英伟达用AI设计GPU：最新H100已经用上，比传统EDA减少25%芯片面积

白交 发自 凹非寺
量子位 | 公众号 QbitAI

英伟达终于揭晓：

H100竟有近13000条电路，是AI设计的？！

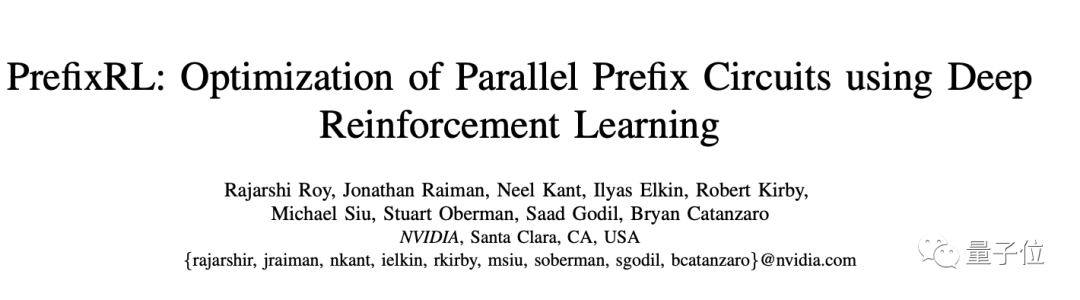

在最新论文中，他们介绍了如何用深度强化学习agent设计电路的方法。

据研究人员称，这种方法还属业内首次。

值得一提的是，这篇文章包含参考文献在内，仅有短短6页。

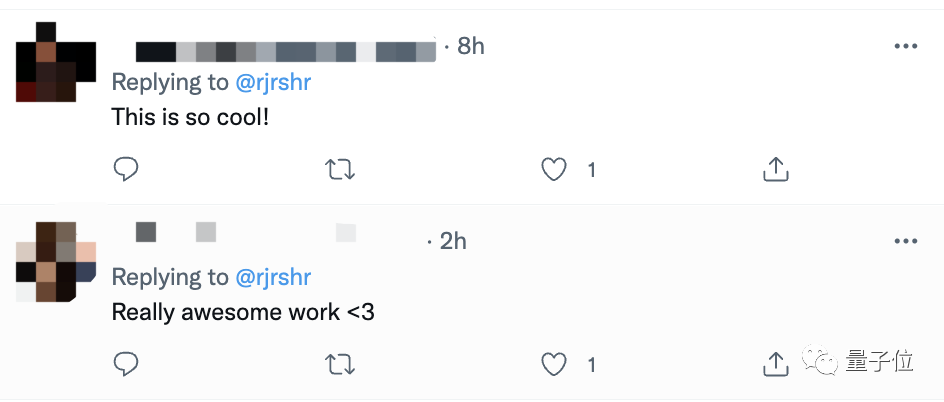

不少网友表示，太酷了！

靠玩游戏来学习构建电路架

随着摩尔定律变慢，开发其他技术来提高芯片性能变得愈发重要。

设计更小、更快、功耗更低的算术电路，就是其中的方式之一。

基于这样的背景，研究人员提出了PrefixRL——用深度强化学习优化并行前缀电路。

据研究人员介绍，他们不仅证明了AI可以从头开始设计电路，而且比EDA工具设计得更小、更快。

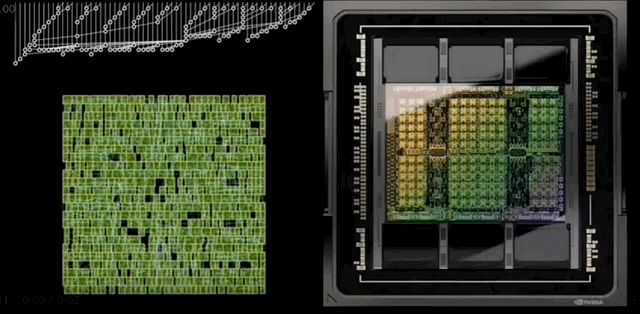

最新英伟达Hopper架构就拥有13000个AI设计电路的实例。

来具体看看这项研究。

本文主要研究了一种流行的并行前缀电路，着重讨论了电路的两大特性：电路面积和延迟。

已有的优化基本思路，是使用电路发生器将前缀图形转换为带有导线和逻辑门的电路，再用物理综合工具进一步优化。

他们将算术电路设计看作是一个强化学习任务，训练一个agent来优化两大特性。

对于前缀电路，还设计了一个环境。

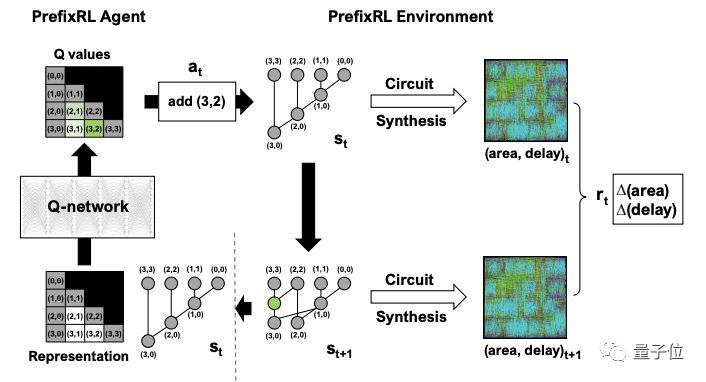

在这个环境中agent玩构建电路架构（前缀图形）的游戏，可以从中添加or删除节点，会因为电路面积最小化和低延迟而获得奖励。

研究人员使用Q-Learning算法来训练agent。

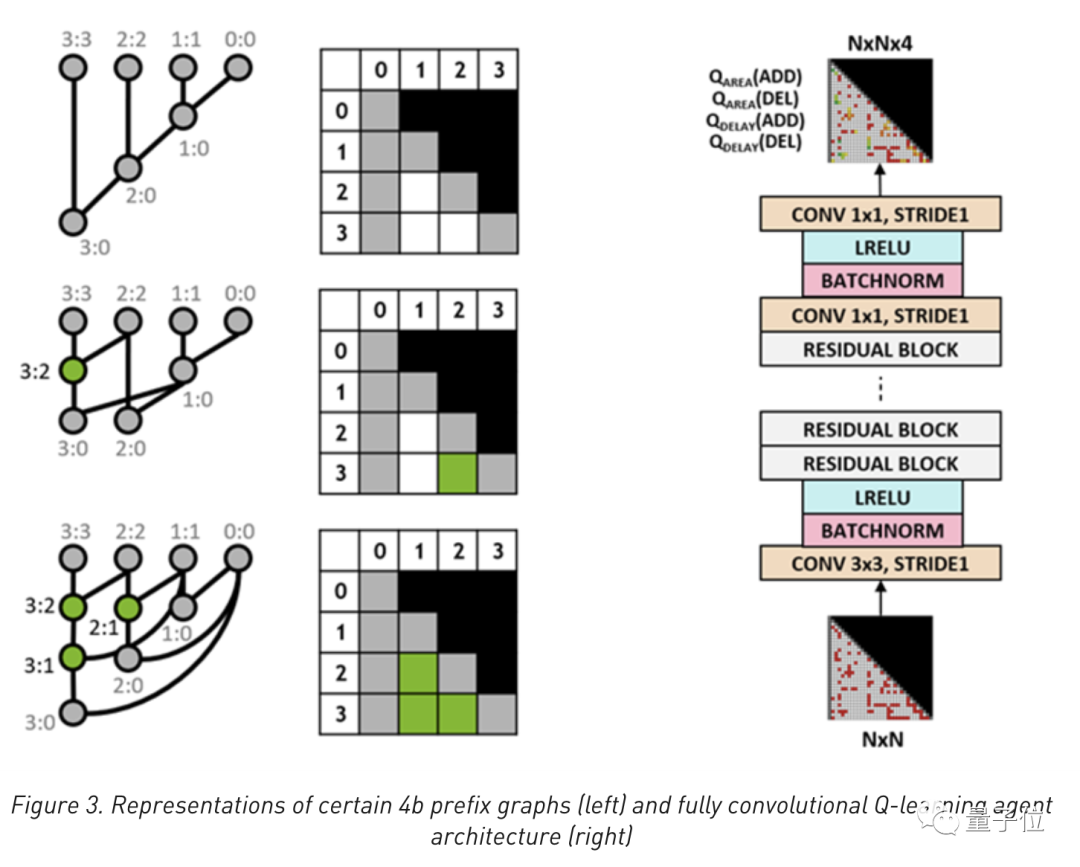

首先将前缀图表示成网格，网格中的每个元素都映射到电路中的节点。

输入和输出均为网格，只不过输入网格中的每个元素表示节点是否存在，输出每个元素则表示用于添加或删除节点的Q值。

在实际训练中，PrefixRL是一项计算要求很高的任务：物理模拟每个GPU需要256个CPU，训练64b用例花费超32000个GPU小时。

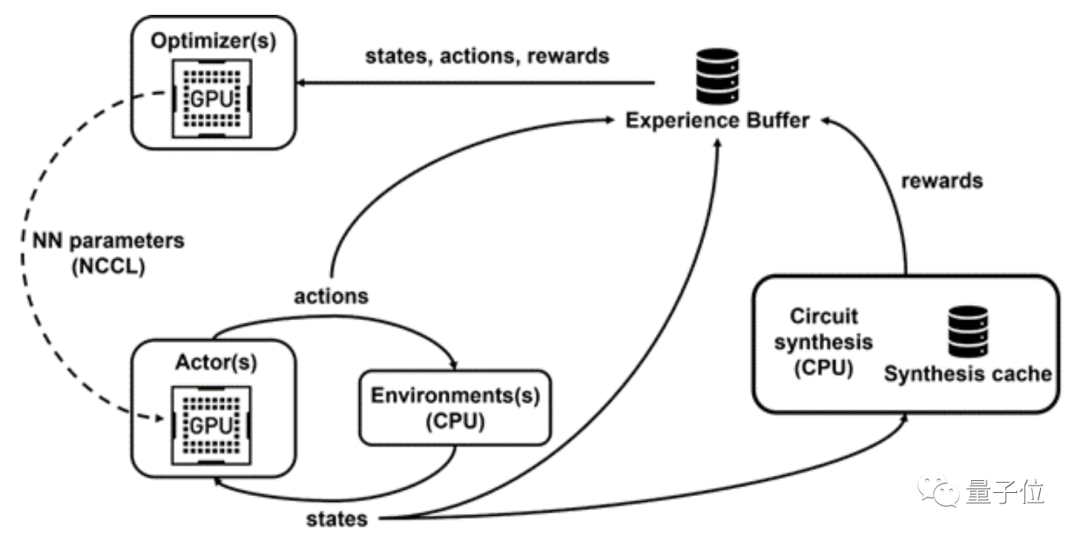

为此，研究人员还开发了个分布式强化学习训练平台Raptor。

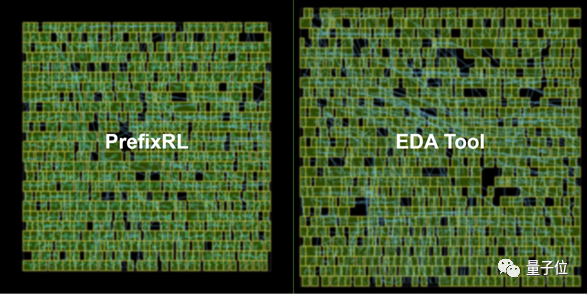

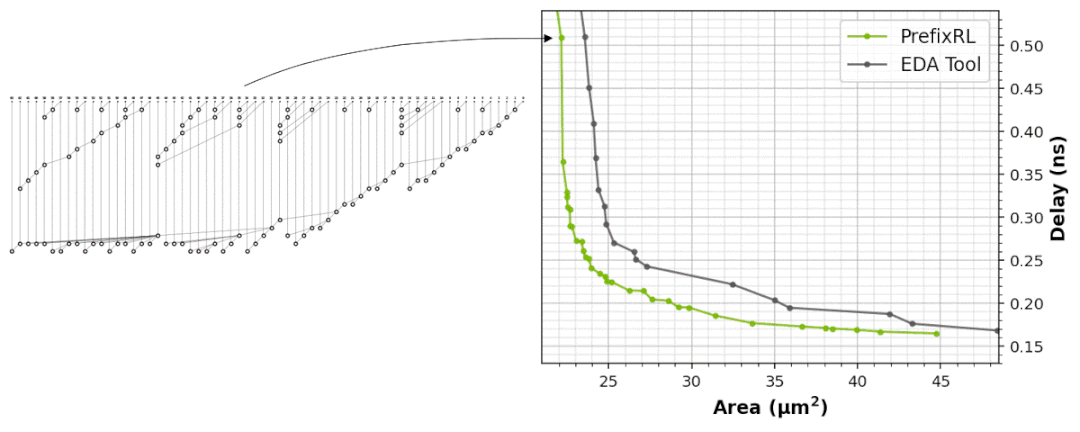

结果显示，在相同延迟、效能下PrefixRL加法器面积比EDA工具加法器面积减少了25%。

研究团队

本次研究来自英伟达应用深度学习研究小组。

他们希望这个方法有希望让AI应用到实际电路设计问题当中去。

近年来，AI设计芯片这件事儿很多科技公司都已经在展开。

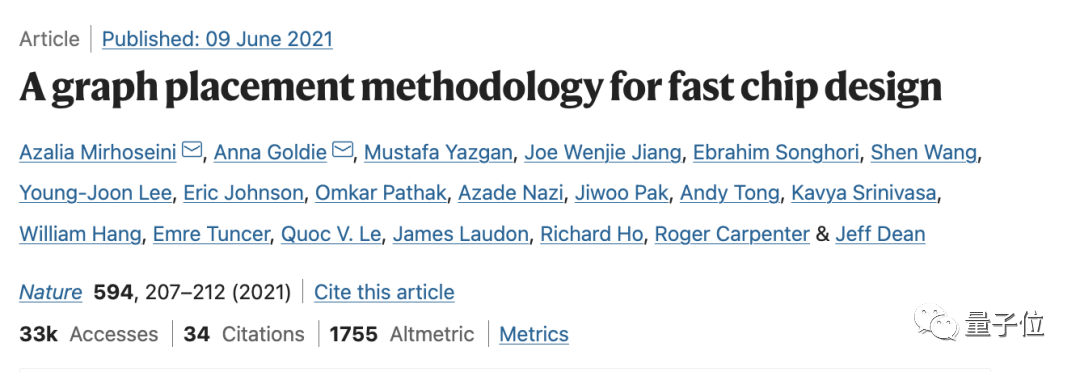

最典型如谷歌，去年6月在Nature上发表了一篇文章：A graph placement methodology for fast chip design。

文中表示，AI能在6个小时内生成芯片设计图，而且比人类设计得更好。

还有像三星、新思、cadence等企业也都有相应的解决方案。

前阵子在英伟达GTC大会上，首席科学家、计算机架构大师Bill Dally就分享了AI在芯片设计上的几种应用。

包括预测电压降、预测寄生参数、布局布线、自动化标准单元迁移。

不过，即便进展频频，也有不少质疑的声音出现，比如，设计能力跟人类比还差点。

对于AI设计芯片这事儿，你怎么看？
