无论它被你以何种方式唤醒，你只是释放了已有的想象力 — David 9

从一张普通的2D图片建立一个活生生的3D人物运动模型，或许是曾经神笔马良擅长的事。现在，在AR的人物动画3D重建领域似乎也不足为奇：

来自：https://grail.cs.washington.edu/projects/wakeup/

华盛顿大学与Facebook的研究人员已经公布了他们的这套图像人物“唤醒”方法。注意：这套方法仅限于帮助“人物”走出屏幕，不适用于动物或交通工具等等。

当然，甚至是毕加索的四维抽象人物也是适用的：

来自：https://grail.cs.washington.edu/projects/wakeup/

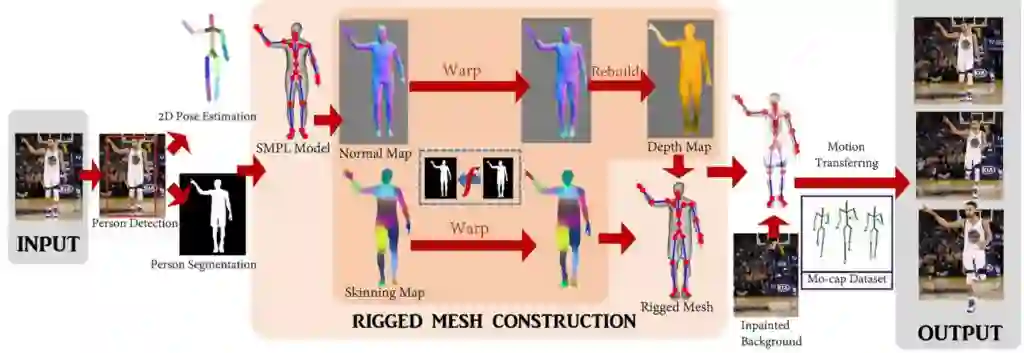

背后的原理这里带大家理一下，首先总体框架如下：

来自：https://grail.cs.washington.edu/projects/wakeup/

论文核心贡献集中在上图的中间红色区域，所以简单起见我们可以先看一头一尾，

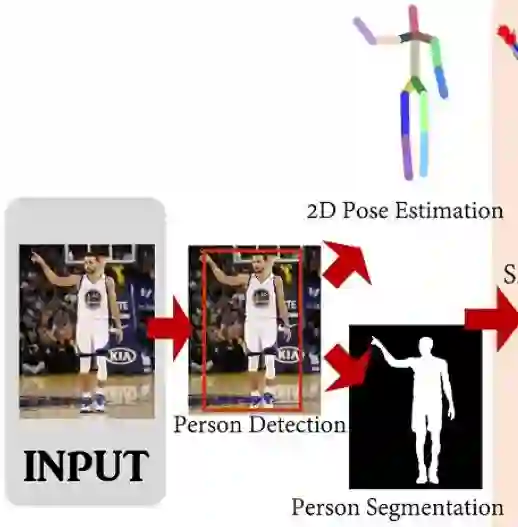

头部工作主要是把一张普通2D图片中的人物检测出来：

对输入2D图片进行人物分割和姿势预测，来自：https://arxiv.org/pdf/1812.02246.pdf

检测出来做两件事，一是用Mask R-CNN把人物扣取出来，二是用卷积姿势预测器（Convolutional Pose Machines）把姿势（2D pose）预测出来。

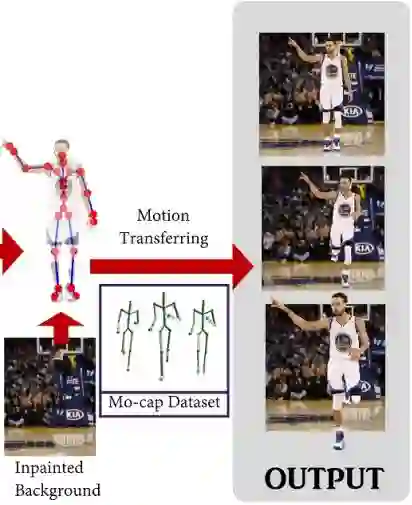

尾部工作，是对最后拿到的骨骼蒙皮（Rigged mesh）半成品做后期处理，主要也是两件事，一，把之前扣取的背景图片补齐，二，为骨骼蒙皮加上纹理和动画效果：

对骨骼蒙皮做后期效果，来自：https://arxiv.org/pdf/1812.02246.pdf

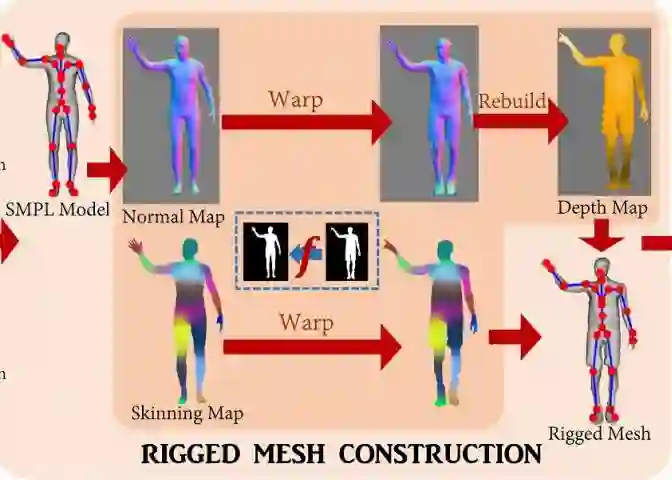

关键的难点在于中间部分，如何拿到人物的2D pose后，重建一个真实可用的3D骨骼蒙皮（Rigged mesh）？看看文章提出的方法：

建立骨骼蒙皮，来自：https://arxiv.org/pdf/1812.02246.pdf

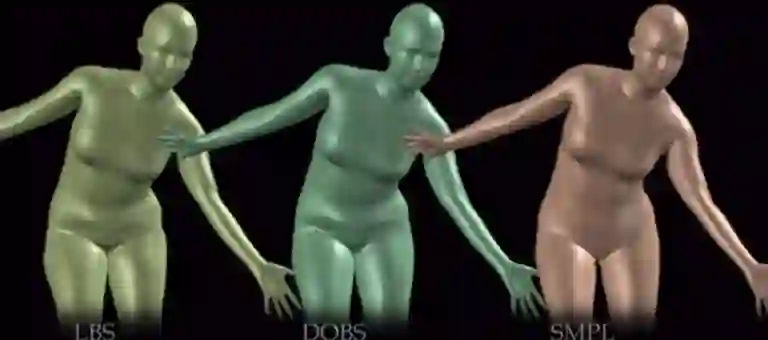

首先我们可以用现成的SMPL模型在刚才的2D pose姿势上构建一个初步的骨骼蒙皮。注意，SMPL骨骼蒙皮只是赤裸的、根据其他数据经验得到的，和2D输入图片的场景大不相同。但是SMPL模型支持maya、unity等常用3D软件，支持python，并且对蒙皮皱褶等处理较好：

来自：http://smpl.is.tue.mpg.de/

有了SMPL模型后，文章创新地先把这个SMPL模型降维成两个2D图map（Normal Map和Skinning Map）其中1. 找到符合原始2D图片的深度图（在深度z轴上重建，Normal Map），2. 找到符合原始人物皮肤的蒙皮（Skinning Map），每个skinning区域的顶点可以看做一个分组。

再把这两个SMPL得到的2D映射图变形（warp）对齐（align）到真实扣取的2D人物。值得强调的是所做的变形都是先在2D空间上进行的（而不是在3D蒙皮上直接修改并变形）

但是，2D上的变形终究要归结到3D的变形。

所以还有个关键点是找到SMPL模型与真实3D模型的轮廓映射。

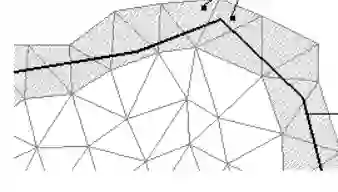

而3D蒙皮是以至少3个顶点为一个平面，大概这样的：

来自： https://knowledge.autodesk.com/support/civil-3d/learn-explore/caas/CloudHelp/cloudhelp/2018/ENU/Civil3D-UserGuide/files/GUID-3EF4691D-2645-4357-819C-E3FA3E14BF21-htm.html

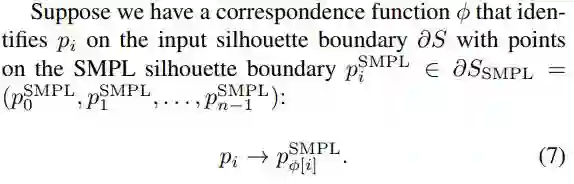

这样，一个2D的像素点就可以对应许多个3D平面的顶点，如论文中所说：

来自：https://arxiv.org/pdf/1812.02246.pdf

要找到一个这样的较好的映射关系，首先要保证对应于原始2D图像不失真（3D对应顶点和2D对应像素点距离接近），其次要保证3D模型的光滑（较少的跳跃点）：

来自：https://arxiv.org/pdf/1812.02246.pdf

其中D就是距离函数，T即加入的保证“光滑”的约束。

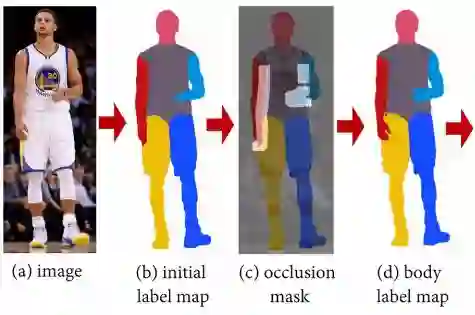

好了，到了这里知道了如何把2D的变形映射到3D蒙皮的变形，也知道要利用3D蒙皮降维到2D进行warp，最后的工作就是重复这个操作优化3D蒙皮。在2D上做对齐变形还有许多小技巧，包括防止影响人体肢体运动（闭塞锁）而做的肢体label等等David在这里就不一一赘述了：

来自：https://arxiv.org/pdf/1812.02246.pdf

参考文献：

Photo Wake-Up: 3D Character Animation from a Single Photo
https://grail.cs.washington.edu/projects/wakeup/
http://smpl.is.tue.mpg.de/
简书：SMPL: A Skinned Multi-Person Linear Model
https://www.jianshu.com/p/6305f1da8f2d
Keep it SMPL: Automatic Estimation of 3D Human Pose and Shape from a Single Image
https://arxiv.org/abs/1607.08128
https://www.youtube.com/watch?v=G63goXc5MyU
http://cinemagraphs.com/
