无人机自动驾驶系列：视觉引导降落

2019 年 6 月 4 日 无人机

本讲将给出一个通过二维码进行视觉辅助降落的例子。

以下是测试版 GAAS 镜像的下载链接，包含了第一课和 SLAM 所需要的配置（第五课配置尚未安装），以及 GAAS 的软件（以防万一，请使用前更新到最新版）。

因为是测试版，所以可能还会有一些问题，如遇困难欢迎在 GAAS 讨论群联系我们。

链接: https://pan.baidu.com/s/1xa-TtIsVBM5pA5ezhVtRqw 提取码: rd36

如果以上链接失效，请关注微信公共号「泛化智能」回复「镜像」获取最新链接。

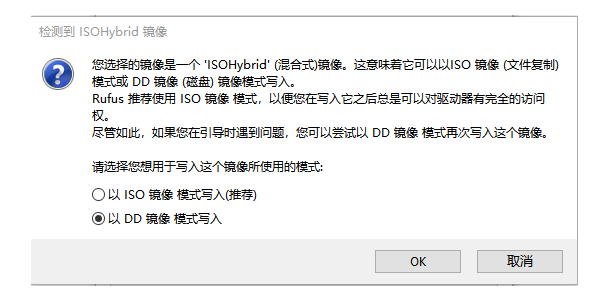

如果您要使用本镜像制作 U 盘启动盘，请使用 DD 模式。

（以 Rufus 为例）

所有提前安装好的包都在 /root 目录。使用时，请首先登陆 root 用户（输入 su）。

GAAS 的目录存在于 /home/gaas_folder/

*你可能需要自行安装显卡驱动

---

前几讲中，我们讲述了如何设置仿真环境，如何通过python控制无人机，如何在没有GPS的环境下通过SLAM实现位置控制，以及如何通过一组双目摄像头进行避障。本讲中，我会简要介绍如何通过二维码进行视觉辅助降落。注意，此实现比较简单，实际情况下需要使用更为复杂的方法。

二维码提供了丰富的视觉信息，它可以用来定位，跟踪，或者识别。它通常由很多黑色矩形组成。关于二维码的更多信息，请参考阅读资料[1]。

我们将使用pyzbar这个python包来进行二维码的检测以及解析。

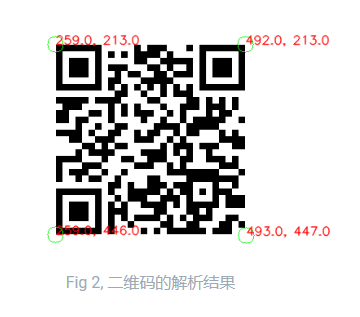

我们主要关注的是二维码的四个角，它们起到了二维码定位作用，提供了二维码的位置信息。下面的图片展示了此二维码的识别结果，你可以看到二维码的四个角的位置被标记出来。

此二维码被放置在一个752 x 480 的白色背景上。

给出二维码的四角位置，鉴于它们处于同一平面，我们可以通过单应性矩阵以及气压计的高度指数来恢复摄像头到放置到平面上的指定二维码的旋转以及平移。

1. 依赖安装

我们首先需要安装pyzbar以及numpy：






      pip install pyzbar numpy

如果你完成了前面的几个课程，你应该已经安装了rospy以及opencv。

最后，记得更新GAAS：






      cd GAAS_PATH








      git pull origin master

将simulator文件夹中的二维码模型，仿真世界，以及启动文件拷贝到px4对应文件夹下。

2. 单应性矩阵，旋转以及平移

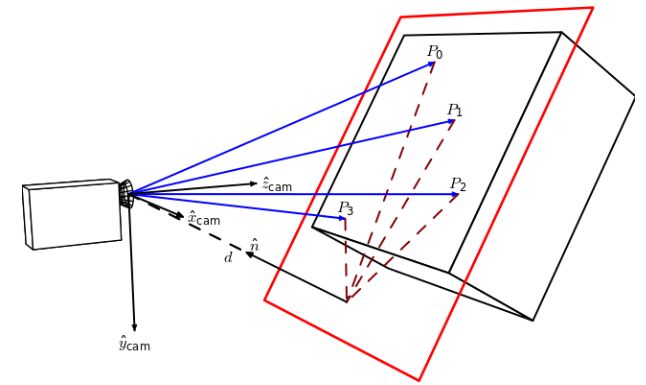

计算机视觉中，关于一个平面的两张图片可以通过一个名为单应性矩阵的变换矩阵联系在一起，此矩阵包含了两张关于同一平面的图片的旋转以及平移信息。通常，为了获得两张图片的单应性矩阵，我们需要两张图片的超过三对不共线的匹配好的特征点。换一个说法就是，我们需要在两张图片中找到超过三组匹配好的特征。而通过二维码解析出来的四角位置可以用来进行单应性矩阵的计算。

通过两张图片恢复出相对旋转以及位移的过程可以分为以下几步：

给定一张目标图片（也被称为待寻图片），此图片需要包含一个二维码；
通过机载摄像头不断接收图像，检测二维码，如果找到二维码，解析二维码，得到四个角在图像（也被称为训练图像）中的位置，并进行到第三步；

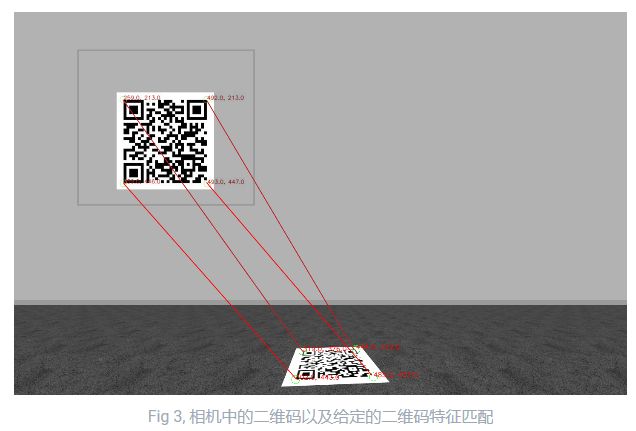

给定待寻图片的二维码在图片中的位置以及摄像头图像（训练图像）中的二维码在图像中的位置，我们可以得到四对匹配好的特征点，这样我们可以通过opencv的getPerspectiveTransform函数来计算单应性矩阵；
通过opencv的decomposeHomographyMat函数来分解上一步得到的单应性矩阵，通常会得到四组不同的解，每一组解包含一个旋转，平移，以及目标二维码在当前相机坐标系的法线向量；
因为目标二维码被平放在水平地面上，所以它在当前图像坐标系中的法线向量应该为（0， -1， 0），那么对应的旋转以及平移就是我们想要的结果。

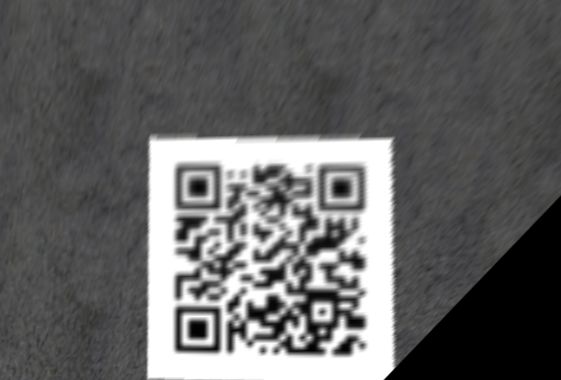

训练图像通过单应性矩阵恢复出来的二维码如下图所示：

我们可以发现，恢复出来的图像和我们给定的二维码非常相似，代表我们求得的单应性矩阵是合理的。

关于二维码的检测，单应性矩阵计算，旋转以及平移的恢复等信息可以在qr_code.py中找到。

3. 测试

首先打开仿真环境：






      roslaunch px4 landing.launch

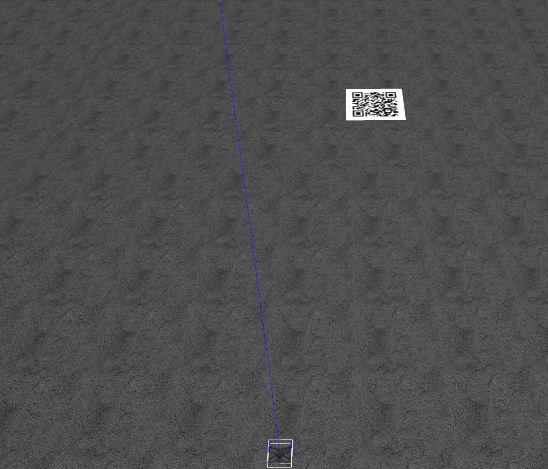

一个gazebo仿真环境会弹出，我们可以看到一张二维码被放置在无人机起点前方几米处，这张二维码就是我们在前面提到的待寻图片。

接下来，起飞无人机：






      python px4_mavros_run.py

开启二维码检测：






      python sample_fly.py

无人机此时应该会起飞到2米处，同时二维码检测函数线程也被开启。

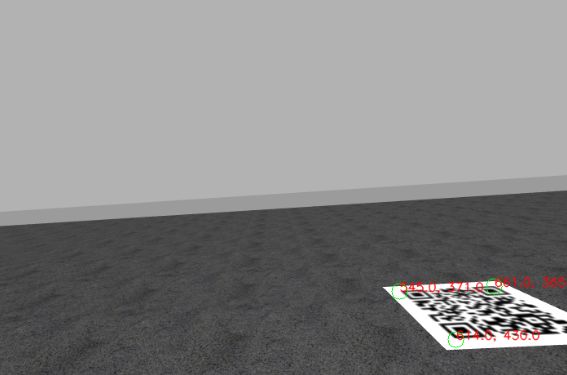

二维码检测此时会一直失败，因为待寻图片距离无人机太远。所以你需要将无人机移动到二维码出现在无人机图像中为止。无人机的摄像头朝前，而待寻二维码平放在地面上，这种情况给二维码检测带来了一些难度，所以你可能需要将无人机移动的”恰到好处“，此时才能正确的检测到待寻二维码。






      # 打开一个终端








      ipython








      # 在ipython中








      from commander import Commander








      com = Commander()








      com.move(8, 0, 0)
