以下内容来源于一次部门内部的分享，主要针对AI初学者，介绍包括CNN、Deep Q Network以及TensorFlow平台等内容。由于笔者并非深度学习算法研究者，因此以下更多从应用的角度对整个系统进行介绍，而不会进行详细的公式推导。

关于Flappy Bird
Flappy Bird（非官方译名：笨鸟先飞）是一款2013年鸟飞类游戏，由越南河内独立游戏开发者阮哈东（Dong Nguyen）开发，另一个独立游戏开发商GEARS Studios发布。—— 以上内来自《维基百科》
Flappy Bird操作简单，通过点击手机屏幕使Bird上升，穿过柱状障碍物之后得分，碰到则游戏结束。由于障碍物高低不等，控制Bird上升和下降需要反应快并且灵活，要得到较高的分数并不容易，笔者目前最多得过10分。

本文主要介绍如何通过AI（人工智能）的方式玩Flappy Bird游戏，分为以下四个部分内容：

1. Flappy Bird 游戏展示

2. 模型：卷积神经网络

3. 算法：Deep Q Network

4. 代码：TensorFlow实现

一、Flappy Bird 游戏展示

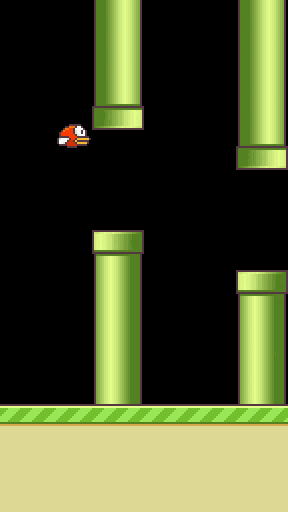

在介绍模型、算法前先来直接看下效果，上图是刚开始训练的时候，画面中的小鸟就像无头苍蝇一样乱飞，下图展示的是在本机（后面会给出配置）训练超过10小时后（训练步数超过2000000）的情况，其最好成绩已经超过200分，人类玩家已基本不可能超越。

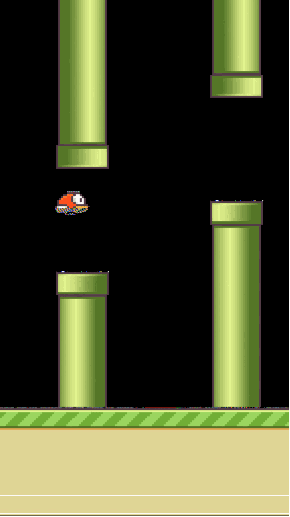

训练数小于10000步（刚开始训练）

训练步数大于2000000步（10小时后）

由于本机配置了CUDA以及cuDNN，采用了NVIDIA的显卡进行并行计算，所以这里提前贴一下运行时的日志输出。

关于CUDA以及cuDNN的配置，其中有一些坑包括：安装CUDA之后循环登录，屏幕分辨率无法正常调节等等，都是由于NVIDIA驱动安装的问题，这不是本文要讨论的主要内容，读者可自行Google。

• 加载CUDA运算库

加载CUDA运算库

• TensorFlow运行设备 /gpu:0

TensorFlow运行设备/gpu:0

/gpu:0 这是TensorFlow平台默认的配置方法，表示使用系统中的第一块显卡。

本机软硬件配置：
系统：Ubuntu 16.04
显卡：NVIDIA GeForce GTX 745 4G
版本：TensorFlow 1.0
软件包：OpenCV 3.2.0、Pygame、Numpy、…

细心的朋友可能发现，笔者的显卡配置并不高，GeForce GTX 745，显存3.94G，可用3.77G（桌面占用了一部分），属于入门中的入门。对于专业做深度学习算法的朋友，这个显卡必然是不够的。知乎上有帖子教大家怎么配置更专业的显卡，有兴趣的可以移步。

二、模型：卷积神经网络

神经网络算法是由众多的神经元可调的连接权值连接而成，具有大规模并行处理、分布式信息存储、良好的自组织自学习能力等特点。人工神经元与生物神经元结构类似，其结构对比如下图所示。

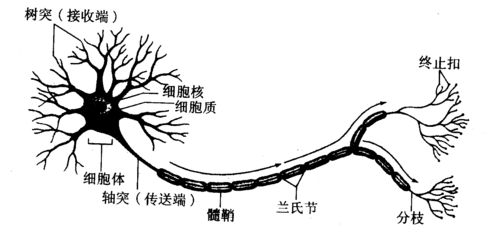

生物神经元

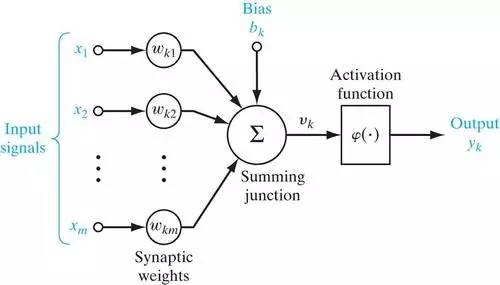

人工神经元

人工神经元的输入（x1,x2...xm）类似于生物神经元的树突，输入经过不同的权值（wk1, wk2, ....wkn），加上偏置，经过激活函数得到输出，最后将输出传输到下一层神经元进行处理。

单神经元输出函数

激活函数为整个网络引入了非线性特性，这也是神经网络相比于回归等算法拟合能力更强的原因。常用的激活函数包括sigmoid、tanh等，它们的函数表达式如下：

sigmoid函数

tanh双曲正切函数

这里可以看出，sigmoid函数的值域是（0,1），tanh函数的值域是（-1,1）。

卷积神经网络起源于动物的视觉系统，主要包含的技术是：

1. 局部感知域（稀疏连接）；

2. 参数共享；

3. 多卷积核；

4. 池化。

• 1. 局部感知域（稀疏连接）

全连接网络的问题在于：

1. 需要训练的参数过多，容器导致结果不收敛（梯度消失），且训练难度极大；

2. 实际上对于某个局部的神经元来讲，它更加敏感的是小范围内的输入，换句话说，对于较远的输入，其相关性很低，权值也就非常小。

人类的视觉系统决定了人在观察外界的时候，总是从局部到全局。

比如，我们看到一个美女，可能最先观察到的是美女身上的某些部位（自己体会）。

因此，卷积神经网络与人类的视觉类似，采用局部感知，低层的神经元只负责感知局部的信息，在向后传输的过程中，高层的神经元将局部信息综合起来得到全局信息。

全连接与局部连接的对比（图片来自互联网）

从上图中可以看出，采用局部连接之后，可以大大的降低训练参数的量级。

• 2. 参数共享

虽然通过局部感知降低了训练参数的量级，但整个网络需要训练的参数依然很多。

参数共享就是将多个具有相同统计特征的参数设置为相同，其依据是图像中一部分的统计特征与其它部分是一样的。其实现是通过对图像进行卷积（卷积神经网络命名的来源）。

可以理解为，比如从一张图像中的某个局部（卷积核大小）提取了某种特征，然后以这种特征为探测器，应用到整个图像中，对整个图像顺序进行卷积，得到不同的特征。

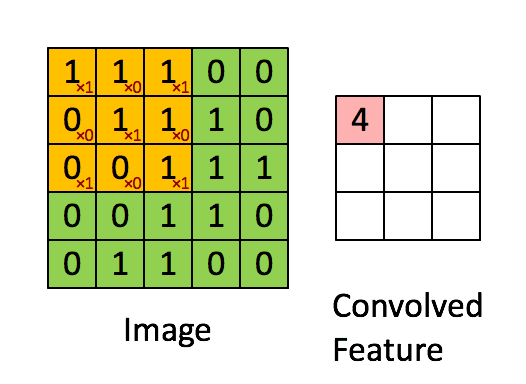

卷积过程（图片来自互联网）

每个卷积都是一种特征提取方式，就像一个筛子，将图像中符合条件（激活值越大越符合条件）的部分筛选出来，通过这种卷积就进一步降低训练参数的量级。

• 3. 多卷积核

如上，每个卷积都是一种特征提取方式，那么对于整幅图像来讲，单个卷积核提取的特征肯定是不够的，那么对同一幅图像使用多种卷积核进行特征提取，就能得到多幅特征图（feature map）。

不同的卷积核提取不同的特征（图片来自互联网）

多幅特征图可以看成是同一张图像的不同通道，这个概念在后面代码实现的时候用得上。

• 4. 池化

得到特征图之后，可以使用提取到的特征去训练分类器，但依然会面临特征维度过多，难以计算，并且可能过拟合的问题。从图像识别的角度来讲，图像可能存在偏移、旋转等，但图像的主体却相同的情况。也就是不同的特征向量可能对应着相同的结果，那么池化就是解决这个问题的。

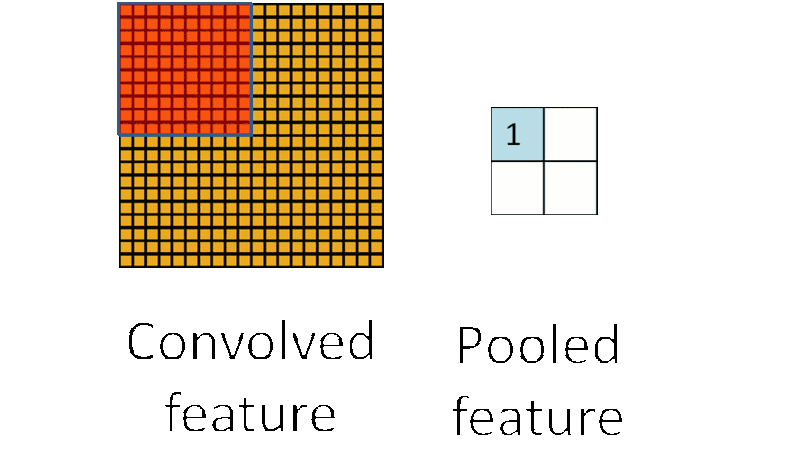

池化过程（图片来自互联网）

池化就是将池化核范围内（比如2*2范围）的训练参数采用平均值（平均值池化）或最大值（最大值池化）来进行替代。

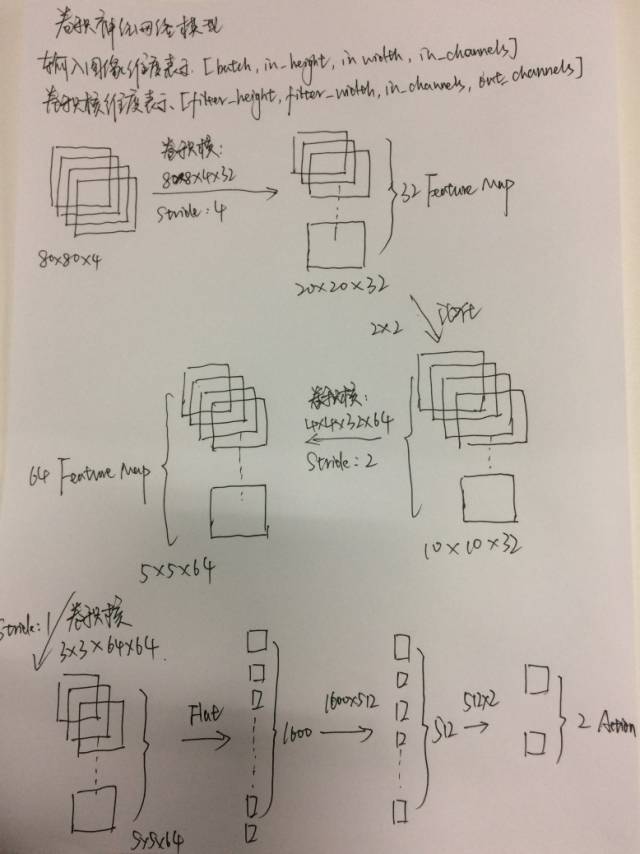

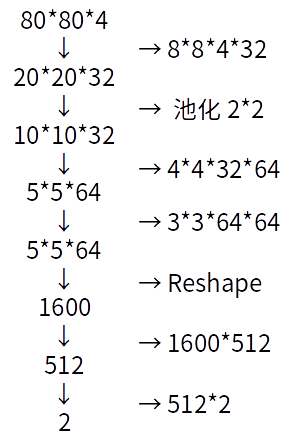

终于到了展示模型的时候，下面这幅图是笔者手画的（用电脑画太费时，将就看吧），这幅图展示了本文中用于训练游戏所用的卷积神经网络模型。

卷积神经网络模型

图像的处理过程

1. 初始输入四幅图像80×80×4（4代表输入通道，初始时四幅图像是完全一致的），经过卷积核8×8×4×32（输入通道4，输出通道32），步距为4（每步卷积走4个像素点），得到32幅特征图（feature map），大小为20×20；

2. 将20×20的图像进行池化，池化核为2×2，得到图像大小为10×10；

3. 再次卷积，卷积核为4×4×32×64，步距为2，得到图像5×5×64；

4. 再次卷积，卷积核为3×3×64*64，步距为2，得到图像5×5×64，虽然与上一步得到的图像规模一致，但再次卷积之后的图像信息更为抽象，也更接近全局信息；

5. Reshape，即将多维特征图转换为特征向量，得到1600维的特征向量；

6. 经过全连接1600×512，得到512维特征向量；

7. 再次全连接512×2，得到最终的2维向量[0,1]和[1,0]，分别代表游戏屏幕上的是否点击事件。

可以看出，该模型实现了端到端的学习，输入的是游戏屏幕的截图信息（代码中经过opencv处理），输出的是游戏的动作，即是否点击屏幕。深度学习的强大在于其数据拟合能力，不需要传统机器学习中复杂的特征提取过程，而是依靠模型发现数据内部的关系。

不过这也带来另一方面的问题，那就是深度学习高度依赖大量的标签数据，而这些数据获取成本极高。

三、算法：Deep Q Network

有了卷积神经网络模型，那么怎样训练模型？使得模型收敛，从而能够指导游戏动作呢？机器学习分为监督学习、非监督学习和强化学习，这里要介绍的Q Network属于强化学习（Reinforcement Learning）的范畴。在正式介绍Q Network之前，先简单说下它的光荣历史。

2014年Google 4亿美金收购DeepMind的桥段，大家可能听说过。那么，DeepMind是如何被Google给盯上的呢？最终原因可以归咎为这篇论文：

Playing Atari with Deep Reinforcement Learning

DeepMind团队通过强化学习，完成了20多种游戏，实现了端到端的学习。其用到的算法就是Q Network。2015年，DeepMind团队在《Nature》上发表了一篇升级版：

Human-level control through deep reinforcement learning

自此，在这类游戏领域，人已经无法超过机器了。后来又有了AlphaGo，以及Master，当然，这都是后话了。其实本文也属于上述论文的范畴，只不过基于TensorFlow平台进行了实现，加入了一些笔者自己的理解而已。

回到正题，Q Network属于强化学习，那么先介绍下强化学习。

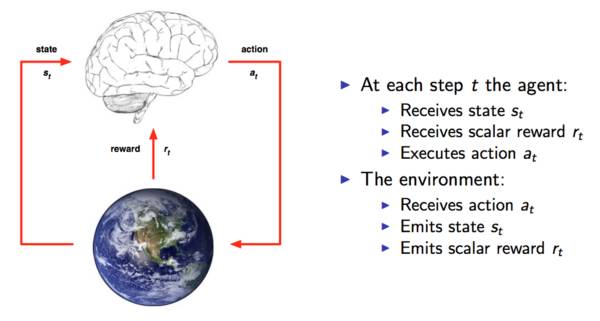

强化学习模型

这张图是从UCL的课程中拷出来的，课程链接地址（YouTube）：
https://www.youtube.com/watch?v=2pWv7GOvuf0

强化学习过程有两个组成部分：

• 智能代理（学习系统）

• 环境

如图所示，在每步迭代过程中，首先智能代理（学习系统）接收环境的状态st，然后产生动作at作用于环境，环境接收动作at，并且对其进行评价，反馈给智能代理rt。不断的循环这个过程，就会产生一个状态/动作/反馈的序列：（s1, a1, r1, s2, a2, r2.....,sn, an, rn），而这个序列让我们很自然的想起了:

• 马尔科夫决策过程

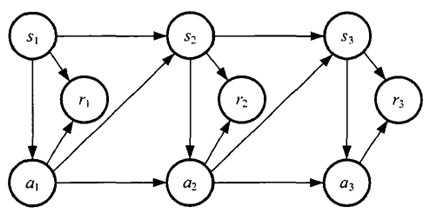

MDP：马尔科夫决策过程

马尔科夫决策过程与著名的HMM（隐马尔科夫模型）相同的是，它们都具有马尔科夫特性。那么什么是马尔科夫特性呢？简单来说，就是未来的状态只取决于当前的状态，与过去的状态无关。

HMM（马尔科夫模型）在语音识别，行为识别等机器学习领域有较为广泛的应用。条件随机场模型（Conditional Random Field）则用于自然语言处理。两大模型是语音识别、自然语言处理领域的基石。

上图可以用一个很形象的例子来说明。比如你毕业进入了一个公司，你的初始职级是T1（对应图中的 s1），你在工作上刻苦努力，追求上进（对应图中的a1），然后领导觉得你不错，准备给你升职（对应图中的r1），于是，你升到了T2；你继续刻苦努力，追求上进......不断的努力，不断的升职，最后升到了sn。当然，你也有可能不努力上进，这也是一种动作，换句话说，该动作a也属于动作集合A，然后得到的反馈r就是没有升职加薪的机会。

这里注意下，我们当然希望获取最多的升职，那么问题转换为：如何根据当前状态s（s属于状态集S），从A中选取动作a执行于环境，从而获取最多的r，即r1 + r2 ……+rn的和最大 ？这里必须要引入一个数学公式：状态值函数。

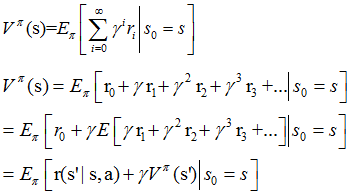

状态值函数模型

公式中有个折合因子γ，其取值范围为[0,1]，当其为0时，表示只考虑当前动作对当前的影响，不考虑对后续步骤的影响，当其为1时，表示当前动作对后续每步都有均等的影响。当然，实际情况通常是当前动作对后续得分有一定的影响，但随着步数增加，其影响减小。

从公式中可以看出，状态值函数可以通过迭代的方式来求解。增强学习的目的就是求解马尔可夫决策过程（MDP）的最优策略。

策略就是如何根据环境选取动作来执行的依据。策略分为稳定的策略和不稳定的策略，稳定的策略在相同的环境下，总是会给出相同的动作，不稳定的策略则反之，这里我们主要讨论稳定的策略。

求解上述状态函数需要采用动态规划的方法，而具体到公式，不得不提：

• 贝尔曼方程

贝尔曼方程

其中，π代表上述提到的策略，Q π (s, a)相比于V π (s)，引入了动作，被称作动作值函数。对贝尔曼方程求最优解，就得到了贝尔曼最优性方程。

状态值函数最优解

动作值函数最优解

求解该方程有两种方法：策略迭代和值迭代。

• 策略迭代

策略迭代分为两个步骤：策略评估和策略改进，即首先评估策略，得到状态值函数，其次，改进策略，如果新的策略比之前好，就替代老的策略。

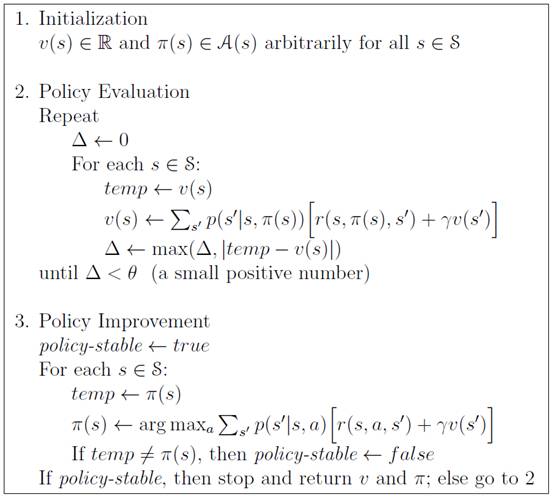

策略迭代

• 值迭代

从上面我们可以看到，策略迭代算法包含了一个策略估计的过程，而策略估计则需要扫描(sweep)所有的状态若干次，其中巨大的计算量直接影响了策略迭代算法的效率。而值迭代每次只扫描一次，更新过程如下：

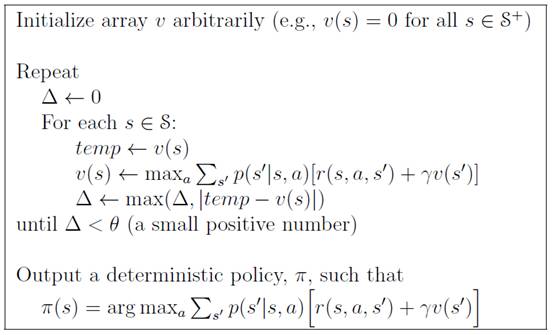

值迭代

即在值迭代的第k+1次迭代时，直接将能获得的最大的Vπ(s)值赋给Vk+1。

• Q-Learning

Q-Learning是根据值迭代的思路来进行学习的。该算法中，Q值更新的方法如下：

Q值更新方法

虽然根据值迭代计算出目标Q值，但是这里并没有直接将这个Q值（是估计值）直接赋予新的Q，而是采用渐进的方式类似梯度下降，朝目标迈近一小步，取决于α，这就能够减少估计误差造成的影响。类似随机梯度下降，最后可以收敛到最优的Q值。具体算法如下：

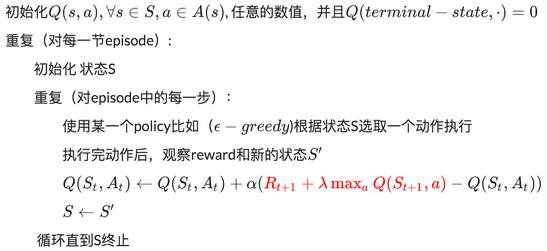

Q-Learning算法

如果没有接触过动态规划的童鞋看上述公式可能有点头大，下面通过表格来演示下Q值更新的过程，大家就明白了。

状态	a1	a2	a3	a4
s1	Q(1, 1)	Q(1, 2)	Q(1, 3)	Q(1, 4)
s2	Q(2, 1)	Q(2, 2)	Q(2, 3)	Q(2, 4)
s3	Q(3, 1)	Q(3, 2)	Q(3, 3)	Q(3, 4)
s4	Q(4, 1)	Q(4, 2)	Q(4, 3)	Q(4, 4)

Q-Learning算法的过程就是存储Q值的过程。上表中，横列为状态s，纵列为Action a，s和a决定了表中的Q值。

• 第一步：初始化，将表中的Q值全部置0；

• 第二步：根据策略及状态s，选择a执行。假定当前状态为s1，由于初始值都为0，所以任意选取a执行，假定这里选取了a2执行，得到了reward为1，并且进入了状态s3。根据Q值更新公式：

Q值更新公式

来更新Q值，这里我们假设α是1，λ也等于1，也就是每一次都把目标Q值赋给Q。那么这里公式变成：

Q值更新公式

所以在这里，就是

本次Q值更新

那么对应的s3状态，最大值是0，所以

Q值

Q表格就变成：

状态	a1	a2	a3	a4
s1	0	1	0	0
s2	0	0	0	0
s3	0	0	0	0
s4	0	0	0	0

然后置位当前状态s为s3。

• 第三步：继续循环操作，进入下一次动作，当前状态是s3，假设选择动作a3，然后得到reward为2，状态变成s1，那么我们同样进行更新：

Q值更新

所以Q的表格就变成：

状态	a1	a2	a3	a4
s1	0	1	0	0
s2	0	0	0	0
s3	0	0	3	0
s4	0	0	0	0

• 第四步： 继续循环，Q值在试验的同时反复更新，直到收敛。

上述表格演示了具有4种状态/4种行为的系统，然而在实际应用中，以本文讲到的Flappy Bird游戏为例，界面为80*80个像素点，每个像素点的色值有256种可能。那么实际的状态总数为256的80*80次方，这是一个很大的数字，直接导致无法通过表格的思路进行计算。

因此，为了实现降维，这里引入了一个价值函数近似的方法，通过一个函数表近似表达价值函数：

价值函数近似

其中，ω 与 b 分别为参数。看到这里，终于可以联系到前面提到的神经网络了，上面的表达式不就是神经元的函数吗？

• Q-network

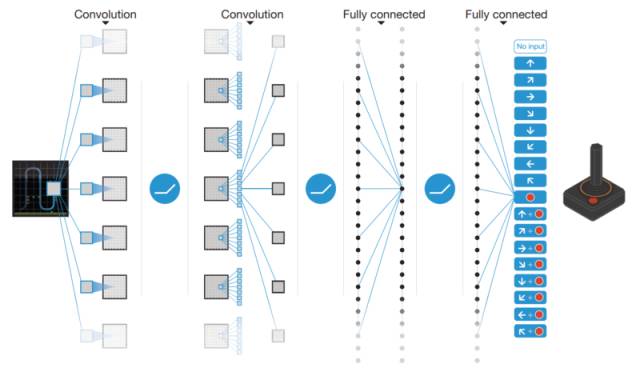

下面这张图来自论文《Human-level Control through Deep Reinforcement Learning》，其中详细介绍了上述将Q值神经网络化的过程。（感兴趣的可以点之前的链接了解原文～）

Q-network

以本文为例，输入是经过处理的4个连续的80x80图像，然后经过三个卷积层，一个池化层，两个全连接层，最后输出包含每一个动作Q值的向量。

现在已经将Q-learning神经网络化为Q-network了，接下来的问题是如何训练这个神经网络。神经网络训练的过程其实就是一个最优化方程求解的过程，定义系统的损失函数，然后让损失函数最小化的过程。

训练过程依赖于上述提到的DQN算法，以目标Q值作为标签，因此，损失函数可以定义为：

DQN损失函数（来源于论文）

上面公式是s'，a'即下一个状态和动作。确定了损失函数，确定了获取样本的方式，DQN的整个算法也就成型了！

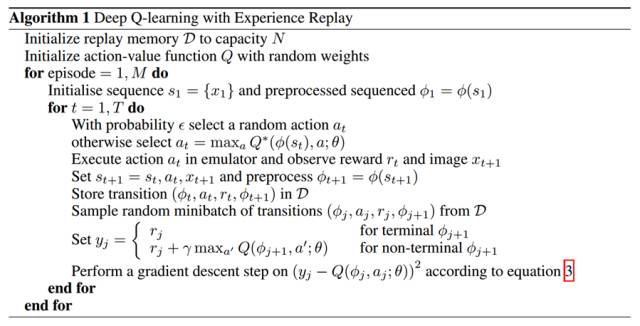

DQN算法（来源于论文）

值得注意的是这里的D—Experience Replay，也就是经验池，就是如何存储样本及采样的问题。

由于玩Flappy Bird游戏，采集的样本是一个时间序列，样本之间具有连续性，如果每次得到样本就更新Q值，受样本分布影响，效果会不好。因此，一个很直接的想法就是把样本先存起来，然后随机采样如何？这就是Experience Replay的思想。

算法实现上，先反复实验，并且将实验数据存储在D中；存储到一定程度，就从中随机抽取数据，对损失函数进行梯度下降。

四、代码：TensorFlow实现

终于到了看代码的时候。首先申明下，当笔者从Deep Mind的论文入手，试图用TensorFlow实现对Flappy Bird游戏进行实现时，发现github已有大神完成demo。思路相同，所以直接以公开代码为例进行分析说明了。

如有源码需要，请移步github：Using Deep Q-Network to Learn How To Play Flappy Bird。

代码从结构上来讲，主要分为以下几部分：

• GameState游戏类，frame_step方法控制移动

• CNN模型构建

• OpenCV-Python图像预处理方法

• 模型训练过程

1. GameState游戏类及frame_step方法

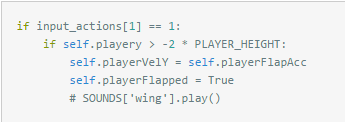

通过Python实现游戏必然要用pygame库，其包含时钟、基本的显示控制、各种游戏控件、触发事件等，对此有兴趣的，可以详细了解pygame。frame_step方法的入参为shape为 (2,) 的ndarray，值域： [1,0]：什么都不做； [0,1]：提升Bird。来看下代码实现：

后续操作包括检查得分、设置界面、检查是否碰撞等，这里不再详细展开。
frame_step方法的返回值是：

分别表示界面图像数据，得分以及是否结束游戏。对应前面强化学习模型，界面图像数据表示环境状态 s，得分表示环境给予学习系统的反馈 r。

2. CNN模型构建

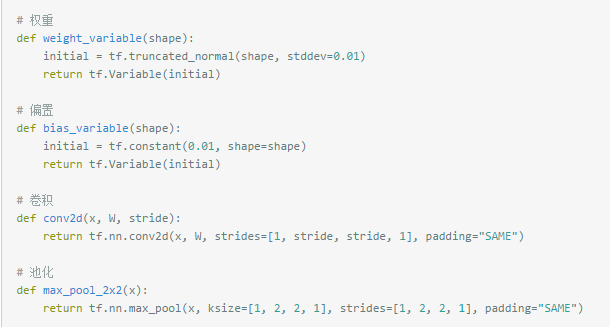

该Demo中包含三个卷积层，一个池化层，两个全连接层，最后输出包含每一个动作Q值的向量。因此，首先定义权重、偏置、卷积和池化函数：

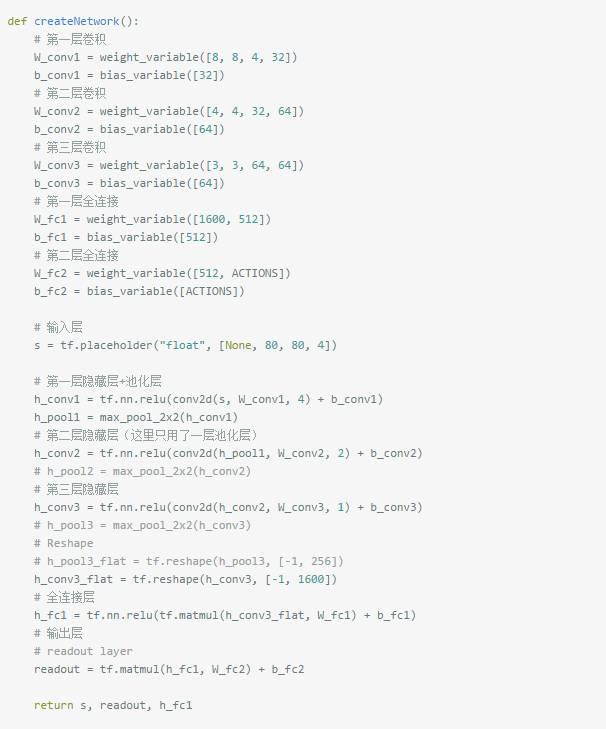

然后，通过上述函数构建卷积神经网络模型（对代码中参数不解的，可直接往前翻，看上面那张手画的图）。

3. OpenCV-Python图像预处理方法

在Ubuntu中安装opencv的步骤比较麻烦，当时也踩了不少坑，各种Google解决。建议安装opencv3。

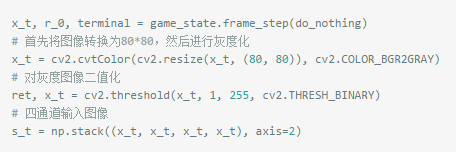

这部分主要对frame_step方法返回的数据进行了灰度化和二值化，也就是最基本的图像预处理方法。

4. DQN训练过程

这是代码部分要讲的重点，也是上述Q-learning算法的代码化。

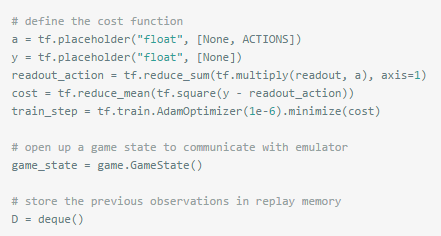

i. 在进入训练之前，首先创建一些变量：

在TensorFlow中，通常有三种读取数据的方式：Feeding、Reading from files和Preloaded data。Feeding是最常用也最有效的方法。即在模型（Graph）构建之前，先使用placeholder进行占位，但此时并没有训练数据，训练是通过feed_dict传入数据。

这里的a表示输出的动作，即强化学习模型中的Action，y表示标签值，readout_action表示模型输出与a相乘后，在一维求和，损失函数对标签值与输出值的差进行平方，train_step表示对损失函数进行Adam优化。

赋值的过程为：

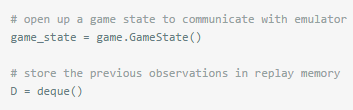

ii. 创建游戏及经验池 D

经验池 D采用了队列的数据结构，是TensorFlow中最基础的数据结构，可以通过dequeue()和enqueue([y])方法进行取出和压入数据。经验池 D用来存储实验过程中的数据，后面的训练过程会从中随机取出一定量的batch进行训练。

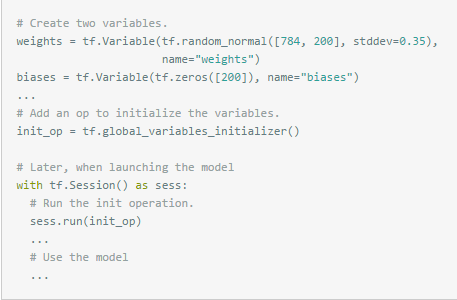

变量创建完成之后，需要调用TensorFlow系统方法tf.global_variables_initializer()添加一个操作实现变量初始化。运行时机是在模型构建完成，Session建立之初。比如：

iii. 参数保存及加载

采用TensorFlow训练模型，需要将训练得到的参数进行保存，不然一关机，就一夜回到解放前了。TensorFlow采用Saver来保存。一般在Session()建立之前，通过tf.train.Saver()获取Saver实例。

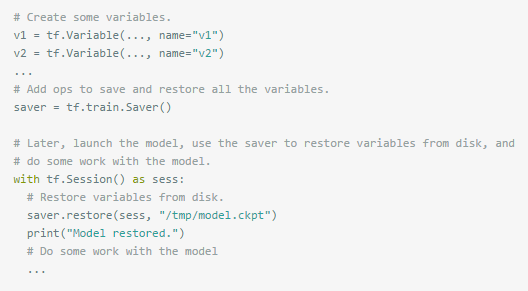

变量的恢复使用saver的restore方法：

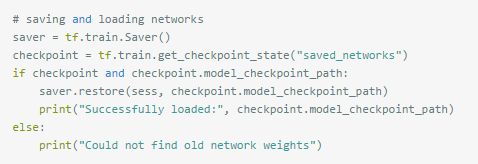

在该Demo训练时，也采用了Saver进行参数保存。

首先加载CheckPointState文件，然后采用saver.restore对已存在参数进行恢复。
在该Demo中，每隔10000步，就对参数进行保存：

iv. 实验及样本存储

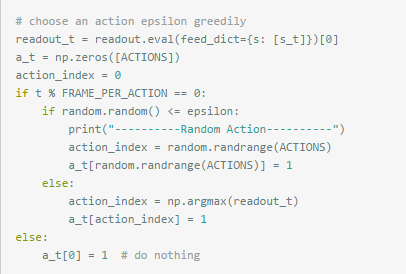

首先，根据ε 概率选择一个Action。

这里，readout_t是训练数据为之前提到的四通道图像的模型输出。a_t是根据ε 概率选择的Action。

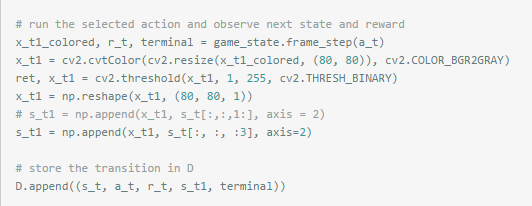

其次，执行选择的动作，并保存返回的状态、得分。

经验池D保存的是一个马尔科夫序列。(s_t, a_t, r_t, s_t1, terminal)分别表示t时的状态s_t，执行的动作a_t，得到的反馈r_t，以及得到的下一步的状态s_t1和游戏是否结束的标志terminal。

在下一训练过程中，更新当前状态及步数：

重复上述过程，实现反复实验及样本存储。

v. 通过梯度下降进行模型训练

在实验一段时间后，经验池D中已经保存了一些样本数据后，就可以从这些样本数据中随机抽样，进行模型训练了。这里设置样本数为OBSERVE = 100000.。随机抽样的样本数为BATCH = 32。

s_j_batch、a_batch、r_batch、s_j1_batch是从经验池D中提取到的马尔科夫序列（Java童鞋羡慕Python的列表推导式啊），y_batch为标签值，若游戏结束，则不存在下一步中状态对应的Q值（回忆Q值更新过程），直接添加r_batch，若未结束，则用折合因子（0.99）和下一步中状态的最大Q值的乘积，添加至y_batch。
最后，执行梯度下降训练，train_step的入参是s_j_batch、a_batch和y_batch。差不多经过2000000步（在本机上大概10个小时）训练之后，就能达到本文开头动图中的效果啦。
