利用 OpenCV+ConvNets 检测几何图形

2022 年 1 月 26 日 极市平台

↑ 点击蓝字关注极市平台

来源丨小白学视觉

编辑丨极市平台

极市导读

本文通过编写基于OpenCV API的启发式代码来提取所有可能的图像片段，使用一个ConvNet模型对标记的图像进行训练，最后达到能够检测几何图形的效果，附相关代码。 >>加入极市CV技术交流群，走在计算机视觉的最前沿

导读

深度学习的最新发展导致了可用于实体提取和其他NLP相关任务的复杂技术的迅速发展。通常，企业级OCR软件（ABBY、ADLIB等）用于将大量非结构化和基于图像的文档转换为完全可搜索的PDF和PDF/A，人们可以使用最先进的算法（BERT、ELMo等）创建高度上下文化的语言模型来推断提取的信息并实现NLP目标。

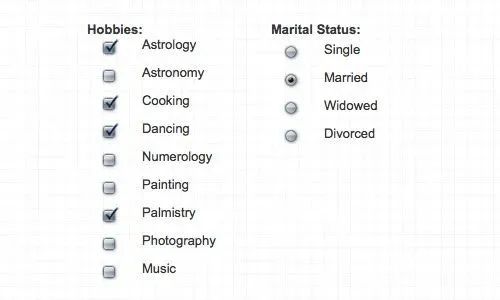

但实际上，并非所有文档都仅由基于语言的数据组成。文档可以具有许多其他非语言元素，例如单选按钮、签名块或某些其他几何形状，这些元素可能包含有用的信息，但无法通过OCR或上述任何算法轻松处理。因此，需要设计一个专门的解决方案来识别和处理这些元素。

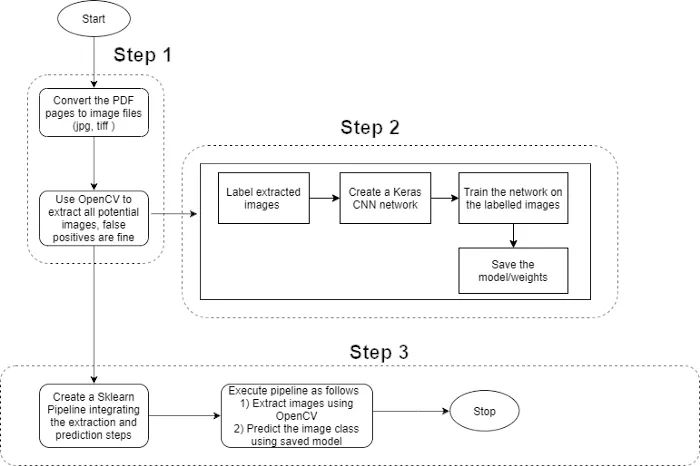

操作步骤

步骤1：将文档（PDF等）转换为图像文件。编写一个基于OpenCV API的启发式代码来提取所有可能的图像片段，此代码应针对覆盖率而不是准确性进行优化。

步骤2：相应地标记步骤1中提取的图像。创建一个基于CNN的深度学习网络，并根据标记的图像对其进行培训，这一步将保证准确性。

步骤3：创建一个Sklearn pipeline，集成上述两个步骤，以便在接收文档时，提取所有潜在图像，然后使用经过训练的CNN模型预测所需形状的图像。

设计细节

需要注意的是，OpenCV代码尽可能多的识别所需形状的图像段。本质上，我们需要有一个宽的检测范围，不必担心误报，它们将由后续的ConvNet模型处理。之所以选择CNN进行图像分类，是因为它易于建模和快速建模，但只要性能和精度在可接受的范围内，就可以使用任何其他选择的算法。Pipelining在构造ML代码中起着关键作用，它有助于简化工作流程和强制执行步骤的顺序。

实践操作

第1步：OpenCV

此代码具有双重用途：1）创建训练/测试数据2）在集成到管道中时提取图像段
提取代码目前可以检测2种类型（单选按钮和复选框），但通过在ShapeFinder类下添加新方法，可以轻松支持其他对象，下面是用于识别正方形/矩形（也称为复选框）的代码片段。

 #detect checkbox/square
def extract_quads(self,image_arr,name_arr):

    if len(image_arr) > 0:

        for index,original_image in enumerate(image_arr):

            #to store extracted images
            extracted_quad = []
            image = original_image.copy()

            #grayscale only if its not already
            if len(image.shape) > 2:
                gray = cv2.cvtColor(image.copy(), cv2.COLOR_BGR2GRAY)
            else:
                gray = image.copy()

            #image preprocessing for quadrilaterals
            img_dilate = self.do_quad_imageprocessing(gray,self.blocksize,self.thresh_const,self.kernelsize)

            if len(img_dilate) > 0:

                try:
                    #detect contours
                    cnts = cv2.findContours(img_dilate.copy(), cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
                    cnts = imutils.grab_contours(cnts)

                    #loop through detected contours
                    for c in cnts:
                        peri = cv2.arcLength(c, True)
                        approx = cv2.approxPolyDP(c, (self.epsilon)* peri, True)

                        #bounding rec cordinates
                        (x, y, w, h) = cv2.boundingRect(approx)

                        #get the aspect ratio
                        aspectratio = float(w/h)
                        area = cv2.contourArea(c)
                        if area < self.rec_max_area and area > self.rec_min_area and (aspectratio >= self.aspect_ratio[0] and aspectratio <= self.aspect_ratio[1]):

                            #check if there are 4 corners in the polygon
                            if len(approx) == 4:
                                cv2.drawContours(original_image,[c], 0, (0,255,0), 2)
                                roi = original_image[y:y+h, x:x+w]
                                extracted_quad.append(roi)

                except Exception as e:
                    print('The following exception occured during quad shape detection: ',e)

            self.extracted_img_data.append([original_image,extracted_quad,name_arr[index]])

    else:
        print('No image is found during the extraction process')

使用pdf2image将pdf转换为图像：

def Img2Pdf(dirname):

    images = []

    #get the pdf file
    for x in os.listdir(dirname):
        if (dirname.split('.')[1]) == 'pdf':
            pdf_filename = x
            images_from_path = convert_from_path(os.path.join(dirname),dpi=300, poppler_path = r'C:\Program Files (x86)\poppler-0.68.0_x86\poppler-0.68.0\bin')
for image in images_from_path:
                images.append(np.array(image))

    return images

第二步：卷积神经网络

由于提取的图像片段将具有相对较小的尺寸，简单的3层CNN将为我们提供帮助，但我们仍然需要加入一些正则化和Adam来优化输出。
网络应针对每种类型的图像样本分别进行训练，以获得更好的精度。如果添加了新的图像形状，可以创建一个新的网络，但现在我们对复选框和单选按钮都使用了相同的网络。它目前只是一个二进制分类，但进一步的分类也可以这样做：

勾选复选框
空复选框
其他

#keras things
from keras.utils import to_categorical
from keras import layers
from keras import models
from keras.regularizers import l2


Y_test_orig = to_categorical(Y_test_orig, num_classes=2)
Y_train_orig = to_categorical(Y_train_orig, num_classes=2)

# 3 layer ConvNet
model = models.Sequential()
model.add(layers.Conv2D(32, (3, 3), activation='relu',input_shape=(32,32,1)))
model.add(layers.MaxPooling2D((2, 2)))

model.add(layers.Conv2D(64, (3, 3), activation='relu'))
model.add(layers.MaxPooling2D((2, 2)))

model.add(layers.Conv2D(128, (3, 3), activation='relu'))
model.add(layers.MaxPooling2D((2, 2)))

#dense layer
model.add(layers.Flatten())

#add the regulizer
model.add(layers.Dense(128, activation='linear', activity_regularizer=l2(0.0003)))
model.add(layers.Dense(128, activation='relu'))
model.add(layers.Dense(2, activation='sigmoid'))

model.summary()

from keras.optimizers import Adam
opt = Adam(lr=0.001)
model.compile(optimizer=opt, loss=keras.losses.categorical_crossentropy, metrics=['accuracy'])

ntrain = len(X_train_orig)
nval = len(X_test_orig)
X_train_orig = X_train_orig.reshape((len(X_train_orig),32,32,1))
X_test_orig = X_test_orig.reshape((len(X_test_orig),32,32,1))

train_datagen = ImageDataGenerator(rescale = 1./255,rotation_range = 40, width_shift_range = .2,
                                  height_shift_range = .2, shear_range = .2, zoom_range =  .2, horizontal_flip = True)

val_datagen = ImageDataGenerator(rescale = 1./255)

train_generator = train_datagen.flow(X_train_orig,Y_train_orig,batch_size=32)
val_generator = val_datagen.flow(X_test_orig,Y_test_orig,batch_size = 32)


#X_train_orig, X_test_orig, Y_train_orig,Y_test_orig
history = model.fit_generator(train_generator,steps_per_epoch = ntrain/32, epochs = 64, validation_data = val_generator, validation_steps = nval/32  )
