TensorFlow 中 RNN 实现的正确打开方式

2017 年 9 月 13 日 AI研习社 何之源

本文作者何之源，原文载于知乎专栏 AI Insight，雷锋网 AI 科技评论获其授权发布。

上周写的文章《完全图解 RNN、RNN 变体、Seq2Seq、Attention 机制》介绍了一下 RNN 的几种结构，今天就来聊一聊如何在 TensorFlow 中实现这些结构。这篇文章的主要内容为：

一个完整的、循序渐进的学习 TensorFlow 中 RNN 实现的方法。这个学习路径的曲线较为平缓，应该可以减少不少学习精力，帮助大家少走弯路。

一些可能会踩的坑

TensorFlow 源码分析

一个 Char RNN 实现示例，可以用来写诗，生成歌词，甚至可以用来写网络小说！（项目地址：https://github.com/hzy46/Char-RNN-TensorFlow）

一、学习单步的 RNN：RNNCell

如果要学习 TensorFlow 中的 RNN，第一站应该就是去了解 “RNNCell”，它是 TensorFlow 中实现 RNN 的基本单元，每个 RNNCell 都有一个 call 方法，使用方式是：(output, next_state) = call(input, state)。

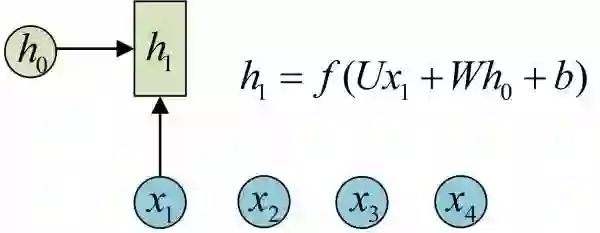

借助图片来说可能更容易理解。假设我们有一个初始状态 h0，还有输入 x1，调用 call(x1, h0) 后就可以得到 (output1, h1)：

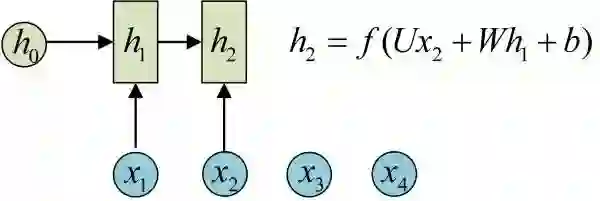

再调用一次 call(x2, h1) 就可以得到 (output2, h2)：

也就是说，每调用一次 RNNCell 的 call 方法，就相当于在时间上 “推进了一步”，这就是 RNNCell 的基本功能。

在代码实现上，RNNCell 只是一个抽象类，我们用的时候都是用的它的两个子类 BasicRNNCell 和 BasicLSTMCell。顾名思义，前者是 RNN 的基础类，后者是 LSTM 的基础类。这里推荐大家阅读其源码实现（地址：http://t.cn/RNJrfMl），一开始并不需要全部看一遍，只需要看下 RNNCell、BasicRNNCell、BasicLSTMCell 这三个类的注释部分，应该就可以理解它们的功能了。

除了 call 方法外，对于 RNNCell，还有两个类属性比较重要：

state_size
output_size

前者是隐层的大小，后者是输出的大小。比如我们通常是将一个 batch 送入模型计算，设输入数据的形状为 (batch_size, input_size)，那么计算时得到的隐层状态就是 (batch_size, state_size)，输出就是 (batch_size, output_size)。

可以用下面的代码验证一下（注意，以下代码都基于 TensorFlow 最新的 1.2 版本）：

import tensorflow as tf

import numpy as np

cell = tf.nn.rnn_cell.BasicRNNCell(num_units=128) # state_size = 128

print(cell.state_size) # 128

inputs = tf.placeholder(np.float32, shape=(32, 100)) # 32 是 batch_size

h0 = cell.zero_state(32, np.float32) # 通过 zero_state 得到一个全 0 的初始状态，形状为 (batch_size, state_size)

output, h1 = cell.call(inputs, h0) #调用 call 函数

print(h1.shape) # (32, 128)

对于 BasicLSTMCell，情况有些许不同，因为 LSTM 可以看做有两个隐状态 h 和 c，对应的隐层就是一个 Tuple，每个都是 (batch_size, state_size) 的形状：

import tensorflow as tf

import numpy as np

lstm_cell = tf.nn.rnn_cell.BasicLSTMCell(num_units=128)

inputs = tf.placeholder(np.float32, shape=(32, 100)) # 32 是 batch_size

h0 = lstm_cell.zero_state(32, np.float32) # 通过 zero_state 得到一个全 0 的初始状态

output, h1 = lstm_cell.call(inputs, h0)

print(h1.h) # shape=(32, 128)

print(h1.c) # shape=(32, 128)

二、学习如何一次执行多步：tf.nn.dynamic_rnn

基础的 RNNCell 有一个很明显的问题：对于单个的 RNNCell，我们使用它的 call 函数进行运算时，只是在序列时间上前进了一步。比如使用 x1、h0 得到 h1，通过 x2、h1 得到 h2 等。这样的 h 话，如果我们的序列长度为 10，就要调用 10 次 call 函数，比较麻烦。对此，TensorFlow 提供了一个 tf.nn.dynamic_rnn 函数，使用该函数就相当于调用了 n 次 call 函数。即通过 {h0,x1, x2, …., xn} 直接得 {h1,h2…,hn}。

具体来说，设我们输入数据的格式为 (batch_size, time_steps, input_size)，其中 time_steps 表示序列本身的长度，如在 Char RNN 中，长度为 10 的句子对应的 time_steps 就等于 10。最后的 input_size 就表示输入数据单个序列单个时间维度上固有的长度。另外我们已经定义好了一个 RNNCell，调用该 RNNCell 的 call 函数 time_steps 次，对应的代码就是：

# inputs: shape = (batch_size, time_steps, input_size)

# cell: RNNCell

# initial_state: shape = (batch_size, cell.state_size)。初始状态。一般可以取零矩阵

outputs, state = tf.nn.dynamic_rnn(cell, inputs, initial_state=initial_state)

此时，得到的 outputs 就是 time_steps 步里所有的输出。它的形状为 (batch_size, time_steps, cell.output_size)。state 是最后一步的隐状态，它的形状为 (batch_size, cell.state_size)。

此处建议大家阅读 tf.nn.dynamic_rnn 的文档（地址：https://www.tensorflow.org/api_docs/python/tf/nn/dynamic_rnn）做进一步了解。

三、学习如何堆叠 RNNCell：MultiRNNCell

很多时候，单层 RNN 的能力有限，我们需要多层的 RNN。将 x 输入第一层 RNN 的后得到隐层状态 h，这个隐层状态就相当于第二层 RNN 的输入，第二层 RNN 的隐层状态又相当于第三层 RNN 的输入，以此类推。在 TensorFlow 中，可以使用 tf.nn.rnn_cell.MultiRNNCell 函数对 RNNCell 进行堆叠，相应的示例程序如下：

import tensorflow as tf

import numpy as np

# 每调用一次这个函数就返回一个 BasicRNNCell

def get_a_cell():
return tf.nn.rnn_cell.BasicRNNCell(num_units=128)

# 用 tf.nn.rnn_cell MultiRNNCell 创建 3 层 RNN

cell = tf.nn.rnn_cell.MultiRNNCell([get_a_cell() for _ in range(3)]) # 3 层 RNN

# 得到的 cell 实际也是 RNNCell 的子类

# 它的 state_size 是 (128, 128, 128)

# (128, 128, 128) 并不是 128x128x128 的意思

# 而是表示共有 3 个隐层状态，每个隐层状态的大小为 128

print(cell.state_size) # (128, 128, 128)

# 使用对应的 call 函数

inputs = tf.placeholder(np.float32, shape=(32, 100)) # 32 是 batch_size

h0 = cell.zero_state(32, np.float32) # 通过 zero_state 得到一个全 0 的初始状态

output, h1 = cell.call(inputs, h0)

print(h1) # tuple 中含有 3 个 32x128 的向量

通过 MultiRNNCell 得到的 cell 并不是什么新鲜事物，它实际也是 RNNCell 的子类，因此也有 call 方法、state_size 和 output_size 属性。同样可以通过 tf.nn.dynamic_rnn 来一次运行多步。

此处建议阅读 MutiRNNCell 源码（地址：http://t.cn/RNJrfMl）中的注释进一步了解其功能。

四、可能遇到的坑 1：Output 说明

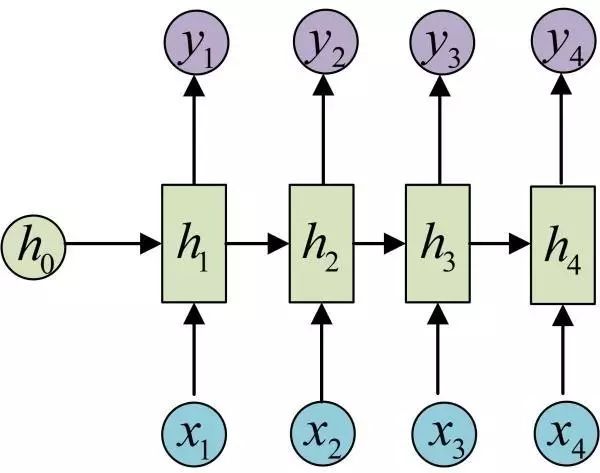

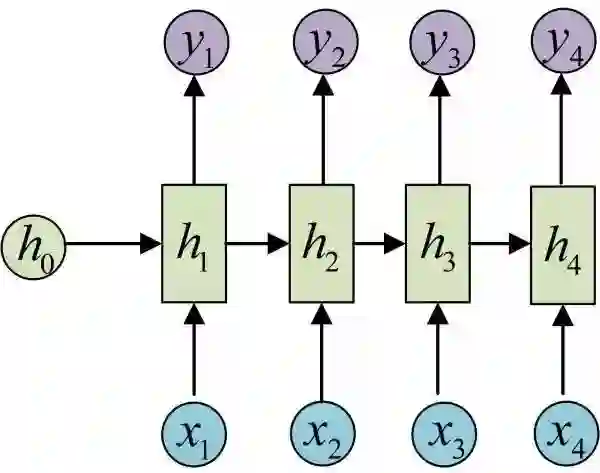

在经典 RNN 结构中有这样的图：

在上面的代码中，我们好像有意忽略了调用 call 或 dynamic_rnn 函数后得到的 output 的介绍。将上图与 TensorFlow 的 BasicRNNCell 对照来看。h 就对应了 BasicRNNCell 的 state_size。那么，y 是不是就对应了 BasicRNNCell 的 output_size 呢？答案是否定的。

找到源码中 BasicRNNCell 的 call 函数实现：

def call(self, inputs, state):
"""Most basic RNN: output = new_state = act(W * input + U * state + B)."""
output = self._activation(_linear([inputs, state], self._num_units, True))
return output, output

这句 “return output, output” 说明在 BasicRNNCell 中，output 其实和隐状态的值是一样的。因此，我们还需要额外对输出定义新的变换，才能得到图中真正的输出 y。由于 output 和隐状态是一回事，所以在 BasicRNNCell 中，state_size 永远等于 output_size。TensorFlow 是出于尽量精简的目的来定义 BasicRNNCell 的，所以省略了输出参数，我们这里一定要弄清楚它和图中原始 RNN 定义的联系与区别。

再来看一下 BasicLSTMCell 的 call 函数定义（函数的最后几行）：

new_c = (
c * sigmoid(f + self._forget_bias) + sigmoid(i) * self._activation(j))

new_h = self._activation(new_c) * sigmoid(o)

if self._state_is_tuple:
new_state = LSTMStateTuple(new_c, new_h)

else:
new_state = array_ops.concat([new_c, new_h], 1)

return new_h, new_state

我们只需要关注 self._state_is_tuple == True 的情况，因为 self._state_is_tuple == False 的情况将在未来被弃用。返回的隐状态是 new_c 和 new_h 的组合，而 output 就是单独的 new_h。如果我们处理的是分类问题，那么我们还需要对 new_h 添加单独的 Softmax 层才能得到最后的分类概率输出。

还是建议大家亲自看一下源码实现（地址：http://t.cn/RNJsJoH）来搞明白其中的细节。

五、可能遇到的坑 2：因版本原因引起的错误

在前面我们讲到堆叠 RNN 时，使用的代码是：

# 每调用一次这个函数就返回一个 BasicRNNCell

def get_a_cell():
return tf.nn.rnn_cell.BasicRNNCell(num_units=128)

# 用 tf.nn.rnn_cell MultiRNNCell 创建 3 层 RNN

cell = tf.nn.rnn_cell.MultiRNNCell([get_a_cell() for _ in range(3)]) # 3 层 RNN

这个代码在 TensorFlow 1.2 中是可以正确使用的。但在之前的版本中（以及网上很多相关教程），实现方式是这样的：

one_cell = tf.nn.rnn_cell.BasicRNNCell(num_units=128)

cell = tf.nn.rnn_cell.MultiRNNCell([one_cell] * 3) # 3 层 RNN

如果在 TensorFlow 1.2 中还按照原来的方式定义，就会引起错误！

六、一个练手项目：Char RNN

上面的内容实际上就是 TensorFlow 中实现 RNN 的基本知识了。这个时候，建议大家用一个项目来练习巩固一下。此处特别推荐 Char RNN 项目，这个项目对应的是经典的 RNN 结构，实现它使用的 TensorFlow 函数就是上面说到的几个，项目本身又比较有趣，可以用来做文本生成，平常大家看到的用深度学习来写诗写歌词的基本用的就是它了。

Char RNN 的实现已经有很多了，可以自己去 Github 上面找，我这里也做了一个实现，供大家参考。项目地址为：hzy46/Char-RNN-TensorFlow（地址：https://github.com/hzy46/Char-RNN-TensorFlow）。代码的部分实现来自于《安娜卡列尼娜文本生成——利用 TensorFlow 构建 LSTM 模型》

这篇专栏，在此感谢 @天雨粟。

我主要向代码中添加了 embedding 层，以支持中文，另外重新整理了代码结构，将 API 改成了最新的 TensorFlow 1.2 版本。

可以用这个项目来写诗（以下诗句都是自动生成的）：

何人无不见，此地自何如。
一夜山边去，江山一夜归。
山风春草色，秋水夜声深。
何事同相见，应知旧子人。
何当不相见，何处见江边。
一叶生云里，春风出竹堂。
何时有相访，不得在君心。

还可以生成代码：

static int page_cpus(struct flags *str)
{
int rc;
struct rq *do_init;
};

/*

* Core_trace_periods the time in is is that supsed,
*/
#endif
/*

* Intendifint to state anded.
*/
int print_init(struct priority *rt)
{ /* Comment sighind if see task so and the sections */
console(string, &can);
}

此外生成英文更不是问题（使用莎士比亚的文本训练）：

LAUNCE:
The formity so mistalied on his, thou hast she was
to her hears, what we shall be that say a soun man
Would the lord and all a fouls and too, the say,
That we destent and here with my peace.

PALINA:

Why, are the must thou art breath or thy saming,
I have sate it him with too to have me of
I the camples.

最后，如果你脑洞够大，还可以来做一些更有意思的事情，比如我用了著名的网络小说《斗破苍穹》训练了一个 RNN 模型，可以生成下面的文本：

闻言，萧炎一怔，旋即目光转向一旁的那名灰袍青年，然后目光在那位老者身上扫过，那里，一个巨大的石台上，有着一个巨大的巨坑，一些黑色光柱，正在从中，一道巨大的黑色巨蟒，一股极度恐怖的气息，从天空上暴射而出，然后在其中一些一道道目光中，闪电般的出现在了那些人影，在那种灵魂之中，却是有着许些强者的感觉，在他们面前，那一道道身影，却是如同一道黑影一般，在那一道道目光中，在这片天地间，在那巨大的空间中，弥漫而开……

“这是一位斗尊阶别，不过不管你，也不可能会出手，那些家伙，可以为了这里，这里也是能够有着一些异常，而且他，也是不能将其他人给你的灵魂，所以，这些事，我也是不可能将这一个人的强者给吞天蟒，这般一次，我们的实力，便是能够将之击杀……”

“这里的人，也是能够与魂殿强者抗衡。”

萧炎眼眸中也是掠过一抹惊骇，旋即一笑，旋即一声冷喝，身后那些魂殿殿主便是对于萧炎，一道冷喝的身体，在天空之上暴射而出，一股恐怖的劲气，便是从天空倾洒而下。

“嗤！”

还是挺好玩的吧，另外还尝试了生成日文等等。

七、学习完整版的 LSTMCell

上面只说了基础版的 BasicRNNCell 和 BasicLSTMCell。TensorFlow 中还有一个 “完全体” 的 LSTM：LSTMCell。这个完整版的 LSTM 可以定义 peephole，添加输出的投影层，以及给 LSTM 的遗忘单元设置 bias 等，可以参考其源码（地址：https://github.com/tensorflow/tensorflow/blob/master/tensorflow/python/ops/rnn_cell_impl.py#L417）了解使用方法。

八、学习最新的 Seq2Seq API

Google 在 TensorFlow 的 1.2 版本（1.3.0 的 rc 版已经出了，貌似正式版也要出了，更新真是快）中更新了 Seq2Seq API，使用这个 API 我们可以不用手动地去定义 Seq2Seq 模型中的 Encoder 和 Decoder。此外它还和 1.2 版本中的新数据读入方式 Datasets 兼容。可以阅读此处的文档（地址：http://www.tensorflow.org/api_docs/python/tf/contrib/seq2seq）学习它的使用方法。

九、总结

最后简单地总结一下，这篇文章提供了一个学习 TensorFlow RNN 实现的详细路径，其中包括了学习顺序、可能会踩的坑、源码分析以及一个示例项目 hzy46/Char-RNN-TensorFlow（地址：https://github.com/hzy46/Char-RNN-TensorFlow），希望能对大家有所帮助。
