复数(Complex)作为实数数域的拓展历史悠久, 一度曾被叫做子虚乌有的数(imaginary), 直到十八世纪初经过棣莫弗及欧拉大力推动, 才被数学家们渐渐接受.

虽然复数并不复杂, 但要完全理解它确需一点时间, 而且利用它还能画出非常美丽的变换和分形图形. 请看下面 [遇见数学] 翻译小组带来的《复数及复变函数动画解析》:

视频: youtube.com/watch?v=bIY6ahHVgqA

[遇见数学] 翻译小组

[遇见数学] 把下面关于复数的旧文一篇中的动画已经整理成可操纵动画的 PPT 文档格式. 获取方式:请加 [遇见数学]小编(左侧扫码)索要. 既不需要积赞, 也无需转发到朋友圈.

复数, 作为实数理论的延伸

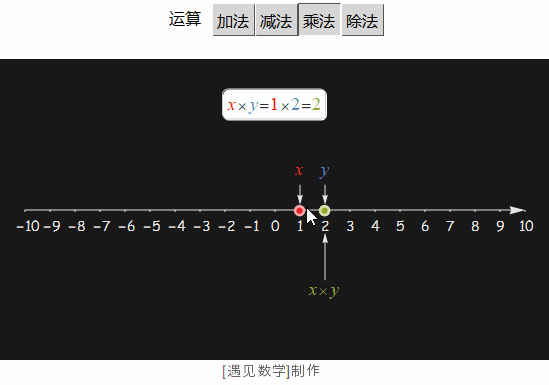

先来看看在实数轴上两个数的加减乘除这 4 种运算. 观察到红蓝两个点(数), 在不同的计算下, 其结果(绿点)的变化, 不管数怎样变化, 都总还落在数轴上(除法分母为 0 时候, 当然没有意义).

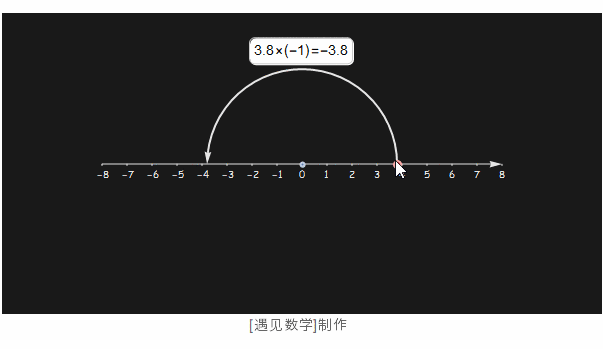

再来看下图中, 任何实数乘以 -1 的结果都会落在关于原点对称相应的位置上. 所以乘以 -1 的计算可以理解为该点(数)绕着原点旋转了半圈.

数学家进一步思考, 既然乘以 -1 是转动 180°, 那么只转动了 90° (比如整数 1 )落在哪里? 有什么意义呢?

进入新的二维复数平面

这是19世纪数学史上非常重要的一步, 现在已经逃离了一维实数轴的束缚, 而是进入了新的陌生的二维复平面.

考虑到转动两个 90° 会刚好到 -1. 所以认为 -1 的平方根是相应于 1 的一个 90度的旋转(也就是 1*i*i=-1), 这样在平面上与实数轴垂直的单位线段, 称为是 1 个虚数单位 i . 于是有着性质:

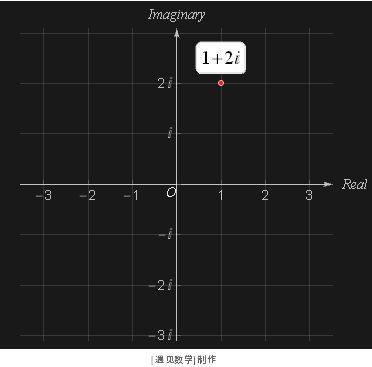

这个没在实数轴上奇怪的点实际上落在复数平面(complex plane, 或称为阿尔冈平面)上了, 所有在复平面上的数都满足 z=a+b i 这样的结构, 称之为复数. 其中 a 称为实部(real part), b 为虚部(imaginary part). 如下图 1+2i 复数, 1 和 2 是实数, i 是虚数单位, 这样的复平面几何表示如下图所示:

现在来看直角坐标平面是二维的, 需要两个数(x,y)来描述任意一点的位置, 但现在用一个复数就够了, 可以用实数组(a,b)代表这个复数, 并且可以在复平面上绘制出来. 不过请记住这里应该将每个这样的点看做一个复数, 而不是一对实数.

还有三个新概念需要知晓:

复数的模(modulus, 通常写为 |z|)
辐角(argument, 通常写为 arg(z))
复数的共轭(conjugate,通常写为下面形式)

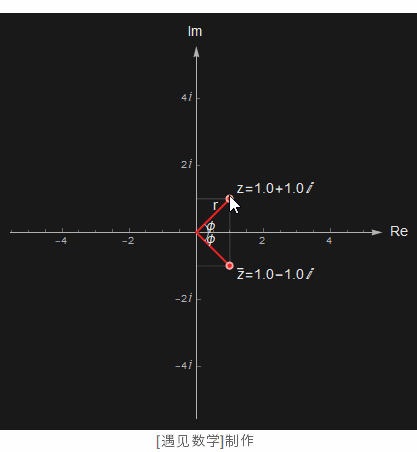

复数的模就是它长度 r: 从原点到 z 点之间的距离; 辐角 φ 就是与正实轴的夹角; 共轭就是 a-b i 的形式. 观察下图可以更好理解:

复数的运算操作

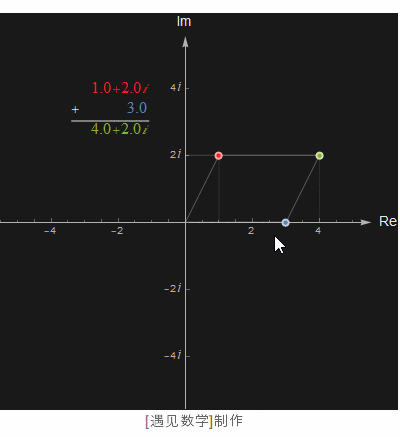

复数有那些运算, 比如可以两个复数相加, 也就是两个复数实部和虚部分别对应相加, 可以看成是平移的操作.

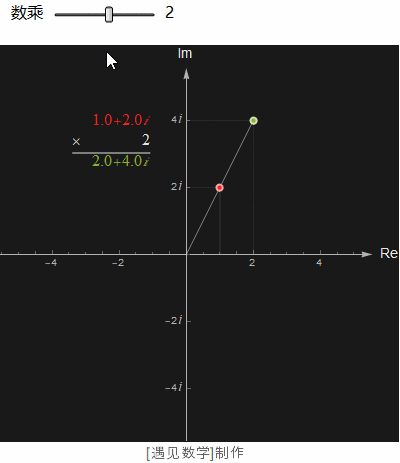

复数也可以有数乘运算, 就是对模的放大或缩小了:

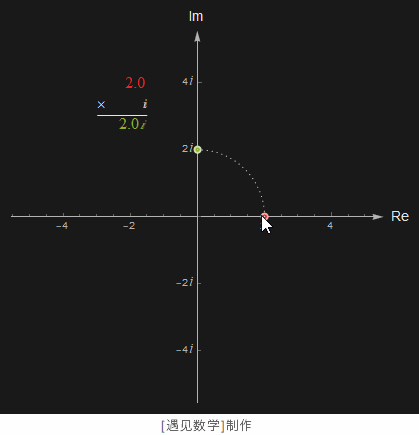

复数的乘法, 就如上面所述, 数乘以 i 相当于这个转动 90°:

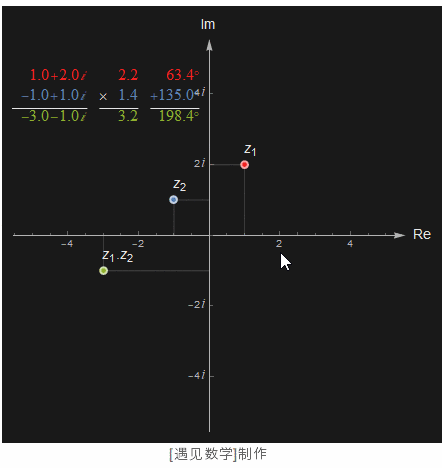

z1*z2 两个复数相乘其实就是旋转+伸缩两种变换, 也就是两个复数的模相乘(伸缩大小), 辐角相加(旋转量).

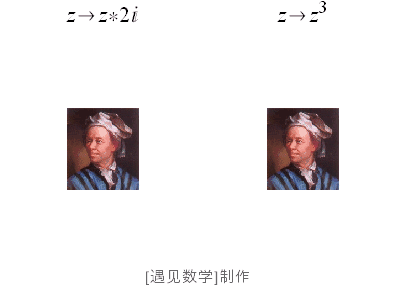

如果对图片中的每一点做复数运算的变换, 可以得到各种有趣的平面变换图像. 这里为了纪念欧拉大神, 就以他老人家头像为例, 比如做乘以 2 i 的函数变换 - 旋转 90°, 同时放大了2 倍的变换; 另一个变换函数为三次方, 你也可以思考为什么会变成这个形状呢? :-)　

最美的数学公式 - 欧拉公式

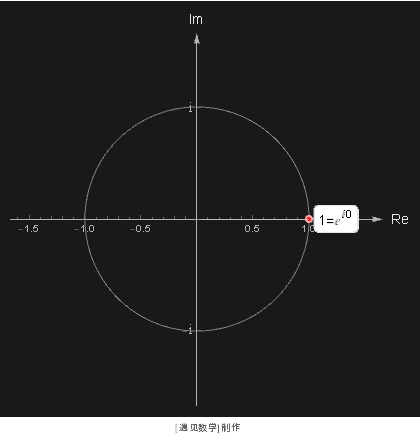

复平面内的点可以转成极坐标的形式 (r,θ), 那么该点所表示的复数是什么呢？可用 x = r cos(θ) 和 y = r sin(θ) 来转化到笛卡尔坐标. 所以极坐标 (r, θ) 表示复数 z = x + iy = r cos(θ) + i r sin(θ) , 特别的, 如果 r = 1, 则 z = cos(θ) + i sin(θ).

形如 r e^(i θ) 的复数为极坐标形式, 并且与之相对的 x+iy 为笛卡尔形式. 1743 年, 瑞士数学家欧拉给出了著名的欧拉公式, 对所有实数 θ 都成立:
