AI 科技评论按：网格是几何数据的常用高效表示, 在几何曲面构建的机器学习方法对计算机图形学，3D 计算机视觉以及几何分析和处理有着重要的意义。

近期，在雷锋网 GAIR 大讲堂上，来自纽约大学科朗数学研究所 (NYU Courant) 二年级博士生姜仲石同学将介绍 Surface Networks 这一定义在网格曲面上的神经网络结构，该工作发表在 CVPR 上，并被选为 oral presentation，视频回放地址：http://www.mooc.ai/open/course/510。

分享主题：网格曲面的卷积神经网络

分享提纲：

1. 几何曲面的离散表示
2. 一种图神经网络 (GNN) 的简要介绍
3. 离散微分几何中的 Laplace 与 Dirac 算符
4. 网格曲面的时域预测与生成型模型
5. 稳定性证明

分享内容：

一、几何曲面的离散表示

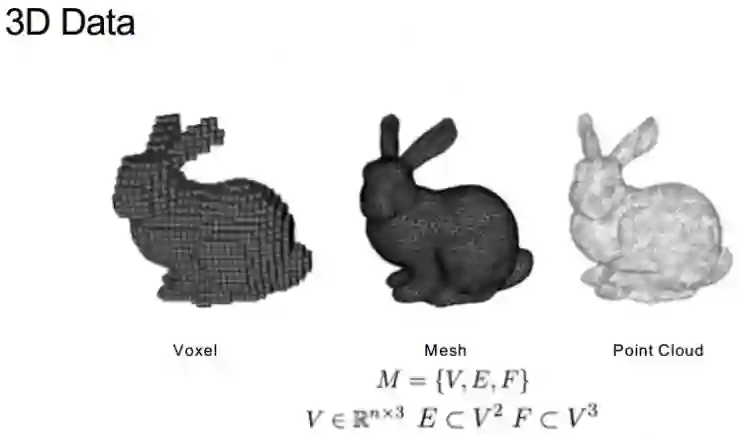

三维数据的表示方法包括上图中的三类。左边的 Voxel（体素）的优点是结构化，看起来很规整（Minecraft 风），并且可以用传统的图像处理方法去处理。但是在同等的存储条件下，Voxel 的分辨率相对较低，也无法准确的刻画曲面表面的形状。右边的点云表示方法相较于 Mesh 来说存储的信息量少了很多。比如说有很多工作研究如何在点云上估计法向量，但网格数据则是自带了这些数据。所以网格数据是现在图形学中主要的研究内容之一。

二、一种图神经网络 (GNN) 的简要介绍

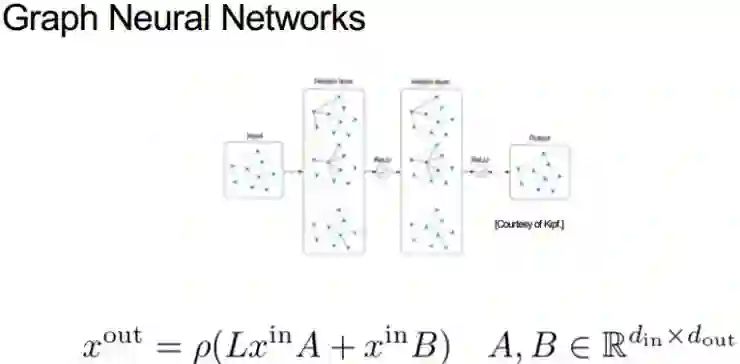

我们用 M 来表示网格——V（点），E（边），F（三角面片）。在 Mesh 上处理数据时，我们可以很自然的联想到 graph，所以我们简单的回顾一下会用到的图神经网络结构。我们只简单介绍一层，这一层的输入是 graph，上面每个点都会规定一个信号。A，B 是两个可训练的单一参数（single parameters），通过 A，B 可以把 xin 这个信号映射到高维空间里。至此还未涉及邻居信息。

然后我们用 Laplacian 矩阵乘以信号的第一部分（xinA），这样就可以聚合邻居信息，最后再乘以ρ（激活层）。这个式子表示单个层，通过叠加多层神经网络，信号可以在更大的 Context 上传输来得到图的全局信息。

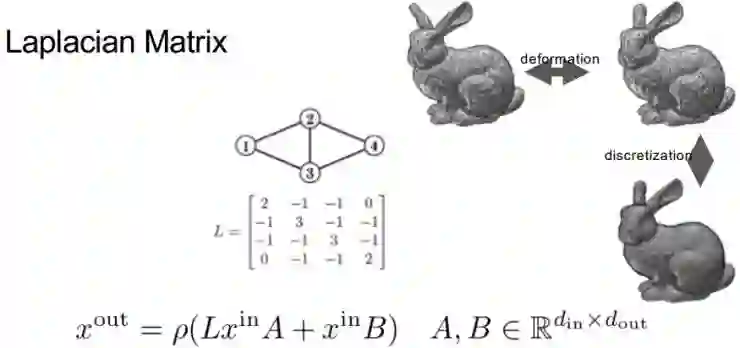

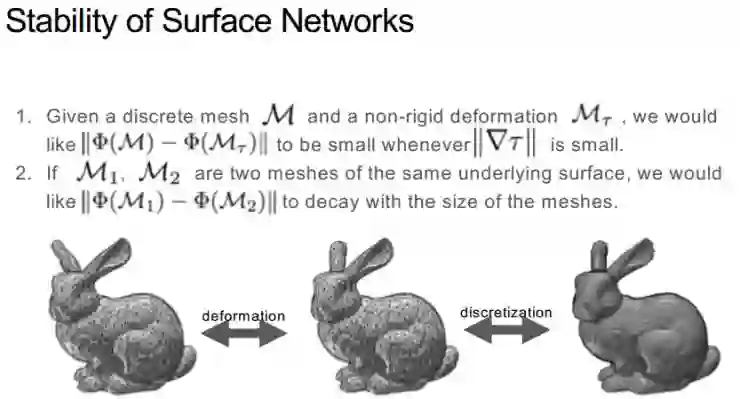

我们再来看一下 Laplacian 矩阵（边权重相同），用这种表示方法处理图没什么问题，但是对于网格曲面来说，这种方法存在问题。如上图所示（中左），兔子的耳朵产生形变时，曲面产生了变化，但 Laplacian 矩阵并没有变化。而将兔子离散化处理时（中下），曲面未变，但 Laplacian 矩阵却不再相同。所以我们首先需要将 Laplacian 矩阵替换成微分几何里可以包含几何信息的 Laplace 算符。

三、离散微分几何中的 Laplace 与 Dirac 算符

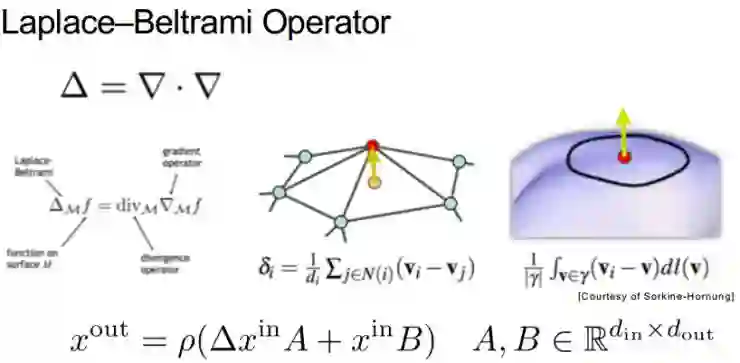

微分几何中的 Laplace 算符表示梯度的散度，将其推广至连续曲面上，就得到了 Laplace-Beltrami 算子，再将曲面离散化，使之变为三角网格，相当于给 Laplacian 矩阵里的每条边加上和边长有关的权重，这样我们就得到了第一个网格神经网络——Laplacian Surface Networks。但是我认为 Laplace 算符依旧是不完美的，因为它是一个内蕴几何量。举例说明，我们卷起一张纸，由于对应的 Laplacian 矩阵只刻画了度量，所以纸被卷后信息不变，而要处理这种情况，我们可以引入 Dirac 算符。

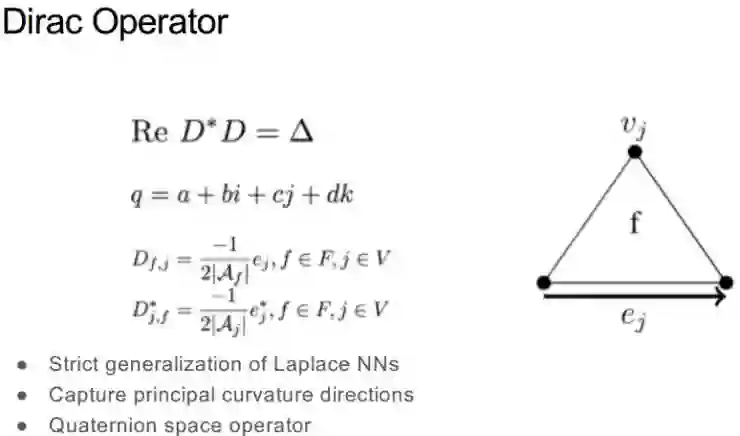

Dirac 算子引自量子力学，它在某种意义上相当于 Laplace 的平方根。通过 Laplace 算子的谱分解可以得到主曲率方向等外蕴几何量，而且由于我们将 Laplace 分为两步，也就具有更多的自由度。所以我们认为 Dirac 算子是 Laplace 神经网络的严格推广。而且它还能刻画外蕴几何量，所以它在某种情况下可以更好的表示信息。最后，Dirac 算符是在四元数空间里定义的，如上图第三个式子表示将点信号映射到面上，从而可以看出它不是方块矩阵而是长方形矩阵，同时它还有个自伴算子，可以将面上的信号再映射回点上。

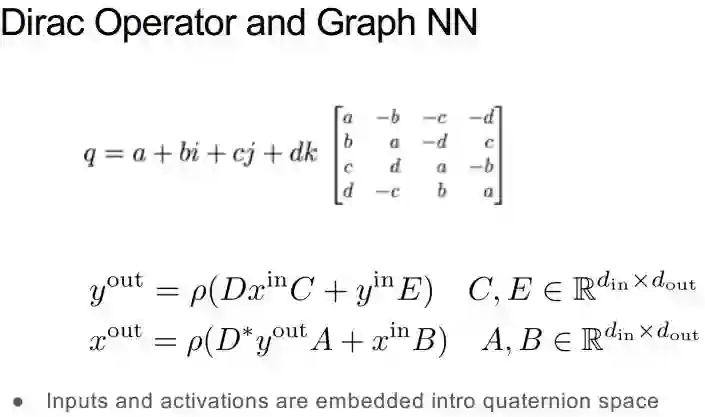

我们用 Dirac 算子构造网络时需要分成两步，第一步是将点上的信号 x 变为面上的信号 y，再用自伴算子把面上的信号 y 变为点上信号，这样就算得到了一层点到点的信号变换，并且其中有四个可训练的矩阵，可以通过网络的反向传播去训练这些矩阵。而且我们要注意矩阵的维度只和 feature 的维度有关，与 Mesh 上有多少个点无关，所以我们可以将不同 Mesh 上的不同 Dirac 算符放到一起训练来得到 A、B、C、E。

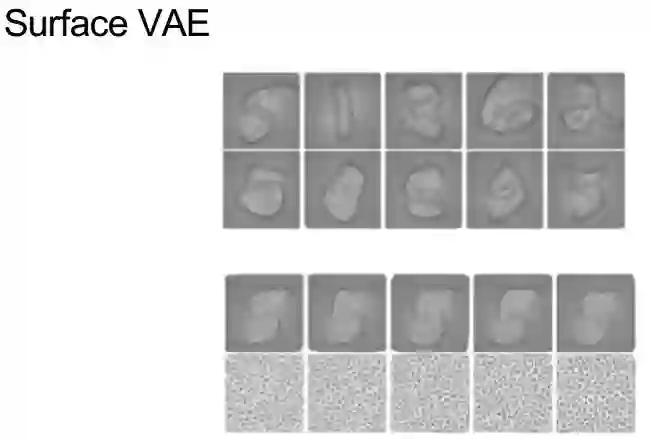

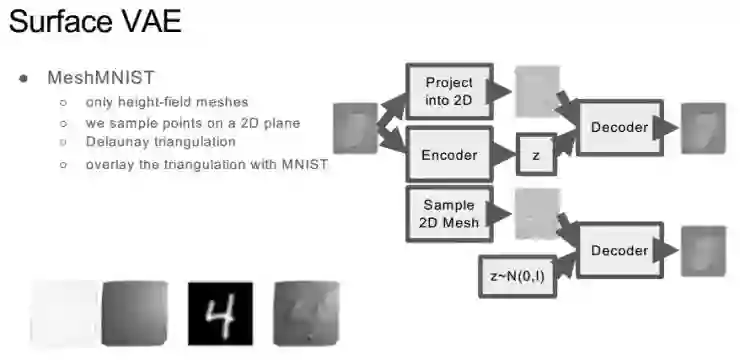

四、网格曲面的时域预测与生成型模型

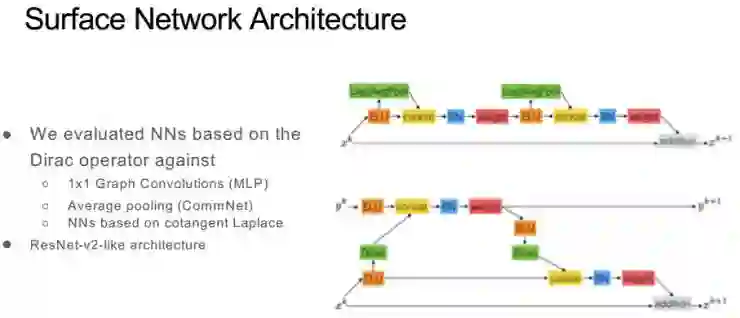

由于我们只是在方法层面上提出了一种新架构，所以我们采用了一些比较简单的评估方法来保证公平评价。上图中的绿色方框（Lap/AvgPool）表示上文提到的式子所代表的那一层神经网络，下面的 Dirac 算符由于要在点信号和面信号间交替，所以结构更加复杂。我们使用了两种种评估方法来评估我们的架构，一个是在每个点上做 MLP，第二个是当做点云处理。

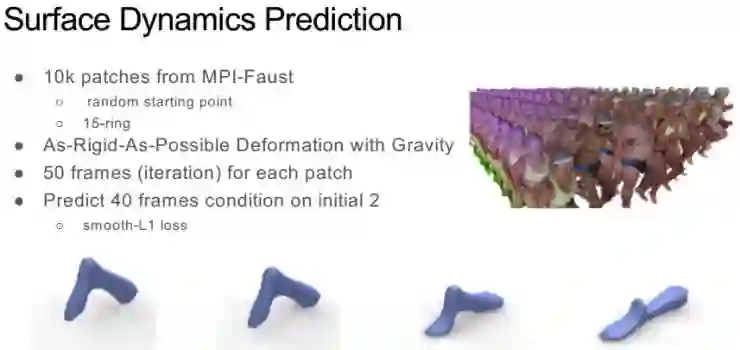

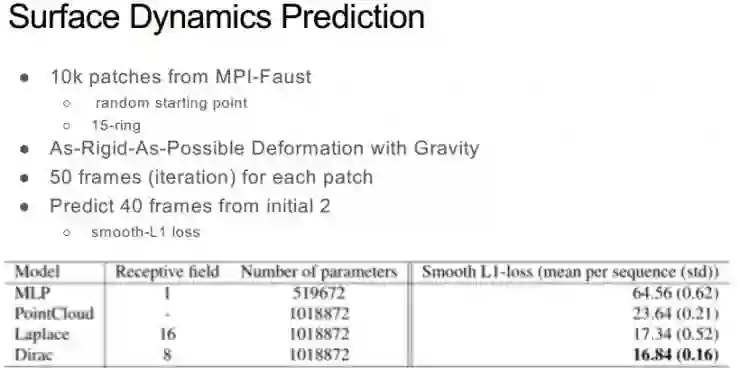

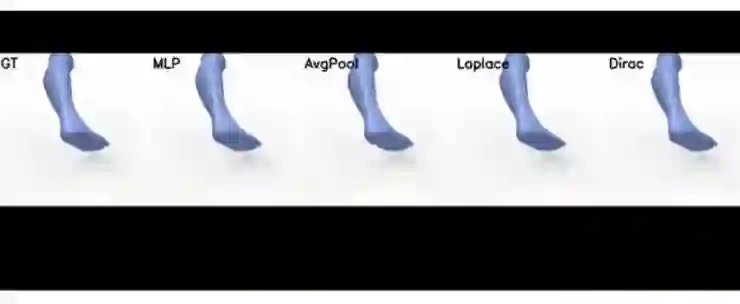

我们第一个评估实例是预测曲面运动。我们从 MPI-Faust 数据集的曲面上随机选一些点，再提取以这些点为中心的 15-ring 的 patches（一万个）。然后再用图形学中的 Deformation 方法将其模拟为橡皮材质并赋予重力。接着进行 50 次迭代（50 帧），再将前两帧作为神经网络的输入，让模型去预测接下来的 40 帧，最后用 smooth-L1 loss 来衡量最后的结果。
