深度学习 | 面向SAR目标识别的深度卷积神经网络结构设计

2018 年 6 月 21 日 中国图象图形学报

　　导语：与可见光图像具有不同的成像机理，SAR图像具有较强的相干斑噪声，采用深度卷积神经网络进行SAR图像目标识别时，进行模型优化设计是提高SAR图像目标识别精度的关键因素。

专家评语

　　本文针对SAR图像相干斑噪声的影响，提出了使用较大的卷积核来提取目标的有效特征用于分类，并基于分析结果设计了一种用于SAR目标识别的深度卷积神经网络结构。实验结果表明，对于10类目标的分类结果优于或接近目前文献已报道的最优结果。论文的研究成果对具有较强的相干斑噪声的SAR目标识别有一定的实际意义。

论文亮点

　　基于2维随机卷积特征和具有单个隐层的神经网络模型—超限学习机分析了卷积核宽度对SAR目标分类性能的影响，并设计了一种适用于SAR目标识别的深度卷积神经网络结构。

论文方法

用于SAR图像识别的深度卷积神经网络

模型结构

　　模型参数选择原因：

　　模型中采用了全连接层conv8，通道数设定为96，由于SAR图像的目标类别数较少(≤10)，同时前面的卷积层已经提取了目标的有效特征，故采用了较少的通道数。

　　由于Dropout是提高深度模型泛化能力的有效手段之一，故在卷积层conv8和输出层output间加入Dropout操作防止过拟合情况，Dropout Rate设定为0.1。

　　虽然BN (Batch Normalization)也是一种提高模型泛化能力的手段，但是考虑到SAR图像的相干斑噪声影响，故在模型中没有使用BN层。用于模型参数训练的损失函数设置为softmaxloss函数。

　　首先基于二维随机卷积特征和具有单个隐层的神经网络模型-超限学习机分析了卷积核宽度对SAR图像目标分类性能的影响;然后，基于上述分析结果，在实现空间特征提取的卷积层中采用多个具有不同宽度的卷积核提取目标的多尺度局部特征，设计了一种适用于SAR图像目标识别的深度模型结构;最后，在对MSTAR(moving and stationary target acquisition and recognition)数据集中的训练样本进行样本扩充基础上，设定了深度模型训练的超参数，进行了深度模型参数训练与分类性能验证。

实验结果

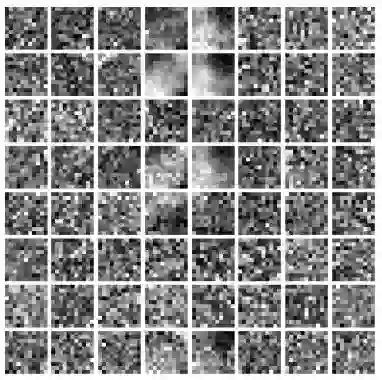

conv5层的卷积核参数▲

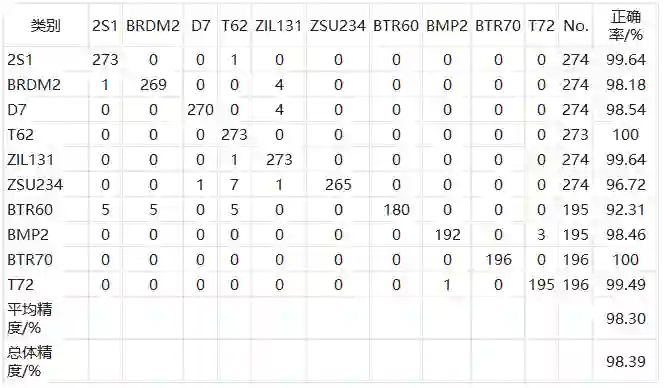

10类目标的分类混淆矩阵

（无变形目标情况）

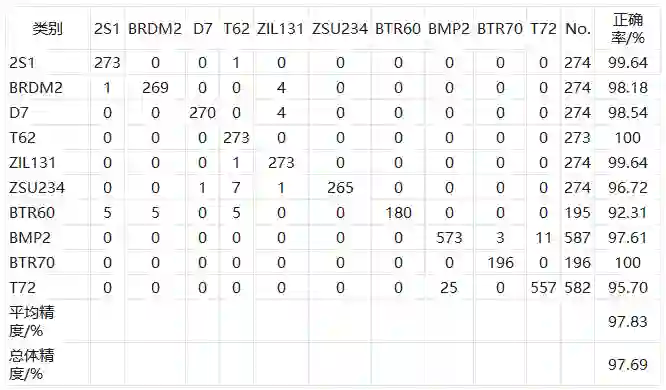

10类目标的分类混淆矩阵

（有变形目标情况）

　　实验结果表明，对于具有较强相干斑噪声的SAR图像而言，采用宽度更大的卷积核能够提取目标的局部特征，提出的模型因能从输入图像提取目标的多尺度局部特征，对于10类目标的分类结果(包含非变形目标和变形目标两种情况)接近或优于已知文献的最优分类结果，目标总体分类精度分别达到了98.39%和97.69%，验证了提出模型结构的有效性。

　　对于SAR图像目标识别，由于与可见光图像具有不同的成像机理，应采用更大的卷积核来提取目标的空间特征用于分类，通过对深度模型进行优化设计能够提高SAR图像目标识别的精度。

作者简介

　　谷雨，杭州电子科技大学自动化学院副教授，目前主要从事多源遥感图像目标检测、分类与识别、视觉跟踪和自然语言处理等方面的研究。已在《中国图象图形学报》、《遥感学报》、《光电工程》等发表期刊论文30余篇，授权(国防)发明专利5项。主持完成武器装备预研基金项目1项，目前主持装备发展部预研项目1项，以第一参与人参与国防基础科研重大项目子课题1项。E-mail: guyu@hdu.edu.cn.

　　徐英，杭州电子科技大学生命信息与仪器工程学院讲师，目前主要从事高光谱图像分类与伪装目标检测等方面的研究，已发表论文10余篇，申请发明专利1项。

实验室简介

　　杭州电子科技大学通信信息传输与融合技术国防重点学科实验室信息融合国防科技创新团队现有专任教师15人，其中正高6人(博导2人)，副教授4人，讲师5人，团队负责人为薛安克教授。信息融合团队主要从事遥感图像处理，检测、跟踪与识别，高层信息融合三个方面的研究，已发表论文200余篇，授权发明专利30余项。“十二五”期间承担国家基础研究计划“973”子课题2项，国家自然科学基金重点项目和重大仪器专项各1项，国防基础科研项目1项，原总装备部装备预研项目5项;“十三五”以来，承担国防基础科研重大项目子课题1项、装备发展部预研项目3项、海军创新项目2项、国防预研基金1项、国防科技重点实验室基金2项。获国家科技进步二等奖1项、省部科技进步一等奖2项、省自然科学一等奖1项、国防科技进步奖和军工集团国防科技奖励5项。

引用格式：

Gu Y, Xu Y. Architecture design of deep convolutional neural network for SAR target recognition[J]. Journal of Image and Graphics, 2018, 23(6): 928-936. [谷雨, 徐英. 面向SAR目标识别的深度卷积神经网络结构设计[J]. 中国图象图形学报, 2018, 23(6): 928-936.

DOI:10.11834/jig.170473
