卷积神经网络四种卷积类型

2019 年 4 月 16 日 炼数成金订阅号

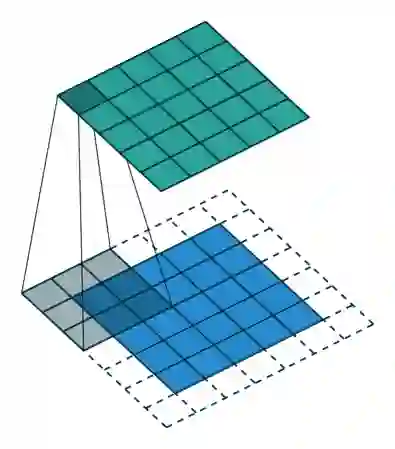

使用内核大小为3,步长为1和填充的2D卷积


一般卷积

首先,我们需要就定义卷积层的一些参数达成一致。


卷积核大小(Kernel Size):卷积核定义了卷积的大小范围,二维卷积核最常见的就是 3*3 的卷积核。


步长(Stride):步长定义了当卷积核在图像上面进行卷积操作的时候,每次卷积跨越的长度。在默认情况下,步长通常为 1,但我们也可以采用步长是 2 的下采样过程,类似于 MaxPooling 操作。


填充(Padding):卷积层采用一定数量的输入通道(I),并且设计特定数量的输出通道(O)。每一层所需的参数可以通过 I*O*K 来进行计算,其中 K 等于卷积核的数量。


输入和输出管道(Input & Output Channels):卷积层采用一定数量的输入通道


扩张的卷积

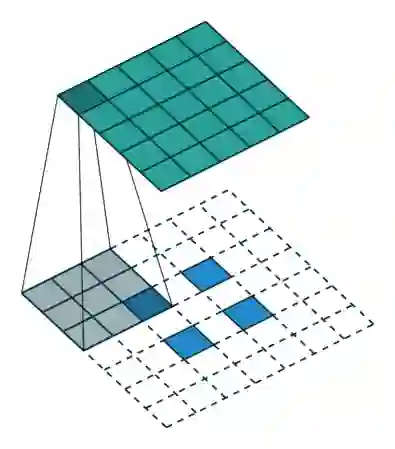

使用3内核进行2D卷积,扩展率为2且无填充


扩张的卷积为卷积层引入另一个参数,称为扩张率。这定义了卷积核中值之间的间距。扩张率为2的3x3内核与5x5内核具有相同的视野,而仅使用9个参数。想象一下,获取一个5x5内核并删除每一个第二列和第二行(间隔删除),就是我们介绍的卷积。


这以相同的计算成本提供了更宽的视野。扩张卷积在实时分割领域中特别受欢迎。如果您需要广泛的视野并且无法承受多个卷积或更大的核,请使用它们。


转置卷积

(又称解卷积或分数跨度卷积)


有些消息来源使用名称deconvolution,这是不合适的,因为它不是解卷积。为了使事情更糟,确实存在解卷积,但它们在深度学习领域并不常见。实际的反卷积会使卷积过程恢复。想象一下,将图像输入到单个卷积层中。现在取出输出,将它扔进一个黑盒子里然后再出现原始图像。这个黑盒子进行反卷积。它是卷积层的数学逆。


转置卷积有点类似,因为它产生与假设的反卷积层相同的空间分辨率。但是,对值执行的实际数学运算是不同的。转置卷积层执行常规卷积,但恢复其空间变换。

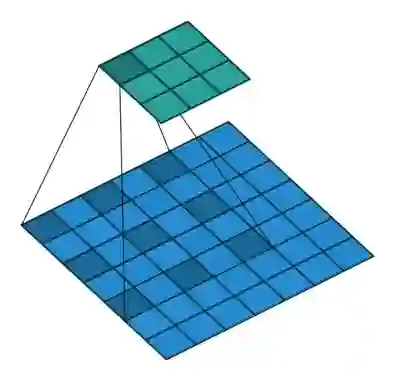

2D卷积,没有填充,步幅为2,内核为3


此时你应该很困惑,让我们看一个具体的例子。将5×5的图像送入卷积层。步幅设置为2,填充停用,内核为3x3。这导致2x2图像。


如果我们想要反转这个过程,我们需要逆数学运算,以便从我们输入的每个像素生成9个值。然后,我们以2的步幅遍历输出图像。这将是反卷积。


转换2D卷积,没有填充,步幅为2,内核为3


转置卷积不会这样做。的共同点是它保证输出也是5x5图像,同时仍然执行正常的卷积操作。为此,我们需要在输入上执行一些花哨的填充。


正如您现在可以想象的那样,此步骤不会从上面颠倒过程。至少不涉及数值。


它只是从之前重建空间分辨率并执行卷积。这可能不是数学逆,但对于编码器 - 解码器架构,它仍然非常有用。这样我们就可以将图像的升级与卷积相结合,而不是进行两个单独的处理。


可分离的卷积

在可分离的卷积中,我们可以将内核操作分成多个步骤。让我们将卷积表示为y = conv(x,k),其中y是输出图像,x是输入图像,k是核。简单。接下来,假设k可以通过以下公式计算:k = k1.dot(k2)。这将使它成为可分离的卷积,因为我们可以通过用k1和k2进行2个1D卷积来得到相同的结果,而不是用k进行2D卷积。

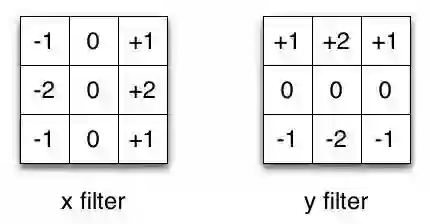

Sobel X和Y滤镜


以Sobel内核为例,它通常用于图像处理。你可以通过乘以向量[1,0,-1]和[1,2,1] .T得到相同的内核。在执行相同操作时,这将需要6个而不是9个参数。上面的例子显示了所谓的空间可分卷积,据我所知,它不用于深度学习。


编辑:实际上,通过堆叠1xN和Nx1内核层,可以创建与空间可分离卷积非常相似的东西。这最近在一个名为EffNet的架构中使用,显示了有希望的结果。


在神经网络中,我们通常使用称为深度可分离卷积的东西。这将执行空间卷积,同时保持通道分离,然后进行深度卷积。在我看来,通过一个例子可以较好地理解它。


假设我们在16个输入通道和32个输出通道上有一个3x3卷积层。详细情况是,32个3x3核遍历16个通道中的每个通道,产生512(16x32)个特征映射。接下来,我们通过添加它们来合并每个输入通道中的1个特征图。由于我们可以做32次,我们得到了我们想要的32个输出通道。


对于同一示例中的深度可分离卷积,我们遍历16个通道,每个通道有1个3x3内核,为我们提供了16个特征映射。现在,在合并任何东西之前,我们遍历这16个特征映射,每个特征映射有32个1x1卷积,然后才开始将它们加在一起。这导致656(16x3x3 + 16x32x1x1)参数与上面的4608(16x32x3x3)参数相反。


该示例是深度可分离卷积的特定实现,其中所谓的深度乘数为1.这是迄今为止这种层的最常见设置。我们这样做是因为空间和深度信息可以解耦的假设。看一下Xception模型的表现,这个理论似乎有效。由于其有效使用参数,深度可分离卷积也用于移动设备。
