TensorFlow 2.0 部署：TensorFlow Serving

文 / 李锡涵，Google Developers Expert

节选自《简单粗暴 TensorFlow 2.0》，回复关键字“手册”获取合集

在上一篇文章中，我们介绍了使用 SavedModel 进行模型导出的方式。本篇文章将介绍使用 TensorFlow Serving 在服务器上进行模型部署。部署后，用户只需向服务器的特定接口 API 发送数据，即可获得模型推理后的结果。

当我们将模型训练完毕后，往往需要将模型在生产环境中部署。最常见的方式，是在服务器上提供一个 API，即客户机向服务器的某个 API 发送特定格式的请求，服务器收到请求数据后通过模型进行计算，并返回结果。如果仅仅是做一个 Demo，不考虑高并发和性能问题，其实配合 Flask 等 Python 下的 Web 框架就能非常轻松地实现服务器 API。不过，如果是在真的实际生产环境中部署，这样的方式就显得力不从心了。这时，TensorFlow 为我们提供了 TensorFlow Serving 这一组件，能够帮助我们在实际生产环境中灵活且高性能地部署机器学习模型。

• Flask
  https://palletsprojects.com/p/flask/

TensorFlow Serving 安装

TensorFlow Serving 可以使用 apt-get 或 Docker 安装。在生产环境中，推荐 使用 Docker 部署 TensorFlow Serving。不过此处出于教学目的，介绍依赖环境较少的 apt-get 安装。

• 使用 Docker 部署 TensorFlow Serving
  https://tensorflow.google.cn/tfx/serving/docker

• apt-get 安装
  https://tensorflow.google.cn/tfx/serving/setup#installing_using_apt

警告
软件的安装方法往往具有时效性，本节的更新日期为 2019 年 8 月。若遇到问题，建议参考 TensorFlow 网站上的最新安装说明 进行操作。

首先设置安装源：

 # 添加Google的TensorFlow Serving源
echo "deb [arch=amd64] http://storage.googleapis.com/tensorflow-serving-apt stable tensorflow-model-server tensorflow-model-server-universal" | sudo tee /etc/apt/sources.list.d/tensorflow-serving.list
 # 添加gpg key
curl https://storage.googleapis.com/tensorflow-serving-apt/tensorflow-serving.release.pub.gpg | sudo apt-key add -

更新源后，即可使用 apt-get 安装 TensorFlow Serving

sudo apt-get update
sudo apt-get install tensorflow-model-server

提示
在运行 curl 和 apt-get 命令时，可能需要设置代理。
curl 设置代理的方式为 -x 选项或设置 http_proxy 环境变量，即

export http_proxy=http://代理服务器IP:端口

或

curl -x http://代理服务器IP:端口 URL

apt-get 设置代理的方式为 -o 选项，即

sudo apt-get -o Acquire::http::proxy="http://代理服务器IP:端口" ...

Windows 10 下，可以在 Linux 子系统（WSL） 内使用相同的方式安装 TensorFlow Serving。

TensorFlow Serving 模型部署

TensorFlow Serving 可以直接读取 SavedModel 格式的模型进行部署（导出模型到 SavedModel 文件的方法见 @前文 ）。使用以下命令即可：

tensorflow_model_server \
    --rest_api_port=端口号（如8501） \
    --model_name=模型名 \
    --model_base_path="SavedModel格式模型的文件夹绝对地址（不含版本号）"

注解
TensorFlow Serving 支持热更新模型，其典型的模型文件夹结构如下：

/saved_model_files
    /1      # 版本号为1的模型文件
        /assets
        /variables
        saved_model.pb
    ...
    /N      # 版本号为N的模型文件
        /assets
        /variables
        saved_model.pb

上面 1~N 的子文件夹代表不同版本号的模型。当指定 --model_base_path 时，只需要指定根目录的 绝对地址 （不是相对地址）即可。例如，如果上述文件夹结构存放在 home/snowkylin 文件夹内，则 --model_base_path 应当设置为 home/snowkylin/saved_model_files （不附带模型版本号）。TensorFlow Serving 会自动选择版本号最大的模型进行载入。

Keras Sequential 模式模型的部署

由于 Sequential 模式的输入和输出都很固定，因此这种类型的模型很容易部署，无需其他额外操作。例如，要将 [@前文使用 SavedModel 导出的 MNIST 手写体识别模型] （使用 Keras Sequential 模式建立）以  MLP 的模型名在  8501 端口进行部署，可以直接使用以下命令：

tensorflow_model_server \
--rest_api_port=8501 \
--model_name=MLP \
--model_base_path="/home/…/…/saved" # 文件夹绝对地址根据自身情况填写，无需加入版本号

然后就可以按照 后文 的介绍 ，使用 gRPC 或者 RESTful API 在客户端调用模型了。

• 后文
  https://tf.wiki/en/deployment/serving.html#call-serving-api

自定义 Keras 模型的部署

使用继承 tf.keras.Model 类建立的自定义 Keras 模型的自由度相对更高。因此当使用 TensorFlow Serving 部署模型时，对导出的 SavedModel 文件也有更多的要求：

• 需要导出到 SavedModel 格式的方法（比如 call ）不仅需要使用 @tf.function 修饰，还要在修饰时指定 input_signature 参数，以显式说明输入的形状。该参数传入一个由 tf.TensorSpec 组成的列表，指定每个输入张量的形状和类型。例如，对于 MNIST 手写体数字识别，我们的输入是一个 [None, 28, 28, 1] 的四维张量（ None 表示第一维即 Batch Size 的大小不固定），此时我们可以将模型的 call 方法做以下修饰：

class MLP(tf.keras.Model):
    ...

    @tf.function(input_signature=[tf.TensorSpec([None, 28, 28, 1], tf.float32)])
    def call(self, inputs):
        ...

• 在将模型使用 tf.saved_model.save 导出时，需要通过 signature 参数提供待导出的函数的签名（Signature）。简单说来，由于自定义的模型类里可能有多个方法都需要导出，因此，需要告诉 TensorFlow Serving 每个方法在被客户端调用时分别叫做什么名字。例如，如果我们希望客户端在调用模型时使用 call 这一签名来调用 model.call 方法时，我们可以在导出时传入 signature 参数，以 dict 的键值对形式告知导出的方法对应的签名，代码如下：

model = MLP()
...
tf.saved_model.save(model, "saved_with_signature/1", signatures={"call": model.call})

以上两步均完成后，即可使用以下命令部署：

tensorflow_model_server \
    --rest_api_port=8501 \
    --model_name=MLP \
    --model_base_path="/home/.../.../saved_with_signature"  # 修改为自己模型的绝对地址

在客户端调用以 TensorFlow Serving 部署的模型

TensorFlow Serving 支持以 gRPC 和 RESTful API 调用以 TensorFlow Serving 部署的模型。 本手册主要介绍较为通用的 RESTful API 方法。

RESTful API 以标准的 HTTP POST 方法进行交互，请求和回复均为 JSON 对象。为了调用服务器端的模型，我们在客户端向服务器发送以下格式的请求：

服务器 URI:http://服务器地址:端口号/v1/models/模型名:predict

请求内容：

{
    "signature_name": "需要调用的函数签名（Sequential模式不需要）",
    "instances": 输入数据
}

响应：

{
    "predictions": 返回值
}

Python 客户端示例

以下示例使用 Python 的 Requests 库（你可能需要使用  pip install requests 安装该库）向本机的 TensorFlow Serving 服务器发送 MNIST 测试集的前 10 幅图像并返回预测结果，同时与测试集的真实标签进行比较。

• Python 的 Requests 库
  https://2.python-requests.org//zh_CN/latest/user/quickstart.htm

import json
import numpy as np
import requests
from zh.model.utils import MNISTLoader


data_loader = MNISTLoader()
data = json.dumps({
    "instances": data_loader.test_data[0:3].tolist()
    })
headers = {"content-type": "application/json"}
json_response = requests.post(
    'http://localhost:8501/v1/models/MLP:predict',
    data=data, headers=headers)
predictions = np.array(json.loads(json_response.text)['predictions'])
print(np.argmax(predictions, axis=-1))
print(data_loader.test_label[0:10])

输出：

[7 2 1 0 4 1 4 9 6 9]
[7 2 1 0 4 1 4 9 5 9]

可见预测结果与真实标签值非常接近。

对于自定义的 Keras 模型，在发送的数据中加入  signature_name 键值即可，即将上面代码的  data 建立过程改为

data = json.dumps({
    "signature_name": "call",
    "instances": data_loader.test_data[0:10].tolist()
    })

Node.js 客户端示例

以下示例使用 Node.js 将下图转换为 28*28 的灰度图，发送给本机的 TensorFlow Serving 服务器，并输出返回的预测值和概率。（其中使用了 图像处理库 jimp 和 HTTP 库 superagent ，可使用  npm install jimp 和  npm install superagent 安装）

• Node.js
  https://nodejs.org/zh-cn/

• 图像处理库 jimp
  https://github.com/oliver-moran/jimp

• HTTP 库 superagent
  https://visionmedia.github.io/superagent/




test_pic_tag_5.png ：一个由作者手写的数字 5（运行下面的代码时可下载该图片并放在与代码同一目录下）

const Jimp = require('jimp')
const superagent = require('superagent')

const url = 'http://localhost:8501/v1/models/MLP:predict'

const getPixelGrey = (pic, x, y) => {
  const pointColor = pic.getPixelColor(x, y)
  const { r, g, b } = Jimp.intToRGBA(pointColor)
  const gray =  +(r * 0.299 + g * 0.587 + b * 0.114).toFixed(0)
  return [ gray / 255 ]
}

const getPicGreyArray = async (fileName) => {
  const pic = await Jimp.read(fileName)
  const resizedPic = pic.resize(28, 28)
  const greyArray = []
  for ( let i = 0; i< 28; i ++ ) {
    let line = []
    for (let j = 0; j < 28; j ++) {
      line.push(getPixelGrey(resizedPic, j, i))
    }

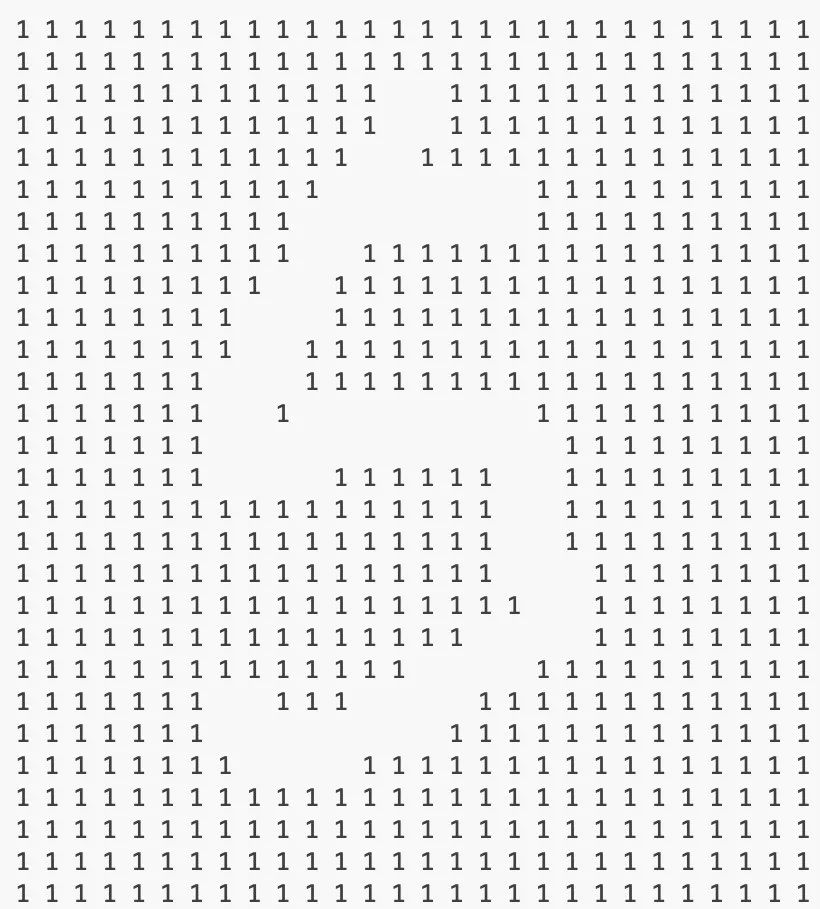

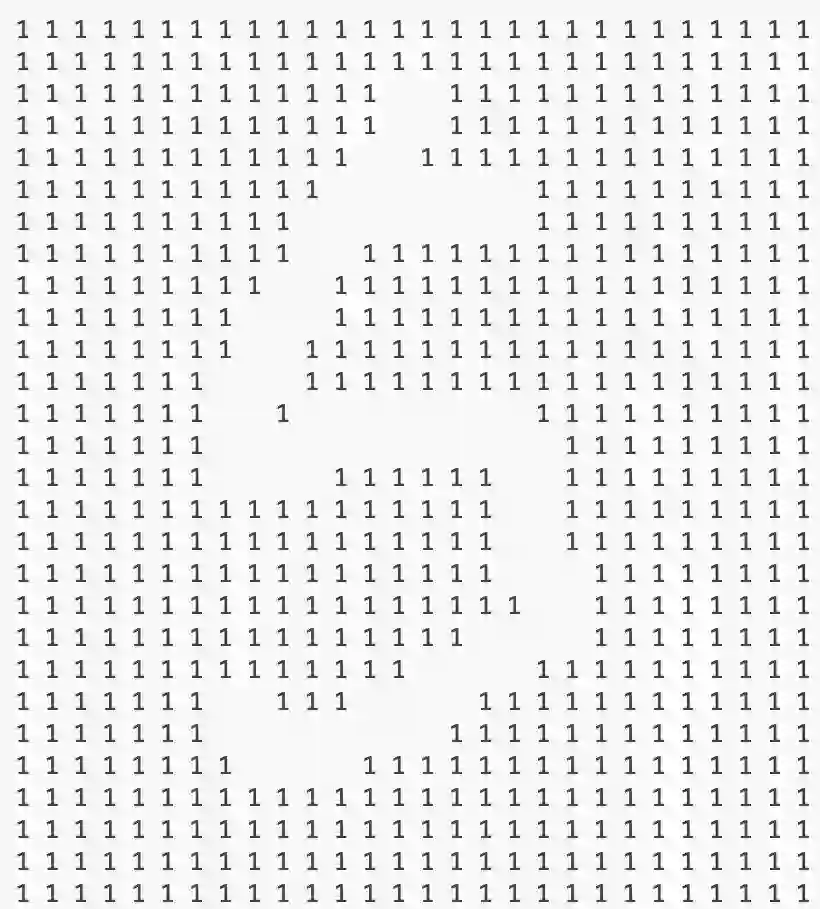

    console.log(line.map(_ => _ > 0.3 ? ' ' : '1').join(' '))
    greyArray.push(line)
  }
  return greyArray
}

const evaluatePic = async (fileName) => {
  const arr = await getPicGreyArray(fileName)
  const result = await superagent.post(url)
    .send({
      instances: [arr]
    })
  result.body.predictions.map(res => {
    const sortedRes = res.map((_, i) => [_, i])
    .sort((a, b) => b[0] - a[0])
    console.log(`我们猜这个数字是${sortedRes[0][1]}，概率是${sortedRes[0][0]}`)
  })
}

evaluatePic('test_pic_tag_5.png')

运行结果为：

我们猜这个数字是 5，概率是 0.846008837

可见输出结果符合预期。

注解
如果你不熟悉 HTTP POST，可以参考 文档。事实上，当你在用浏览器填写表单（比方说性格测试）并点击 “提交” 按钮，然后获得返回结果（比如说 “你的性格是 ISTJ”）时，就很有可能是在向服务器发送一个 HTTP POST 请求并获得了服务器的回复。

• 文档
  https://www.runoob.com/tags/html-httpmethods.html

RESTful API 是一个流行的 API 设计理论，可以参考 文档 获得简要介绍。

• 文档
  http://www.ruanyifeng.com/blog/2014/05/restful_api.html



关于 TensorFlow Serving 的 RESTful API 的完整使用方式可参考文档 (https://tensorflow.google.cn/tfx/serving/api_rest) 。

** 本节由来自豆瓣阅读的王子阳撰写。
