创建自定义 TFX 组件

2020 年 2 月 17 日 TensorFlow

文 / Ruoyu Liu 和 Robert Crowe，来自 TFX 团队

TensorFlow Extended (TFX) 是 Google 专为生产环境的机器学习流水线 (ML Pipeline) 部署而打造的平台，是 Google 机器学习服务和应用的中坚力量。目前我们已开放 TFX 的源代码，各地的开发者可在生产级 TFX 流水线上创建与部署自己的模型。

TFX 可以用多种方式扩展与自定义。我们曾在之前的文章中讲述过如何通过自定义 Executor 来变更 TFX 组件的行为。在本文中，我们将展示如何通过创建一个全新的 TFX 组件以及使用 TFX 流水线来自定义 TFX。

简介

TFX 提供了一套标准组件，可以进行组合从而形成标准的 ML 工作流。尽管这一套标准组件可以满足许多场景的需求，但仍有部分场景有额外需求，需进行定制。这些场景可以使用我们接下介绍的 自定义组件 来扩展 TFX。

在之前的一篇文章中，我们介绍过上下游语义（组件的输入和输出）与相同的场景，这类情况可以通过复用现有的组件并替换 Executor 的行为来创建新的 “半自定义” 组件。现有组件既可以是标准组件之一，也可以是您或其他人创建的自定义组件。

但是，如果新组件的上下游语义与现有组件不同，那么您需要创建新的 “完全自定义” 的自定义组件，这也是本文的主题。

文章后半部分将说明如何使用简单的HelloWorld组件从头开始创建自定义组件。为简单起见，HelloWorld 组件只会将所有输入复制为自己的输出，并提供给下游组件使用，以演示消耗和发出数据工件。

改进的流水线工作流

在开始编写代码之前，让我们看一下使用新的自定义组件更新后的工作流。如下方 图 1 和 图 2 所示，我们将在 ExampleGen和所有依赖示例数据的下游组件之间加入新的 HelloWorld 组件。这意味着新组件：

需要将 ExampleGen 的输出作为输入之一
需要生成与 ExampleGen 相同类型的输出，以便最初依赖 ExampleGen 的组件得到相同的输入类型

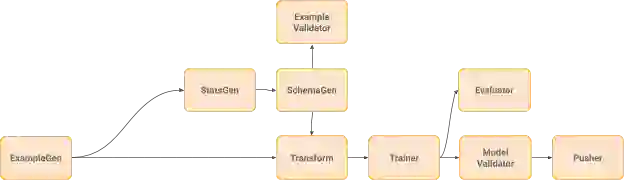

图 1 原工作流

图 2 加入新的自定义组件之后

构建自己的自定义组件

接下来，我们将逐步构建新组件。

通道

TFX 通道 (Channel) 是一个将数据生成者和数据消费者模型连接起来的抽象概念。从概念上讲，一个组件从通道读取输入工件，并将输出工件写入通道，作为下游组件的输入。通道使用工件类型进行类型化（如下一节所述），这意味着写入通道或从通道读取的所有工件都具有相同的工件类型。

ComponentSpec

首先，定义新组件的输入和输出，以及在组件执行中将会使用的其他参数。在 ComponentSpec类中，我们将定义带有详细类型信息的协定。需要三个参数：

INPUTS：传递到组件 Executor 的输入工件的类型化参数字典。通常，输入工件是上游组件的输出，因此具有相同的类型。
OUTPUTS：由组件生成的输出工件的类型化参数字典。
PARAMETERS：传递到组件 Executor 的额外的ExecutionParameter项目字典。我们希望在 DSL 流水线中能灵活定义并将这些非工件参数传递至执行。

如上一节所述，我们需要保证：

因为 ExampleGen的输出直接传递给 HelloWorld 组件并作为输入之一，所以两者类型需要相同。如 图 3 所示， 'input_data'是它的规格。
因为原先下游组件得到的是 ExampleGen 的输出，而现在是 HelloWorld 组件的输出之一，所以两者类型需要相同。如 图 3 所示，'output_data'是它的规格 (Spec)。

在 Parameters 规格部分，出于演示目的，只声明'name'。

class HelloComponentSpec(types.ComponentSpec):
  """ComponentSpec for Custom TFX Hello World Component."""
  # The following declares inputs to the component.
  INPUTS = {
    'input_data': ChannelParameter(type=standard_artifacts.Examples),
  }
  # The following declares outputs from the component.
  OUTPUTS = {
    'output_data': ChannelParameter(type=standard_artifacts.Examples),
  }
  # The following declares extra parameters used to create an instance of
  # this component
  PARAMETERS = {
    'name': ExecutionParameter(type=Text),
  }

图 3 HelloWorld 组件的 ComponentSpec

Executor

下一步，我们来为新组件的 Executor 编写代码。如另一篇文章所讨论的，我们需要创建 base_executor.BaseExecutor 的新子类并覆写其 Do 函数。

class Executor(base_executor.BaseExecutor):
  """Executor for HelloWorld component."""
  ...
  def Do(self, input_dict: Dict[Text, List[types.Artifact]],
         output_dict: Dict[Text, List[types.Artifact]],
         exec_properties: Dict[Text, Any]) -> None:
    ...
    split_to_instance = {}
    for artifact in input_dict['input_data']:
      for split in json.loads(artifact.split_names):
        uri = os.path.join(artifact.uri, split)
        split_to_instance[split] = uri
    for split, instance in split_to_instance.items():
      input_dir = instance
      output_dir = artifact_utils.get_split_uri(
          output_dict['output_data'], split)
      for filename in tf.io.gfile.listdir(input_dir):
        input_uri = os.path.join(input_dir, filename)
        output_uri = os.path.join(output_dir, filename)
        io_utils.copy_file(src=input_uri, dst=output_uri, overwrite=True)

图 4 HelloWorld 组件的 Executor

如 图 4 所示，我们可以使用之前在 ComponentSpec 中定义的相同键值来获得输入和输出工件以及运行环境参数。在获得所有需要的值之后，我们可以继续使用这些值来添加更多的逻辑，并将输出写入输出工件 ('output_data') 所指向的 URI 中。

在继续下一步之前，先进行测试！我们已创建一个脚本，供您在投入生产之前测试您的 Executor。您需要编写类似的代码来对您的代码进行单元测试。与其他生产软件的部署一样，在为 TFX 开发时，应确保具有良好的测试覆盖范围和强大的 CI/CD 框架。

组件接口

我们已经完成最复杂的部分了，接下来就需要将这些部分组装到组件接口中，以使组件可以在流水线中使用。如 图 5 所示，这一过程需要以下步骤：

定义组件接口为 base_component.BaseComponent 子类；
用 HelloComponentSpec 类为 SPEC_CLASS指定一个类变量；
用 Executor 类为 EXECUTOR_SPEC指定一个类变量；
用参数定义 __init__() 函数，以构造HelloComponentSpec的实例，并使用值和可选名调用super()函数。

创建组件实例后，将调用 base_component.BaseComponent 类中的类型检查逻辑，以确保传入的参数与 HelloComponentSpec 类中定义的参数类型兼容。

from hello_component import executor
class HelloComponent(base_component.BaseComponent):
  """Custom TFX HelloWorld Component."""
  SPEC_CLASS = HelloComponentSpec
  EXECUTOR_SPEC = executor_spec.ExecutorClassSpec(executor.Executor)

  def __init__(self,
               input_data: channel.Channel,
               output_data: channel.Channel,
               name: Text):
    if not output_data:
      examples_artifact = standard_artifacts.Examples()
      examples_artifact.split_names = input_data.get()[0].split_names
      output_data = channel_utils.as_channel([examples_artifact])
    spec = HelloComponentSpec(input_data=input_data,
                              output_data=output_data, name=name)
    super(HelloComponent, self).__init__(spec=spec)

图 5 组件接口

加入 TFX 流水线

到这里，经过前几节的准备工作，我们的全新组件已可以投入使用。让我们将其加入芝加哥出租车示例流水线中。除了添加新组件的实例之外，我们还需要：

我们实例化原本使用 ExampleGen 的输出，现在需调整参数至我们新组件的输出
在构造流水线时，将新的组件实例添加到组件列表中

图 6 突出显示了这些变更。可以在我们的 GitHub 代码库中找到完整的示例。

def _create_pipeline():
  ...
  example_gen = CsvExampleGen(input_base=examples)
  hello = component.HelloComponent(
      input_data=example_gen.outputs['examples'], name=u'HelloWorld')
  statistics_gen = StatisticsGen(examples=hello.outputs['output_data'])
  return pipeline.Pipeline(
      ...
      components=[example_gen, hello, statistics_gen],
      ...
  )

图 6 使用新的组件
