微信里识别LOGO又快又准？背后有OCR模块一份功劳

导语

LOGO作为公司或品牌的代表性标志，具有较强的识别和推广作用。本文将介绍 微信扫一扫及长按识图中LOGO检测及识别的相关技术。

一、背景

扫一扫识物和长按识图上线以来，可识别的类目已经从商品扩充到了包含植物、动物、地标、菜品、汽车、名画等的各个垂类。随着用户量的上升，对于LOGO检测和识别的需求愈发强烈，LOGO作为品牌的标识，可以让用户快速认识和了解品牌，同时也能更快地接入商家的服务，进入到商家的公众号及小程序。

二、难点分析

针对LOGO识别，最直接的解决思路就是检测到query图中的logo区域进行分类，或者采用检索的方式从gallery里面找到距离最近的图片，同时需要限制这个距离剔除库中不存在此LOGO的情况。但在实现过程中，我们发现LOGO识别主要存在以下难点：

1、LOGO款式多，同一商家可能具有不同款LOGO，且不同款间类间差异小；

2、LOGO既有纯文本的样式，又有纯图案的样式，还有艺术字样式；

3、LOGO更新迭代快，商家可能不定时更换LOGO，要求模型的变通性强。

三、整体解决方案

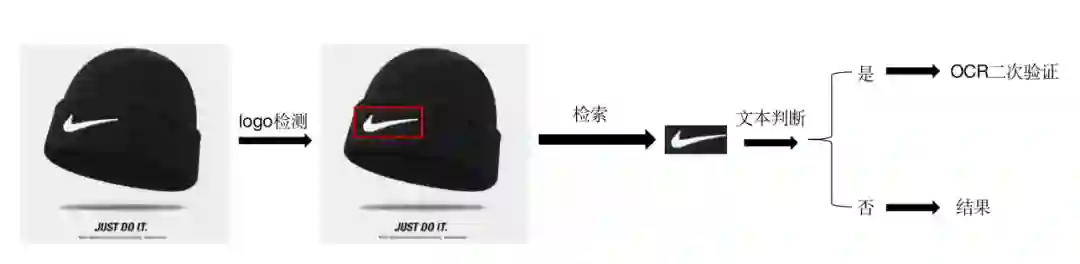

针对以上难点，我们在设计LOGO识别方案时，为了更加灵活的迭代算法，采用了检索的方式。同时，由于视觉检索模型对于文本的特征表达能力不足，为了兼顾了文本和图案类型的LOGO， 我们还引入了OCR模块来进行二次验证，最终得到了如下图所示的整体解决方案。

如上图所示，首先进行LOGO检测获取目标区域，再对目标进行检索找到top1检索距离小于一定阈值的结果作为预识别结果，根据预识别结果判断是否为文本，如果为文本则进行OCR识别后做二次验证，计算文本相似度，满足一定阈值条件才输出结果，如果不是文本则在直接输出结果。

3.1 LOGO检测

在进行LOGO识别前，首先需要解决的问题是在图像中检测到LOGO，我们起初尝试复用 多源异构数据的检测器进行LOGO分支的开发，但实现中发现LOGO数据会与历史遗留的大部分商品数据的存在重叠，异构模式下两个冲突的分支对主干backbone会产生影响，由于LOGO广泛存在于商品中，且大部分LOGO为较小的目标。

为了更好地检测LOGO且不对主干商品和垂类检测产生影响，我们构造了一个独立于商品检测器的双流retinanet LOGO检测器。我们将数据分为两类，一类是具有表观一致性的LOGO数据，另一类是无表观一致性的数据利用全图框来表征（如大量的背景图及噪声类)，两组数据独立交替更新参数共享的检测网络。最后引入全图分类模块和梯度裁剪策略，加快模型收敛防止梯度爆炸。部署阶段我们采用TensorRT int8量化模型来进行优化提速。

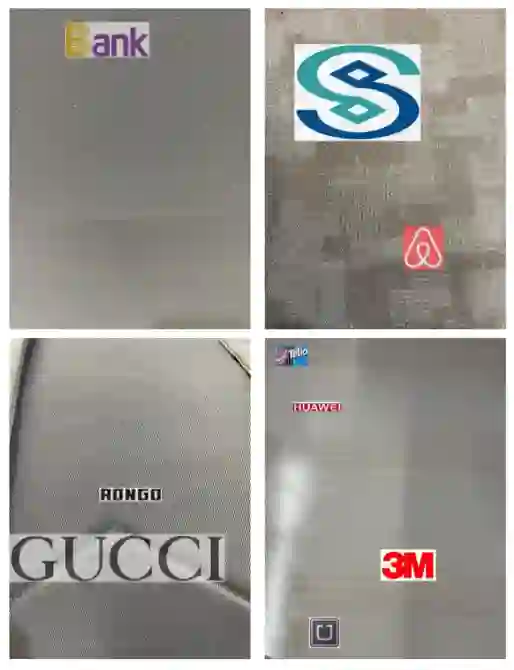

此外，为了解决长按识图场景下对于部分商家图片的LOGO大多是拼接在图片角落的方式，或者以水印方式贴上的LOGO，我们引入了一个在线LOGO拼接的数据增强方式。对于标注好的真实样本，将LOGO的patch作为增强样本，随机padding到原图无LOGO处。在合成过程中，我们主要采用了以下两种方式来随机合成：

（1）mixup方式

mixup是对图像进行混类增强的算法，可以将不同类之间的图像进行混合，从而扩充训练数据集。

mixed_imgx=λ∗imgx+(1−λ)∗logo_patch

（2）替换式

直接对目标区域位置进行图像替换，类似构建水印的方式直接合成。

具体实现中也会采用两种方式来选取合成区域，一种是将图像划分为特定子区域，在无LOGO区域内采用上述方式合成，另一种是采用特定角落区域合成LOGO。

3.2 LOGO识别

在LOGO识别环节，我们观察到LOGO具有样式多且款式多的情况。LOGO的类间差异大，LOGO的形式可能有图案等视觉表征能力强的类别，也有文本类等视觉表征能力差的类别，以及介于两者之间的艺术字类目。另一方面，同一款商家可能具有多款LOGO，包括LOGO升级迭代带来的多款LOGO，以及同时包含文本类和图案类的LOGO的情况。

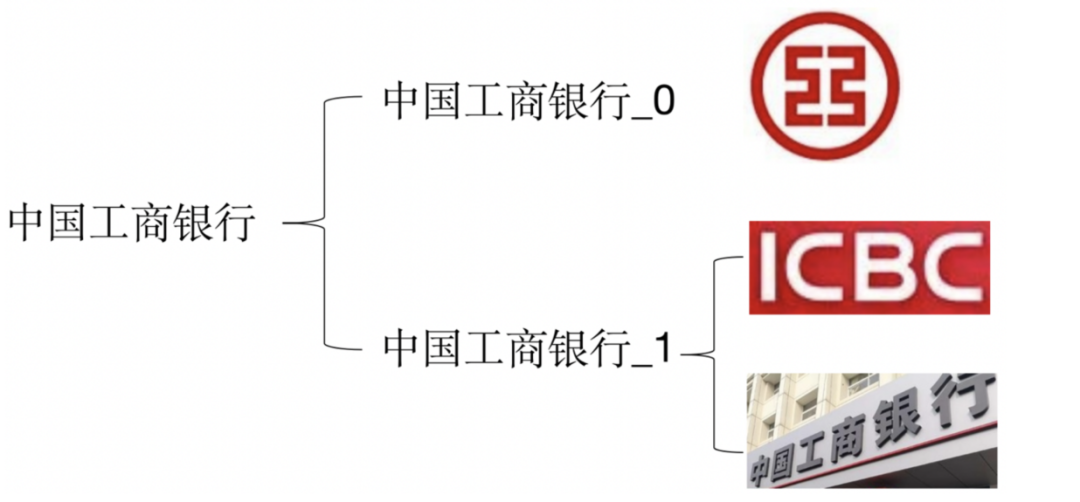

为了实现文本类LOGO与图案类LOGO（包含艺术字）的区别，以中国工商银行为例我们构建了新的LOGO体系如下图所示。其中由于纯CNN模型对于文本图像的视觉特征表达能力不足，因此 我们引入了OCR模型来对文本类的样本进行进一步地检验。

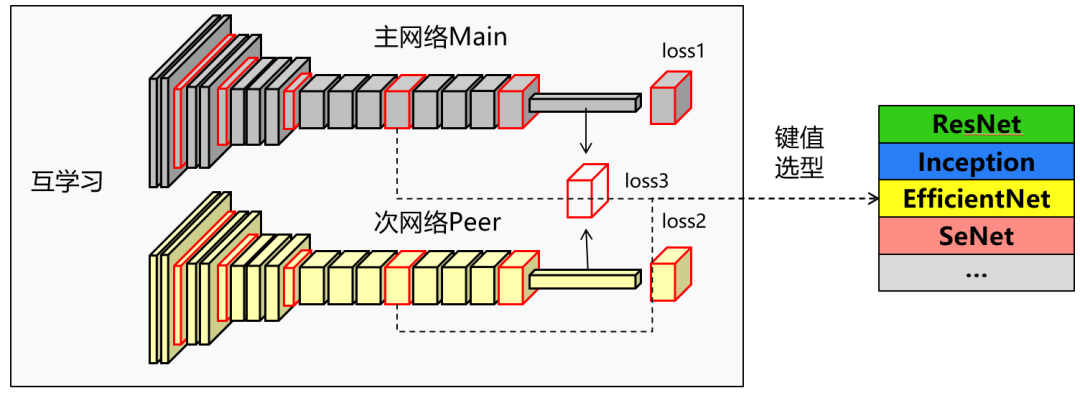

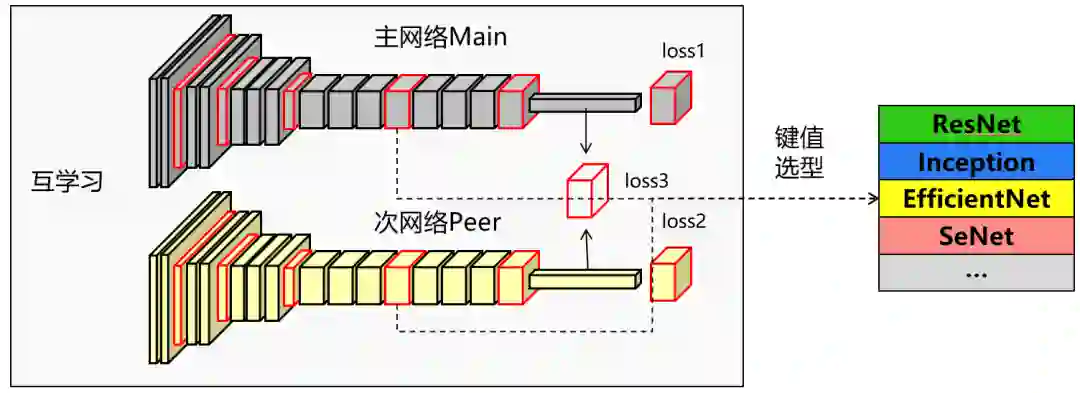

识别模型训练过程中，我们将同一个商家的不同款式LOGO作为不同的类别来进行细粒度分类模型的训练，沿用其他垂类基于互学习训练的网络（如下图所示）来作为特征提取backbone，基于resnet152和inceptionv4的互学习结构训练分类模型，去掉fc后通过网络提取特征，最终构建faiss库进行LOGO检索。

在LOGO体系分类中对于文本类的样本，视觉特征表达能力有所欠缺，对于部分相似的文本容易出现误召回，为此我们设计了OCR二次验证模块。我们会对query区域进行文字识别，然后计算query与召回结果的文本相似度，选取一定阈值作为输出条件。关于OCR相关算法介绍可参考 微信OCR图片文字提取。

四、总结与展望

本文介绍了微信扫一扫中LOGO检测及识别的相关算法。 LOGO识别上线后丰富了扫一扫及识图的场景，同时也能推送相关的商家官方区或者公众号，更便于用户寻求相关服务。

后续对于LOGO识别的探索还可以从更多方向进行。一方面可以在LOGO检测端引入OCR文本检测的相关算法，如引入dbnet[5]的分割监督，从而端到端得到LOGO的文本概率值，另一方面可以在识别过程中的特征表达中直接计算预测文本与top1的文本相似度。

参考文献

[1] Wang H, Bai X, Yang M, et al. Scene Text Retrieval via Joint Text Detection and Similarity Learning[C]//Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition. 2021: 4558-4567.

[2] He K, Zhang X, Ren S, et al. Deep residual learning for image recognition[C]//Proceedings of the IEEE conference on computer vision and pattern recognition. 2016: 770-778.

[3] Szegedy C, Ioffe S, Vanhoucke V, et al. Inception-v4, inception-resnet and the impact of residual connections on learning[C]//Proceedings of the AAAI Conference on Artificial Intelligence. 2017, 31(1).

[4] Lin T Y, Goyal P, Girshick R, et al. Focal loss for dense object detection[C]//Proceedings of the IEEE international conference on computer vision. 2017: 2980-2988.

[5] Liao M, Wan Z, Yao C, et al. Real-time scene text detection with differentiable binarization[C]//Proceedings of the AAAI Conference on Artificial Intelligence. 2020, 34(07): 11474-11481.

[6] https://github.com/ultralytics/yolov5
