作者丨科技猛兽

编辑丨极市平台

极市导读

本文首先对模型压缩进行了综述，论述目前深度学习存在的挑战，同时对三种高效自动机器流水线方法ProxyLessNAS、AMC和AMC进行了详细的介绍。最后探讨了如何进行网络体系结构、剪枝和量化策略的联合搜索。>>周二直播！田值：实例分割创新式突破BoxInst，仅用Box标注，实现COCO 33.2AP！

1 为什么要进行Model Compression？

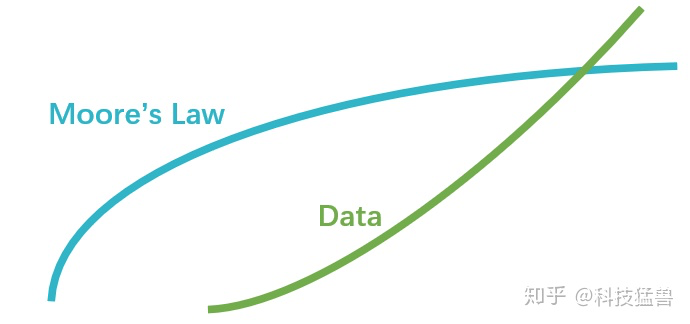

摩尔定律告诉我们：芯片的性能每隔18个月将会提高一倍。

尽管摩尔定律的现象已经被观察到了数十年，但是，它仍应该被视为一种对现象的观测或对未来的推测，而不是一个物理定律。

换句话说，未来的增长率在逻辑上无法保证会跟过去的数据一样，也就是逻辑上无法保证摩尔定律会持续下去。而且，摩尔定律已经在2013年年底放缓。

比如说英特尔在22纳米跟14纳米的CPU制程上已经放慢了技术更新的脚步，之后的时间里，晶体管数量密度预计只会每3年增加一倍。

而另一方面，在现代深度学习中，更复杂的问题往往需要更复杂的计算量来处理；摩尔定律的放缓使得当前的算力往往无法满足复杂AI问题的要求，尤其是在移动端这种算理有限的设备上面。

评价一个深度学习模型，除了Accuracy之外，我们还要考虑下面这5个方面：

延迟：Latency (ms)
能耗：Energy Consumption (J/度电)
计算量：Computational Cost (FLOPs/BitOPs)
模型参数量：Parameter (M)
运行占用内存：Memory (MB)

所以当前深度学习面临的一个挑战是：模型非常大 (Large Model Size)，也就需要大量的能源消耗 (Large Energy Consumption)，密集的计算量 (Computation Intensive)和密集的内存占用 (Memory Intensive)。以上问题使得模型在部署的过程中会遇到很大的挑战。

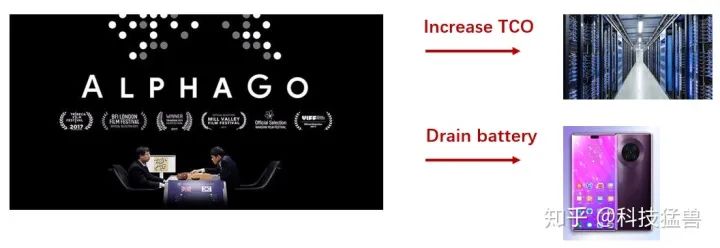

举一个例子： AlphaGo打一局比赛约需要1920块CPU和280块GPU的算力，以及3000$的电费(electric bill)，对于端侧设备 (Edge-side devices)来讲，会很快耗尽电池的电量 (Drains Battery)；对于数据中心来讲会增加总持有成本TCO (Total Cost of Ownership)。

所以，模型压缩对于深度学习的部署来讲意义重大，尤其是硬件资源受限的端侧设备。

模型压缩的方法有很多，可以参考下面的链接：

深入浅出的模型压缩：你一定从未见过如此通俗易懂的Slimming操作

科技猛兽：模型压缩工作总结
https://zhuanlan.zhihu.com/p/262359207

借助AutoML技术，可以使得深度学习模型变得更加高效，以部署在端侧设备上面。所以本文介绍的重点是这一流水线具体是什么样的，以及后续有哪些改进的工作。

2 自动机器学习流水线 (AutoML Pipeline)：让模型更加高效

2.1 自动机器学习的流水线

自动机器学习流水线是指基于自动机器学习（AutoML）完成模型的优化过程。

输入： 模型要部署的目标硬件设备。约束条件(Latency，Energy Consumption，Model Size，Memory，FLOPs等)。

输出： 部署的模型。

中间过程：

AutoML搜索最适宜的模型架构，最大化精度。

对这个模型进行压缩，减少参数量。

对压缩后的模型进行量化，进一步减少内存占用。

2.2 第1步：ProxyLessNAS：搜索最适宜的模型架构

MIT： ProxyLessNAS: Direct Neural Architecture Search on Target Task and Hardware

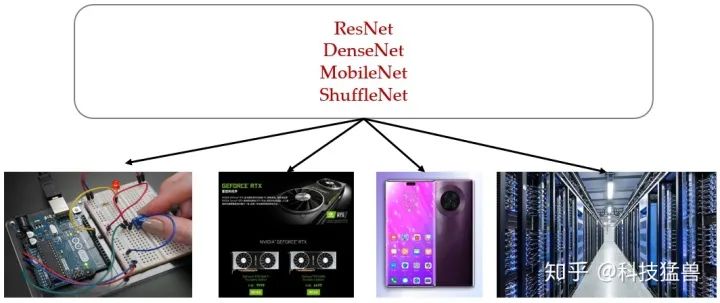

刚才讲到，当把模型部署在手机，头盔，智能手表，手环等移动端设备的时候，我们不仅希望模型的准确度高，还希望它具有低的延迟和低的耗电量。以往的做法是将相同的模型不加改进而直接部署在多种设备上面，比如下图：

这种做法的优点是简单快捷，不需要任何额外的设计成本；但是这种做法的缺点是没有考虑到不同硬件设备之间的差异性：比如GPU的并行度 (Degree of Parallelism)比CPU要高，cache size更大，内存带宽 (Memory bandwidth，单位时间里存储器所存取的信息量，也称为存储器在单位时间内读出/写入的位数或字节数)性能也有不同。因此使用同样的模型得到的结果往往是次优的。

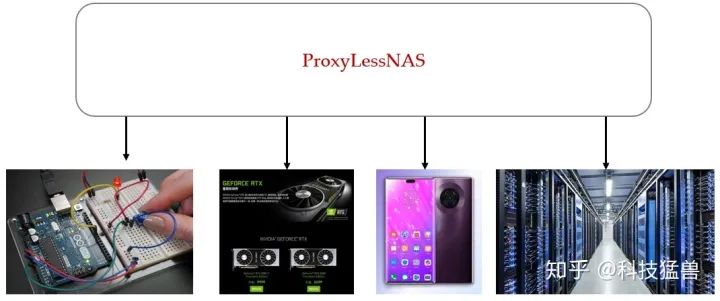

ProxyLessNAS解决的就是这个问题，即希望针对不同的硬件设备专业化神经网络模型，以在目标硬件设备上面获得更好的准确率和较高的硬件效率。

为每个硬件设计专门的深度学习模型代价是十分高昂的，往往需要请一个组的深度学习专家来进行模型设计和调参，显然是无法承受的。于是我们考虑使用AutoML的方法，自动化地设计神经网络的模型，来替代人类专家进行神经网络架构的设计，一定程度上能够解决人力资源不足的问题。

但是，神经架构搜索的成本是十分高昂的，谷歌提出的NASNet在小规模数据集CIFAR-10上面搜索一次所需要的时间，换算成单块GPU大约需要5年。所以，考虑到这样巨大的计算资源的要求，之前的神经架构搜索算法大多采用基于代理 (Proxy)的方法。

代理任务 (Proxy Task)相比于目标任务 (Target Task)，一般具有：

更小的数据集 (e.g. CIFAR→ImageNet)
训练更少的epochs
更小的搜索空间
使用更浅的模型。

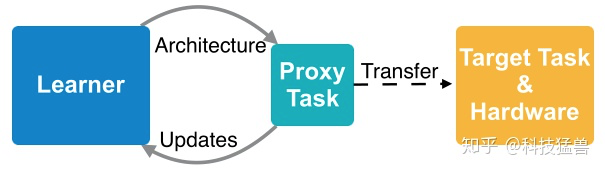

总之，代理任务相当于是目标任务的缩小简化版。之后，把代理任务搜索得到的结果迁移到目标任务上面，如下图所示：

这样做的问题有3点：

在代理任务上搜索得到的最优结果在目标任务上是次优的，尤其是当考虑Latency时。
需要堆叠重复的单元，限制了块的多样性，从而降低了性能。
不能根据目标任务的实际硬件要求进行优化。

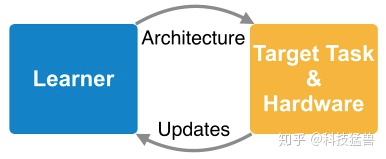

ProxyLessNAS提出的动机就是为了解决以上的3点限制，作者希望能直接在目标任务和硬件 ( target task and hardware)上搜索出最优模型的架构，而避免使用代理Proxy，这解决了上面的第1个问题。同时，ProxyLessNAS不去堆叠重复的单元，每个block都可以被搜索，这解决了上面的第2个问题。最后，ProxyLessNAS还能考虑目标硬件的Latency，这解决了上面的第3个问题。ProxyLessNAS实现的结果如下图：

首先简述ProxyLessNAS的做法：

把NAS的过程视为路径级剪枝的过程 (Path-level Pruning)。首先训练一个包含所有的操作的超网络 (over-parameterized network)。每个操作有自己的二值化架构参数和权重参数，并采样梯度下降的方法训练二值化的架构参数，那些架构参数比较低的操作到最后将会被剪掉。

在训练这个超网络的时候，由于操作数量很多，会导致GPU显存不足 (GPU memory explosion)，这个问题很常见，因为GPU显存会随着候选操作的数量呈线性增长。解决的办法是每次只激活一条路径进行训练，即：每个操作的架构参数是二值化的。每次更新参数时，只允许一个操作处于激活状态。这样一来，GPU的显存的需求的复杂度就会从变为。

在One-Shot NAS方法中：

在DARTS方法中：

二值化就是每次只激活一条路径，表达式是：

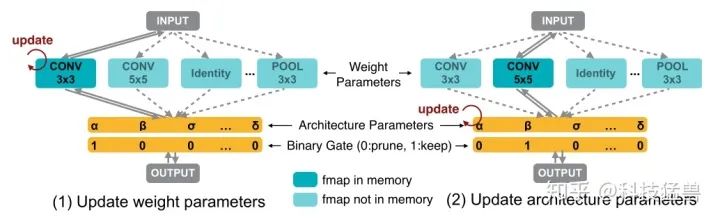

图7所表达的含义就是每次只激活一条路径进行更新参数。具体怎么更新呢？

首先取一个batch的数据，根据式采样出一个，这时候就相当于只激活了一条路径，其他未被激活的路径的参数被freeze了。
使用training set 来update采样的这条路径的参数，如上图左所示。
再根据式采样出一个，使用validation set 来update架构参数，如上图右所示。
上述3步迭代执行。

更新架构参数时，首先要明确这里的架构参数是什么？答案是：，这些通过的操作得到，再通过采样得到，最后，再参与计算图。所以，在反向传播时，我们手里有的只是。可我们要计算的是。

那么具体的方法是：

在反向传播时，以上所有的参数都已知了，于是可以求出。

但这样做也存在一个问题，即你需要保存所有的，使得GPU memory变成了，即显存使用量依然与相关。

为了解决这个问题，作者采取的做法是：

首先根据(3)式sample出2条路径，屏蔽其他的路径，这样强制使得。
采样之后，和将会被重置。
根据(4)式更新这2条路径的架构参数，更新完后，乘上一个系数，保持二者之和不变，即始终保持未被采样的路径的架构参数之和不变。

一个采样路径被增强(路径权重增加)，另一个采样路径被衰减(路径权重降低)，而所有其他路径保持不变。以这种方式，不管的值如何，在架构参数的每个更新步骤中只涉及两条路径，从而将存储器需求降低到训练紧凑模型的相同水平。

说白了，就是我更新架构参数的时候不更新所有的架构参数，只采样2条路径，更新这2条路径的架构参数，同时保持未被采样的路径的架构参数之和不变。

除此之外，为了解决第3个问题，就必须把延迟Latency作为目标函数要考虑的部分。但是，Latency这个指标是不可微分的 (non-differentiable)，因此，得想个办法把Latency这东西变得可微分。

做法是：首先在目标硬件上收集各种候选操作的延迟Latency，构成一个数据集，去搭建一个延迟预测的模型。这样一来，基于这个模型就可以获得网络的延迟预测期望值。这个期望值就可以作为一个正则项，整合到损失函数当中，通过梯度进行直接的优化。

假设网络一共有个Block，对于第个Block来讲，我们求出它的Latency的期望值：

式中的表示第个候选操作。表示这个predictor的预测值。

在反向传播求微分时，表达式就变为了：

而式中的是已知的。

最后，总的网络的Latency可以写成：

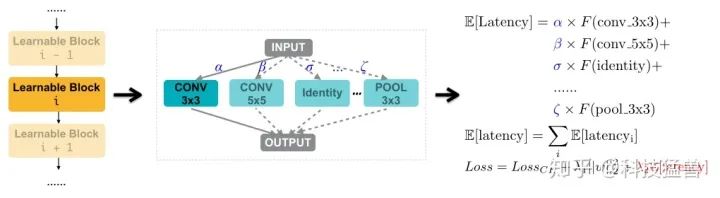

这一流程可以表示为图8：

损失函数为：

通过调节超参数就能根据目标任务的实际硬件调整模型的复杂度。

实验结果：

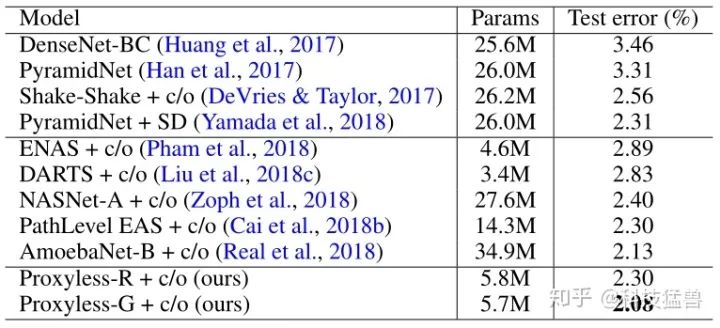

实验1： 首先在CIFAR上进行验证，只使用的参数就能达到之前的准确率的效果。

实验2： 接着在ImageNet上进行搜索，在实验中作者使用了3种硬件平台，分别是mobile phone, GPU 和 CPU。Latency的测试，分别使用：

V100 (GPU，batch size=8)
Intel(R) Xeon(R) CPU E5-2640 v4 (CPU，batch size=1)
Google Pixel 1 phone (mobile phone，batch size=1)

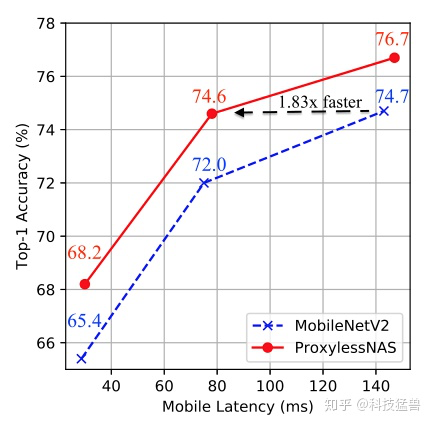

通过下图10 (mobile phone测试) 可以清晰地看出ProxyLessNAS在延迟和精度方面的提升：

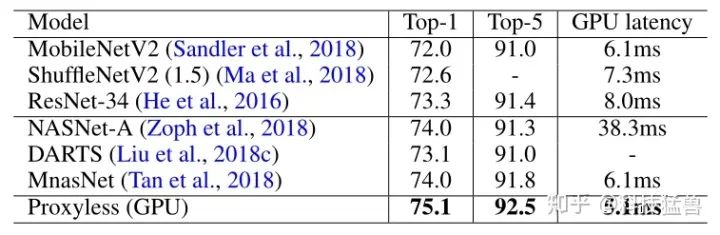

通过下图11 (GPU测试) 可以清晰地看出ProxyLessNAS在延迟和精度方面的提升：

因为对比的网络都是为mobile phone设计的，所以在GPU上ProxyLessNAS的优势更加明显。

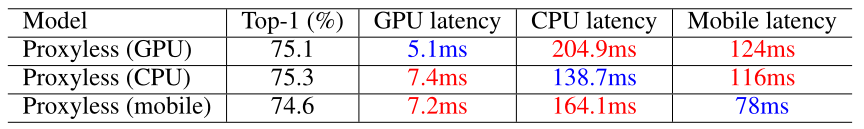

实验3： 对比ProxyLessNAS在不同硬件设备上的结果：

一个有趣的发现是：GPU上搜到的模型只在GPU上高效；CPU上搜到的模型只在CPU上高效；mobile phone上搜到的模型只在mobile phone上高效，这就表明了我们一开始的结论：为不同硬件设计专门化的神经网络的正确性和必要性。

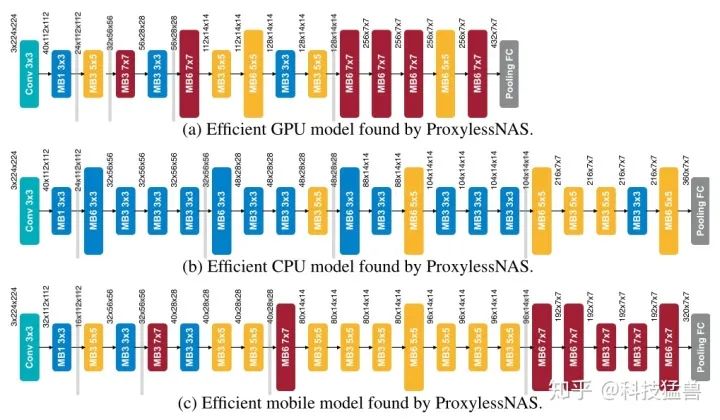

图13：适合不同硬件设备 (GPU，CPU，mobile phone)的专门化的网络

图13展示了搜索出的适合不同硬件设备 (GPU，CPU，mobile phone)的专门化的网络。不同硬件平台在搜索过程中，模型会逐渐表现出不同的特性。

搜索空间的设计方面，为了使网络可深可浅，候选操作中加入即可。

比如最上方的代表GPU端最适宜的模型，它倾向于选择更浅的模型和更大的块 (shallow and wide model with early pooling)。

比如最中间的代表CPU端最适宜的模型，它倾向于选择更深的模型和更小的块 (deep and narrow model with late pooling)。

这是因为GPU比CPU具有高得多的并行性，因此它可以利用大的MBConv操作。

至此，我们完成了AutoML Pipeline的第1步：搜索出适宜该硬件的最佳模型，接下来进入压缩过程。

2.3：第2步：AMC：压缩模型，减少参数量

MIT： AMC: AutoML for Model Compression and Acceleration on Mobile Devices

在神经网络的压缩过程中，每一层的压缩比可以是由有经验的工程师来决定。所以，人力资源成为了这项任务的瓶颈。手工压缩方法需要相关领域的专家知识，需要人工在推理速度，大小与准确率之间权衡，因此人工给出的压缩比往往是次优的。因此，我们希望借助AutoML技术，找到一种自动给出神经网络每层压缩比的方法，用AI来优化AI，以减少人力资源的消耗。这就是AMC (AutoML for Model Compression and Acceleration on Mobile Devices)方法的初衷。

在之前的工作中有许多基于规则的模型压缩方法，比如在神经网络的第一层剪枝量小；在FC层中剪枝量大；在对剪枝量比较敏感的层中剪枝量小等等。然而，这样的剪枝方法是次优的。所以我们希望AutoML自动地给出每一层剪枝量的数值。

AMC通过使用强化学习的方法，设置一个DDPG的agent。压缩模型的精度对于每一层的稀疏度非常敏感，要求一个细粒度的动作空间。所以，把每一层的剪枝率建模为连续的数值 (continuous compression ratio) ，并在强化学习的奖励信息时，综合考虑模型的精确度和模型复杂度。在agent运行时，为agent输入某一个Layer 的相关信息，它可以自动输出这个Layer的剪枝率 。之后，再为agent输入下一个Layer 的相关信息，这样不断循环完整个网络。

AMC针对不同的场景提出了2种compression policy：

对于延迟关键型 (Latency-critical) 的AI应用 (手机应用，自动驾驶，广告排名等)，目标是在给定硬件设备资源限制 (FLOPs, latency, and model size)的条件下获得最高精度。此时作者限制了搜索空间，其动作空间(修剪比例)被限制，从而使代理下的压缩模型总是在资源预算下。

对于质量关键型 (Quality-critical) 的AI应用 (Google Photo等)，目标是在不损失精度的前提下得到最小的模型。此时作者定义了一个关于精度和硬件资源的奖励函数，在不伤害模型精度的情况下能够探索压缩限制。

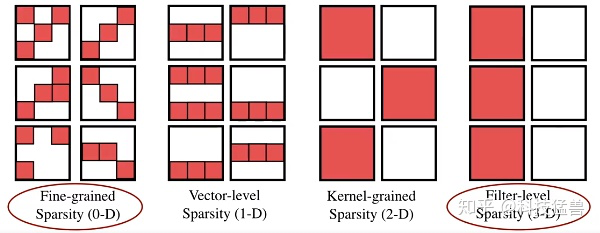

剪枝的方法分为2类：fine-grained pruning (细粒度剪枝)和structured pruning (粗粒度结构化剪枝)。

Fine-grained pruning [5]就是剪掉权值矩阵 (weight tensor)中的不重要的某个元素，这种方法可以在不损失精度的前提下得到高精度。但是这种细粒度的方法会导致不规则的稀疏矩阵，且往往需要专门设计的硬件 [6]。一般用于减小模型大小。

Coarse-grained pruning 旨在剪去权重张量中的整个规则区域，比如说整个channel，block等等。这里我们研究结构化修剪方法，剪枝每个卷积层和全连接层的输入通道。这种方法不需要专门设计的硬件。

比如，对于一个卷积层，细粒度剪枝的稀疏度定义为：，即0元素的个数除以总的元素个数。对于结构化剪枝，压缩channel数之后为稀疏度定义为：。一般用于模型加速。

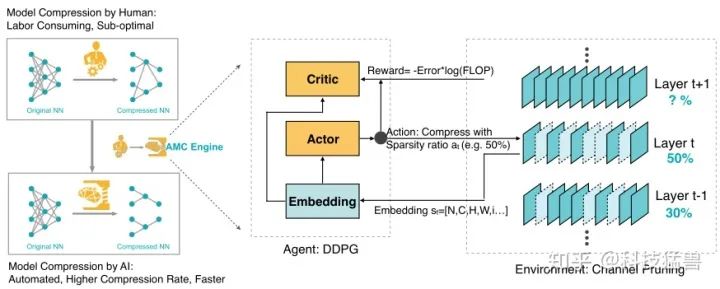

如图16所示为AMC的整体流程，主要有2部分组成，左侧是一个DDPG的强化学习Agent，右侧是一个神经网络压缩的环境，以channel pruning为例。我们将神经网络的压缩建模为一个自底向上，逐层进行的过程。

状态空间：

其中：

该层的kernel的维度为：。

该层的输入为。

是第几个Layer。

是该层的计算量。

Reduced是先前层减少的计算量。

Rest是下面层的剩余的总数量。

状态空间里的每一维都会归一化到[0, 1]。

动作空间：

作者提出使用连续的动作空间，支持更细粒度的和更精确的压缩。

环境 Environment：

硬件设备就相当于是强化学习的Environment，给RL Agent反馈，使之满足资源约束。

搜索协议：

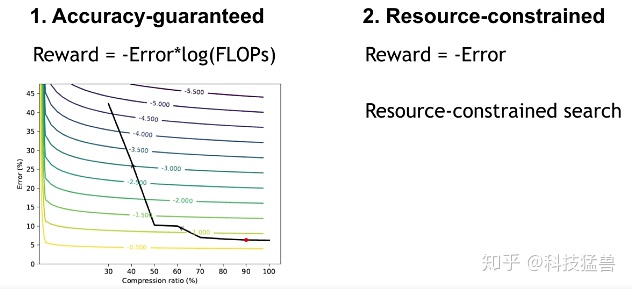

资源受限型压缩： 通过限制动作空间(每层的稀疏比)，我们可以精确地到达目标压缩比。我们使用以下的奖励：

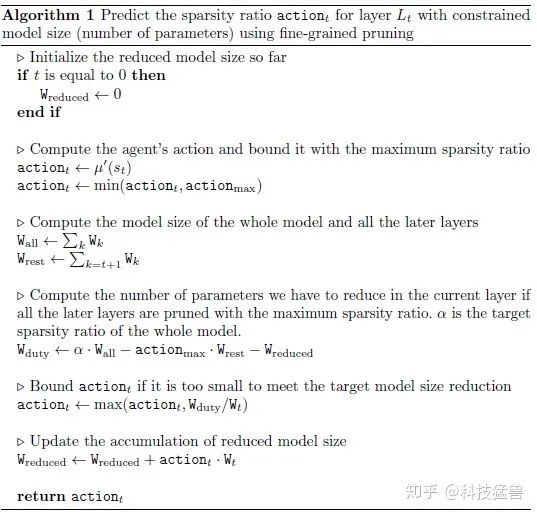

这个奖励并没有提供model size reduction的激励，因此我们可以通过限制动作空间来达到目标压缩比。下面的算法描述了该过程：在最开始几层作者允许任意的压缩比。用最大的压缩比压缩完接下来所有的层后，如果网络的压缩比满足给定的硬件限制，则使用对这一层进行压缩。否则就增大。

精度保证型压缩： 通过调整奖励函数，我们可以精确地发现压缩的极限而无精度损失。

这个奖励函数对误差更敏感，与此同时，它提供了一个对于减少运算量或模型大小的激励。agent可以自动化地找到压缩的极限。

AMC的具体算法是：

实验结果：

实验1：CIFAR-10：

作者在 CIFAR-10 上对 AMC 进行了全面分析，以验证 2 种搜索策略的有效性。 CIFAR 数据集包括 50k 训练和 10k 测试 10 个类别的 32×32 微小图像。作者将训练图像分成 45k / 5k 训练/验证。在验证图像上获得准确性奖励。作者的方法具有很高的计算效率：RL 可以在 1 小时内在单个 GeForce GTX TITAN Xp GPU 上完成搜索。

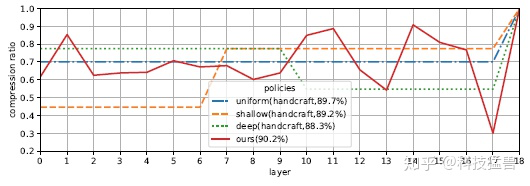

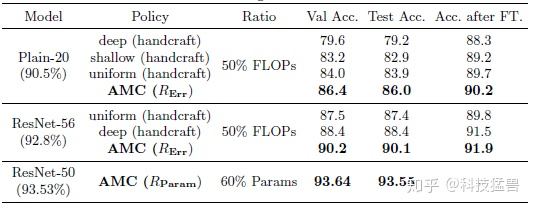

如上图19所示为在 CIFAR-10 上进行的FLOPs-Constrained Compression的实验。对比了三个经验策略：uniform 为均匀设置压缩比，deep，shallow 分别表示大尺度裁剪深层或浅层参数。使用奖励准确地找到稀疏度，并裁剪 Plain-20 和 ResNet-56的 50％参数，并将其与经验剪枝方法进行比较。结果是AMC 得到的最佳裁剪方式不同于人工设定的裁剪它学习了瓶颈结构。

如上图20所示为在 CIFAR-10 上进行的Accuracy-Guaranteed Compression的实验。使用奖励。AMC在压缩60%的参数量的前提下基本没有精确度上的损失。

实验2：ImageNet：

为了得到满意的性能，作者采用：剪枝-finetune迭代的方法，一共迭代4次。在这4次中整个模型的总密度设置为[50％，35％，25％和 20％]。。对于每个阶段，在给定整体稀疏度条件下， AMC确定每个层的稀疏度。然后根据某个策略对模型进行剪枝和finetune 30个epoch。

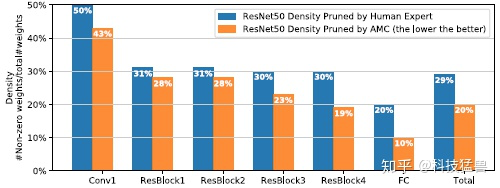

根据这个思路，作者将 ImageNet 上 ResNet-50 压缩率增加到5倍（人工调参得到的模型压缩率为 3.4，如下图所示）而不会损失模型精度（原始 ResNet50 的[top-1，top-5] 准确度= [76.13％，92.86％]; AMC 压缩后模型的准确度= [76.11％，92.89％]）。下图21为每个块的密度信息，我们可以发现 AMC 的密度分布与手工设定模型压缩的结果完全不同，这表明 AMC 可以充分探索设计空间并分配稀疏度。

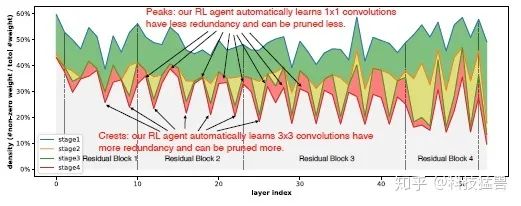

每个阶段每层的密度如下图22所示。峰显示出不同层的剪枝率的大小，3×3 卷积层的剪枝率较大，因为其具有较高的冗余度。而对于 1×1 卷积，结构更紧，稀疏度较低。

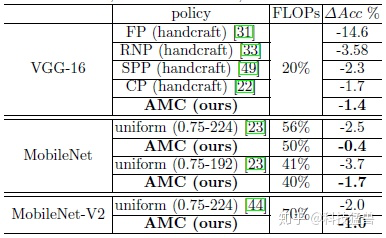

下图为AMC与其他SOTA剪枝方法 (FP，RNP，SPP，CP)的对比：AMC超过了基于规则的剪枝方法。

至此，我们完成了AutoML Pipeline的第2步：对搜索得到的模型进行压缩，下面是量化过程。

2.4：HAQ：进一步量化模型，减小内存占用

MIT： HAQ: Hardware-Aware Automated Quantization with Mixed Precision

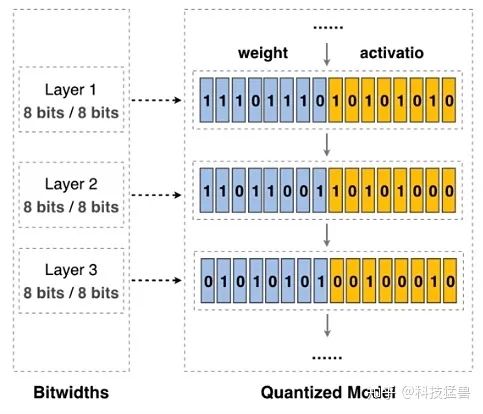

在传统的方法中，我们采样单一精度的量化，即使用相同的比特数(比如8 bit)对所有层的参数进行量化。如下图所示：

但这会带来一个问题：即是否使用相同的比特数对于每一层来讲都是最优的呢？

这个问题的解决方案与AMC十分相似，就是进行Layer-wise的量化过程，即依然使用DDPG的方法来决定每一层的量化精度。

问：如何确定不同硬件加速器上每一层的权重和输出值的位宽？

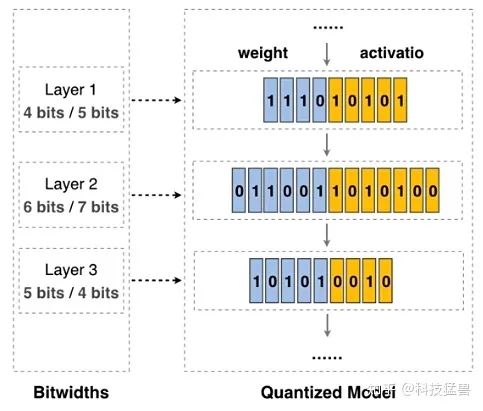

如下图所示，对于第1层，我们用4 bit表示weight，用5 bit表示activation；对于第2层，我们用6 bit表示weight，用7 bit表示activation；对于第3层，我们用5 bit表示weight，用4 bit表示activation。如果能够合理地安排每一层的bit数，就可以取得很好的准确率。

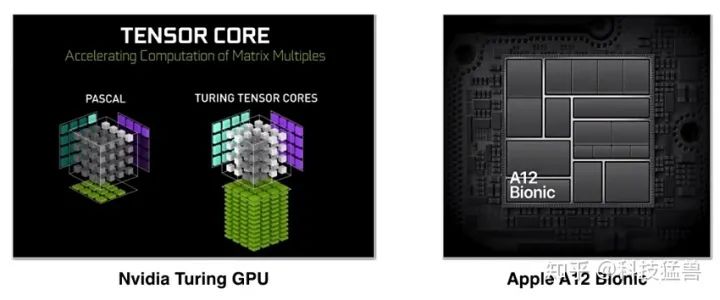

而且，最近已经有许多硬件设备开始支持混合精度的计算，比如说：

NVIDIA最近推出了支持1位、4位、8位和16位算术运算的图灵GPU架构：Tensor Core。
Apple的A12 Bionic。

所以有了硬件的支持，下一个问题是如何提供软件的支持。

我们回到上面的问题：如何确定不同硬件加速器上每一层的权重和输出值的位宽？

注意这个问题有3个关键词：

方法要针对不同的硬件设备：hardware-specialized。
方法要是Layer-wise的。
方法要能决定weight和activation的位宽。

首先混合精度要解决的第一个问题是会带来一个较大的设计空间：我们来计算下这个空间的具体大小：

比如说：每一层的weight参数有1 bit-8 bit这8种情况。同理，每一层的activation参数也有1 bit-8 bit这8种情况。那么每一层的参数有64种情况。假设神经网络有层，那么一共就有种情况。

状态空间：

再对比一下AMC的状态空间：

前8项和最后一项是相同的，只是换了说法，它们分别代表：

第层的索引。
输入channel数。
输出channel数。
卷积核尺寸。
卷积核stride 。
feature map的大小。
该层的参数：。
上一层的动作：。

除此以外，代表的是这一层是否是Depthwise Convolution。代表量化的是weight还是activation。与AMC一样，状态空间里的每一维都会归一化到[0, 1]。

如果这一层是FC层，那么：

动作空间：

与AMC一样，动作空间也采用连续值的设计，因为离散值会失去顺序信息。从输出的动作值到离散的量化精度的转化公式为：

式中，。

量化操作：

假设第层的某个权值，量化精度是 bits，我们首先将它truncate到的范围内。scale factor 。

那么量化结果可以表示为：

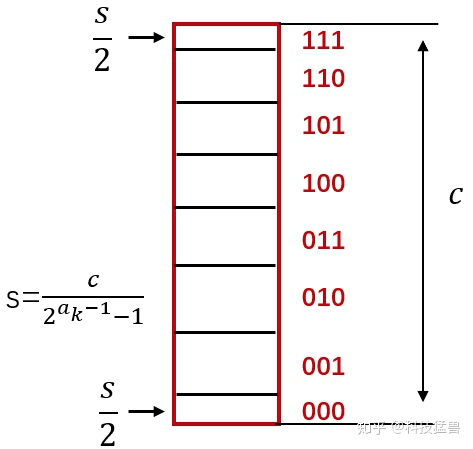

比如下图所示：，图中没有画出符号位，所以数值位只剩下了3位。scale factor代表每一个离散值 (比如101)包含的连续值的宽度。注意为了保证量化结果的正确性，000和111代表的连续值的范围区间与其他值不同。

而的选择主要是根据下式，即使得量化后的权值与未量化的权重的分布尽量接近。

为了限制模型的资源消耗，作者模仿AMC中的做法，即：RL agent给出每一层的量化精度，如果超过了限制，就从头sequentially减小量化位宽，直到满足资源限制为止。

奖励函数：

式中，是量化以后finetune的模型的精度，是full-precision模型的精度。

实验结果：

整体的实验是基于MobileNet-v1和MobileNet-v2。

实验1：Latency-Constrained Quantization

下图为HAQ在MobileNet-v1上的结果：

下图为HAQ在MobileNet-v2上的结果：

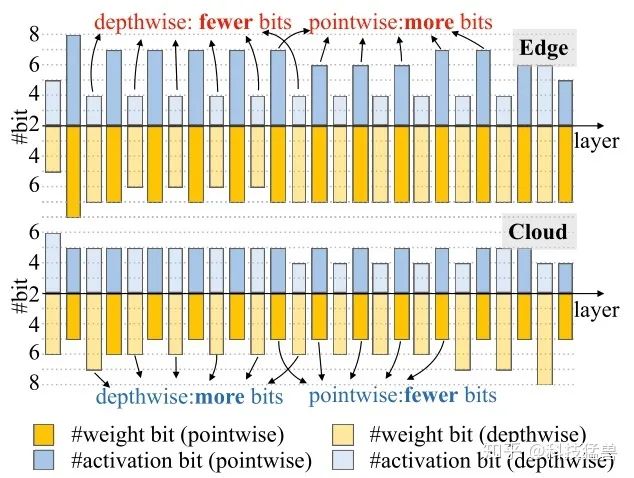

图29：MobileNet-v2上的结果

我们可以发现在端侧设备 (Edge：Xilinx Zynq-7020 FPGA) 上和在云(Cloud：Xilinx VU9P) 上搜索得到的结构是非常不同的。在端侧设备上HAQ会给depthwise卷积层赋予更低的量化精度，给pointwise卷积层赋予更高的量化精度。而云上前若干层的现象很相似，但是最后几层恰恰相反，HAQ会给depthwise卷积层赋予更高的量化精度，给pointwise卷积层赋予更低的量化精度。这也鼓励我们要根据不同的硬件给出specialized的解决方案，因为它们的特性是不一样的，具体体现在batch size，memory bandwidth，peak FLOPs等许多方面。

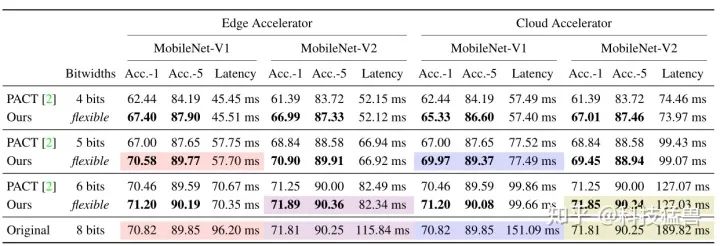

量化的结果如下图所示：

与baseline PACT相比，HAQ获得了精度和Latency的提升。

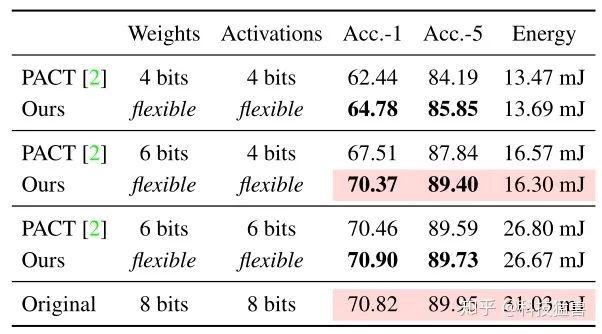

实验2：Energy-Constrained Quantization

可以清楚地看到，HAQ优于基于规则的量化baseline：它在消耗相似的Energy的同时获得了

更好的性能。HAQ的能量消耗接近原始的MobileNet-V1模型的一半而几乎没有精度损失，证明混合精度在专门化的硬件设备上的有效性。

实验3：Model Size-Constrained Quantization

这次，作者用k-means算法将值量化为k个不同的质心，而不是使用线性量化进行压缩，因为k-means量化可以更有效地减小模型大小。

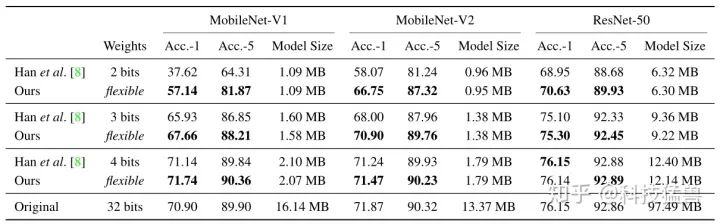

与韩松老师的Deep Compression的结果对比如下：

可以发现比HAQ比Deep Compression性能好得多：它在相同的模型大小下实现了更高的精度。对于像MobileNets这样的紧凑模型，Deep Compression会显著降低性能，尤其是在大幅度量化的情况下，而HAQ可以更好地保持精度。

例如，当Deep Compression将MobileNet-v1的权重量化为2 bit时，精确度从70.90显著下降到37.62；而HAQ在相同的模型大小下仍然可以达到57.14的精确度。这是因为HAQ通过系统地搜索最优量化策略来充分利用混合精度。

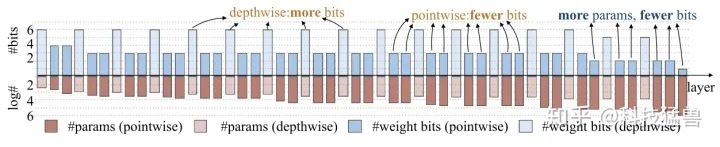

图32：Model Size-Constrained Quantization的量化可视化结果

如图32为Model Size-Constrained Quantization的量化可视化结果。HAQ给depthwise convolution 分配了更多的量化位数，给pointwise convolution 分配了更少的量化位数。

直观来说，这是因为前者的参数个数比后者少很多。比较图29和图32，在不同的优化目标下，策略有很大的不同(在延迟优化下，depthwise convolution的位数较少，在模型大小优化下，depthwise convolution的位数较多)。

表明HAQ可以做到针对不用的硬件设备 (云，端侧)，不同的约束条件 (Latency，Energy，Model size)，不同的模型给出最适宜的量化策略。

至此，我们完成了AutoML Pipeline的最后一步量化的工作。总结一下：

流水线的输入是

模型要部署的目标硬件设备。
约束条件(Latency，Energy Consumption，Model Size，Memory，FLOPs等)。

1 我们先利用AutoML设计为给定的硬件，在给定的条件下设计最适宜的架构。

2 再使用AMC为给定的硬件，在给定的条件下搜索最适宜剪枝的策略，以保持高精度。

3 最后使用HAQ为给定的硬件，在给定的条件下搜索最适宜量化的策略，以保持高精度。

至此，一个AutoML Pipeline完成，输出最终的模型，纵观整个过程，每一步都使用了AutoML技术。

自动机器学习流水线的演进

MIT： APQ: Joint Search for Network Architecture, Pruning and Quantization Policy

在上面介绍的自动机器学习流水线中，给定目标硬件设备 和目标资源约束 ，我们依次对模型进行了架构搜索，结构化剪枝，混合精度量化的过程。这一系列过程进行完后，我们得到了适用于的最优模型，且它的资源消耗满足的限制。

自动机器学习流水线的中间过程：

AutoML搜索最适宜的模型架构，最大化精度。

对这个模型进行压缩，减少参数量。

对压缩后的模型进行量化，进一步减少内存占用。

不足是：

这一过程分3步进行略微繁琐。
需要调节大量的hyper-parameters，超过了可接受的人力范围。

那么，接下来的想法是：这3步可否合并为一步进行呢？即：联合搜索网络架构，剪枝和量化策略？

我们希望的中间过程：

但是，直接使用NAS联合搜索这3个维度会带来以下的问题：

搜索空间变得很大，使搜索过程很难进行。因为剪枝和量化过程需要finetune的过程，极大增加了搜索的成本，如下图所示。

每一步都有不同的目标函数，使得流水线最终的策略是次优的。浮点模型的最佳神经架构对于量化模型可能不是最佳的。

所以，我们可以采用APQ的策略，把架构搜索，剪枝，量化这3步可否合并为一步进行。

问：面对这样巨大的联合搜索空间，如何加快搜索过程？

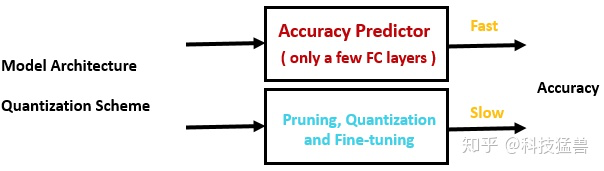

答：核心思想是训练一个quantization-aware accuracy predictor加速搜索过程。

图34：quantization-aware accuracy predictor加速搜索过程

但是，训练一个quantization-aware accuracy predictor并不容易，因为我们需要大量的 (模型，精度) 数据集，而每得到这样的一个样本，就需要做以下2件事情：

训练这个模型，得到初始的fp32 weights。
量化并fine-tune得到int8 weights，并验证Accuracy。

做完这2步 (hundreds of GPU hours)，才算得到一组数据。而我们要构建这样一个数据集，无疑会花费巨大的成本。

训练Quantization-Aware的Accuracy Predictor：

所以，为了减少第1步的计算量，这里借鉴One-Shot NAS的方法：训练一个supernet，其中包含许多个subnet，这些subnet直接继承supernet的权重，不做任何fine-tune，在验证集上评估精确度，即可得到一组数据 (fp32 model, fp32 accuracy)。这样一来，将计算成本降低至。利用这些大量的低成本 的数据集 (fp32 model, fp32 accuracy)， 我们可以训练出一个Accuracy Predictor (fp32)，它的输入是模型架构，输出是预测精度。

为了减少第2步的计算量，需要获得(quantized model, quantized accuracy)的数据。这里不能借鉴One-Shot NAS的方法，因为量化的模型，如果不做fine-tune，精度会很差。所以我们使用上一步得到的Accuracy Predictor (fp32)，使用少量的高成本 的数据集 (int8 model, int8 accuracy) 对它进行fine-tune，类似于迁移到量化数据上。

fine-tune结束后，即得到Quantization-Aware的Accuracy Predictor (int8)，它的输入是模型，量化精度，输出是预测的精确度。整个过程如下图35所示：

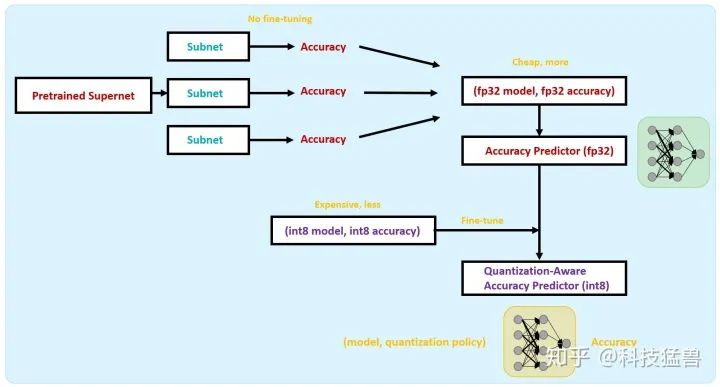

图35：训练Quantization-Aware的Accuracy Predictor

使用上述的方法，就可以不用去费力地获得数据点：(NN architecture, quantization

policy, quantized accuracy)，而省去了复杂的训练过程。

我们得到了Quantization-Aware Accuracy Predictor以后，就可以利用它，输入模型的架构，即可得到模型的accuracy，这一过程可以表示为：

下一步要做的就是把这三个自变量进行编码，对搜索空间进行建模：

搜索空间： once-for-all network

Backbone设置为MobileNetV2，kernel size={3, 5, 7}，channel number={4B, 6B, 8B}

depth={2 stages, 3 stages, 4 stages}，once-for-all network的性质有：

对于每个提取的子网络，可以直接评估性能，而无需重新训练，因此训练成本只需支付一次。
支持operator，channel的搜索。

由于once-for-all network的网络训练的性质，很难同时实现这两个目标：因为如果搜索空间变得太大，精度近似将是不准确的。

为了解决这个问题，我们采用Progressive Shrinking (PS) 算法来训练一次性网络。具体来说，我们首先在once-for-all network的网络中训练一个具有最大kernel大小、channel数量和depth的完整子网络，并将其用作teacher，从once-for-all network的网络中逐步发展更小的子网络样本。在蒸馏过程中，经过训练的子网络仍然会更新权重，以防止精度损失。Progressive Shrinking (PS)算法有效降低了一次性网络训练过程中的方差。通过这样做，我们可以确保从一劳永逸的网络中提取的子网络保持竞争精度，而无需重新训练。

有了搜索空间的定义，具体的编码方式是：

将depthwise convolution和pointwise convolution的kernel size，channel number，quantization bits进行编码成one-hot vector，再concate在一起。作为这个block的encoding。

例如： 一个block有3个选择的kernel size大小 (3，5，7)和4个选择的channel number (16，24，32，40)，如果我们选择kernel size = 3，channel number = 32，那么我们得到两个向量[1，0，0]和[0，0，1，0]，我们将它们concate在一起，并使用[1，0，0，0，1，0]来表示这个块的体系结构。假设pointwise/depthwise层的weights/activations 的位宽选择是4或8，我们使用[1，0，0，1，0，1，1，0]来表示量化策略的选择(4，8，8，4)。那么对于一个5层网络，我们可以用一个75-dim (5×(3+4+2×4)=75)的向量来表示这样的编码。

在我们的设置中，kernel size的选择是[3，5，7]，channel number的选择取决于每个块的基本通道号，位宽的选择是[4，6，8]，总共有21个块要设计。

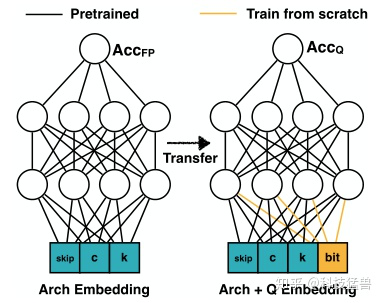

Quantization-Aware Accuracy Predictor的结构如下图所示：隐藏层为400个神经元。

左侧为Full-precision accuracy predictor，右侧为Quantization-Aware Accuracy Predictor。输入层添加了量化的编码，利用左侧网络的预训练权重，加上(int8 model, int8 accuracy)的数据集，进行fine-tune后得到。值得注意的是不需要很多(int8 model, int8 accuracy)的数据集，这极大地缩小了训练的成本。

图36：Quantization-Aware Accuracy Predictor

这样，得到了Quantization-Aware Accuracy Predictor以后，也建模了编码方式，我们就能根据遗传算法在三个维度上联合搜索最适宜的架构。为了衡量Latency和Energy的信息，作者仿照ProxyLessNAS，首先构建一个查找表，其中包含不同架构配置和位宽下每层的Latency和Energy。需要这些信息时直接查表即可。在遗传算法迭代的过程中，Latency和Energy超过限制的个体将会被直接排除掉。遗传算法具体如下：

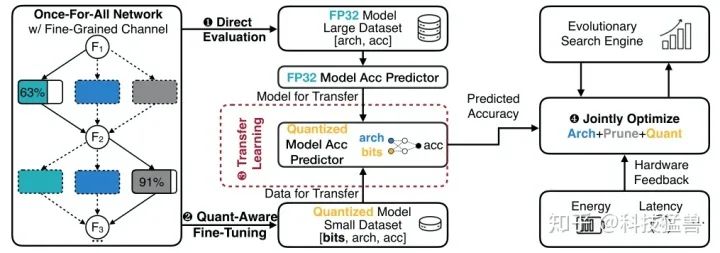

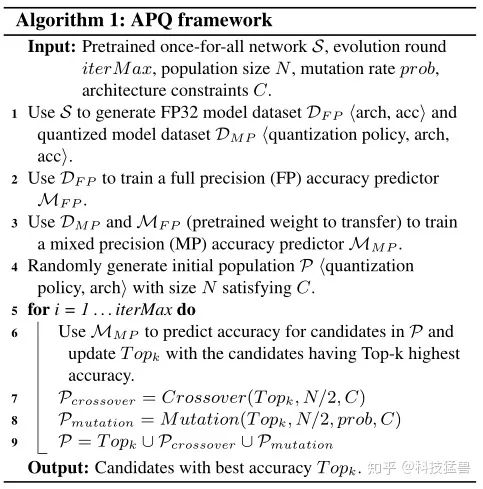

APQ的具体流程如下图38所示：

1 首先训练好一个once-for-all network 。

2 利用生成用于训练Full-precision accuracy predictor的数据集和生成用于训练Quantization-Aware Accuracy Predictor的数据集。

3 使用数据集训练Full-precision accuracy predictor 。

4 使用Full-precision accuracy predictor在数据集上finetune得到Quantization-Aware Accuracy Predictor 。

5 根据遗传算法首先初始化一代，共个样本。

6 使用选出这一代的精英Topk。

7 变异出个下一代新个体，杂交出个下一代新个体。

8 循环进入第6步，循环次。

9 从精英Topk中选出最优个体作为结果输出。

量化方案：

与HAQ一致，设权值为，量化精度为，则量化之后的权值在为：

实验结果：

整体的实验是基于ImageNet，BitFusion的硬件平台。

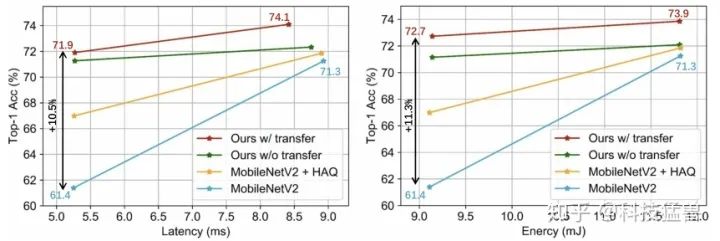

实验1：与MobileNetV2+HAQ的对比：

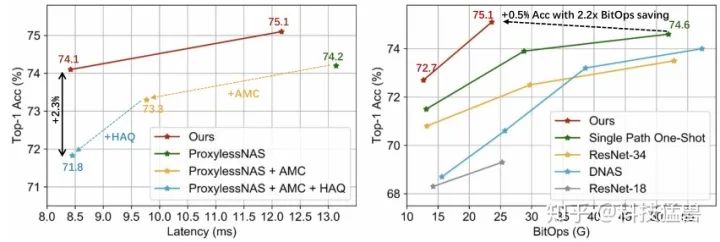

实验2： 与Multi-Stage Optimized Model的对比：

实验3： Predictor-Transfer的对比实验

作者尝试了使用Predictor-Transfer技术与不使用的对比，当使用Predictor-Transfer时，左图显示可以获得更快和更高的收敛速度，而右图显示需要更少的数据量。使用Predictor-Transfer时，我们可以使用少于3000个数据点实现85%的pair-wise accuracy (从候选数据集随机选择2个样本，Predictor能够正确识别哪一个更好的比例)，而如果没有这种技术，至少需要4000个数据。

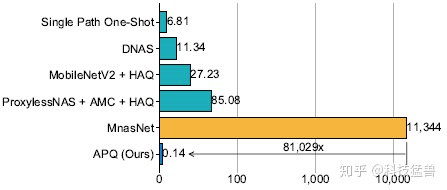

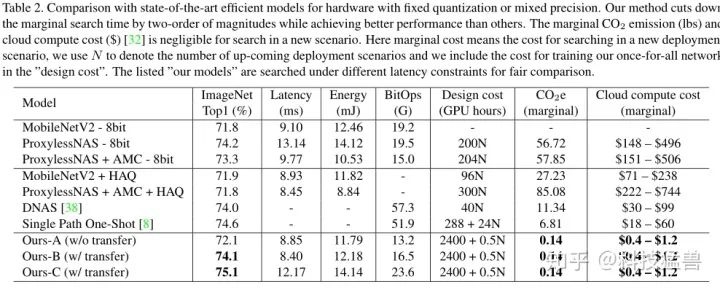

可以发现，APQ在精确度上超过了SOTA，且极大地减少了排放和云计算的边际成本。

至此，我们完成了对AutoML Pipeline的优化过程。

总结：

本文介绍了自动机器学习流水线 (AutoML Pipeline)，它的输入是给定的硬件条件和资源限制，输出是最优的模型，主要分为架构搜索，剪枝，混合精度量化三个部分。还介绍了它的改进，即联合搜索三个部分的最优策略。

参考文献：

[1] ProxyLessNAS: Direct Neural Architecture Search on Target Task and Hardware
[2] AMC: AutoML for Model Compression and Acceleration on Mobile Devices
[3] HAQ: Hardware-Aware Automated Quantization with Mixed Precision
[4] APQ: Joint Search for Network Architecture, Pruning and Quantization Policy
[5] EIE: efficient inference engine on compressed deep neural network
[6] Deep compression: Compressing deep neural networks with pruning, trained quantization and huffman coding

◎作者档案

作者：科技猛兽

欢迎大家联系极市小编（微信ID:fengcall19）加入极市原创作者行列

专知便捷查看
