前段时间写了篇关于SCRFD（吊打了自己的老大哥RetinaFace）模型转换的文章，还有C++工程部分没有补充，所以这篇文章目的之一就是填坑。本文从SCRFD的官仓中，重新导出具体命名输出的onnx文件，比如score_8,score_16,score_32等，使统一的接口封装效果更优。 >>加入极市CV技术交流群，走在计算机视觉的最前沿

0. 前言

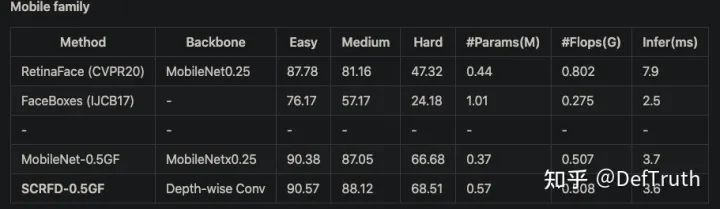

前段时间写了篇关于SCRFD（吊打了自己的老大哥RetinaFace）模型转换的文章，还有C++工程部分没有补充，所以这篇文章目的之一就是填坑。

【DefTruth：野路子：记录一个解决onnx转ncnn时op不支持的trick】— https://zhuanlan.zhihu.com/p/451446147

当时用的是以下仓库的onnx文件来转ncnn、MNN和TNN模型，遇到了一些op转换问题，不得已才用了上篇文章写的奇怪的trick。文章地址：https://github.com/ppogg/onnx-scrfd-flask

但是由于这里的onnx在转换时没有对各个输出指定name，在onnx中，输出的name被随机化成不同的数字，比如224、347、456等等，而且不同的onnx文件，这个数字都是不一样的。这对统一的接口封装就不太友好了。于是还是决定从SCRFD的官仓中，重新导出具体命名输出的onnx文件，比如score_8,score_16,score_32等。

1. SCRFD Docker镜像

一开始打算在Mac上安装mmcv和mmdet，但是出现各种编译的奇怪问题，放弃了。转向docker的方式。由于mmcv需要和torch的版本对应，目前支持到torch-1.8.0，因此采用了pytorch的1.8.0镜像作为基础镜像。剩下SCRFD 镜像的搭建过程，类似【小白教程：树莓派3B+onnxruntime+scrfd+flask实现公网人脸检测系统】https://zhuanlan.zhihu.com/p/377561559

我在这里就不再重复了。直接放一个我搭建好的镜像吧，直接pull下来用就可以了，已经包含了SCRFD原始的pth权重，以及我转换后的onnx文件。

【Docker Hub: onnx-scrfd-converter】https://hub.docker.com/repository/docker/qyjdefdocker/onnx-scrfd-converter

docker pull qyjdefdocker/onnx-scrfd-converter:v0.3

编写后台启动容器的脚本, run_scrfd_onnx_docker.sh.

#!/bin/bash

PORT1=6004
PORT2=6006
SERVICE_DIR=/Users/xxx/Desktop/xxx/insightface/detection/scrfd/share  # 随便建一个共享文件夹
CONRAINER_DIR=/workspace/insightface/detection/scrfd/share
CONRAINER_NAME=onnx_scrfd_converter_d

docker run -idt -p ${PORT2}:${PORT1} -v ${SERVICE_DIR}:${CONRAINER_DIR} --shm-size=16gb --name ${CONRAINER_NAME} onnx-scrfd-converter:v0.3

然后启动并进入容器

sh ./run_scrfd_onnx_docker.sh
docker exec -it onnx_scrfd_converter_d /bin/bash

weights文件夹的是pth权重，onnx文件夹是我转换好的onnx文件。通过与容器共享文件夹的方式，可以将容器内的文件拷贝到本地。

cd /workspace/insightface/detection/scrfd
cp onnx/* share/

2. SCRFD 工程简介

首先，所有的示例代码放在了https://github.com/DefTruth/scrfd.lite.ai.toolkit

Lite.AI.ToolKit工具箱捏了一些可以参考的C++例子（凑合着看看）https://github.com/DefTruth/lite.ai.toolkit

使用 Lite.AI.ToolKit C++工具箱来跑SCRFD的一些案例 https://github.com/DefTruth/lite.ai.toolkit，包含ONNXRuntime C++、MNN、TNN和NCNN版本。

Star⭐️ 什么的，就随缘吧~

3. SCRFD C++版本源码

SCRFD C++ 版本的源码包含ONNXRuntime、MNN、TNN和NCNN四个版本，源码可以在 【lite.ai.toolkit】— https://github.com/DefTruth/lite.ai.toolkit 工具箱中找到。本项目主要介绍如何基于 【lite.ai.toolkit】— https://github.com/DefTruth/lite.ai.toolkit 工具箱，直接使用SCRFD来跑人脸检测。需要说明的是，本项目是基于MacOS下编译的 【liblite.ai.toolkit.v0.1.0.dylib】— https://github.com/DefTruth/yolox.lite.ai.toolkit/blob/main/lite.ai.toolkit/lib 来实现的，对于使用 MacOS 的用户，可以直接下载本项目包含的liblite.ai.toolkit.v0.1.0动态库和其他依赖库进行使用。而非MacOS用户，则需要从【lite.ai.toolkit】— https://github.com/DefTruth/lite.ai.toolkit 中下载源码进行编译。【lite.ai.toolkit】— https://github.com/DefTruth/lite.ai.toolkit

c++工具箱目前包含70+流行的开源模型，就不多介绍了，只是平时顺手捏的，整合了自己学习过程中接触到的一些模型，感兴趣的同学可以去看看。

• 【scrfd.cpp】 https://github.com/DefTruth/lite.ai.toolkit/blob/main/lite/ort/cv/scrfd.cpp
• 【scrfd.h】 https://github.com/DefTruth/lite.ai.toolkit/blob/main/lite/ort/cv/scrfd.h
• 【mnn_scrfd.cpp】 https://github.com/DefTruth/lite.ai.toolkit/blob/main/lite/mnn/cv/mnn_scrfd.cpp
• 【mnn_scrfd.h】 https://github.com/DefTruth/lite.ai.toolkit/blob/main/lite/mnn/cv/mnn_scrfd.h
• 【tnn_scrfd.cpp】 https://github.com/DefTruth/lite.ai.toolkit/blob/main/lite/tnn/cv/tnn_scrfd.cpp
• 【tnn_scrfd.h】 https://github.com/DefTruth/lite.ai.toolkit/blob/main/lite/tnn/cv/tnn_scrfd.h
• 【ncnn_scrfd.cpp】 https://github.com/DefTruth/lite.ai.toolkit/blob/main/lite/ncnn/cv/ncnn_scrfd.cpp
• 【ncnn_scrfd.h】 https://github.com/DefTruth/lite.ai.toolkit/blob/main/lite/ncnn/cv/ncnn_scrfd.h

ONNXRuntime C++、MNN、TNN和NCNN版本的推理实现均已测试通过，欢迎白嫖~

4. 模型文件

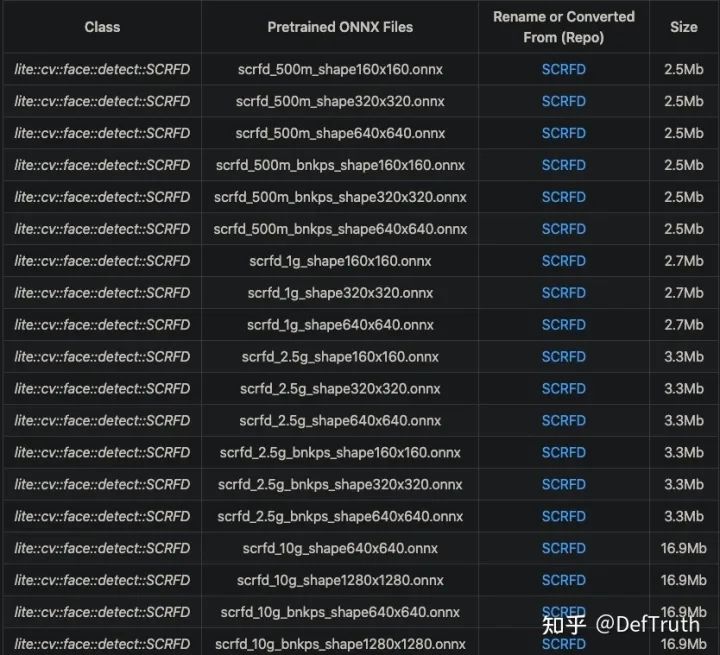

4.1 ONNX模型文件

可以从我提供的链接下载 【Baidu Drive】https://pan.baidu.com/s/1elUGcx7CZkkjEoYhTMwTRQ-  code: 8gin，也可以从本直接仓库下载。

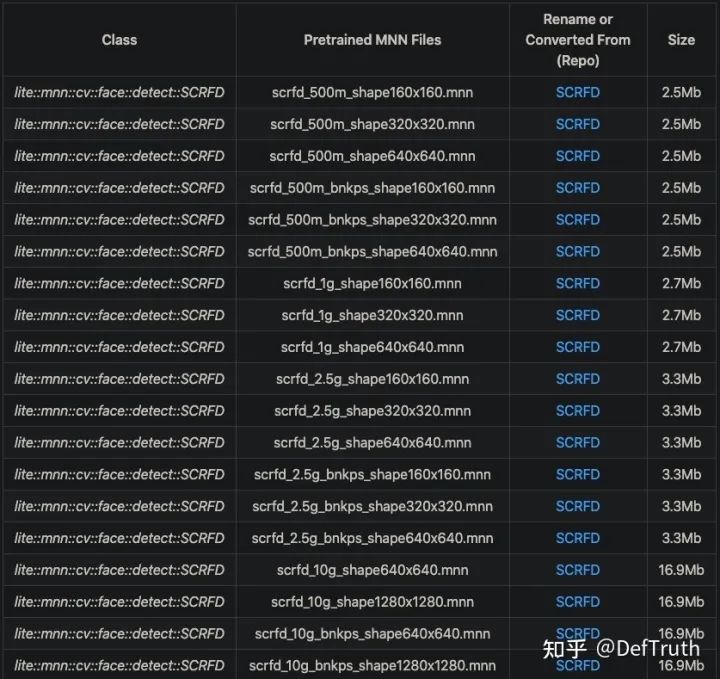

4.2 MNN模型文件

MNN模型文件下载地址，【Baidu Drive】https://pan.baidu.com/s/1KyO-bCYUv6qPq2M8BH_Okg-  code: 9v63，也可以从本直接仓库下载。

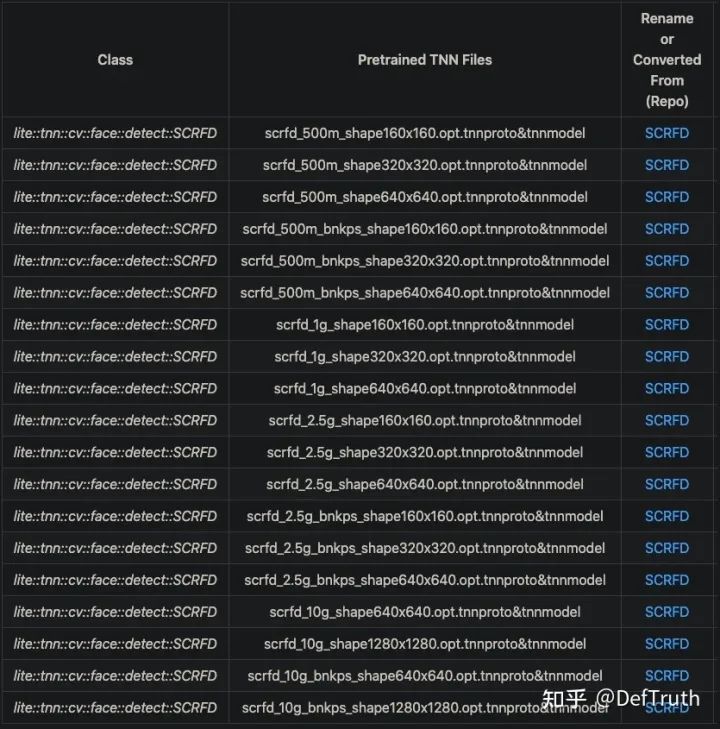

4.3 TNN模型文件

TNN模型文件下载地址，【Baidu Drive】https://pan.baidu.com/s/1lvM2YKyUbEc5HKVtqITpcw-  code: 6o6k，也可以从本直接仓库下载。

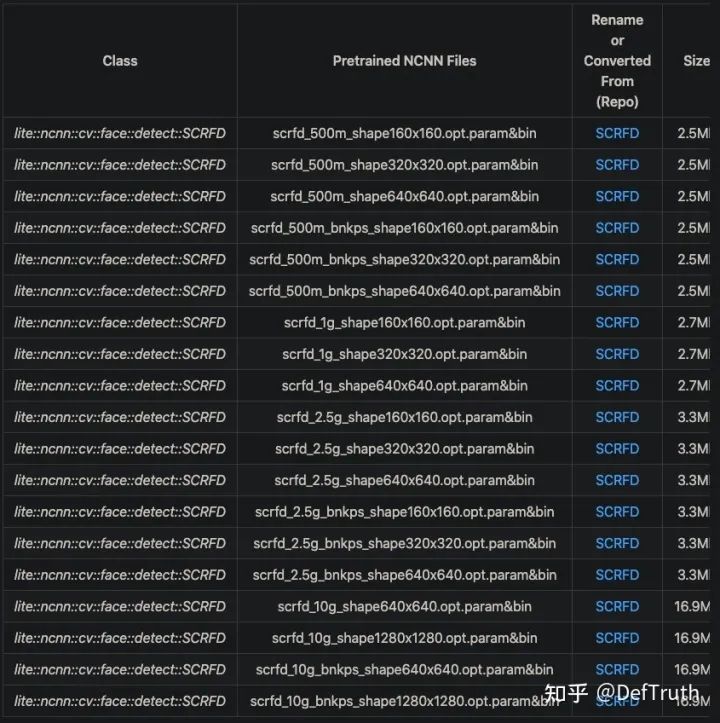

4.4 NCNN模型文件

NCNN模型文件下载地址，【Baidu Drive】https://pan.baidu.com/s/1hlnqyNsFbMseGFWscgVhgQ-   code: sc7f，也可以从本直接仓库下载。

5. 接口文档

在【lite.ai.toolkit】https://github.com/DefTruth/lite.ai.toolkit 中，SCRFD的实现类为：

class LITE_EXPORTS lite::cv::face::detect::SCRFD;
class LITE_EXPORTS lite::mnn::cv::face::detect::SCRFD;
class LITE_EXPORTS lite::tnn::cv::face::detect::SCRFD;
class LITE_EXPORTS lite::ncnn::cv::face::detect::SCRFD;

该类型目前包含1公共接口detect用于进行目标检测。

public:
    /**
     * @param mat cv::Mat BGR format
     * @param detected_boxes_kps vector of BoxfWithLandmarks to catch detected boxes and landmarks.
     * @param score_threshold default 0.25f, only keep the result which >= score_threshold.
     * @param iou_threshold default 0.45f, iou threshold for NMS.
     * @param topk default 400, maximum output boxes after NMS.
     */
    void detect(const cv::Mat &mat, std::vector<types::BoxfWithLandmarks> &detected_boxes_kps,
                float score_threshold = 0.25f, float iou_threshold = 0.45f,
                unsigned int topk = 400);

detect接口的输入参数说明：

• mat: cv::Mat类型，BGR格式。
• detected_boxes_kps: BoxfWithLandmarks向量，包含被检测到的框box(Boxf)，box中包含x1,y1,x2,y2,label,score等成员; 以及landmarks(landmarks)人脸关键点(5个)，其中包含了points，代表关键点，是一个cv::point2f向量(vector);
• score_threshold：分类得分（质量得分）阈值，默认0.25，小于该阈值的框将被丢弃。
• iou_threshold：NMS中的iou阈值，默认0.3。
• topk：默认400，只保留前k个检测到的结果。

6. 使用案例

这里测试使用的是scrfd_2.5g_bnkps_shape640x640.onnx版本的模型，你可以尝试使用其他版本的模型。

6.1 ONNXRuntime版本

#include "lite/lite.h"

static void test_default()
{
    std::string onnx_path = "../hub/onnx/cv/scrfd_2.5g_bnkps_shape640x640.onnx";
    std::string test_img_path = "../resources/4.jpg";
    std::string save_img_path = "../logs/4.jpg";

    auto *scrfd = new lite::cv::face::detect::SCRFD(onnx_path);

    std::vector<lite::types::BoxfWithLandmarks> detected_boxes;
    cv::Mat img_bgr = cv::imread(test_img_path);
    scrfd->detect(img_bgr, detected_boxes, 0.3f);

    lite::utils::draw_boxes_with_landmarks_inplace(img_bgr, detected_boxes);

    cv::imwrite(save_img_path, img_bgr);

    std::cout << "Default Version Done! Detected Face Num: " << detected_boxes.size() << std::endl;

    delete scrfd;
}

6.2 MNN版本

#include "lite/lite.h"

static void test_mnn()
{
#ifdef ENABLE_MNN
    std::string mnn_path = "../hub/mnn/cv/scrfd_2.5g_bnkps_shape640x640.mnn";
    std::string test_img_path = "../resources/12.jpg";
    std::string save_img_path = "../logs/12.jpg";

    auto *scrfd = new lite::mnn::cv::face::detect::SCRFD(mnn_path);

    std::vector<lite::types::BoxfWithLandmarks> detected_boxes;
    cv::Mat img_bgr = cv::imread(test_img_path);
    scrfd->detect(img_bgr, detected_boxes, 0.3f);

    lite::utils::draw_boxes_with_landmarks_inplace(img_bgr, detected_boxes);

    cv::imwrite(save_img_path, img_bgr);

    std::cout << "MNN Version Done! Detected Face Num: " << detected_boxes.size() << std::endl;

    delete scrfd;
#endif
}

6.3 TNN版本

#include "lite/lite.h"

static void test_tnn()
{
#ifdef ENABLE_TNN
    std::string proto_path = "../hub/tnn/cv/scrfd_2.5g_bnkps_shape640x640.opt.tnnproto";
    std::string model_path = "../hub/tnn/cv/scrfd_2.5g_bnkps_shape640x640.opt.tnnmodel";
    std::string test_img_path = "../resources/9.jpg";
    std::string save_img_path = "../logs/9.jpg";

    auto *scrfd = new lite::tnn::cv::face::detect::SCRFD(proto_path, model_path);

    std::vector<lite::types::BoxfWithLandmarks> detected_boxes;
    cv::Mat img_bgr = cv::imread(test_img_path);
    scrfd->detect(img_bgr, detected_boxes, 0.3f);

    lite::utils::draw_boxes_with_landmarks_inplace(img_bgr, detected_boxes);

    cv::imwrite(save_img_path, img_bgr);

    std::cout << "TNN Version Done! Detected Face Num: " << detected_boxes.size() << std::endl;

    delete scrfd;
#endif
}

6.4 NCNN版本

#include "lite/lite.h"

static void test_ncnn()
{
#ifdef ENABLE_NCNN
    std::string param_path = "../hub/ncnn/cv/scrfd_2.5g_bnkps_shape640x640.opt.param";
    std::string bin_path = "../hub/ncnn/cv/scrfd_2.5g_bnkps_shape640x640.opt.bin";
    std::string test_img_path = "../resources/1.jpg";
    std::string save_img_path = "../logs/1.jpg";

    auto *scrfd = new lite::ncnn::cv::face::detect::SCRFD(param_path, bin_path, 1, 640, 640);

    std::vector<lite::types::BoxfWithLandmarks> detected_boxes;
    cv::Mat img_bgr = cv::imread(test_img_path);
    scrfd->detect(img_bgr, detected_boxes, 0.3f);

    lite::utils::draw_boxes_with_landmarks_inplace(img_bgr, detected_boxes);

    cv::imwrite(save_img_path, img_bgr);

    std::cout << "NCNN Version Done! Detected Face Num: " << detected_boxes.size() << std::endl;

    delete scrfd;
#endif
}

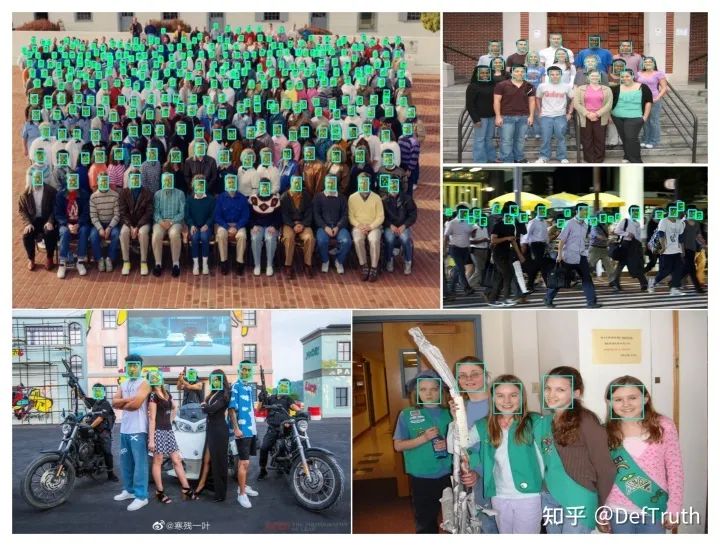

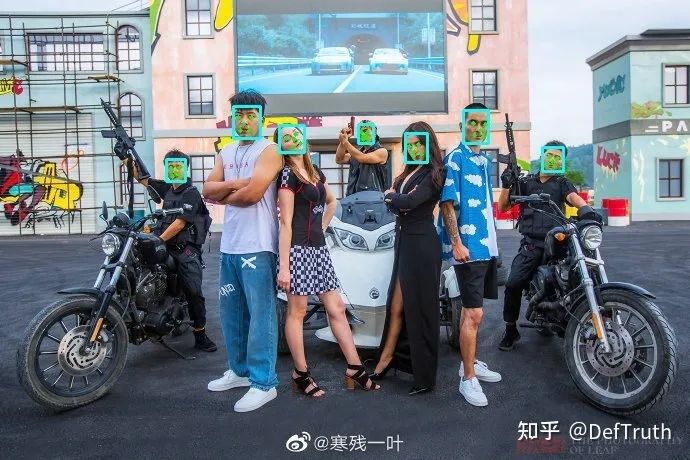

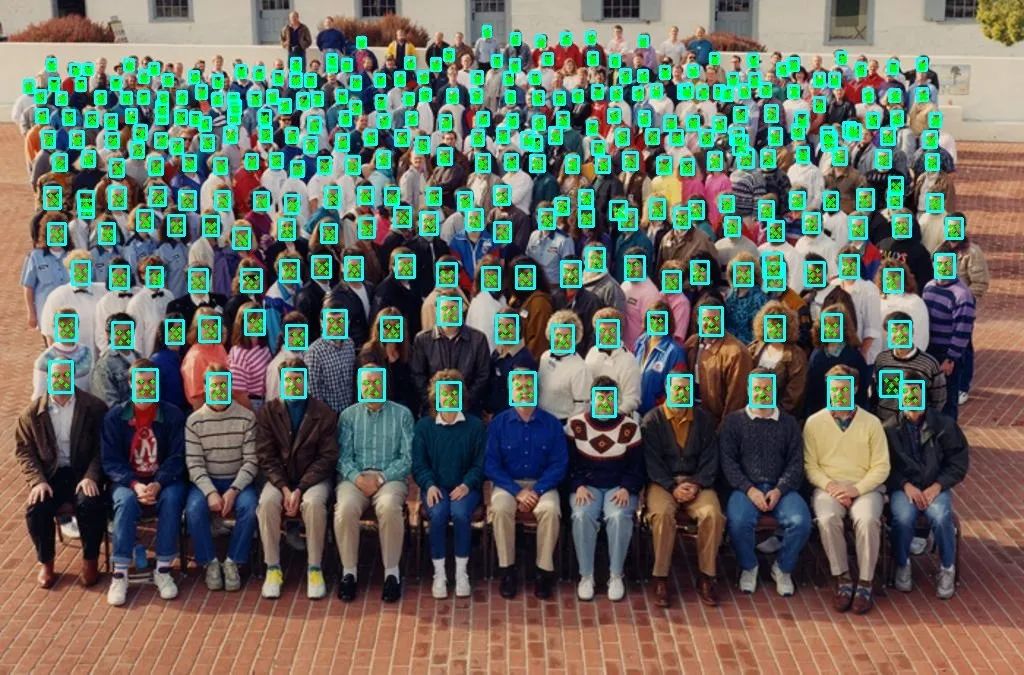

• 输出结果为:

7. 编译运行

在MacOS下可以直接编译运行本项目，无需下载其他依赖库。其他系统则需要从【lite.ai.toolkit】https://github.com/DefTruth/lite.ai.toolkit 中下载源码先编译_lite.ai.toolkit.v0.1.0_动态库。

git clone --depth=1 https://github.com/DefTruth/scrfd.lite.ai.toolkit.git
cd scrfd.lite.ai.toolkit
sh ./build.sh

• CMakeLists.txt设置

cmake_minimum_required(VERSION 3.17)
project(scrfd.lite.ai.toolkit)

set(CMAKE_CXX_STANDARD 11)

# setting up lite.ai.toolkit
set(LITE_AI_DIR ${CMAKE_SOURCE_DIR}/lite.ai.toolkit)
set(LITE_AI_INCLUDE_DIR ${LITE_AI_DIR}/include)
set(LITE_AI_LIBRARY_DIR ${LITE_AI_DIR}/lib)
include_directories(${LITE_AI_INCLUDE_DIR})
link_directories(${LITE_AI_LIBRARY_DIR})

set(OpenCV_LIBS
        opencv_highgui
        opencv_core
        opencv_imgcodecs
        opencv_imgproc
        opencv_video
        opencv_videoio
        )
# add your executable
set(EXECUTABLE_OUTPUT_PATH ${CMAKE_SOURCE_DIR}/examples/build)

add_executable(lite_scrfd examples/test_lite_scrfd.cpp)
target_link_libraries(lite_scrfd
        lite.ai.toolkit
        onnxruntime
        MNN  # need, if built lite.ai.toolkit with ENABLE_MNN=ON,  default OFF
        ncnn # need, if built lite.ai.toolkit with ENABLE_NCNN=ON, default OFF
        TNN  # need, if built lite.ai.toolkit with ENABLE_TNN=ON,  default OFF
        ${OpenCV_LIBS})  # link lite.ai.toolkit & other libs.

• building && testing information:

[ 50%] Building CXX object CMakeFiles/lite_scrfd.dir/examples/test_lite_scrfd.cpp.o
[100%] Linking CXX executable lite_scrfd
[100%] Built target lite_scrfd
Testing Start ...
LITEORT_DEBUG LogId: ../hub/onnx/cv/scrfd_2.5g_bnkps_shape640x640.onnx
=============== Input-Dims ==============
input_node_dims: 1
input_node_dims: 3
input_node_dims: 640
input_node_dims: 640
=============== Output-Dims ==============
Output: 0 Name: score_8 Dim: 0 :1
Output: 0 Name: score_8 Dim: 1 :12800
Output: 0 Name: score_8 Dim: 2 :1
Output: 1 Name: score_16 Dim: 0 :1
Output: 1 Name: score_16 Dim: 1 :3200
Output: 1 Name: score_16 Dim: 2 :1
Output: 2 Name: score_32 Dim: 0 :1
Output: 2 Name: score_32 Dim: 1 :800
Output: 2 Name: score_32 Dim: 2 :1
Output: 3 Name: bbox_8 Dim: 0 :1
Output: 3 Name: bbox_8 Dim: 1 :12800
Output: 3 Name: bbox_8 Dim: 2 :4
Output: 4 Name: bbox_16 Dim: 0 :1
Output: 4 Name: bbox_16 Dim: 1 :3200
Output: 4 Name: bbox_16 Dim: 2 :4
Output: 5 Name: bbox_32 Dim: 0 :1
Output: 5 Name: bbox_32 Dim: 1 :800
Output: 5 Name: bbox_32 Dim: 2 :4
Output: 6 Name: kps_8 Dim: 0 :1
Output: 6 Name: kps_8 Dim: 1 :12800
Output: 6 Name: kps_8 Dim: 2 :10
Output: 7 Name: kps_16 Dim: 0 :1
Output: 7 Name: kps_16 Dim: 1 :3200
Output: 7 Name: kps_16 Dim: 2 :10
Output: 8 Name: kps_32 Dim: 0 :1
Output: 8 Name: kps_32 Dim: 1 :800
Output: 8 Name: kps_32 Dim: 2 :10
========================================
generate_bboxes_kps num: 52
Default Version Done! Detected Face Num: 9
LITEORT_DEBUG LogId: ../hub/onnx/cv/scrfd_2.5g_bnkps_shape640x640.onnx
=============== Input-Dims ==============
input_node_dims: 1
input_node_dims: 3
input_node_dims: 640
input_node_dims: 640
=============== Output-Dims ==============
Output: 0 Name: score_8 Dim: 0 :1
Output: 0 Name: score_8 Dim: 1 :12800
Output: 0 Name: score_8 Dim: 2 :1
Output: 1 Name: score_16 Dim: 0 :1
Output: 1 Name: score_16 Dim: 1 :3200
Output: 1 Name: score_16 Dim: 2 :1
Output: 2 Name: score_32 Dim: 0 :1
Output: 2 Name: score_32 Dim: 1 :800
Output: 2 Name: score_32 Dim: 2 :1
Output: 3 Name: bbox_8 Dim: 0 :1
Output: 3 Name: bbox_8 Dim: 1 :12800
Output: 3 Name: bbox_8 Dim: 2 :4
Output: 4 Name: bbox_16 Dim: 0 :1
Output: 4 Name: bbox_16 Dim: 1 :3200
Output: 4 Name: bbox_16 Dim: 2 :4
Output: 5 Name: bbox_32 Dim: 0 :1
Output: 5 Name: bbox_32 Dim: 1 :800
Output: 5 Name: bbox_32 Dim: 2 :4
Output: 6 Name: kps_8 Dim: 0 :1
Output: 6 Name: kps_8 Dim: 1 :12800
Output: 6 Name: kps_8 Dim: 2 :10
Output: 7 Name: kps_16 Dim: 0 :1
Output: 7 Name: kps_16 Dim: 1 :3200
Output: 7 Name: kps_16 Dim: 2 :10
Output: 8 Name: kps_32 Dim: 0 :1
Output: 8 Name: kps_32 Dim: 1 :800
Output: 8 Name: kps_32 Dim: 2 :10
========================================
generate_bboxes_kps num: 138
ONNXRuntime Version Done! Detected Face Num: 23
LITEMNN_DEBUG LogId: ../hub/mnn/cv/scrfd_2.5g_bnkps_shape640x640.mnn
=============== Input-Dims ==============
        **Tensor shape**: 1, 3, 640, 640,
Dimension Type: (CAFFE/PyTorch/ONNX)NCHW
=============== Output-Dims ==============
getSessionOutputAll done!
Output: bbox_16:        **Tensor shape**: 1, 3200, 4,
Output: bbox_32:        **Tensor shape**: 1, 800, 4,
Output: bbox_8:         **Tensor shape**: 1, 12800, 4,
Output: kps_16:         **Tensor shape**: 1, 3200, 10,
Output: kps_32:         **Tensor shape**: 1, 800, 10,
Output: kps_8:  **Tensor shape**: 1, 12800, 10,
Output: score_16:       **Tensor shape**: 1, 3200, 1,
Output: score_32:       **Tensor shape**: 1, 800, 1,
Output: score_8:        **Tensor shape**: 1, 12800, 1,
========================================
generate_bboxes_kps num: 34
MNN Version Done! Detected Face Num: 5
LITENCNN_DEBUG LogId: ../hub/ncnn/cv/scrfd_2.5g_bnkps_shape640x640.opt.param
=============== Output-Dims ==============
score_8: c=1,h=12800,w=1
score_16: c=1,h=3200,w=1
score_32: c=1,h=800,w=1
bbox_8: c=1,h=12800,w=4
bbox_16: c=1,h=3200,w=4
bbox_32: c=1,h=800,w=4
kps_8: c=1,h=12800,w=10
kps_16: c=1,h=3200,w=10
kps_32: c=1,h=800,w=10
generate_bboxes_kps num: 16
NCNN Version Done! Detected Face Num: 2
LITETNN_DEBUG LogId: ../hub/tnn/cv/scrfd_2.5g_bnkps_shape640x640.opt.tnnproto
=============== Input-Dims ==============
input.1: [1 3 640 640 ]
Input Data Format: NCHW
=============== Output-Dims ==============
bbox_16: [1 3200 4 ]
bbox_32: [1 800 4 ]
bbox_8: [1 12800 4 ]
kps_16: [1 3200 10 ]
kps_32: [1 800 10 ]
kps_8: [1 12800 10 ]
score_16: [1 3200 1 ]
score_32: [1 800 1 ]
score_8: [1 12800 1 ]
========================================
generate_bboxes_kps num: 49
TNN Version Done! Detected Face Num: 7
Testing Successful !

看起来效果还不错~

如果觉得有用，就请分享到朋友圈吧！

△点击卡片关注极市平台，获取 最新CV干货

公众号后台回复“transformer”获取最新Transformer综述论文下载～

极市干货

课程/比赛： 珠港澳人工智能算法大赛 ｜保姆级零基础人工智能教程

算法trick ： 目标检测比赛中的tricks集锦 ｜ 从39个kaggle竞赛中总结出来的图像分割的Tips和Tricks

技术综述： 一文弄懂各种loss function ｜ 工业图像异常检测最新研究总结（2019-2020）

# CV技术社群邀请函 #

△长按添加极市小助手

添加极市小助手微信（ID : cvmart4）

备注：姓名-学校/公司-研究方向-城市（如：小极-北大-目标检测-深圳）

即可申请加入极市目标检测/图像分割/工业检测/人脸/医学影像/3D/SLAM/自动驾驶/超分辨率/姿态估计/ReID/GAN/图像增强/OCR/视频理解等技术交流群

每月大咖直播分享、真实项目需求对接、求职内推、算法竞赛、干货资讯汇总、与 10000+来自港科大、北大、清华、中科院、CMU、腾讯、百度等名校名企视觉开发者互动交流~

觉得有用麻烦给个在看啦~
