大家好，我是来自德国的Robert，目前在澎思科技负责算法研究、算法设计和算法实现，今天想分享的内容是有限算力资源下的深度学习与人脸识别技术——人脸抓拍设计、移植和优化。在标题中大家可以看到两个关键词，第一深度学习，第二人脸识别。

人脸识别主要分两大类，第一人脸抓拍，指的是从原始的数据（如录像数据）中提取人脸，第二大类是对提取好的人脸进行进一步操作，比如人脸比对、人脸性别分类、表情分类等具体应用。今天我们把重点放在人脸抓拍这一步，还会特别注意算法的运行速度。

近年来，所有的人脸识别算法都是基于深度学习完成的，所以今天分享的内容也基于深度学习来展开，具体目录如下：

深度学习定义与概念

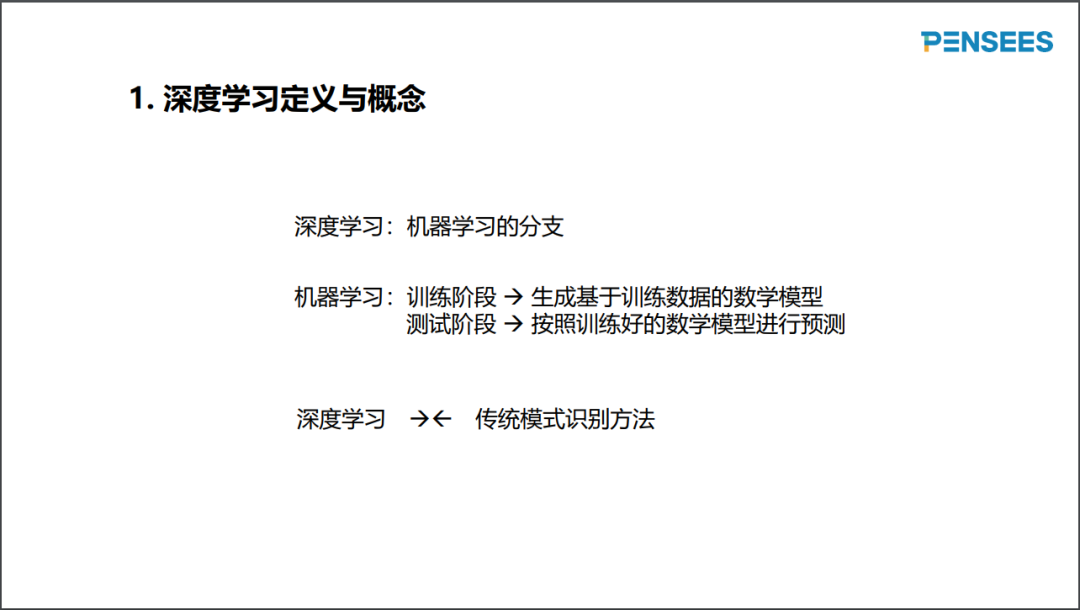

大家可能听过深度学习这个术语，但是深度学习到底是什么？如图所示，即为深度学习的定义。我们将深度学习之外所有的模式识别算法命名为传统模式识别算法。下面来了解一下深度学习和传统模式识别之间有哪些区别，深度学习的特点是什么。

传统算法主要有两个步骤。其中第一步为“手动特征提取”，即按照当前分类任务手动定义特征提取方法。下图显示对于文字图像的边缘特征，总共四个方向的边缘特征。深度学习之前，基于四个方向的边缘特征在文字识别领域非常流行，因为文字图像边缘特征的判别能力好于原始图像像素的判别能力。

传统算法第二步为“训练参数”，参数训练是基于在第一步提取好的特征进行的。下图显示对于文字特征向量的建模，每类由多维高斯分布建模。多维高斯分布唯一由期望值和相关矩阵描述。为了提高鲁棒性，仅仅估计了相关矩阵的前k个特征值和特征向量，后（d-k）个特征值由一个常数描述。有了每一类的参数，可以使用贝叶斯分类器对未知、不在训练库的新图像提取特征，并对提取好的特征进行分类。

传统方法有一些不太理想的地方：特征提取和参数训练的两个步骤是拆开的。更优的方案是联合优化特征提取和参数训练。另外，预测任务的变化引起特征提取方法的改动。例如，对肿瘤检测文理特征判别能力好于边缘特征。为了达到不错的预测效果，每个领域需要有经验的专家琢磨出好的手动特征提取方法。深度学习克服了这些难题。

接下来我们看一下，深度学习放弃手动特征提取而采用自动特征提取，如图所示：

上图有10个特征层，每一层的参数是自动学习的，不涉及到手动干预。因深度学习的特征提取是自动、智能的，所以深度学习属于人工智能的领域。

我们还需要知道的一点是，与传统算法相比，深度学习有一定的优势。在包含1000类的IMAGENET数据库中，基于几层深度学习的分类错误率为25%。将层数提高到19，错误率降低到7%，22层的错误率为6%，如果是非常深的深度学习模型（152层），错误率才3%，而人类的错误率也有5%。这说明在特定情况下，深度学习的识别率高于人类的识别率，这就引起了各行业都想将深度学习的思路融入到他们的领域里，人脸识别也不例外。

人脸识别属于图像处理的领域。图像处理领域中最常见的层是卷积层，比较一下卷积层和全连接层。如下图所示，全连接层每个输入节点跟任何输出节点都构造一个连接，而卷积层只有考虑特殊的连接。一个卷积核扫描所有输入图的窗口，可以做到参数共享、参数数量降低。可训练参越多，越容易发生过度适应现象，因卷积层大大降低了参数数量，其过度拟合现象大量减少，卷积操作可以理解为深度学习网络的正则化。另外全连接不考虑二维图像拓扑，而卷积层更好地利用相邻像素之间的关联性。

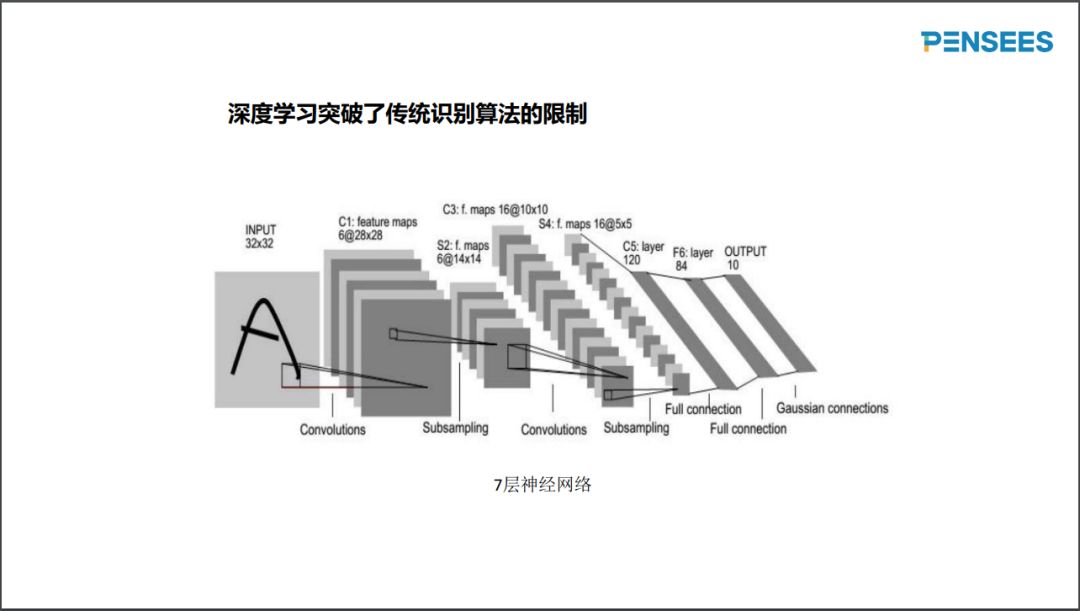

来看一下深度学习早期的一个完整的深度学习网络模型。下图显示所谓LENET5的拓扑：卷积层1、欠采样层2、卷积层3、欠采样层4、卷积层5、全连接6、分类输出层7。LENET5对32x32大小的输入通过卷积和欠采样和全连接层提取84维的特征向量，对84维的特征向量进行最终的分类，都在一个联合框架中。

对深度学习的定义和概念的介绍就到这，接下来了解深度学习怎么应用在人脸抓拍的领域。

人脸检测与深度学习

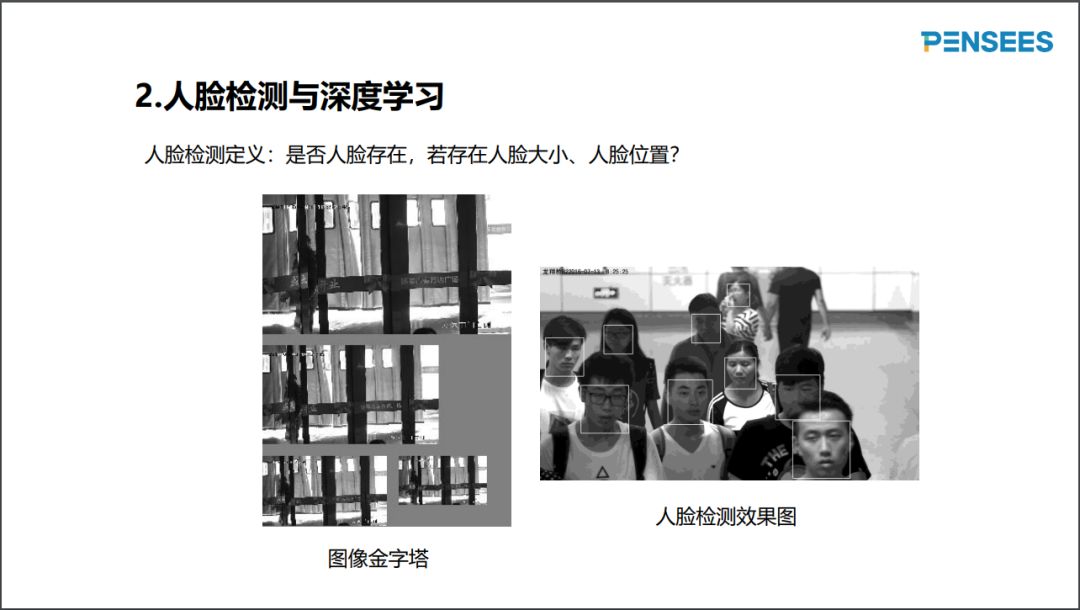

人脸抓拍第一步是人脸检测，是一个二类分类问题，只有两类：人脸和非人脸。人脸检测中一个难题是人脸大小未知。克服这个难题的一个办法是图像金字塔，如下图左侧部分所示。图像金字塔包含不同缩小率的缩小图像。对不同缩小图用固定窗口大小进行扫描，就可以做到多尺度人脸检测。

人脸检测另外的难题是类内的丰富性。人脸有白种人、黄种人、黑人等不同种族，图像光照条件不同、模糊度不同，人脸姿态、角度也不同。非人脸类更复杂，有无穷多个非人脸的可能性。所以，分类人脸和非人脸需要比较深、有一定判别能力的深度学习网络。用深的网络扫描整个图像金字塔的方法不最优，计算量太大。可以利用非人脸可以细分成简单负样本（例如平稳的天空）、中等负样本（例如衣服文理、胳膊、手）和难负样本（跟人脸非常相似）的事实。先用极少的计算量排除简单负样本，然后用中等计算量排除中等负样本。以此类推，用更大的计算量排除难度更大的负样本，最中留下的所有没排除的窗口分类成人脸。在传统领域该思想叫做ADABOOST分类器组合方法。

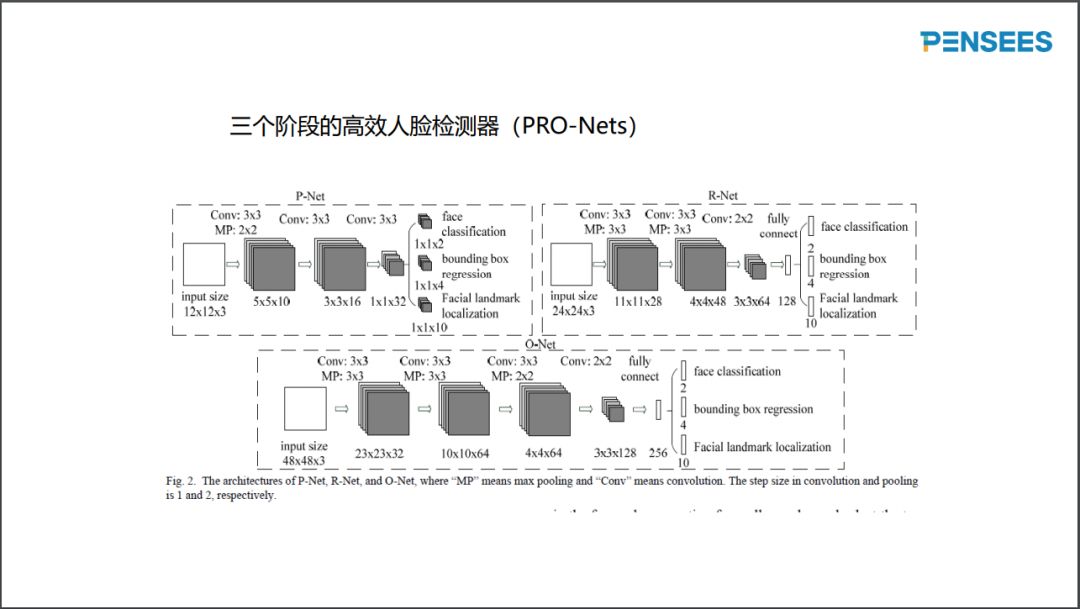

下面介绍一个基于ADABOOST思想的三个阶段人脸检测算法，如下图所示。总共有三个深度学习模型：PNET、RNET和ONET。PNET网络不深，只有三个卷积层，用12x12的窗口扫描图像金字塔，快速排除大量的简单负样本。留下的候选窗口用大小24x24重新抠，当作RNET的输入，RNET的计算量中等，有四个卷积层。对RNET可能没有成功排除的难负样本调用计算量比较大的ONET，输入大小为48x48，ONET有5个卷积层，构造最终的人脸/非人脸分类效果。同时ONET计算人脸5个特征点（眼睛，鼻尖，嘴角），用来在人脸比对之前做人脸矫正。

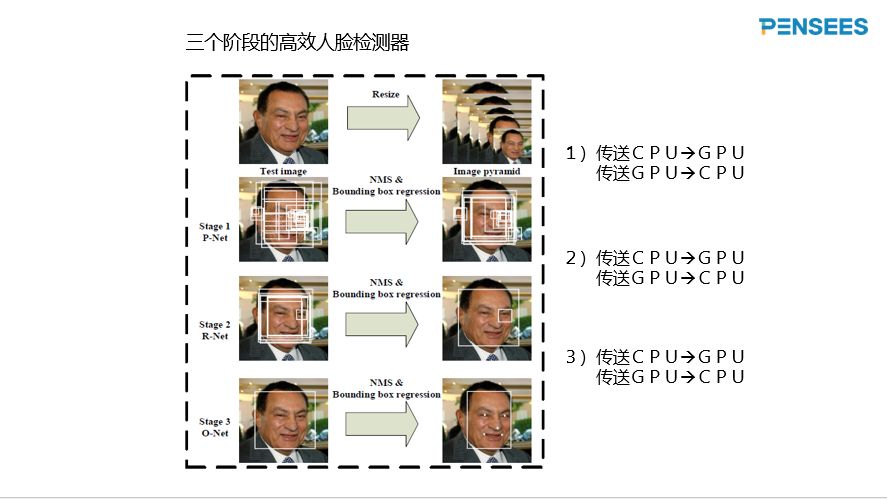

三个阶段的高效人脸检测器运行速度快，分类效果不错。然而，如果CPU跟GPU联合使用的话，CPU与GPU之间的传输数据时间不可忽略，如下图所示。

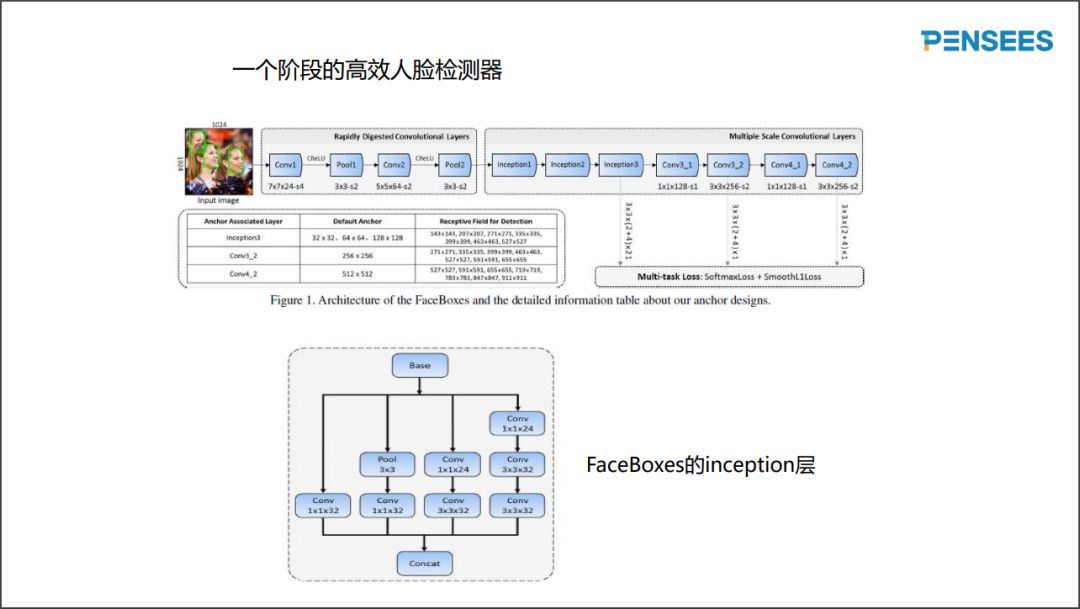

为了减少传输数据的时间，我们寻找一个阶段的人脸检测器，即只有一个深度模型的人脸检测器。下面我们来看一下一个阶段的高效人脸检测器。因为没有快速预淘汰简单负样本的步骤了，我们在前两个卷积层和欠采样层大大降低网络输入图的尺寸，缩小率为32倍。两个卷积层之后还有非常多的深度学习层，但是因图像尺寸非常小了，其计算量并不大了。一个阶段的人脸检测器没有图像金字塔了，但是有一个以上的分类输出层。输出层的输入是不同尺寸的特征图，一个阶段的人脸检测器基于特征金字塔，是克服人脸大小未知的另外一种方法。两个尺度之间跨度比较大，容易漏检特征金字塔中间大小的人脸。为了避免这种现象，设计了Inception模块。其设计特点为不同分支，分支卷积核大小不一致，最终连和不同分支。不同卷积核大小的分支构造不同大小的感受野，构造不同尺度的特征图。连续三次使用Inception模块，构造非常多的卷积核大小的组合，非常好地客服了人脸大小未知的问题。

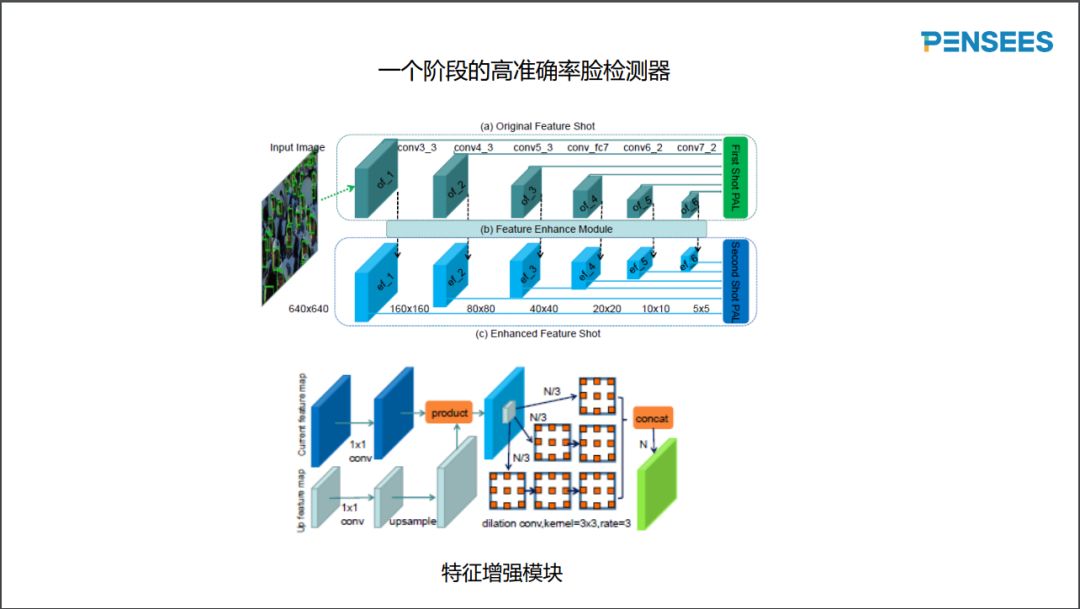

下图中显示的人脸检测器不关注运行速度，但争取更高的准确率。代价是几百倍的计算量，我们这关注的是网络架构。高准确率人脸检测器也属于一个阶段的检测器，基于特征金字塔，总共有六个尺寸层次。与以前的模型相比，特征金字塔不直接当成网络输出层的输入，但是还加上特征增强模块。特征增强模块考虑到两个相邻的特征图，对尺寸小的特征图进行上采样，构造跟尺寸大的特征图同样的尺寸。用乘法融合两个相邻的特征图，再加上基于inception思想的模块，这才是分类输出层的输入。

如下图所示，准确率高的人脸检测器对不良因素的鲁棒性非常强，可以检测出尺寸更小的人脸、模糊人脸、光照情况复杂、曝光、很暗的人脸、被局部遮挡的人脸，还有反光、姿态奇特或者化妆的人脸。抓拍系统不会使用计算量庞大的高准确率人类检测器，而调用上述提到的快速人脸检测器。当然，对不利情况下的检测率有一些折扣。假设，远处的人脸尺寸小、非常模糊，快速人脸检测器漏检了。但是十几帧之后人移动到离摄像头更近的位置，不显得那么小和模糊，检测出的概率大大提高。以人为单位的快速人脸检测器的检测率可以超过99%。

人脸跟踪与深度学习

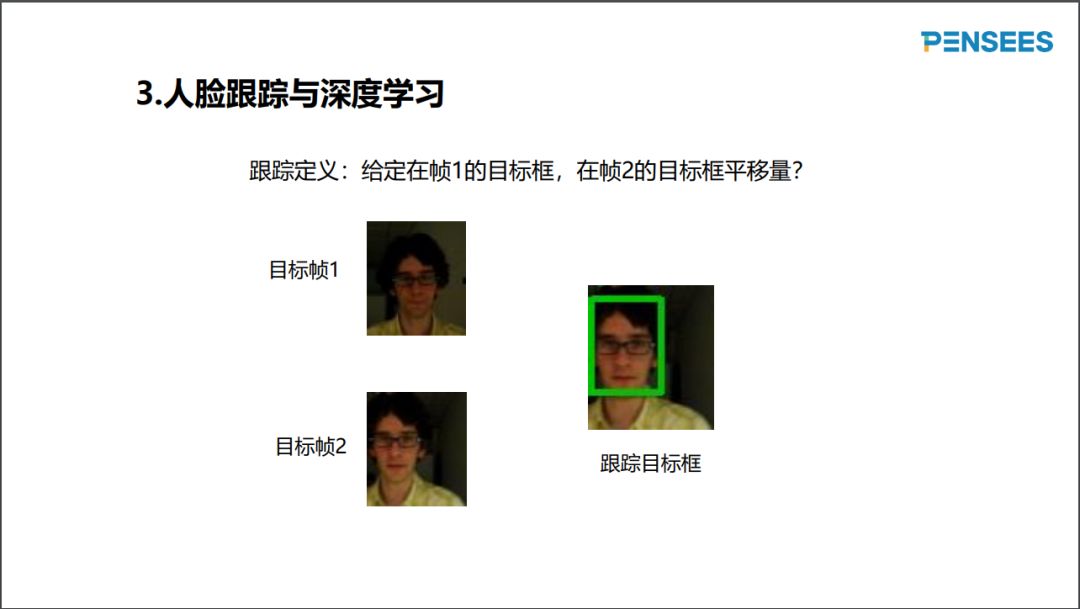

虽然人脸检测速度快，但是每帧都做人脸检测，满足不了一个GPU实时处理数十路视频的数据。另外这种方法也放弃了帧与帧之间的关联性。假设，在帧1检测出四个人脸。在帧2出现4个人脸的概率很高，甚至4个人脸的位置跟前一帧的位置非常相似。从前一帧到当前帧人脸具体平移量是多少，这就是人脸跟踪的命题，请看下图。人脸跟踪在目标周围范围考虑问题，人脸检测在整个场景图范围考虑问题，与全局的检测相比，跟踪属于局部算法，可以大量节省整个抓拍系统的计算量。

接下来，给大家分享一下一个属于传统算法领域的跟踪算法。其特点是运行速度非常快，数学模型和求解非常潇洒。下图的第一个数学公式是空间域中的数学模型，优化对象是相关核h，使得对在帧1的图像数据f进行滤波的话，得到跟标签g尽可能接近的值，其中*代表循环卷积。标签g经常选择为高斯函数。正则化系数lambda控制过度适应现象。利用傅里叶变换和相应的一些数学定理，可以把空间域建模问题等价地描述在频率域。大写字母符号代表小写字母符号的傅里叶变换。卷积定理把耗时的循环卷积操作改成快速的乘法。频率域的解析式形式很简单，只有乘法、加法和除法的操作。在帧2，对空间域的图像数据z应用傅里叶变换，跟在帧1学到的模板H进行乘法，得到频率域的响应Y，再用逆傅里叶变换回到空间域，得到空间域的响应y。最终跟踪效果为响应y最大值的对应的位置。

虽然基于相关滤波的跟踪算法在CPU上非常快，但是利用不起来GPU并行计算资源，因为快速傅里叶变换由很多零散的计算步骤组成，其GPU并行计算加速效果很差。接下来，给大家分享基于深度学习的跟踪算法，可以充分利用GPU并行计算资源。下图显示SIAMESE网络的跟踪器的流程。在帧1以目标位置为中心稍微扩充，构造参考图，用深度学习映射phi构造尺寸非常小的特征图（6x6）。在帧2扩充范围更大，构造搜索图，用同样的映射phi计算出尺寸比较大的特征图（22x22）。SIAMESE网络的特点是其输出层，所谓的相关层。6x6的特征图当作卷积核，扫描22x22的特征图，构造17x17大小的输出图。跟踪的效果就是输出图最大值的对应的位置。因17x17尺寸比较粗糙，经常对输出图进行上采样操作，获取更大分辨率的跟踪效果。SIAMESE网络属于离线学习的跟踪器，因为映射phi与原始图像无关，需要大量的人脸训练样本在GPU上学习映射phi的参数。然而，上述介绍的相关滤波跟踪器是在线学习的跟踪器，模板H依赖于原始图像，关键在于模板H的训练过程极快。

人脸属性与深度学习

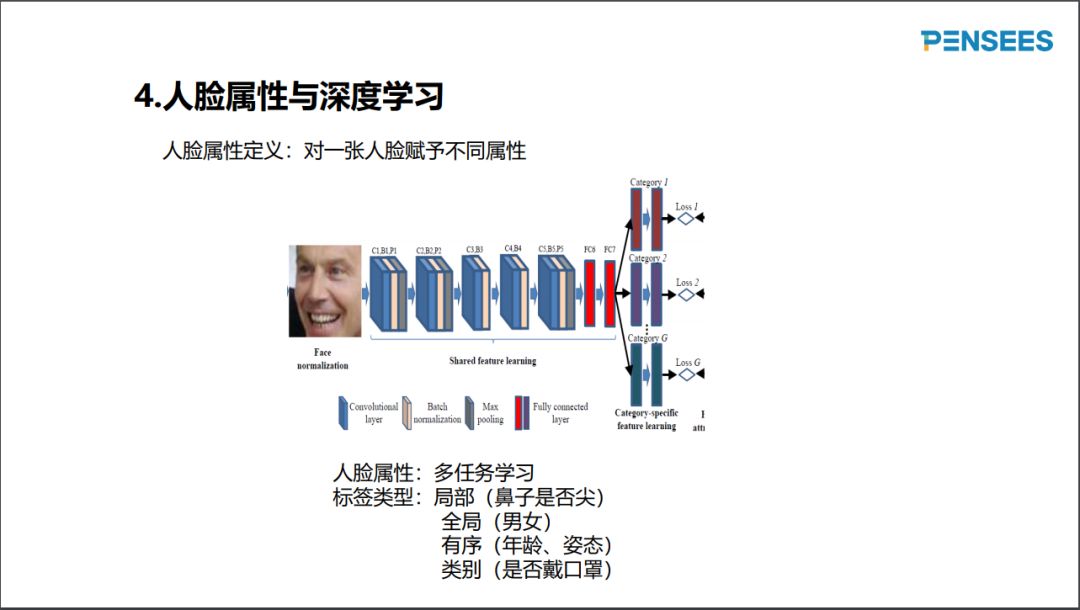

从现在开始，内容不会给大家介绍那么详细，限于概括性的介绍。下一步给大家介绍一下人脸属性与深度学习，如图所示：前几层设计所有任务共享的卷积层和欠采样层。后来几个网络分支对应不同标签类别，比如局部、全局标签，有序标签、类别性标签等等。需要大量的标注好的人脸属性训练样本，在GPU上训练共享的参数和分支的参数。
