使用 TFLite 在移动设备上优化与部署风格转化模型

文 / Khanh LeViet 和 Luiz Gustavo Martins，技术推广工程师

风格转化 (Style Transfer) 是一种优化技术，用于采集两张图像，一张内容图像（如建筑物），一张风格图像（如著名画家的作品），并将其融合交织在一起，使输出图像看起来就像是以参考风格图像中的风格“画出”了内容图像。

• 风格转化
  https://tensorflow.google.cn/tutorials/generative/style_transfer

现在，我们很高兴和大家分享一个用 TensorFlow Lite 针对移动设备优化的预训练风格转化模型，以及在 Android 和 iOS 上的示例应用，可用来为任何图像转换风格。

• 模型
  https://tensorflow.google.cn/lite/models/style_transfer/overview


• Android
  https://github.com/tensorflow/examples/tree/master/lite/examples/style_transfer/android


• iOS
  https://github.com/tensorflow/examples/tree/master/lite/examples/style_transfer/ios


本文中，我们将向您介绍如何优化大型 TensorFlow 模型以进行移动部署，以及如何通过 TensorFlow Lite 在移动应用中高效使用该模型。我们希望您可在您的应用中使用我们的预训练风格转化模型，或受此启发，创建更加有趣的应用。

背景

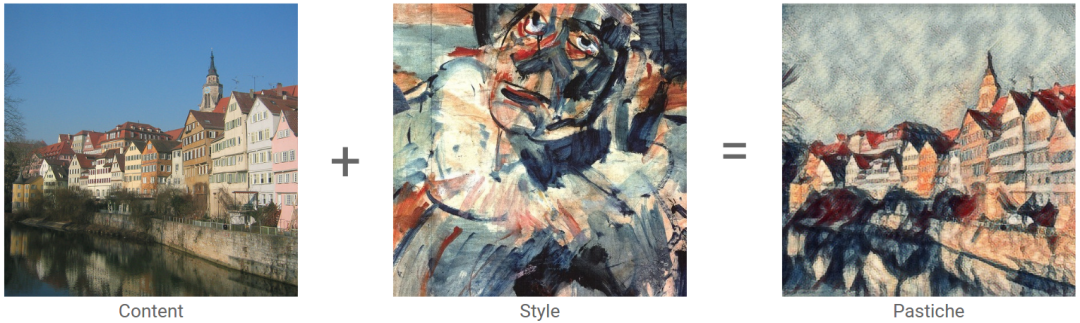

风格转化的示例

风格转化在《一种艺术风格的神经网络算法》(A Neural Algorithm of Artistic Style) 中首次发布。但是初始技术的计算量相当大，即使采用高端 GPU，也需要几秒钟才能转换一张图像的风格。接下来几位作者的工作（如：fast-style-transfer）展示了如何加速风格转化。

• 一种艺术风格的神经网络算法
  https://arxiv.org/abs/1508.06576

• fast-style-transfer
  https://github.com/lengstrom/fast-style-transfer

评估几种模型架构后，我们决定一开始先在样本应用中采用来自 Magenta 的预训练的自由风格转化模型。该模型将内容和风格图像作为输入，然后使用前馈神经网络生成风格化的输出图像。与 Gatys 论文中的技术相比，此模型的风格转化速度明显提升，但模型参数量仍然较大 (44 MB)，且速度仍然偏慢（Pixel 4 CPU 上为 2340 毫秒）。因此，我们需要继续优化模型，在移动应用中也适合使用。本文将会分享我们的优化经验，并提供一些资源供您在工作中使用。

• Magenta
  https://github.com/tensorflow/magenta/tree/master/magenta/models/arbitrary_image_stylization

• Gatys 论文
  https://arxiv.org/abs/1508.06576

优化模型架构

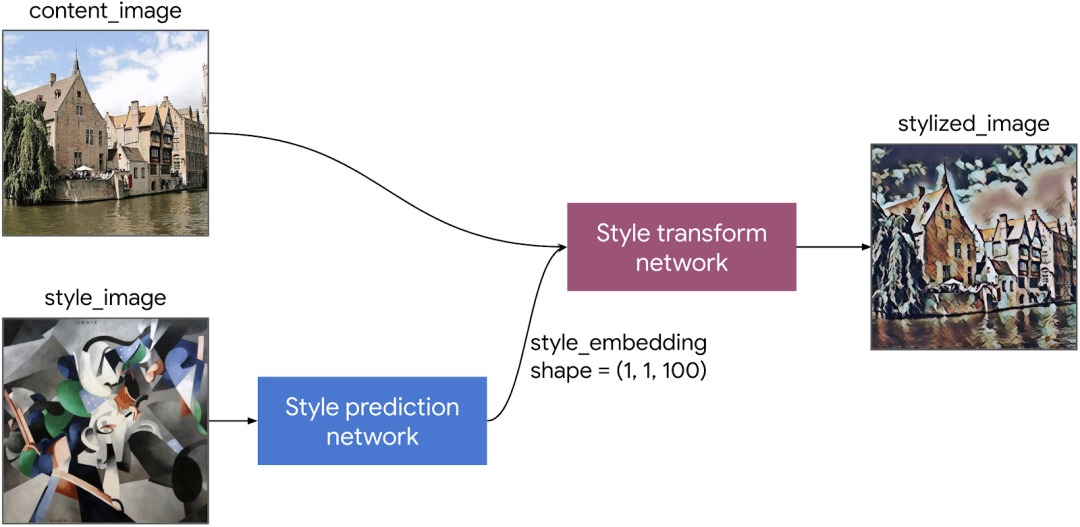

风格转化模型的结构

Magenta 的自由风格转化模型由两个子网组成：

• 风格预测网络：将风格图像转换为风格嵌入矢量。

• 风格转换网络：对内容图像应用风格嵌入矢量，以生成风格化的图像。

Magenta 的风格预测网络采用的是 InceptionV3 骨干网，我们可以将其替换为 MobileNetV2 骨干网，以此来对移动设备进行优化。风格转换网络包含几个卷积层。我们运用 MobileNet (https://arxiv.org/abs/1704.04861) 中宽度缩放因子的思路，将所有卷积层的输出通道数缩小为原来的 1/4。

然后，我们必须决定如何训练模型。我们试验了几种方案：从头开始训练移动模型，或者从预训练的 Magenta 模型中提取参数。我们发现：在固定 MobileNetV2 宽度的同时，从头开始优化其他参数得到的结果最好。

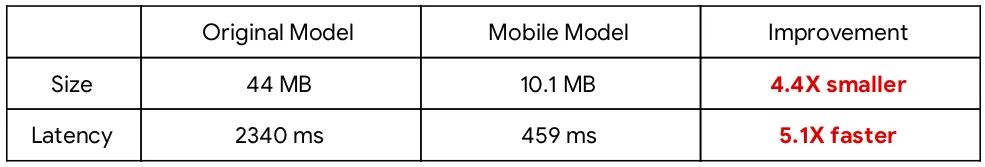

这样能达到与原模型相近的效果，而模型的大小显著缩小，速度也大幅提升。

* 基于 Pixel 4 CPU 的 2 线程 TensorFlow Lite 的基准测试，2020 年 4 月。

* 请参阅此论文 (https://arxiv.org/abs/1705.06830)，了解此风格转化模型中所用的损失函数定义的详情。

量化

敲定模型架构后，我们使用 TensorFlow 模型优化工具包，通过量化来进一步缩小移动模型。量化是适用于大多数 TensorFlow 模型移动部署的一项重要技术，在本例中，它可将模型大小缩小为原来的 1/4，在大幅加速模型推理的同时，对质量的影响很小。

• 量化
  https://tensorflow.google.cn/lite/performance/model_optimization#model_quantization

在 TensorFlow 提供的多个量化选项中，我们决定使用训练后整型量化，因其能做到简单性和模型质量二者兼顾。在将 TensorFlow 模型转换为 TensorFlow Lite 时，我们只需提供一小部分训练数据集即可。

• 训练后整型量化
  https://tensorflow.google.cn/lite/performance/post_training_integer_quant

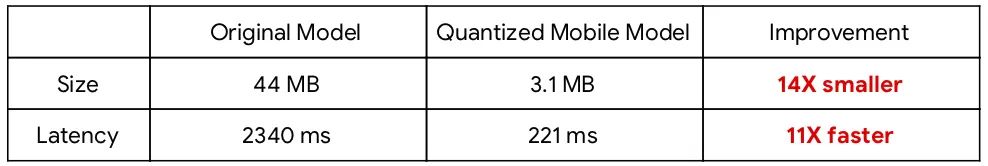

与初始模型相比，量化后，我们的模型大小不止缩小了一个量级，速度也不止提升了一个量级，同时将风格和内容损失程度维持在同等水平。

* 基于 Pixel 4 CPU 的 2 线程 TensorFlow Lite 的基准测试，2020 年 4 月。

移动部署

我们通过一款 Android 应用来展示如何使用风格转化模型。此应用通过采集一张风格图像与一张内容图像，输出将输入图像的风格和内容相融合的图像。

通过手机摄像头的 Camera2 API 拍摄内容图像后，应用提供了一系列名画作为风格图像的可选项。如上所述，通过两个步骤将风格应用于内容图像。首先，我们利用风格预测网络将风格提取为浮点数组。然后，我们利用风格转换网络对内容图像应用此风格。

• Camera2 API
  https://developer.android.com/reference/android/hardware/camera2/package-summary

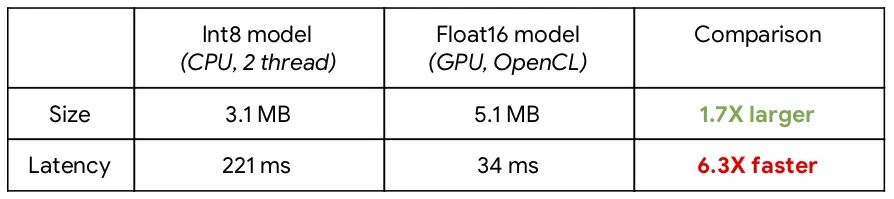

为了在 CPU 和 GPU 上都能达到最佳性能，我们创建了针对每种芯片进行了优化的两组 TensorFlow Lite 模型。我们用 int8 量化模型进行 CPU 推理，用 float16 量化模型进行 GPU 推理。GPU 通常能比 CPU 达到更好的性能，但 GPU 目前仅支持浮点模型，获得的模型 size 比经 int8 量化的模型稍大。以下是 int8 和 float16 模型的表现：

* 基于 Pixel 4 的 TensorFlow Lite 基准测试，2020 年 4 月。

• int8 量化
  https://tensorflow.google.cn/lite/performance/post_training_integer_quant


• float16 量化
  https://tensorflow.google.cn/lite/performance/post_training_float16_quant


另一种可能提升性能的方式是：缓存风格预测网络的结果，如果您的移动应用仅计划支持一组固定的风格图像。这将进一步缩小您的应用，无需再包含风格预测网络（占总网络大小的 91%）。这是此流程分为两个模型，而不仅仅是一个模型的主要原因。

我们在 GitHub 中提供了示例，应用风格的主类为 StyleTransferModelExecutor。

• GitHub
  https://github.com/tensorflow/examples/tree/master/lite/examples/style_transfer/android

• StyleTransferModelExecutor
  https://github.com/tensorflow/examples/blob/master/lite/examples/style_transfer/android/app/src/main/java/org/tensorflow/lite/examples/styletransfer/StyleTransferModelExecutor.kt

因为计算量庞大，我们不会对界面线程运行风格转化，这一点很重要。我们改为使用 AndroidX 中的 ViewModel 类和 Coroutine 来对专用的后台线程运行风格转化，并轻松更新视图。此外，在使用 GPU delegate 运行模型时，TF Lite 解释器初始化、GPU 代理初始化和推理必须在同一线程上运行。

• GPU delegate
  https://tensorflow.google.cn/lite/performance/gpu

生产中的风格转化

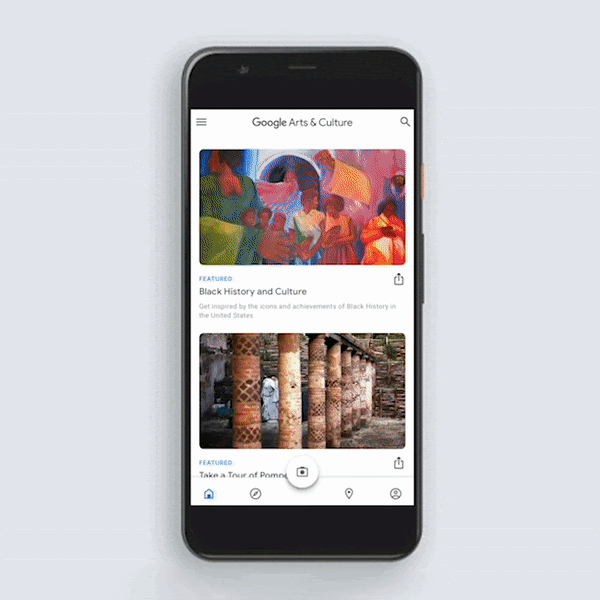

Google Arts & Culture 应用中最近添加了 Art Transfer，将利用 TensorFlow Lite 在设备上运行风格转化。所用模型与上述模型相似，但相较于速度和模型大小，该模型更注重质量。对生产环境中的风格转化模型有兴趣的话，您可以试用一下该应用。

• Art Transfer
  https://www.blog.google/outreach-initiatives/arts-culture/transform-your-photo-style-iconic-artist/

轮到您了

如果要在自己的应用中添加 Style Transfer，可以来下载移动示例模型。TensorFlow Hub 中提供了 float16（预测网络、转换网络）和 int8 量化版本（预测网络、转换网络）两种模型版本。我们迫不及待地想要看看您的作品！不要忘了与我们分享您的创作。

资源

在设备上运行机器学习模型具有以下优势：保护用户数据隐私，且功能启用时延迟较低。

本文中，我们已经展示了如何将 TensorFlow 模型直接转换为 TensorFlow Lite 模型，但这可能只是迈出的第一步。若要获得良好的性能，开发者应通过量化来优化模型，并权衡好模型质量、模型大小和推理时间之间的关系。

我们通过以下资源来创建模型，也许也适用于您的设备端机器学习用例：

• Magenta 模型库 (https://magenta.tensorflow.google.cn/)
  Magenta 是一个由 TensorFlow 支持的开源项目，使用机器学习来创作音乐和绘画作品。许多模型均可转换为 TensorFlow Lite，如风格转化模型。

• TensorFlow 模型优化工具包 (https://tensorflow.google.cn/model_optimization)
  模型优化工具包提供多种方法来优化模型，包括量化和剪枝。

• TensorFlow Lite delegate (https://tensorflow.google.cn/lite/performance/delegates)
  TensorFlow Lite 可利用设备上提供的多种不同类型的硬件加速器（包括 GPU 和 DSP）来加速模型推理。

如果您想详细了解 TensorFlow 的相关内容，请参阅以下文档。这些文档深入探讨了这篇文章中提及的许多主题：

• 移动示例模型https://github.com/tensorflow/examples/tree/master/lite/examples/style_transfer/android

• TensorFlow Hub
  http://tfhub.dev

• float16

• 预测网络
  https://tfhub.dev/google/lite-model/magenta/arbitrary-image-stylization-v1-256/fp16/prediction/1

• 转换网络
  https://tfhub.dev/google/lite-model/magenta/arbitrary-image-stylization-v1-256/fp16/transfer/1

• int8

• 预测网络
  https://tfhub.dev/google/lite-model/magenta/arbitrary-image-stylization-v1-256/int8/prediction/1

• 转换网络
  https://tfhub.dev/google/lite-model/magenta/arbitrary-image-stylization-v1-256/int8/transfer/1
