美国波士顿动力（Boston Dynamics）公司每隔一段时间就会放出几个可以在朋友圈刷屏的机器人视频，这不5月11日刚刚放出了两个最新的机器人视频，一个是Atlas人形机器人在田野间跑步的视频，一个是长的像小狗的SpotMini机器人通过自主导航在办公室自由穿行，会主动避开障碍物，甚至还会爬楼梯。

不过遗憾的是，每次放出的视频都没有具体的技术细节介绍。大家在朋友圈里感慨一下“哇，这机器人好牛X”后，这事似乎就这么过去了，后续几乎没有看到背后具体技术的资料。

我们知道波士顿动力的多足机器人的运动能力世界领先，不管是之前踹不倒的大狗，会后空翻的Atlas，还是本次发布的新功能，都在强调其快速、稳定的运动能力，不过这次SpotMini新增的的自主导航功能让人眼前一亮，不仅展示了它“四肢发达”，也展示了它“头脑不简单”。因此本文根据能查到的零碎少量的信息，结合相关专业知识，介绍一下这个“小狗”机器人SpotMini背后的自主导航技术到底是什么玩意儿？

SpotMini 介绍

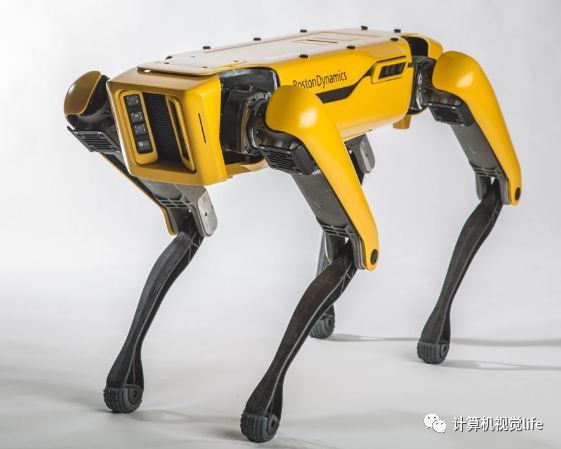

SpotMini是一款小型的四足机器人。重量为约25kg（带上手臂30kg）。并且是纯电动驱动的，因此运动起来相对比较安静，充电一次可以使用约90分钟。

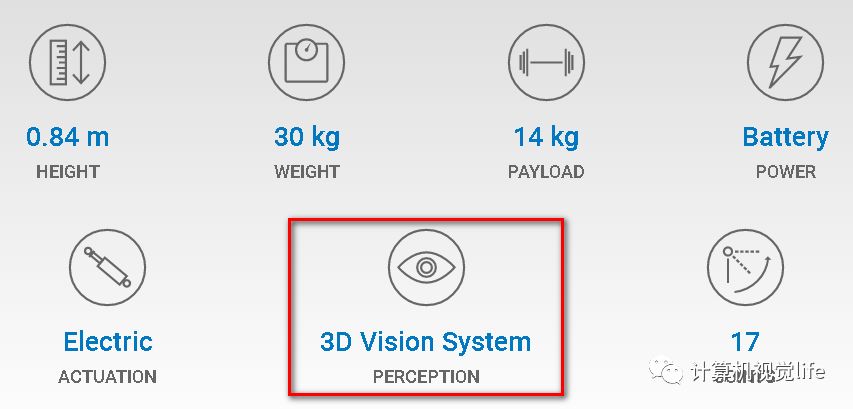

SpotMini本身的传感器包括：3D距离传感器、惯性测量单元（IMU，想了解更多？见《惯性导航系统简介》）、以及四肢内的位置/力量传感器。这些都是感知周围环境、了解自己运动状态，从而实现自主导航的必备传感器。SpotMini的关键参数如下图所示，其中红色方框内的3D视觉系统是实现自主导航的关键，上面提到的3D距离传感器就是3D视觉系统的重要组成部分。

3D距离传感器是什么？

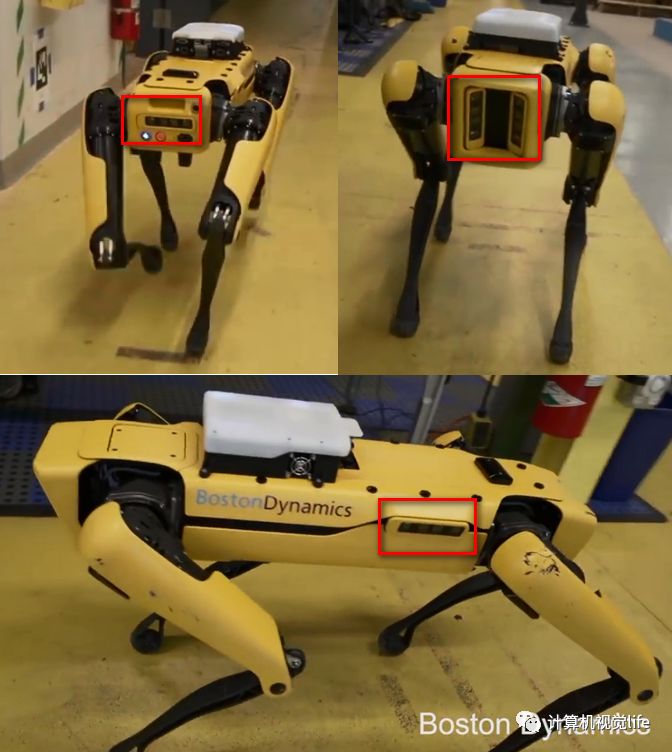

根据本次视频的介绍，SpotMini的正面，侧面，后面都安装了视觉传感器，下图红色方框内是具体的位置。

那么这个视觉传感器和3D距离传感器是什么关系？

3D距离传感器是用来获得二维图像+距离图像(术语叫深度图) 的设备，有很多种，比如基于结构光编码的RGB-D相机（想了解更多？见《深度相机原理揭秘--结构光（iPhone X 齐刘海原理）》）、基于飞行时间法的RGB-D相机（想了解更多？见《深度相机原理揭秘--飞行时间（TOF）》）、基于立体匹配的双目相机（想了解更多？见《深度相机原理揭秘--双目立体视觉》），以及激光雷达等。

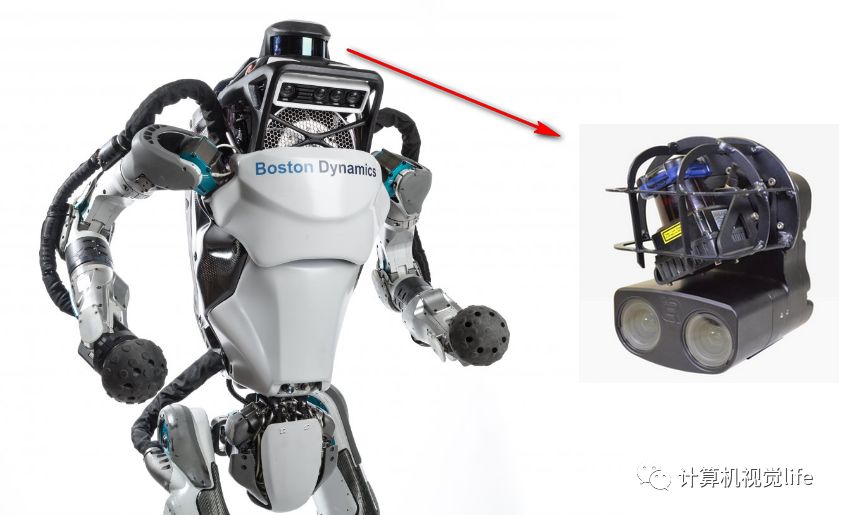

比如波士顿动力的Atlas机器人的3D距离传感器，使用的是Carnegie Robotics公司的MultiSense SL，这是一种多模式3D传感器，包括激光，双目相机传感器。

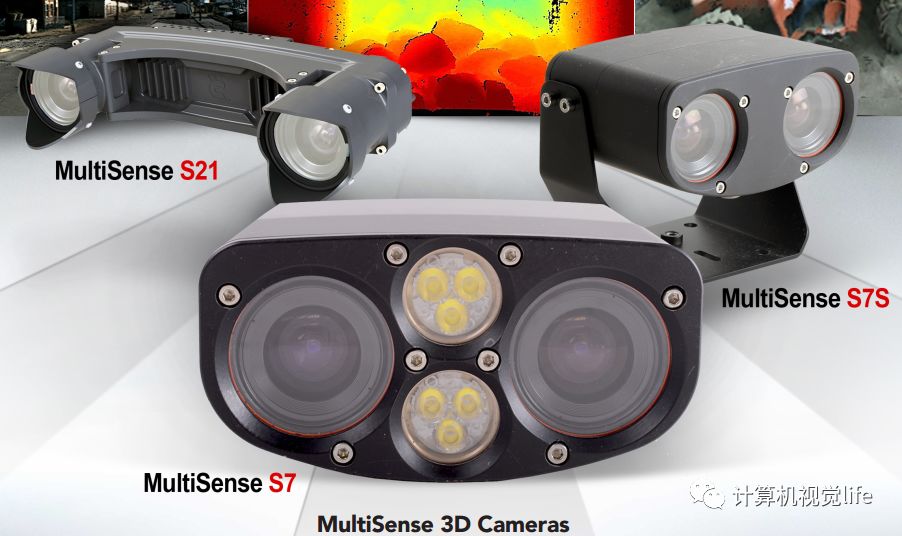

而SpotMini使用的3D距离传感器同样来自这家公司，型号为MultiSense S7 ，是一种紧凑的双目立体相机，分辨率高达2K x 2K，通过两相机视差可以计算出物体和相机的距离。

MultiSense S7简介

MultiSense S7是Carnegie Robotics公司的产品。具有三高:高分辨率，高帧率，高精度。据官网介绍，它是第一款在相机内部本地处理所有算法的商用立体相机。不需要外置电脑，不需要相机标定，提供基于ROS的API和工具，可以实时查看图像和3D距离数据，拿来就能用。结构紧凑，可以方便的嵌入到机器人、汽车、移动设备上。

MultiSense S7的工作原理是什么？

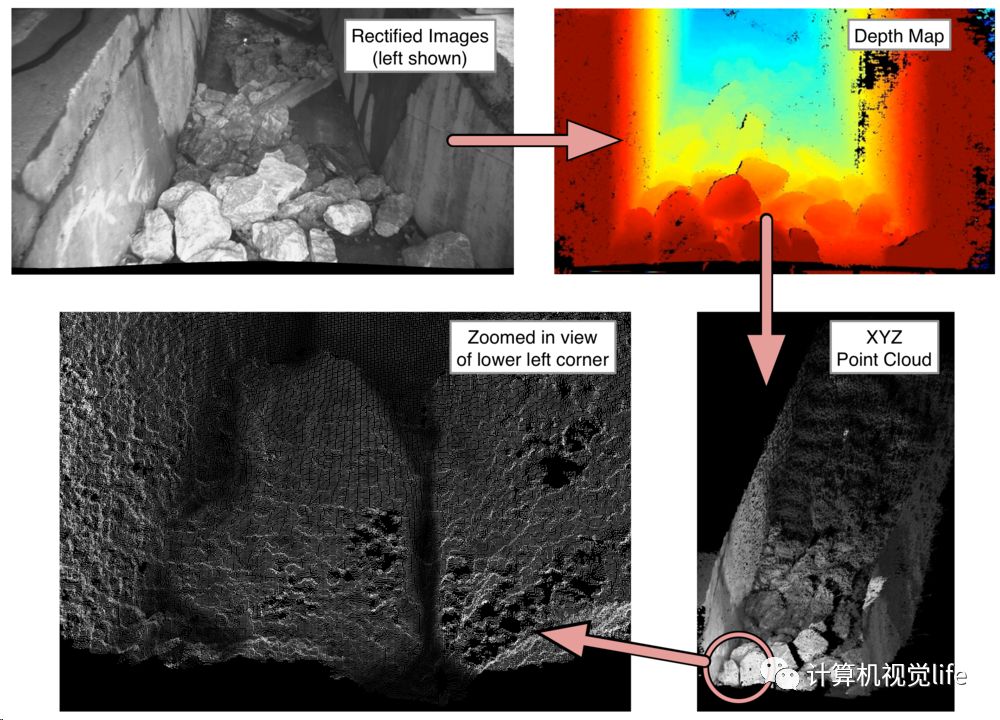

如下图所示，首先它拍摄左右两张高分辨率的图片，然后用标定内参对左右两幅图像进行了畸变校正，然后对两图逐点进行像素级匹配，匹配点水平方向差异就是视差d，物体到相机距离z=fb/d。其中b是两相机中心点之间的距离（术语叫基线），f是相机焦距。因此我们可以计算出深度图，从而得到了三维点云图。以上过程处理速度可以达到每秒15帧以上。

因此，借助3D距离传感器，SpotMini就具有了三维空间的感知能力。

如何实现自主导航？

仅仅有了感知能力只是定位导航的基础条件，如何实现更复杂的自主导航能力呢？

首先看一下官方的介绍。关于SpotMini自主导航，官方发布的视频中写了这么一段话：

在测试之前，机器人在人类指引下穿过空间，以便可以使用安装在机器人正面，后面和侧面的摄像机的可视数据来创建空间地图。在自主运动期间，SpotMini使用来自摄像机的数据在地图中定位本身，并检测并避开障碍物。

从上述描述我们可以发现几个关键点。

SpotMini想要在未知环境下实现自主导航，需要先在人类引导下走一遍，建立地图。
有了建好的地图，SpotMini才能定位自身位置，从而实现「自主导航」、检测躲避障碍物。

机器人实现自主定位和导航的核心技术称为Simultaneous Localization and Mapping，简称SLAM，中文译作同时定位与地图创建。这篇文章《SLAM初识》从扫地机器人类比，深入浅出的讲解了什么是SLAM技术。这里摘取其定义：

SLAM是指当某种移动设备（如机器人）从一个未知环境里的未知地点出发，在运动过程中通过传感器观测定位自身位置、姿态、运动轨迹，再根据自身位置进行增量式的地图构建，从而达到同时定位和地图构建的目的。定位和建图是两个相辅相成的过程，地图可以提供更好的定位，而定位也可以进一步扩建地图。SLAM非常强调未知环境，是自主移动机器人的核心技术。

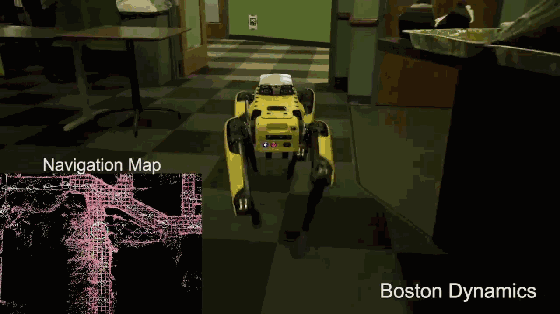

因此，SpotMini由于事先人工引导建立了地图，解决了未知环境的问题，所以难度比SLAM降低了不少。因此，可以说SpotMini的自主导航其实是在已经建立好的地图上进行的定位，可以认为是利用3D视觉传感器及IMU来观察周围环境，看看自己在地图的什么位置，然后开始规划自己的运动路径，沿着地图奔跑。如下图所示。

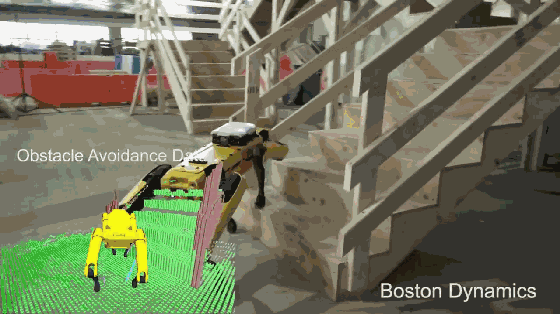

因为有了3D距离传感器，SpotMini可以感知障碍物离自己的距离，从而避开障碍物。如下图左下角所示。

当然，SpotMini虽然是SLAM的简化版，但是实际上SpotMini的自主导航技术还是有许多非常厉害的地方，比如一般用于自主导航的机器人都是慢速轮式机器人，或者无人机，属于运动比较稳定的情况。而SpotMini整个是在奔跑中，还兼顾上下楼梯，所以双目相机存在严重的运动模糊现象，SpotMini 解决了这个问题，还是非常牛X的。另外发布的视频中的SpotMini 和官网上的相比，背上貌似多了两个东西，不太清楚是什么作用。

讨论就到这里。如果你有不同的见解，或者还有什么可以补充的知识，欢迎在下方留言。
