折叠屏开启显示新纪元，从两年前的炒概念，到现在的拼量产，智能手机作为快消品，这种迭代的节奏确实略慢了一些。但它毕竟不是简单的柔性屏，涉及到折叠和消费端的应用，一不注意就会弄巧成拙，容不得厂商不小心。

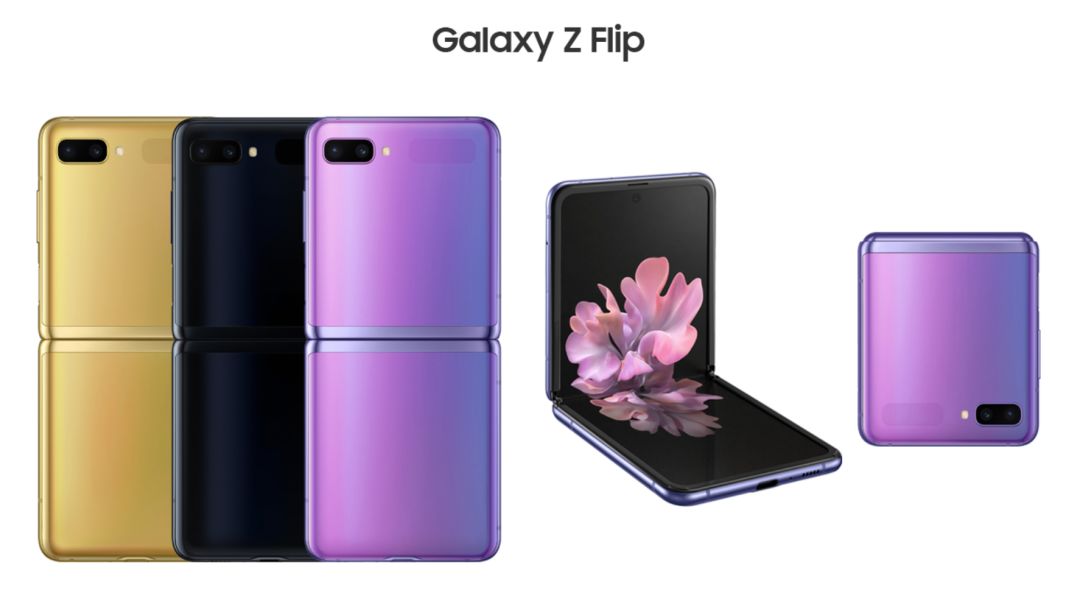

如果说 moto razr 的回归是致敬经典的情怀之作；那 Galaxy Z Flip 的出现就是向阳而生的时尚新品。隐藏式双凸轮，无段式转轴，官宣高达 20 万次的开合次数，即便是以我每天变态的看手机次数来算（200次/日），纯算下来用个 2 年半也没啥问题。

真的有这么厉害吗？说的我自己都快要信了。

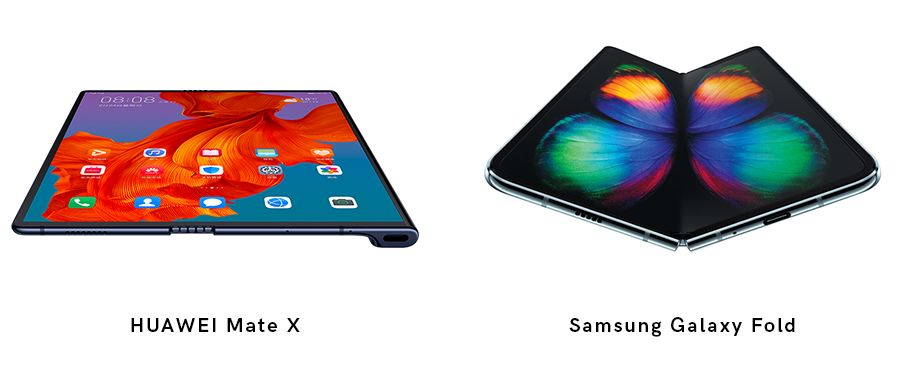

之前像 Mate X、Galaxy Fold 等很浓厚的塑料反光，弯折后的感人痕迹，无论你显示再艳丽，给人的感觉都像是蒙上了一层廉价的外衣。

这次 Flip 的表现又如何呢？先看这块折叠屏的显示效果，三星自产自供，还是用在象征未来的明星产品上，光学指标肯定没啥问题，而至于整体观感，这个跟上层盖板的材质也直接相关。

折叠屏最重要的三个因素：折叠方向、厚度和结构。这些决定了折叠时屏幕变形和挤压的程度，再加上各种组件物料分析与搭配，才能真正保证显示模组最终的可靠性。

折叠方向

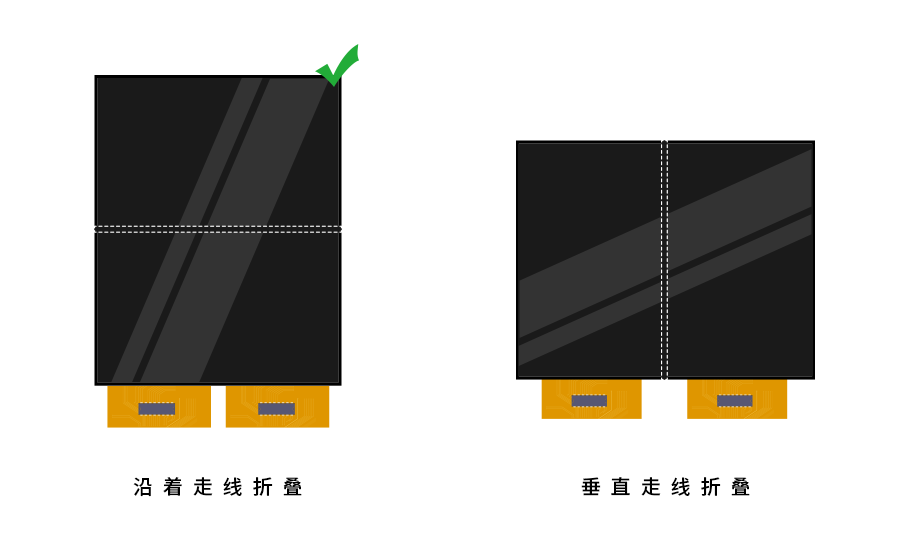

无论内折还是外折，沿屏幕走线还是垂直屏幕走线折，都会影响到整机效果。内折弯折半径小，折损风险大，而且需要外屏辅助成本较高；外折弯折半径大风险小，但整块屏幕暴露在外，抗跌抗摔能力又弱很多。跟走线的关系就更容易理解了，折叠方向垂直走线，多次的弯折会导致走线断触进而出现显示问题，而平行的话就好很多，所以现在几乎所有的可折叠屏都是延着屏幕的走线。

厚度

折叠屏和普通的柔性屏在前段制程上基本相同，大的区别在模组制造的工序，折叠屏在贴合和零部件组装等方面要更加复杂。但说到底还是多层材料堆叠，在弯折后难免出现各层间错位，所以层数越少越好，厚度越薄越好，这样一来折叠屏的减薄工艺就更加被突显出来。现在的普遍做法就是舍弃外挂触控层，然后直接做在薄膜封装层之上。

但无论怎么减薄，作为显示屏受到外部冲击的第一层防护，最核心的保护材料还得是“盖板”。常规的智能手机都是用钢化玻璃，但折叠屏就很难实现，所以之前都是采用塑料层（透明 PI）来替代玻璃。

三星这次在 Galaxy Z Flip 上不仅采用了日本住友的透明 PI，还在肖特玻璃的基础上加工出了超薄玻璃 UTG（Ultra-Thin Glass），玻璃弯折的问题解决了，但略显遗憾的是最后的成品上，这层 UTG 材质外还是覆盖了聚合物层，目的肯定是保护 UTG，硬度上一般偏差，观感上虽然没有上代那么塑料，但在折痕处还是能明显看出不同于玻璃的质感。

结构

说到折痕，这可以说是目前可折叠手机最大的痛。虽然不影响显示，但观感实在不敢恭维，特别是在息屏且反光的时候。

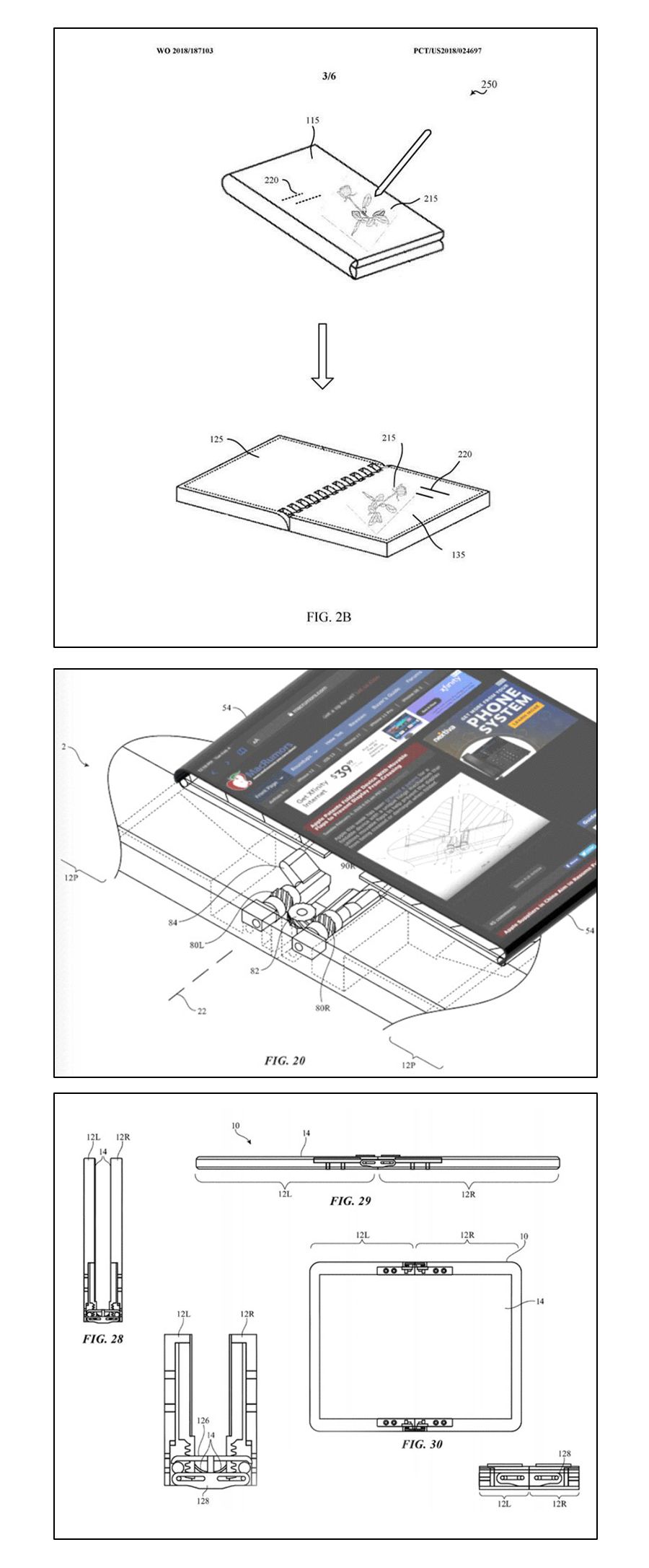

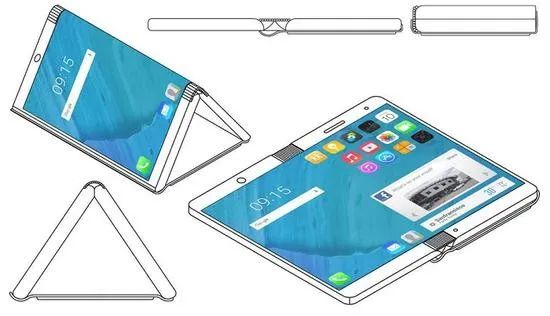

折痕的深浅和结构有很大的关系，从目前折叠屏的形态来看，有 U 形、楔形和水滴形三种。不同的形态对应不同的结构设计，每一种设计可以说都是一个专利。

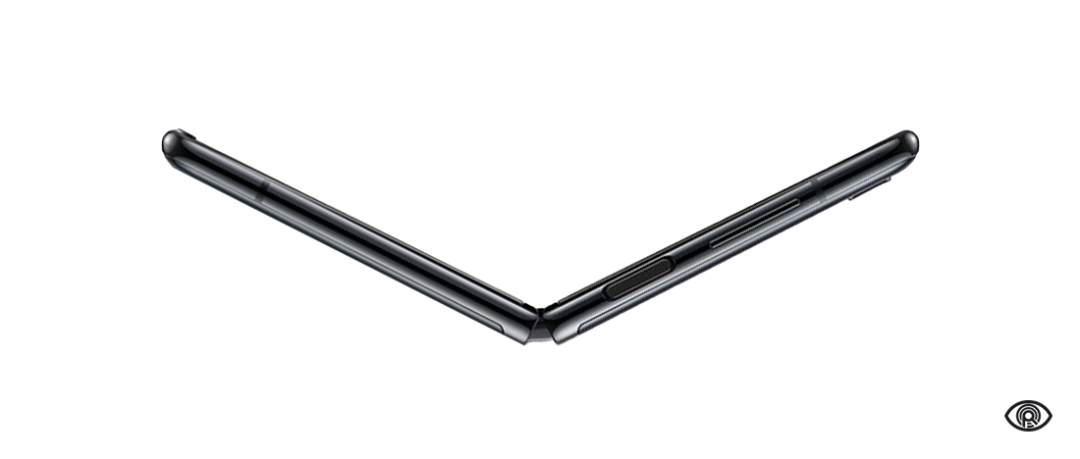

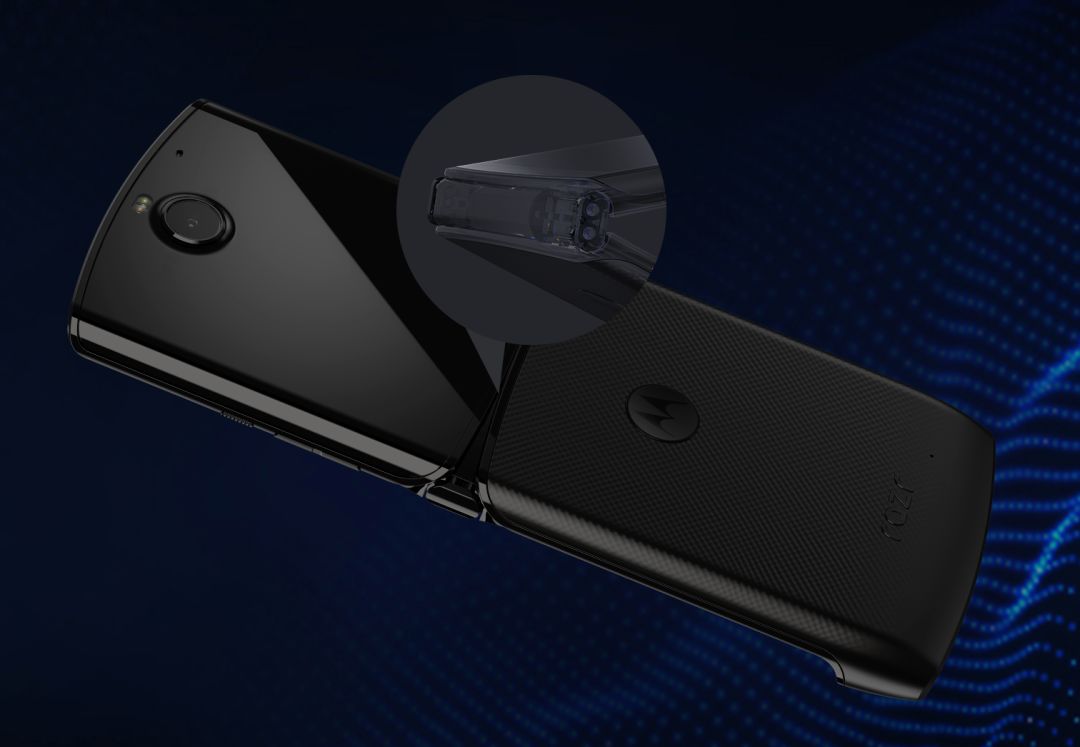

这个简单来说也是个层状结构，中间最关键的是铰链和转轴，比如 Flip 和 razr 都采用的零间隙铰链，防止灰尘进入的同时，还能有效降低弯折时各膜层错位甚至是走线断裂的风险，这对于折叠屏的寿命来说非常关键。柔性屏的工艺比拼至关重要，折叠结构的设计角逐更是代表着各大厂商在机械制造上的技术地位。

以 Mate X、Galaxy Fold 为代表的第一代折叠产品虽然让我们对折叠有了具象的概念，但对于未来看似很近实则还是很遥远；到了 moto razr 和 Galaxy Z Flip，我们暂且称它们为第二代折叠产品，它让我们对折叠手机的消费化应用多了更多实际的想象，完成度很高，展开后也更接近现有智能手机，再加上时尚元素和主打女性轻奢，这些都大大减弱了产品与日常使用的距离感。

当然，问题还是确实存在，下一代会不会有更好的解决方案也不好说。那 1.2W 的代价到底值不值得尝鲜？虽然需要等待和抢购，但如果你能接受以上所说的缺点，又年少多金或事业有成，这款 Galaxy Z Flip 还真心值得一试。
