随着深度学习技术的推进，人脸相关任务研究也跃升为学界和业界的热点。人们所熟知的人脸任务一般包括人脸检测，人脸身份识别，人脸表情识别等，它们多是采用 2D RGB 人脸（一般包括一些纹理信息）作为输入；而 3D 扫描成像技术的出现与发展，使得人脸相关任务有了一条新的探索路线——3D 人脸。

相较于许许多多的 2D 人脸相关任务入门文献/综述文章，3D 人脸的入门知识却乏善可陈。本文将梳理和介绍 3D 人脸相关基础知识，同时总结一些 3D 人脸识别和重建的基础入门文献。

3D人脸基础知识

初识3D人脸

2D/2.5D/3D 人脸

一般所讲的 RGB、灰度、红外人脸图像即为 2D 人脸，它们多为某一视角下表征颜色或纹理的图像，没有空间信息。深度学习用于训练的图像一般为 2D。

2.5D 是在某一个视角下拍摄得到的人脸深度数据，但由于角度问题，它所展示的曲面并不连续，即，当你尝试旋转人脸时，会有一些沟壑似的空洞区域。这是由于拍摄时，没有捕捉到被遮挡部分的深度数据。

那么 3D 人脸呢？它一般由多张不同角度的深度图像合成，完整展示人脸的曲面形状，并且人脸以密集点云的方式呈现在空间中，具有一定的深度信息。

这里有一个问题，经常谈及的 RGB-D 属于什么维度的人脸呢（注意维度与纹理和颜色无关）？

相机模型

了解 3D 人脸相关任务之前，有一个基础且非常重要的“知识点”，就是相机模型，不了解它，就无法入门 3D。关于相机模型，推荐参考《视觉SLAM十四讲》（链接：https://github.com/gaoxiang12/slambook）或者《SlAM入门》（链接：https://www.cnblogs.com/wangguchangqing/p/8126333.html）。本文先用最短时间让大家初步了解相机模型。

相机模型包括 4 种坐标系：像素坐标、图像坐标、相机坐标、世界坐标（脑袋中有没有闪现高中物理老师讲参考系的画面），相机成像过程即是真实三维空间中的三维点映射到成像平面（二维空间）的过程，也称之为射影变换。

相机坐标→图像坐标

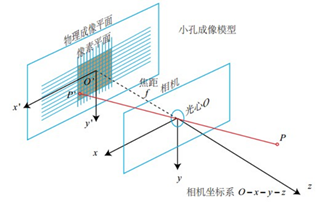

相机坐标系到图像坐标系的过程可用小孔成像解释，本文借助相似原理可清楚描述相机坐标系中点到像平面点的过程，其中 f 为相机焦距。

相机小孔成像图示（https://www.cnblogs.com/wangguchangqing/p/8126333.html）

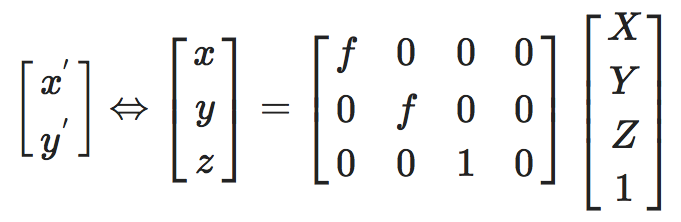

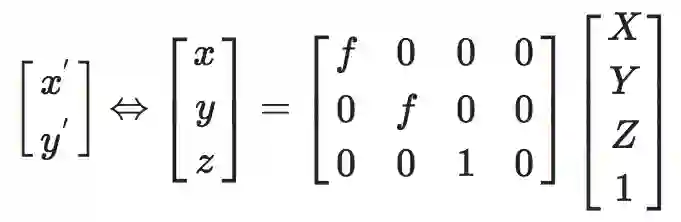

相机坐标到图像坐标的齐次表示

图像坐标→像素坐标

一般使用像素值表示 2D 图像，坐标原点通常是图像的左上角，因此像素坐标和成像平面坐标之间，相差了一个缩放和原点的平移。

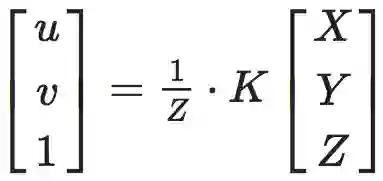

通过用相机坐标表示图像坐标，可以得到像素坐标与相机坐标的关系:

为保证齐次性（一般很多变换矩阵有这个特性），这里稍作改写：

其中

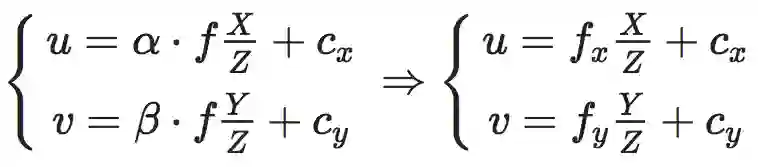

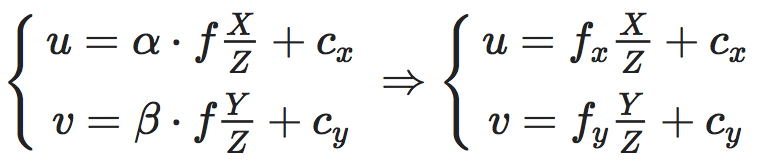

即经常说的相机内参矩阵（Camera Intrinsics），K 有 4 个未知数和相机的构造相关，f_x，f_y 和相机焦距、像素大小有关，c_x，c_y 是平移的距离，和相机成像平面的大小有关。

世界坐标→相机坐标

其实，相机坐标系并不是一个特别“稳定”的坐标系，因为相机会随着自身移动而改变坐标的原点以及各个坐标轴的方向，这时就需要一个更稳定的坐标系来更好地表示射影变换，而我们通常采用的恒定不变的坐标系为世界坐标系。

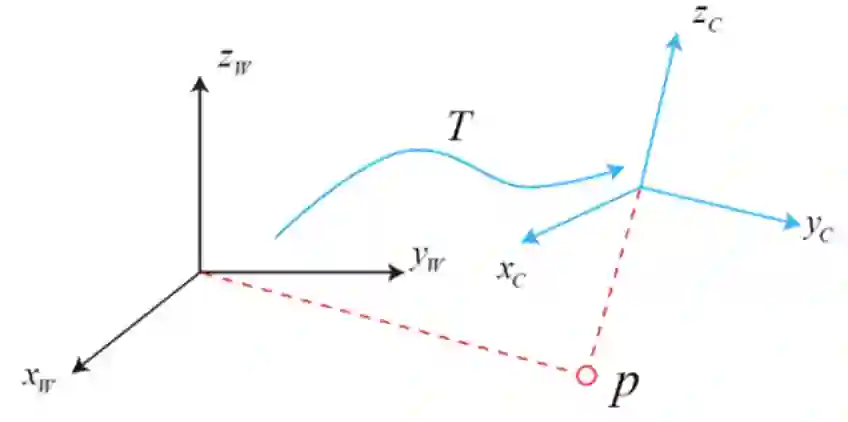

相机坐标系与世界坐标系之间相差一个旋转矩阵和平移向量（引自《视觉SLAM十四讲》）

同样为了保证齐次性，其改写形式如下：

其中变换矩阵

即常说的相机外参（Camera Extrinsics）。

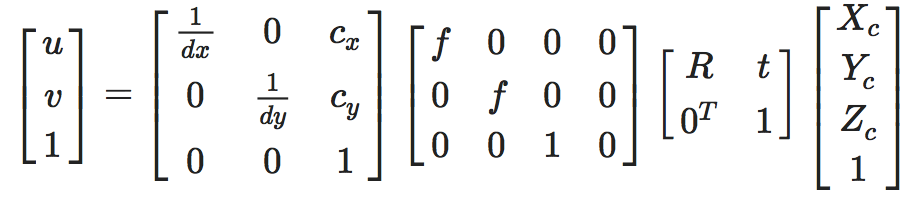

从世界坐标系到像素坐标系相当于一个弱投影过程，总结一下就是从相机坐标系变换到像素坐标系需要相机内参，从相机坐标系变换到世界坐标系下需要相机外参，写成变换式如下：

3D相机

按照相机工作方式可将其分为单目相机（Monocular）、双目相机（Stereo）和深度相机（RGB-D），而相机的本质也是通过二维形式反映三维世界。

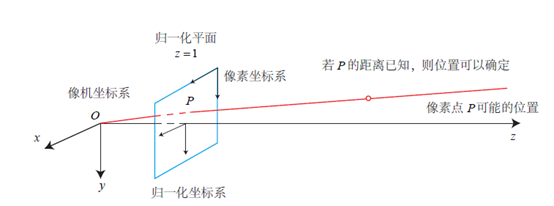

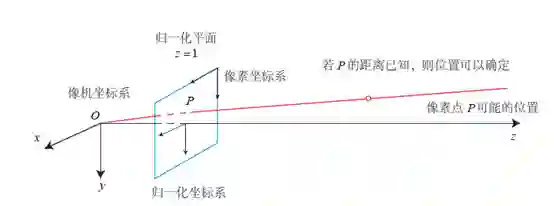

单目相机即单个摄像头的相机，由于其在同一时刻只能拍摄某一视角的图像，从而会丢失场景深度。比如，若已知某个像点 P 在成像平面上，由于不知道具体距离，则投影的像素点可以在相机原点与 P 连线上的任意位置，所以出游或者毕业时，可以拍出一张用手托人的错位效果图。

（引自《视觉SLAM十四讲》）

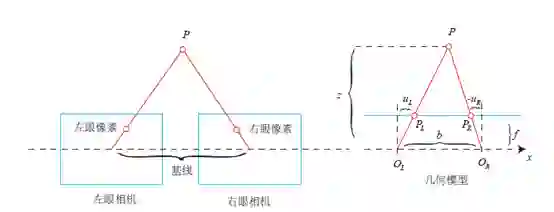

那么如何拍摄一张有深度信息的照片呢？一种方法是通过双目相机获取深度。双目相机顾名思义为“两只眼睛”，左眼相机和右眼相机的光圈中心和构成基线，空间中一点 P 会在分别投影在双目相机像平面上的和，这样通过相似原理可以求解 P 到基线的距离即 P 点的深度（见下方公式）。在实际应用中，一般物体纹理丰富的地方比较容易计算视差，而且考虑到计算量，双目深度估计一般采用 GPU 或 FPGA 进行计算。

（引自《视觉SLAM十四讲》）

，其中

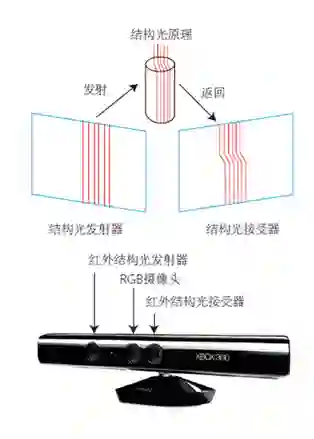

随着技术不断演进，深度相机的出现使我们可以更加便捷地获取图像的深度。其中一种深度相机为基于结构光的 RGB-D 相机，以人脸为例，扫描仪会对目标人脸发射光图案（如光栅格），根据其形变计算曲面形状，从而计算人脸的深度信息。

（引自《视觉SLAM十四讲》）

图中还有一个 RGB 摄像头，那么如何实现深度与 RGB 一一对应呢？测量深度之后，RGB-D 相机通常会按照生产时的各个相机摆放位置，完成深度与彩色图像素之间的配对，输出一一对应的彩色图和深度图。我们可以在同一个图像位置，读取到色彩信息和距离信息，计算像素的 3D 相机坐标，生成点云（Point Cloud）。

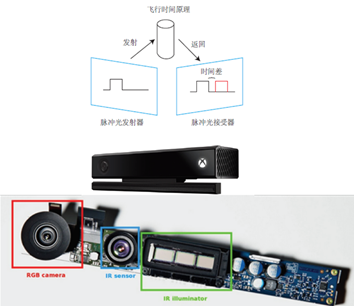

深度相机中还有一种基于飞行时间原理（Time of Flight，ToF）,ToF 相机会向目标发射脉冲光，然后根据发送到返回之间的光束飞行时间，确定物体离自身的距离。ToF 相机与激光传感器不同，可以在发射脉冲光的过程中获取整个图像的像素深度，而激光一般通过逐点扫描获取深度信息。

（引自《视觉SLAM十四讲》）

总结一下，3D 人脸任务一般采用深度相机获取人脸的深度信息，深度相机一般包括双目相机，基于红外结构光原理的 RGB-D 相机（如 Kinect 1 代）或者基于基于光飞行时间原理的 ToF 相机（如 Kinect 2 代）。

3D 人脸数据

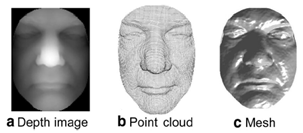

3D 人脸相关任务一般有 3 种表征数据的方式：点云，网格图和深度图。

点云（Point cloud）

在三维点云中，每一个点都对应一个三维坐标。许多三维扫描设备使用这种数据格式存储采集到的三维人脸信息。有时，人脸的纹理属性也可以拼接到形状信息上，这时点的表达就成了，其中 p，q 是稀疏坐标。

点云表示的缺点是每一个点的邻域信息不好获取，因为点的存储一般是无序的。一般情况下，点云数据会用来拟合一个平滑的曲面，以减少噪声的影响。

网格（Mesh）

三维网格使用在三维曲面上预计算好并索引的信息进行表示，相比于点云数据，它需要更多的内存和存储空间，但是由于三维网格的灵活性，更适合用来做一些三维变换，例如仿射变换、旋转和缩放。每一个三维网格数据，由以下元素构成：点、线、三角面。二维纹理的坐标信息也可以存储在点信息中，有利于重建更精确的三维模型。

深度（Depth/Range）

深度图像也称之为 2.5D 或者 Range 图像。三维人脸的 z 轴数值被投影至二维平面，效果类似一个平滑的三维曲面。由于这是一种二维表示方式，所以很多现存的二维图像的处理方法可以直接应用。这种数据可以直接以灰度图的方式展示出来，也可以使用三角剖分原则转换成三维网格。

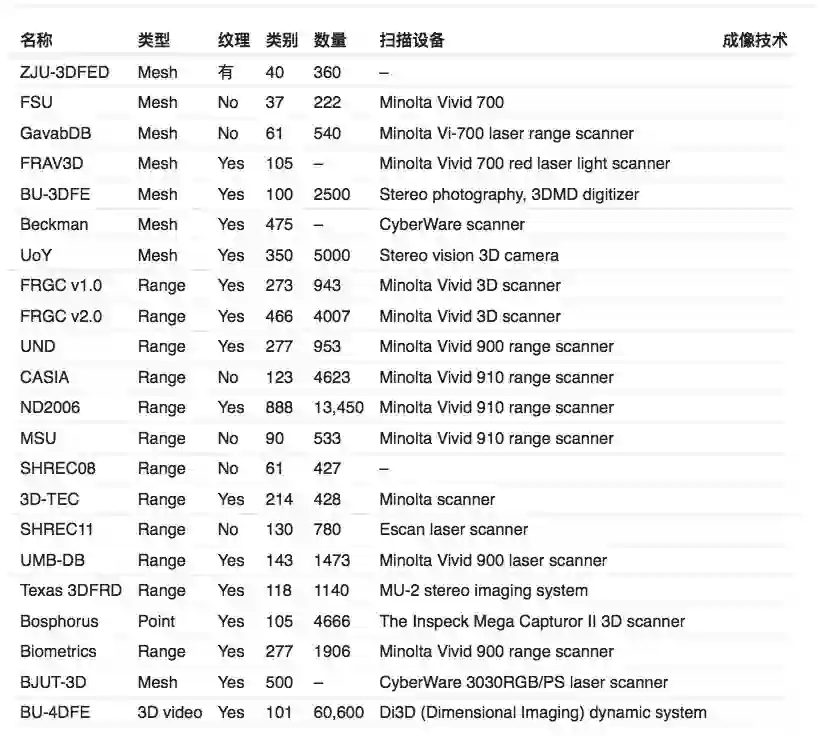

做 3D 人脸首先必不可少的就是 3D 数据，然而现状却是公开数据少，远少于 2D 人脸图片，3D 高精度人脸只能靠昂贵的设备采集，过程繁琐，本文梳理了现有公开常用的 3D 或 2.5D 人脸数据集，关于数据库和 3D 人脸任务的介绍推荐参考《三维人脸研究》（链接：http://blog.csdn.net/alec1987/article/details/7469501）。

3D人脸相关任务

常用Pipeline

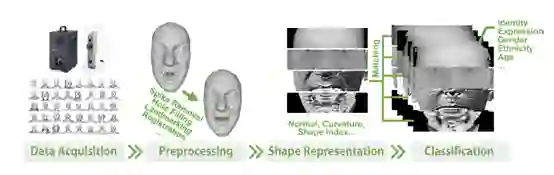

2D 人脸相关任务的 Pipeline 一般分为数据预处理、特征提取、特征分析等过程，那么 3D 人脸的 Pipeline 呢？这里本文引用《3D Face Analysis: Advances and Perspectives》（链接：https://link.springer.com/chapter/10.1007/978-3-319-12484-1_1）中的图片进行讲解。

一个通用的 3D/2.5D 人脸分析框架如上图所示。我们通过设备获取人脸的 3D/2.5D 表示（Mesh、Point Cloud、Depth），经过一些预处理操作如球形剪裁，噪点去除，深度缺失修复，点云配准等进一步获取可用的 3D/2.5D 人脸。

接下来对预处理后的人脸进行表征，表征的方式有很多，比如采用表面法向，曲率，UV-Map 或常用的 CNN 方法；在提取一个特征之后就可以进行各种人脸任务，比如识别、表情分析、性别分类、年龄分类等。

鉴于本文的目的是梳理 3D 人脸入门相关知识，这里先为大家简单介绍一下关于 3D 人脸重建和识别的相关工作，包括发展过程和一些比较容易上手的论文。

3D人脸识别

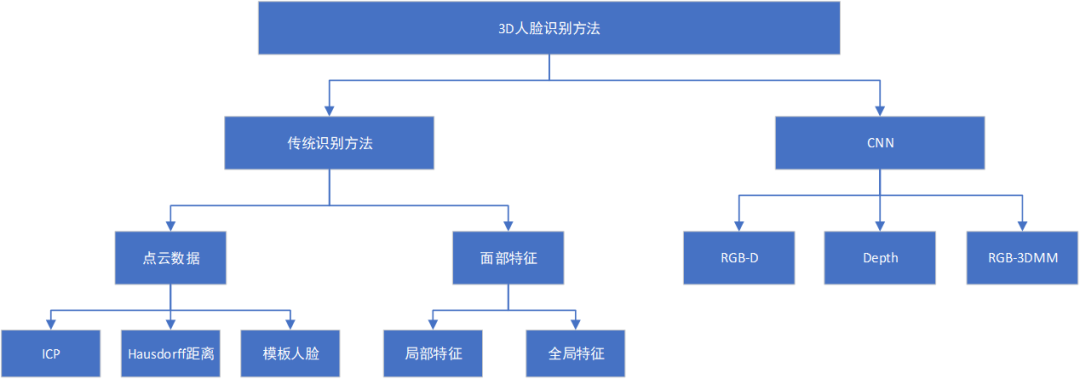

3D 人脸识别的前几十年，都是采用手工设计的特征和分类或度量方法，进行人脸验证和识别。近几年，随着深度学习方法的兴起，逐渐有一些工作采用数据为驱动，进行 3D 人脸识别模型的训练，本文简单总结了一下 3D 人脸识别方法，如下：

1、传统识别方法

基于点云数据的3D人脸识别

这类方法通常不考虑三维空间中的人脸特征，直接采用三维点云进行匹配。常见方法有 ICP (Iterative Closest Point，链接： https://en.wikipedia.org/wiki/Iterative_closest_point) 和 Hausdorff 距离（链接： https://en.wikipedia.org/wiki/Hausdorff_distance）。

ICP 作为一种刚性匹配算法，可以修正三维点云本身存在的平移和旋转变换，但是对于由表情和遮挡引起的曲面凹凸变化不够鲁棒，并且时间开销比较大。

ICP 使用人脸表面采样的法向量进行匹配，由于法向信息具有更好的判别性，在这里简单介绍一下 ICP 的算法，ICP 为一种迭代最近点的方法，可实现两堆点云的配准，这类比于 2D 人脸的关键点对齐。

假设有两组点云：

,通过迭代的方法找到一组

和

，满足

，即求解

。具体的求解过程大家可以参考《视觉slam十四讲》第七章（链接：https://github.com/gaoxiang12/slambook）。

Hausdorff 距离通过计算两张人脸的三维点云之间的最近点对之间的最大值，去评估空间中不同真子集之间的距离。但是，该算法依然存在对表情和遮挡不鲁棒的问题，改进的 Hausdorff 距离算法使用三维人脸的轮廓线来筛选数据库中的对象。

模板人脸的方法利用三维人脸上的种子点进行形变，拟合到待测试人脸上，利用拟合参数进行人脸识别，并可通过密集的三维人脸点云对齐方法生成特定的可形变人脸模型。

基于面部特征的3D人脸识别

基于面部特征的3D人脸识别可以分为局部特征和全局特征两个方面来讲，具体也可参考《3D Face Analysis: Advances and Perspectives》（链接：https://link.springer.com/chapter/10.1007/978-3-319-12484-1_1）、《3D face recognition: a survey》（链接：https://www.researchgate.net/publication/329202680_3D_face_recognition_a_survey）。

局部特征有两个方面，一是基于面部区域部件信息的特征，例如鼻子、眼睛、嘴巴区域，这类特征可大致分为，基于面部关键点、曲率、块的特征提取方法；二是基于局部描述子算法提取的特征，比如在深度图像上提取小波特征、SIFT、2D-LBP、MRF、LSP，也有在三维数据上进行特征提取的算子，比如 3D-LBP。全局特征即对整张人脸进行变换并提取特征，人脸数据可能以不同的方式存储，比如点云、图像、Mesh 类型的三维人脸数据，比如将三维人脸模型表征为球面谐波特征（SHF)，或者将三维人脸曲面同胚映射到二维网格中，用以稀疏表示，使用稀疏系数作为特征。

2、深度学习识别方法

CNN 在 2D 的人脸识别上取得了比较大的进展，然而 2D 人脸容易受到妆容、姿态、光照和表情等影响，3D 人脸本身包含人脸的空间形状信息，受外界因素影响较小。相较于 2D 人脸，3D 人脸数据携带的信息量更多。但由于 3D 人脸数据获取比较难且有些人脸数据精度不够，导致 3D 人脸识别的发展并不是很火热。

基于深度图的人脸识别

深度图的人脸识别常用方法包括提取 LBP 等特征，多帧深度图融合，深度图归一化等，这里简单介绍两篇深度图相关的人脸识别论文。

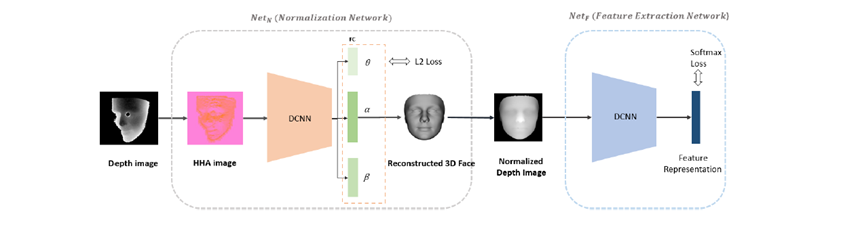

《Robust Face Recognition with Deeply Normalized Depth Images 》

该论文算是一个比较常见的深度图人脸识别 Pipeline，分为两个网络：归一化网络和特征提取网络。归一化网络负责将输入的深度图转为 HHA图像（链接：https://blog.csdn.net/WillWinston/article/details/78723507），并通过一个 CNN 网络回归 3DMM 的参数（下文 3D 重建会提到），在重构了 3D 点云后即可投影成归一化的深度图；特征提取网络和普通的 2D 人脸识别网络基本类似，得到一个表征深度图人脸的特征向量。

《Led3D: A Lightweight and Efficient Deep Approach to Recognizing Low-quality 3D Faces 》

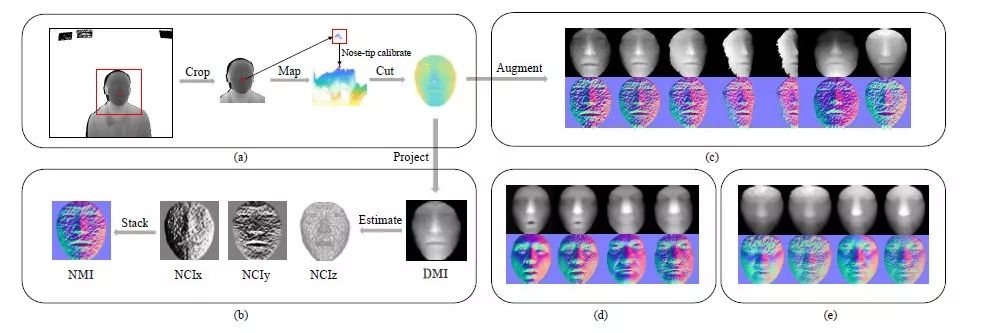

该论文为 CVPR 2019 一篇低质量深度图人脸识别文章，文中一些针对深度图人脸的预处理以及数据增强操作值得参考。本文采用球形剪裁后的深度人脸的法向作为网络输入，实验表明可以更好地表征深度人脸，同时，作者也精心设计了轻量级的识别网络（主要为多层特征融合以及注意力机制），可以参考。

基于RGB-D的人脸识别

基于 RGB-D 的人脸识别基本上以 2D 人脸识别方法为主，将与 RGB 对齐的深度图作为一个通道送入 CNN 网络，RGB-D 一个优势是增加了人脸的空间形状信息。针对 RGB-D 图像的人脸识别论文还有很多，但基本思想是在特征层融合或是在像素层融合。

《Accurate and robust face recognition from RGB-D images with a deep learning approach 》

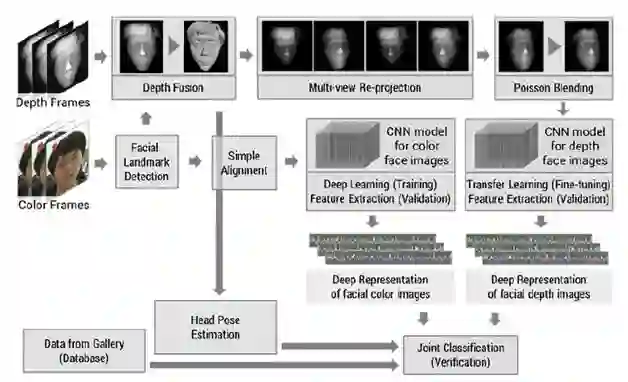

该论文 2016 年提出一种基于深度学习的 RGB-D 图像人脸识别算法，论文通过 RGB 图像和多帧融合后的深度图像分别进行预训练与迁移学习，并在特征层进行融合，从而提升识别率。

基于 Depth/RGB-3DMM 的人脸识别

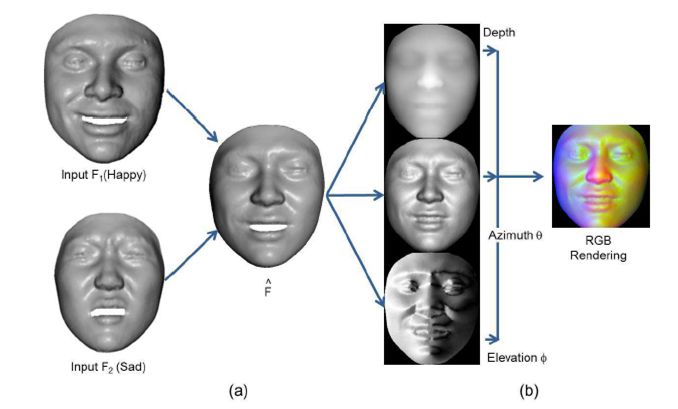

最近两年开始出现采用 3DMM 对深度图或 RGB 图进行人脸模型回归，并应用于识别任务的工作。这类工作的一般思想是通过回归 3DMM 的参数（expression、pose、shape），实现 3D 人脸数据的扩增，并应用于 CNN 的训练，比较有代表性的工作如 FR3DNet（链接： https://arxiv.org/abs/1711.05942），3D Face Identification（链接：https://arxiv.org/abs/1703.10714）。

《Deep 3D Face Identification》

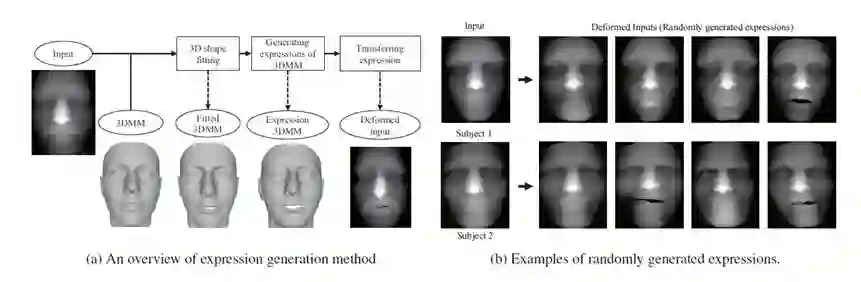

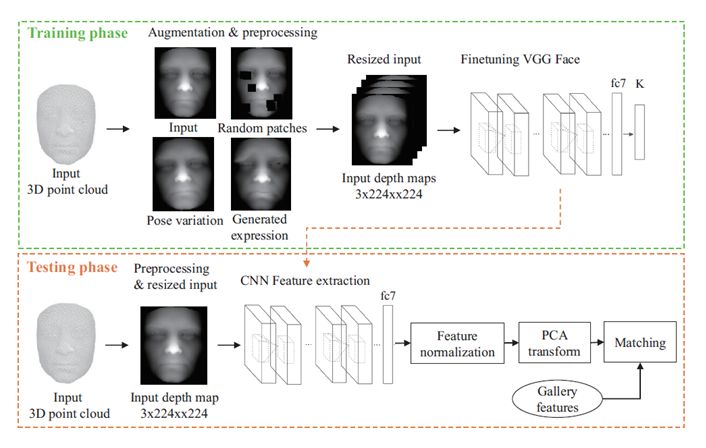

该论文算是第一批把深度神经网络应用于 3D 人脸识别任务的方法，主要思想为通过 3DMM+BFM 拟合深度图成为带表情的 3D 人脸模型，从而实现深度数据扩增，同时也做了如随机遮挡和姿态变换等数据增强，最终送入一个 2D 人脸识别网络进行 Finetune。

《Learning from Millions of 3D Scans for Large-scale 3D Face Recognition》

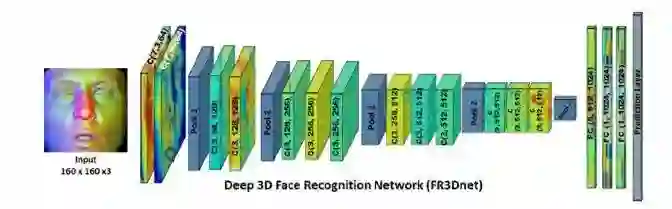

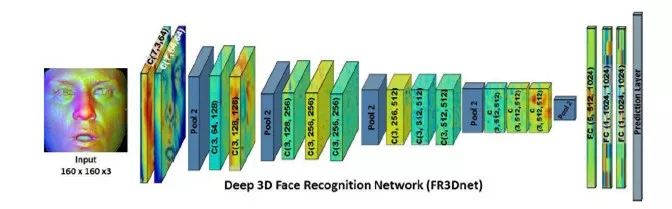

该论文是 3D 人脸识别的一篇名作，真正实现了创造百万级别的 3D 人脸数据并提出一个 3D 人脸识别网络 FR3DNet，最终在现有公开数据集上进行测试，效果很好（数据驱动的方式，基本为刷满的状态）。该论文创造新 ID 的方式是在作者的私有数据集中找到两个弯曲能量差异最大的 3D 人脸，通过加和得到一个新的 3D 人脸（详情请参考原文）；同时提出了在人脸 3D 点云的识别网络中，采用大卷积核有利于更好地感受点云的形状信息。

还有众多基于数据驱动的 3D 人脸识别如 3DMMCNN（链接： https://arxiv.org/abs/1612.0490 4 ），总结起来基于深度学习的 3D 人脸识别方法受限于数据不足，且现有数据精度不够，研究者的首要任务都是先做大量的数据增强或者生成大量的虚拟 3D 人脸，不过这些方法是否真的具有很强的泛化性能还值得商榷，也许属于 3D 人脸识别的时代还没到来。

3D人脸重建

3D 人脸研究中另一个比较受关注的方向是 3D 人脸重建，即通过一张或多张 RGB 的人脸图像重建出人脸的 3D 模型，它的应用场景很多，比如 Face Animation，dense Face Alignment，Face Attribute Manipulation 等。其实 RGB 到 3D 的人脸重建是一个病态问题，因为 RGB 图像其实表征的是纹理特征而并没有空间信息，但考虑到实际的应用价值，这些年也陆续提出一些 3D 重建方法。

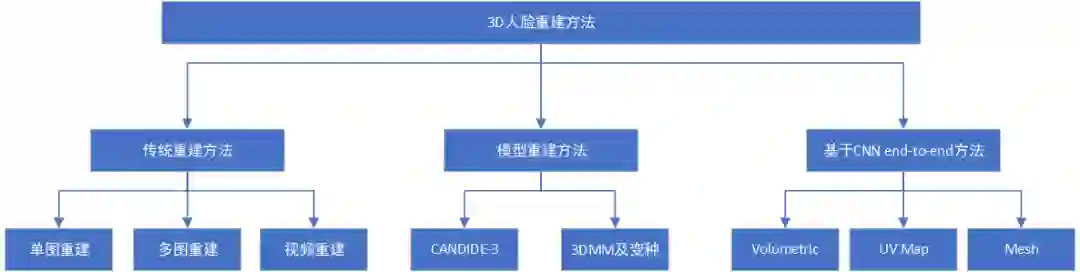

本文将介绍几种比较流行的人脸 3D 重建方法，供入门的小伙伴们参考，更多关于 3D 人脸重建总结推荐参考《3D人脸重建总结》（链接：https://blog.csdn.net/u011681952/article/details/82623328），这里先给出一个 3D 人脸重建的实例（取自PRNet）。

基于传统方法的人脸重建

传统 3D 人脸重建方法一般通过图像本身表达的信息完成 3D 人脸重建，如图像的视差、相对高度等，比较常见的如通过双目视觉实现 3D 重建，难点在于如何匹配不同视角下对应的特征点,关于这类文章大家可参考《A Survey of Different 3D Face Reconstruction Methods》（链接：https://pdfs.semanticscholar.org/d4b8/8be6ce77164f5eea1ed2b16b985c0670463a.pdf）。

基于模型的人脸重建

3D 人脸重建中有两个比较常用的模型，其中一个为通用模型 CANDIDE，另一个为 3DMM。

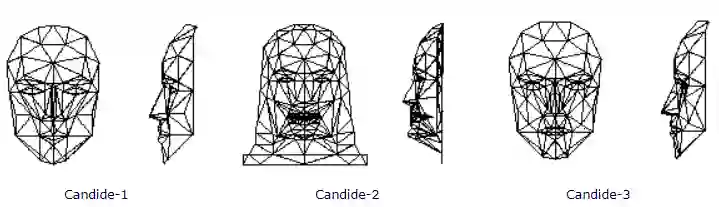

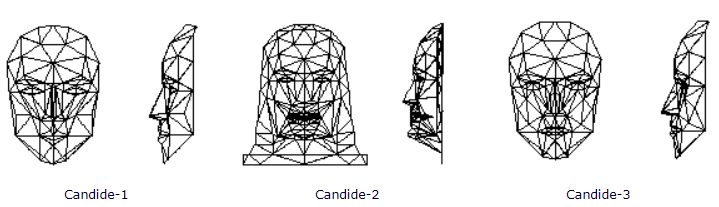

众多通用模型中，CANDIDE-3 可谓名气最大，由 113 个顶点和 168 个面组成。简单来讲，通过修改这些顶点和面，使得其特征与待重建的图像相匹配。通过整体调整，使五官等面部关键点尽量对齐；通过局部性调整，使人脸的局部细节更加精细，在这之后进行顶点插值，即可以获得重建后的人脸。

该模型的优缺点显而易见，模板的顶点数量过少，重建速度快，但重建的精度严重不足，面部细节特征重建欠佳。

入门 3D 人脸一定会接触的算法是 3D Morphable Model (3DMM)，这是 1999 年由 Volker Blanz 在《A Morphable Model For The Synthesis Of 3D Faces》一文中提出的一种人脸模型的线性表示，可以将一张 2D 的人脸图片生成其对应的 3D 人脸模型，表示方法为：

其中

和

分别为通过统计分析 PCA 得到的 shape 和 expression 基，使用 3DMM 模型重建人脸首先需要这两组基，目前使用较多的是 BFM 基【下载地址】（https://faces.dmi.unibas.ch/bfm/main.php?nav=1-2&id=downloads）【论文地址】（https://ieeexplore.ieee.org/document/5279762）。

那么如何从二维重建三维呢？首先要了解三维模型是如何投影到二维平面的，上文最开始讲的相机模型，把三维模型投影到二维平面可以表示为：

利用一个人脸数据库构造一个平均人脸形变模型，在给出新的人脸图像后，将人脸图像与模型进行匹配结合，修改模型相应的参数，将模型进行形变，直到模型与人脸图像的差异减到最小，这时对纹理进行优化调整，即可完成人脸建模。

一般 2D 到 3D 重建过程所采用的监督方式为 2D 人脸关键点与 3D 顶点对应的正交投影上的关键点。

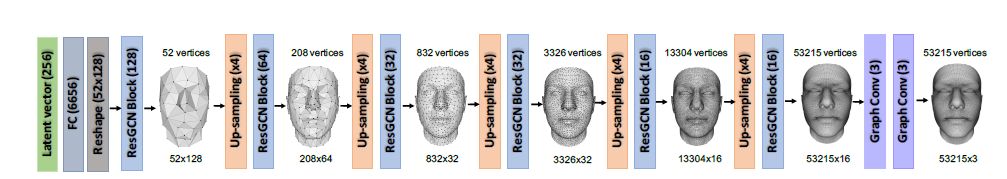

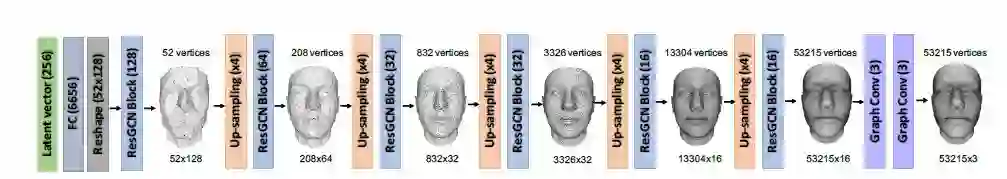

基于 CNN 端到端的人脸重建

有了 3DMM 模型，即可进行单张 2D 人脸的 3D 重构，但一个现实问题是，传统 3DMM 重建是迭代拟合的过程，该过程效率比较低，因此并不适用于实时的三维人脸重建。分析 3DMM 原理可知，需要调整的就是 3DMM 的 199 维参数（这个不同的基不一样哦），为什么不用CNN 回归基的参数呢？这样我们可以通过网络去预测参数，实现 3DMM 的快速重建。

但是有一个问题，我们如何获得训练数据？为此，大多数论文选择利用 3DMM 线下拟合大量人脸图片作为 ground-truth，然后送入神经网络去训练。虽然是个病态问题，但效果还不错。本文将介绍几篇通俗易懂的基于 CNN 端到端的 3D 人脸重建方法。

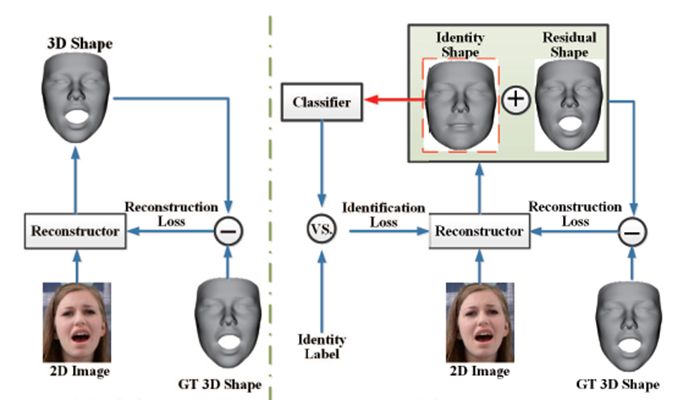

《Disentangling Features in 3D Face Shapes for Joint Face Reconstruction and Recognition 》

该论文通过 CNN 回归 Identity Shape 和 Residual Shape 参数，表达式和 3DMM 类似，不同之处在于除了普通的 reconstruction loss（一般为 element-wise L2 loss），还增加了一个 Identification loss，以保证重建的人脸 ID 特征不变。

《End-to-end 3D face reconstruction with deep neural networks》

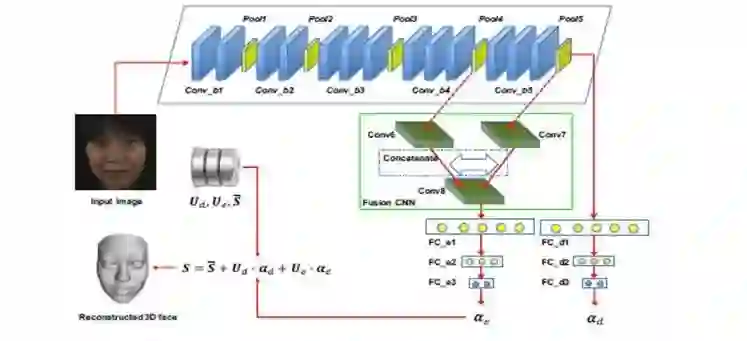

该论文的思想也是回归 3DMM 参数，作者认为高层的语义特征可以表示 ID 信息，而中间层的特征可以表示表情特征，因此可从不同的层级回归相应的参数，从而实现 3D 人脸重建任务。

《Joint 3D Face Reconstruction and Dense Alignment with Position Map Regression Network 》

另一种比较常见的端到端 3D 人脸重建方法为 Position Regression Network（PRN），强推！（附开源代码 PRN：https://github.com/YadiraF/PRNet）。

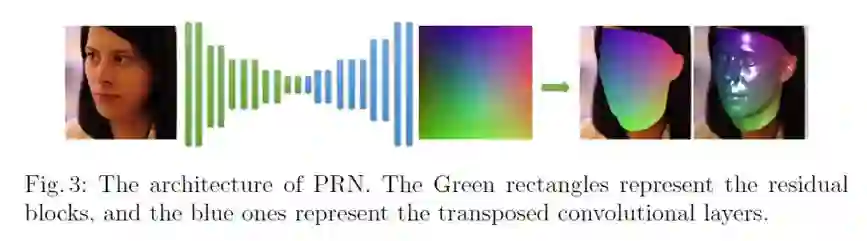

该论文提出一种端到端 Position Regression Network，以完成 3D 人脸重建和稠密人脸对齐。

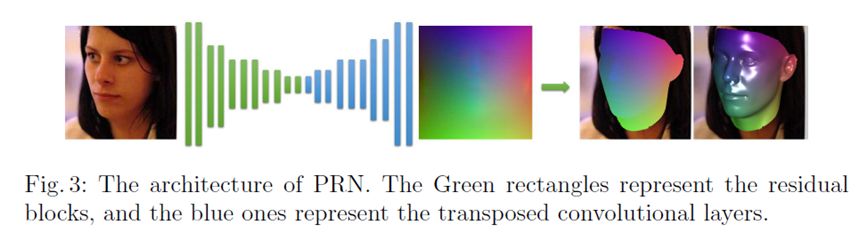

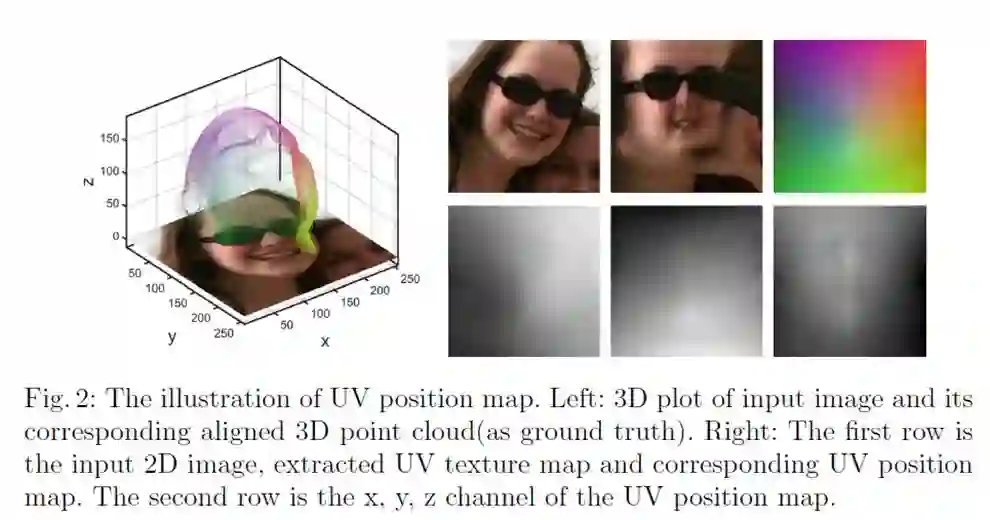

作者引入 UV Position Map，可以实现通过 2D 图像来存储人脸 3D 点云坐标，假设一个包含 65536 个点的 3D 点云，通过 UV Position Map 可以表示成一个 256*2563 的 2D 图像，每一个像素点存储的是点云的空间坐标，因此可以通过一个 encoder-decoder 网络回归原始图像的 UV Position Map，实现 3D 人脸重建。

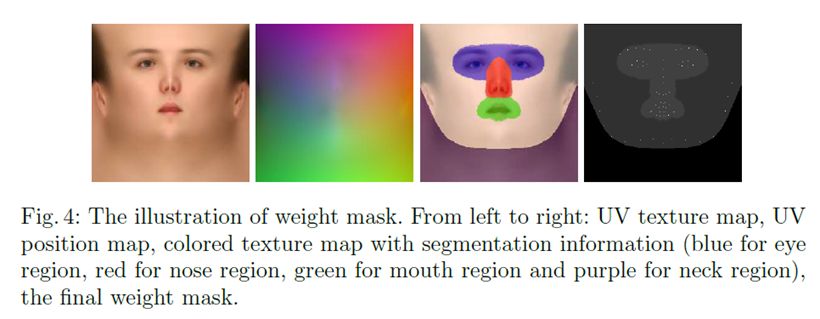

作者通过设计一个不同区域不同权重的 Loss Function，最终实现了较高精度的人脸重建和稠密关键点对齐。
