实战｜基于图割算法的木材表面缺陷图像分析
鉴于图割方法的明显优势，白雪冰及其团队采用Graph Cuts算法和Grab Cut算法分别对木材表面的单目标和多目标缺陷图像进行分割试验，以总结传统图割方法的不足和改进算法的优点。
针对传统Graph Cuts算法只能针对灰度图像进行分割、运行时参数的选择比较复杂，并且存在该算法效率和精度较低的缺陷，采用这两种方法分别对3种木材表面缺陷活节、虫眼和死节图像进行分割实验。为了验证Grab Cuts方法的适用性，用含有多个缺陷目标的木质板材图像做了图像分割验证。
结果表明：缺陷图像的目标和背景的种子点选取直接影响Graph Cuts算法的分割结果，Graph Cuts算法的计算效率较低，分割时间较长，对相邻像素间的区分度较差，分割结果不理想。改进后的Grab Cut算法是迭代的Graph Cuts，该方法虽然在图像分割前也需要人工画定初始化矩形框，但操作相对简单，分割结果能够得到完整的闭合缺陷区域边界，且不受木材表面缺陷的类型、数量、尺寸和缺陷形状的影响，分割效果好，分割速度快，抗噪性强，对灰度图像和彩色图像都可使用。
图割算法
1.1 Graph Cuts 算法的原理
图割(Graph Cuts)交互式图像分割算法是一种基于图论的组合最优化方法，其基础是最大流算法，将图像分割问题转化成能量函数的最小化问题，通过最小化能量函数，从而实现图像的最优分割。首先，建立能量函数：
E(L) ＝ R(L) ＋ λB(L) (1)
式中:R(L)是区域项，表示区域属性；B(L)是边界项，表示边界属性；λ 为平衡因子，当λ 较小时，边界项可忽略，当λ 较大时，图像的所有点被赋予相同标记。
设P＝｛p1，p22，…，pN2 ｝ 是像素集合，L＝｛0,1｝是像素标记集合，0表示背景，1表示目标；像素的标记可以表示为从P到L的映射， 记作fp＝｛fp｜ fp ∈Ｌ｝。
因此，式(1)中的区域项表示为R(f)＝Rp(fp )，p ∈ P，用Rp(fp) 来进行判定像素p分配给某种标记的可能性。通常对能量函数中的区域项取概率的负对数，且将预定义的种子点作为目标和背景的采样，以此估计目标和背景的灰度直方图分布，对于目标/背景的二值分割，区域项可表示为：
式(2)代表了像素p分配给目标区域的可能性，式(3)代表像素p分配给背景区域的可能性，随着可能性的增大， Rp(•) 的值会减小，从而可通过最小化能量函数来实现对图像的准确分割。式(1)的边界项可表示为：
式中: p和q为相邻像素，边界项体现图像边界像素值的不连续性； N为4邻域或8邻域系统。通过变分模型可以将式(4)写为：

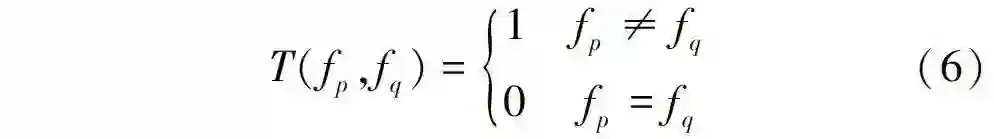

其中， T(fp ,fq ） 为指标函数，满足 ：
B < p,q > 为对像素p 、q不连续性的惩罚值：
式中:Ip 、Iq为像素p、q的灰度值； dist(p,q)是p和q的距离； δ为图像噪声。p和q越相近，则B < p,q >越大；若p和q相差较大，则B < p,q >趋近于0 。当B < p,q >的值较小时，两个像素会更易于分给不同的区域，这时图像分割得到最小的能量值。
Graph Cuts算法源于图论，通过最小化能量函数实现图像分割 。首先要对(1)的能量函数公式来构造网络图，把表示带有非负边权的无向图G＝ (V,E)作为图像，其中V为顶点集，与其相对应图像的边集为像素点集P，E。V含有两个特殊的顶点，其一称为源节点S(代表目标)，其二称为汇节点T(代表背景)，因此构造的网络图又称为S-T图。
1956年Ford等提出了网络流理论，论证了网络图中的最大流与最小流的等价性。式(1)的能量函数可通过最大流/最小割定理来求解，具体包括增广路径(augmenting paths)法和推进⁃重标记(push-relabel)法。本试验采用后者。
1.2 Graph Cut算法的原理
由于Graph Cuts算法只能分割灰度图像，且参数选择复杂，效率和分割精度较低。因此，Blake等从以下三方面进行了改进，形成Grab Cut算法 ：
1) 弃用灰度直方图，转而选用高斯混合模型(GMM 模型)来描述颜色信息的概率分布，实现彩色图像分割；
2) 在GMM模型参数估计过程中，采用可进化的迭代算法取代一次最小估计来完成能量最小化，提高了分割精度；
3) 为了降低用户交互的工作量，通过非完全标号(incomplete labeling)方式(交互中没有指定明确的目标)进行像素标记。该方法只需用户在目标周围画一个矩形框即可。
Grab Cut算法把图像表示为矢量Z＝ ｛z1,z2,…,zn,…,zN｝ ，这样便将图像的分割转化为求每个像素对应的不透明度数组α＝ ｛α1,α2,…,αn,…,αN ｝αN｜(αn ∈［0,1］)， αn取值为0(背景)或者1(目标)，图像目标与背景模型分别用k维的全协方差矩阵GMM表达，通常k＝5。向量k＝｛k1,k2,…,kn,…,kN｝为每个像素的独立GMM(目标或背景的参数，参数来自目标还是背景，取决于αn的值 ，从而使目标提取问题转化为能量函数的最优化问题，然后采用图割方法求解。
对于RGB空间上的彩色图像，吉布斯(Gibbs)能量函数为：
式中:E为能量；U代表数据项； V代表光滑项； α代表不透明度； θ代表图像目标和背景的灰度直方图； z代表图像灰度值数值。数据项U定义为：

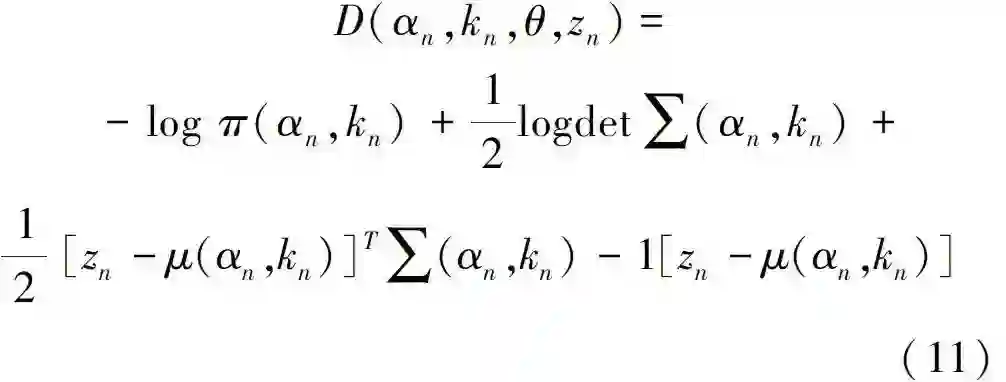

其中， D(αn,kn,θ,zn) ＝ -log p(zn｜αn,kn,θ) －
式中： π(•) 代表该高斯模型的样本数在总样本中的混合权重系数； p(•)代表高斯概率分布。所以数据项又可表示为：
则高斯混合模型的参数模型为：
其中： π(α,k)代表每个高斯概率分布的样本数在总样本数中的权值； μ(α,k） 代表高斯模型的均值；

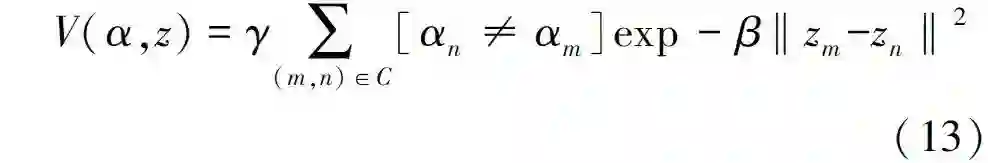

平滑项Ｖ可以采用RGB彩色空间的欧几里德距离求得：
式中：C代表相邻像素对； γ为自适应λ参数； β为常数项。
若把一个更接近真实情况的标记赋予某个像素，则将会惩罚更小的数据项，这样会使总能量函数减少，不断地迭代，最终收敛至最优分割，这样便将Grab Cut算法的图像分割问题转化成求解最小割的问题。

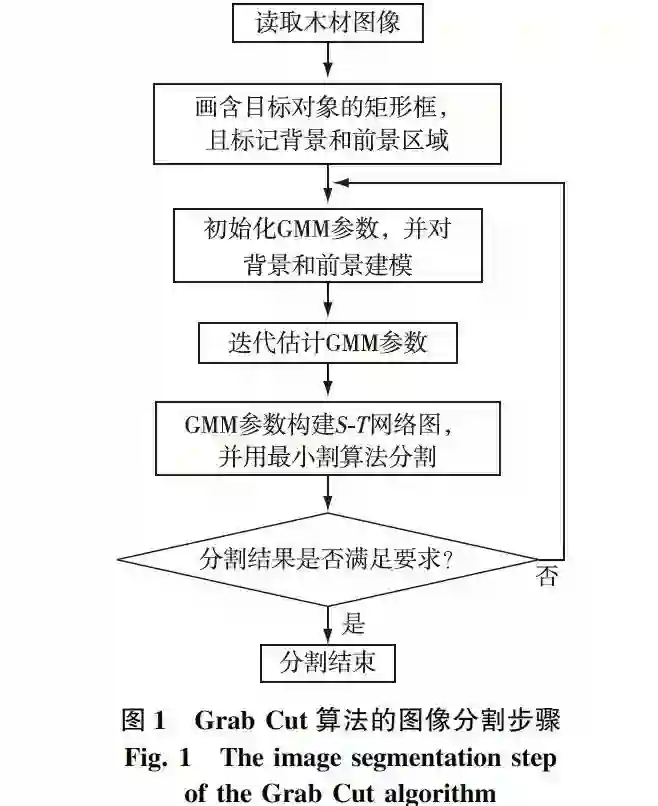

Grab Cut算法的图像分割步骤如图1所示。
木材表面缺陷图像分割实验
2.1 基于Graph Cuts算法的木材表面缺陷图像分割
本试验采用的计算机为Intel(R) Core(TM)i5-4200U CPU，1.60G硬盘，4G RAM，操作系统为Windows 7 with SP1，编程软件为Visual Studio 2010 C＋＋，OpenCV库。

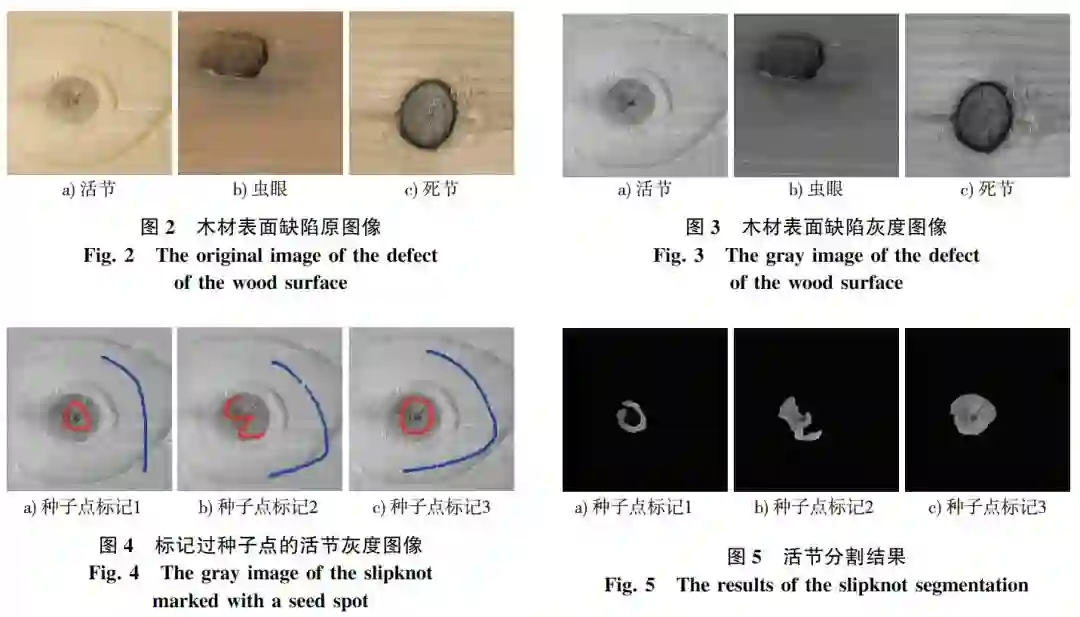

采用Graph Cuts算法对单缺陷目标图像进行图像分割，木材样本如图2，灰度图像如图3。
2.1.1 活节缺陷的图像分割
采用Graph Cuts算法对图3a活节缺陷图像进行分割，参数λ＝1。试验中对活节灰度图像进行3次人工种子点标记(其中红色为目标标记，蓝色为背景标记，且标记画笔的半径是5个像素)，如图4所示，对应的分割结果如图5所示。
Graph Cuts 算法是基于像素级的分割，不能准确评估像素属于前景或者背景的概率，由于活节缺陷边缘与背景的灰度值差距较小，即使标定的目标种子点像素数量很多(如图4c)，但仍存在较严重的欠分割情况。对应图4a、b、c的分割初始化时间分别为41140.06，41022.37和40904.52ms，图像分割所用时间分别为146268.57，278338.17和388243.09ms。可见，种子点素数越多，初始化所用的时间越短，图像分割所用的时间越长。
2.1.2 虫眼缺陷的图像分割

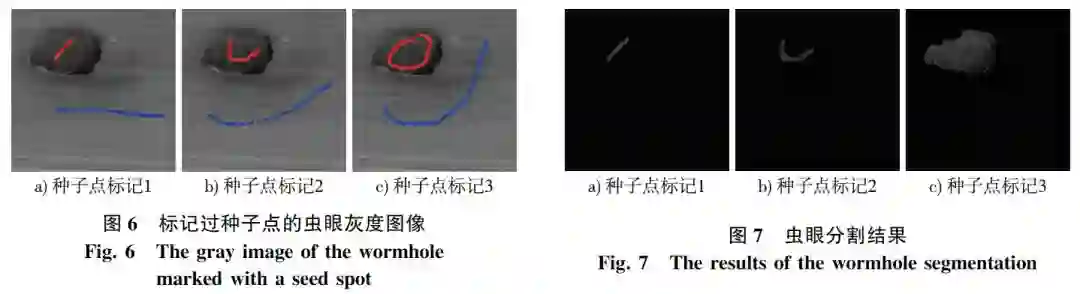

采用同样的方法对图3b的虫眼缺陷图像进行分割：设置λ＝1，3次人工标记种子点的结果如图6，对应的分割结果如图7。由试验结果可知，虫眼缺陷图像的分割结果与活节缺陷分割相似，分割结果受标定的前景/背景种子点像素数量影响，且都存在一定的欠分割问题。对应图7a、b、c的分割初始化时间分别为41152.20，41038.55和40894.37ms，图像分割时间分别为177052.53，368657.00和417434.91ms。种子点素数越多，初始化所用的时间越短，图像分割所用的时间越长。
2.1.3 死节缺陷的图像分割

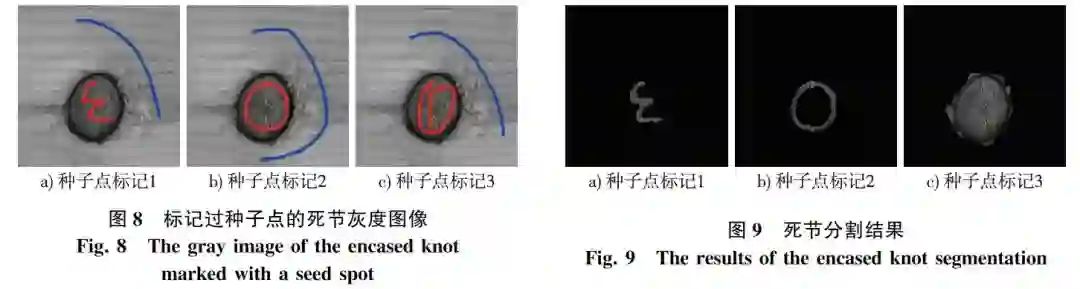

对图3c死节缺陷图像进行分割：设λ＝1，3次人工标记种子点的结果如图8，对应的分割结果如图9。可见，采用Graph Cuts算法对标注像素点多的死节缺陷图像能够实现完整分割，但死节缺陷的分割轮廓曲线不平滑，且存在部分过分割情况。对应图8a、b、c的初始化时间分别为40933.91，40921.05和40916.92ms，图像分割所用时间分别为34677.35，371604.00和413967.44ms。
综上所述，采用Graph Cuts算法对木材表面缺陷图像进行分割时，由于Graph Cuts算法对能量函数采用一次性最小化，对目标和背景的人工标记的种子点选取十分重要，选取结果直接影响分割结果；且该算法对相邻像素间的区分度较差，对活节和虫眼缺陷进行分割时存在欠分割问题，对死节缺陷进行分割时出现过分割情况。该算法的初始化时间随种子点标记的像素数的增加而缩短，运行时间相反。
2.2 基于Grab Cut算法的木材表面缺陷图像分割
采用Grab Cut算法对含有单缺陷目标、多缺陷目标的木材表面缺陷图像进行分割试验。试验的参数设定为距离参数β＝0.1和GMM更新迭代次数k＝5。木材缺陷图像为512×512的彩色图像。在试验过程中，首先输入相同的初始化矩形框。
2.2.1 单缺陷目标的图像分割

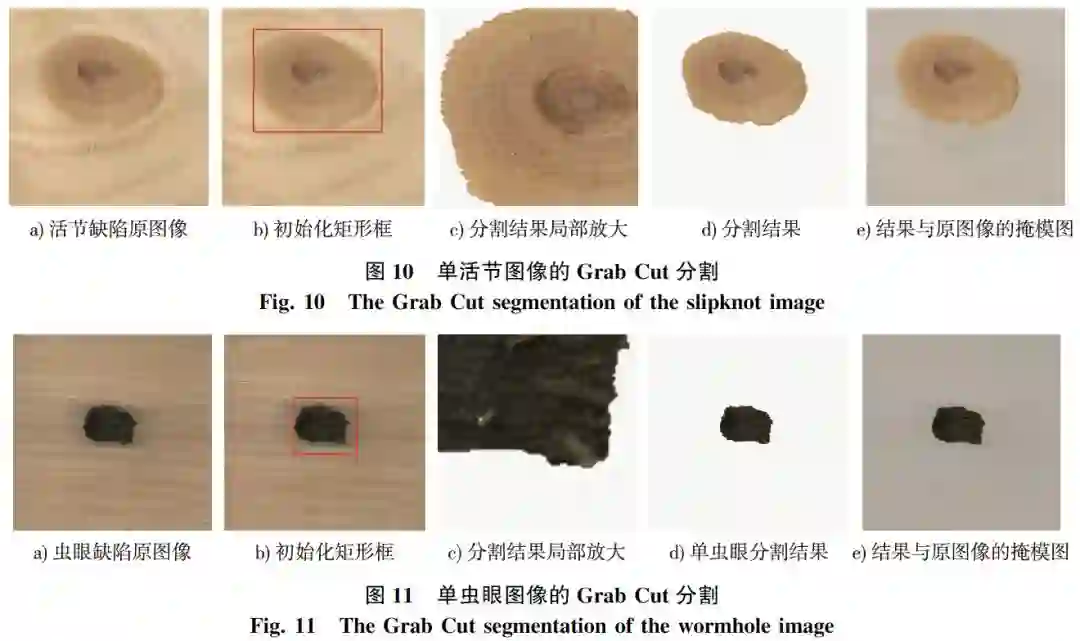

1）单活节图像分割：图10a为单个活节样本的原图像，图10b为初始化矩形框，图10d为分割结果，图10c为分割结果的局部放大图，图10e为分割结果与原图像的掩模。虽然活节缺陷的像素灰度值与背景的灰度值的差距较小，但Grab Cut算法仍然可以得到完整的分割轮廓， 分割时间为108144.784ms。由图10e可见，分割结果与原图的吻合度较高，分割效果较好；从图10c分割结果局部放大图可见，Grab Cut算法进行图像分割时，会使活节缺陷内部出现零星的欠分割区域。
2）单虫眼图像分割：图11a为单虫眼样本的原图像，图11b为初始化矩形框，图11d为分割结果，图11c为分割结果的局部放大图，图11e为分割结果与原图像的掩模。虽然活节缺陷的像素灰度值与背景的灰度值的差距较小，但Grab Cut算法仍然可以得到完整的分割轮廓， 分割时间为87329.92ms。由图11e可见，分割结果与原图的吻合度较高，分割效果较好；从图11c分割结果局部放大图可见，Grab Cut算法进行图像分割时，会使虫眼缺陷内部出现零星的欠分割区域。

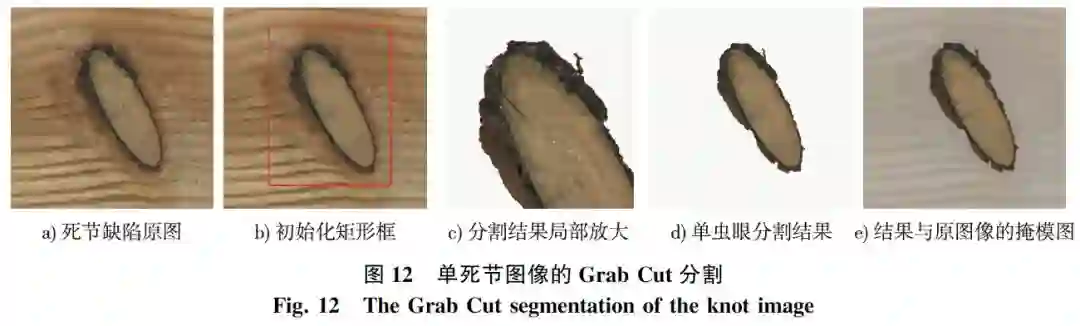

3）单死节图像分割：图12a为单虫眼样本的原图像，图12b为初始化矩形框，图12d为分割结果，图12c为分割结果的局部放大图，图12e为分割结果与原图像的掩模。虽然活节缺陷的像素灰度值与背景的灰度值的差距较小，但Grab Cut算法仍然可以得到完整的分割轮廓， 分割时间为77545.63ms。由图12e可见，分割结果与原图的吻合度较高，分割效果较好；从图12c分割结果局部放大图可见，Grab Cut算法进行图像分割时，会使虫眼缺陷内部出现零星的欠分割区域。
综上所述，Grab Cut算法进行木材表面缺陷分割，能够得到完整的分割轮廓，且不受背景噪声影响，分割速度快，且对目标与背景像素差别较大的死节和虫眼缺陷分割速度更快，但分割结果均会出现少量的欠分割问题。
2.2.2 多缺陷目标的图像分割

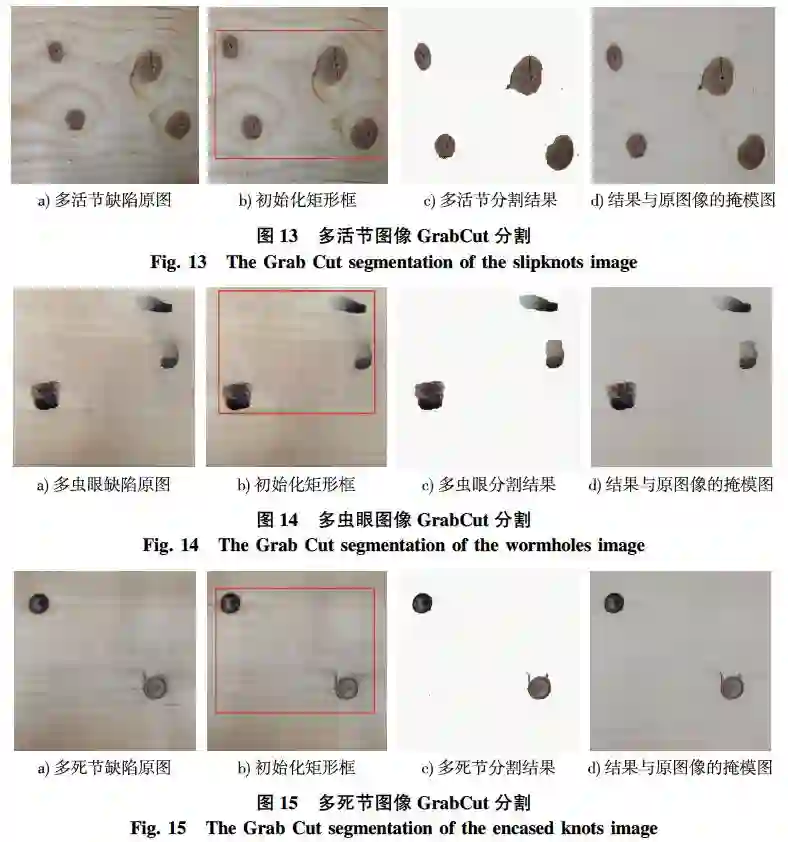

1）多活节缺陷分割试验(图13)：图13a为多活节样本的原图像，图13b为初始化矩形框，图13c为分割结果，图13d为分割结果与原图像的掩模。可见，Grab Cut算法能将木材表面的每一个活节缺陷都分割出来，且分割轮廓曲线完整，分割结果与原图的吻合度较高，但在背景中识别出两个过分割噪点，分割时间为13.337s。
2）多虫眼缺陷分割试验(图14)：由图14可见，Grab Cut算法能将木材表面的每一个虫眼缺陷都分割出来，且分割轮廓曲线完整，分割效果好，分割结果与原图吻合度较高，分割时间为10.913s。
3） 多死节缺陷分割试验(图15)：由图15可见，
Grab Cut算法能将木材表面的每一个死节缺陷都分割出来，且分割轮廓曲线完整，但是右下角死节缺陷的轮廓上存在少量过分割噪点，分割时间为11.634s。
由图13、14、15的分割结果可知，Grab Cut算法能够快速锁定多个木材表面缺陷的边界轮廓，且不受木材表面缺陷的多少、大小和缺陷轮廓形状的影响，分割效果好，分割速度快，抗噪性强，运行时间短。但是Grab Cut算法对木材表面缺陷分割时会出现零星的欠分割或者过分割情况，且分割前需要用户人工画定初始化矩形框。
来自：林业工程学报
