超快速的端到端实例分割模型，手把手教你用opencv部署Yolact

会员服务 ·

超快速的端到端实例分割模型，手把手教你用opencv部署Yolact

2022 年 4 月 14 日 极市平台

↑ 点击蓝字关注极市平台

作者丨nihate

审稿丨邓富城

编辑丨极市平台

极市导读

作为ncnn推理框架里唯一一款做实例分割的模型，yolact也展现出了它的魅力，实现端到端一阶段完成实例分割且运行速度快。本文为作者上手编写的一套使用opencv部署YOLACT做实例分割的程序，程序包含C++和Python两种版本，附相关代码地址。 >>加入极市CV技术交流群，走在计算机视觉的最前沿

YOLACT，全称为：You Only Look At CoefficienTs，从标题可以看出这个模型的名称有些致敬YOLO的意思。YOLACT是2019年ICCV会议论文，它是在现有的一阶段（one-stage）目标检测模型里添加掩模分支。而经典的mask-rcnn是两阶段实例分割模型是在faster-rcnn(两阶段目标检测模型)添加掩模分支，但是在YOLACT里没有feature roi pooling这个步骤。因而，YOLACT是一个单阶段实例分割模型。

起初，我是在知乎上看到YOLACT这个模型，文章里说它是端到端一阶段完成实例分割，而且运行速度快，并且YOLACT是ncnn(腾讯研发的手机端高性能神经网络前向计算框架)推理框架里唯一一款做实例分割的模型。于是我就想着编写一套程序，使用opencv 部署YOLACT来做实例分割，我把这套程序发布在github上，程序里包含C ++和Python两种版本的。

地址是：https://github.com/hpc203/yolact-opencv-dnn-cpp-python

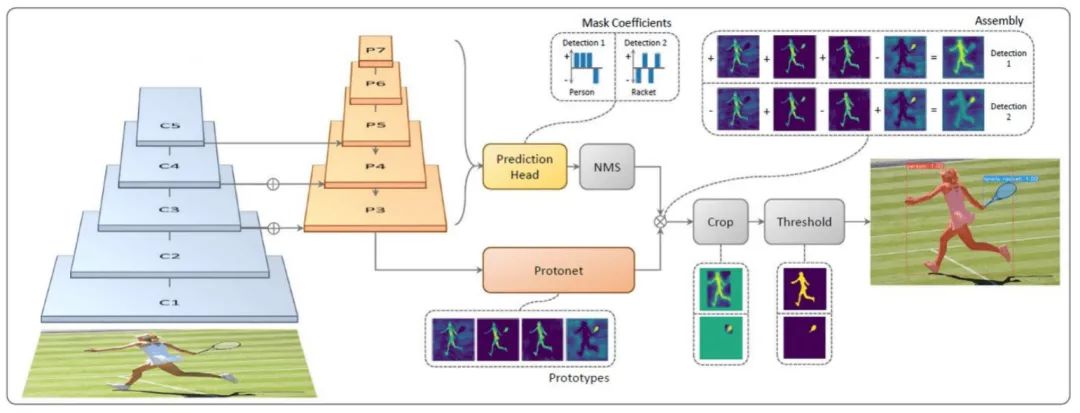

关于 YOLACT，目前中文互联网上的资料多数是对原始论文的翻译总结。简单讲一下YOLACT的网络结构，如下图所示

左下角是550*550大小的输入图片，输入图片预处理后进入backbone(图中蓝色区域)生成C1~C5这5种尺度特征图，然后进入FPN(图中橙色区域)生成P3~P7这5种尺度特征图，这些都是很常见的操作。接下来是并行操作:

(1). P3~P7送入到Prediction Head分支生成各候选框的类别confidence、 location 和 prototype mask 的 coefficient；

(2). P3送入到Protonet 生成 k 个 prototype mask。在代码中 k = 32。Prototype mask 和 coefficients 的数量相等。

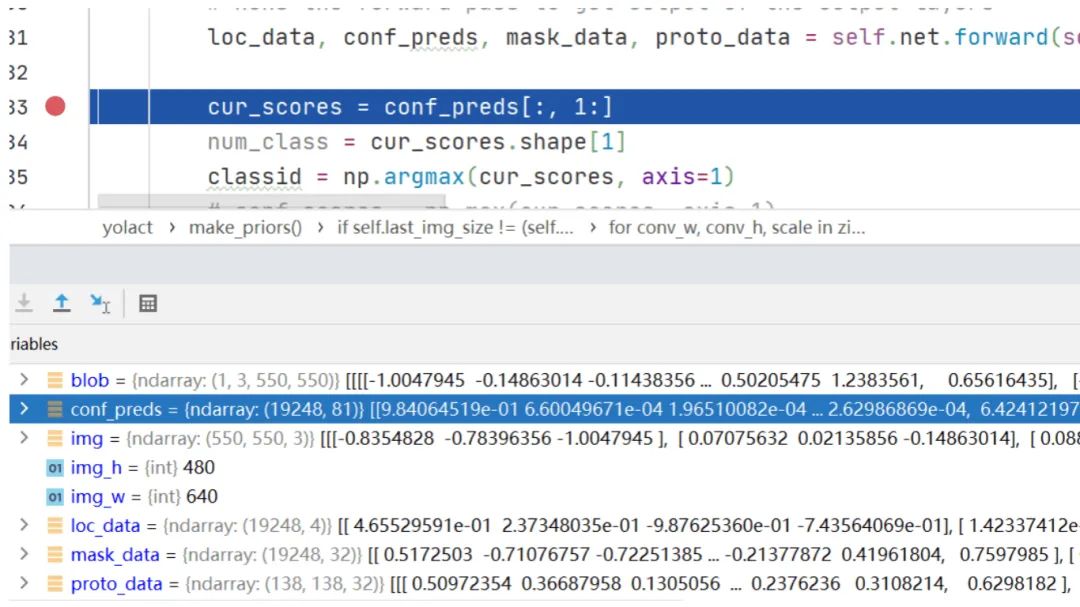

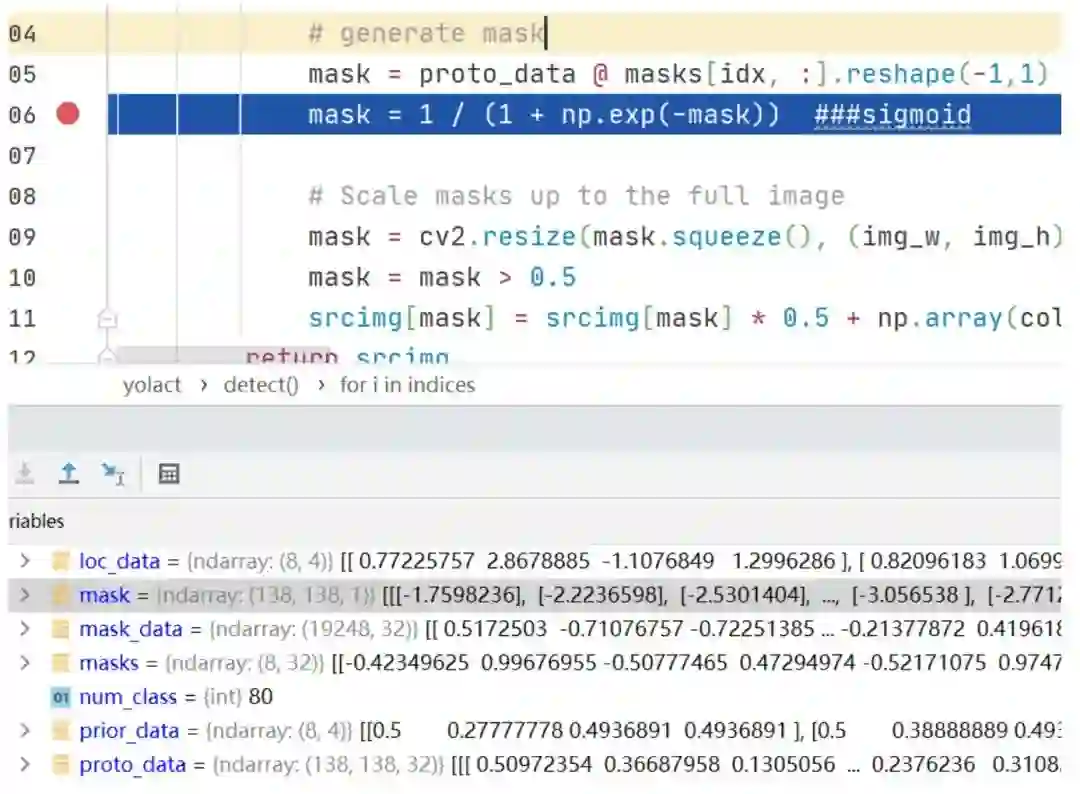

然后是后处理操作，得到最右边的带有检测框和mask染色的图片。下面我将结合编写的程序代码，对这个模型的后处理模块进行讲解。运行python程序，设断点查看网络输出，如下图所示

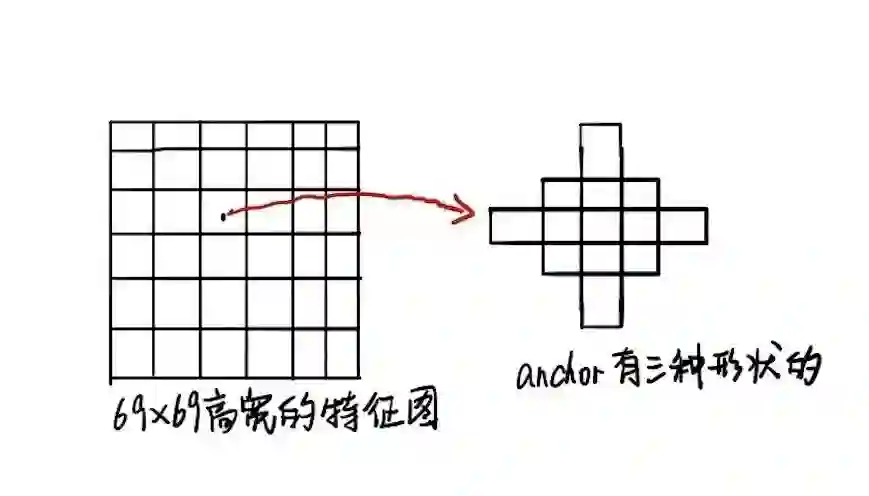

可以看到有4个输出，分别是loc_data, conf_preds, mask_data, proto_data。其中conf_preds表示候选框(也可以称作proposal)的类别置信度，可以看到它的形状是(19248,81)。81表示类别数，背景算作一个类，加上COCO数据集有80类，一共就是81类，这个很好理解。19248的意义，对于初学者，在这里很有必要解释一下。前面讲到，在进入backbone后会生成5种尺度特征图，在代码里定义了这5种尺度特征图的高宽分别是(69,69), (35,35), (18,18), (9,9), (5,5), 并且给特征图上的每个像素点分配三种尺寸的anchor，分别是(sk, sk), (sk/ sqrt(2), sk* sqrt(2))，(sk* sqrt(2), sk/ sqrt(2))，其中sk表示basesize，5种尺度特征图分别对应的basesize是24，48，96，192，384。

一共有5种尺度特征图，在特征图上的每个像素点会生成3种候选框。因此，最后会生成69693+35353+18183+993+553=19248(你可以在计算器里输入验证一下)个候选框。到这时你可以发现，虽然从名称上看YOLACT是致敬YOLO的，但是使用的是SSD的网络结构做目标检测的。

搞清楚了conf_preds的维度的意义后，就可以知道：

conf_preds的维度是（19428,81）,表示它包含19428个候选框在80个类别的所有置信度。
loc_data的维度是（19428,4）,表示它包含19428个候选框的坐标位置(中心点坐标(x,y),宽和高，加起来一共4个值)。
mask_data的维度是（19428,32）,表示它包含19428个候选框的掩膜系数（Mask Coefficients）。
proto_data的维度是(138,138,32)，它是原型掩膜，它对全部候选框是共享使用的，它与掩膜系数进行矩阵运算就可以得到最终实例掩膜。

在弄明白了这4个输出的意义后，接下来的事情就顺理成章的展开。首先求conf_preds里的每个候选框在80类里最大类别置信度，得到所属的类别和置信度，然后根据过滤掉低于置信度阈值的候选框，使用NMS过滤掉重叠的候选框，经过这两次过滤后剩下的候选框就是最终的目标检测框。这时候可以使用opencv函数在原图上画出目标检测框和所属类别以及置信度，接着就是计算这些目标检测框的实例掩膜。代码截图如下

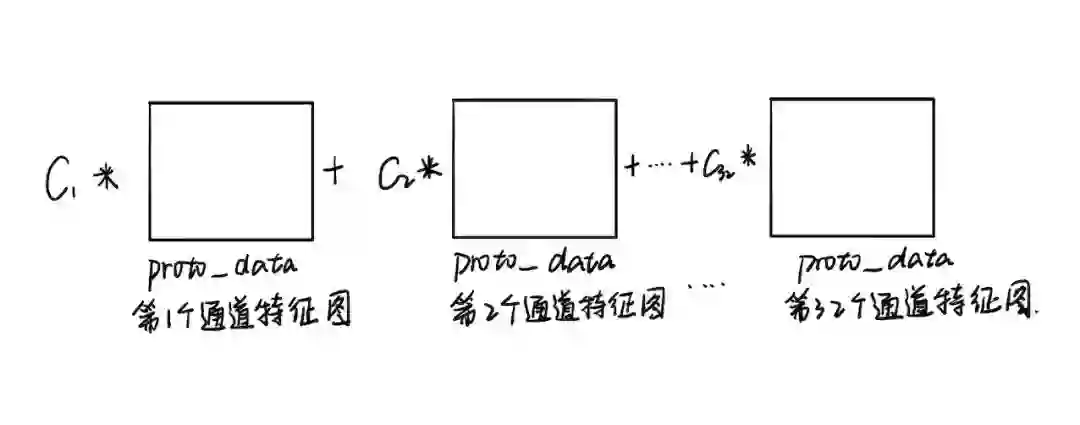

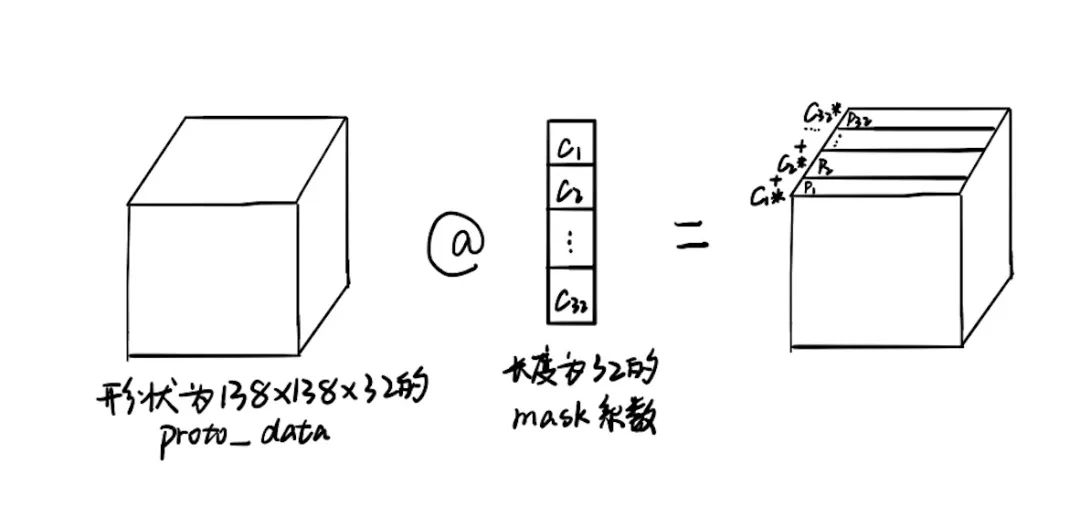

代码里令人疑惑的是@符号，在百度搜索Python @，知乎里的回答是在python 3.5以后，@是一个操作符，表示矩阵-向量乘法。但是在代码里，@的左边proto_data是形状为(138,138,32)的三维矩阵，右边是形状为(32,1)的矩阵(或者说是列向量)。这时的矩阵计算原理是这样的，我在草稿纸上画图演示，如下图所示。输入Proto_data里一个像素点沿着通道方向的数值，可以组成一个长度是32的向量，它与长度为32 的mask系数组成的向量，逐个元素相乘，最后求和得到的数值(这个过程可以说是向量内积)做为输出图上的相同位置的像素点的数值。

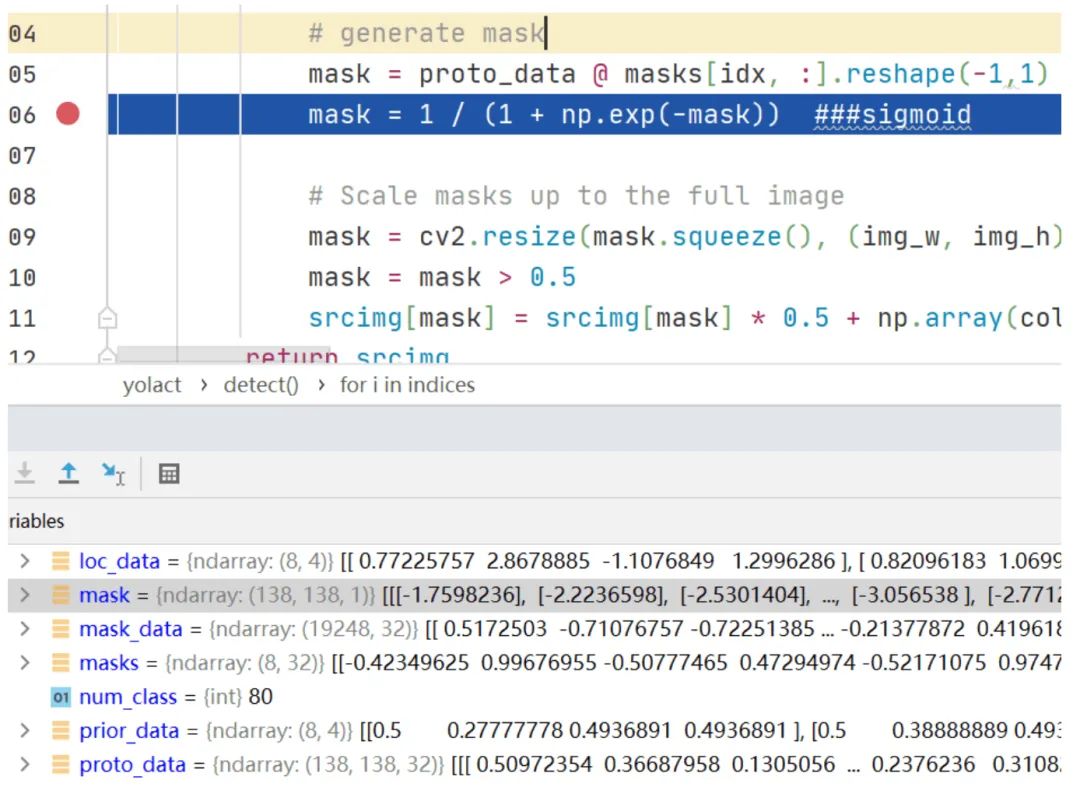

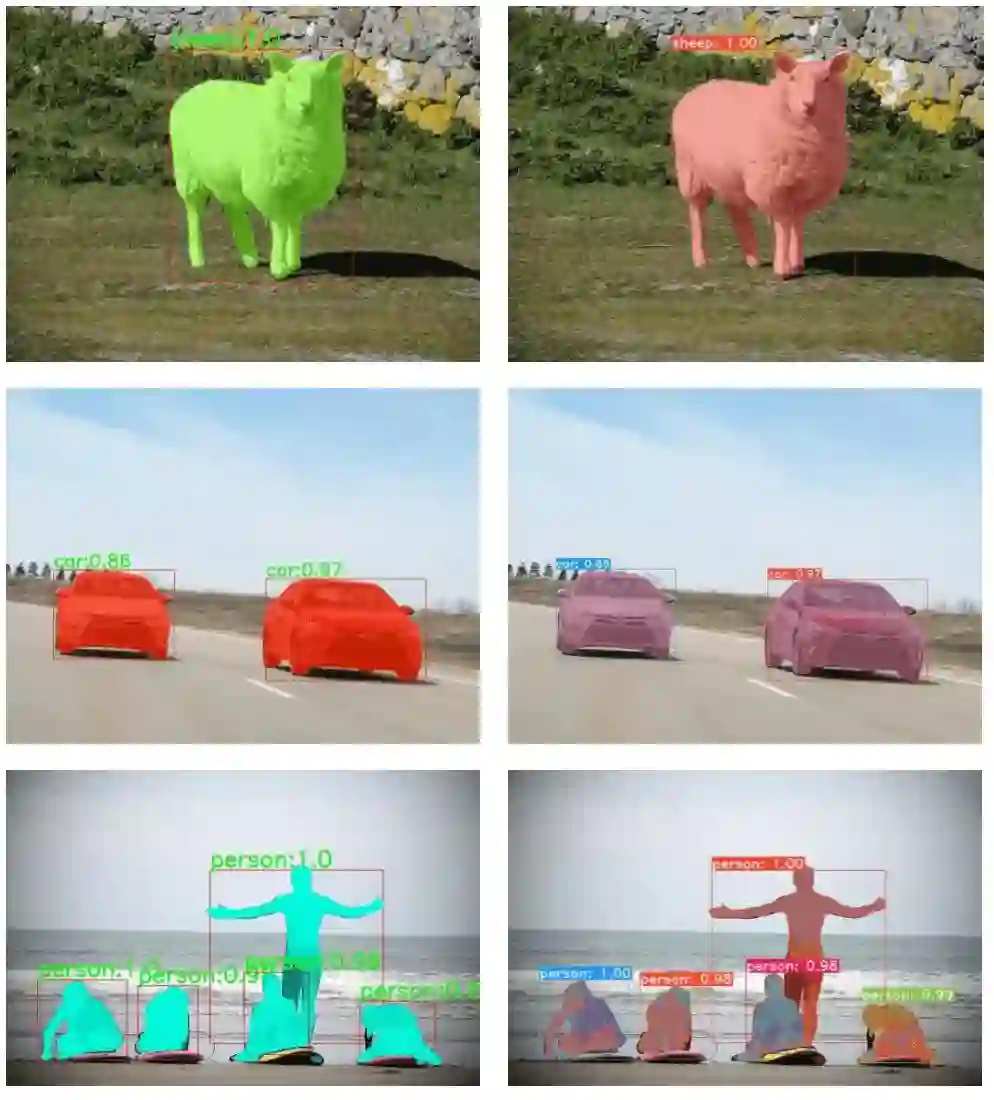

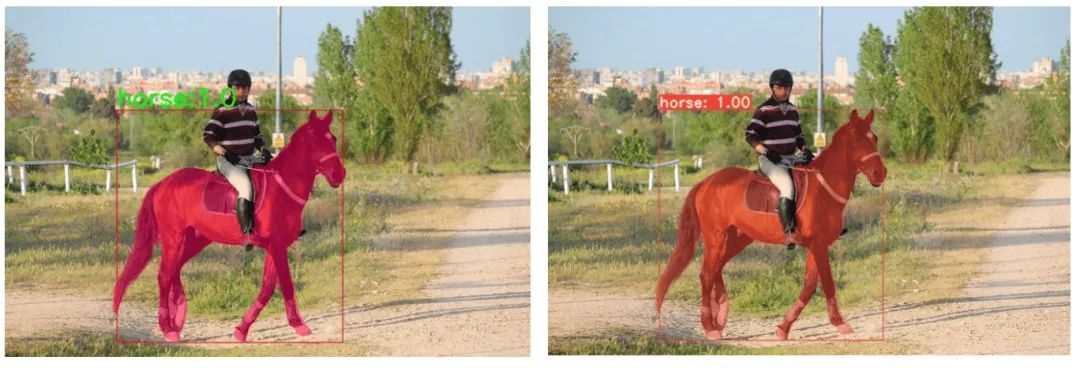

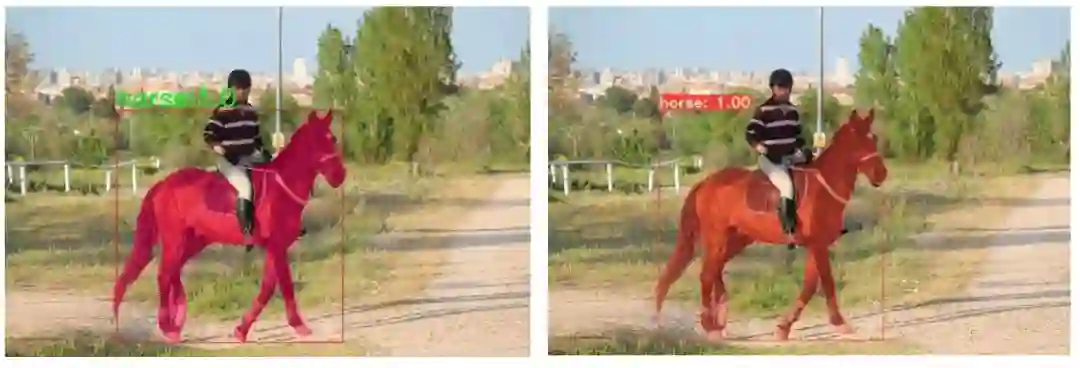

还可以这么理解这时候得到138x138的矩阵特征图mask，接下来对它做sigmoid变换。然后把它resize到跟原图一样高宽大小，这时候的mask就是实例掩膜。接下来遍历mask里的每个像素点(x,y)，如果mask里的像素点(x,y)的值大于0.5，那么就对原图上该像素点(x,y)的值做调整。调整方式是该像素点(x,y)的原始RGB值和目标类别的RGB值各取一半求和作为新的像素值。最后显示原图，就可以看到目标检测矩形框和类别置信度，还有目标实例染色。从COCO数据集里随机选取若干张图片测试效果。
