nginx的延迟关闭

转自：http://shibing.github.io/2016/11/18/nginx%E7%9A%84%E5%BB%B6%E8%BF%9F%E5%85%B3%E9%97%AD-lingering-close/

背景

最近业务方反馈线上 Nginx 经常会打出一些『奇怪』的 access 日志，奇怪之处在于这些日志的 request_time 值总是正好 upstream_response_time 的值大5秒，于是我就帮他们查看了一下导致这个问题的原因，本文记录一下最终调查的结论以及过程。

结论

首先给出产生该问题的原因，这样不愿意看细节的同学看完这段就可以结束阅读了。该问题是由 Nginx 的延迟关闭（lingering close）连接导致的。Nginx 为了能够平滑关闭连接，采用了延迟关闭，它的工作方式如下：Nginx 在给客户端发送完最后一个数据包后会首先关闭 TCP 连接的写端（TCP 是全双工协议，任何一端都即可读也可写），表示服务端不会再向客户端发送任何数据，但是不会立即关闭 TCP 连接的读端，而是等待一个超时，在超时到达后如果客户端还没有数据发来，Nginx 才会关闭TCP的读端，从而关闭整个连接，然后再输出日志。另一方面，Nginx 是在关闭连接后才输出日志，所以在输出日志之前响应早就发送给了用户，因此对业务几乎没有影响。但是这也会导致 requset_time 值变得不准确，使其失去统计意义，开启 Keep-Alive 可以部分解决这一问题。

问题追踪

首先我们先来了解一下 request_time 与 upstream_response_time 这两个值在 Nginx 中是怎么定义的，它们的含义在 Nginx 手册中描述如下：

• request_time：从接受到请求数据的第一个字节开始到发送完响应的最后一个字节之间的时间

• upstream_response_time：从连接上upstream开始到接受完 upstream 响应的最后一个字节之间的时间。

从上面的定义可以看到， request_time 的值包含了接收用户请求数据、处理请求以及给用户发送响应这三部分的耗时，而 upstream_response_time 只是 Nginx 和上游服务交互的时间，在我们这里就是PHP 处理请求的时间。那么由于网络原因，request_time 大于甚至远大于upstream_response_time 都是很正常的，但是总是大5秒就很奇怪了。

Nginx 配置导致的么？

因为两者总是相差5秒，很容易让人想到可能是Nginx的配置文件中的某个参数导致了该问题，通过查看配置文件确实发现了一个可疑的配置项目：

1	fastcgi_connect_timeout 5

这个配置表示将 Nginx 与 PHP-FPM 之间的连接超时设置为5秒，那么导致该问题的一个可能的原因就是当 Nginx 第一次尝试与 PHP-FPM 建立连接超时了，第二次尝试才连上，这样就会正好多出了一个5秒的连接超时时间。可是进一步查看日志发现，PHP 的请求处理日志早在 Nginx 日志之前5秒就打出来了，而且如果 Nginx 连接 PHP 超时是会输出 error 日志的，但是线上的 error 日志里面并没有连接超时的记录，所以这个原因很快被否决了。

Nagle 算法惹的祸？

既然配置文件中没有显式的配置会导致该问题，那么就有可能是 Nginx 的默认配置导致的，因此我搜索了一下源代码中与5有关的内容，希望能发现一些蛛丝马迹，结果发现了一段如下的注释：

1 2 3 4 5 6 7 8

Therefore we use the TCP_NOPUSH option (similar to Linux's TCP_CORK) to postpone the sending - it not only sends a header and the first part of the file in one packet, but also sends the file pages in the full packets. But until FreeBSD 4.5 turning TCP_NOPUSH off does not flush a pending data that less than MSS, so that data may be sent with 5 second delay. So we do not use TCP_NOPUSH on FreeBSD prior to 4.5, although it can be used for non-keepalive HTTP connections.

上面注释的大概意思是，在较老的 FreeBSD 的操作系统上，就算关闭了 TCP_NOPUSH 参数，如果一个包小于 MSS，依然有可能会被延迟5秒发送。TCP_NOPUSH 参数是用来控制 TCP 的 Nagle 算法的，该算法的具体内容可以查阅网上资料，其核心思想是将多个连续的小包累积成一个大包，然后一次性发送，这可以提升网络的利用率。Nginx 中还有一个配置项也与 Nagle 算法相关，那就是 TCP_NODELAY，它的含义与 TCP_NOPUSH 正好相反，表示关闭 TCP 的 Nagle 化，也就是内核收到数据后不管大小直接发送。这两个配置看似互斥，但是在实际应用中，我们却将它们都打开，因为 Nginx 可以通过配合使用这两个配置来最大效率的利用网络。配合方式如下：首先根据 TCP_NOPUSH开启 Nagle 算法，将数据累积到缓冲区中，当需要发送的数据都累积完成但是还没有达到 MSS 时，立即根据TCP_NODELAY 关闭 Nagel 算法，此时内核会一次性将缓冲区中的数据发出。总结为一句话就是：累积足够量的数据（NOPUSH）然后立即发出（NODELAY）。

我们线上的Linux内核版本是2.6.32，比较老了，所以我们猜想会不会也存在上面所说的这个问题，这时组内其他同学查看 Nginx 配置文件，发现 sendfile，TCP_NOPUSH 以及 TCP_NODELAY 这三个开关都打开了，但是 Keep-Alive 却没有打开，而 Nginx 手册中明确写到只有在开启 sendfile 的情况下 TCP_NOPUSH 才会生效，以及开启 Keep-Alive 的前提下 TCP_NODELAY 才会打开。换句话说，我们线上只开启了 TCP_NOPUSH，却没有开启 TCP_NODELAY，这就有可能导致包的延迟发送。因此我们联系了运维相关的同学，将 Keep-Alive 打开，也就是让 TCP_NODELAY 生效，然后观察日志，发现相差5秒的异常日志真的消失了。这时我们都以为问题的原因找到了。

真的是Nagle算法惹的祸么？

虽然开启 Keep-Alive 使 TCP_NODELAY 生效后，异常日志消失了，但是我心里依然有几个疑问，总觉得这不是导致问题的根本原因：

1. Nagle 算法是内核层面的，并不是Nginx实施的，也就是说累积包的过程是在内核中完成的，Nginx 只要把包写入到内核缓冲区后就会认为发送数据成功，然后直接记录日志，而不用等待这个累积的过程。

2. Nagle 算法中累积超时一般设置的是200毫秒，就是说如果200毫秒还没能凑到一个 MSS，也会直接将缓冲区的内容发送出去，与5秒相距甚远。

3. 如果是 TCP_NODELAY 关闭导致的原因，那么在开启 Keep-Alive 然后显式将 TCP_NODELAY 关闭的情况下，也应该会打出奇怪日志，可是我在线下并没能复现这一假设。

真正的原因：socket lingering close

在几个猜想都不对后，觉得还是应该调试一下 Nginx 代码才能发现问题。因为担心直接 gdb 调试可能会导致 Nginx 的性能下降，以至于不能触发可以打出奇怪日志的条件，因此我想到了一个简单的变通方法：只要能获取计算 request_time 之前的所有函数调用栈，那么也就能够大致知道时间花在哪了。根据这个思路我修改了一下 Nginx 源代码，在获取时间的地方有意加了一个对内存的非法访问：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

ngx_http_log_request_time(ngx_http_request_t *r, u_char *buf, ngx_http_log_op_t *op) { ngx_time_t      *tp; ngx_msec_int_t   ms; tp = ngx_timeofday(); ms = (ngx_msec_int_t) ((tp->sec - r->start_sec) * 1000 + (tp->msec - r->start_msec)); ms = ngx_max(ms, 0); //如果响应时间是5s，就触发下面的内存访问错误，从而产生一个core。 if (ms == 5000) { *(char *)(0) = 'N'; } return ngx_sprintf(buf, "%T.%03M", (time_t) ms / 1000, ms % 1000); }

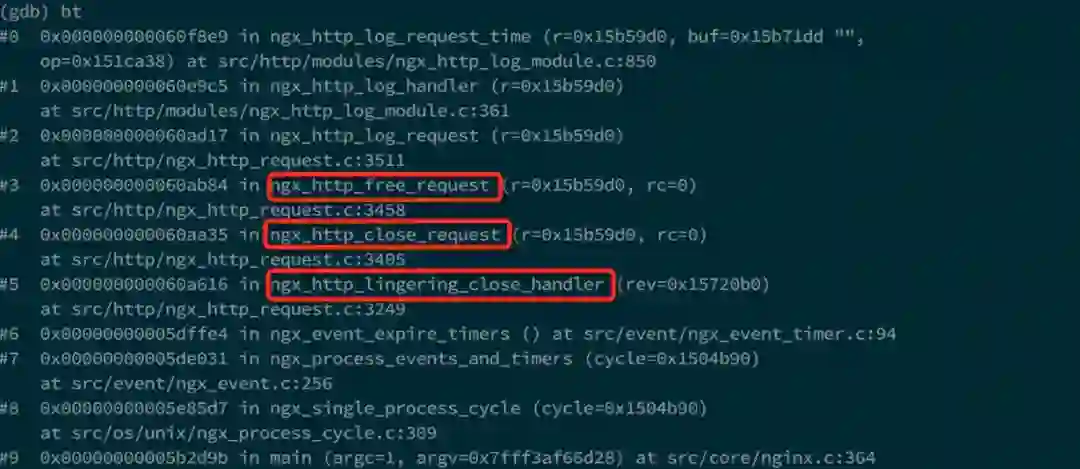

采用修改后的代码，成功获取了一个 core ，根据 core 得到的调用栈如下：

根据调用栈可以看到，在打日志之前，依次调用了三个红色框中的函数，它们都是用来处理连接关闭的。也就是说，在短连接的情况下，Nginx 只有在关闭与客户端的连接后才会开始输出日志，而不是给客户端发送完数据后就打日志。那么这个关闭连接的过程的耗时就很有可能是request_time 比 upstream_response_time 多出来的时间。我们接下来再来具体通过源代码看一下 Nginx 关闭连接的过程，主要的代码如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

ngx_http_finalize_connection(ngx_http_request_t *r) { if (r->reading_body) { r->keepalive = 0; r->lingering_close = 1; } //如果开启了长连接且长连接未超时，那么走长连接处理相关的代码 if (!ngx_terminate && !ngx_exiting && r->keepalive && clcf->keepalive_timeout > 0) { ngx_http_set_keepalive(r); return; } //不再需要keepalive，即连接需要关闭，并且打开了lingering close，就通过lingering close的方式来关闭连接，也就是延迟关闭 if (clcf->lingering_close == NGX_HTTP_LINGERING_ALWAYS || (clcf->lingering_close == NGX_HTTP_LINGERING_ON && (r->lingering_close || r->header_in->pos < r->header_in->last || r->connection->read->ready))) { ngx_http_set_lingering_close(r); return; } ngx_http_close_request(r, 0); }

注意上面并不是 ngx_http_finalize_connection 函数的全部，我只是贴出了与问题相关的代码。可以看到 Nginx 在不需要维护长连接且开启了 lingering close 的时，会调用 ngx_http_set_lingering_close 来设置最终的关闭函数。单词 lingering 是延迟的意思，那么 lingering close 自然是延迟关闭的意思。熟悉 socket 编程的同学应该知道 socket 有一个选项叫 SO_LINGER，如果对一个套接字开启了该选项，那么在调用 close 或者 shutdown 关闭套接字时会一直阻塞到将缓冲区里的消息都发送完毕才能返回。开启该选项的主要作用是为了平滑关闭套接字，使服务具有更好的兼容性，更具体的内容大家可以网上查阅资料。前面说到如果直接在套接字上设置 SO_LINGER 属性，那么在关闭时可能会引起阻塞，可是我们又知道 Nginx 里的套接字都设置了非阻塞属性，这会导致未定义的行为，另外如果完全由操作系统来进行延迟关闭，可能并不能满足 Nginx 的需求，所以 Nginx 没有使用这种方法，而是自己实现了延迟关闭。首先看下 ngx_http_set_lingering_close 函数，它是用来对一个请求设置延迟关闭方法的：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39

ngx_http_set_lingering_close(ngx_http_request_t *r) { ngx_event_t               *rev, *wev; ngx_connection_t          *c; ngx_http_core_loc_conf_t  *clcf; c = r->connection; clcf = ngx_http_get_module_loc_conf(r, ngx_http_core_module); rev = c->read; //获取连接的读事件 //设置读事件触发时的处理函数，也就是延时关闭连接函数 rev->handler = ngx_http_lingering_close_handler; //lingering_time用来控制总的延迟超时时间，比如在第一个lingering_timeout后，收到了数据，那么接下来还会再进行 //延迟关闭，然后再等待lingering_timeout，如此反复，但是总的时间不能超过lingering_time r->lingering_time = ngx_time() + (time_t) (clcf->lingering_time / 1000); //向事件循环中加入超时事件，超时时间是lingering_timeout， //也就是说在lingering_timeout时间后，ngx_http_lingering_close_handler会被调用 ngx_add_timer(rev, clcf->lingering_timeout); if (ngx_handle_read_event(rev, 0) != NGX_OK) { ngx_http_close_request(r, 0); return; } wev = c->write; wev->handler = ngx_http_empty_handler; if (wev->active && (ngx_event_flags & NGX_USE_LEVEL_EVENT)) { if (ngx_del_event(wev, NGX_WRITE_EVENT, 0) != NGX_OK) { ngx_http_close_request(r, 0); return; } } //关闭套接字的写端，也就是说只有读是延迟关闭的 if (ngx_shutdown_socket(c->fd, NGX_WRITE_SHUTDOWN) == -1) { ngx_connection_error(c, ngx_socket_errno, ngx_shutdown_socket_n " failed"); ngx_http_close_request(r, 0); return; } if (rev->ready) { ngx_http_lingering_close_handler(rev); } }

ngx_http_set_lingering_close 函数就是用过来设置延迟关闭函数的，关键的部分已经加了注释。可以看到 Nginx 主要通过 lingering_time 和 lingering_timeout 这两个参数来控制延迟关闭的时间，lingering_time 表示总的延迟时间，lingering_timeout 表示单次延迟时间。上面的这段代码会向 Nginx 的事件循环注册一个超时时间，超时的时间间隔是 lingering_timeout ，超时事件的处理函数是 ngx_http_lingering_close_handler，就是说一旦延迟时间到了，该函数就会被调用，它的主要内容如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56

ngx_http_lingering_close_handler(ngx_event_t *rev) { ssize_t                    n; ngx_msec_t                 timer; ngx_connection_t          *c; ngx_http_request_t        *r; ngx_http_core_loc_conf_t  *clcf; u_char                     buffer[NGX_HTTP_LINGERING_BUFFER_SIZE]; c = rev->data; r = c->data; ngx_log_debug0(NGX_LOG_DEBUG_HTTP, c->log, 0, "http lingering close handler"); if (rev->timedout) { ngx_http_close_request(r, 0); return; } //计算剩余的全部可用超时时间 timer = (ngx_msec_t) r->lingering_time - (ngx_msec_t) ngx_time(); //总延迟等待时间已经超过lingering_time了，那么不管怎么样都直接关闭连接 if ((ngx_msec_int_t) timer <= 0) { ngx_http_close_request(r, 0); return; } do { n = c->recv(c, buffer, NGX_HTTP_LINGERING_BUFFER_SIZE); ngx_log_debug1(NGX_LOG_DEBUG_HTTP, c->log, 0, "lingering read: %z", n); //延迟时间到了，且套接字发生了错误，或者对方关闭了套接字，那么将整个连接关闭 if (n == NGX_ERROR || n == 0) { ngx_http_close_request(r, 0); return; } } while (rev->ready); if (ngx_handle_read_event(rev, 0) != NGX_OK) { ngx_http_close_request(r, 0); return; } clcf = ngx_http_get_module_loc_conf(r, ngx_http_core_module); timer *= 1000; if (timer > clcf->lingering_timeout) { timer = clcf->lingering_timeout; } //运行到这里，说明超时时间内客户端发来了数据且还有超时时间可用，那么来再次注册延迟关闭事件，开始下一次的延迟关闭等待。 ngx_add_timer(rev, timer); }

上面就是当延迟关闭事件超时后 Nginx 的处理过程，首先计算总的延迟超时时间还剩余多少，如果没有了，直接断开连接，这可以防止『等待-接收部分数据-等待-接收部分数据』的无限死循环。接下来 Nginx 尝试读取套接字，如果读出错或者对方关闭了连接或者依然没有数据读到，那么 Nginx 就将连接关闭，否则再次注册延迟超时事件，开始下一次的延迟关闭。根据上面的分析可以看到，在 Nginx 发送完数据包并进入延迟关闭连接流程后，如果客户端在 lingering_timeout 时间内没有进行任何操作，那么就会关闭与客户端的连接然后输出日志，这就会导致导致访问日志滞后 lingering_timeout 才输出。我们线上并没有对该参数进行配置，那么会采用默认值，正好是5秒，与实际情况吻合。另外如果使用长连接，Nignx 在请求结束后不需要关闭连接而直接输出日志，那么就不会有这个问题，这也就解释了为什么开启 Keep-Alive 后问题消失。

复现

知道了问题的原因复现就很简单了，只要在 Nginx 中设置 lingering_timeout 的值，然后观察日志中输出的时间差是不是发生相应的改变即可。比如将该值设置为7，会发现时间差为5的日志就消失了，而都变成了时间差为7的日志：

1 2 3 4 5 6 7

[shibing@localhost sbin]$ tail -f ../logs/access.log  | grep "request_time=7" 172.17.176.138 - - [17/Nov/2016:18:53:15 +0800] "GET /index.php HTTP/1.1" 200 3450 "-" "-" "-" request_time=7.001 upstream_time=0.000 header_time=0.000 172.17.176.138 - - [17/Nov/2016:18:53:15 +0800] "GET /index.php HTTP/1.1" 200 3450 "-" "-" "-" request_time=7.000 upstream_time=0.000 header_time=0.000 172.17.176.138 - - [17/Nov/2016:18:53:15 +0800] "GET /index.php HTTP/1.1" 200 3450 "-" "-" "-" request_time=7.001 upstream_time=0.001 header_time=0.001 172.17.176.138 - - [17/Nov/2016:18:53:15 +0800] "GET /index.php HTTP/1.1" 200 3450 "-" "-" "-" request_time=7.000 upstream_time=0.000 header_time=0.000 172.17.176.138 - - [17/Nov/2016:18:53:15 +0800] "GET /index.php HTTP/1.1" 200 3450 "-" "-" "-" request_time=7.000 upstream_time=0.000 header_time=0.000 172.17.176.138 - - [17/Nov/2016:18:53:15 +0800] "GET /index.php HTTP/1.1" 200 3450 "-" "-" "-" request_time=7.000 upstream_time=0.000 header_time=0.000
