Self-Attention GAN 中的 self-attention 机制

2019 年 3 月 6 日 PaperWeekly

作者丨尹相楠

学校丨里昂中央理工博士在读

研究方向丨人脸识别、对抗生成网络

Self Attention GAN 用到了很多新的技术。最大的亮点当然是 self-attention 机制，该机制是 Non-local Neural Networks [1] 这篇文章提出的。其作用是能够更好地学习到全局特征之间的依赖关系。因为传统的 GAN 模型很容易学习到纹理特征：如皮毛，天空，草地等，不容易学习到特定的结构和几何特征，例如狗有四条腿，既不能多也不能少。

除此之外，文章还用到了 Spectral Normalization for GANs [2] 提出的谱归一化。谱归一化的解释见本人这篇文章：详解GAN的谱归一化（Spectral Normalization）。

但是，该文代码中的谱归一化和原始的谱归一化运用方式略有差别：

1. 原始的谱归一化基于 W-GAN 的理论，只用在 Discriminator 中，用以约束 Discriminator 函数为 1-Lipschitz 连续。而在 Self-Attention GAN 中，Spectral Normalization 同时出现在了 Discriminator 和 Generator 中，用于使梯度更稳定。除了生成器和判别器的最后一层外，每个卷积/反卷积单元都会上一个 SpectralNorm。

2. 当把谱归一化用在 Generator 上时，同时还保留了 BatchNorm。Discriminator 上则没有 BatchNorm，只有 SpectralNorm。

3. 谱归一化用在 Discriminator 上时最后一层不加 Spectral Norm。

最后，self-attention GAN 还用到了 cGANs With Projection Discriminator 提出的 conditional normalization 和 projection in the discriminator。这两个技术我还没有来得及看，而且 PyTorch 版本的 self-attention GAN 代码中也没有实现，就先不管它们了。

本文主要说的是 self-attention 这部分内容。

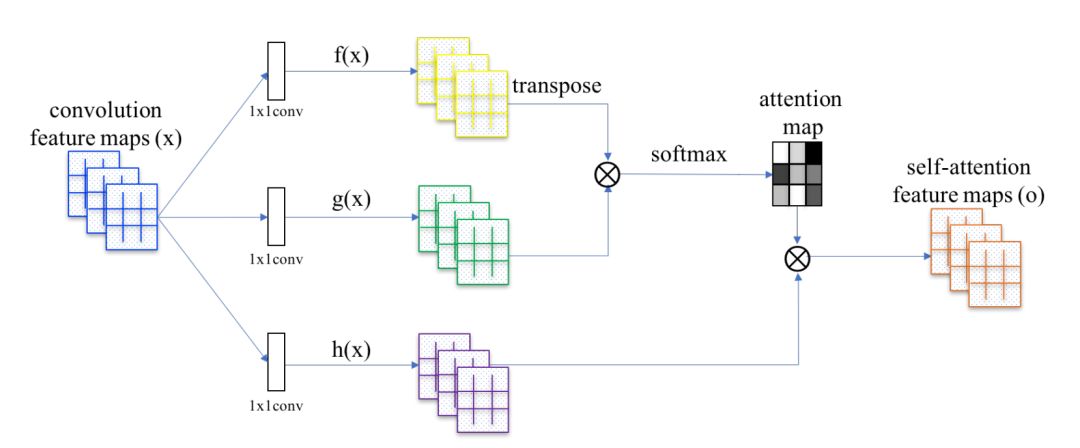

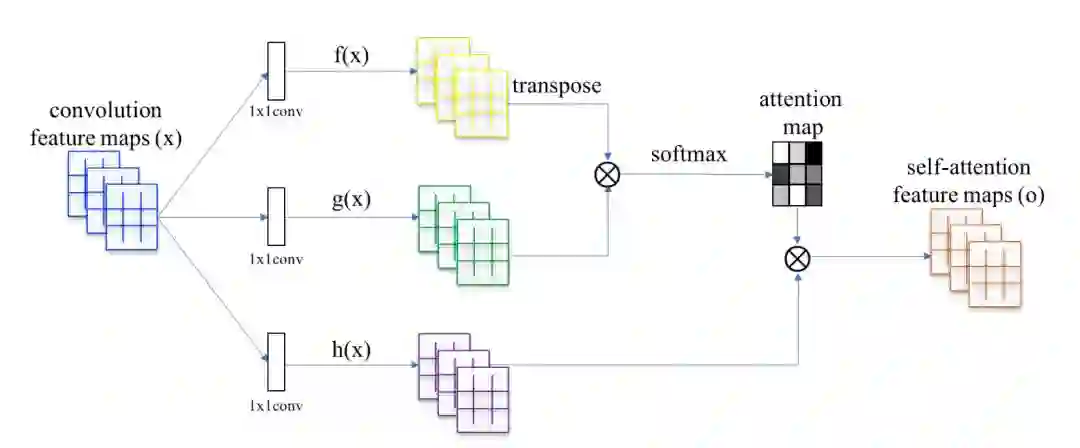

▲ 图1. Self-Attention

Self-Attention

在卷积神经网络中，每个卷积核的尺寸都是很有限的（基本上不会大于 5），因此每次卷积操作只能覆盖像素点周围很小一块邻域。

对于距离较远的特征，例如狗有四条腿这类特征，就不容易捕获到了（也不是完全捕获不到，因为多层的卷积、池化操作会把 feature map 的高和宽变得越来越小，越靠后的层，其卷积核覆盖的区域映射回原图对应的面积越大。但总而言之，毕竟还得需要经过多层映射，不够直接）。

Self-Attention 通过直接计算图像中任意两个像素点之间的关系，一步到位地获取图像的全局几何特征。

论文中的公式不够直观，我们直接看文章的 PyTorch 的代码，核心部分为 sagan_models.py：

class Self_Attn(nn.Module):
    """ Self attention Layer"""
    def __init__(self,in_dim,activation):
        super(Self_Attn,self).__init__()
        self.chanel_in = in_dim
        self.activation = activation

        self.query_conv = nn.Conv2d(in_channels = in_dim , out_channels = in_dim//8 , kernel_size= 1)
        self.key_conv = nn.Conv2d(in_channels = in_dim , out_channels = in_dim//8 , kernel_size= 1)
        self.value_conv = nn.Conv2d(in_channels = in_dim , out_channels = in_dim , kernel_size= 1)
        self.gamma = nn.Parameter(torch.zeros(1))

        self.softmax  = nn.Softmax(dim=-1) #
    def forward(self,x):
        """
            inputs :
                x : input feature maps( B X C X W X H)
            returns :
                out : self attention value + input feature
                attention: B X N X N (N is Width*Height)
        """
        m_batchsize,C,width ,height = x.size()
        proj_query  = self.query_conv(x).view(m_batchsize,-1,width*height).permute(0,2,1) # B X CX(N)
        proj_key =  self.key_conv(x).view(m_batchsize,-1,width*height) # B X C x (*W*H)
        energy =  torch.bmm(proj_query,proj_key) # transpose check
        attention = self.softmax(energy) # BX (N) X (N)
        proj_value = self.value_conv(x).view(m_batchsize,-1,width*height) # B X C X N

        out = torch.bmm(proj_value,attention.permute(0,2,1) )
        out = out.view(m_batchsize,C,width,height)

        out = self.gamma*out + x
        return out,attention

构造函数中定义了三个 1 × 1 的卷积核，分别被命名为 query_conv ， key_conv 和 value_conv 。

为啥命名为这三个名字呢？这和作者给它们赋予的含义有关。query 意为查询，我们希望输入一个像素点，查询（计算）到 feature map 上所有像素点对这一点的影响。而 key 代表字典中的键，相当于所查询的数据库。query 和 key 都是输入的 feature map，可以看成把 feature map 复制了两份，一份作为 query 一份作为 key。

需要用一个什么样的函数，才能针对 query 的 feature map 中的某一个位置，计算出 key 的 feature map 中所有位置对它的影响呢？作者认为这个函数应该是可以通过“学习”得到的。那么，自然而然就想到要对这两个 feature map 分别做卷积核为 1 × 1 的卷积了，因为卷积核的权重是可以学习得到的。

至于 value_conv ，可以看成对原 feature map 多加了一层卷积映射，这样可以学习到的参数就更多了，否则 query_conv 和 key_conv 的参数太少，按代码中只有 in_dims × in_dims//8 个。

接下来逐行研究 forward 函数：

proj_query  = self.query_conv(x).view(m_batchsize,-1,width*height).permute(0,2,1)

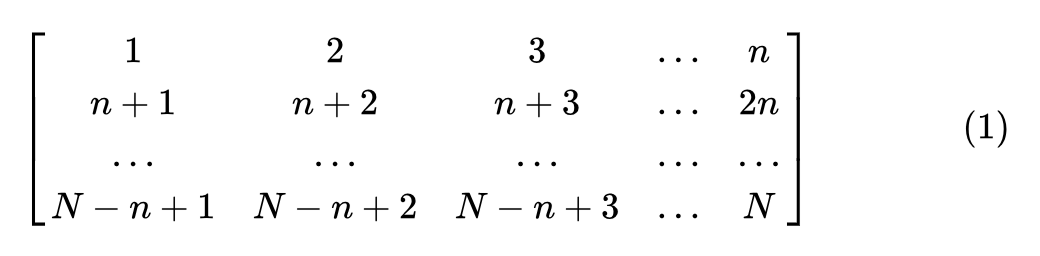

这行代码先对输入的 feature map 卷积了一次，相当于对 query feature map 做了一次投影，所以叫做 proj_query。由于是 1 × 1 的卷积，所以不改变 feature map 的长和宽。feature map 的每个通道为如 (1) 所示的矩阵，矩阵共有 N 个元素（像素）。

然后重新改变了输出的维度，变成：

(m_batchsize,-1,width*height)

batch size 保持不变，width 和 height 融合到一起，把如 (1) 所示二维的 feature map 每个 channel 拉成一个长度为 N 的向量。

因此，如果 m_batchsize 取 1，即单独观察一个样本，该操作的结果是得到一个矩阵，矩阵的的行数为 query_conv 卷积输出的 channel 的数目 C（ in_dim//8 ），列数为 feature map 像素数 N。

然后作者又通过 .permute(0, 2, 1) 转置了矩阵，矩阵的行数变成了 feature map 的像素数 N，列数变成了通道数 C。因此矩阵维度为 N × C 。该矩阵每行代表一个像素位置上所有通道的值，每列代表某个通道中所有的像素值。

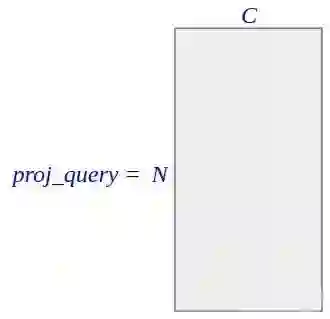

▲ 图2. proj_query 的维度

proj_key =  self.key_conv(x).view(m_batchsize,-1,width*height)

这行代码和上一行类似，只不过取消了转置操作。得到的矩阵行数为通道数 C，列数为像素数 N，即矩阵维度为 C × N。该矩阵每行代表一个通道中所有的像素值，每列代表一个像素位置上所有通道的值。

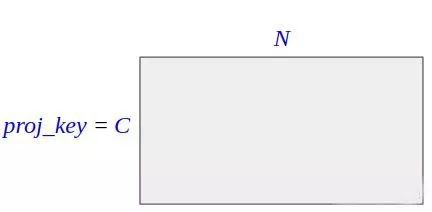

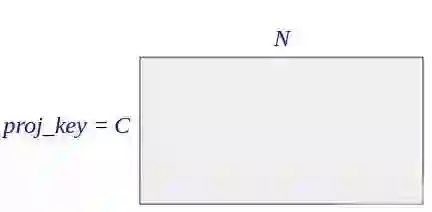

▲ 图3. proj_key的维度

energy =  torch.bmm(proj_query,proj_key)

这行代码中， torch.bmm 的意思是 batch matrix multiplication。就是说把相同 batch size 的两组 matrix 一一对应地做矩阵乘法，最后得到同样 batchsize 的新矩阵。

若 batch size=1，就是普通的矩阵乘法。已知 proj_query 维度是 N × C， proj_key 的维度是 C × N，因此 energy 的维度是 N × N：

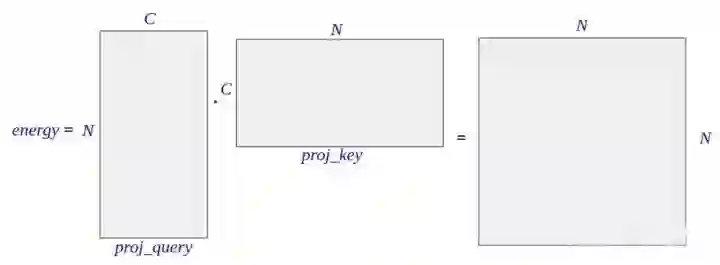

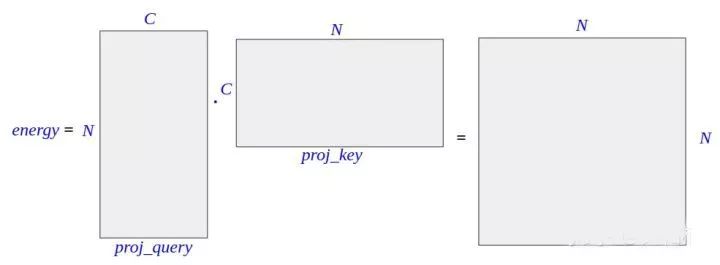

▲ 图4. energy的维度

energy 是 attention 的核心，其中第 i 行 j 列的元素，是由 proj_query 第 i 行，和 proj_key 第 j 列通过向量点乘得到的。而 proj_query 第 i 行表示的是 feature map 上第 i 个像素位置上所有通道的值，也就是第 i 个像素位置的所有信息，而 proj_key 第 j 列表示的是 feature map 上第 j 个像素位置上的所有通道值，也就是第 j 个像素位置的所有信息。

这俩相乘，可以看成是第 j 个像素对第 i 个像素的影响。即，energy 中第 i 行 j 列的元素值，表示第 j 个像素点对第 i 个像素点的影响。

attention = self.softmax(energy)

这里 sofmax 是构造函数中定义的，为按“行”归一化。这个操作之后的矩阵，各行元素之和为 1。这也比较好理解，因为 energy 中第 i 行元素，代表 feature map 中所有位置的像素对第 i 个像素的影响，而这个影响被解释为权重，故加起来应该是 1，故应对其按行归一化。attention 的维度也是 N × N。

proj_value = self.value_conv(x).view(m_batchsize,-1,width*height)

上面的代码中，先对原 feature map 作一次卷积映射，然后把得到的新 feature map 改变形状，维度变为 C × N ，其中 C 为通道数（注意和上面计算 proj_query proj_key 的 C 不同，上面的 C 为 feature map 通道数的 1/8，这里的 C 与 feature map 通道数相同），N 为 feature map 的像素数。

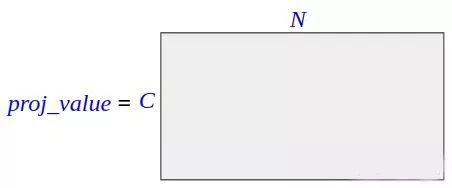

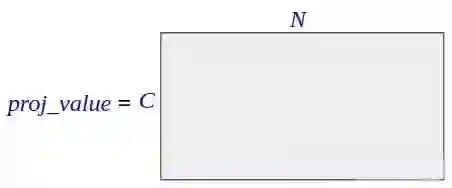

▲ 图5. proj_value的维度

out = torch.bmm(proj_value,attention.permute(0,2,1) )
out = out.view(m_batchsize,C,width,height)

然后，再把 proj_value （C × N）矩阵同 attention 矩阵的转置（N × N）相乘，得到 out （C × N）。之所以转置，是因为 attention 中每行的和为 1，其意义是权重，需要转置后变为每列的和为 1，施加于 proj_value 的行上，作为该行的加权平均。 proj_value 第 i 行代表第 i 个通道所有的像素值， attention 第 j 列，代表所有像素施加到第 j 个像素的影响。

因此， out 中第 i 行包含了输出的第 i 个通道中的所有像素，第 j 列表示所有像素中的第 j 个像素，合起来也就是： out 中的第 i 行第 j 列的元素，表示被 attention 加权之后的 feature map 的第 i 个通道的第 j 个像素的像素值。再改变一下形状， out 就恢复了 channel×width×height 的结构。

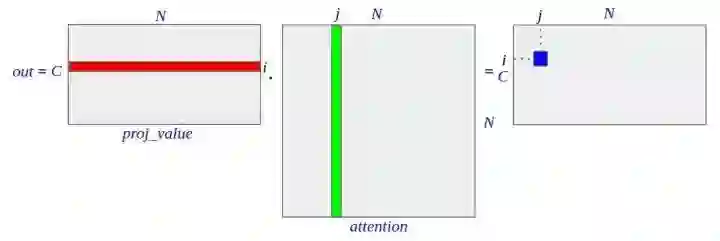

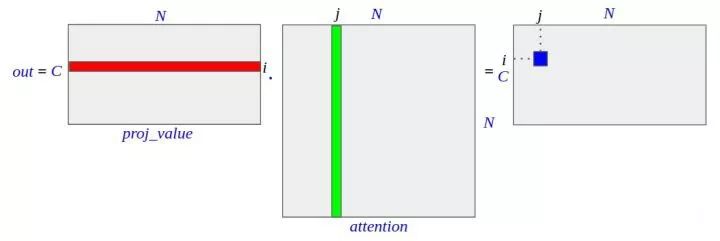

▲ 图6. out的维度

out = self.gamma*out + x

最后一行代码，借鉴了残差神经网络（residual neural networks）的操作， gamma 是一个参数，表示整体施加了 attention 之后的 feature map 的权重，需要通过反向传播更新。而 x 就是输入的 feature map。

在初始阶段， gamma 为 0，该 attention 模块直接返回输入的 feature map，之后随着学习，该 attention 模块逐渐学习到了将 attention 加权过的 feature map 加在原始的 feature map 上，从而强调了需要施加注意力的部分 feature map。
