新型显示技术丨印刷显示材料与技术

新型显示技术已成为引领国民经济发展的变革性技术之一。从显像管显示发展到液晶显示，再到柔性有机发光二极管(OLED)显示，每一发展阶段都对人们的生活产生了巨大影响。显示的轻、薄、柔特点使移动更加便利，加上互联网的普及，使得功能强大的智能手机成为人们生活的必备品，极大地改变了人们的生活方式。

随着新材料、新工艺和新型仪器设备的不断涌现，新型显示正朝着超高分辨率、大尺寸、轻薄柔性和低成本方向发展。传统的基于真空镀膜的显示技术存在成本高、制备工艺复杂、能耗高等问题，而印刷显示技术具有低成本、柔性化、可大面积生产等显著特点，是解决高成本问题和实现超大面积量产的有效途径。

印刷显示技术是指以旋涂、丝印或喷墨打印等方法，将金属、无机材料、有机材料转移到衬底上，制成发光显示器件的技术。印刷显示技术是未来显示技术发展的重要方向，其终极目标是在常温、常压下以按需给料方式实现全印刷发光显示器件，以达到“像印报纸一样制造显示器”的目的。

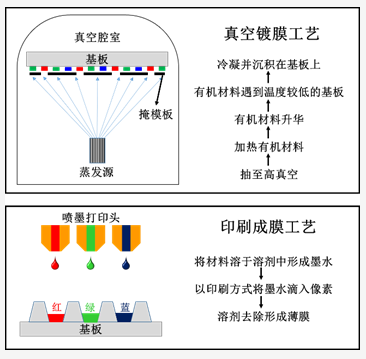

图1 真空镀膜工艺和印刷成膜工艺的对比

相比目前已经实现应用的真空蒸镀制造OLED 显示工艺，印刷显示工艺具有如下优点：

第一是材料利用率高，在传统OLED 蒸镀工艺中，若不考虑OLED 蒸镀材料的回收使用，材料利用率为5%～20%；而印刷显示工艺只是在需要的地方才喷涂有机发光材料，极大提高了材料的利用率，理论上可以达到90%，甚至100%，也更加环保。

第二是不受设备与大尺寸精细金属掩模板的限制，印刷工艺可以制备大尺寸显示面板。

第三是由于印刷工艺不需要真空蒸镀腔体和精密金属掩模板等，再加上节省材料及无须维护真空蒸镀设备，可有效降低成本。同时，用印刷技术取代真空蒸镀工艺还有可能实现柔性和卷对卷的生产工艺，大幅提高效率、降低成本。

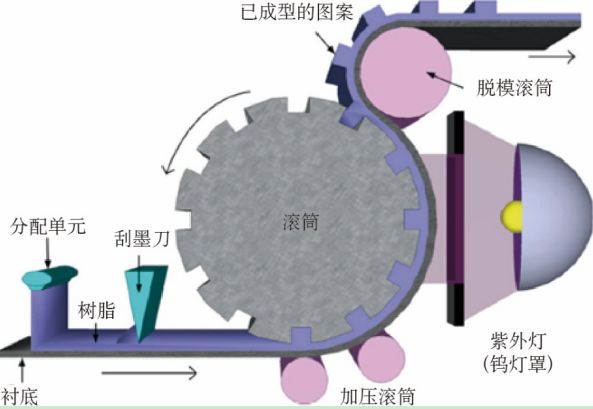

图2 “卷对卷”印刷方法

目前已出版的印刷显示著作，大多集中在印刷显示的某一方面，如OLED、印刷有机薄膜晶体管(OTFT)、印刷导电材料等。然而，印刷显示是一个系统工程，其产业化还需要解决核心材料、器件、印刷工艺及设备等方面的诸多问题，只有将这些内容结合起来进行综合考虑，才能更深入地理解印刷显示技术的精髓，为更系统、更深入地研究印刷显示提供参考。

《印刷显示材料与技术》一书全面深入讨论了印刷显示各个环节的基础材料、关键技术和面临问题，理论结合实际，把国内外在印刷显示方面的主要研究成果与作者自身的研究成果结合起来，体现当今印刷显示技术的先进成果，并提出相应的见解。

本书主要内容如下：第1章绪论，简述印刷显示的基本概念、历史过程和发展趋势；第2章印刷OLED材料与器件工艺，从OLED结构和原理出发，介绍可印刷OLED的发光材料、界面材料及相关的印刷制备工艺；第3章印刷TFT材料与器件工艺，介绍TFT 的原理、分类、材料及制备技术，着重介绍可印刷的TFT材料与工艺，包括可印刷半导体层、电极、栅介电材料及其印刷制备方法；第4章印刷显示阵列制备、封装及驱动技术，介绍印刷显示的阵列制备技术、彩色化技术、封装技术和驱动技术；第5章印刷显示材料与技术展望，介绍新型可印刷发光材料(包括热激活延迟荧光材料、杂化“局域-电荷转移态”材料、量子点发光材料、聚集诱导发光材料、钙钛矿发光材料)，一维半导体(或电极)材料，二维半导体(或电极)材料，高分辨率印刷技术，柔性卷对卷印刷技术等。本书五个章节以可印刷材料为中心，通过印刷技术贯穿全书，从基础理论知识到最新前沿进展，对印刷显示材料与技术进行了全面而深入的论述，体现了多学科知识的交叉和融合。
