iPhone X拆解：只需21步！

TechWeb 11月6日报道 文/yoyo 宋星

图片来源：iFixit

十年前，苹果推出了第一款iPhone，并改变了世界。11月3日，苹果第一款 OLED iPhone 机型进入市场，该款机型是iPhone面世以来的最大产品升级，也被媒体称为史上最强iPhone。

知名拆解团队iFixit用21步把史上最强 iPhone“大卸八块”，并做了iPhone X 手机的拆解报告，我们一起来看看。

第一步

我们首先来回顾一下iPhone X的主要配置参数：

A11 仿生芯片，内嵌 M11运动协处理器

5.8寸全屏 OLED 多点储存 Super Retina HD 显示屏，分辨率 2436 x 1125（458ppi）

双 1200万像素摄像头（广角镜头和长焦镜头），光圈 f/1.8 和 f/2.4，支持光学防抖

700万 TrueDepth 前置摄像头，支持 1080p 高清视频录制，面容 ID

支持快充，Qi 无线充电

802.11a/b/g/n/ac WiFi w/MIMO + 蓝牙 5.0 + NFC

第二步

iPhone已经走过了十年之遥，在经历iPhone 6、iPhone 6s和iPhone 7这三个造型基本一样的系列之后，苹果终于在iPhone X上使用了新的设计。

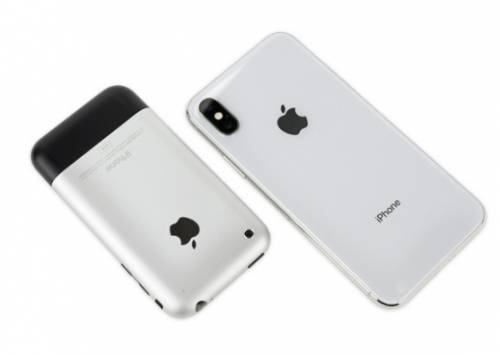

iFixit认为，iPhone X看上去有点像初代iPhone，当然，除了凸起的摄像头、闪亮的不锈钢边框、玻璃背面板和Lightning接口。跟早些时候上市的iPhone 8一样，iPhone X的背面也去除了难看的监管、环保标志。

第三步

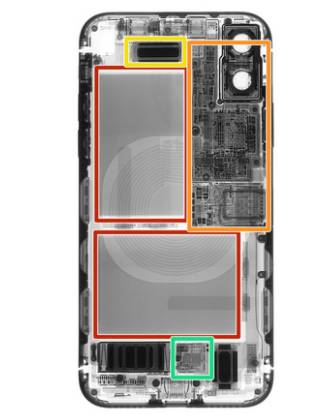

在拆解之前，先用X光看看iPhone X的内部结构。iPhone X跟之前的iPhone机型都不一样，它拥有两块电池，苹果第一次在iPhone上使用这样的构造。

iPhone X有一个非常小的逻辑主板，从焊点的重叠来看，它有两层。为了给前置传感器腾出空间，扬声器的位置被移动了。

此外，Taptic Engine（震动模块）和下方扬声器之间有一个神秘的芯片，我们接下来看看它到底是什么。

第四步

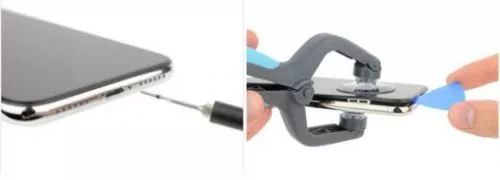

拆掉底部螺丝，加热后用吸盘分离，然后注意排线。底部的螺丝钉看起来更像是大头针，因为有一部分是没有螺纹的。

第五步

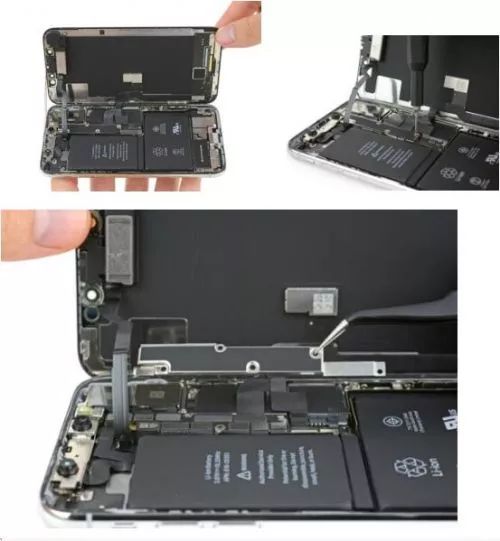

打开屏幕，拧下线缆连接的固定螺丝，小心分离屏幕面板和机身。

第六步

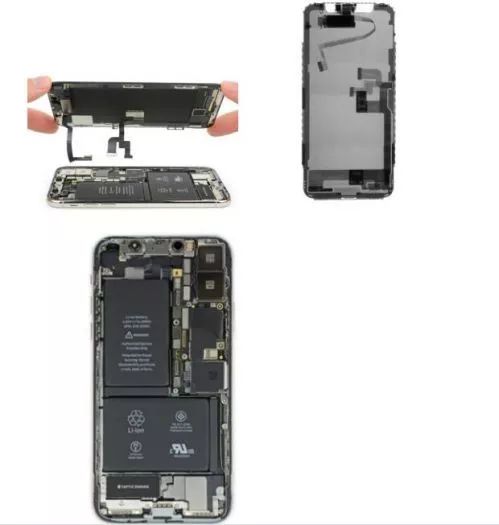

屏幕面板和机身分离之后，可以看到这款机型的硬件。通过X光扫描发现，刚刚那个神秘芯片被安装在显示屏幕上。另外，我们可以看到iPhone X采用的是双电池和较小的逻辑板。

第七步

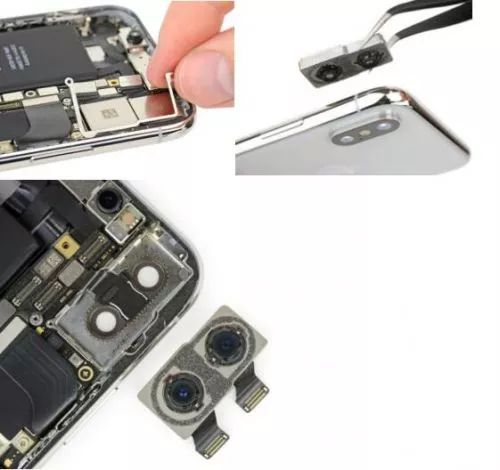

然后，我们终于看到期待已久的后置竖排双摄像头位置有一个非常结实的支架，苹果为这些精密的部件提供了侧气囊式的支撑。双后置摄像头拆卸下来之后，摄像头另外用一些泡沫粘合剂固定在后壳上，以防止碰撞。

第八步

将最密集的逻辑主板解放出来，其空间设计非常紧凑，连接器和元件的密度也是前所未有的。iPhone X主板的尺寸大约是iPhone 8 Plus主板的70%，这样可以为电池腾出更多的空间。

第九步

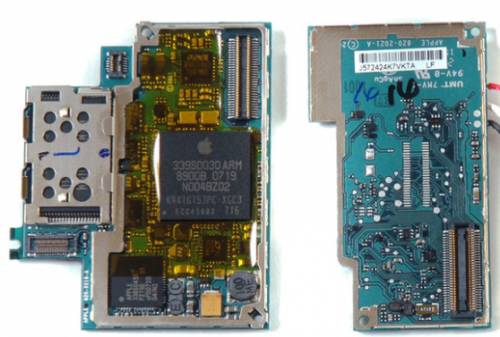

iPhone X 的主板与初代 iPhone 的主板对比

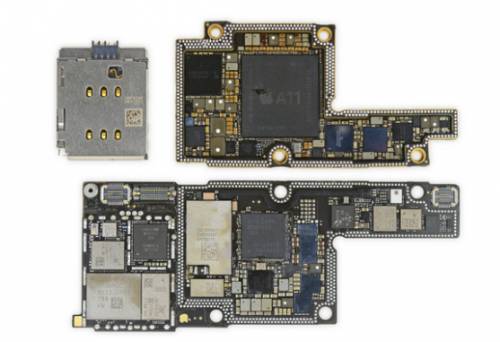

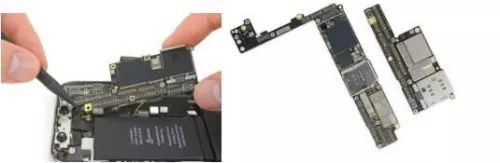

苹果为了在尺寸有限的主板上投入更多的技术，将主板折成了两半，两个部分是焊接在一起的，需要将它们分离开来。将两层主板分离之后发现，对比 iPhone 8 Plus 的主板来说，总面积增大了 35％，但双层堆叠的设计缩小了空间占用面积。然而这个聪明的设计的缺点是板级修复将非常困难（在某些情况下几乎不可能修复）。

第十步

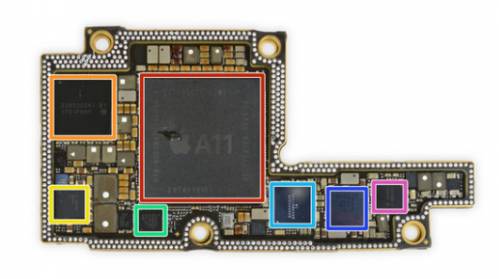

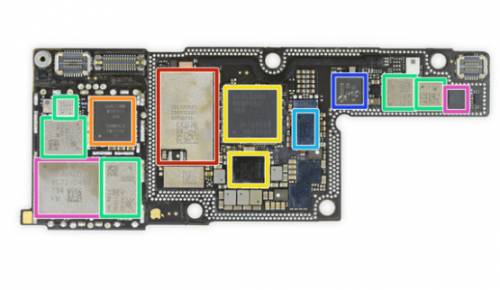

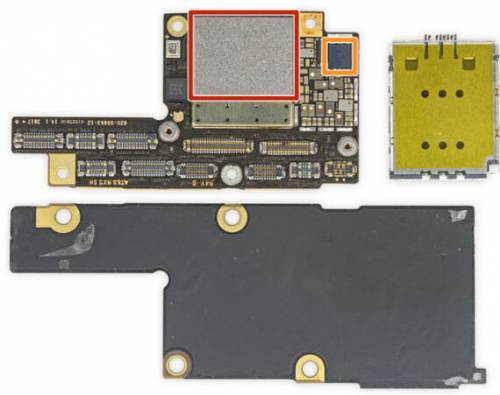

这是第一块主板

红色：苹果 APL1W72 A11 仿生 SoC 覆盖 SK 海力士 H9HKNNNDBMAUUR 3GB LPDDR4 RAM

橙色：苹果 338S00341-B1 芯片

黄色：TI 78AVZ81

绿色：NXP 1612A1

浅蓝：苹果338S00248音频编解码器

蓝色：STB600B0

粉色：苹果338S00306电源管理IC

第十一步

这是第二块主板

红色：苹果 USI 170821 339S00397 Wi-Fi/蓝牙无线模块

橙色：高通 WTR5975千兆 LTE 收发器

黄色：高通 MDM9655 骁龙 X16 LTE 基带、PMD9655 电源管理IC

绿色：Skyworks 78140-22/SKY77366-17 功率放大器、S770 6662、3760 5418 1736

浅蓝：博通 BCM15951 触摸控制器

蓝色：NXP 80V18 PN80V NFC 控制器

粉色：博通 AFEM-8072、MMMB 功率放大器

第十二步

第十三步

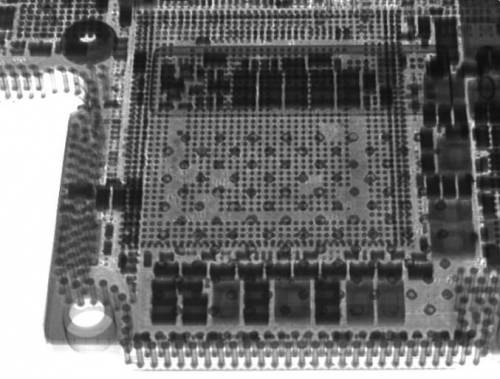

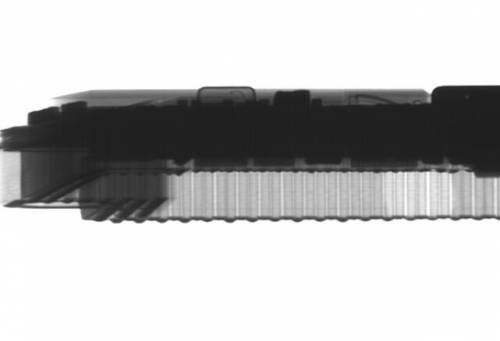

通过X光扫描，我们可以直观感受主板的3D结构。

第十四步

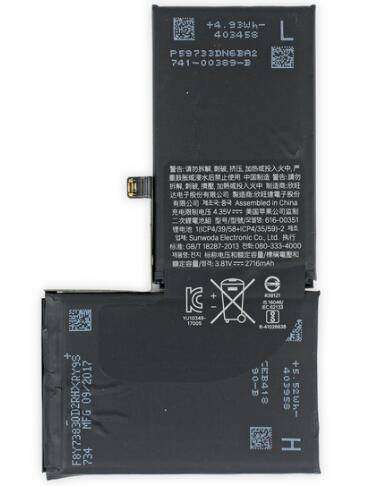

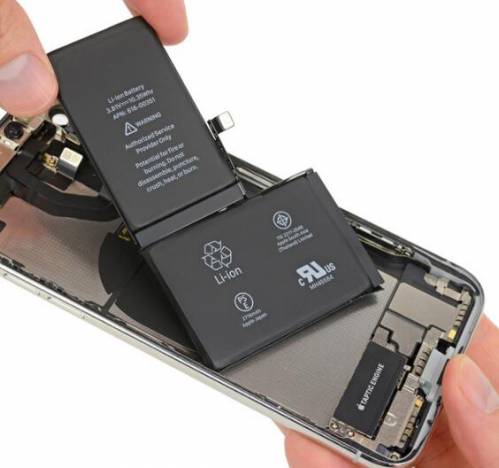

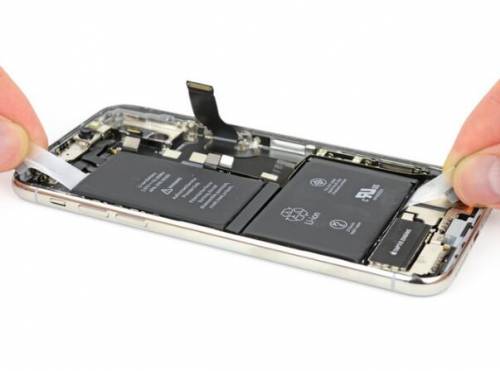

iPhone X的电池采用的双单元设计，能更有效利用空间。

iPhone X电池规格：10.35Wh，2716mAh，3.81V。对比来看，iPhone 8 Plus为10.28Wh；三星Galaxy Note 8为12.71Wh。

第十五步

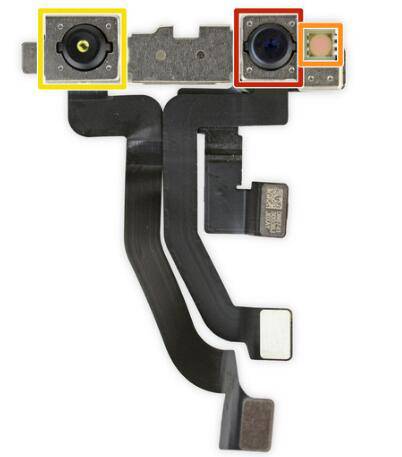

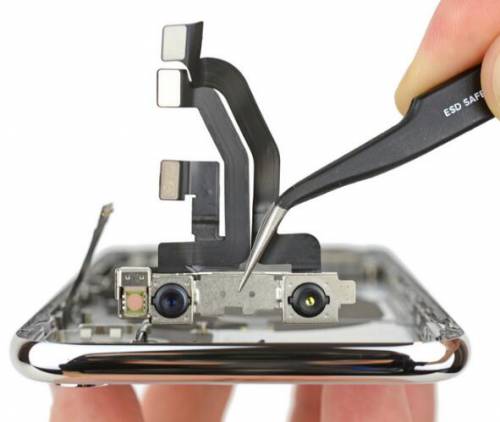

我们接下来将注意力转向iPhone X的顶部，也就是备受期待的TrueDepth相机系统，看看它是怎么实现面部识别的。

首先，嵌入显示屏上的照明器用红外线照亮你的脸。

接下来，红色框标记的前置摄像头证实人脸的存在。

然后，最右侧的红外点投影仪（橙色框部分）在你的脸上投射网格点来创建“3D地图”。

最后，左侧的红外摄像头读取3D地图，并将数据发送给手机。

iPhone X完成整个流程的速度非常之快。

第十六步

我们接下来看看iPhone X后盖的剩余部分。

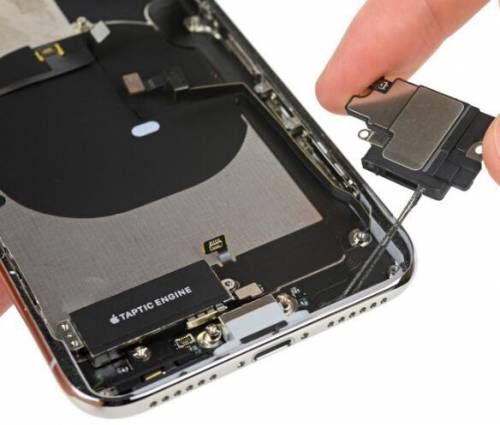

底部的扬声器附件，周围还有防水胶粘剂。

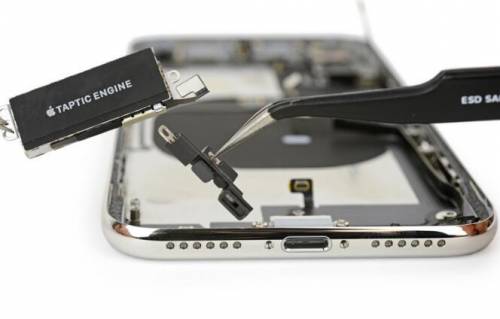

然后是Taptic Engine，Taptic Engine是苹果产品上的震动模块，该元件最早出现在Apple Watch智能手表设备中，与Force Touch触控技术有关。

第十七步

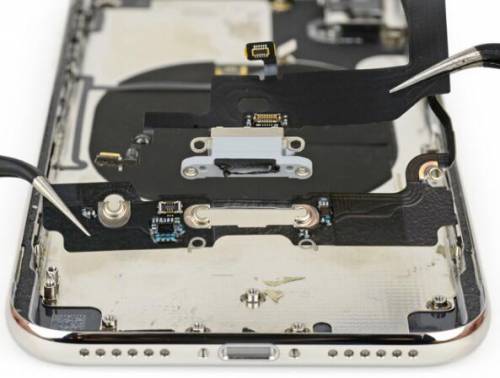

接下来我们来看Lightning接口。iPhone X的Lightning接口更加耐用，它有一个更宽的支架，通过螺丝固定在框架的侧壁上。

第十八步

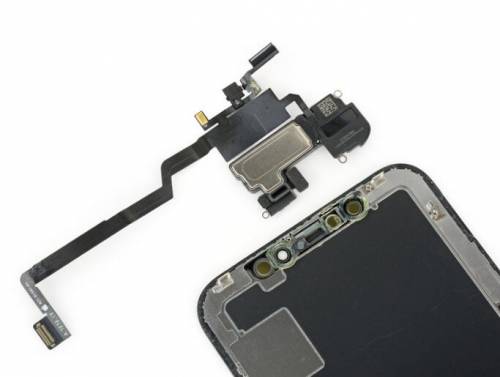

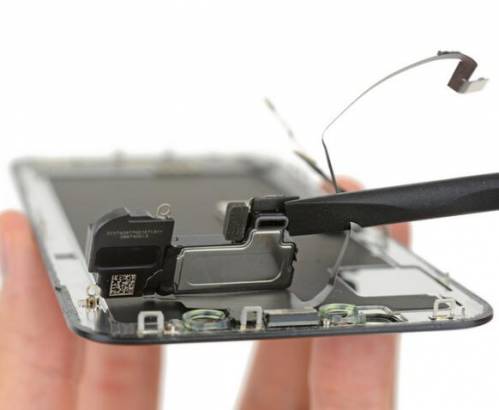

我们接下来把目光拉回到iPhone X的面板部分，首先看到的是听筒扬声器。

小心将组件拆卸下来之后，我们可以看到扬声器、麦克风、环境光传感器、距离传感器等等。

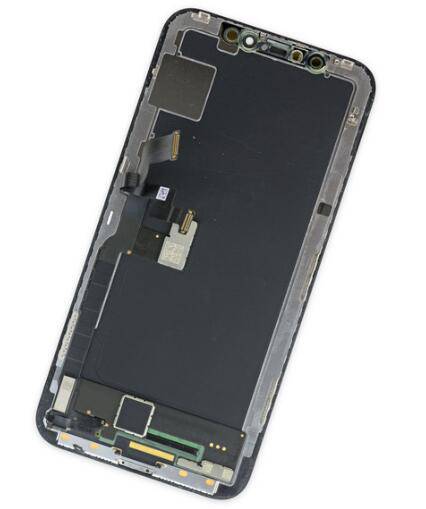

把所有的模块卸下后，最后就剩下一块显示器了。

第十九步

现在是时候回到神秘的芯片部分了。

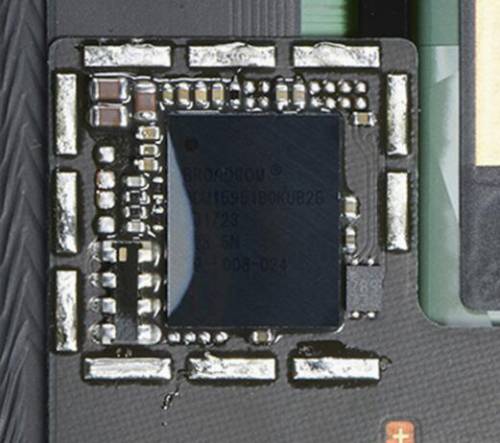

借助工具，我们发现了显示器背部的芯片：

博通触摸屏控制器，编号BCM15951B0KUB2G；

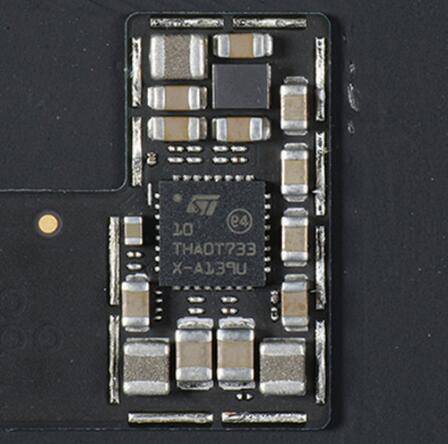

一款新的我们从未见过的STMicro设备，编号10 THADT733 X-139U。

第二十步

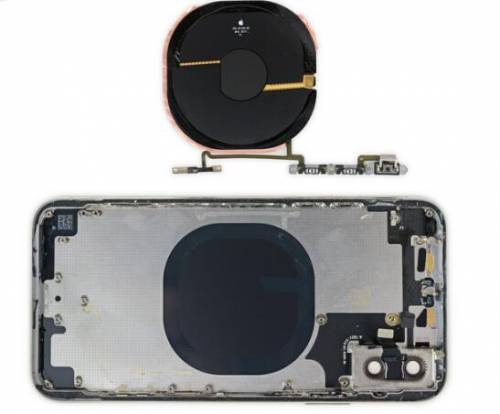

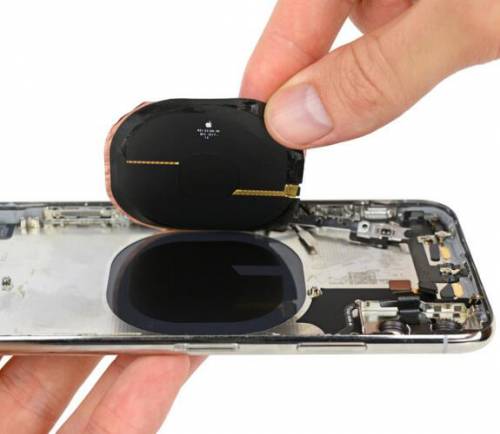

在iPhone X的金属外壳上，我们看到了另一个熟悉的部分：无线充电线圈。当然，还有音量按键、铃声/静音开关和一个未知的传感器支架。

第二十一步

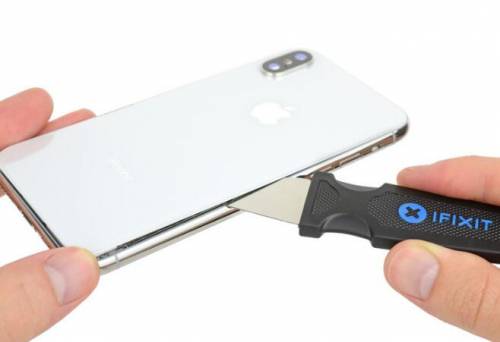

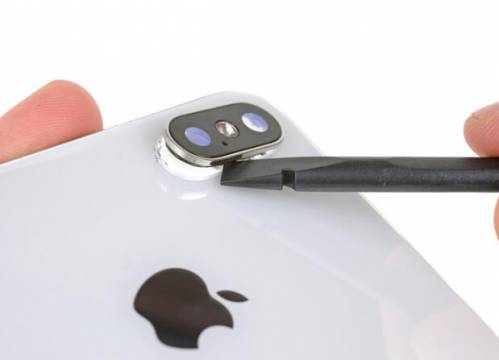

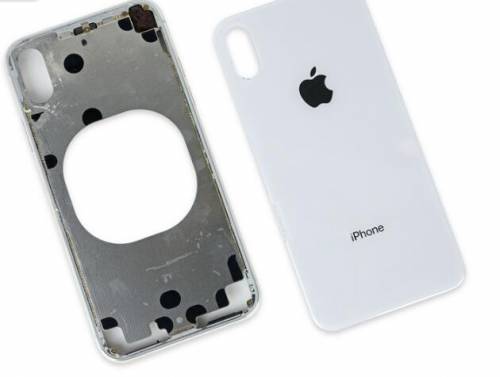

福利时刻：剥离iPhone X的玻璃背面板

跟iPhone 8系列一样，iPhone X的玻璃背面板也非常难剥离，苹果使用了大量的胶水来粘合。

总结：

最终，iFixit给出的iPhone X可修复性得分为6分（满分、也就是最易修复的是10分）。

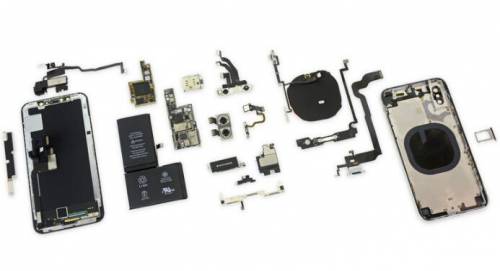

图注：iPhone X组件全家福

iPhone X屏幕和电池容易维修替换；

破裂的显示器可以被替换，不需要移除Face ID组件；

防水措施使得部分维修变得更复杂，但也让iPhone X得到很好的保护；

电缆较繁琐，将互不相干的组件连接在一起，替换起来很麻烦，且成本较高；

前后的玻璃面板导致跌落损坏的可能性增加一倍，如果玻璃面板破碎，更换时需要移除所有部件，更换整个底盘（chassis）。
