基于ARKit的iOS无限屏实现，还原锤子发布会效果

2018 年 9 月 7 日 CocoaChina

本公众号内容均为本号转发，已尽可能注明出处。因未能核实来源或转发内容图片有权利瑕疵的，请及时联系本号，本号会第一时间进行修改或删除。 QQ : 3442093904

效果展示

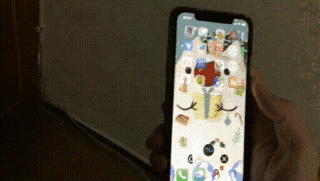

通过在越狱环境下修改SpringBoard.app，实现了一个iOS桌面的无限屏模式，实拍效果如下:

背景

几天前锤子举行了夏季发布会，笔者抱着听相声的心态观看了发布会全程，在看到无限屏片段时不禁感叹老罗的脑洞之大，抛开其实用性不谈，笔者对无限屏的原理和实现进行了研究，并在越狱机上完美还原了这一功能。

原理

要实现无限屏，主要有两点，第一点是一个稳定的惯导算法来获取手机的相对位移，第二点是渲染一个远大于手机屏幕的虚拟空间，使得在视口发生位移时，产生在无限屏上游历的效果，本文将对这两点的具体实现进行讲解，并在文末开源整个无限屏的实现。

获取手机的相对位移

ARKit通过双摄像头配合或是单摄像头+陀螺仪配合可以实现较为稳定的视觉里程计，从而能够检测到手机在真实世界的姿态和位移，并将其映射到虚拟世界，为了获取手机的相对位移，我们可以在App中启动一个ARSession，并通过ARFrame更新的回调去获取虚拟世界摄像机的位置信息，从而计算出相对位移。

在ARKit的虚拟世界中，使用了和陀螺仪一致的右手系，如下图所示。

在老罗的发布会演示中我们看到无限屏功能主要包括沿着X轴左右移动视口和沿着Y轴上下移动视口两部分，因此我们需要通过ARFrame去获取X轴和Y轴的相对位移。

在ARSession启动后，会不断通过回调通知ARFrame的更新，在回调方法中我们可以拿到摄像机的transform矩阵，该矩阵的大小为4x4，经过查阅资料了解到，矩阵最后一行的前三个元素分别是x、y、z三轴相对AR原点的坐标，通过这三个坐标我们可以获取到三轴的相对位置，这一行也被称为相机的translate向量。

- (void)session:(ARSession *)session didUpdateFrame:(ARFrame *)frame {
    matrix_float4x4 mat33 = frame.camera.transform;
    simd_float4 pos = mat33.columns[3];
    float x = pos[0];
    float y = pos[1];
    float z = pos[2];
}

需要注意的是这三个坐标都是相对ARKit所确定的原点计算出来的，我们现在需要以当前位置为原点计算手机的相对移动，因此需要对数据的原点进行重新标定，一个简易的方法是在ARFrame初始化完成后将当前的x、y、z三轴位置记录下来作为标定点A(x0, y0, z0)，后续在计算时都相对A点去计算。

ARKit在初始化阶段时translate向量将返回全0，因此我们将translate首次不为0作为初始化完成的标识，标定A点，并开始相对位置的输出，代码如下。

// 用于计算三轴数据的变量
@property (nonatomic, assign) float x_pre;
@property (nonatomic, assign) float x_base;
@property (nonatomic, assign) BOOL hasInitX;
@property (nonatomic, assign) BOOL findXBase;

@property (nonatomic, assign) float y_pre;
@property (nonatomic, assign) float y_base;
@property (nonatomic, assign) BOOL hasInitY;
@property (nonatomic, assign) BOOL findYBase;

@property (nonatomic, assign) float z_pre;
@property (nonatomic, assign) float z_base;
@property (nonatomic, assign) BOOL hasInitZ;
@property (nonatomic, assign) BOOL findZBase;

// val: camera某个轴向的实际坐标值
// pre: 上一个camera坐标值
// base: 标定后的原点
// hasInit: 是否完成了某轴向的初始化
// findBase: 是否完成了某轴向的标定
float calculateOffset(float val, float *pre, float *base, BOOL *hasInit, BOOL *findBase) {
    // 判断translate某轴向的值是否非0，非0说明ARKit完成了初始化
    if (!(*hasInit) && val < 0.0000001f) {
        NSLog(@"init");
        return 0;
    } else {
        *hasInit = YES;
    }
    // 判断ARKit某轴向的两次输出是否差值很小，差值很小时说明已经稳定，将当前位置标定为当前轴向的原点
    if (!(*findBase) && fabs(val - *pre) < 0.01f) {
        NSLog(@"value is stable at %f", val);
        *base = val;
        *findBase = YES;
        return 0;
    }
    // 计算实际translate和标定点之间的距离
    float offset = val - *base;
    *pre = val;
    return offset;
}

- (void)session:(ARSession *)session didUpdateFrame:(ARFrame *)frame {
    matrix_float4x4 mat33 = frame.camera.transform;
    simd_float4 pos = mat33.columns[3];
    // ARCamera的translate
    float x = pos[0];
    float y = pos[1];
    float z = pos[2];
    // 计算相对手机当前位置的偏移量
    float offsetX = calculateOffset(x, &_x_pre, &_x_base, &_hasInitX, &_findXBase);
    float offsetY = calculateOffset(y, &_y_pre, &_y_base, &_hasInitY, &_findYBase);
    float offsetZ = calculateOffset(z, &_z_pre, &_z_base, &_hasInitZ, &_findZBase);
    // 输出稳定的三轴偏移(offsetX, offsetY, offsetZ)
}

上面的代码由于需要在函数内修改全局变量而变得较为混乱，基本类型通过指针来回传递，不够优雅，总之每个轴向都有三个关键全局变量，hasInit用于表示ARKit是否完成初始化，findBase用于表示是否已经完成了标定，pre值用于记录上一次输出来检测ARKit输出稳定的时机，通过这三个变量配合即可完成原点标定，从而使得随后能够获取以手机当前位置为原点的三轴偏移量。

渲染虚拟空间

无限屏的实现类似于用手机浏览器查看电脑版网页的效果，以手机屏幕为尺寸作为一个视口，在一个大于手机屏幕的范围内进行浏览，实际上是视口的位置发生了变换，可以理解为一个垂直向下拍摄的摄像机在一个巨幅图片上进行移动。

对于SpringBoard.app，它实际上是一个巨幅的UIScrollView，因此它本身就是这个比屏幕尺寸大的虚拟空间，它包含了-1屏和多屏桌面，但是为了实现一些3D效果，笔者选择了对SpringBoard的ScrollView进行截图，在真实游历时，实际上是隐藏了真实的桌面，显示了一幅"假桌面"，为了方便期间我们称其为FakeScrollView，FakeScrollView上添加的是经过处理后的真实桌面截图。

截取一个UIScrollView的全貌

通过Layer的渲染方法可以将UIScrollView的整个contentSize范围绘制到一个图形上下文中，代码如下。

// scrollView是SpringBoard.app的桌面SBIconScrollView
CGRect rect = (CGRect){0, 0, scrollView.contentSize};
UIGraphicsBeginImageContextWithOptions(rect.size, false, [UIScreen mainScreen].scale);
[scrollView.layer renderInContext:UIGraphicsGetCurrentContext()];
UIImage *desktopImage = UIGraphicsGetImageFromCurrentImageContext();
UIGraphicsEndImageContext();

在桌面图片上下添加相机和地图区域

在发布会上，老罗演示了上移手机自拍和下移手机打开地图的功能，为了还原这一功能，笔者将上述操作获取的桌面截图desktopImage进行了二次处理，利用CoreGraphics在图片上方绘制一个topImage，下方绘制一个bottomImage，topImage的内容为一排相机Icon，bottomimage的内容为一排地球Icon，要实现图片拼接，需要开一个更大的图形上下文，然后依次将图片渲染到指定位置，完整代码如下。

// 截取桌面，作为大图的中间部分middleImage
CGRect rect = (CGRect){0, 0, scrollView.contentSize};
UIGraphicsBeginImageContextWithOptions(rect.size, false, [UIScreen mainScreen].scale);
[scrollView.layer renderInContext:UIGraphicsGetCurrentContext()];
UIImage *middleImage = UIGraphicsGetImageFromCurrentImageContext();
UIGraphicsEndImageContext();
// 从资源文件读取相机和地球，USBResource是一个资源获取的辅助类
UIImage *topImage = [USBResource imageNamed:@"camera.png"];
UIImage *bottomImage = [USBResource imageNamed:@"earth.png"];
// 上下视图的垂直间距
CGFloat imageMargin = 320;
// 相机和地球平铺的水平间距
CGFloat marginH = 80;
// 具体位置计算
CGFloat topImageW = 120;
CGFloat topImageH = 89;
CGFloat bottomImageW = 120;
CGFloat bottomImageH = 120;
// 用于渲染完整图片的上下文
CGSize ctxSize = CGSizeMake(middleImage.size.width, middleImage.size.height + topImageH + bottomImageH + imageMargin * 4);
UIGraphicsBeginImageContextWithOptions(ctxSize, NO, [UIScreen mainScreen].scale);
// add top image: camera
CGFloat topImageX = marginH;
CGFloat topImageY = topImageH + imageMargin;
NSInteger count = (ctxSize.width - marginH) / (topImageW + marginH);
for (NSInteger i = 0; i < count; i++) {
    [topImage drawInRect:CGRectMake(topImageX, topImageY, topImageW, topImageH)];
    topImageX += topImageW + marginH;
}
// add middle image: desktop
[middleImage drawInRect:CGRectMake(0, topImageH + imageMargin * 2, middleImage.size.width, middleImage.size.height)];
// add bottom image: earth
CGFloat bottomImageX = marginH;
CGFloat bottomImageY = ctxSize.height - imageMargin - bottomImageH;
count = (ctxSize.width - marginH) / (bottomImageW + marginH);
for (NSInteger i = 0; i < count; i++) {
    [bottomImage drawInRect:CGRectMake(bottomImageX, bottomImageY, bottomImageW, bottomImageH)];
    bottomImageX += bottomImageW + marginH;
}
// 获取到的"假桌面"图片
UIImage *snapshot = UIGraphicsGetImageFromCurrentImageContext();
UIGraphicsEndImageContext();

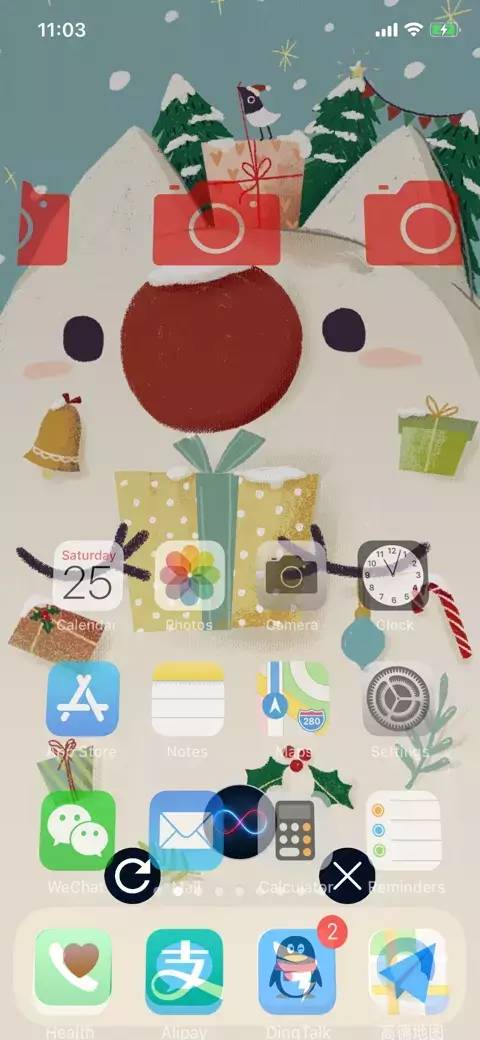

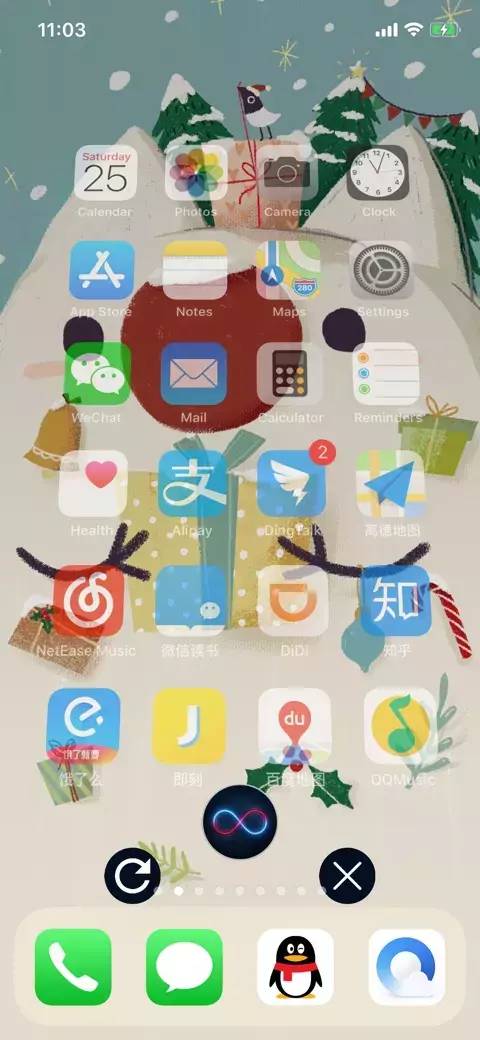

随后只需要将snapshot图片添加到FakeScrollView，在开启无限屏模式时隐藏真实桌面SBIconScrollView，显示FakeScrollView即可，为了更好地效果，这里对FakeScrollView和snapshot图片都进行了一些3D的仿射变换，最终效果如下图所示。这部分代码可以在文末的源码中查看，这里不再赘述

实现

由于需要修改SpringBoard.app，本文建立在越狱环境的基础之上，如果读者没有越狱环境也没有关系，可以将修改的目标变为自己所写的App，比如实现一个可以左右、上下翻阅的地图、PDF阅读器等，本文的实现部分主要介绍如何修改SpringBoard.app从而达到上述效果。

知识储备和环境

越狱开发的基础知识，SSH、SCP、动态库加载实现Hook等
支持ARKit的iPhone或iPad
越狱的iPhone或iPad Electra Jailbreak
Theos开发环境 theos.github.io
MonkeyDev开发环境 github.com/AloneMonkey…

其中MonkeyDev是为了简化Theos的编译链接和部署流程，不是必须的环境，但是缺少该环境会导致无法正常运行文末的Xcode工程，需要手动去编译出deb并安装，MonkeyDev将整个过程变得自动化。

Hook SpringBoard

笔者通过Theos提供的Logos语言对SpringBoard的桌面视图SBIconScrollView进行了hook，由于桌面进行了分页(Paging)，因此启动时一定会调用UIScrollView的- (void)setPagingEnabled:(BOOL)enabled方法，我们就以这个方法作为Hook的起点，注意以下代码都是Logos语言。

%hook SBIconScrollView

- (void)setPagingEnabled:(BOOL)enabled {
    static const void *key;
    // 利用关联对象实现防止重复调用
    if (objc_getAssociatedObject(self, key) != nil) {
        %orig(enabled);
        return;
    }
    // 在这里完成初始化
    // ...
    objc_setAssociatedObject(self, key, @"", OBJC_ASSOCIATION_RETAIN);
    %orig(enabled);
}

%end

上述代码为我们在SBIconScrollView上开辟了一个代码执行的入口，随后我们可以根据当前ScrollView去找到ViewController和Window，通过Reveal分析，桌面的根窗口为SBHomeScreenWindow，下面的代码演示了如何找到这个窗口并记录下来，方便后续操作。

for (UIWindow *window in [UIApplication sharedApplication].windows) {
        if ([window isKindOfClass:NSClassFromString(@"SBHomeScreenWindow")]) {
            // 找到关键的窗口和控制器
            UIWindow *mainWindow = window;
            UIViewController *mainVc = window.rootViewController;
            break;
        }
}

由于动态库并不能为Hook的类动态添加实例变量，因此这里只能通过Runtime的关联对象去记录这些关键信息，大量的关联对象将使得代码不够优雅，另一个更好地方案是使用一个全局的单例对象去维护这些信息。

进入和退出无限屏模式

进入无限屏模式，即将Hook的类直接隐藏，在Window上添加一个FakeScrollView，并开启ARSession进行位置追踪；反之，退出无限屏模式即是对关闭ARSession，还原现场。

动态库的资源访问

由于动态库以dylib的形式直接插入到Mach-O文件的LOAD_COMMANDS字段，所以在加载时无法携带资源，一个比较优雅的方式是将资源以bundle的形式放置在dylib的安装目录，并在dylib中以绝对路径进行访问，越狱环境下dylib的安装目录为/Library/MobileSubstrate/DynamicLibraries，在这里放置一个资源bundle，并且封装一个资源访问类，代码如下。

#import "USBResource.h"

#define BundlePath @"/Library/MobileSubstrate/DynamicLibraries/UltimateSpringBoard.bundle"

@implementation USBResource

+ (UIImage *)imageNamed:(NSString *)name {
    return [UIImage imageWithContentsOfFile:[BundlePath stringByAppendingPathComponent:name]];
}

@end

为SpringBoard添加权限

由于ARKit需要使用相机，需要为SpringBoard添加一条权限，这需要直接修改SpringBoard的Info.plist，不必担心，系统App和自己开发App的Info.plist并没有进行代码签名，直接修改即可，为了防止出现意外，建议备份一份Info.plist以防不测。

首先用SSH登录到iPhoen或iPad，用ps -ef | grep SpringBoard查询SpringBoard.app的路径，然后进入该路径，将Info.plist用scp命令或者SFTP客户端传输到电脑，通过Xcode为其添加NSCameraUsageDescription条目，然后利用scp回传后覆盖即可。

安全模式

由于直接修改了SpringBoard.app，如果出现严重bug但没有引起SpringBoard Crash，会导致无法进入越狱系统的SpringBoard安全模式，这会使得在脱离电脑的情况下无法重启SpringBoard，假如这时候SpringBoard无法正常点击，则会导致手机无法正常使用，因此需要设计一个"自杀"功能，来使得插件能够自动重启SpringBoard，笔者所用的方案是在SpringBoard上添加一个按钮，点击后执行exit(0)，随后系统会自动重启SpringBoard，具体代码如下。

// 添加一个Respring按钮
UIButton *closeBtn = [UIButton new];
// ...省略配置过程
[closeBtn addTarget:self action:@selector(closeBtnClick) forControlEvents:UIControlEventTouchUpInside];
[window addSubview:closeBtn];

// 回调方法
%new
- (void)closeBtnClick {
    exit(0);
}

源码与运行

源码下载

github.com/Soulghost/I…

配置

打开Xcode工程
打开UltimateSpringBoard Target的Build Settings，配置User-Defined的Settings中的MonkeyDevDeviceIP、Port等信息，这些信息用于在Theos构建后自动将deb传输和安装到手机
将工程根目录下的arch/UltimateSpringBoard.bundle利用scp命令传输到/Library/MobileSubstrate/DynamicLibraries/目录，这些是插件需要访问的资源
为SpringBoard.app的Info.plist添加NSCameraUsageDescription权限
Build工程即可完成安装

手动编译和安装
