详解主流Java应用服务器的工作原理及组件设计（有彩蛋）

本文根据DBAplus社群第138期线上分享整理而成，文末还有好书送哦~

讲师介绍

刘光瑞

《Tomcat架构解析》作者

• 现任窝客研发总监，负责窝客产品研发管理及总体架构设计。

• 拥有十几年企业级大型业务系统研发架构经验，成功带领团队设计并研发基于Tomcat的组件化微服务架构。

• 热衷于系统架构、Java技术栈及应用服务器中间件的学习及研究。

今天所讲内容的大纲如下：

1. Java应用服务器分类

2. Servlet容器工作原理

3. Tomcat组件及请求处理

一、Java应用服务器分类

大概从2000年以后，Java应用服务器的使用主要经历了3个阶段：J2EE应用服务器、Servlet容器及Web服务器、响应式微服务。

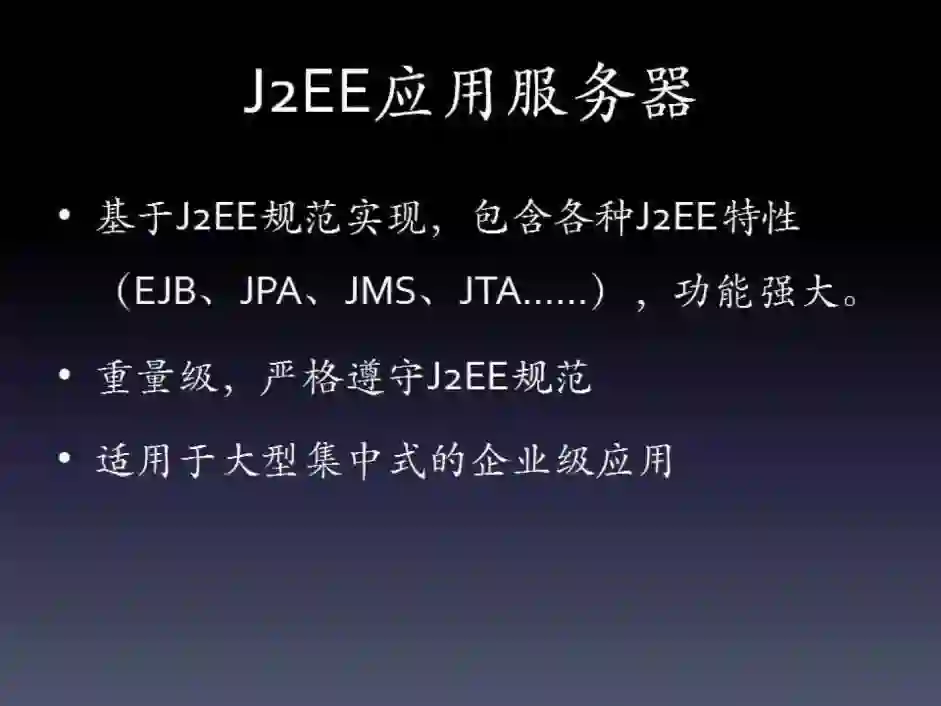

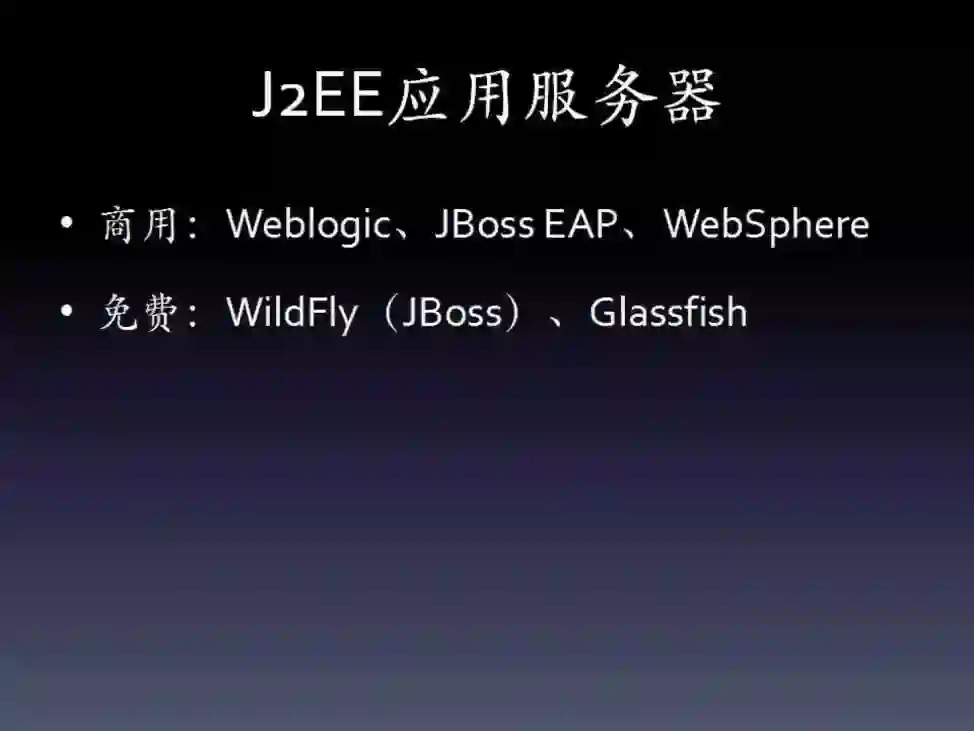

1、J2EE应用服务器

首先，是J2EE应用服务器。这部分在以Spring为主的without EJB的应用框架出现之前，基本上是企业应用开发的标配。这类应用服务器严格实现了J2EE规范，通过了SUN的相关认证，还支持标准的基于J2EE的应用开发，包括EJB、JMS、JTA、Servlet、JSF等等。

这类应用服务器有很强的配置和优化能力，非常适合集中式的大型企业级应用开发。这一类的产品情况如下：

像WebSphere这一类商用产品，是大型的银行、电信应用的主流服务器，甚至配合IBM的JVM实现，有着非常好的性能优势。

免费的诸如JBOSS，使用也非常广泛，作为商用企业级应用服务器的减配版。

企业级应用服务器的特点就是过重。大概2010年之后（具体时间不确定），有几个转向了OSGi这种模块化架构，期望提供一种更加灵活的架构。像JBoss这一类产品在互联网规模化、轻量化的大背景下，似乎使用的相对越来越少。但是在集中式的企业级应用场景，它们应该还是主流，轻量级服务器是很难取代的。

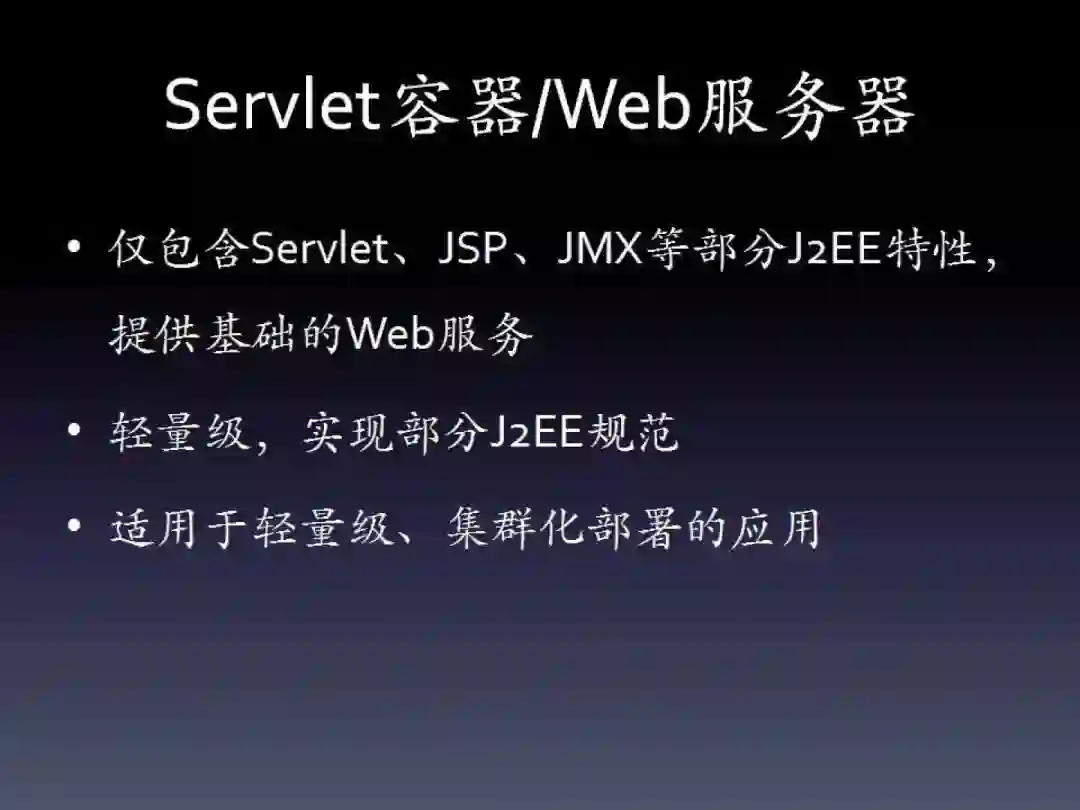

2、Servlet容器及Web服务器

这一类在后面才提到，并不是说它们的历史较短，像Tomcat的历史可以说是最长的几款服务器实现。而是说它们被大规模用于生产环境的尝试，相对较晚。

这是与互联网应用大规模分布式架构分不开的。在轻量级的架构中，绝大多数应用实际上主要使用了服务器的Servlet容器部分，其它部分很少使用，而是使用更完善的第三方框架去替代。这时候，J2EE服务器显得过重，所以开始更倾向于只使用Servlet容器提供HTTP服务。

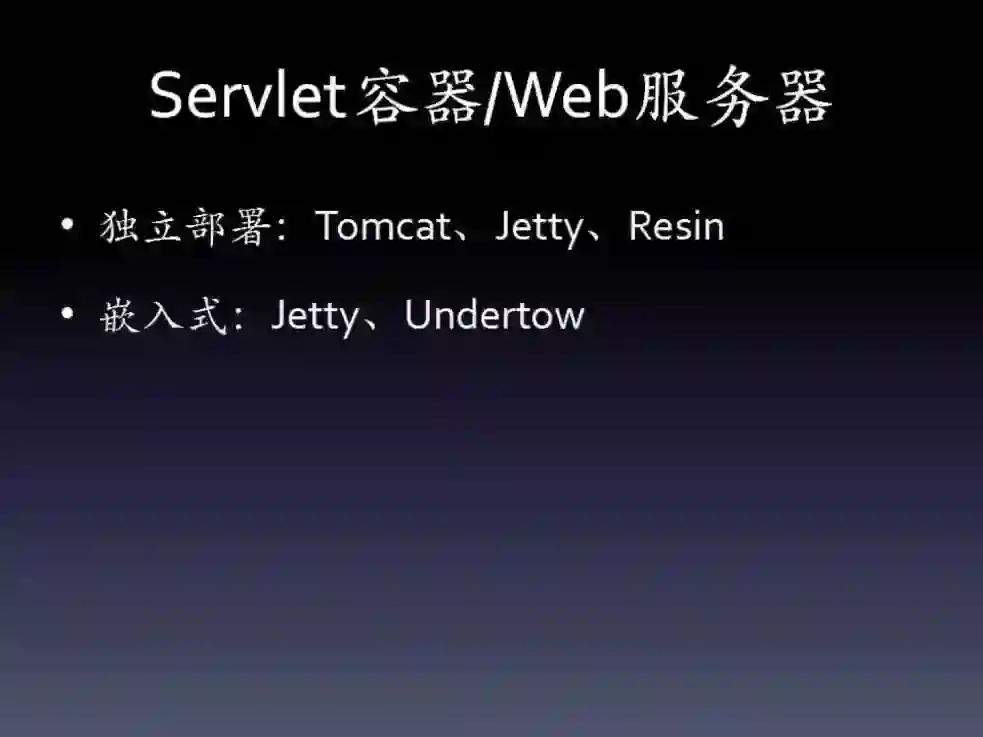

这一类服务器见图片，主要是Tomcat、Resin、Jetty、Undertow。

Tomcat大家想必都很熟悉了，基本Java Web应用开发入门就使用。它主要的使用场景还是独立启动部署Web应用，嵌入式的场景与Jetty相比，要相对差一些；Undertow出现相对晚一些，它是JBoss实现的新的Servlet容器，以前JBoss直接使用Tomcat作为Servlet容器。

如果大家基于Spring Boot开发应用，想必都知道，现在Spring Boot对这三款容器都支持，现在用的比较多的是Tomcat和Jetty，Undertow使用的相对较少。

后两者是很少作为独立启动的服务器来使用的，尤其是Undertow，应该不支持这种场景。

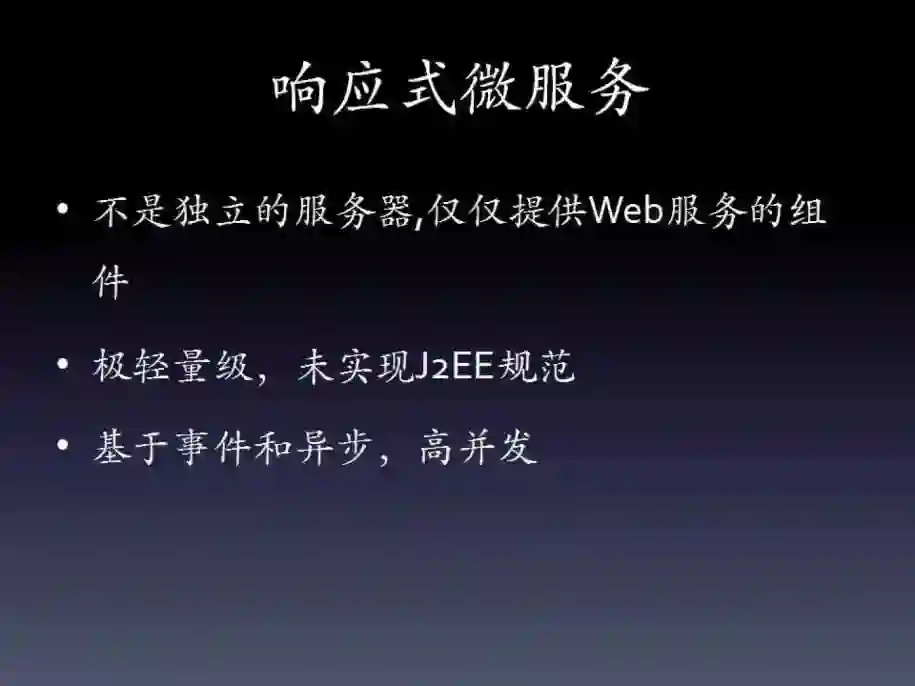

3、响应式微服务

这一类严格说并不是Web服务器。有时候（如微服务架构），我们更倾向于直接提供HTTP服务，这个时候并不需要支持Web，不需要Servlet规范。

这一类就是为这种场景设计的，目前有两类方案可以来满足这种场景，一种是Vert.x，这个国内目前使用应该不是很多。主要是它不支持Servlet规范，这估计是一方面的原因。

还有一种是Play Framework内置的基于事件的HTTP服务，和Vert.x类似，它们都是为高并发的互联网服务开发实现的。今天对于这种方案我们不做展开，还是以主流的Servlet方案为主。

二、Servlet容器工作原理

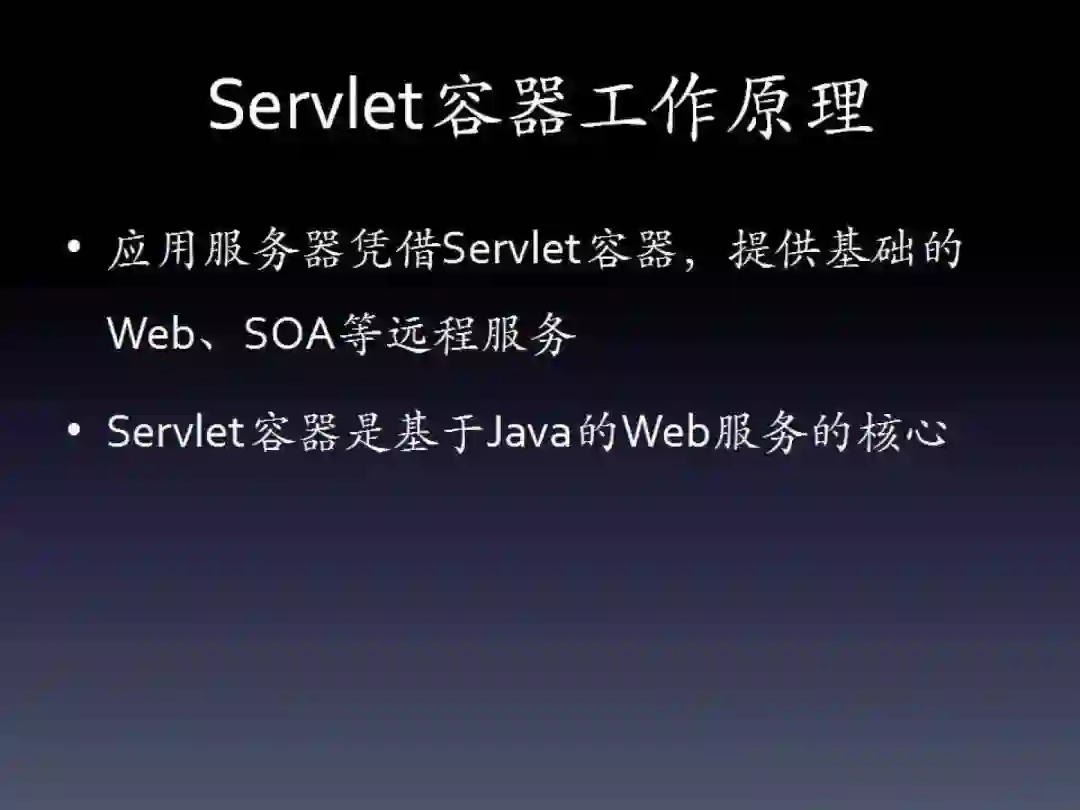

应用服务器基于Servlet提供基础的HTTP服务，包括Web服务、SOA，即便是JSP页面，最终也是通过Servlet实现的。因此Servlet容器可以说是Web服务的核心。

1、容器的核心部分

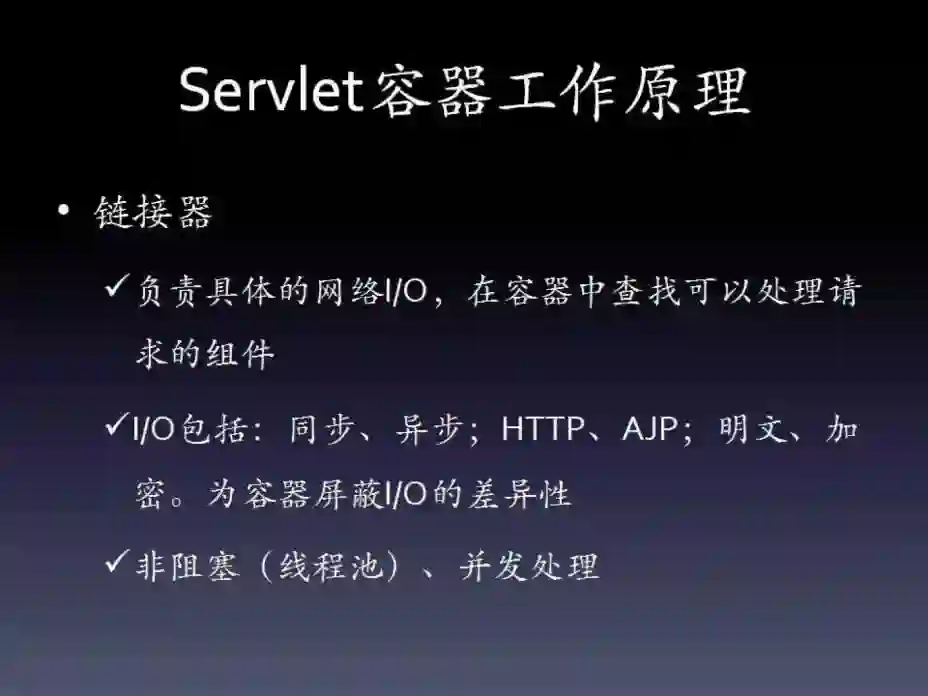

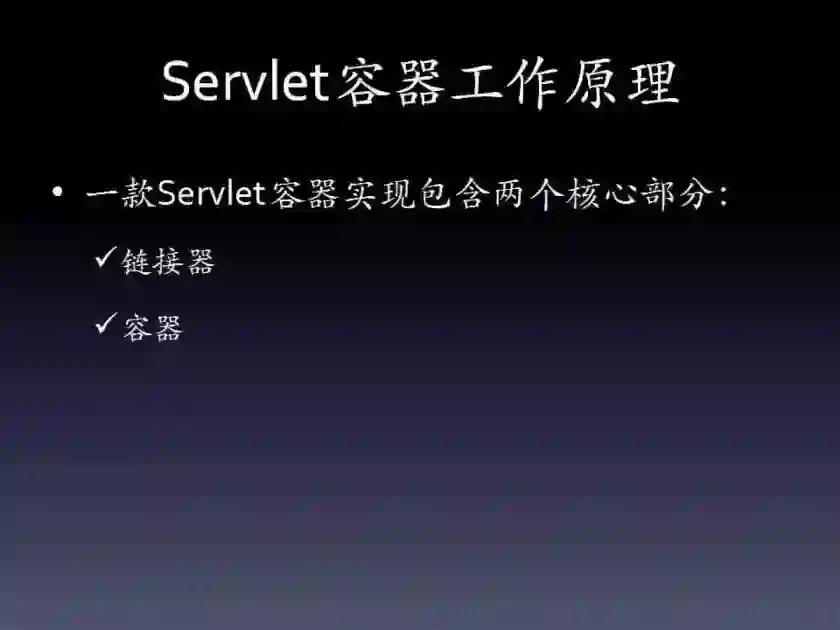

对于一款Servlet容器，主要分为两部分：链接器和容器。前者是服务器对I/O的封装，后者是对Servlet规范的实现。

大家可以简要看一下这一篇的内容：一款服务器通过链接器读取网络请求，将其转换为符合Servlet规范的Request对象，同时负责将Servlet容器的响应输出到客户端。

它对Servlet容器屏蔽了协议及I/O方式等的区别。无论是HTTP还是AJP、还是HTTPS，在容器中获取到的都是一个标准的Request对象。

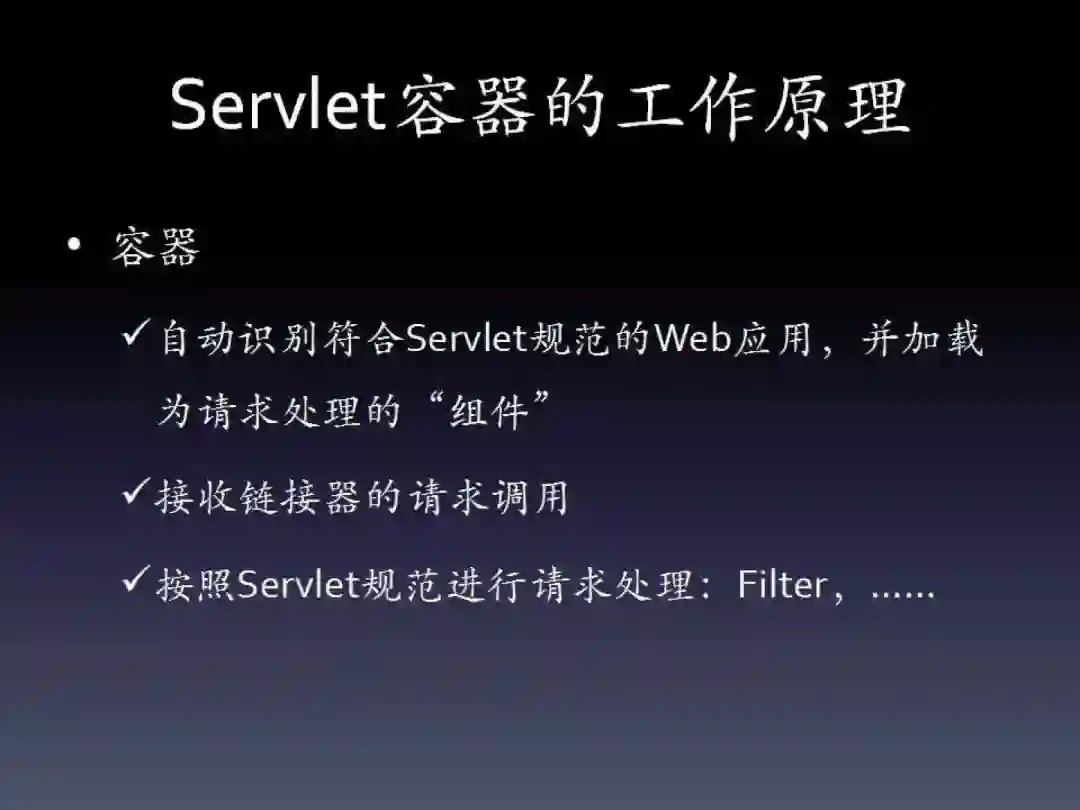

而容器呢，主要负责三个方面的工作：

• 按照Servlet规范（Web.xml/注解等等），识别部署的Web应用，将其解析为内部的请求处理组件；

• 接收链接器的请求调用（一般不需要容器负责请求映射，映射部分是链接器完成的）；

• 按照Servlet规范进行请求处理，这部分主要是Filter等的处理。

2、工作原理

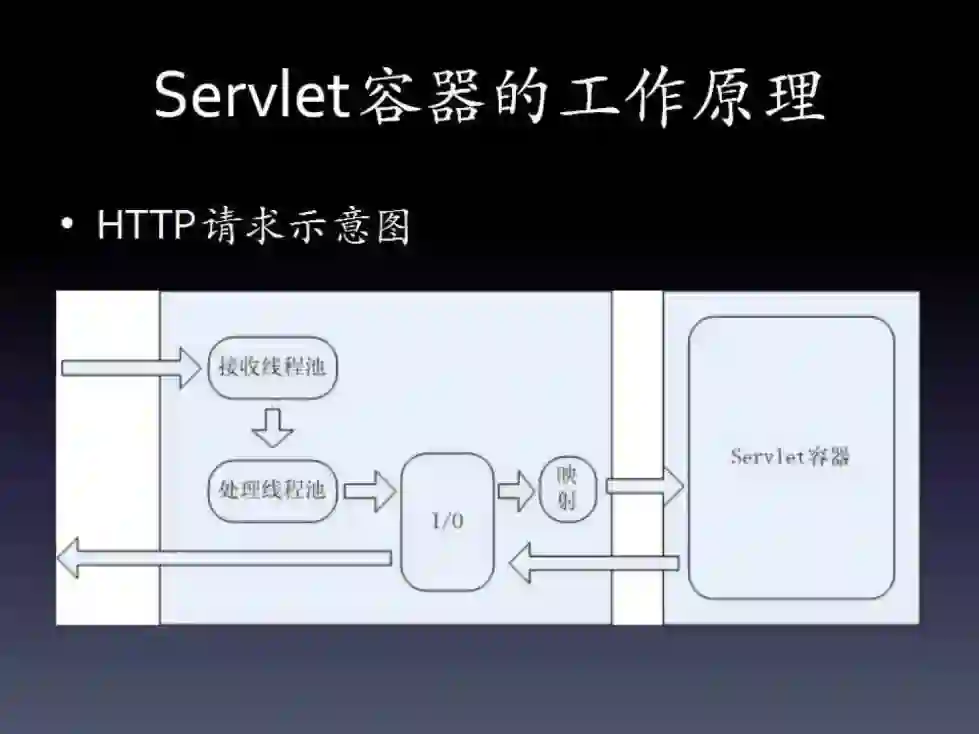

大家可以看一下这个示意图：

对于链接器，无论采用哪一种I/O，都是采用一种线程池的方式来处理的。

主要有两个线程池，一个用于接收请求，一个用于处理请求。接收请求的线程负责读取请求头，完成请求映射，并将请求提交到映射到的请求处理组件（一个指定的Servlet）。

这儿大家注意一点，容器映射完成的结果是一个Servlet，而不是一个Web应用，至少Tomcat是这样处理的，Jetty更轻量。

虽然Servlet的具体实现不同，但是完成的工作基本类似，而且模式也类似（除去我们说的第三类）。

接下来我们具体看一下Tomcat是如何实现Servlet容器的：相对于Jetty轻量的处理架构，Tomcat更像“服务器”一些，它考虑了一些服务器的特性，如虚拟主机。

三、Tomcat组件及请求过程

1、容器主要组件

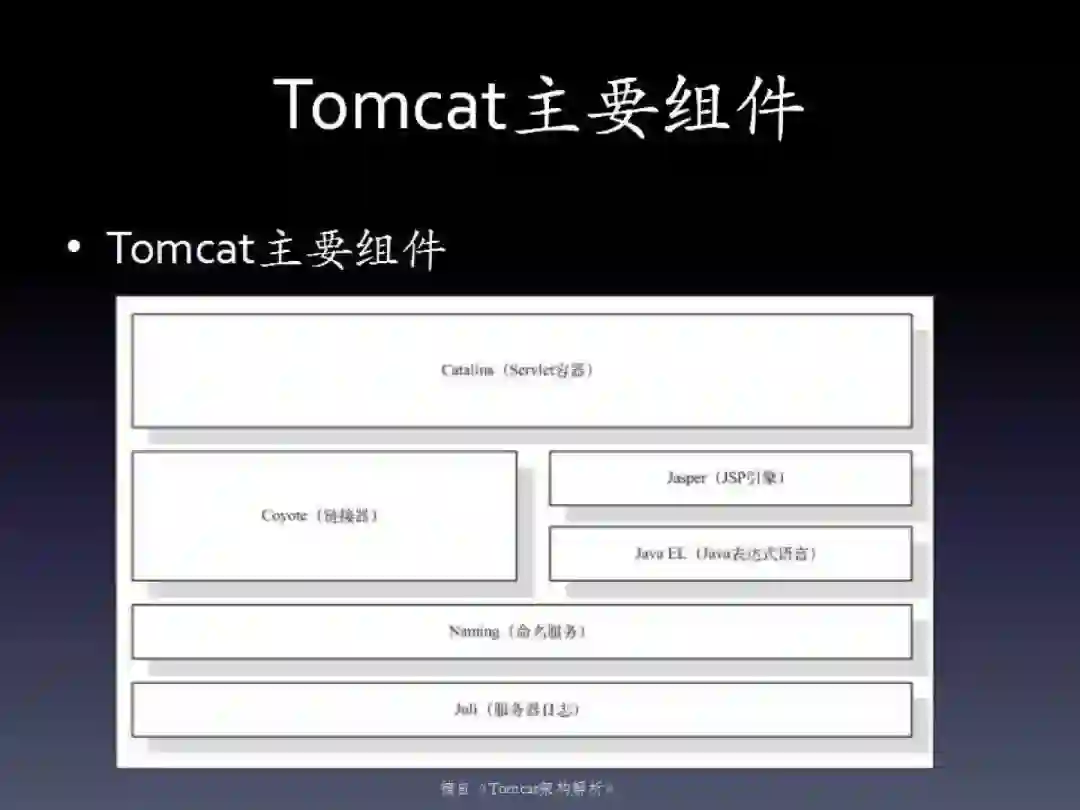

Tomcat的主要组件可以看一下下面这张图：它底层通过Java命名服务统一对各种组件进行管理，体现了服务器软件的“管理”特性；然后是链接器实现Coyote和Jasper JSP引擎。

Tomcat与Jetty相比，它更是一款完整的Servlet容器方案。而Jetty是以模块化的形式提供了Servlet容器以及各种HTTP工具集。像JSP引擎，Jetty直接使用的Tomcat中的Jasper（还有另一种可选方案）。

最上面的Catalina是Tomcat容器的实现。大家如果看Tomcat的异常堆栈，就会发现包名基本都是以这个作为开头。

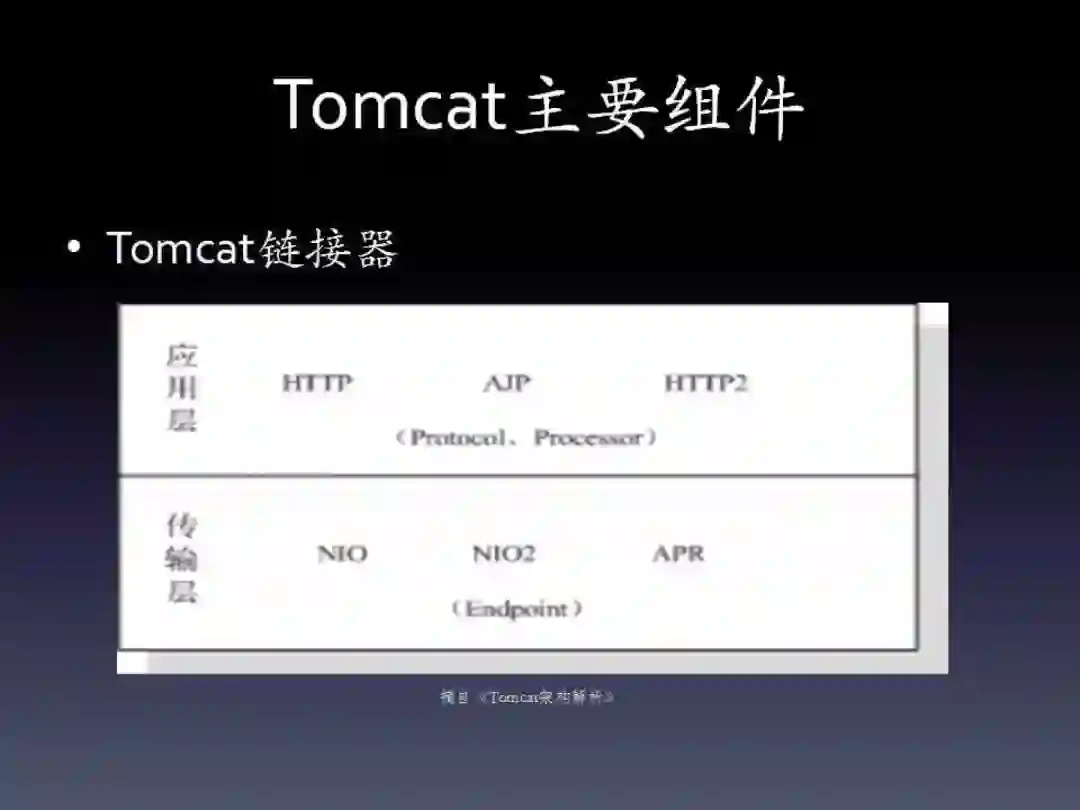

Tomcat链接器，我们可以简单的按两层进行划分：应用层和传输层。

应用层里，最新版本的Tomcat支持HTTP、AJP以及HTTP2，传输层支持NIO、NIO2以及APR，最新版本已经不支持BIO。

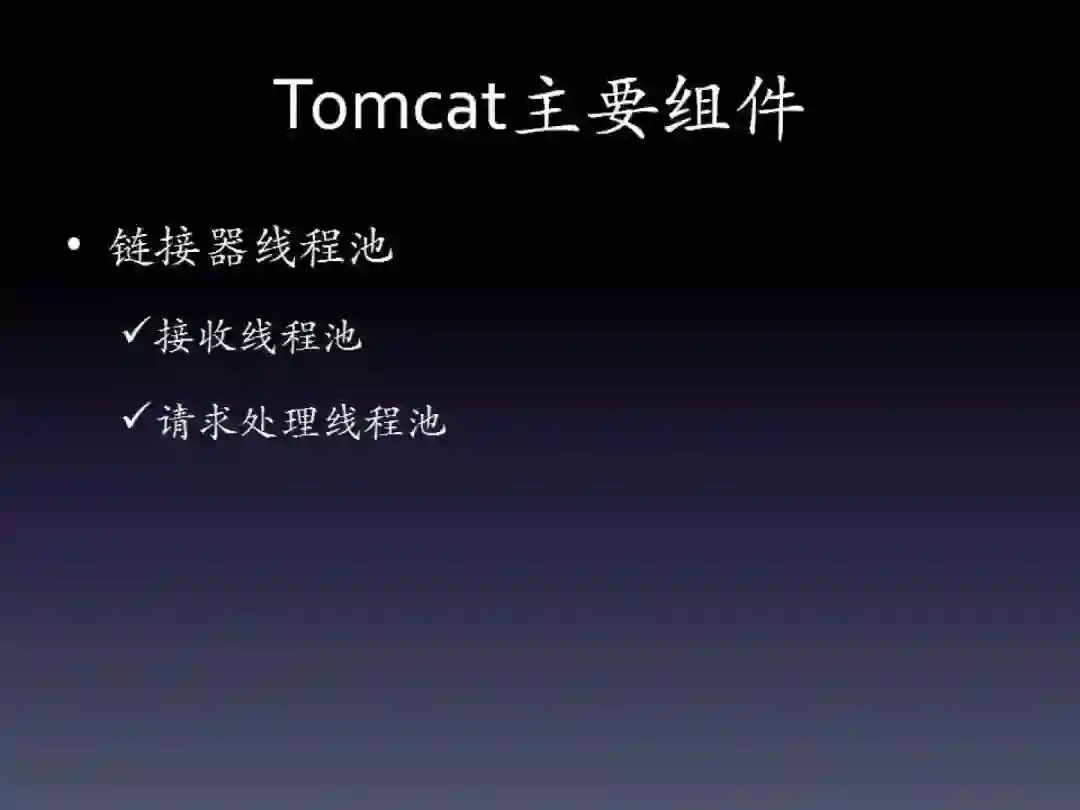

链接器还有一个很重要的组件就是线程池，想必做过基本的Tomcat优化的人都调整过Tomcat并发链接数。线程池的分类我们刚才也说过了，分为接收线程池和请求处理线程池。

2、Tomcat Servlet容器组件

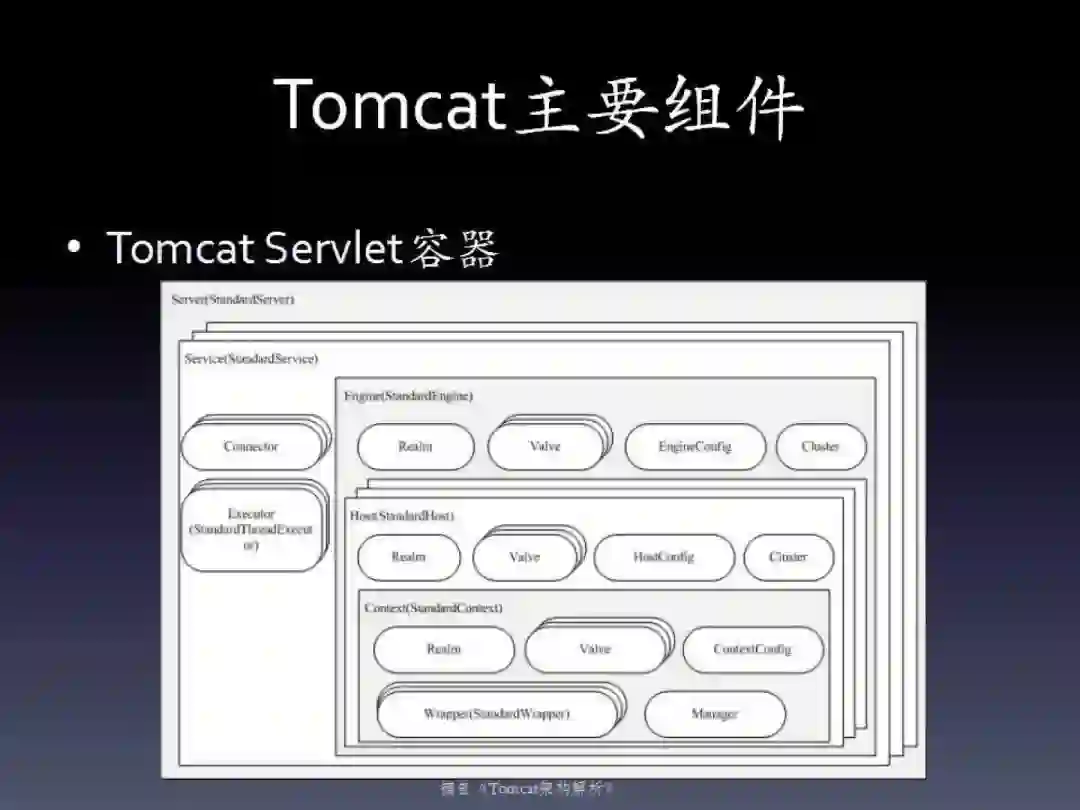

Servlet容器的组件见图：简单来说，Tomcat通过一种分层的架构使得Servlet容器有很好的灵活性，而且通过生命周期管理接口，为这些各层的对象提供统一的生命周期管理。

分层如下：Engine-Host-Context-Wrapper。引擎是顶级，我们可以认为就是容器本身。Host是虚拟主机的概念，这样可以在Tomcat配置多个虚拟主机。Context就是我们的Web应用，Wrapper是Web应用中的Servlet，所以还是刚才说的，Tomcat中的请求映射是体现到Servlet上。

基于分层的组件，Tomcat还提供了完善的生命周期事件处理机制，Web应用的自动扫描启动、热部署、卸载等都是通过事件实现的。如果阅读Tomcat代码，需要重点关注下面的生命周期监听。

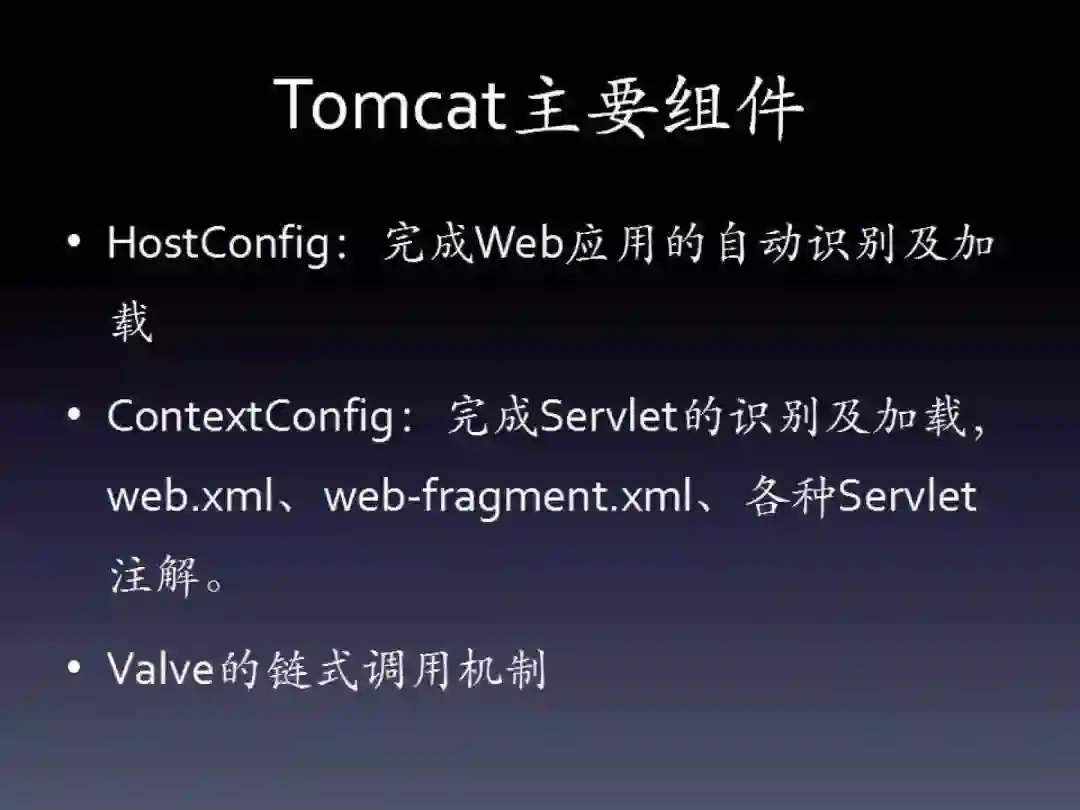

HostConfig主要用于扫描Web应用，自动根据Web应用目录创建Context。ContextConfig重点处理Servlet规范，生成Servlet、Filter等各种规范组件。最后，Tomcat自身也实现了一种链式的请求处理机制，这一点和规范中的Filter类似，这就是Valve。

在Tomcat中，Filter中可以做的事情，Valve可以做；Valve可以做的事情，Filter却不一定可以做，需要深入和服务器交互的工作，一般都是用Valve实现。

3、请求处理过程

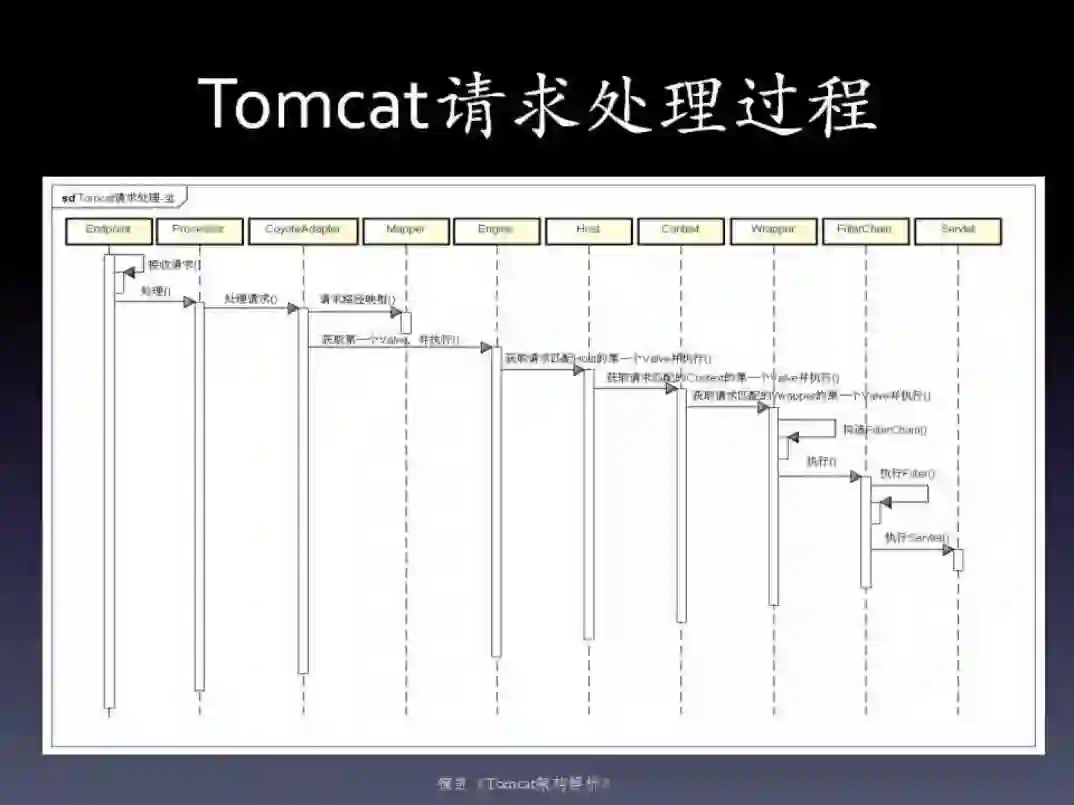

这是一张Tomcat请求处理过程的时序图，大家看一下就会发现。Tomcat在这种分层的容器设计方案下，请求处理是很简单的，重点在前期的请求接收及I/O处理（Processor的各种实现）、Mapper的映射以及Wrapper中的规范处理。

4、Tomcat的优化

最后一点内容，我们再概要介绍一下Tomcat的优化。今天介绍的相对比较基础，大家感兴趣的还是需要去看相关的专门的书籍。

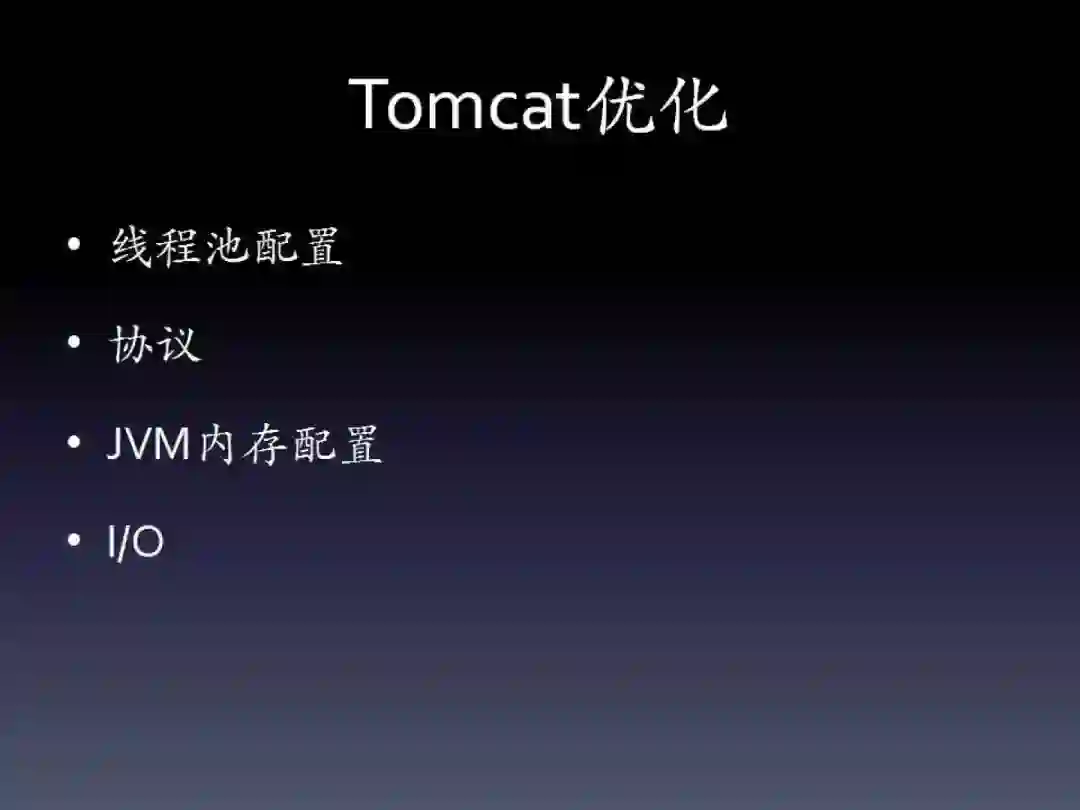

Tomcat优化主要但不限于以下四个方面：线程池、协议、JVM以及I/O，之所以说不限于，是因为应用服务器的优化，不仅要去优化其自身，诸如操作系统等也是要统一考虑的。

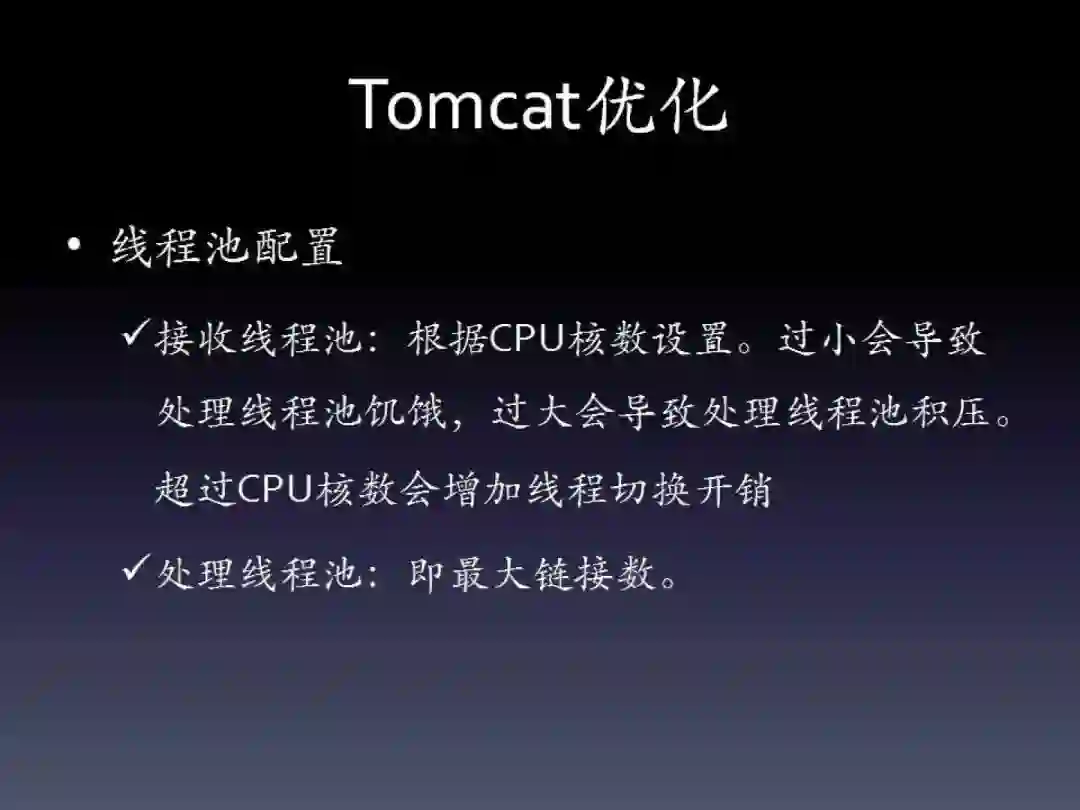

线程池就是我们刚才说的两类。接收线程池一般都是CPU内核数即可。当然如果服务器核数非常多，可以适当调小。这个线程池处理速度比请求处理线程池要快的多，因此要考虑这两者的匹配，原因PPT中都介绍了。

做请求处理线程池这个设置时，最好做一些基准测试，并没有什么精确的经验值。

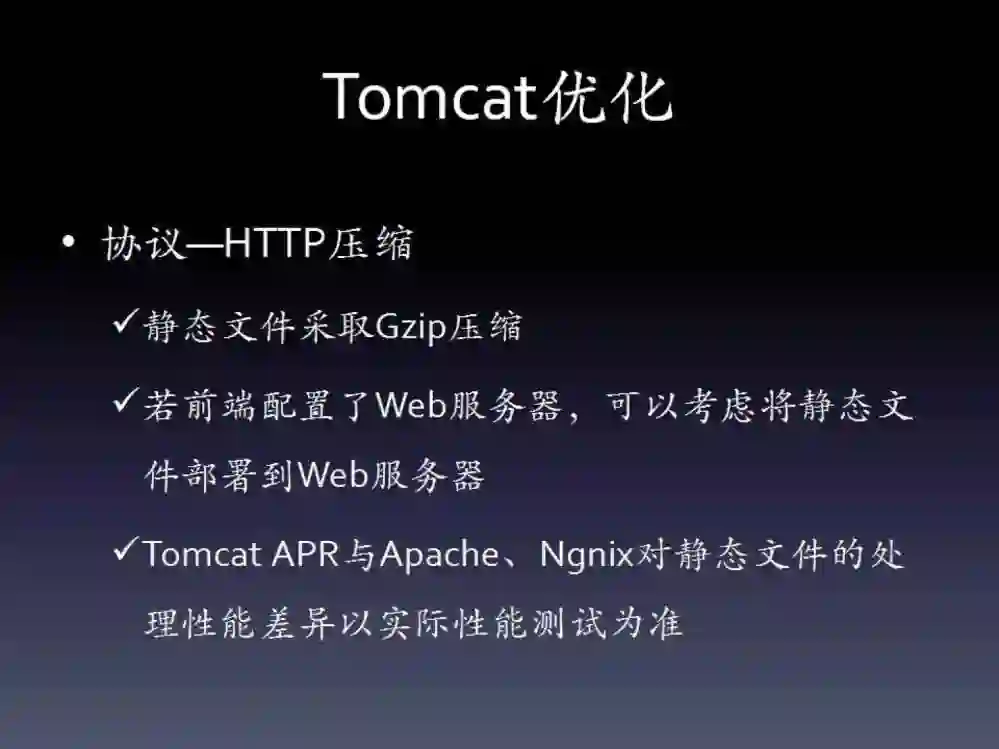

协议层面。这个最常见的就是开启HTTP GZip压缩。如果配置了前置的Web服务器，那么静态文件可以考虑直接放到Web服务器上，然后可以修改HTTP链接器的I/O方式。新版本的Tomcat默认是NIO，可以改为APR，后者可以充分发挥本地调用的优势，与直接使用Apache基本是类似的。

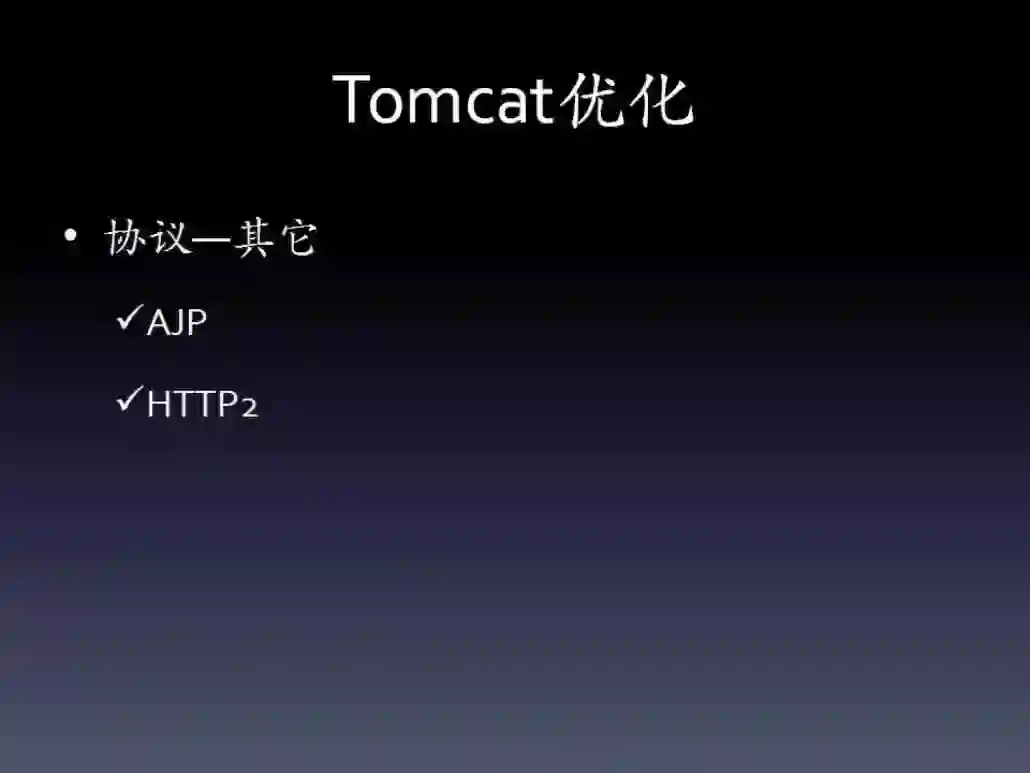

当然对于前置了Web服务器的，可以采用AJP协议与Web服务器链接。Apache应该没问题，Nginx好像没有官方的AJP实现。第三方的就需要考虑健壮性和支持程度了。

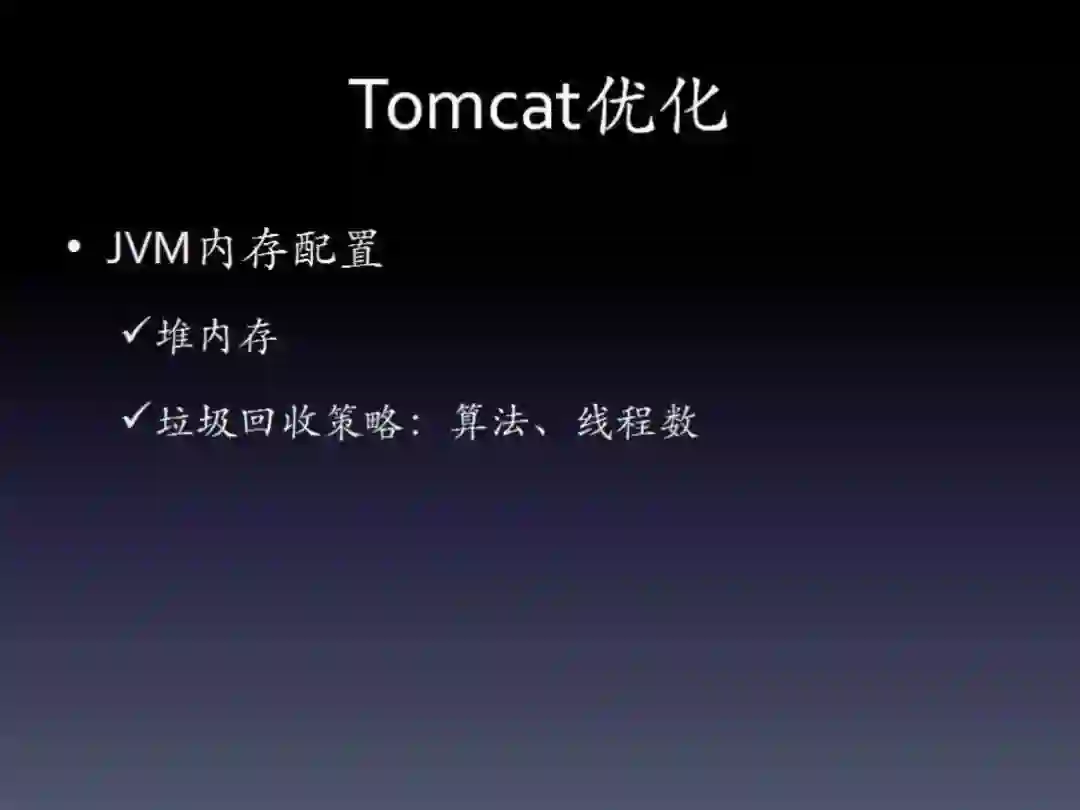

然后是JVM，这部分估计最常见的就是调整JVM的堆内存。对于垃圾回收算法，也需要根据具体的应用场景进行调整。是吞吐量优先还是响应时间优先，需要使用多少线程去处理，这些都需要在具体的硬件配置下进行具体的测试才行。

今天的内容到此就结束了，主要内容还是非常概要，每一部分大家如果想深入了解，都需要去阅读相关书籍。协议、规范、JVM，这些都是必不可少的。
