长岛冬季，时而寒风凛冽，滴水成冰，万木萧疏，天地苍茫；时而斜阳暖照，温润和煦，碧水蓝天，波澜不兴。最近在和朋友们一同探讨拓扑和几何的近现代理论，赏心悦目，踏雪寻梅。恰逢下周开讲代数拓扑，便以一杯咖啡所引发的复杂物理现象为例，浅谈一下隐藏在这些物理现象背后的拓扑定理。这些耳熟能详的例子非常直观，但是对于这些现象的精确解释却需要现代拓扑知识，最终的证明非常抽象而简短，凝炼如诗。

布劳威尔不动点

假如我们柔顺舒缓地搅拌咖啡，避免产生气泡，然后抽离咖啡勺，咖啡会自行旋转，缓慢停止下来。在这一过程中，液体中的每一个分子的位置都会发生移动，移动的方式取决于咖啡杯的形状，咖啡的流体力学性质，搅动的方式等诸多因素，精确分析相对困难。但是我们从拓扑上可以断言：存在一个分子，搅拌过程中离开了初始位置，但是最终它又返回了初始位置。

为了方便讨论问题，我们引入数学符号。令咖啡占据的三维空间区域为，这一区域的边界曲面记为，这里符号代表取边界。三维区域可以连续变形为实心球体，边界曲面可以连续变形为标准单位球面。这里，连续形变的意思是变换过程中没有撕裂、没有黏合。如果我们用拓扑语言来表述，就是说区域和实心球体拓扑同胚，或者拓扑等价；同样，边界曲面和单位球面拓扑等价。假设中的任意一点，搅拌静止后的位置为，这样我们得到一个自映射，。因为搅拌过程舒缓，没有气泡产生，因此自映射为连续映射。我们将证明至少存在一个点，使得，即为不动点（fixed point）。不动点有可能是边界点，。我们用自然语言来描述布劳威尔不动点定理（Brower fixed point theorem），拓扑球体的连续自映射存在不动点。这一定理对于任意维空间都成立。

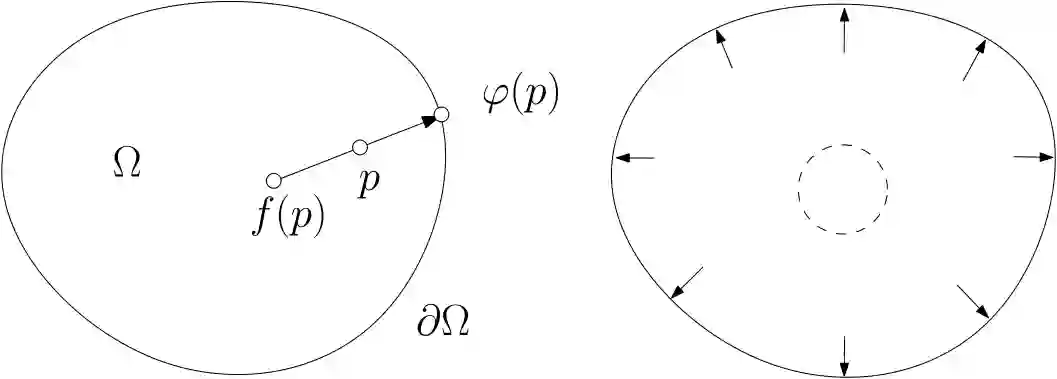

图1. 布劳威尔不动点的证明。

证明的思想非常初等，主要是基于反证法：如图（1）所示，假设不存在不动点，那么对于一切点，都有。固定点，我们构造一条射线：从出发，经过点，和边界曲面交于点。这样，我们构造了映射，。如果点是边界点，，由构造方法我们得到。这意味着映射在边界上的限制是边界到自身的恒同映射：

。

因为是连续映射，因此也是连续映射。映射将三维实心球体均匀地压缩到边界曲面上，如图（1）右帧所示。这样的映射必然会撕裂球体的中心区域，因此不可能是连续的。由此，连续映射不存在，假设错误，初始映射存在不动点。

这一证明的关键是压缩映射撕裂内部，这来自物理直觉。如果一个循规蹈矩的小孩没有玩过橡皮泥，没有对玩具进行过“破坏性创新”，或者终日沉湎于电子游戏，那么他应该很难建立起这种直觉。从这个角度而言，父母对于小朋友的淘气应该宽容，并且鼓励他们更多地在真实物理世界中探索。

对于工程师而言，这一证明足够严格。但是对于数学家而言，物理直觉依赖于人的感官经验，无法达到数学上的严格性要求。问题的关键在于如何将物理直观用数学理论来严格阐述并证明。经过前人艰苦卓绝的探索，人们终于用代数拓扑的方法严格化了这一物理直观。

代数拓扑的基本手法是在拓扑空间上定义各种群，群结构反应了空间的拓扑性质。拓扑空间之间的映射诱导了相应群之间的映射（群同态），这些群的同态反应了拓扑映射的性质。换言之，我们将拓扑范畴映射到代数范畴，并且这个映射保持了结构和关系（即范畴间的映射是函子的）。我们考察拓扑空间中的封闭曲面，如果两个曲面构成了空间中某个三维体的边界，那么我们说这两个曲面彼此同调等价（homological）。中所有封闭曲面的同调等价类在加法下构成二维同调群，记为。实心球体中所有的封闭曲面都是某个三维体的边界，因此所有的封闭曲面都同调等价于0，二维同调群只有一个0元素。为拓扑球面，里面有个气泡，本身为封闭曲面，并且不是任何三维体的边界，所有封闭曲面都是的整数倍，因此二维同调群等于整数加群。由此，我们得到拓扑空间的映射序列：

,

这里第一个箭头表示在中的包含映射（inclusion），第二个箭头是三维球体到二维球面的压缩映射。复合映射是边界到自身的恒同映射。这个映射序列诱导了二维同调群之间的同态序列：

,

这等价于：

。

因为中间出现0群，因此复合映射必为0；另一方面，我们有为恒同映射，应该为1，矛盾。因此，连续的降维压缩映射并不存在。布劳威尔不动点定理成立。

人类通过幼年玩耍建立了物理直觉，那么今天的人工智能算法是否可以胜任呢？首先，我们这里依赖的是降维压缩映射的不存在性，我们无法提供标注训练数据，用人工智能算法学习某种映射的不存在性。其次，代数拓扑层面的代数运算，用吴文俊先生发明的方法原则上能够用符号推理实现出来。但是，计算机只能停留在符号演绎的水平，无法理解群同态序列后面的物理实际。这里至关重要的一步是将物理直觉提炼成概念，形式化成符号体系，总结出代数运算法则。从物理实际抽象成符号体系，这一步人工智能无法完成。这也是人类智能和动物智能的分水岭，更是目前人类智能和人工智能的本质差别之一。

咖啡拉花的不变模式

我们进一步观察咖啡拉花的模式。咖啡表面被分割成白色的牛奶泡沫区域和褐色的咖啡脂泡沫区域，奶泡区域作为前景，咖啡泡区域作为背景，构成各种图案。我们缓慢搅拌咖啡，拉花的模式将会变得愈发复杂，最后和背景充分融合。我们试图理解拉花模式的变化规律，和融合速率的定量描述。

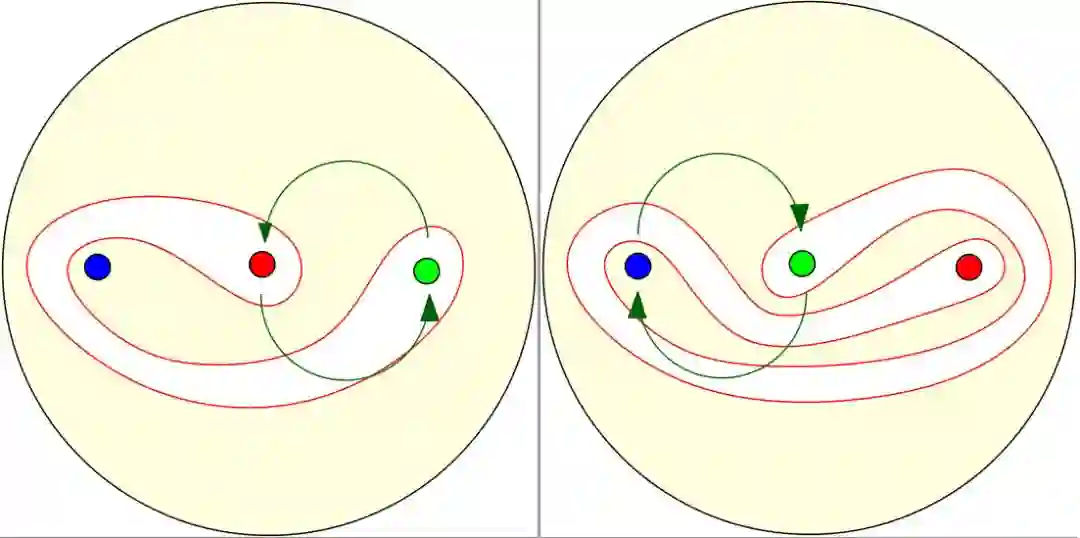

图2. 搅拌咖啡诱发拉花模式的变化。（两次旋转算作一次迭代映射。）

图（2）显示了一个搅拌过程的理想实验，白色区域代表牛奶泡沫，淡黄色区域代表咖啡脂泡沫。我们放置3个用于搅拌的咖啡勺，用红绿蓝三个圆洞代表。每一次搅拌固定一个咖啡勺，另外两个咖啡勺旋转互换，如图中深绿色圆弧所示。白色区域将会被拉长折叠，拉花模式趋于复杂。几次迭代之后，白色区域的边界曲线就很难徒手画出来。

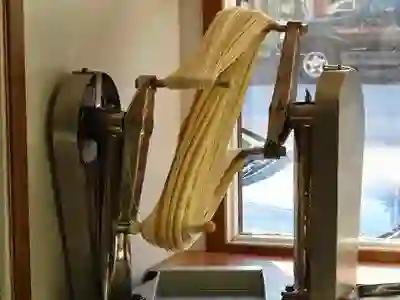

图3. 太妃糖拉伸器。（Taffy Puller）

如果缺乏日常生活经验的话，这里的描述可能依然费解。在曼哈顿有几家中餐馆，大厨在临街的玻璃橱窗中做手工抻面或者各种面点，手工拉面的过程和这个搅拌过程比较相像，面条被多次拉伸和折叠，愈来愈细。在很多美国糖果店都有一种太妃糖销售，太妃糖和中国的麦芽糖相近，非常粘稠，延展性较强。糖果店中经常有一种太妃糖拉伸器（Taffy Puller），由多根不锈钢圆柱构成。太妃糖做成的圆环套在两根圆柱上，这些圆柱在空中依照固定模式旋转，太妃糖被拉伸折叠，自我缠绕，变得愈来愈细，材质混合均匀。

图4 搅拌的动态示意图。

图（4）显示了最为简单的太妃糖拉伸器的动态搅拌过程，非常像模式复杂的抻面过程。很多时候，小孩在糖果店目不转睛地看着太妃糖拉伸器在运转，旁边的父母经常不耐烦地催促。实际上小朋友在努力地学习拓扑。可能当年的瑟斯顿（Thurston）就是这样一个小孩。依随搅拌次数的增加，太妃糖的曲线演化得愈发复杂，但是瑟斯顿天才地发现了某种不变的模式。

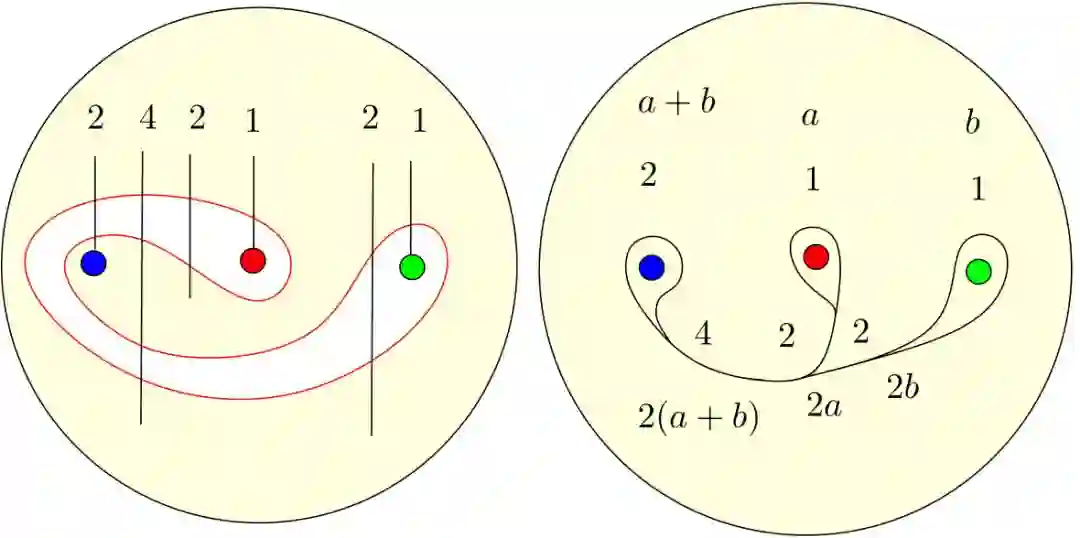

图5. 拉花变换中的不变量：火车道（train track）。

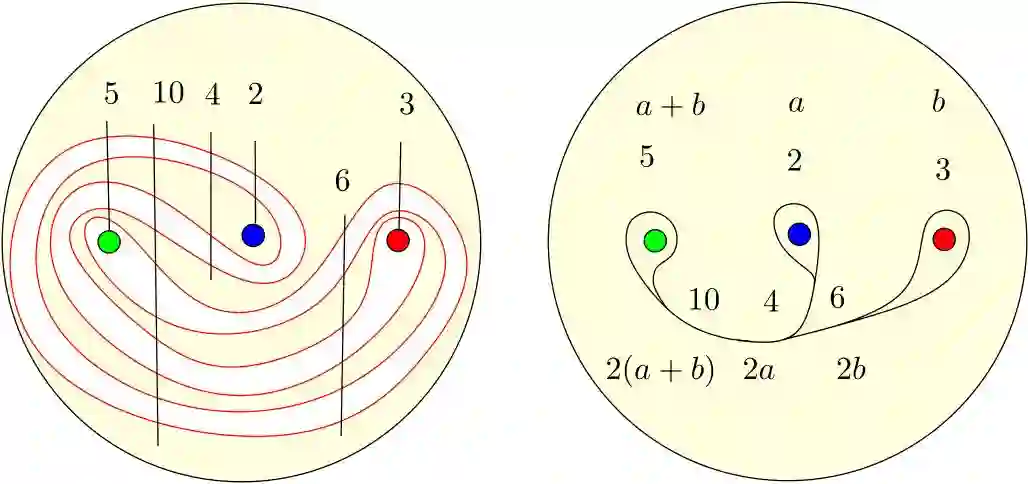

图6. 拉花变换中的不变量：第二次迭代映射后的火车道权重（train track weight）。

我们将咖啡表面视作圆盘上去掉三个点，每次搅拌看成一次自映射，封闭曲线在自映射的迭代下变成另外一条曲线。如图（5）所示，我们在咖啡表面上将彼此平行的曲线段捏在一起，得到一个分支（branch），分支的权重等于多少股被捏成这条分支。分支在道岔（switch）处汇合，两条驶入分支汇聚成一条驶出分支，驶入分支的权重之和等于驶出分支的权重。图（6）左帧的每条竖线代表一条分支（branch），竖线和曲线的交点个数等于这一分支的权重。这样我们得到了所谓的火车道（train track）模型。这个火车道实际上只有两个独立变量a和b，其他权重都可以由（a,b）推出。

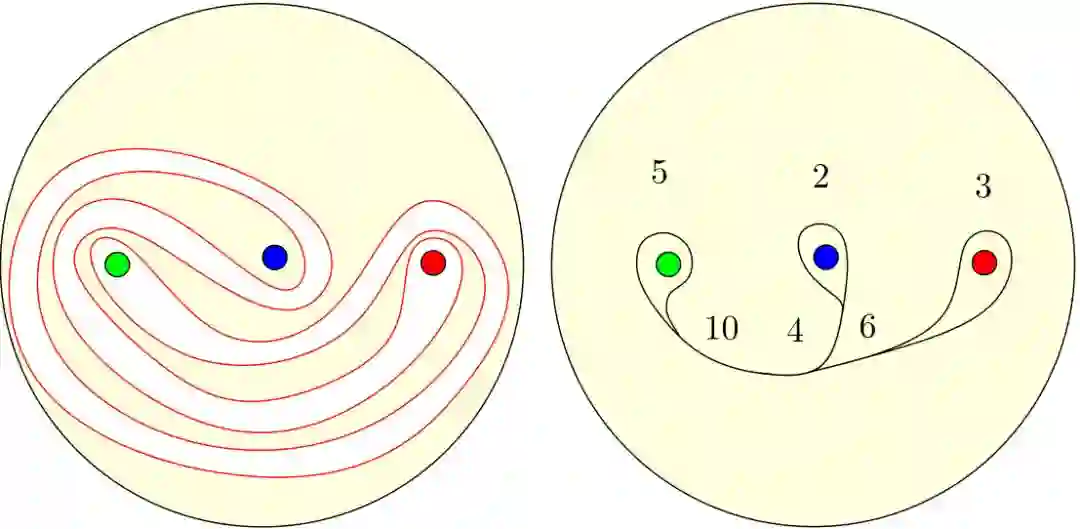

图7. 第一次迭代后的火车道权重。

每条封闭曲线都可以被一个火车道来代表。同时，每个火车道可以表示无穷多条闭曲线。对比图（2）的左下帧和图（5）的左帧，我们看到经过迭代后，曲线发生了巨大变化，但是它们对应的火车道却是相同的。这意味着在这种搅拌方式下，迭代的拉花愈来愈复杂，但是它们对应的“火车道”却是不变的。迭代过程中，火车道分支上的权重满足线性映射：

进一步观察，我们发现在迭代中火车道的权重满足斐波那契数列，因此曲线的长度和迭代次数满足指数关系，n次迭代后曲线长度的n次方根收敛到一个常数，被称为是搅拌映射的拉伸系数。这个拉伸系数等于上述矩阵的特征根，，拉伸系数的大小给出了奶泡和咖啡泡区域融合速率的定量描述。

瑟斯顿将这一观察进行了深刻的推广，建立了曲面映射分类的宏伟理论，其核心思想依然是布劳威尔不动点定理。给定一个拓扑曲面，假设其欧拉示性数为负。曲面上所有的简单闭曲线都可以用火车道来表示。曲面也可以配备双曲黎曼度量，即高斯曲率处处为-1的黎曼度量。依据Teichmuller理论，所有的双曲度量构成一个高维空间的球体，球中的每一个点代表一个双曲度量。但是这个球体是开的，其边界没有定义。瑟斯顿看出，边界由曲面上所有的火车道（及其闭包）构成，每个边界点都代表一个火车道。和边界一同构成了一个闭球体，我们称之为紧化的Teichmuller空间。曲面的任意一个连续自映射都把一个双曲度量映成另外一个双曲度量，一个火车道映成另外一个火车道，即诱导了一个紧化Teichmuller空间的连续自映射。由布劳威尔不动点定理，这个自映射存在不动点。如果这个不动点在紧化Teichmuller空间的内部，则这个不动点是某个双曲度量，这个自映射的某次幂同伦于曲面的恒同映射，这个映射被称为是周期的；如果有两个不动点在紧化Teichmuller空间的边界上，则它们都是火车道，火车道权重的改变系数是拉伸系数，这个映射被称为是Pseudo-Anosov映射；还有一种情况，曲面上存在一族封闭曲线，这个映射将这些曲线进行排列，曲面被这些曲线分割成不同的联通分支，在每个联通分支上映射是Pseudo-Anosov的。

瑟斯顿的理论抽象而深刻，但是观察咖啡拉花，我们可以体会其内在精髓。平易近人的布劳威尔定理给出了严格的证明，但是这里紧化Teichmuller空间的理解需要较深的数学涵养和天马行空的想像力。

小结

从应用层面上来讲，所有的方程求解问题等价于求不动点问题，代数方程、微分方程和积分方程都可以统一到这个框架之下。所有的迭代算法问题也可以归结为求解不动点问题，动漫动画的图像渲染等价于求解一个积分方程的不动点，人工智能中的对抗生成网络（GAN）等价于求解纳什均衡点。这些方程解的存在性和算法的收敛性都是基于布劳威尔不动点定理的某种形式的推广。

品咖啡是很多人日常生活的一部分。从一杯咖啡的搅拌我们可以想象到布劳威尔不动点，从奶泡拉花我们可以观察到曲面自映射的动力学，其背后隐藏的拓扑学原理抽象而凝炼，却又质朴而直观，从中我们可以体会到拓扑学的简洁优美和人类抽象思维的深邃精密。
