《高纬度地区3部、4部或5部天波超视距雷达（OTHR）网络的规划与性能评估》最新33页报告

天波超视距雷达（OTHR）利用高频无线电波传播特性，在加拿大高纬度地区实施军事监视。本科学报告通过评估加拿大境内多部OTHR的部署位置，构建多雷达网络。研究采用基于“经验加拿大高北极电离层模型”（E-CHAIM）生成的仿真电离层环境进行射线追踪，模拟不同昼夜与季节时段。根据现有地面设施的邻近性原则，在加拿大境内选定17个潜在部署点。从这17个位置中选取3部、4部或5部雷达组成的候选网络，基于其全国空间覆盖总效果进行评估与排序。假设单部OTHR配备可任意指向的20°方位角波束。首先评估各雷达在所有方位角方向灵敏度恒定的网络潜在覆盖能力，随后评估雷达波束近似北向瞬时指向时的网络覆盖性能。评估过程中综合考虑昼夜时段、季节时段与工作频率因素。针对两种波束模式，分别提出性能最优的3部、4部及5部雷达网络配置，并根据各位置点入选最优网络的频次对潜在部署点进行排序。

天波超视距雷达（OTHR）作为适用于高纬度地区的远程监视技术，其性能受电离层电子密度时空变化的显著影响。本研究通过高频（HF）无线电传播的射线追踪仿真，评估不同假设OTHR网络在全年各时段的性能表现，提出最优的3部、4部及5部发射机网络配置方案，为未来OTHR部署选址提供科学决策依据。

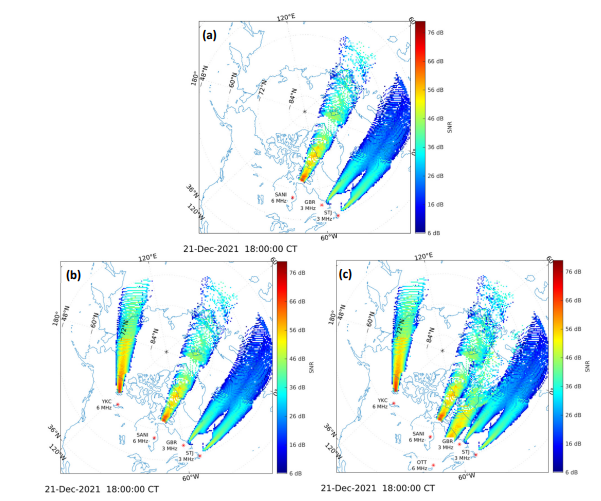

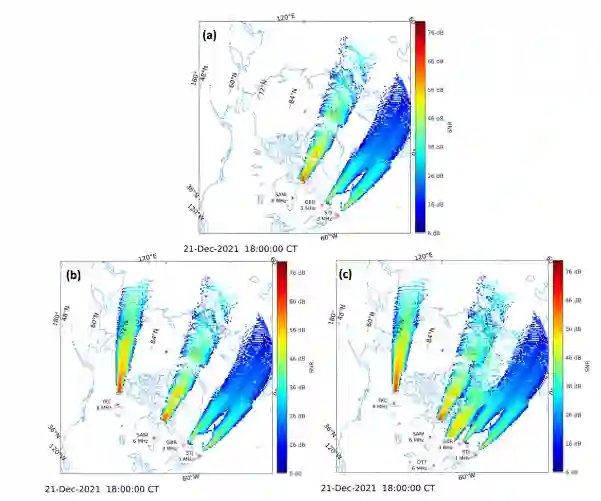

图8： 基于八个时间实例产生的平均区域覆盖率，定向波束模式发射机最优组合：（a）3部雷达、（b）4部雷达及（c）5部雷达网络。上方的空间覆盖图展示了2021年12月21日中部时间18:00期间，各网络在6 dB信噪比（SNR）阈值下的空间覆盖效果。
