作者：Fisher Yu余梓彤

https://zhuanlan.zhihu.com/p/43480539

本文已由原作者授权，不得擅自二次转载

1. 什么是活体检测？

--> 判断捕捉到的人脸是真实人脸，还是伪造的人脸攻击（如：彩色纸张打印人脸图，电子设备屏幕中的人脸数字图像 以及 面具 等）

2. 为什么需要活体检测？

--> 在金融支付，门禁等应用场景，活体检测一般是嵌套在人脸检测与人脸识别or验证中的模块，用来验证是否用户真实本人

3. 活体检测对应的计算机视觉问题：

--> 就是分类问题，可看成二分类（真 or 假）；也可看成多分类（真人，纸张攻击，屏幕攻击，面具攻击）

---

Anti-spoofing 1.0 时代

从早期 handcrafted 特征的传统方法说起，目标很明确，就是找到活体与非活体攻击的difference，然后根据这些差异来设计特征，最后送给分类器去决策。

那么问题来了，活体与非活体有哪些差异？

• 颜色纹理

• 非刚性运动变形

• 材料 （皮肤，纸质，镜面）

• 图像or视频质量

所以这段时期的文章都是很有针对性地设计特征，列举几篇比较重要的：

[1] Image Distortion Analysis, 2015

如下图，单帧输入的方法，设计了 镜面反射+图像质量失真+颜色 等统计量特征，合并后直接送SVM进行二分类。

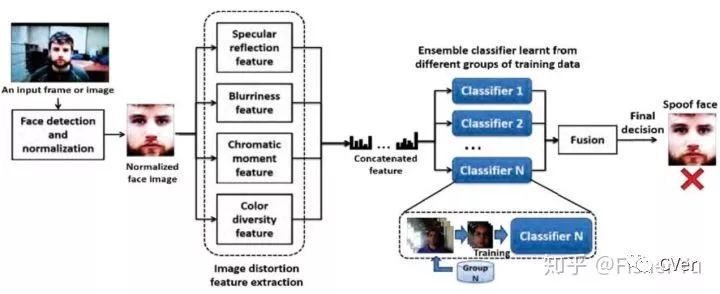

Image Distortion Analysis, 2015

Cons: 对于高清彩色打印的纸张 or 高清录制视频，质量失真不严重时，难区分开

[2] Colour Texture, 2016

Oulu CMVS组的产物，算是传统方法中的战斗机，特别简洁实用，Matlab代码（课题组官网有），很适合搞成C++部署到门禁系统。

原理：活体与非活体，在RGB空间里比较难区分，但在其他颜色空间里的纹理有明显差异

算法：HSV空间人脸多级LBP特征 + YCbCr空间人脸LPQ特征 （后在17年的paper拓展成SURF特征）

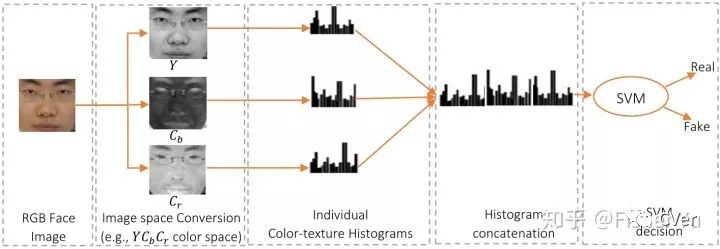

Colour Texture, 2016

Pros: 算法简洁高效易部署；也证明了活体与非活体在 HSV等其他空间也是 discriminative，故后续深度学习方法有将HSV等channel也作为输入来提升性能。

[3] Motion mag.-HOOF + LBP-TOP, 2014

[4] DMD + LBP, 2015

前面说的都是单帧方法，这两篇文章输入的是连续多帧人脸图；

主要通过捕获活体与非活体微动作之间的差异来设计特征。

一个是先通过运动放大来增强脸部微动作， 然后提取方向光流直方图HOOF + 动态纹理LBP-TOP 特征；一个是通过动态模式分解DMD，得到最大运动能量的子空间图，再分析纹理。

PS：这个 motion magnification 的预处理很差劲，加入了很多其他频段噪声（18年新出了一篇用 Deep learning 来搞 Motion mag. 看起来效果挺好，可以尝试用那个来做运动增强，再来光流orDMD）

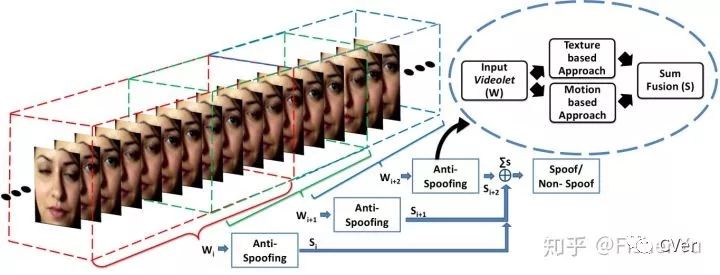

Motion mag.-HOOF + LBP-TOP, 2014

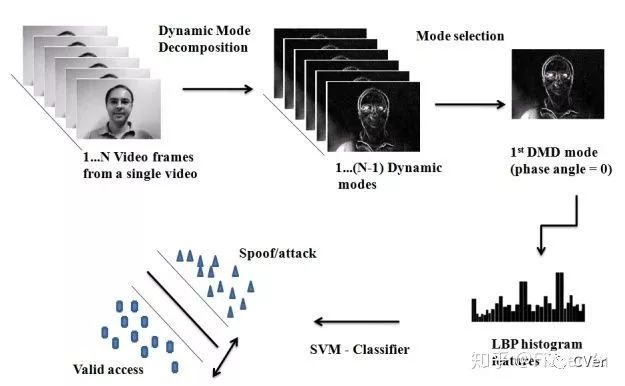

DMD + LBP, 2015

Cons: 基于Motion的方法，对于 仿人脸wrapped纸张抖动 和 视频攻击，效果不好；因为它假定了活体与非活体之间的非刚性运动有明显的区别，但其实这种微动作挺难描述与学习~

[5] Pulse + texture, 2016

第一个将 remote pluse 应用到活体检测中，多帧输入

（交代下背景：在CVPR2014，当时 Xiaobai Li 已经提出了从人脸视频里测量心率的方法）

算法流程：

1. 通过 pluse 在频域上分布不同先区分 活体 or 照片攻击 （因为照片中的人脸提取的心率分布不同）

2. 若判别1结果是活体，再 cascade 一个 纹理LBP 分类器，来区分 活体 or 屏幕攻击（因为屏幕视频中人脸心率分布与活体相近）

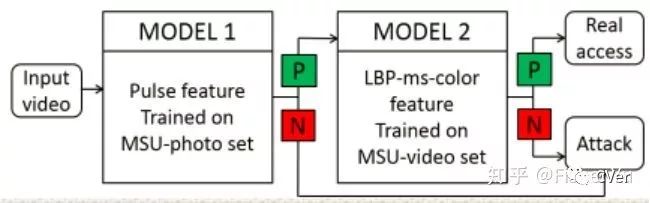

Pulse + texture, 2016

Pros: 从学术界来说，引入了 心理信号 这个新模态，很是进步；从工业界来看，如果不能一步到位，针对每种类型攻击，也可进行 Cascade 对应的特征及分类器的部署方式

Cons: 由于 remote heart rate 的算法本来鲁棒性也一般，故出来的 pulse-feature 的判别性能力很不能保证；再者屏幕video里的人脸视频出来的 pulse-feature 是否也有微小区别，还待验证~

---

Anti-spoofing 2.0 时代

其实用 Deep learning 来做活体检测，从15年陆陆续续就有人在研究，但由于公开数据集样本太少，一直性能也超越不了传统方法：

[6] CNN-LSTM, 2015

多帧方法，想通过 CNN-LSTM 来模拟传统方法 LBP-TOP，性能堪忧~

[7] PatchNet pretrain，CNN finetune, 2017

单帧方法，通过人脸分块，pre-train 网络；然后再在 global 整个人脸图 fine-tune，作用不大

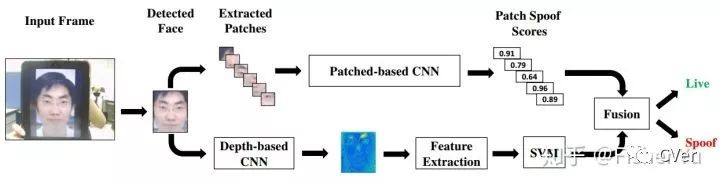

[8] Patch and Depth-Based CNNs, 2017

第一个考虑把 人脸深度图 作为活体与非活体的差异特征，因为像屏幕中的人脸一般是平的，而纸张中的人脸就算扭曲，和真人人脸的立体分布也有差异；

就算用了很多 tricks 去 fusion，性能还是超越不了传统方法。。。

------------------------------- 华丽的分割线 -----------------------------

[9] Deep Pulse and Depth, 2018

发表在 CVPR2018 的文章，终于超越了传统方法性能。

文章[8]的同一组人，设计了深度框架 准端到端 地去预测 Pulse统计量 及 Depth map （这里说的“准”，就是最后没接分类器，直接通过样本 feature 的相似距离，阈值决策）

在文章中明确指明：

• 过去方法把活体检测看成二分类问题，直接让DNN去学习，这样学出来的cues不够general 和 discriminative

• 将二分类问题换成带目标性地特征监督问题，即 回归出 pulse 统计量 + 回归出 Depth map，保证网络学习的就是这两种特征（哈哈，不排除假设学到了 color texture 在里面，黑箱网络这么聪明）

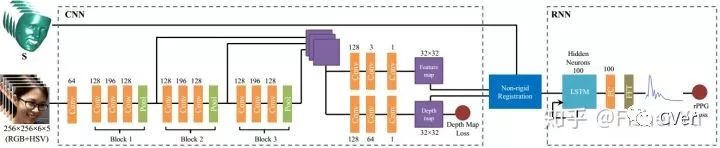

Deep Pulse and Depth, 2018

回归 Depth map，跟文章[8]中一致，就是通过 Landmark 然后 3DMMfitting 得到 人脸3D shape，然后再阈值化去背景，得到 depth map 的 groundtruth，最后和网络预测的 estimated depth map 有 L2 loss。

而文章亮点在于设计了 Non-rigid Registration Layer 来对齐各帧人脸的非刚性运动（如姿态，表情等），然后通过RNN更好地学到 temporal pulse 信息。

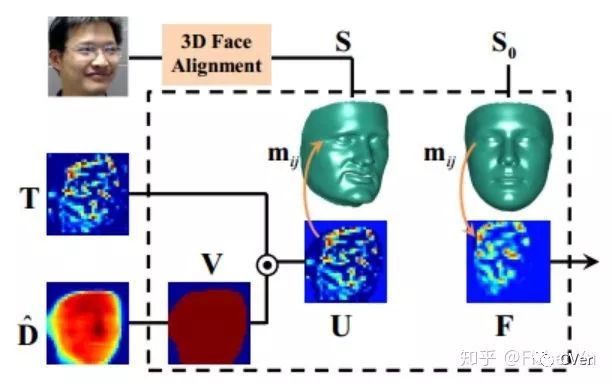

Non-rigid Registration Layer

为什么需要这个对齐网络呢？我们来想想，在做运动识别任务时，只需简单把 sampling或者连续帧 合并起来喂进网络就行了，是假定相机是不动的，对象在运动；而文中需要对连续人脸帧进行pulse特征提取，主要对象是人脸上对应ROI在 temporal 上的 Intensity 变化，所以就需要把人脸当成是相机固定不动。

[10] Micro-texture + SSD or binocular depth , 2018

ArXiv 刚挂出不久的文章，最大的贡献是把 活体检测 直接放到 人脸检测（SSD，MTCNN等） 模块里作为一个类，即人脸检测出来的 bbox 里有 背景，真人人脸，假人脸 三类的置信度，这样可以在早期就过滤掉一部分非活体。

所以整个系统速度非常地快，很适合工业界部署~

至于后续手工设计的 SPMT feature 和 TFBD feature 比较复杂繁琐，分别是表征 micro-texture 和 stereo structure of face，有兴趣的同学可以去细看。

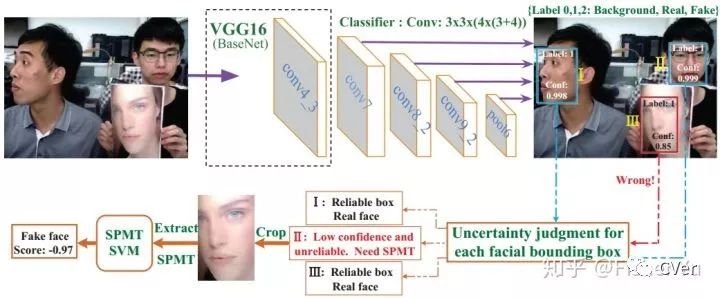

ture + SSD or binocular depth , 2018

[11] De-Spoofing, ECCV2018

单帧方法，与Paper[8]和[9]一样，是MSU同一个课题组做的。

文章的idea很有趣，启发于图像去噪de-noise 和 图像去抖动 de-blur。无论是噪声图还是模糊图，都可看成是在原图上加噪声运算或者模糊运算（即下面的公式），而去噪和去抖动，就是估计噪声分布和模糊核，从而重构回原图。

文中把活体人脸图看成是原图 x~ ，而非活体人脸图看成是加了噪声后失真的 x ，故 task 就变成估计 Spoof noise N(x~) ，然后用这个 Noise pattern feature 去分类决策。

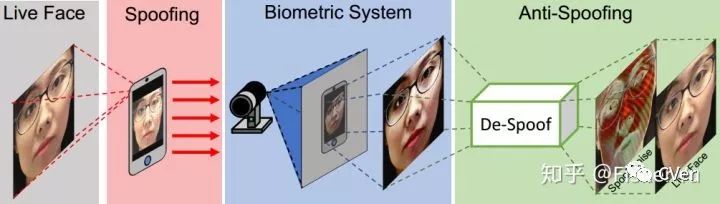

De-spoofing process

那问题来了，数据集没有像素级别一一对应的 groundtruth，也没有Spoof Noise模型的先验知识（如果有知道Noise模型，可以用Live Face来生成Spoofing Face），那拿什么来当groundtruth，怎么设计网络去估计 Spoofing noise 呢？

如一般Low-level image 任务一样，文中利用Encoder-decoder来得到 Spoof noise N，然后通过残差重构出 I~ = I - N（I~) ，这就是下图的DS Net。为了保证网络对于不同输入，学出来的Noise是有效的，根据先验知识设计了三个Loss来constrain：

Magnitude loss(当输入是Live face时，N尽量逼近0)；

Repetitive loss(Spooing face的Noise图在高频段有较大的峰值)；

0\1Map Loss(让Real Face 的 deep feature map分布尽量逼近全0，而Spoofing face的 deep feature map 尽量逼近全1)

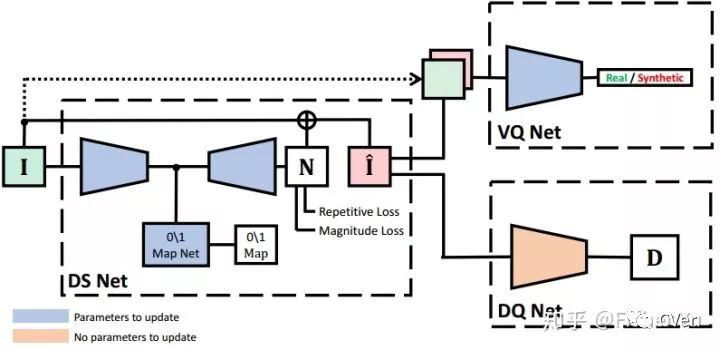

De-spoofing网络架构

那网络右边的 VQ-Net 和 DQ-Net 又有什么作用呢？因为没有 Live face 的 Groundtruth，要保证重构出来的分布接近 Live face，作者用了对抗生成网络GAN (即 VQ-Net )去约束重构生成的 I~ 与Live face分布尽量一致；而用了文章[8]中的 pre-trained Depth model 来保证 I~ 的深度图与Live face的深度图尽量一致。

Pros: 通过可视化最终让大众知道了 Spoofing Noise 是长什么样子的~

Cons: 在实际场景中难部署（该模型假定Spoofing Noise是 strongly 存在的，当实际场景中活体的人脸图质量并不是很高，而非活体攻击的质量相对高时，Spoofing noise走不通）

---

后记：不同模态的相机输入对于活体检测的作用

1. 近红外NIR

由于NIR的光谱波段与可见光VIS不同，故真实人脸及非活体载体对于近红外波段的吸收和反射强度也不同，即也可通过近红外相机出来的图像来活体检测。从出来的图像来说，近红外图像对屏幕攻击的区分度较大，对高清彩色纸张打印的区分度较小。

从特征工程角度来说，方法无非也是提取NIR图中的光照纹理特征[12] 或者 远程人脸心率特征[13] 来进行。下图可见，上面两行是真实人脸图中人脸区域与背景区域的直方图分布，明显与下面两行的非活体图的分布不一致；而通过与文章[5]中一样的rPPG提取方法，在文章[]中说明其在NIR图像中出来的特征更加鲁棒~

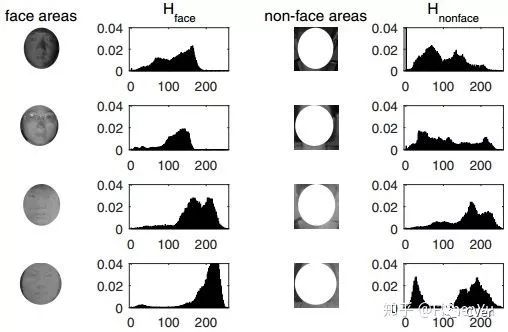

NIR人脸区域与背景区域直方图[12]

2. 结构光/ToF

由于结构光及ToF能在近距离里相对准确地进行3D人脸重构，即可得到人脸及背景的点云图及深度图，可作为精准活体检测（而不像单目RGB或双目RGB中仍需估计深度）。不过就是成本较高，看具体应用场景决定。

3. 光场 Light field

光场相机具有光学显微镜头阵列，且由于光场能描述空间中任意一点向任意方向的光线强度，出来的raw光场照片及不同重聚焦的照片，都能用于活体检测：

3.1 raw光场照片及对应的子孔径照片[14]

如下图所示，对于真实人脸的脸颊边缘的微镜图像，其像素应该是带边缘梯度分布；而对应纸张打印或屏幕攻击，其边缘像素是随机均匀分布：

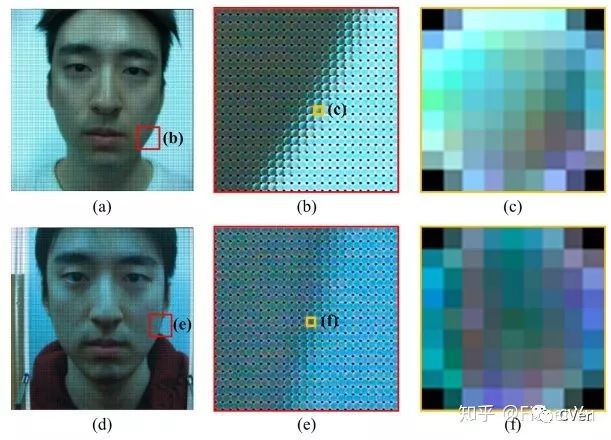

光场相机图[14]

3.2 使用一次拍照的重聚焦图像[15]

原理是可以从两张重聚焦图像的差异中，估计出深度信息；从特征提取来说，真实人脸与非活体人脸的3D人脸模型不同，可提取差异图像中的 亮度分布特征+聚焦区域锐利程度特征+频谱直方图特征。

---

至此，Face anti-spoofing 的简单Survey已完毕~

毫无疑问，对于学术界，后续方向应该是用DL学习更精细的 人脸3D特征 和 人脸微变化微动作(Motion Spoofing Noise?) 表征；而也可探索活体检测与人脸检测及人脸识别之间更紧密的关系。

对于工业界，最后倒数第二篇文章的启发很不错；更可借助近红外，结构光/ToF等硬件做到更精准。

Reference:

[1] Di Wen, Hu Han, Anil K. Jain. Face Spoof Detection with Image Distortion Analysis. IEEE Transactions on Information Forensics and Security, 2015

[2] Zinelabidine Boulkenafet, Jukka Komulainen, Abdenour Hadid. Face Spoofing Detection Using Colour Texture Analysis. IEEE TRANSACTIONS ON INFORMATION FORENSICS AND SECURITY, 2016

[3] Samarth Bharadwaj. Face Anti-spoofing via Motion Magnification and

Multifeature Videolet Aggregation, 2014

[4] Santosh Tirunagari, Norman Poh. Detection of Face Spoofing Using Visual Dynamics. IEEE TRANS. ON INFORMATION FORENSICS AND SECURIT, 2015

[5] Xiaobai Li, , Guoying Zhao. Generalized face anti-spoofing by detecting pulse

from face videos, 2016 23rd ICPR

[6] Zhenqi Xu. Learning Temporal Features Using LSTM-CNN Architecture for Face Anti-spoofing, 2015 3rd IAPR

[7] Gustavo Botelho de Souza, On the Learning of Deep Local Features for

Robust Face Spoofing Detection, 2017

[8] Yousef Atoum, Xiaoming Liu. Face Anti-Spoofing Using Patch and Depth-Based CNNs, 2017

[9] Yaojie Liu, Amin Jourabloo, Xiaoming Liu, Learning Deep Models for Face Anti-Spoofing: Binary or Auxiliary Supervision ，CVPR2018

[10] Discriminative Representation Combinations for Accurate Face Spoofing Detection ”，2018 PR，上海交大

[11] Face De-Spoofing: Anti-Spoofing via Noise Modeling, ECCV2018

[12]Xudong Sun, Context Based Face Spoofing Detection Using Active Near-Infrared Images, ICPR 2016

[13]Javier Hernandez-Ortega, Time Analysis of Pulse-based Face Anti-Spoofing in Visible and NIR, CVPR2018 workshop

[14]Sooyeon Kim, Face Liveness Detection Using a Light Field Camera, 2014

[15]Xiaohua Xie, One-snapshot Face Anti-spoofing Using a Light Field Camera, 2017
