PyTorch 源码解读之即时编译篇

2022 年 5 月 4 日 极市平台
↑ 点击 蓝字  关注极市平台

作者丨OpenMMLab@知乎(已授权)
来源丨https://zhuanlan.zhihu.com/p/361101354
编辑丨极市平台

极市导读



本文对torch中的jit模块进行了详细的解读,主要介绍了jit的两种到处方式的使用例子、IR的形式、导出IR的两种方式的源码解读以及对IR优化的简单介绍。 >>加入极市CV技术交流群,走在计算机视觉的最前沿

前言

torch 从 1.0 开始支持了 jit 模块,其大概包括以下几个部分:
  • 一种新的计算图中间表示 (Intermediate Representation),之后简称为 IR.
  • 从 Python 代码导出IR的两种方法,即 trace 与 script.
  • IR 优化以及 IR 的解释器(翻译为具体的运算 op).
这篇解读会分为以下几个部分:
  • jit 的简单介绍以及两种导出方式的使用例子
  • jit 中 IR 的形式
  • 导出 IR 的两种方式,trace 与 script 的源码解读
  • IR 优化的简单介绍

1 jit 的简单介绍以及使用例子

JIT 简介

如前言,这篇解读虽然标题是 JIT,但是真正称得上即时编译器的部分是在导出 IR 后,即优化 IR 计算图,并且解释为对应 operation 的过程,即 PyTorch jit 相关 code 带来的优化一般是计算图级别优化,比如部分运算的融合,但是对具体算子(如卷积)是没有特定优化的,其依旧调用 torch 的基础算子库.
大家也可以在导出 IR 也就是 torchscript 后,使用其他的编译优化或者解释器,如现在也有 script to a TensorRT engine, TRTtorch( https://github.com/NVIDIA/TRTorch) 转 tensorRT 的方案。

trace

给大家一个简单例子。







import torchvision.models as models resnet = torch.jit.trace(models.resnet18(), torch.rand(1,3,224,224)) output=resnet(torch.ones(1,3,224,224)) print(output) output=resnet(torch.ones(1,3,224,224)) resnet.save('resnet.pt')

output 便是我们导出的中间表示,其可以 save 下来,在其他框架使用
我们可以看下 output 中的 IR,即 torchscript 表征的计算图是什么样子的。






graph(%self.1 : __torch__.torchvision.models.resnet.___torch_mangle_194.ResNet, %input.1 : Float(1:150528, 3:50176, 224:224, 224:1, requires_grad=0, device=cpu)): %1472 : __torch__.torch.nn.modules.linear.___torch_mangle_193.Linear = prim::GetAttr[name="fc"](%self.1) %1469 : __torch__.torch.nn.modules.pooling.___torch_mangle_192.AdaptiveAvgPool2d = prim::GetAttr[name="avgpool"](%self.1) %1468 : __torch__.torch.nn.modulesjieshao.container.___torch_mangle_191.Sequential = prim::GetAttr[name="layer4"](%self.1) %1422 : __torch__.torch.nn.modules.container.___torch_mangle_175.Sequential = prim::GetAttr[name="layer3"](%self.1) .... %1556 : Tensor = prim::CallMethod[name="forward"](%1469, %1555) %1202 : int = prim::Constant[value=1]() %1203 : int = prim::Constant[value=-1]() %input : Float(1:512, 512:1, requires_grad=1, device=cpu) = aten::flatten(%1556, %1202, %1203) %1557 : Tensor = prim::CallMethod[name="forward"](%1472, %input) return (%1557)

这便是 trace 方法的使用,其核心实现的入口便是 torch.jit.trace,参数为你需要导出的 model,以及合法输入 input,其大概原理恰如其名,便是跟踪模型 inference 过程,将模型对输入进行的操作逐一记录下来,并对应到 IR 的操作,从而得到原本模型 forward 的 IR。
ote:但是这种实现方式有很明显的缺陷,PyTorch 作为动态图网络,会有很多的 input dependent 的控制流语句,根据输入的不同可能会执行情况会不同(if 或者 变长的 loop),这样就无法 trace 到完整的计算图。如下就是一个 trace
失败的 case:







if x > 2.0: r = torch.tensor(1.0) else: r = torch.tensor(2.0) return r
ftrace = torch.jit.trace(test, (torch.ones(1))) y = torch.ones(1) * 5 print(ftrace(y)) # results: tensor(2.) # 因为输入只走了的分支else
script







@torch.jit.script def foo(x, y): if x.max() > y.max(): r = x else: r = y return r
print(foo.graph)
print(foo(torch.Tensor([0]), torch.Tensor([1]))) print(foo(torch.Tensor([1]), torch.Tensor([0])))
graph(%x.1 : Tensor, %y.1 : Tensor): %3 : Tensor = aten::max(%x.1) %5 : Tensor = aten::max(%y.1) # 可以看到确实捕捉到了控制语句, %6 : Tensor = aten::gt(%3, %5) %7 : bool = aten::Bool(%6) %r : Tensor = prim::If(%7) block0(): -> (%x.1) block1(): -> (%y.1) return (%r)
tensor([1.]) tensor([1.])

script 使用是在你需要的地方 (fuction or nn.Module (默认追踪 forward 函数))挂载装饰器 torch.jit.script,其转换方式跟 trace 是完全不同的思路,script 直接解析你的 PyTorch 代码,通过语法分析解析你的逻辑为一棵语法树,然后转换为中间表示 IR。
Note: 虽然其可以解决 trace 存在无法追踪动态逻辑的问题,但是 Python 作为灵活度极高的语法, 想完整支持解析各种 Python 操作几乎是不可能的,因此我们需要额外的时间熟悉哪些写法是可以被解析的,让我们写代码的体验大打折扣。

两者结合

两者各有优势,支持灵活集合。






import torch import torch.nn as nn import torch.nn.functional as F
class MyModule(nn.Module): def __init__(self): super(MyModule, self).__init__() # torch.jit.trace produces a ScriptModule's conv1 and conv2 self.conv1 = torch.jit.trace(nn.Conv2d(1, 20, 5), torch.rand(1, 1, 16, 16)) self.conv2 = torch.jit.trace(nn.Conv2d(20, 20, 5), torch.rand(1, 20, 16, 16))
def forward(self, input): input = F.relu(self.conv1(input)) input = F.relu(self.conv2(input)) return input
scripted_module = torch.jit.script(MyModule())

因此实际使用时候,可以有如下准则:
1 大部分情况 model 只有 tensor operation,就直接无脑 tracing
2 带 control-flow (if-else, for-loop) 的,上 scripting
3 碰上 scripting 不能 handle 的语法,要么重写,要么把 tracing 和 scripting 合起来用(比如说只在有 control-flow 的代码用 scripting,其他用 tracing)

如何扩展

trace 与 script 都不能转换第三方 Python 库中的函数,尽量所有代码都使用 PyTorch 实现, 自定义 op 需要注册成 jit 操作( torch 的 op 其实也注册了),最后转成 torchscript。






TORCH_LIBRARY(my_ops, m) { m.def("warp_perspective", warp_perspective); }
更多可以参考官方教程
1 EXTENDING TORCHSCRIPT WITH CUSTOM C++ OPERATORS
https://pytorch.org/tutorials/advanced/torch_script_custom_ops.html

2 IR (torchscript)的基本表示

PyTorch 中的各种设计(parameter,计算节点等)在 torchscript 中是如何对应的呢?
这便是转换出的 IR 结果,torchscrip 以下结构组合。
名称
source code
简介



Modules
module.h
对标 nn.Module
Parameters
module.h
对标 PyTorch 的 parameter
Method
Method.h
包括 FunctionSchema 方法描述,Graph 实际计算图,GraphExecutor do the optimization and execution
FunctionSchema
function_schema.h
描述参数与返回类型
Graph
ir.h
定义 function 的具体实现,包括 Nodes,Blocks,Values
Nodes
ir.h
一个指令,如一次卷积运算,一次矩阵运算
Block
ir.h
控制语句 if,loop + list of nodes
还有 with, Value, Type







# %x.1 value graph(%x.1 : Tensor, %y.1 : Tensor): # aten::max 就是一个Node # Tensor: Type-TensorType %3 : Tensor = aten::max(%x.1) %5 : Tensor = aten::max(%y.1) %6 : Tensor = aten::gt(%3, %5) %7 : bool = aten::Bool(%6) %r : Tensor = prim::If(%7) # Blocks block0(): -> (%x.1) block1(): -> (%y.1) return (%r)

3 导出 IR 的两种方式,trace 与 script

因为其具体实现颇为复杂,粘贴的源码也仅仅保留了简单 case 跑过的分支,并且省去了绝大部分细节,读者如有需要更多细节可以自行去源码查阅。

trace 实现







func, example_inputs, optimize=None, check_trace=True, check_inputs=None, check_tolerance=1e-5, strict=True, _force_outplace=False, _module_class=None, _compilation_unit=_python_cu, ):

# 发现是nn.Module instacene forward, 追踪forward if isinstance(func, torch.nn.Module): return trace_module( func, {"forward": example_inputs}, None, check_trace, wrap_check_inputs(check_inputs), check_tolerance, strict, _force_outplace, _module_class, ) # 传进来的是某个module instance的forward if ( hasattr(func, "__self__") and isinstance(func.__self__, torch.nn.Module) and func.__name__ == "forward" ): return trace_module( func.__self__, {"forward": example_inputs}, None, check_trace, wrap_check_inputs(check_inputs), check_tolerance, strict, _force_outplace, _module_class, ) # 一个查找变量名的接口 var_lookup_fn = _create_interpreter_name_lookup_fn(0)
# C++ 入口 traced = torch._C._create_function_from_trace( name, func, example_inputs, var_lookup_fn, strict, _force_outplace )
# 检查traced 与 原func是否有差异 if check_trace: if check_inputs is not None: _check_trace( check_inputs, func, traced, check_tolerance, strict, _force_outplace, False, _module_class, ) else: _check_trace( [example_inputs], func, traced, check_tolerance, strict, _force_outplace, False, _module_class, )
return traced

我们发现经过简单的判断,代码便进入了 C++ 相关函数






traced = torch._C._create_function_from_trace( name, func, example_inputs, var_lookup_fn, strict, _force_outplace )

我们去 C++ 中看下发生了什么







std::pair<std::shared_ptr<TracingState>, Stack> trace( Stack inputs, const std::function<Stack(Stack)>& traced_fn, std::function<std::string(const Variable&)> var_name_lookup_fn, bool strict, bool force_outplace, Module* self) { try {
auto state = std::make_shared<TracingState>(); # setTracingState 将state 这个实例set下来,在之后计算节点get出来insert计算过程 setTracingState(state);
#state这个数据结构会在forward过程中存储trace到的计算过程 if (self) { Value* self_value = state->graph->insertInput(0, "self")->setType( self->_ivalue()->type()); gatherParametersAndBuffers(state, self_value, *self, {"__module"}); }
for (IValue& input : inputs) { input = addInput(state, input, input.type(), state->graph->addInput()); } auto graph = state->graph; # 将python中的变量名解析函数绑定下来 getTracingState()->lookup_var_name_fn = std::move(var_name_lookup_fn); getTracingState()->strict = strict; getTracingState()->force_outplace = force_outplace;
# 开始forward,在计算发生时,会把计算记录到state中 auto out_stack = traced_fn(inputs);
// Exit a trace, treating 'out_stack' as the outputs of the trace. These // are the variables whose values will be computed upon subsequent // invocations of the trace. size_t i = 0; for (auto& output : out_stack) { // NB: The stack is in "reverse" order, so when we pass the diagnostic // number we need to flip it based on size. state->graph->registerOutput( state->getOutput(output, out_stack.size() - i)); i++; } setTracingState(nullptr);
if (getInlineEverythingMode()) { Inline(*graph); } FixupTraceScopeBlocks(graph, self); NormalizeOps(graph); return {state, out_stack}; } catch (...) { tracer::abandon(); throw; } }

那么具体记录 operation 的过程发生在哪里呢?
pytorch/torch/csrc/jit/runtime/register_c10_ops.cpp
https://github.com/pytorch/pytorch/blob/4e976b9334acbcaa015a27d56540cd2115c2639b/torch/csrc/jit/runtime/register_c10_ops.cpp#L30







Operator createOperatorFromC10_withTracingHandledHere( const c10::OperatorHandle& op) { return Operator(op, [op](Stack& stack) { const auto input_size = op.schema().arguments().size(); const auto output_size = op.schema().returns().size();
Node* node = nullptr; std::shared_ptr<jit::tracer::TracingState> tracer_state;
// trace the input before unwrapping, otherwise we may lose // the input information if (jit::tracer::isTracing()) { # 获取 tracer_state tracer_state = jit::tracer::getTracingState(); auto symbol = Symbol::fromQualString(op.schema().name()); const auto& graph = tracer::getTracingState()->graph; node = graph->create(symbol, 0); tracer::recordSourceLocation(node); const auto& args = op.schema().arguments(); int i = 0; # 记录args for (auto iter = stack.end() - input_size; iter != stack.end(); ++iter, ++i) { // TODO we need to refactor graph APIs (e.g., addInputs) // appropriately; after that, we can get rid of the giant if-else // block we will clean this tech debt together in the following PRs auto type = args[i].type(); if (type->kind() == TypeKind::OptionalType) { if (iter->isNone()) { Value* none = graph->insertNode(graph->createNone())->output(); node->addInput(none); continue; } else { type = type->expect<OptionalType>()->getElementType(); } } if (type->isSubtypeOf(TensorType::get())) { AT_ASSERT(iter->isTensor()); tracer::addInputs(node, args[i].name().c_str(), iter->toTensor()); } else if (type->kind() == TypeKind::FloatType) { AT_ASSERT(iter->isDouble()); tracer::addInputs(node, args[i].name().c_str(), iter->toDouble()); } else if (type->kind() == TypeKind::IntType) { AT_ASSERT(iter->isInt()); tracer::addInputs(node, args[i].name().c_str(), iter->toInt()); } else if (type->kind() == TypeKind::BoolType) { AT_ASSERT(iter->isBool()); tracer::addInputs(node, args[i].name().c_str(), iter->toBool()); } else if (type->kind() == TypeKind::StringType) { AT_ASSERT(iter->isString()); tracer::addInputs(node, args[i].name().c_str(), iter->toStringRef()); } else if (type->kind() == TypeKind::NumberType) { tracer::addInputs(node, args[i].name().c_str(), iter->toScalar()); } else if (type->kind() == TypeKind::ListType) { const auto& elem_type = type->expect<ListType>()->getElementType(); if (elem_type->isSubtypeOf(TensorType::get())) { AT_ASSERT(iter->isTensorList()); auto list = iter->toTensorVector(); tracer::addInputs(node, args[i].name().c_str(), list); } else if (elem_type->kind() == TypeKind::FloatType) { AT_ASSERT(iter->isDoubleList()); // NB: now, tracer doesn't support tracing double list. We add // special handling here, since in our case, we assume that all the // doubles in the list are constants auto value = iter->toDoubleVector(); std::vector<Value*> info(value.size()); for (size_t value_index = 0; value_index < value.size(); ++value_index) { info[value_index] = graph->insertConstant(value[value_index]); tracer::recordSourceLocation(info[value_index]->node()); } node->addInput( graph ->insertNode(graph->createList(jit::FloatType::get(), info)) ->output()); } else if (elem_type->kind() == TypeKind::IntType) { AT_ASSERT(iter->isIntList()); tracer::addInputs( node, args[i].name().c_str(), iter->toIntVector()); } else if (elem_type->kind() == TypeKind::BoolType) { AT_ASSERT(iter->isBoolList()); tracer::addInputs( node, args[i].name().c_str(), iter->toBoolList().vec()); } else { throw std::runtime_error( "unsupported input list type: " + elem_type->str()); } } else if (iter->isObject()) { tracer::addInputs(node, args[i].name().c_str(), iter->toObject()); } else { throw std::runtime_error("unsupported input type: " + type->str()); } } # node嵌入graph graph->insertNode(node);
jit::tracer::setTracingState(nullptr); }

可以看到,在具体运算发生时,会使用 getTracingState() 得到 forward 开始去创建的 state,然后看到根据 op.schema().name() 得到计算类型(比如相加),根据计算类型通过 createNone 方法创建一个计算节点,然后创建计算输入,最后把计算 node insert 到 graph 中,完成一次对计算的记录。

script

因为 script 得到 IR 的方式是解析源码,因此对于不同的代码形式会略有不同(函数,class,nn.Module的instance):1 Python 函数 简化后 code







def script(obj, optimize=None, _frames_up=0, _rcb=None): # fucntion 分支 if hasattr(obj, "__script_if_tracing_wrapper"): obj = obj.__original_fn _rcb = _jit_internal.createResolutionCallbackFromClosure(obj)
# 检查重载 _check_directly_compile_overloaded(obj) # 是否之前被script过了 maybe_already_compiled_fn = _try_get_jit_cached_function(obj) if maybe_already_compiled_fn: return maybe_already_compiled_fn # 得到ast语法树 ast = get_jit_def(obj, obj.__name__) if _rcb is None: _rcb = _jit_internal.createResolutionCallbackFromClosure(obj) #c++ 入口,根据ast得到ir fn = torch._C._jit_script_compile( qualified_name, ast, _rcb, get_default_args(obj) ) # Forward docstrings fn.__doc__ = obj.__doc__ # cache起来 _set_jit_function_cache(obj, fn) return fn

我们看下 get_jit_def( https://github.com/pytorch/pytorch/blob/58eb23378f2a376565a66ac32c93a316c45b6131/torch/jit/frontend.py#L225) 是如何得到 jit 规定的 ast 语法树的
仅保留逻辑代码,细节删掉







def get_jit_def(fn, def_name, self_name=None):
# 得到源代码的一些信息 sourcelines, file_lineno, filename = get_source_lines_and_file(fn, torch._C.ErrorReport.call_stack()) sourcelines = normalize_source_lines(sourcelines) source = dedent_src ''.join(sourcelines) # dedent_src 为包含了要script函数的字符串 dedent_src = dedent(source) # 调用python ast包将字符串解析为Python的ast py_ast = ast.parse(dedent_src)
# 得到python类型注释 type_line = torch.jit.annotations.get_type_line(source) #ctx中包含了函数所有原信息 ctx = SourceContext(source, filename, file_lineno, leading_whitespace_len, True) fn_def = py_ast.body[0]
# build_def将python 的ast 转化为torchjit 使用的ast格式 return build_def(ctx, fn_def, type_line, def_name, self_name=self_name)

用一个简单的例子给大家解释下 py_ast.body[0] 是什么







import ast ... func_def= \ ... """def test(a): ... a = a + 2 ... return a + 1""" ... results = ast.parse(func_def)

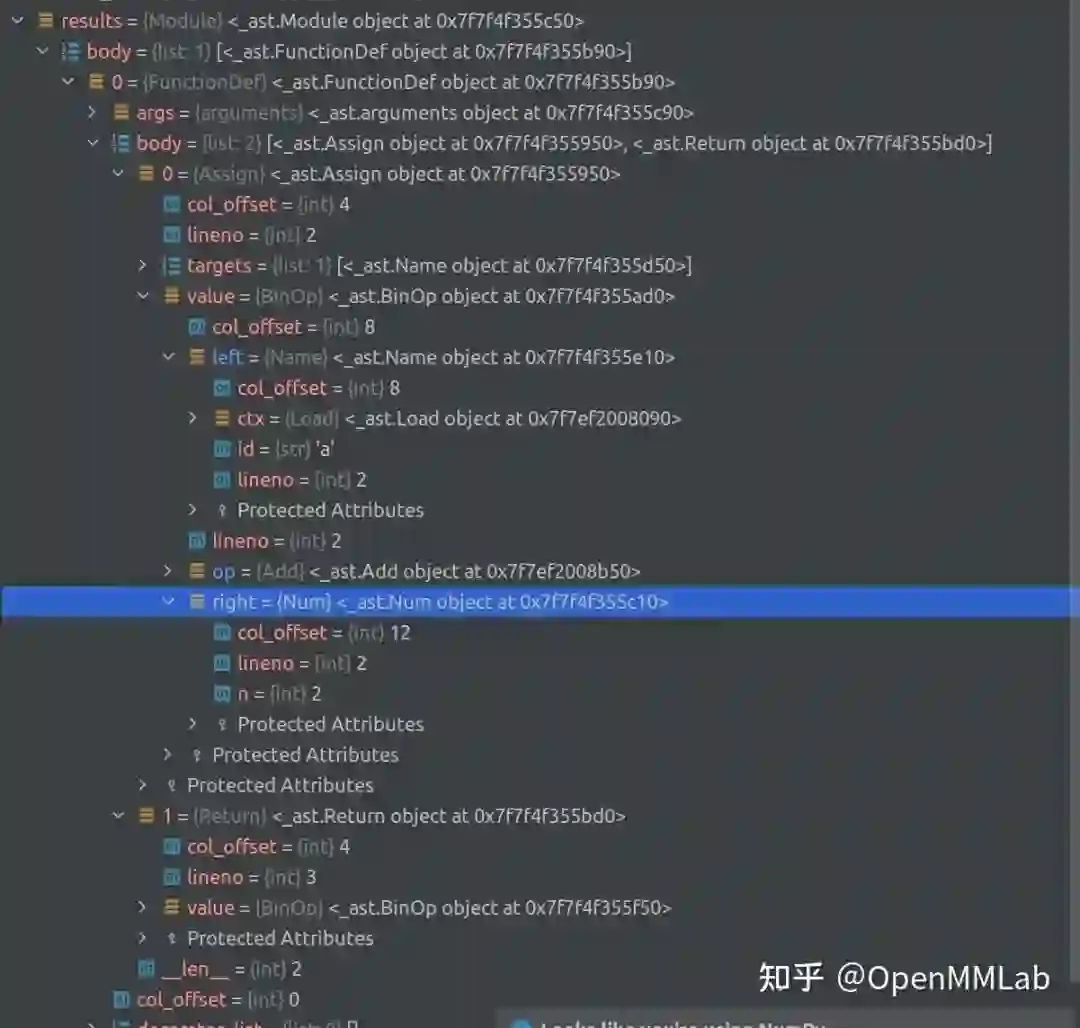

Python 解析出的 AST
可见,ast.body 是一个 list,其长度等于解析的 string 中包含的函数的个数,我们看第一个元素,其中 value 是一个
Binop具体为一个 Add,left 是 Name类型, id `a,right是 Num,也就是2,这个 Binop即解析的 a = a + 2
因为我们 get_source_lines_and_file 返回的一定是一个 single top-level function, 因此我们直接取用第 0 个元素,即 py_ast.body[0] 就可以了。
接下来看 build_def是如何将 Python 的 ast 转化为自己需要的 ast 的。
进入 buid_def






def build_def(ctx, py_def, type_line, def_name, self_name=None): .... return Def(Ident(r, def_name), decl, build_stmts(ctx, body))

因为 ctx 包含 source code 所有信息, body 是 Python ast 解析结果,那么 build_stmts中应该包含我们想要的答案。
我们用例子中 a+2为例看会怎么转换,这部分可见 frontend.py
https://github.com/pytorch/pytorch/blob/58eb23378f2a376565a66ac32c93a316c45b6131/torch/jit/frontend.py#L528
关于 StmtBuilder







from torch._C._jit_tree_views import ( ClassDef, Ident, Stmt, Decl, Def, Var, EmptyTypeAnnotation, Param, ExprStmt, Assign, Delete, Return, Raise, Assert, AugAssign, While, For, If, Pass, Break, Continue, Apply, Dots, Select, TrueLiteral, FalseLiteral, NoneLiteral, Starred, ListLiteral, TupleLiteral, DictLiteral, Const, StringLiteral, ListComp, Attribute, BinOp, UnaryOp, SliceExpr, Subscript, TernaryIf, With, WithItem, Property, DictComp, ) # jit中定义的ast基本结构
def build_stmts(ctx, stmts): #发现其调用了`build_stmt` stmts = [build_stmt(ctx, s) for s in stmts] return list(filter(None, stmts))
#`build_stmt` 是一个StmtBuilder()的instance build_stmt = StmtBuilder() build_expr = ExprBuilder()
class Builder(object): def __call__(self, ctx, node): # 可见会根据解析出的ast的类型返回相应的build方法,从截图可以看到`a+2`是一个`Assign`类型 # 因此会调用build_Assign method = getattr(self, 'build_' + node.__class__.__name__, None) if method is None: raise UnsupportedNodeError(ctx, node) return method(ctx, node)
class StmtBuilder(Builder): @staticmethod def build_Assign(ctx, stmt): # 截图可以看到stmt.value是一个Binop # build_expr是ExprBuilder的INSTANCE,其会调用`build_BinOp` rhs = build_expr(ctx, stmt.value) lhs = [build_expr(ctx, x) for x in stmt.targets] return Assign(lhs, rhs)
@staticmethod def build_Expr(ctx, stmt): # Binop value = stmt.value if value.__class__.__name__ == 'Str': # If a statement is a string literal expression, # then it is a docstring. Just ignore it. return None else: return ExprStmt(build_expr(ctx, value))
class ExprBuilder(Builder): binop_map = { ast.Add: '+', ast.Sub: '-', ast.Mult: '*', ast.Div: '/', ast.Pow: '**', ast.Mod: '%', ast.FloorDiv: '//', ast.BitAnd: '&', ast.BitXor: '^', ast.BitOr: '|', ast.LShift: '<<', ast.RShift: '>>', } @staticmethod def build_BinOp(ctx, expr): #expr.left是个`Name`调用build_Name lhs = build_expr(ctx, expr.left) rhs = build_expr(ctx, expr.right) op = type(expr.op) # 转化为约定的代表运算类型的string 符号 op_token = ExprBuilder.binop_map.get(op) return BinOp(op_token, lhs, rhs)

最终转化为的格式,类似于 S-expression.( https://en.wikipedia.org/wiki/S-expression






(def (ident test) (decl (list (param (ident a) (option) (option) (False))) (option)) (list (assign (list (variable (ident a))) (option (+ (variable (ident a)) (const 2))) (option)) (return (+ (variable (ident a)) (const 1)))))

好的,我们已经得到得到jit约定的 AST 树了,接下来我们要进入 torch._C._jit_script_compile查看如何将这样的 ast 树转化为 IR.
C++ 入口为 script_compile_function






static StrongFunctionPtr script_compile_function( const c10::QualifiedName& name, const Def& def, const FunctionDefaults& defaults, const ResolutionCallback& rcb) { # def 中包含ast,跟着它就能找到答案 auto cu = get_python_cu(); #看来是get_python_cu这个类中的define函数完成的 auto defined_functions = cu->define( QualifiedName(name.prefix()), /*properties=*/{}, /*propResolvers=*/{}, {def}, {pythonResolver(rcb)}, nullptr, true); TORCH_INTERNAL_ASSERT(defined_functions.size() == 1); auto& defined = defined_functions[0]; defined->setSchema(getSchemaWithNameAndDefaults( def.range(), defined->getSchema(), def.name().name(), defaults)); StrongFunctionPtr ret(std::move(cu), defined); didFinishEmitFunction(ret); return ret; } # 发现只是wapper了下CompilationUnit inline std::shared_ptr<CompilationUnit> get_python_cu() { return py::module::import("torch.jit._state") .attr("_python_cu") .cast<std::shared_ptr<CompilationUnit>>(); }
#关于compilation_unit #/torch/csrc/jit/api/compilation_unit.h // for historic reasons, these are defined in ir_emitter.cpp // Returns the list of Functions just defined. std::vector<Function*> define( const c10::optional<c10::QualifiedName>& prefix, const std::vector<Property>& properties, const std::vector<ResolverPtr>& propResolvers, const std::vector<Def>& definitions, const std::vector<ResolverPtr>& defResolvers, /* determines how we handle free variables in each definition*/ // if non-null, the first argument to each def, is bound to this value const Self* self, // see [name mangling] bool shouldMangle = false); #实现在torch/csrc/jit/frontend/ir_emitter.cpp std::unique_ptr<Function> CompilationUnit::define( const c10::optional<QualifiedName>& prefix, const Def& def, const ResolverPtr& resolver, const Self* self, const std::unordered_map<std::string, Function*>& function_table, bool shouldMangle) const {
auto _resolver = resolver; ..... auto creator = [def, _resolver, self](Function& method) { .... ##核心代码to_ir to_ir(def, _resolver, self, method); };
auto fn = torch::make_unique<GraphFunction>( std::move(name), std::make_shared<Graph>(), creator); return fn; }

我们跟随 def,找到了一个转化为 IR 的关键的 struct to_ir ,其输入中有 def,也就是 ast,_resolver 是 Python 中传过来的解析名字的函数,我们可以在内部找到关键部分






to_ir( const Def& def, ResolverPtr resolver_, const Self* self, Function& method) // method being constructed : method(method), graph(method.graph()), resolver(std::move(resolver_)), typeParser_(resolver), environment_stack(nullptr) { AT_ASSERT(resolver); pushFrame(graph->block(), /*starts_def=*/true);
#emitDef 中会调用emitStatements method.setSchema(emitDef(def, self, graph->block())); ConvertToSSA(graph); CanonicalizeModifiedLoops(graph); NormalizeOps(graph); runCleanupPasses(graph); } private: #在to_ir 的private中我们可以看到Graph Function这些我们之前介绍的IR的组成部分 Function& method; std::shared_ptr<Graph> graph; ResolverPtr resolver; std::unordered_map<int64_t, Value*> integral_constants;
#emitDef 中会调用emitStatements FunctionSchema emitDef(const Def& def, const Self* self, Block* block) { ...... // body auto stmts_list = def.statements(); emitStatements(stmts_list.begin(), stmts_list.end()); ........ } void emitStatements( List<Stmt>::const_iterator begin, List<Stmt>::const_iterator end) { for (; begin != end; ++begin) { auto stmt = *begin; ErrorReport::CallStack::update_pending_range(stmt.range()); switch (stmt.kind()) { case TK_IF: emitIf(If(stmt)); break; case TK_WHILE: emitWhile(While(stmt)); break; case TK_FOR: emitFor(For(stmt)); break; case TK_ASSIGN: emitAssignment(Assign(stmt)); ................. break; default: throw ErrorReport(stmt) << "Unrecognized statement kind " << kindToString(stmt.kind()); } // Found an exit statement in this block. The remaining statements aren't // reachable so we don't emit them. if (exit_blocks.count(environment_stack->block())) return; } } 我们可以看到根据stmt.kind(),会进入而各种emit里面,其中一定可以找到 graph->insertNode(graph->create(.....)); 类似的操作,对应我们建立IR graph

以上是我们以一个 function 为例子,接下来我们以 script 一个 module 为例,其有一些独有的挑战,因为有一些变量的指代,是需要初始化后才知道的,同时,我们希望 script 完的 module 对外还能保持一样的接口,即可以正常访问原有 module 的属性,那么应该怎么做呢?
  1. 在 module 原有的 init 结束后随即开始完整的 script forward 函数,替换涉及到的所有函数为 script 后的函数
  2. 如何正常访问原有的属性
如何在一个类的 init 函数后面绑定行为呢,我们想到 metaclass,torch.jit 实现了 ScriptMeta这个 metaclass。



class MyModule(torch.jit.ScriptModule): @torch.jit.script_method def f(self.x): return x * x @torch.jit.script_method def forward(self, x): return x + self.f(x)
关于script_method
def script_method(fn):
_rcb = _jit_internal.createResolutionCallbackFromFrame(frames_up=2) ast = get_jit_def(fn, fn.__name__, self_name="ScriptModule") #暂时没有script,只是返回包含ast的nametuple return ScriptMethodStub(_rcb, ast, fn)
ScriptMethodStub = collections.namedtuple('ScriptMethodStub', ('resolution_callback', 'def_', 'original_method'))
1 移除所有script_method属性被(@script_method修饰的方法),确保访问到的是script function 2 修改module_init_,确保moduleself.param或者self.module初始化后立即编译所有的script_method, 从而生成的instance的forward已经被替换
class ScriptMeta(type): def __init__(cls, name, bases, attrs): # noqa: B902 # cls ScriptMeta的instance,是一个类如ScriptModule cls._methods: Dict[str, Any] = {} cls._constants_set = set(getattr(cls, "__constants__", ())) for base in reversed(bases): # 还记得吗trace的module也是有一个_methods的属性 for k, v in getattr(base, "_methods", {}).items(): cls._methods[k] = v base_constants = getattr(base, "_constants_set", set()) cls._constants_set = cls._constants_set.union(base_constants)
# 找到现在所有被@script_method修饰的方法,放到_method,并删除原有attr # init后之后统一script for k, v in sorted(attrs.items()): if isinstance(v, ScriptMethodStub): delattr(cls, k) cls._methods[v.original_method.__name__] = v

original_init = getattr(cls, "__init__", lambda self: None)
# 此处实现了init结束后,调用create_script_module进行script @functools.wraps(original_init) def init_then_script(self, *args, **kwargs): # 此处的self为instance num_methods = len(cls._methods) original_init(self, *args, **kwargs) added_methods_in_init = len(cls._methods) > num_methods
if type(self) == cls: # 选取需要script的method def make_stubs(module): cls = type(module) if hasattr(cls, "_methods"): return [v for k, v in sorted(cls._methods.items())] else: # infer_methods_to_compile 是一个选取要script函数的函数 return infer_methods_to_compile(module) # 讲所有script_method一块编译为_actual_script_module属性
self.__dict__[ "_actual_script_module" ] = torch.jit._recursive.create_script_module(self, make_stubs, share_types=not added_methods_in_init)
# Delete the Python attributes that now shadow the ScriptModule # ones, so that __getattr__ and __setattr__ will properly find # the scripted versions. concrete_type = self._actual_script_module._concrete_type for name in concrete_type.get_attributes(): delattr(self, name) for name, _ in concrete_type.get_modules(): delattr(self, name) for name in ("_parameters", "_buffers", "_modules"): delattr(self, name)
cls.__init__ = init_then_script # type: ignore
return super(ScriptMeta, cls).__init__(name, bases, attrs)
class _CachedForward(object): def __get__(self, obj, cls): return self.__getattr__("forward") # type: ignore
class ScriptModule(with_metaclass(ScriptMeta, Module)): # type: ignore
def __init__(self): super(ScriptModule, self).__init__()
forward = _CachedForward() # 想访问module的attr,返回_actual_script_module的attr def __getattr__(self, attr): if "_actual_script_module" not in self.__dict__: return super(ScriptModule, self).__getattr__(attr) return getattr(self._actual_script_module, attr)
def __setattr__(self, attr, value): if "_actual_script_module" not in self.__dict__: # Unwrap torch.jit.Attribute into a regular setattr + recording # the provided type in __annotations__. # # This ensures that if we use the attr again in `__init__`, it # will look like the actual value, not an instance of Attribute. if isinstance(value, Attribute): if "__annotations__" not in self.__class__.__dict__: self.__class__.__annotations__ = {} self.__annotations__[attr] = value.type value = value.value return super(ScriptModule, self).__setattr__(attr, value)
setattr(self._actual_script_module, attr, value)
        ...
关于 create_script_module 函数会 script method 然后返回一个 RecursiveScriptModule,但是其逻辑较为复杂,在此不再展开。

关于 getattribute vs getattr

当访问某个实例属性时,getattribute 会被无条件调用,当这个属性不存在,则会调用 getattr,如未实现自己的 getattr 方法,会抛出 AttributeError 提示找不到这个属性,如果自定义了自己 getattr 方法的话方法会在这种找不到属性的情况下被调用。

4 IR优化的简单介绍

jit 一般涉及如下优化: loop unrolling peephole optimization constant propagation DCE fusion inlining... 我们看如下例子:







def test(x): # Dead code Elimination for i in range(1000): y = x + 1 for i in range(100): #peephole optimization x = x.t() x = x.t() return x.sum()
opt_test = torch.jit.script(test) s = time() inputs = torch.ones(4,4).cuda() s = time() for i in range(10000): test(inputs) print(time()-s) # 95s s = time() for i in range(10000): opt_test(inputs) print(time()-s) # 0.13s print(opt_test.graph) print(opt_test.graph_for(inputs)) 95.13823795318604 0.13010907173156738 graph(%x.1 : Tensor): %22 : None = prim::Constant() %13 : bool = prim::Constant[value=1]() # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:10:4 %10 : int = prim::Constant[value=100]() # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:10:19 %x : Tensor = prim::Loop(%10, %13, %x.1) # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:10:4 block0(%i : int, %x.10 : Tensor): %x.4 : Tensor = aten::t(%x.10) # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:11:12 %x.7 : Tensor = aten::t(%x.4) # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:12:12 -> (%13, %x.7) %23 : Tensor = aten::sum(%x, %22) # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:13:11 return (%23)
graph(%x.1 : Tensor): %1 : None = prim::Constant() %2 : Tensor = aten::sum(%x.1, %1) # /home/SENSETIME/zhangshilong/PycharmProjects/pythonProject/opt.py:13:11 return (%2)

关于 IR 计算图优化

IR 的 Method 中内置 GraphExecutor object,创建于第一次执行的时候,负责优化。
文件 pytorch-master/torch/csrc/jit/api/method.h scritp_method 的 C++ 原型里






GraphExecutor& get_executor() { return function_->get_executor(); }

GraphExecutor 的定义在/torch/csrc/jit/runtime/graph_executor.cpp,可见其由 graph 产生,定义了 run 方法执行






GraphExecutor::GraphExecutor( const std::shared_ptr<Graph>& graph, std::string function_name) : pImpl( IsNewExecutorEnabled() ? dynamic_cast<GraphExecutorImplBase*>( new ProfilingGraphExecutorImpl( graph, std::move(function_name))) : dynamic_cast<GraphExecutorImplBase*>( new GraphExecutorImpl(graph, std::move(function_name)))) {} std::shared_ptr<Graph> GraphExecutor::graph() const { return pImpl->graph; } const ExecutionPlan& GraphExecutor::getPlanFor( Stack& inputs, size_t remaining_bailout_depth) { return pImpl->getPlanFor(inputs, remaining_bailout_depth); }
std::shared_ptr<GraphExecutorImplBase> pImpl; .....
关于GraphExecutorImplBase,/torch/csrc/jit/runtime/graph_executor.cpp const ExecutionPlan& getOrCompile(const Stack& stack) { ..... auto plan = compileSpec(spec);
} } # compileSpec 会返回一个plan ExecutionPlan compileSpec(const ArgumentSpec& spec) { auto opt_graph = graph->copy(); GRAPH_DUMP("Optimizing the following function:", opt_graph); arg_spec_creator_.specializeTypes(*opt_graph, spec);
// Phase 0. Inline functions, then clean up any artifacts that the inliner // left in that may inhibit optimization ..... runRequiredPasses(opt_graph); GRAPH_DEBUG( "After runRequiredPasses, before ConstantPropagation\n", *opt_graph);
// Phase 2. Propagate detailed information about the spec through the // graph (enabled more specializations in later passes). // Shape propagation sometimes depends on certain arguments being // constants, and constant propagation doesn't need shape // information anyway, so it's better to run it first. ConstantPropagation(opt_graph); GRAPH_DEBUG( "After ConstantPropagation, before PropagateInputShapes\n", *opt_graph); PropagateInputShapes(opt_graph); GRAPH_DEBUG( "After PropagateInputShapes, before PropagateRequiresGrad\n", *opt_graph); PropagateRequiresGrad(opt_graph); GRAPH_DEBUG( "After PropagateRequiresGrad, before runOptimization\n", *opt_graph);
// Phase 3. Run differentiable optimizations (i.e. simple graph rewrites // that we can still execute using autograd). runOptimization(opt_graph); .....各种优化 return ExecutionPlan(opt_graph, function_name_); }

这些优化在 torch/csrc/jit/passes/ 文件夹 torch/csrc/jit/passes/dead_code_elimination.cpp /torch/csrc/jit/passes/fuse_linear.cpp torch/csrc/jit/passes/remove_dropout.cpp torch/csrc/jit/passes/fold_conv_bn.cpp

参考:

1. INTRODUCTION TO TORCHSCRIPT(https://pytorch.org/tutorials/beginner/Intro_to_TorchScript_tutorial.html)
2. PyTorch 部署_TorchScript(https://zhuanlan.zhihu.com/p/135911580)
3. pytorch_wiki(https://github.com/pytorch/pytorch/wiki)
4. PyTorch-JIT-Source-Code-Read-Note(https://zasdfgbnm.github.io/2018/09/20/PyTorch-JIT-Source-Code-Read-Note/)
5. Abstract_syntax_tree(https://en.wikipedia.org/wiki/Abstract_syntax_tree)
作者:因本人卑微的算法调参侠一枚,对于部署了解不深。如有纰漏,望评论区不吝指正。


公众号后台回复“目标检测综述”获取目标检测二十年综述下载~

△点击卡片关注极市平台,获取 最新CV干货


极市干货
数据集资源汇总: 90+深度学习开源数据集整理|包括目标检测、工业缺陷、图像分割等多个方向
实操教程 实操教程|Pytorch转ONNX详解一文解决样本不均衡(全)
CVPR 2022: CVPR'22 最新132篇论文分方向整理 CVPR'22 最新106篇论文分方向整理


CV技术社群邀请函 #

△长按添加极市小助手
添加极市小助手微信(ID : cvmart4)

备注:姓名-学校/公司-研究方向-城市(如:小极-北大-目标检测-深圳)


即可申请加入极市目标检测/图像分割/工业检测/人脸/医学影像/3D/SLAM/自动驾驶/超分辨率/姿态估计/ReID/GAN/图像增强/OCR/视频理解等技术交流群


每月大咖直播分享、真实项目需求对接、求职内推、算法竞赛、干货资讯汇总、与 10000+来自港科大、北大、清华、中科院、CMU、腾讯、百度等名校名企视觉开发者互动交流~



觉得有用麻烦给个在看啦~
登录查看更多
0

相关内容

ICLR 2022 | BEIT论文解读:将MLM无监督预训练应用到CV领域
专知会员服务
32+阅读 · 2022年3月24日
专知会员服务
82+阅读 · 2020年9月27日
【实用书】学习用Python编写代码进行数据分析,103页pdf
专知会员服务
192+阅读 · 2020年6月29日
《深度学习》圣经花书的数学推导、原理与Python代码实现
《动手学深度学习》(Dive into Deep Learning)PyTorch实现
专知会员服务
119+阅读 · 2019年12月31日
【书籍】深度学习框架:PyTorch入门与实践(附代码)
专知会员服务
163+阅读 · 2019年10月28日
实操教程|Pytorch转ONNX详解
极市平台
3+阅读 · 2022年4月4日
Pytorch Lightning 完全攻略
极市平台
0+阅读 · 2022年1月19日
Tensorrt踩坑日记 | python、pytorch 转 onnx 推理加速
极市平台
15+阅读 · 2021年12月24日
pytorch学习 | 提取参数及自定义初始化
极市平台
0+阅读 · 2021年12月21日
实践教程 | 浅谈 PyTorch 中的 tensor 及使用
极市平台
1+阅读 · 2021年12月14日
基于Pytorch的动态卷积复现
极市平台
2+阅读 · 2021年11月7日
详解PyTorch编译并调用自定义CUDA算子的三种方式
极市平台
0+阅读 · 2021年11月6日
深度学习Pytorch框架Tensor张量
极市平台
0+阅读 · 2021年11月1日
PyTorch 源码解读之 torch.serialization & torch.hub
极市平台
7+阅读 · 2021年10月27日
13个你一定要知道的PyTorch特性
极市平台
0+阅读 · 2021年10月20日
国家自然科学基金
0+阅读 · 2014年12月31日
国家自然科学基金
0+阅读 · 2014年12月31日
国家自然科学基金
0+阅读 · 2012年12月31日
国家自然科学基金
0+阅读 · 2012年12月31日
国家自然科学基金
0+阅读 · 2012年12月31日
国家自然科学基金
0+阅读 · 2011年12月31日
国家自然科学基金
0+阅读 · 2008年12月31日
Arxiv
0+阅读 · 2022年6月23日
VIP会员
相关VIP内容
ICLR 2022 | BEIT论文解读:将MLM无监督预训练应用到CV领域
专知会员服务
32+阅读 · 2022年3月24日
专知会员服务
82+阅读 · 2020年9月27日
【实用书】学习用Python编写代码进行数据分析,103页pdf
专知会员服务
192+阅读 · 2020年6月29日
《深度学习》圣经花书的数学推导、原理与Python代码实现
《动手学深度学习》(Dive into Deep Learning)PyTorch实现
专知会员服务
119+阅读 · 2019年12月31日
【书籍】深度学习框架:PyTorch入门与实践(附代码)
专知会员服务
163+阅读 · 2019年10月28日
相关资讯
实操教程|Pytorch转ONNX详解
极市平台
3+阅读 · 2022年4月4日
Pytorch Lightning 完全攻略
极市平台
0+阅读 · 2022年1月19日
Tensorrt踩坑日记 | python、pytorch 转 onnx 推理加速
极市平台
15+阅读 · 2021年12月24日
pytorch学习 | 提取参数及自定义初始化
极市平台
0+阅读 · 2021年12月21日
实践教程 | 浅谈 PyTorch 中的 tensor 及使用
极市平台
1+阅读 · 2021年12月14日
基于Pytorch的动态卷积复现
极市平台
2+阅读 · 2021年11月7日
详解PyTorch编译并调用自定义CUDA算子的三种方式
极市平台
0+阅读 · 2021年11月6日
深度学习Pytorch框架Tensor张量
极市平台
0+阅读 · 2021年11月1日
PyTorch 源码解读之 torch.serialization & torch.hub
极市平台
7+阅读 · 2021年10月27日
13个你一定要知道的PyTorch特性
极市平台
0+阅读 · 2021年10月20日
相关基金
国家自然科学基金
0+阅读 · 2014年12月31日
国家自然科学基金
0+阅读 · 2014年12月31日
国家自然科学基金
0+阅读 · 2012年12月31日
国家自然科学基金
0+阅读 · 2012年12月31日
国家自然科学基金
0+阅读 · 2012年12月31日
国家自然科学基金
0+阅读 · 2011年12月31日
国家自然科学基金
0+阅读 · 2008年12月31日
Top
微信扫码咨询专知VIP会员
