EA团队建模操作（二）

三、需要版本控制的模型共享

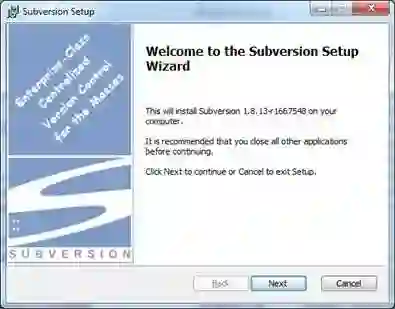

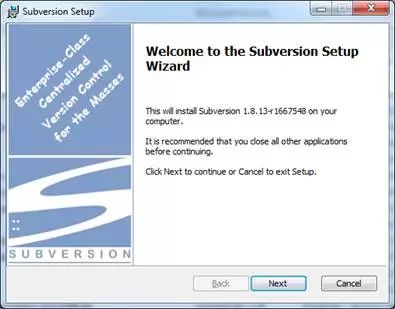

【步骤1】下载Subversion，地址：https://subversion.apache.org/。

【步骤2】双击安装文件（本文是Setup-Subversion-1.8.13.msi）。

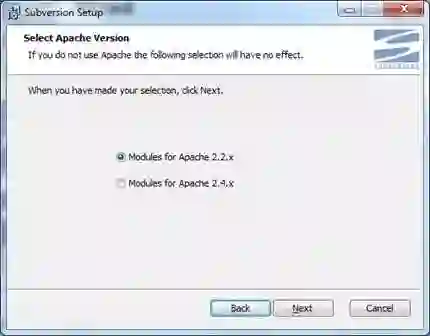

【步骤3】单击Next。

【步骤4】单击Next。

【步骤5】单击Next。

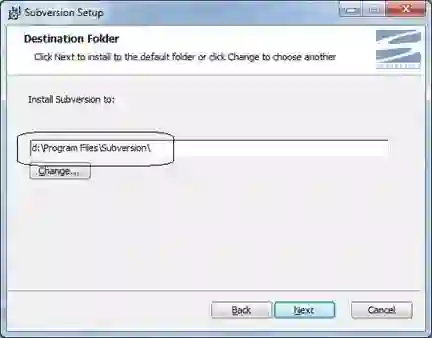

【步骤6】设定好安装目录，单击Next。

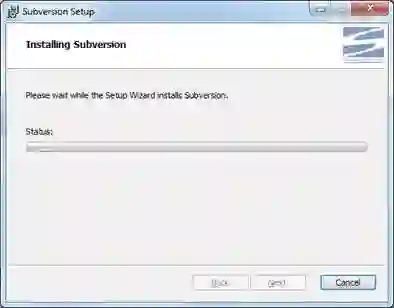

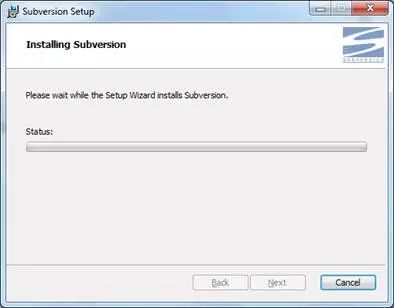

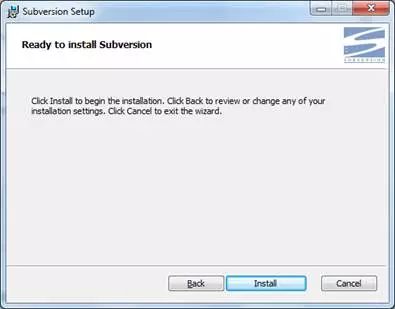

【步骤8】单击Install。

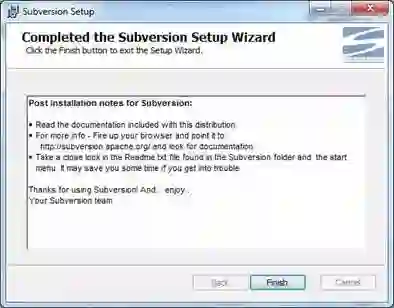

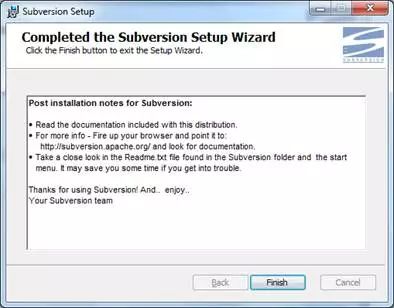

【步骤9】单击Finish。

【步骤10】下载TortoiseSVN，地址http://tortoisesvn.net/。

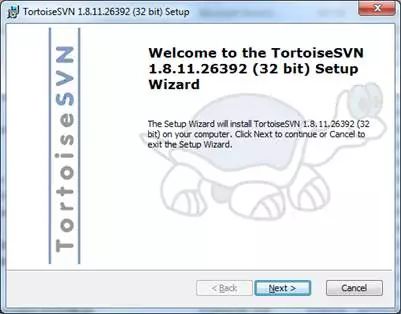

【步骤11】双击安装文件（本文为TortoiseSVN-1.8.11.26392-win32-svn-1.8.13.msi）。

【步骤12】单击Next。

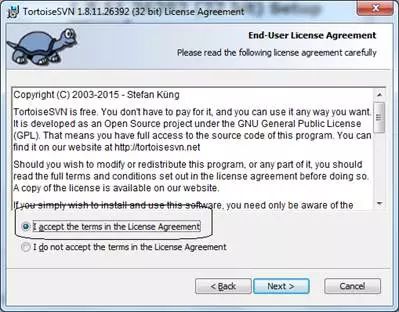

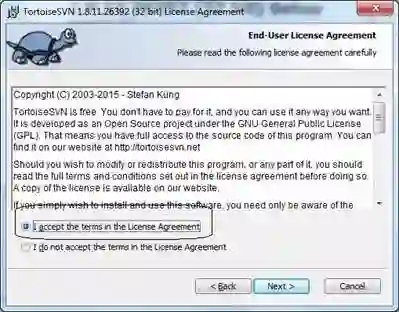

【步骤13】勾选“I accept……”，单击Next。

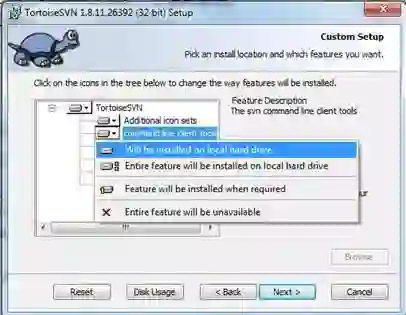

【步骤14】选择安装“command line client tools”，单击Next。

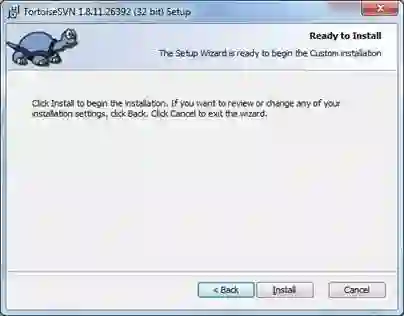

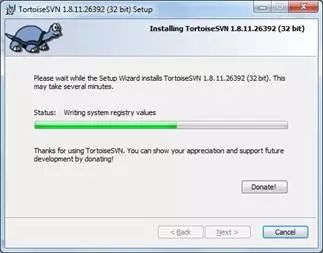

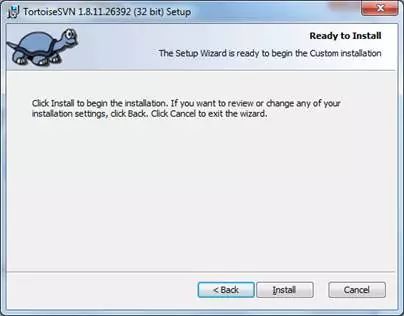

【步骤15】单击Install。

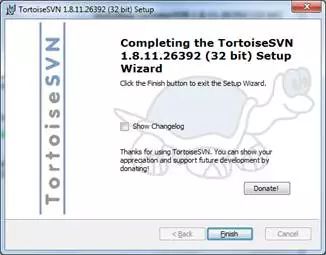

【步骤16】单击Finish。

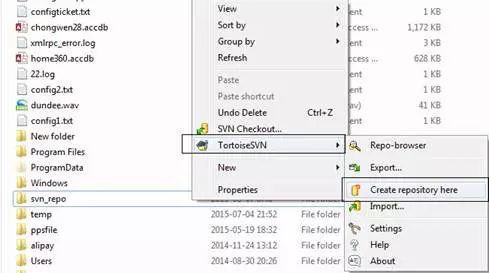

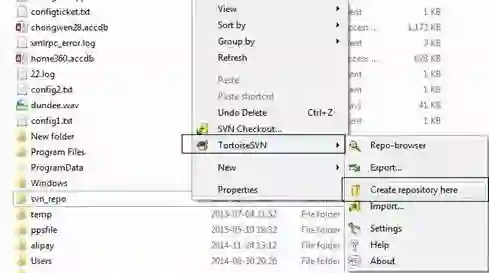

【步骤17】在C盘（其他盘也可以）创建文件夹svn_repo。在svn_repo文件夹图标上右击，在快捷菜单选择TortoiseSVN|Create repository here。

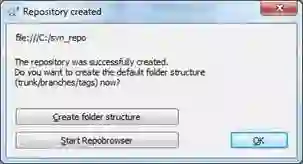

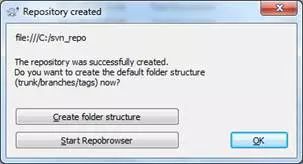

【步骤18】单击OK。

【步骤19】在C盘创建名为work的文件夹，右击work文件夹内的空白处，在快捷菜单选择SVN Checkout。

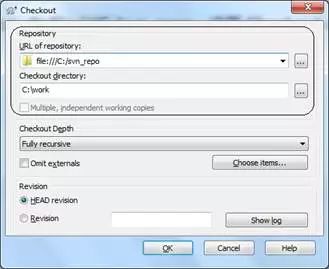

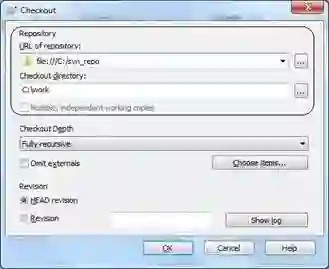

【步骤20】在对话框中设置URL of repository为file:///C:/svn_repo，设置Checkout directory为C:\work。单击OK。

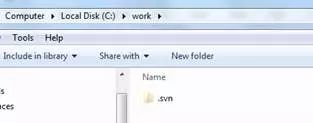

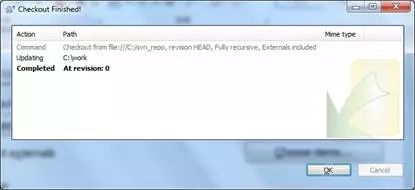

【步骤21】单击OK，可以看到work文件夹下有.svn子文件夹。

【步骤22】在C:\work文件夹下建立子文件夹youma。

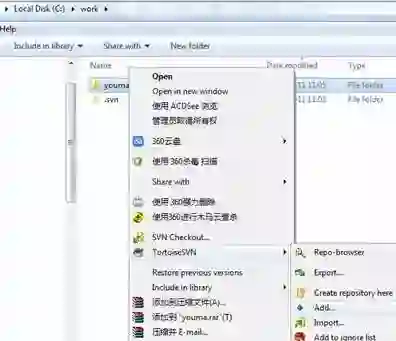

【步骤23】右击youma文件夹的图标，在快捷菜单选择TortoiseSVN|Add。

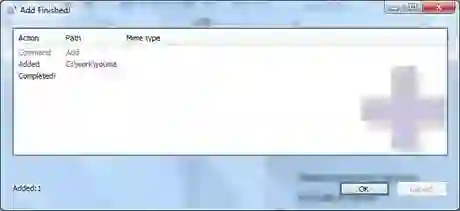

【步骤24】单击OK。

【步骤25】单击OK。

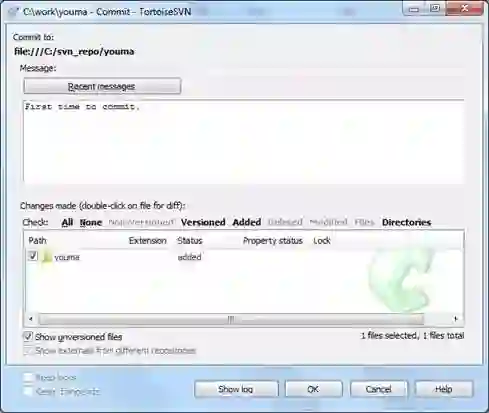

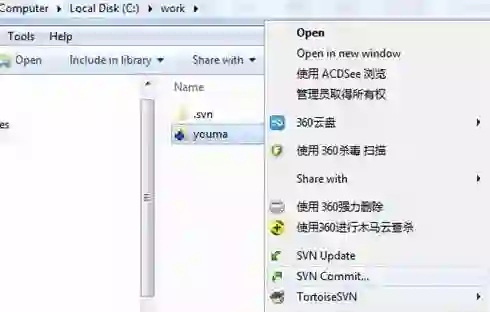

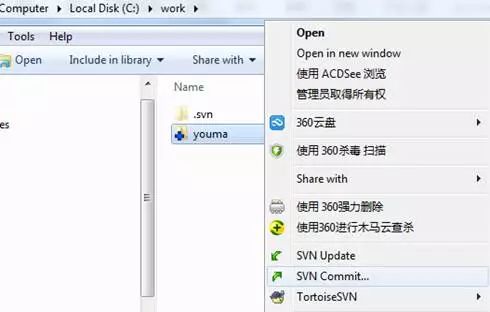

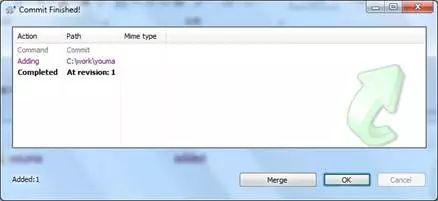

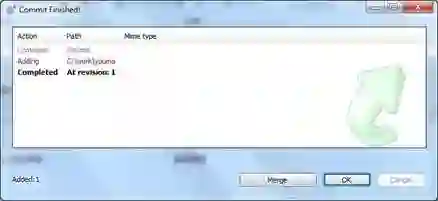

【步骤26】右击文件夹youma的图标，在快捷菜单选择SVN Commit。在对话框的说明栏输入说明文字，例如“First time to commit”，单击OK。

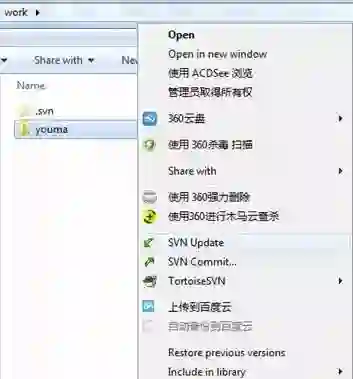

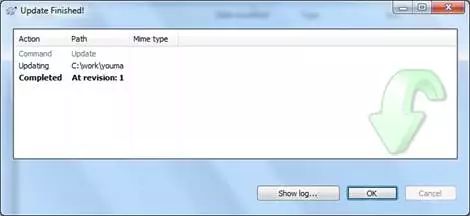

【步骤27】右击文件夹youma，在快捷菜单中选择SVN Update。

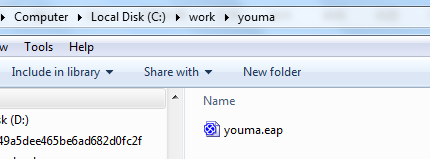

【步骤28】在youma文件夹中放入已准备好的模型文件youma.eap

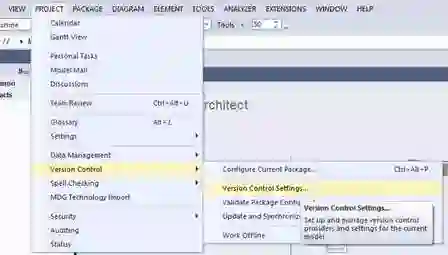

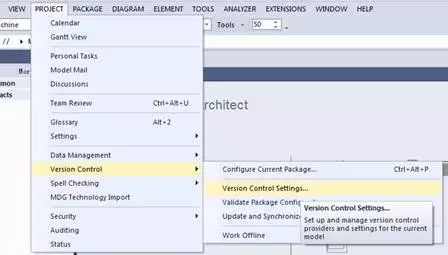

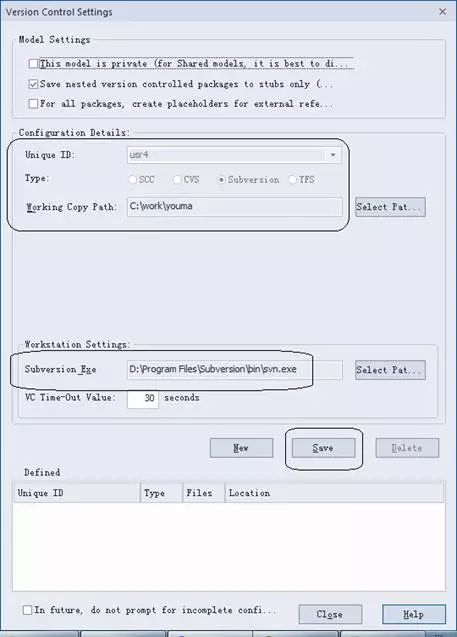

【步骤29】双击youma.eap，从主菜单选择Project | Version Control | Version Control Settings，分别照图上设置，单击Save，再单击Close。

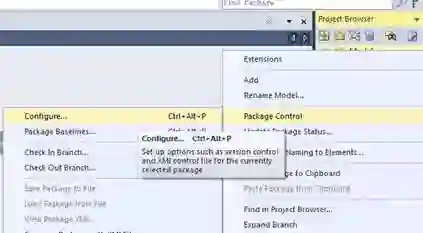

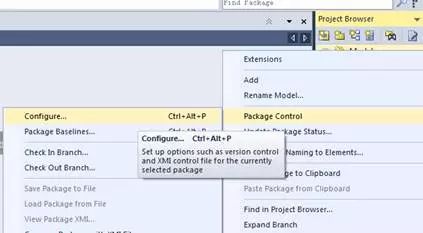

【步骤30】右击Project Browser中的愿景包，在快捷菜单选择Package Control | Configure。

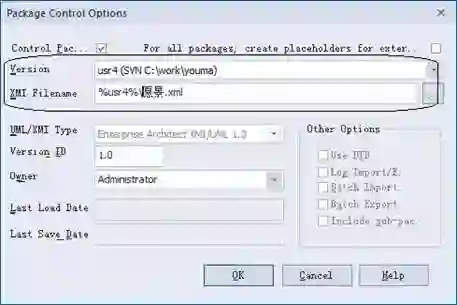

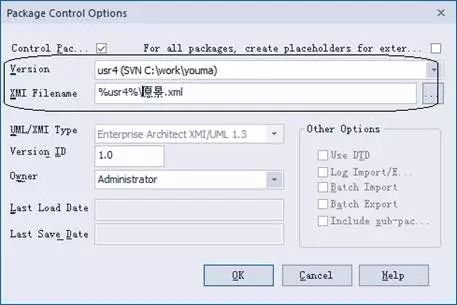

【步骤31】勾选Control Package复选框，在version栏选择usr4，在XMI Filename栏把文件名改为愿景.xml，单击OK。

【步骤32】在弹出对话框，取消勾选Keep checked out，单击OK。

【步骤33】可以看到，youma文件夹下有了一个愿景.xml文件。

【步骤34】同上操作，设置各个包以及子包的版本控制。
