大厂华人改做「中国芯」！摩尔线程、壁仞科技双双发布GPU，对标英伟达

---

  新智元报道

编辑：袁榭 好困 David

【新智元导读】中国国产GPU即将进入市场？摩尔线程发布通用GPU芯片与2款显卡，壁仞科技也宣布自己的通用GPU芯片BR100一次点亮成功。

这两天，国产芯片界全是「大新闻」！



30日，英伟达前中国区一把手张建中率领的摩尔线程，推出了国产通用GPU芯片「苏堤」、桌面级显卡MTT S60和服务器用显卡MTT S2000。



31日，哈佛博士、投资界资深人士张文先生的壁仞科技，又在当天晚上宣布自家的首款通用GPU芯片BR100系列一次点亮成功。

显卡两连发

一提起显卡，你能想到什么颜色？



无非就是AMD的红和英伟达的绿，也许还有老黄皮衣的黑。对了，这两天英特尔也宣布推出自家的独立显卡，所以可能还要加上一抹蓝。



显卡这个领域，往大了说，可以影响国家千百万AI实验室的算力根基，往小了说，可以改变千百万宅男的游戏品味。



这个领域，也是日日夜夜地盼着真正的国产能够崛起，又无数次地被现实浇灭了希望。



那么，这次摆在我们面前的，又是些什么？

话不多说，先上参数。



	摩尔线程 MTT S60	摩尔线程 MTT S2000	壁仞科技 BR100
制程	12nm	12nm	7nm
核心	2048	4096	-
性能	6 TFLOPS	12 TFLOPS	-
显存	8GB	32GB	-



对标「国际旗舰」：7nm制程，参数未知

2022年3月31日晚上11点左右，壁仞科技宣布首款通用GPU芯片BR100系列一次点亮成功。



壁仞表示，在核心性能设计标准上，BR100是国内算力最大的通用GPU芯片，直接对标「国际厂商近日发布」最新的旗舰级产品。





综合其此前在各个平台的自行介绍、和此次的官方宣示消息，BR100系列基于壁仞科技自主原创的芯片架构开发，采用7nm工艺制程，并结合了包括Chiplet等前沿设计、制造与封装技术。



之前，于2021年10月8日，壁仞科技也曾宣布将此款通用GPU芯片BR100正式交付台积电、开始流片过程，并预计将在2022年面向市场发布。



原AMD全球副总裁、壁仞科技现任联席CEO李新荣，在其公司的交付流片庆祝会上表示：这意味着壁仞科技进入了下一阶段。



「这代表着壁仞科技从一家讲愿景、讲团队、讲技术的创业公司，真正进入到讲产品、讲业绩、讲成就的阶段。」



原AMD全球副总裁、壁仞科技现任联席CEO李新荣



流片交付时，李新荣在接受钛媒体采访中表示，BR100对标的是英伟达当时在酝酿中的5nm GPU芯片。



李新荣对钛媒体的介绍是：「这款芯片采用台积电7nm制程工艺，集成了PCIE Gen5及HBM2e等……采用了3D立体堆叠技术等多种技术组合。」



36氪对此事的报道中有一句：「从参数来看，如果这颗芯片可以成功上市，也是目前算力最大、面积最大的AI芯片。」



不过通观全网有关这两次事件的报道，无论采访者还是公司自行披露，除了「高算力、高通用性、高能效三大优势」的泛泛描述与上面的信息以外。BR100的具体性能、规格等参数仍未揭晓。



考虑到此芯片还在「测试与调优等工作顺利推进」中，不公布具体参数似乎也合理。



张文：山中顿悟，要做「中国芯」？

壁仞科技的创业故事细节，基本全由创始人张文在各种专访中自行释出。不得不说，故事比较生动，既有像是套格描摹的部分，也有旁逸斜出的创意。



张文先生在接受创业邦和澎湃新闻采访时，称自己创业艰难不易但有经验。



壁仞科技创始人、董事长、CEO 张文



1990年代，张文在哈佛大学读博士，「每天只能睡三四个小时，阅读材料晦涩难懂，这段痛苦的时光，使他愈发有了韧性」。



韧性难以量化，不过张文先生在创业邦专访的后面又说现在创业「大大压缩了自己的睡眠时间」。



看来打工人得警惕读过博的老板，人家有不睡觉的功底。



2019年开创壁仞科技时，据张文先生自述，「作为连续创业者，这是自己所有创业中准备最充分的一次。」「这是我最后一次创业，最后一个公司，决定把这个公司做好。」



然后，2021年11月，张文又创业，开办了一家L4自动驾驶公司「云骥智行」。



当然，故事的套格部分不能缺乏最终被感化的反角。「一位著名投资人说：『你只要不做芯片，我都投你。』张文的回答显然让这位投资人失望了。



即便这样，投资人仍然不愿放弃这样一位优质的创业者，决定邀约张文见面详谈。短短一个小时，张文……深深打动了这位投资人，一笔投资因此敲定。」





在接受澎湃专访时，张文先生称「中国芯」是中国人工智能整个产业最核心的部件。「我是抱着只拿一块钱薪水的心态来创业，就是希望能把这个赛道做好。」



考虑到个人所得税与资本利得税制的中美不同，张文先生的此表态可能真和贝索斯们不一样。在中国，不拿薪水只拿股权，说不定真不是为了避税，避不掉的。



壁仞科技除了还没开卖的产品以外，最足以让创始人自豪的，应该就是济济多士的人才阵容了。



在创业邦和澎湃的专访中，张文先生多次提到自己招贤纳士之成绩：「集中了华人最好的半导体人才，我们团队很多人都是做了好几代GPU。」「半导体人才『梦之队』，从技术到工程到商务，团队中不乏顶尖科学家，也有来自于世界领先芯片公司、从业经验超过20年的产业人才。」



按照2021年产品流片庆祝会的通稿信息，壁仞科技在上海、北京、珠海、杭州、成都，以及美国已有近600名团队成员。



张文先生自述的创业故事中，有个有趣的小细节。



在接受创业邦专访时，张文说自己到武夷山旅游，「一座刻着『壁立万仞』四个大字的巨型山峰矗立眼前。这座山峰，是亚洲天然形成的最大的完整岩石。」



张文：「在山中的朱熹书院静坐了一整个下午，暗自下定决心，要做一家像这巨石一样有高度、并且坚若磐石的公司，『壁立万仞』。」





山中顿悟决意的桥段虽然俗套，但这公司名的出典就有趣。



「壁立万仞」是旅游景点的没文化经营方发挥的，这个成语在中文中通常是以「壁立千仞」出现。毕竟七尺为仞，山高七千尺尤可，山高七万尺那就玄幻了。



而「壁立千仞」最为人熟知的用法，是传说中林则徐拒贿的集句对联：「海纳百川，有容乃大。壁立千仞，无欲则刚」。以防大家不好意思，委婉地请各个潜在利益方不要送太多钱投资他的仕途。



至于「壁立千仞」在公元3-6世纪的中文起源，都是用来形容剑阁、仇池、葱岭等天险「作固作镇」、「楼橹却敌」、「投足无所」的区域拒止性质。



这些典故，似乎和创纪录融资金额，些微有那么一些「不搭」？



故事可以发挥，数字比较真实：壁仞科技自诞生来就环绕着有钱光环。



2019年9月9日，壁仞科技注册成立。2020年6月16日，壁仞科技宣布完成总额11亿元人民币的A轮融资，创下当时中国芯片设计业A轮融资规模的纪录。



按其自承，从注册成立到2021年3月完成B轮融资，壁仞科技在18个月内累计融资额超47亿元人民币，创下了中国芯片创业公司的融资纪录。



而按甲子光年的统计，2020-2021年，GPGPU领域有近20起融资事件发生，其中四起是壁仞科技的融资。



2022年3月底，壁仞科技释出要继续融资的消息：该公司将其自身估值定于170亿元，希望筹资至多20亿元。讨论仍在进行当中，筹资目标和估值可能发生变化。



历时14个月，率先实现12nm显卡量产

2021年11月25日，摩尔线程宣布，自己在不到300天的时间里，完成了首颗国产全功能GPU的研制。



时隔4个月，摩尔线程于2022年3月30日正式发布了桌面级显卡MTT S60和服务器显卡MTT S2000。





从纸面参数来看，MTT S60拥有：



• 12nm制程
• 2048个MUSA核心
• 8GB LPDDR4x显存
• 单精度浮点运算6 TFLOPS
• 像素填充率为192G Pixel/s
• 最高支持8K



相比而言，2016年推出英伟达GTX 1070就已经实现了6.5 TFLOPS的算力，2017年的Xbox One X也达到了6 TFLOPS。



据称，MTT S60可在1080p分辨率下以最高画质流畅运行《英雄联盟》，至于帧率到底能稳定在多少就不得而知了。



话说回来，想要流畅运行其实只需要英特尔UHD 630集显就够了。独显的话，英伟达GeForce 560和AMD Radeon HD 6950也可以。 不过，现在所谓的「流畅」似乎有着向120帧进发的趋势。



值得一提的是，MTT S60支持英特尔、AMD、龙芯、飞腾、兆芯等主流CPU以及Windows 10、麒麟、统信、Ubuntu等操作系统。

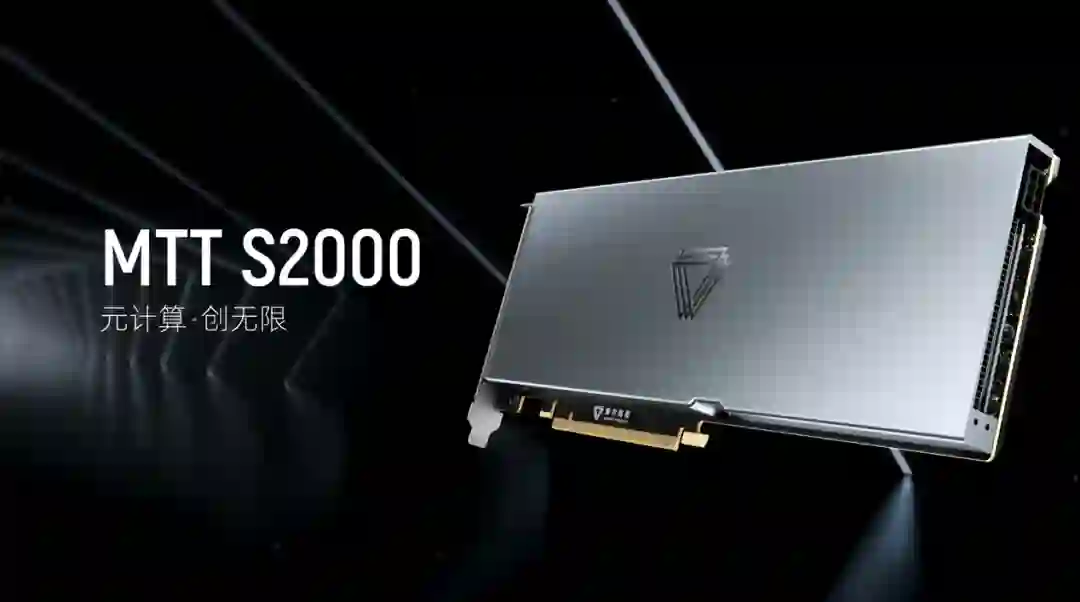

MTT S2000为了配合数据中心的多GPU配置方式，采用了单槽的被动散热设计。其纸面参数为：



• 12nm制程
• 4096个MUSA核心
• 最高32GB显存
• 单精度浮点运算12 TFLOPS



在AI模型算法上，可对Tensorflow、Pytorch在内的深度学习框架进行加速，并支持x86和ARM架构的CPU。



你可能也注意到了，参数中的「MUSA」指的是什么？



MUSA（Moore Threads Unified System Architecture），也就是摩尔线程的「统一系统架构」。



其中包括，统一的编程模型、软件运行库、驱动程序框架、指令集架构和芯片架构。



基于MUSA开发的应用，具有广泛的可移植性，可同时运行在云端和边缘的众多计算平台之上。





以MUSA为基础的第一代全功能GPU芯片——苏堤。



据报道，这个所谓的「全功能」是指「苏堤」内置了四大主流引擎：



• 图形渲染引擎
• 智能多媒体引擎
• AI计算加速引擎
• 物理仿真及科学计算引擎



效果嘛，从量子位在第一现场传回的动图来看，应该还不错。

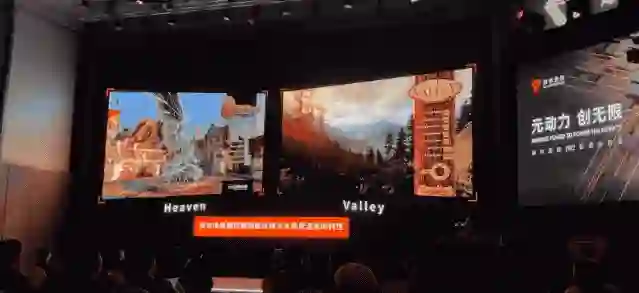

高精度纹理渲染

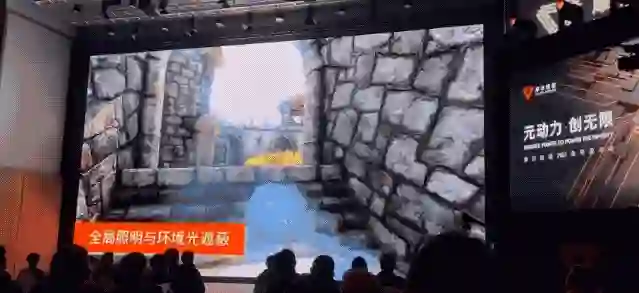

全局光照与环境光遮蔽



此外，摩尔线程独立设计研发的下一代多平台GPU物理仿真系统——AlphaCore，可以对物理世界中复杂的固体、流体等效果进行超高精度的物理仿真处理。



最厉害的一点在于，AlphaCore兼容现有生态中的Vulkan、CUDA、DirectX等Runtime API环境。



这么看来，比起不支持CUDA的AMD「强了不止一星半点」啊。



张建中：离开英伟达19个月，搞定国产GPU



摩尔线程的创始人、CEO张建中，自南京理工大学计算机系毕业，之后在冶金部自动化研究院完成硕士学历。曾受雇于戴尔、惠普等企业，担任销售总监、事业部总经理等职。



张建中于2005年5月加入英伟达，最后担任英伟达全球副总裁及中国区总经理。2020年秋从英伟达离职。摩尔线程是在2020年10月份注册。





其供职于英伟达期间，2008年英伟达在中国的GPU市场占有率不到50%，2020年的市占率已经超过80%。业绩斐然。



2021年2月的融资消息通稿中，摩尔线程自称有「帮助英伟达在中国取得成功的GPU生态和行业营销专家」，真不是瞎吹。
