H-Nets：让CNN的旋转等变性更加稳定

2018 年 4 月 18 日 论智 Bing

来源：arXiv

编译：Bing

编者按：近日国外网友扒出了去年CVPR中的优秀论文Harmonic Networks: Deep Translation and Rotation Equivariance，这篇来自UCL的研究成果介绍了一种改良过的神经网络，它可以清晰地辨认平移过旋转360°的图形以及边界，等变性结果比传统CNN要好得多。以下为论智对该成果的编译。

在计算机视觉任务中，图像的平移或旋转不应该影响结果。卷积神经网络具有平移等变性：输入平移过的图像，结果会生成相对应的特征映射。但是对于旋转的图像就不是这么容易了，如果一个人向CNN中输入一个旋转后的图像，那么特征向量可能不会以有意义或容易预测的方式旋转。能直接将输入变换与特征向量变换联系起来的性质称为等变性（equivariance）。想实现全局旋转等变，通常选用data augmentation的方法，但是想分批进行等变处理就更加困难了。

在这篇论文中，我们提出了Harmonic Networks（H-Nets），可以批量处理平移和360°旋转的图像。我们用圆形谐波替换原来的CNN滤波器，然后在每个接受域返回最大的response。圆形谐波是可控滤波器，这意味着我们可以用有限的线性组合来表示所有旋转后的滤波器。这就解决了CNN中需要学习多个滤波器副本的问题，并且保证了旋转等变性，并能生成旋转图片可预测的特征映射。具体效果可戳视频感受一下。

问题分析

许多计算机视觉系统都在追求不受到其他因素的影响，例如目标物体识别或边界检测，它们都针对仿射变换有着不可变性。通过将CNN的卷积滤波器固定在圆形谐波族中，H-Nets将360°旋转的图像转换成它们的特征表示。接下来我们将大致解释三个概念：

等变性（Equivariance）
圆形谐波是如何做到旋转等变的
圆形谐波的特点，如何将其结合到CNN框架中

等变性

等变性是非常有用的属性，因为输入图像的变换π可以生成可预测的特征变换ψ，这些特征是可解释的，并且能让学习变得容易。用公式来表示，即如果我们可以将输入x∈X的每个变换π∈Π与ψ∈Ψ相关联，那么f:X→Y就等价于一组变换。即：

这意味着我们进行特征映射和变换的顺序就不重要了。

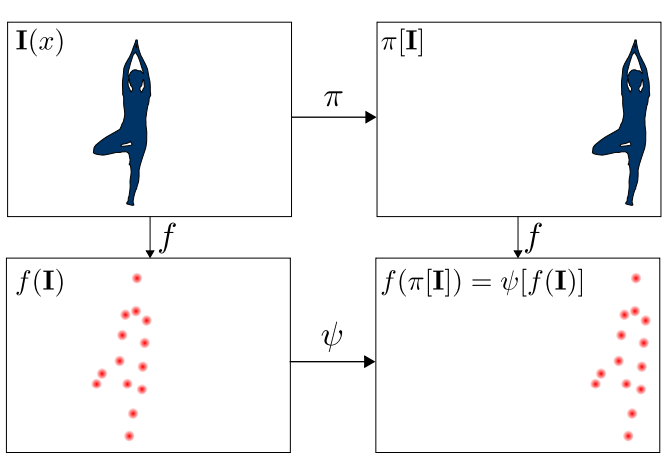

如上图所示，在CNN中，像素平移和特征映射的应用顺序是可以互换的。

复杂的圆形谐波

利用数据增强，CNN可能会学到一些旋转等变性，但是这很难量化。而H-Nets的方法更简单。如果f是一个标准的卷积层的特征映射，那么将滤波器固定在圆形谐波群中可以很好地解决360°旋转的问题。

这里，r、φ是图像/特征映射的空间坐标，以极坐标的形式表示。m∈Z是旋转顺序，R：R₊→R是一个方程，成为radial profile，控制滤波器的总体形状。β∈[0,2π）是一个相位偏移项，可以让滤波器选择方向。下图是一个示例：

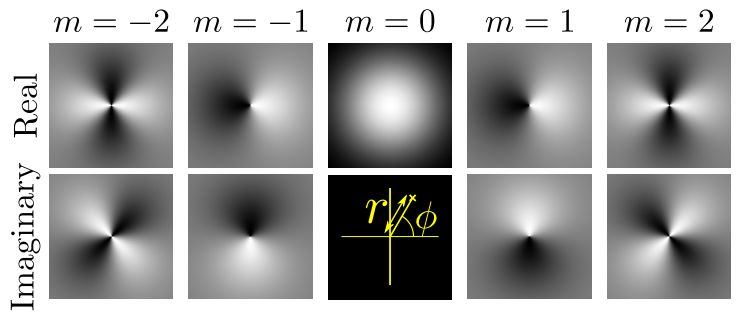

复杂的高斯滤波器，不同的旋转顺序

圆形谐波的旋转等变

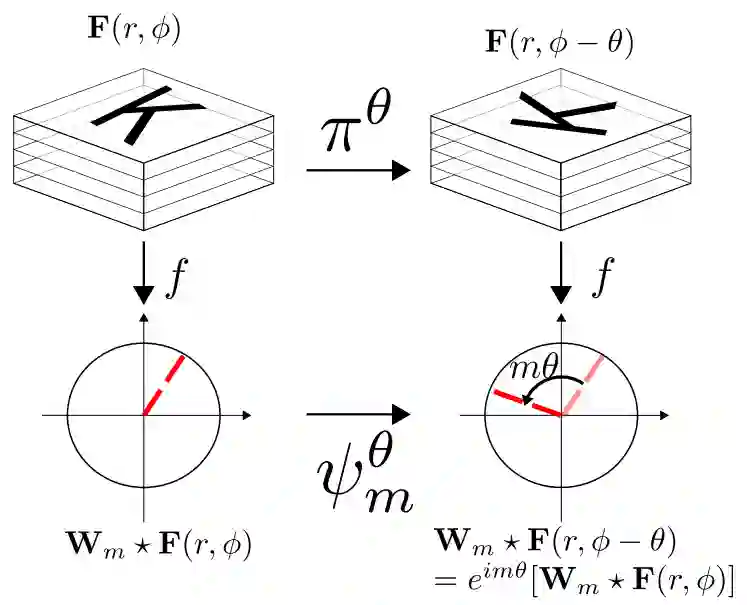

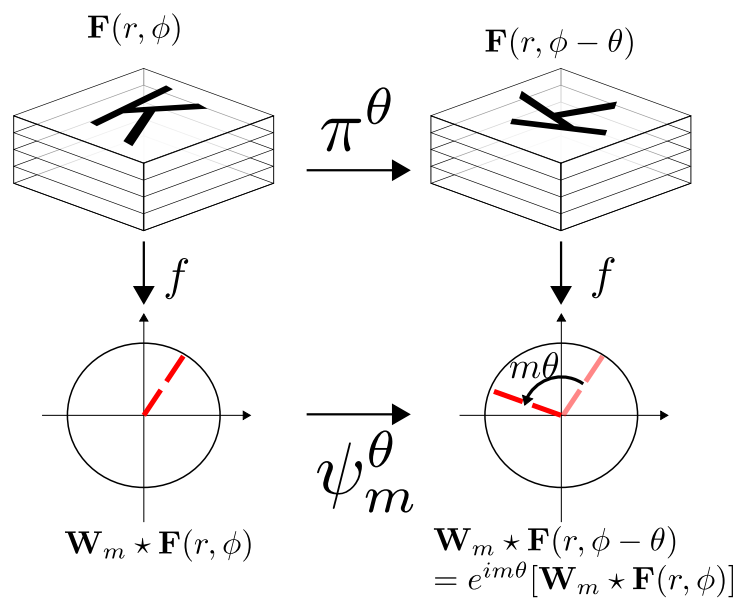

假设将一个顺序为m的圆形谐波与旋转后的图像补丁相关联，补丁在原始滤波器处只能做局部旋转。这意味着互相关联的响应仅仅是输入图片补丁旋转θ的标量函数，并且这种响应很复杂。利用文中第一个公式，结合极坐标系，图像F（r,φ）对于原始滤波器旋转θ角度后得到的是F（r,φ−θ），所以旋转变换过程可以被写成F（r,π^θ[φ]）=F（r,φ−θ）。结果可以表示为：
