视野 ▏中美德日四国工业互联网参考架构对比分析

2019 年 11 月 24 日 THU数据派

本文 1798 字25图，建议阅读 15 分钟。

本文对中美德日四国工业互联网参考架构进行对比分析。

【导读】目前在国际上有美国工业互联网参考架构IIRA、德国工业4.0参考架构模型RAMI4.0和日本工业价值链参考架构（Industrial Value Chain Reference Architecture，IVRA）。国内也有工业互联网产业联盟的《工业互联网体系架构》。这几个工业信息化的参考架构，尽管它们的出发点、思考问题的角度和所关注的应用领域各有差异，但它们都是共享着对产业实现全面的信息化的核心理念和技术基础。

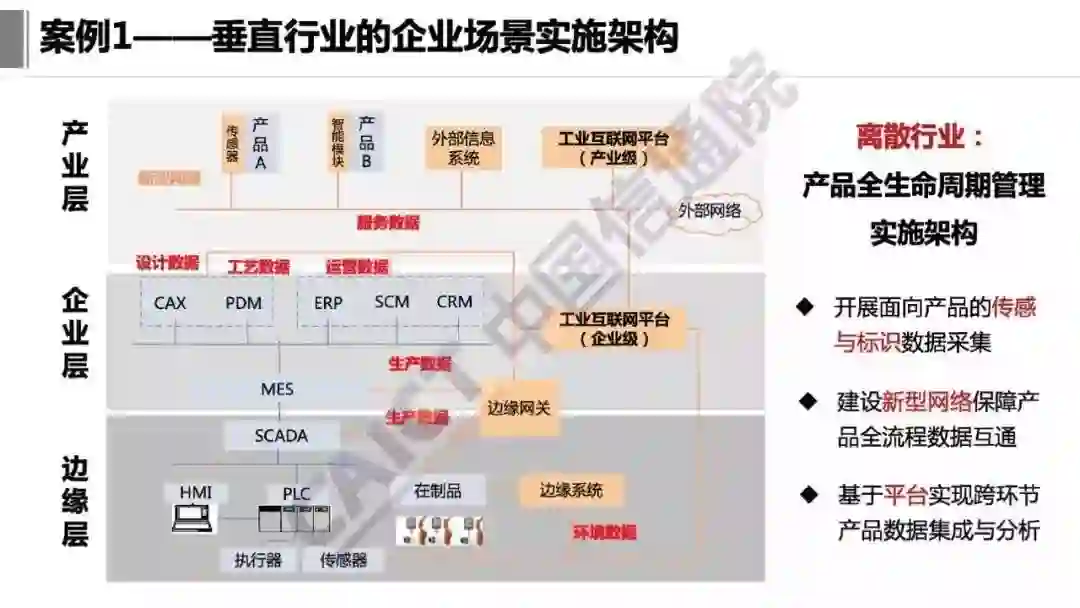

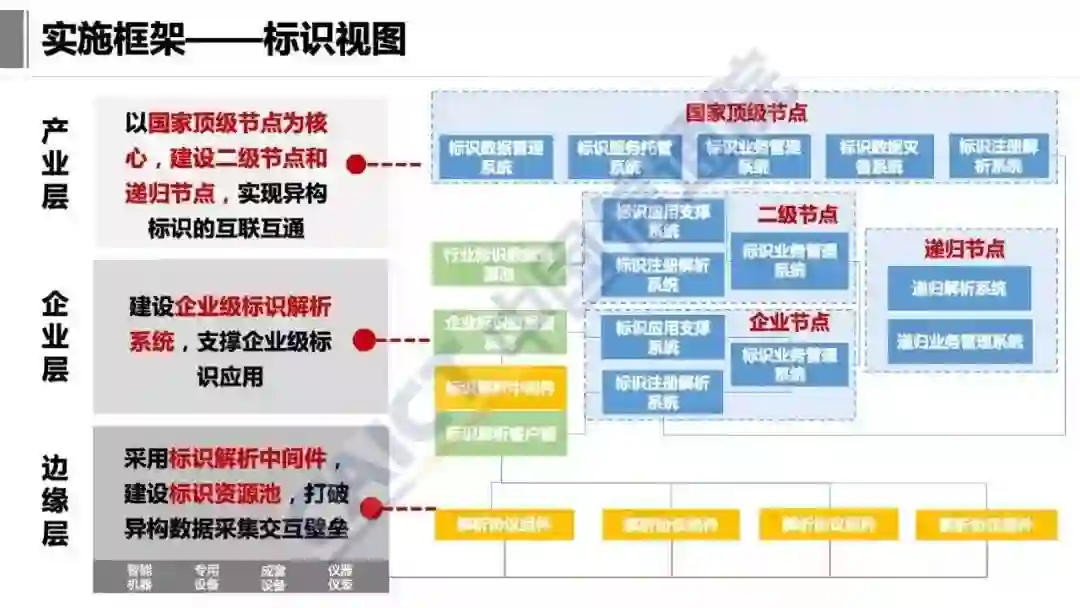

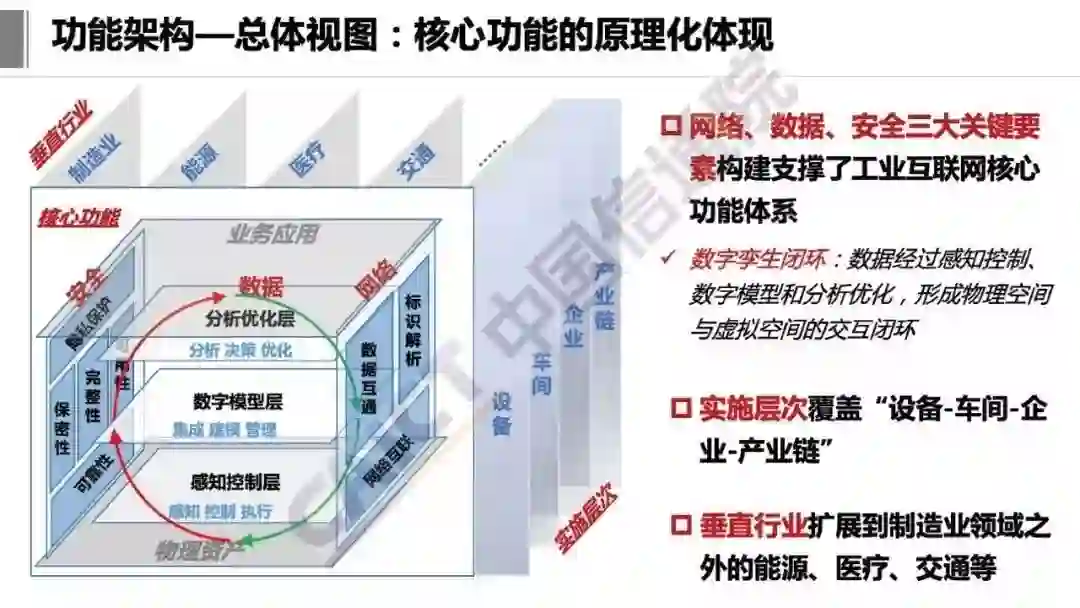

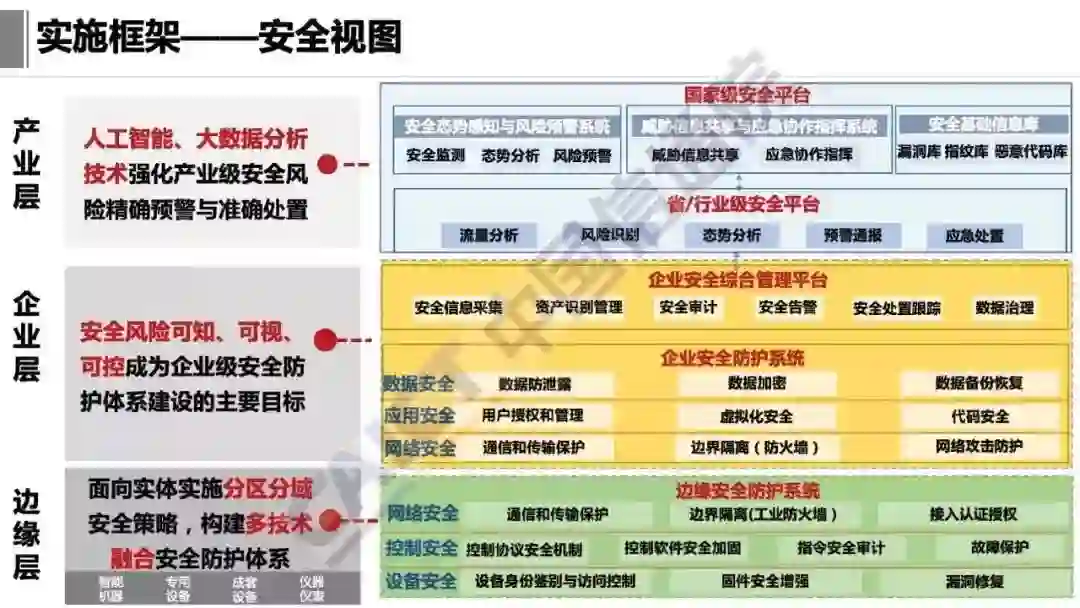

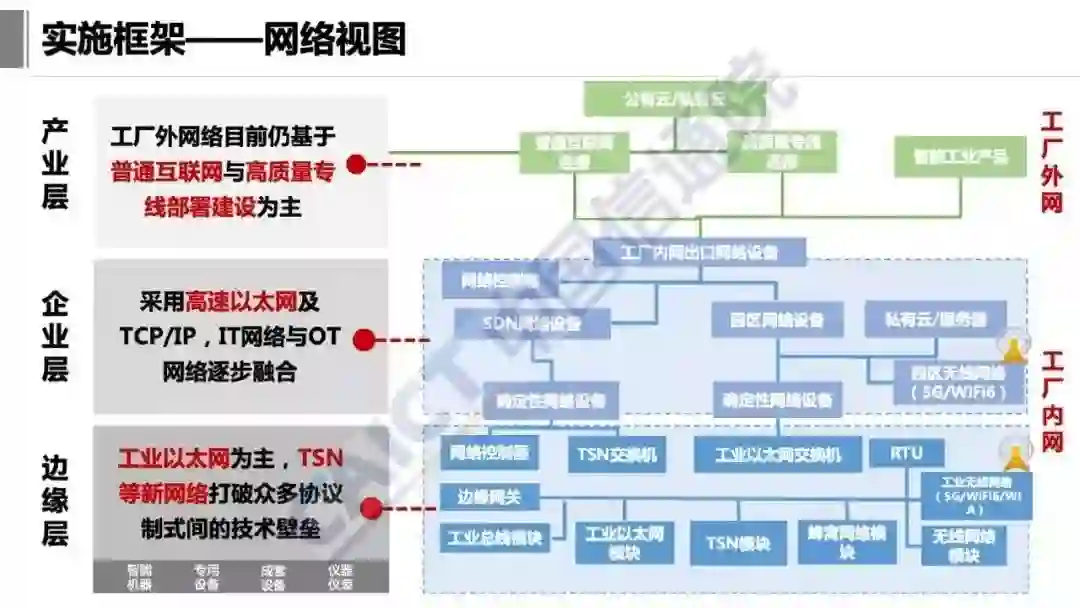

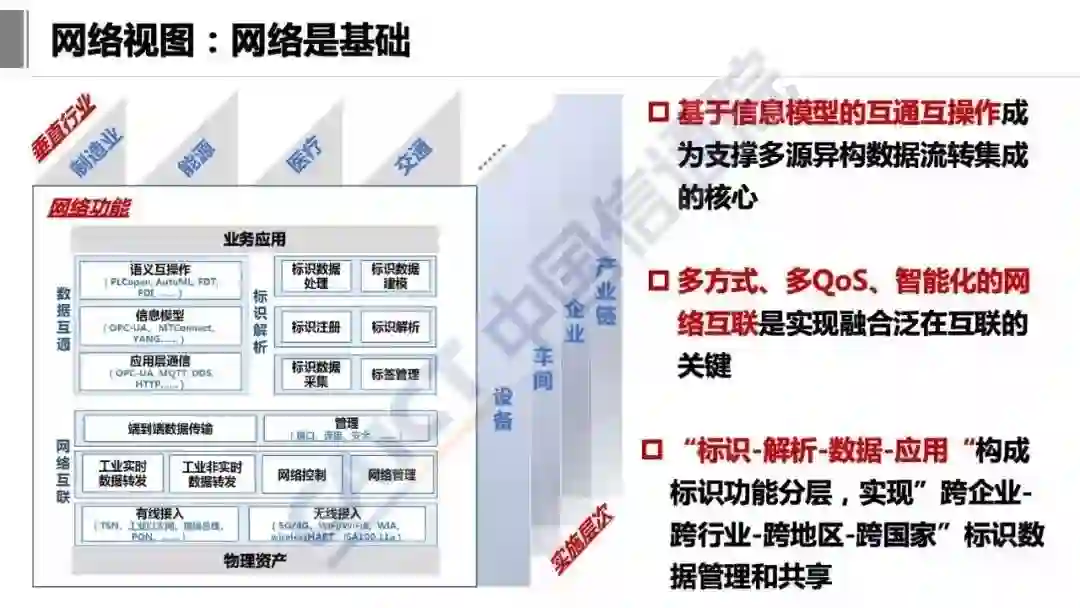

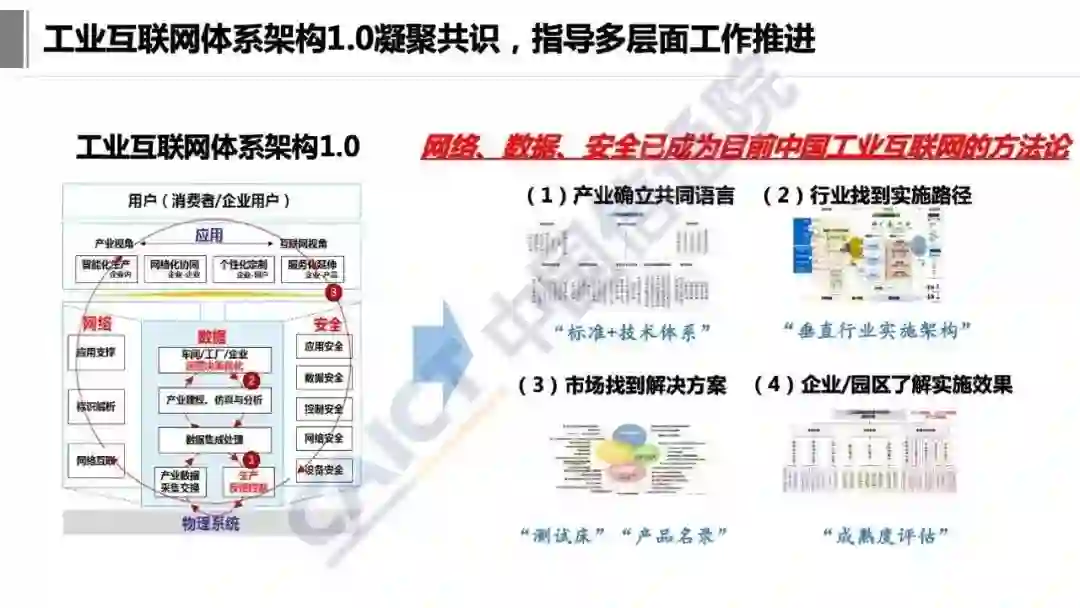

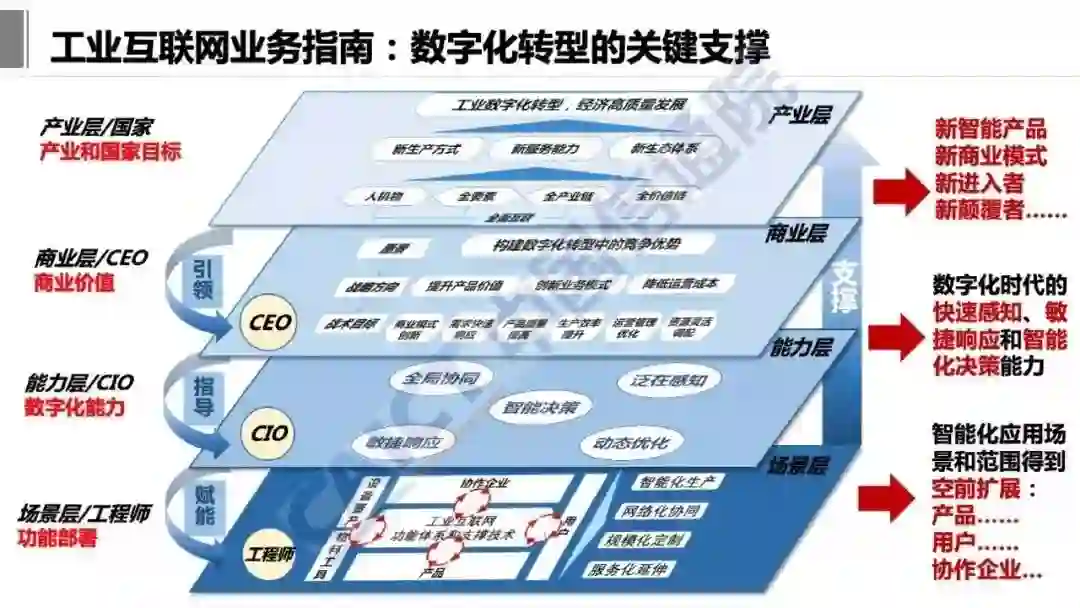

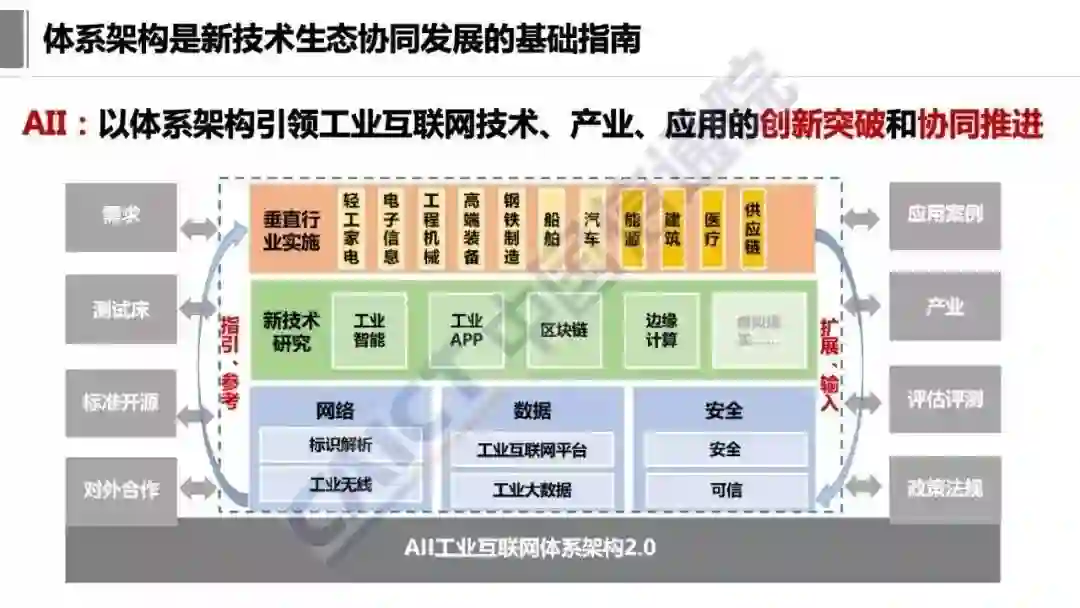

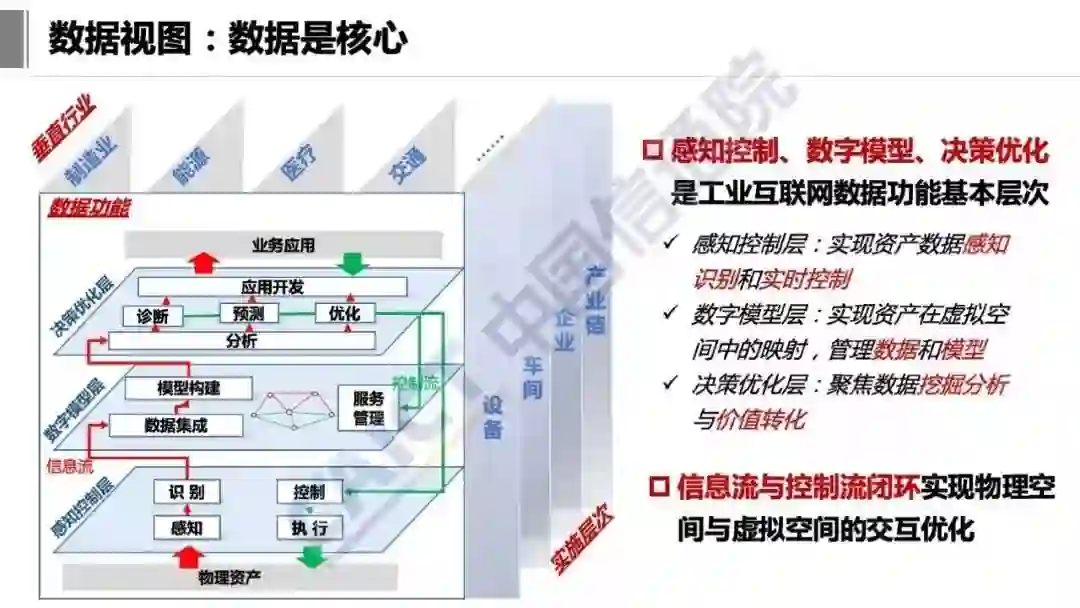

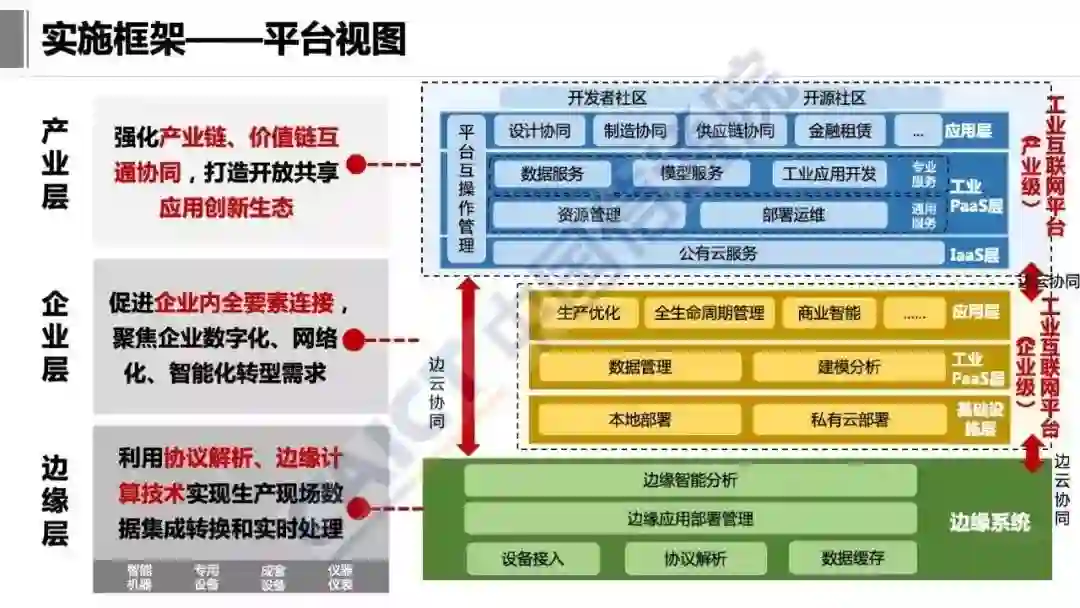

中国：AII工业互联网体系架构2.0

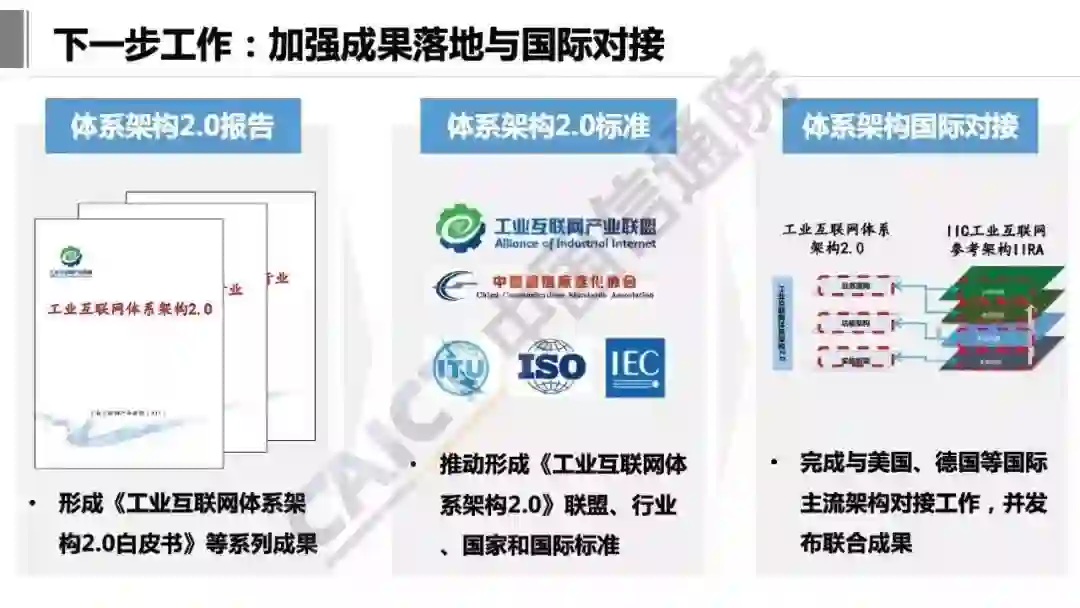

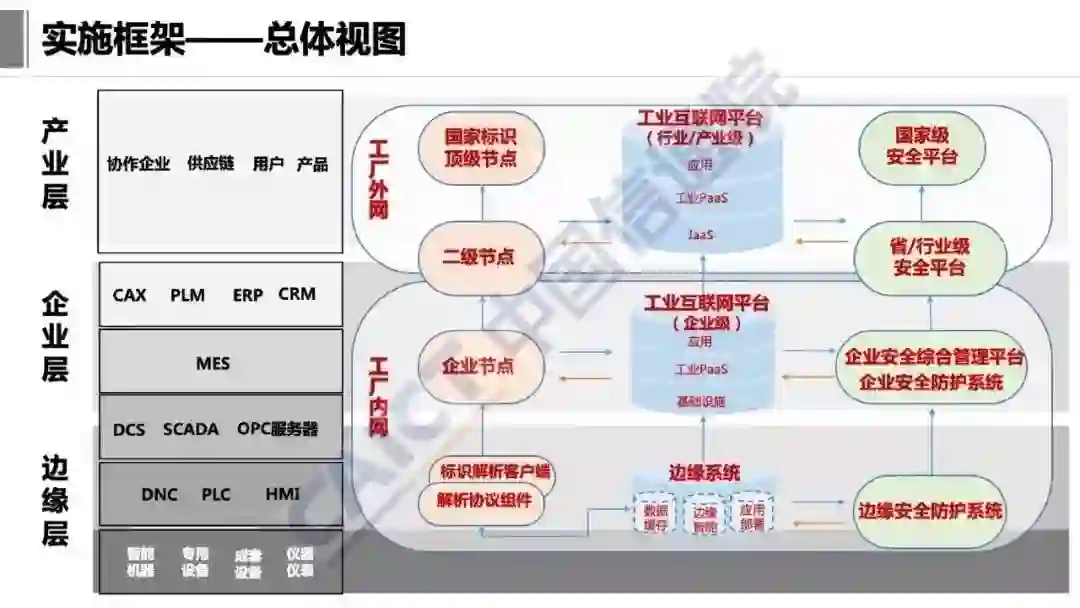

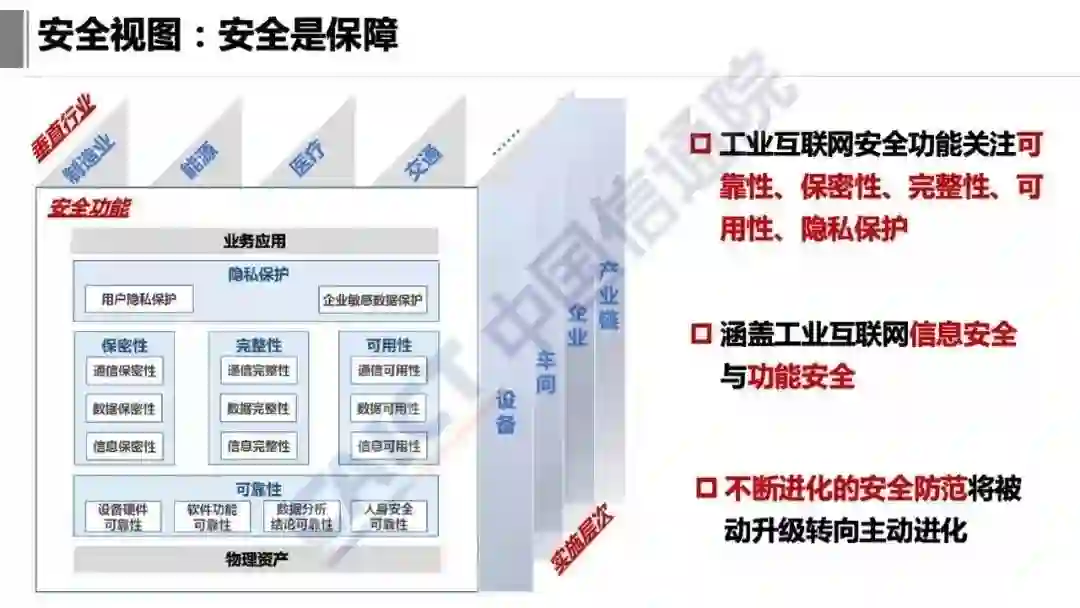

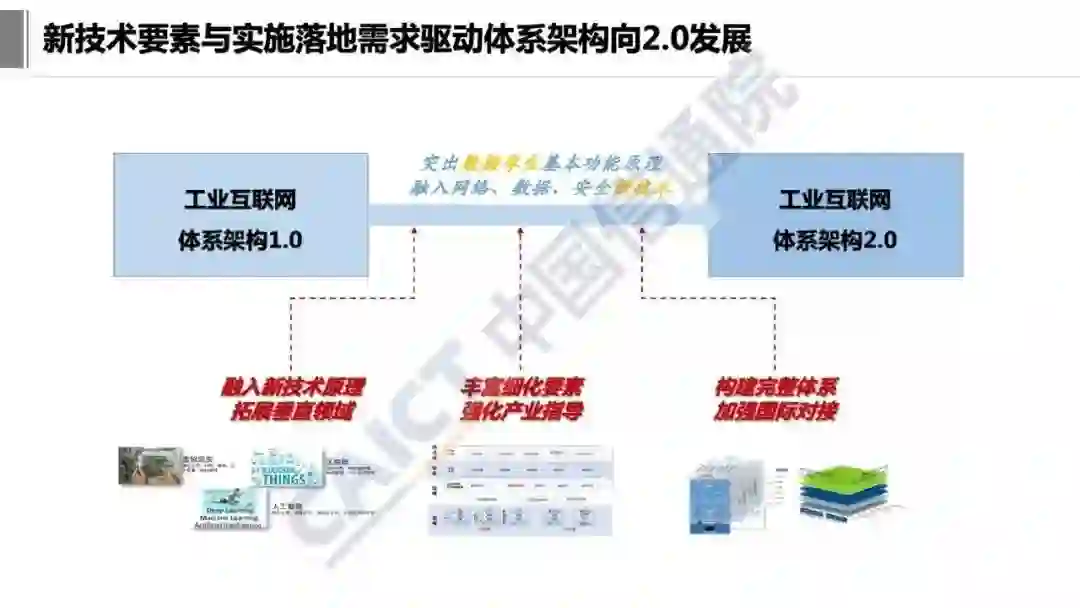

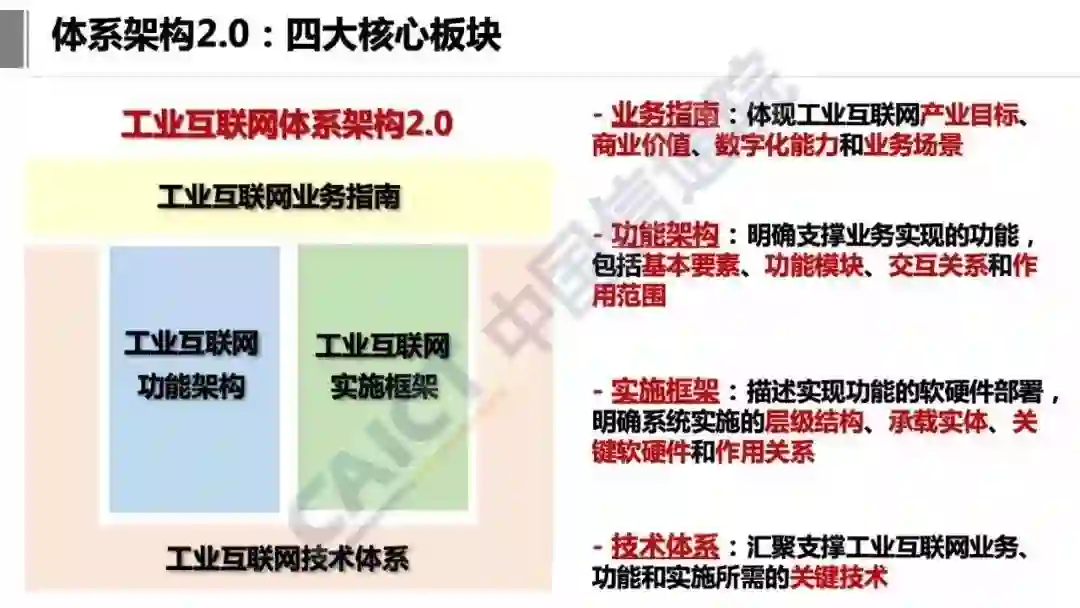

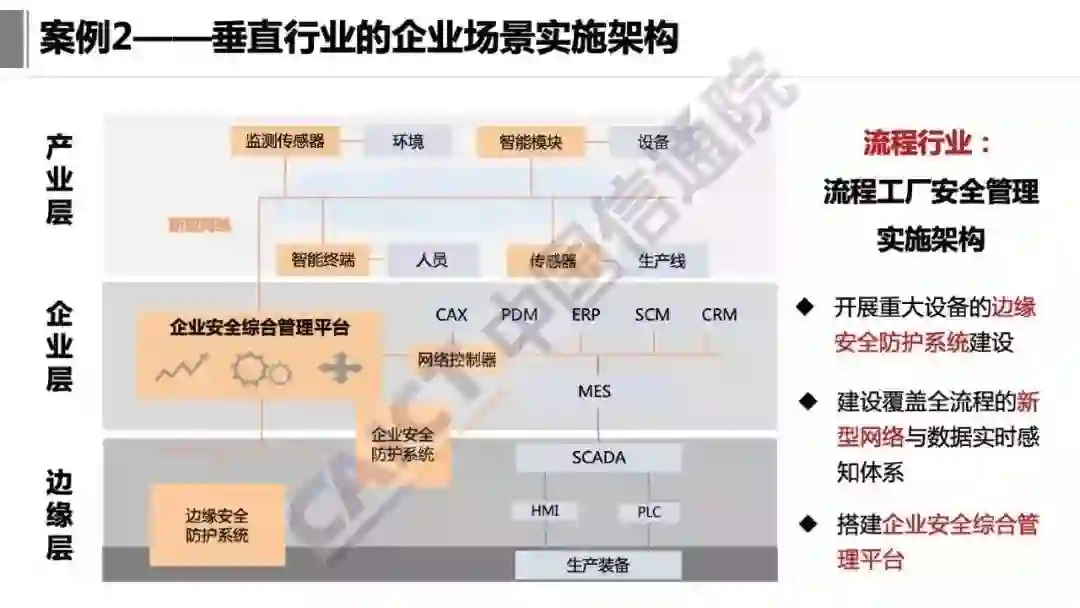

2019年8月27日，在2019智博会期间举办的工业互联网高峰论坛上，工业互联网产业联盟发布《工业互联网体系架构2.0》。

美国：IIRA

IIRA（Industrial Internet Reference Architecture）由美国工业互联网联盟（Industrial Internet Consortium , IIC）发布，最新版本为v1.9版，2019年6月19日发布。 IIRA注重跨行业的通用性和互操作性，提供一套方法论和模型，以业务价值推动系统的设计，把数据分析作为核心，驱动工业联网系统从设备到业务信息系统的端到端的全面优化。

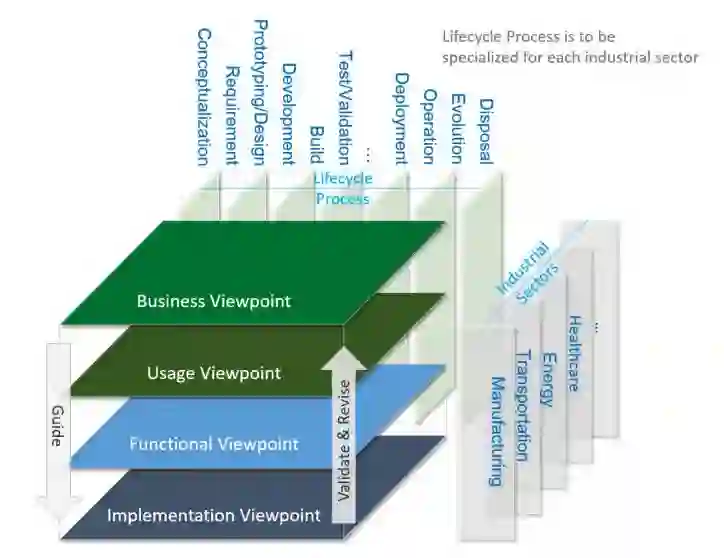

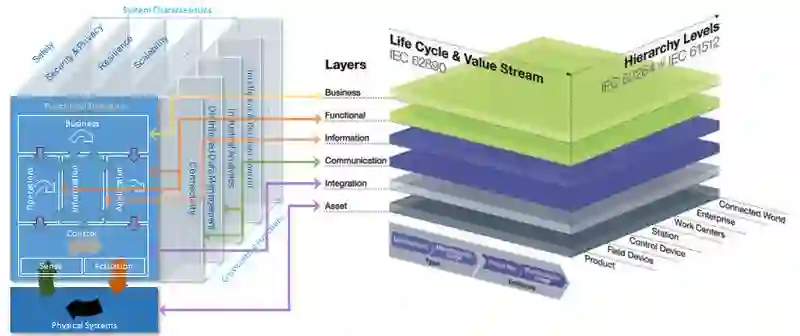

美国工业互联网联盟发布的工业互联网参考架构（来自IIC官网）

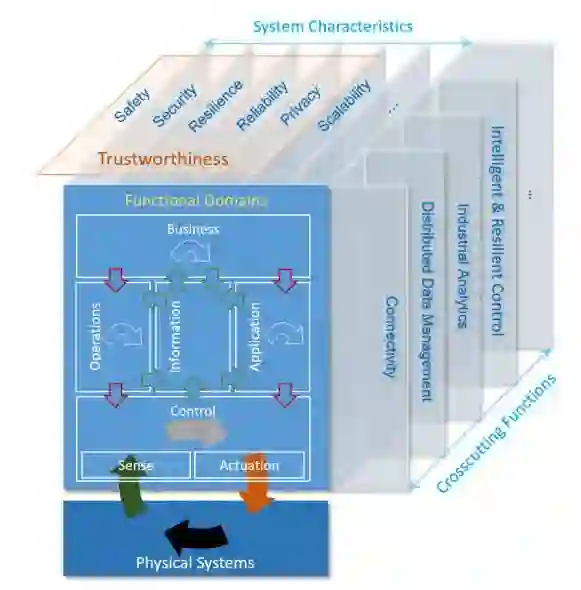

IIRA功能设计：以数据分析为中心，端到端的功能融合（来自IIC官网）

德国：RAMI4.0

RAMI4.0（Reference Architecture Model Industrie 4.0）即工业4.0参考架构模型，深度聚焦于制造过程和价值链的生命周期，为其建立了一个比较完整的三维模型。这个模型在对在制造环境里不同环节单元的功能的分析、它们之间的互操作性的需求的辨认，以及对相应的标准制定和采用，都十分有价值。更值得关注的是与其相关的工业4.0部件模型，对包括数字化的零部件、设备、产线、车间、工厂、甚至信息化系统在内的所有资产提供一个统一的CPS模型，描述其功能、性能和状态，并为它们之间的交互，从通讯协议、句法和语义，提供统一的界面。其广泛实施，对推动制造环境各个系统的全面互联互通，将会起着非常大的作用。

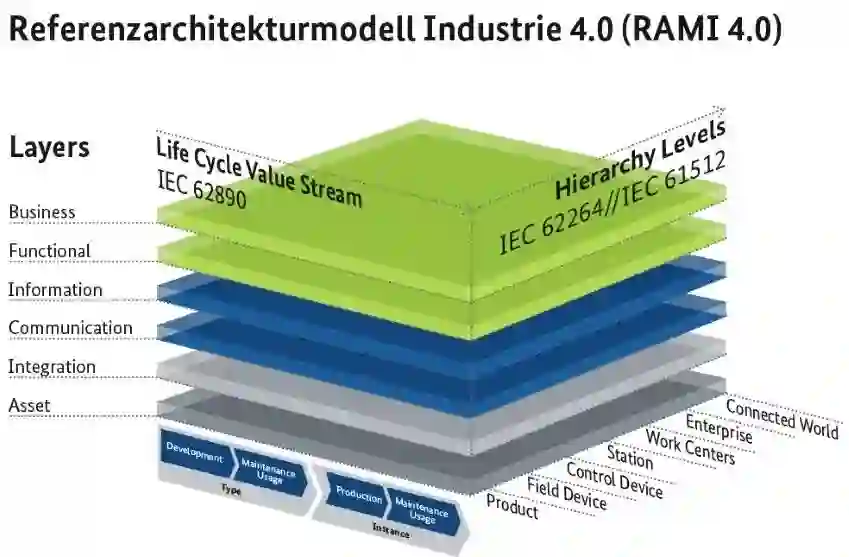

工业4.0参考架构模型RAMI 4.0

日本：IVRA

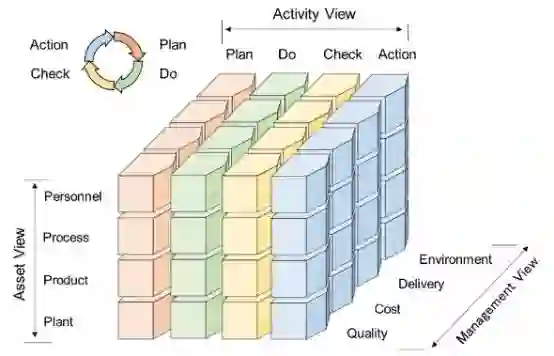

日本工业价值链促进会（Industrial Value Chain Initiative，IVI）是一个由制造业企业、设备厂商、系统集成企业等发起的组织，旨在推动“智能工厂”的实现。2016年12月8日，IVI基于日本制造业的现有基础，推出了智能工厂的基本架构《工业价值链参考架构（Industrial Value Chain Reference Architecture ，IVRA）》，从制造业一直追求的质量、成本和效率（产出）传统要素加上环保要求的管理角度出发，结合生产环境的资产（人、流程、产品和工厂）角度和作业流程（计划、执行、查验和反应）角度，细分出智能制造单元，对信息化在生产过程的优化，作了细致的分析，进而提出了智能制造的总体功能模块架构，在不同的（设备、车间、部门和企业）层次上，分析知识/工程流程（相当于产品链）和供给流程（相当于价值链）的各个环节的具体功能构成，颇具有独到之处。
