说服张艺谋，做出冰立方，冬奥会的另一个世界纪录

折柳寄情，吉祥圆满，满载着中式浪漫的北京冬季奥运闭幕式落下帷幕。

从2008年的巨幅画轴，到2022年的冰雪视觉盛宴，相隔10余年，奥运会开闭幕式在形式与思路上的演变，不仅体现了国力与自信心的巨大变化，更体现了综合科技实力的巨大飞跃。

一场成功的盛会背后，是技术与艺术相互成就的过程。



作者 | 谢璇

编辑 | 房煜

图源 | 冬奥会官方微博

“看2022年的运气了。”



坐在冬奥项目组办公室的张艺谋皱着眉头，细数着自己对开幕式地面大屏的担忧。



这是2021年的4月，距离奥运开幕式还有10个月的时间。



对于究竟是用投影还是大屏的问题，前前后后已经讨论了近一年的时间。



作为全球规模最大的LED屏幕生产商，利亚德早在1996年就开始参与并负责国内大型活动中的展示环节。从历次国庆阅兵，2008年奥运会，建党百年伟大征程，利亚德可以说是身经百战了。



但是像2022年冬季奥运会这样巨大的LED地面屏幕，他们也是头一次遇到。



毕竟，这是一个总面积达11626平方米，由46504个50厘米见方的单元箱体组成的，世界上最大规模的LED地面舞台，也是全球最大的8K超高清地面显示系统。



整个项目不仅要保证显示的稳定可靠，更要将技术与艺术进行完美结合。



这个承载了开幕式核心创意的部分，不允许有失误。



对此，张艺谋的要求是，“地屏的散热、防滑、防踩踏，检修、信号，这些东西一定是第一要考虑的。就希望这次这四个仪式，尤其是开幕式表演不要出问题。”

说服张艺谋



2008年奥运会开幕式的LED地面屏，曾给张艺谋出过不小的难题。



那是08年奥运会开幕式最核心，也是最具有视觉感染力的一幕——巨型画轴缓缓展开，水墨画面晕染开来，从四大发明到千里江山图，从唐宋图景到太空行走……地面LED屏幕承担了整个开幕式中，绝大部分的内容展示任务。



4564平方米，6万块LED屏幕，在大型户外活动中使用如此大面积的地面屏幕，无论是在中国，还是世界范围内，在当时都属首次。



但前期项目筹备的过程中，困难重重。其中，最主要的问题在于设备采购，外企产品虽然技术先进，但从设备到维护的成本都非常高，远远超过了奥运会项目组的承受范围。



为了满足技术和预算的双重要求，利亚德光电集团特为奥运开幕式研发定制了一系列LED显示装置，并将成本降到了可承受的范围。最终，利亚德承担了2008年奥运会开幕式80%的显示设备及运维工作。



这是一次有些冒险，但极为成功的尝试。从某种程度上，2008年奥运会间接推动了LED展示技术的应用和发展。由此开始，LED大屏成为了国家重大活动及文艺演出的重要组成部分。春晚舞台、国庆阅兵、航空航天，10余年的发展，让LED大屏无论在技术成熟度还是应用场景层面，都已经日趋成熟。



但对于技术细节要求更高，场景更加复杂的冬奥项目，这仍然无法轻易说服张艺谋。



相比2008年，2022年所需的整体LED显示屏面积则达到了14500平方米，以“简约、精彩、安全”为核心理念的冬奥会，是否应该冒着技术和费用的双重风险再次启用LED屏幕，他依然心存疑惑。



为此，冬奥开闭幕式项目组曾经一度在投影和LED两种显示产品方案中摇摆不定。为了更好呈现张艺谋心中“一块冰”的地面效果，项目组决定进行一次实地对比试验。

作为利亚德集团冬奥会开闭幕式技术负责人，王加志对LED屏幕的效果充满信心。在他看来，经过14年的技术发展，几乎杜绝了LED不稳定等问题。



为了应对屏幕信号和电源备份不充分这个问题，已经可以实现为屏幕提供提供双备份，即每一块屏幕都有双份的电源和信号供给，可以极大的避免单线路不稳定风险。

而为了保证冬奥会大屏项目，利亚德还首次启用了LED屏像素四备份——即每一个像素都有四个LED备份，任何一个LED点坏或芯片故障，都不会影响单独像素的正常显示，这更大大降低了出现不稳定情况的风险。



此外，为了应对屏幕踩踏的问题，利亚德还专门研制了特殊的屏幕面罩。



为了解决防滑问题，面罩表明增加了特殊的纹理，加大摩擦；为了让地面展现出像冰面一般的效果，还要将面罩做成镂空状，将LED原本非常锐利的光变得更加柔和；此外，面罩还可以防止摩尔纹的出现，降低转播和直播过程中画面的干扰问题。



另外，雨水问题也不再是困扰。LED屏幕表面均具有防水能力，同时屏幕之间还留有空隙，可以将多余的水排至屏幕之下，深度达18米的地下仓中。



最终，高清晰度、低故障率的显著优势，让4月19日的实地测试进行的十分顺利，大屏幕轻松的打败了投影。



此时，距离冬奥会开幕仅剩10个月的时间。



利亚德提供了总面积约10000平米的 LED 屏幕，约占显示总面积的70%，LED地屏项目是由利亚德和京东方共同承担，其中，利亚德提供地面屏面积为7000余平方；京东方共提供约4500平方米（约30%）。



从6月中旬开始生产，8月中旬开始供货，直至10月上旬，利亚德共完成了2.8万块屏幕的供应。



而真正的考验，远远不止这些。

塑造冰立方



“冰立方一直是我们重点的一个创意。我们设想鸟巢是一块最大的冰，黄河之水天上来，铺满了整个大地，然后成冰，一方水又从冰上立起来，最后凝结成冰，24道激光去雕刻了一个五环。”对于张艺谋及其团队来说，冰立方是冬奥开幕式最核心的创意。



这也为施工设计提出了不小的挑战。

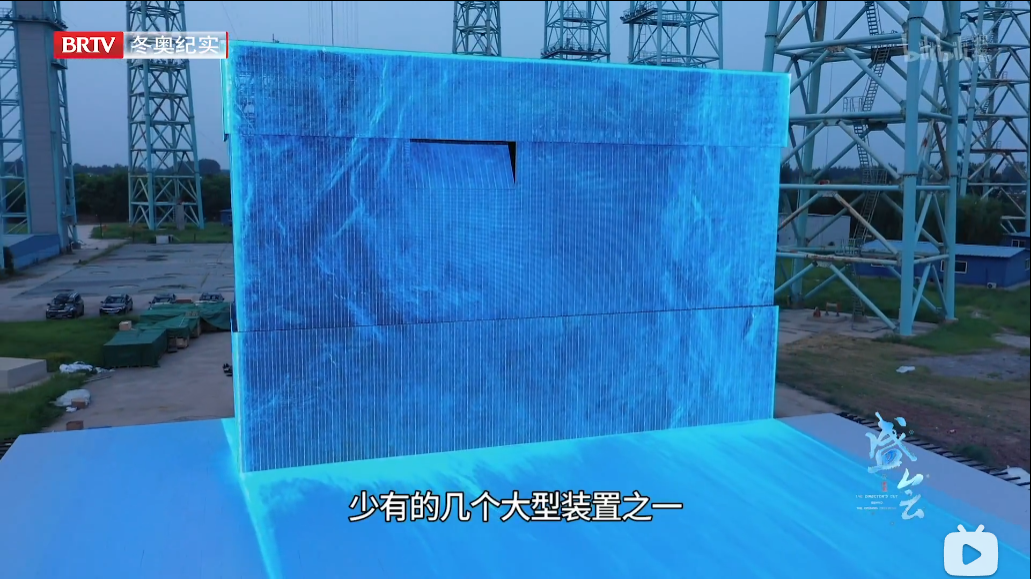

2021年8月23日，大兴航天基地，冰立方的首次内部展演在淅淅沥沥的雨中进行。



那时的冰立方，是个上下两端突出，中间凹陷的，通体用LED屏包围的，造型并不够完满的立方体。





而如何将这个高达15米的庞然大物，塞进18米深的鸟巢地仓，成了难题。



为了解决这个问题，冰立方最初被做成了一个类似“套娃”的形式——在将冰立方下沉至地仓时，突出的部分就可以向中间收缩，把冰立方的高度收缩至地仓可以容纳的尺寸。



但这却造成了视觉上的落差。



为了视觉上的美观，张艺谋最终决定，把冰立方的高度从15米降到10米。



解决了高度的问题，但重量的问题依旧是个挑战。为了保证整体重达400吨，升降装置重量达180吨的冰立方稳定运行，外侧包裹的屏幕重量被压缩得极为有限。



为了满足这一条件，利亚德集团研发团队开发出这样一款产品，最终提交出了一款“薄透漏”的产品。



首先是薄。冰立方所选用的LED屏幕为栅格屏，为了防止屏幕在升降过程中，因摆动而产生磕碰。屏幕需要做得越薄越好，最终达到了不足5公分的厚度。



其次是透。以碳纤维作为屏幕的骨架，利亚德最终研发出了8.5公斤/平米的业内最轻LED屏幕。



在漏的方面，犹豫经调整后的冰立方依然高达10米，相当于3层楼房。这样的高度下，风必然会对其产生影响。为了降低风所造成的机械摆动影响，屏幕必须是漏风的。最终，冰立方所使用的栅格屏，其透风率达到了70%左右。

人均280平米

运维才是最大的压力

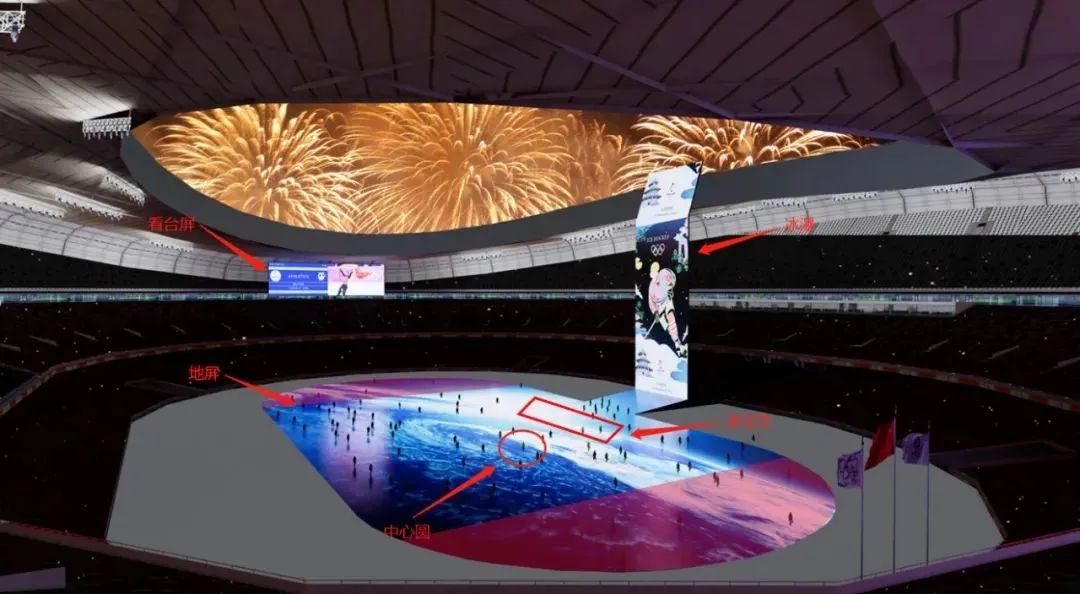

此次冬奥会上，利亚德提供了近10000平方米LED显示屏，覆盖舞台核心区域内地屏、高60米的冰瀑、冰立方、南北看台屏；此外，利亚德还负责整场晚会全部播放系统的设计、搭建以及运行保障工作。整个过程里，公司投入的工作人员总计达到了千余名。



为此，利亚德放弃了不少其他同期项目。



“这是个不容有失的项目，压力非常大。”在利亚德集团冬奥会开闭幕式项目经理王定芳看来，前期对屏幕的要求虽然很高，但后期的运营保障才是对团队运营能力的更大考验。



北京的这个冬天，雨雪丰沛。为了保护屏幕，防止过多的积雪渗到地下仓，每当大雪来临前，保障团队都要用防水布将1万多平米的地屏盖上，待到雪停后，再撤掉。



这是个说起来简单，做起来却极为辛苦的工作。



25个人，7000平米的面积，满是雨雪的防水布，人均负责280平米的地屏保障。在雪后寒冷的冬夜，保障人员即便满身湿透，也要在夜里11点前清理完整个大屏，以应对通宵的视频彩排；待到天亮了，还需要再检修两遍，以应对下午的领导视察；领导走后，导演又号召大家，重新测试一遍……



如此周而复始。



从1999年的 50年国庆阅兵开始，利亚德积累了大量大型活动经验。其中，除了保证产品的稳定性之外，更加珍贵的是团队从无数次大型活动，总结出的运营保障成功经验。



首先，保障人员必须是熟手。除了具备过往的项目经验，还要对当前项目有足够的参与度和了解度。



其次，保障岗也需要有人员备份。对于保障工作来说，人员是最核心的因素，一旦A有问题缺席，就要保证B可以及时顶上，保证每个保障位置都无人缺席。

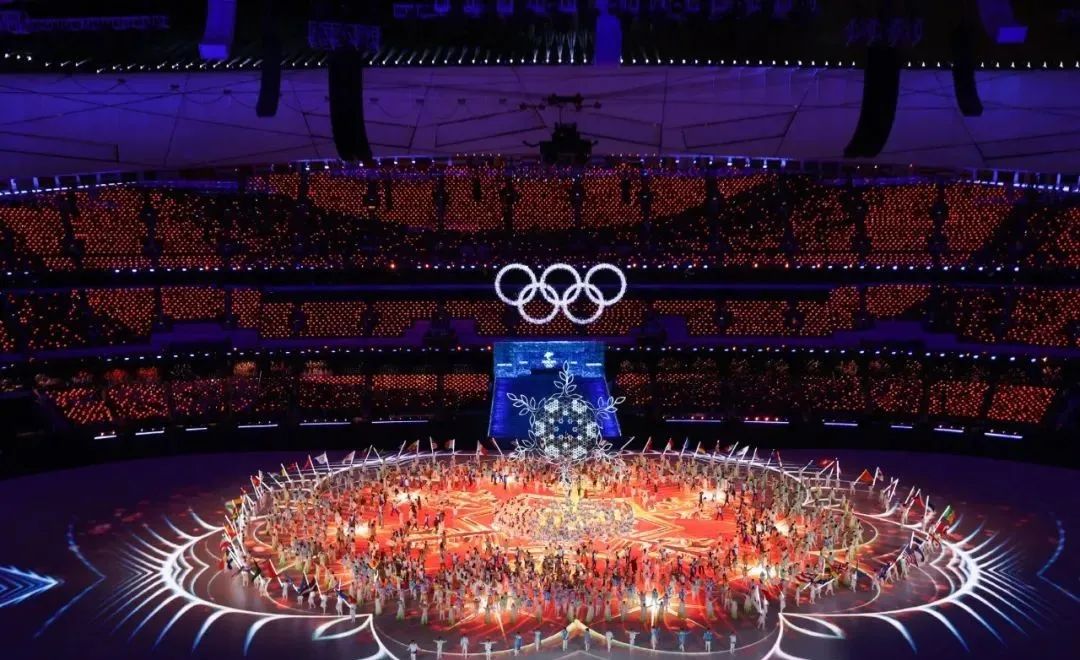

送走了以立春开启的2022冬奥会开幕式，在《送别》歌声中，以“折柳相赠，惜别怀远”为意象的闭幕式也落下了帷幕。



利亚德团队仿佛终于可以松口气了。



“不能放松，我们还有残奥会呢！
