1.前言：

动态查找树主要有：二叉查找树（Binary Search Tree），平衡二叉查找树（Balanced Binary Search Tree），红黑树(Red-Black Tree )，B-tree/B+-tree/ B*-tree (B~Tree)。前三者是典型的二叉查找树结构，其查找的时间复杂度O(log2N)与树的深度相关，那么降低树的深度自然会提高查找效率。

但是咱们有面对这样一个实际问题：就是大规模数据存储中，实现索引查询这样一个实际背景下，树节点存储的元素数量是有限的（如果元素数量非常多的话，查找就退化成节点内部的线性查找了），这样导致二叉查找树结构由于树的深度过大而造成磁盘I/O读写过于频繁，进而导致查询效率低下（为什么会出现这种情况，待会在外部存储器-磁盘中有所解释），那么如何减少树的深度（当然是不能减少查询的数据量），一个基本的想法就是：采用多叉树结构（由于树节点元素数量是有限的，自然该节点的子树数量也就是有限的）。

也就是说，因为磁盘的操作费时费资源，如果过于频繁的多次查找势必效率低下。那么如何提高效率，即如何避免磁盘过于频繁的多次查找呢？根据磁盘查找存取的次数往往由树的高度所决定，所以，只要我们通过某种较好的树结构减少树的结构尽量减少树的高度，那么是不是便能有效减少磁盘查找存取的次数呢？那这种有效的树结构是一种怎样的树呢？

这样我们就提出了一个新的查找树结构——多路查找树。根据平衡二叉树的启发，自然就想到平衡多路查找树结构，也就是这篇文章所要阐述的第一个主题B~tree，即B树结构(后面，我们将看到，B树的各种操作能使B树保持较低的高度，从而达到有效避免磁盘过于频繁的查找存取操作，从而有效提高查找效率)。

B-tree（B-tree树即B树，B即Balanced，平衡的意思）这棵神奇的树是在Rudolf Bayer, Edward M. McCreight(1970)写的一篇论文《Organization and Maintenance of Large Ordered Indices》中首次提出的（wikipedia中：http://en.wikipedia.org/wiki/B-tree，阐述了B-tree名字来源以及相关的开源地址）。

在开始介绍B~tree之前，先了解下相关的硬件知识，才能很好的了解为什么需要B~tree这种外存数据结构。

2.外存储器—磁盘

计算机存储设备一般分为两种：内存储器(main memory)和外存储器(external memory)。内存存取速度快，但容量小，价格昂贵，而且不能长期保存数据(在不通电情况下数据会消失)。

外存储器—磁盘是一种直接存取的存储设备(DASD)。它是以存取时间变化不大为特征的。可以直接存取任何字符组，且容量大、速度较其它外存设备更快。

2.1 磁盘的构造

磁盘是一个扁平的圆盘(与电唱机的唱片类似)。盘面上有许多称为磁道的圆圈，数据就记录在这些磁道上。磁盘可以是单片的，也可以是由若干盘片组成的盘组，每一盘片上有两个面。如下图11.3中所示的6片盘组为例，除去最顶端和最底端的外侧面不存储数据之外，一共有10个面可以用来保存信息。

当磁盘驱动器执行读/写功能时。盘片装在一个主轴上，并绕主轴高速旋转，当磁道在读/写头(又叫磁头) 下通过时，就可以进行数据的读 / 写了。

一般磁盘分为固定头盘(磁头固定)和活动头盘。固定头盘的每一个磁道上都有独立的磁头，它是固定不动的，专门负责这一磁道上数据的读/写。

活动头盘 (如上图)的磁头是可移动的。每一个盘面上只有一个磁头(磁头是双向的，因此正反盘面都能读写)。它可以从该面的一个磁道移动到另一个磁道。所有磁头都装在同一个动臂上，因此不同盘面上的所有磁头都是同时移动的(行动整齐划一)。当盘片绕主轴旋转的时候，磁头与旋转的盘片形成一个圆柱体。各个盘面上半径相同的磁道组成了一个圆柱面，我们称为柱面。因此，柱面的个数也就是盘面上的磁道数。

2.2磁盘的读/写原理和效率

磁盘上数据必须用一个三维地址唯一标示：柱面号、盘面号、块号(磁道上的盘块)。

读/写磁盘上某一指定数据需要下面3个步骤：

(1) 首先移动臂根据柱面号使磁头移动到所需要的柱面上，这一过程被称为定位或查找。

(2) 如上图11.3中所示的6盘组示意图中，所有磁头都定位到了10个盘面的10条磁道上(磁头都是双向的)。这时根据盘面号来确定指定盘面上的磁道。

(3) 盘面确定以后，盘片开始旋转，将指定块号的磁道段移动至磁头下。

经过上面三个步骤，指定数据的存储位置就被找到。这时就可以开始读/写操作了。

访问某一具体信息，由3部分时间组成：

● 查找时间(seek time) Ts: 完成上述步骤(1)所需要的时间。这部分时间代价最高，最大可达到0.1s左右。

● 等待时间(latency time) Tl: 完成上述步骤(3)所需要的时间。由于盘片绕主轴旋转速度很快，一般为7200转/分(电脑硬盘的性能指标之一, 家用的普通硬盘的转速一般有5400rpm(笔记本)、7200rpm几种)。因此一般旋转一圈大约0.0083s。

● 传输时间(transmission time) Tt: 数据通过系统总线传送到内存的时间，一般传输一个字节(byte)大概0.02us=2*10^(-8)s

磁盘读取数据是以盘块(block)为基本单位的。位于同一盘块中的所有数据都能被一次性全部读取出来。而磁盘IO代价主要花费在查找时间Ts上。因此我们应该尽量将相关信息存放在同一盘块，同一磁道中。或者至少放在同一柱面或相邻柱面上，以求在读/写信息时尽量减少磁头来回移动的次数，避免过多的查找时间Ts。

所以，在大规模数据存储方面，大量数据存储在外存磁盘中，而在外存磁盘中读取/写入块(block)中某数据时，首先需要定位到磁盘中的某块，如何有效地查找磁盘中的数据，需要一种合理高效的外存数据结构，就是下面所要重点阐述的B-tree结构，以及相关的变种结构：B+-tree结构和B*-tree结构。

3.B树

3.1 什么是B树

具体讲解之前，有一点，再次强调下：有的文章里面出现的B-树，即为B树。因为B树的原英文名称为B-tree，而国内很多人喜欢把B-tree译作B-树，其实，这是个非常不好的直译，很容易让人产生误解。如人们可能会以为B-树是一种树，而B树又是一种一种树。而事实上是，B-tree就是指的B树。特此说明。

我们知道，B树是为了磁盘或其它存储设备而设计的一种多叉（下面你会看到，相对于二叉，B树每个内结点有多个分支，即多叉）平衡查找树。与本blog之前介绍的红黑树很相似，但在降低磁盘I/0操作方面要更好一些。许多数据库系统都一般使用B树或者B树的各种变形结构，如下文即将要介绍的B+树，B*树来存储信息。

B树与红黑树最大的不同在于，B树的结点可以有许多子女，从几个到几千个。那为什么又说B树与红黑树很相似呢?因为与红黑树一样，一棵含n个结点的B树的高度也为O（lgn），但可能比一棵红黑树的高度小许多，应为它的分支因子比较大。所以，B树可以在O（logn）时间内，实现各种如插入（insert），删除（delete）等动态集合操作。

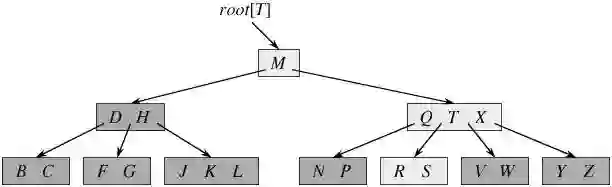

如下图所示，即是一棵B树，一棵关键字为英语中辅音字母的B树，现在要从树种查找字母R（包含n[x]个关键字的内结点x，x有n[x]+1]个子女（也就是说，一个内结点x若含有n[x]个关键字，那么x将含有n[x]+1个子女）。所有的叶结点都处于相同的深度，带阴影的结点为查找字母R时要检查的结点）：

相信，从上图你能轻易的看到，一个内结点x若含有n[x]个关键字，那么x将含有n[x]+1个子女。如含有2个关键字D H的内结点有3个子女，而含有3个关键字Q T X的内结点有4个子女。

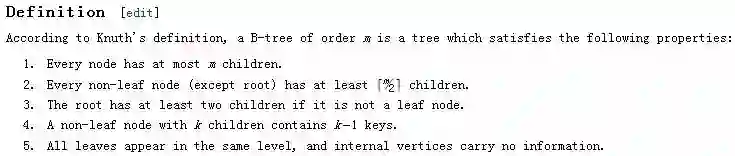

B树的定义，从下文中，你将看到，或者是用阶，或者是用度，如下段文字所述：

Unfortunately, the literature on B-trees is not uniform in its use of terms relating to B-Trees. (Folk & Zoellick 1992, p. 362) Bayer & McCreight (1972), Comer (1979), and others define the order of B-tree as the minimum number of keys in a non-root node. Folk & Zoellick (1992) points out that terminology is ambiguous because the maximum number of keys is not clear. An order 3 B-tree might hold a maximum of 6 keys or a maximum of 7 keys. (Knuth 1998,TAOCP p. 483) avoids the problem by defining the order to be maximum number of children (which is one more than the maximum number of keys).

用阶定义的B树

B 树又叫平衡多路查找树。一棵m阶的B 树 (注：切勿简单的认为一棵m阶的B树是m叉树，虽然存在四叉树，八叉树，KD树，及vp/R树/R*树/R+树/X树/M树/线段树/希尔伯特R树/优先R树等空间划分树，但与B树完全不等同)的特性如下：

①树中每个结点最多含有m个孩子（m>=2）；

②除根结点和叶子结点外，其它每个结点至少有[ceil(m / 2)]个孩子（其中ceil(x)是一个取上限的函数）；

③若根结点不是叶子结点，则至少有2个孩子（特殊情况：没有孩子的根结点，即根结点为叶子结点，整棵树只有一个根节点）；

④所有叶子结点都出现在同一层，叶子结点不包含任何关键字信息(可以看做是外部接点或查询失败的接点，实际上这些结点不存在，指向这些结点的指针都为null)；（读者反馈@冷岳：这里有错，叶子节点只是没有孩子和指向孩子的指针，这些节点也存在，也有元素。@研究者July：其实，关键是把什么当做叶子结点，因为如红黑树中，每一个NULL指针即当做叶子结点，只是没画出来而已）。

⑤每个非终端结点中包含有n个关键字信息： (n，P0，K1，P1，K2，P2，......，Kn，Pn)。其中：

a)Ki (i=1...n)为关键字，且关键字按顺序升序排序K(i-1)< Ki。 b)Pi为指向子树根的接点，且指针P(i-1)指向子树种所有结点的关键字均小于Ki，但都大于K(i-1)。

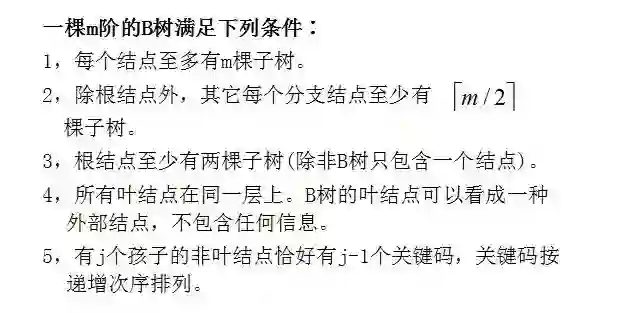

c)关键字的个数n必须满足： [ceil(m / 2)-1]<= n <= m-1。如下图所示：

用度定义的B树

针对上面的5点，再阐述下：

B树中每一个结点能包含的关键字（如之前上面的D H和Q T X）数有一个上界和下界。这个下界可以用一个称作B树的最小度数（算法导论中文版上译作度数，最小度数即内节点中节点最小孩子数目）m（m>=2）表示。

i)每个非根的内结点至多有m个子女，每个非根的结点必须至少含有m-1个关键字，如果树是非空的，则根结点至少包含一个关键字；

ii)每个结点可包含至多2m-1个关键字。所以一个内结点至多可有2m个子女。如果一个结点恰好有2m-1个关键字，我们就说这个结点是满的（而稍后介绍的B*树作为B树的一种常用变形，B*树中要求每个内结点至少为2/3满，而不是像这里的B树所要求的至少半满）；

iii)当关键字数m=2（t=2的意思是，mmin=2，m可以>=2）时的B树是最简单的（有很多人会因此误认为B树就是二叉查找树，但二叉查找树就是二叉查找树，B树就是B树，B树是一棵含有m（m>=2）个关键字的平衡多路查找树），此时，每个内结点可能因此而含有2个、3个或4个子女，亦即一棵2-3-4树，然而在实际中，通常采用大得多的t值。

B树中的每个结点根据实际情况可以包含大量的关键字信息和分支(当然是不能超过磁盘块的大小，根据磁盘驱动(disk drives)的不同，一般块的大小在1k~4k左右)；这样树的深度降低了，这就意味着查找一个元素只要很少结点从外存磁盘中读入内存，很快访问到要查找的数据。如果你看完上面关于B树定义的介绍，思维感觉不够清晰，请继续参阅下文第6小节、B树的插入、删除操作部分。

3.2 B树的类型和节点定义

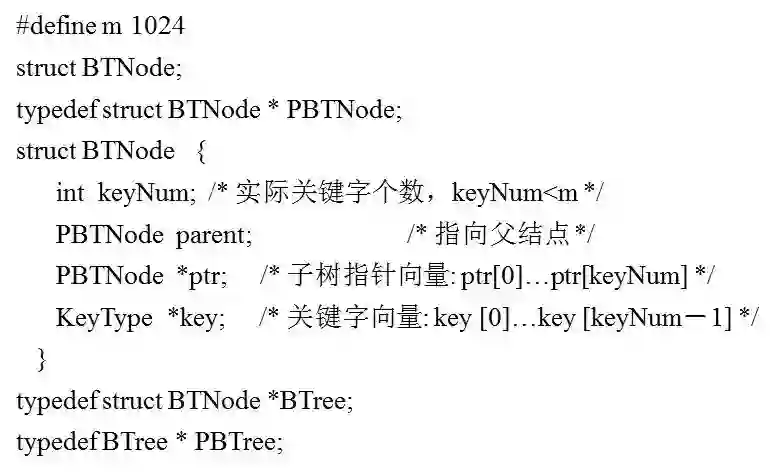

B树的类型和节点定义如下图所示：

3.3 文件查找的具体过程(涉及磁盘IO操作)

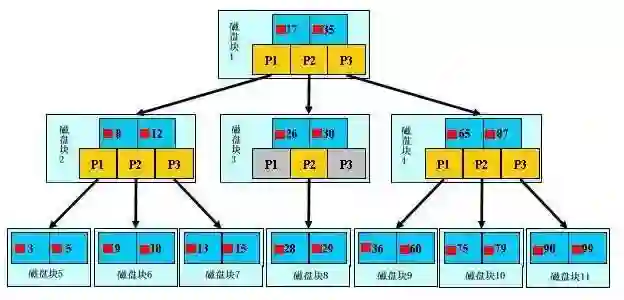

为了简单，这里用少量数据构造一棵3叉树的形式，实际应用中的B树结点中关键字很多的。上面的图中比如根结点，其中17表示一个磁盘文件的文件名；小红方块表示这个17文件内容在硬盘中的存储位置；p1表示指向17左子树的指针。

其结构可以简单定义为：

typedef struct {

/*文件数*/

int file_num;

/*文件名(key)*/

char * file_name[max_file_num];

/*指向子节点的指针*/

BTNode * BTptr[max_file_num+1];

/*文件在硬盘中的存储位置*/

FILE_HARD_ADDR offset[max_file_num];

}BTNode;

假如每个盘块可以正好存放一个B树的结点（正好存放2个文件名）。那么一个BTNODE结点就代表一个盘块，而子树指针就是存放另外一个盘块的地址。

下面，咱们来模拟下查找文件29的过程：

1 根据根结点指针找到文件目录的根磁盘块1，将其中的信息导入内存。【磁盘IO操作 1次】

2 此时内存中有两个文件名17、35和三个存储其他磁盘页面地址的数据。根据算法我们发现：17<29<35，因此我们找到指针p2。

3 根据p2指针，我们定位到磁盘块3，并将其中的信息导入内存。【磁盘IO操作 2次】

此时内存中有两个文件名26，30和三个存储其他磁盘页面地址的数据。根据算法我们发现：26<29<30，因此我们找到指针p2。

4 根据p2指针，我们定位到磁盘块8，并将其中的信息导入内存。【磁盘IO操作 3次】

此时内存中有两个文件名28，29。根据算法我们查找到文件名29，并定位了该文件内存的磁盘地址。

分析上面的过程，发现需要3次磁盘IO操作和3次内存查找操作。关于内存中的文件名查找，由于是一个有序表结构，可以利用折半查找提高效率。至于IO操作是影响整个B树查找效率的决定因素。

当然，如果我们使用平衡二叉树的磁盘存储结构来进行查找，磁盘4次，最多5次，而且文件越多，B树比平衡二叉树所用的磁盘IO操作次数将越少，效率也越高。

3.4 B树的高度

根据上面的例子我们可以看出，对于辅存做IO读的次数取决于B树的高度。而B树的高度由什么决定的呢？

若B树某一非叶子节点包含N个关键字，则此非叶子节点含有N+1个孩子结点，而所有的叶子结点都在第I层，我们可以得出：

因为根至少有两个孩子，因此第2层至少有两个结点。

除根和叶子外，其它结点至少有┌m/2┐个孩子，

因此在第3层至少有2*┌m/2┐个结点，

在第4层至少有2*(┌m/2┐^2)个结点，

在第 I 层至少有2*(┌m/2┐^(l-2) )个结点，于是有： N+1 ≥ 2*┌m/2┐I-2；

考虑第L层的结点个数为N+1，那么2*(┌m/2┐^(l-2)）≤N+1，也就是L层的最少结点数刚好达到N+1个，即： I≤ log┌m/2┐((N+1)/2 )+2；

所以，当B树包含N个关键字时，B树的最大高度为l-1（因为计算B树高度时，叶结点所在层不计算在内），即：l - 1 = log┌m/2┐((N+1)/2 )+1。　　

这个B树的高度公式从侧面显示了B树的查找效率是相当高的。

曾在一次面试中被问到，一棵含有N个总关键字数的m阶的B树的最大高度是多少?答曰：log_ceil（m/2）(N+1)/2 + 1 （上面中关于m阶B树的第1点特性已经提到：树中每个结点含有最多含有m个孩子，即m满足：ceil(m/2)<=m<=m。而树中每个结点含孩子数越少，树的高度则越大，故如此）。在2012微软4月份的笔试中也问到了此问题。

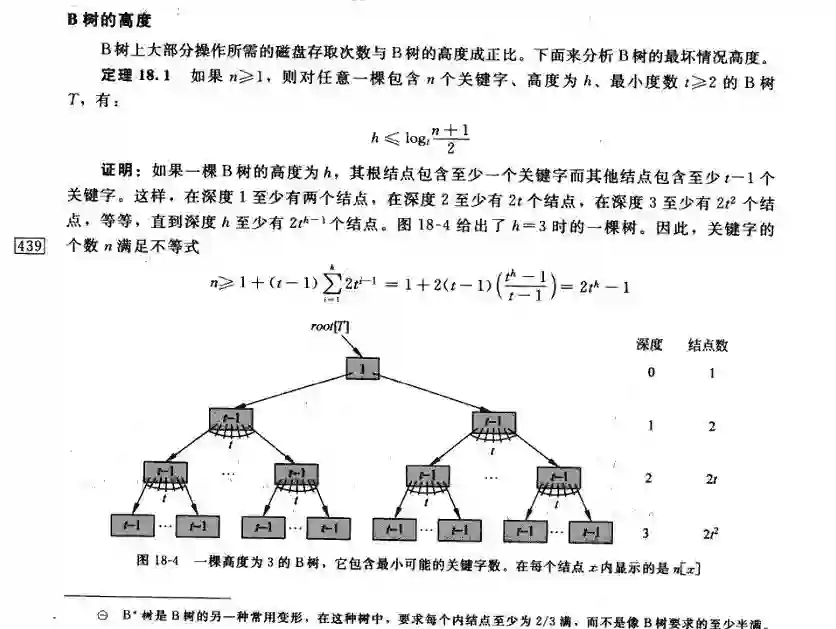

此外，还有读者反馈，说上面的B树的高度计算公式与算法导论一书上的不同，而后我特意翻看了算法导论第18章关于B树的高度一节的内容，如下图所示：
