.NET Core应用框架Util介绍（三）
（点击上方蓝字，可快速关注我们）
来源：何镇汐
.cnblogs.com/xiadao521/p/Util-Introduction-3.html
《.NET Core应用框架Util介绍（二）》上篇介绍了Util的开发环境，并让你把Demo运行起来。
本文将介绍该Demo的前端Angular运行机制以及目录结构。
目录结构

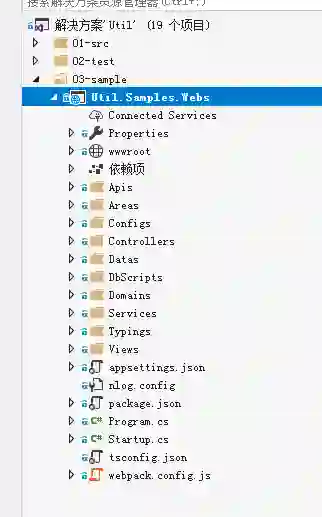

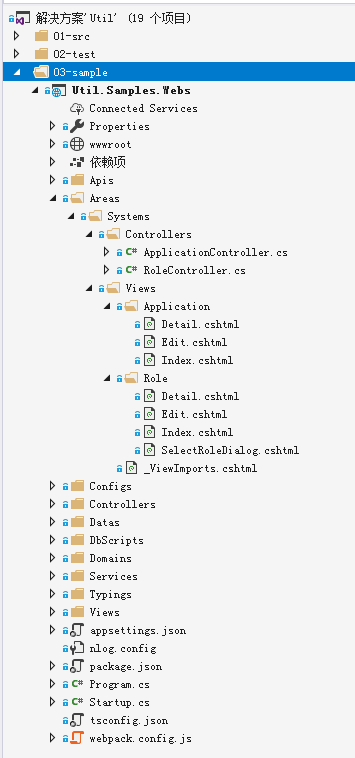

在VS上打开Util Demo，会看见如下的目录结构。
现代前端通常采用VS Code开发，不过我们为了使用TagHelper，需要采用VS开发，这为你提供了更多的选择。
你可以将WebApi和Angular应用放在同一个项目中，就像现在看见的那样。也可以分别把WebApi和Angular应用放到不同项目中。
如果你已经习惯了VS Code开发，这同样没问题，不过你将放弃TagHelper带来的强类型代码提示和编译时检查特性。
对于Angular，它提供了ng cli命令行工具，你可以用ng cli来创建项目结构。
前文已简要介绍了TagHelper，它是用来提升Angular视图页面开发效率的利器。为了使用TagHelper，不得不放弃ng cli，因为它不支持在Angular组件上配置服务端动态地址。
下面介绍这个项目中包含的目录和文件。

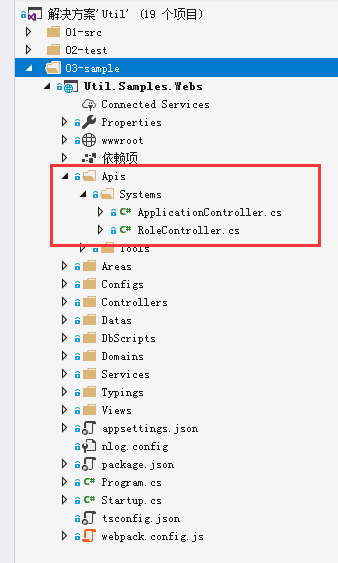

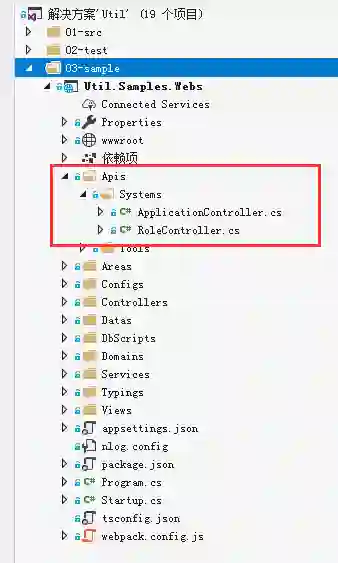

Apis目录
这个目录用来存放Web Api控制器。
ApplicationController演示了普通CRUD操作，RoleController演示了树型层次的CRUD操作。
你暂时不要关心Web Api CRUD操作，我会在后续介绍。

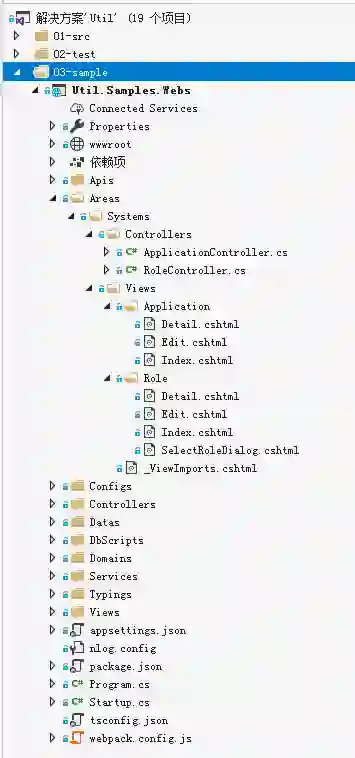

Areas目录
用过Asp.Net Mvc的同学可能知道，Areas就是区域，它的作用是提供模块化管理。我们把不同的模块用Areas的区域分隔开，这样在项目规模变大时，还能迅速找到相关页面。
与传统Asp.Net Mvc应用不同，Util的Areas控制器并不进行任何操作，只是简单的返回视图页面，cshtml仅起到代码生成器的作用。
一个更好的选择是使用RazorPage,它把控制器和页面合并了，将来会使用这种方式。
Configs目录
你并不需要它，我在Demo中用来放测试配置，项目上我通常把Configs目录放在应用层类库。
Controllers目录
Controllers目录是用来放置与首页相关的控制器。
Datas目录
Util引入了DDD经典架构，Datas位于基础设施层，一些人把它叫仓储层。
Datas通常放在单独的类库，为了演示简单，我放在该WEB项目的目录中。
DbScripts目录
这个目录提供了Sql Server建库脚本。
一些人可能很惊讶，什么年代了，还在使用Db First开发。
在多年的开发实战中，我摸索到一套以PowerDesigner数据建模配合CodeSmith代码生成的开发模式。对于CRUD，它具有快速高效的特点，同时你还能拥有清晰的数据字典以供未来查阅。
对于具备面向对象编程能力的人，这种方式并不会降低代码质量和设计水平，在将代码生成出来以后，通过手工调整就可达到与Code First相同的代码水平。
我会在未来某个合适的时候介绍这种开发模式。
Domains目录
DDD经典架构中领域层相关的目录，实际开发中将放到单独的类库。
Services目录
DDD经典架构中应用层相关的目录，实际开发中将放到单独的类库。

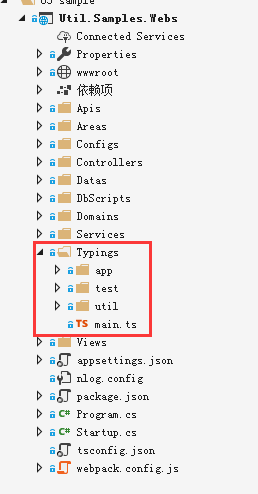

Typings目录
Angular相关的所有东西都在这里。
app目录用来存放与业务相关的项目资源，比如Angular组件，指令，服务等。

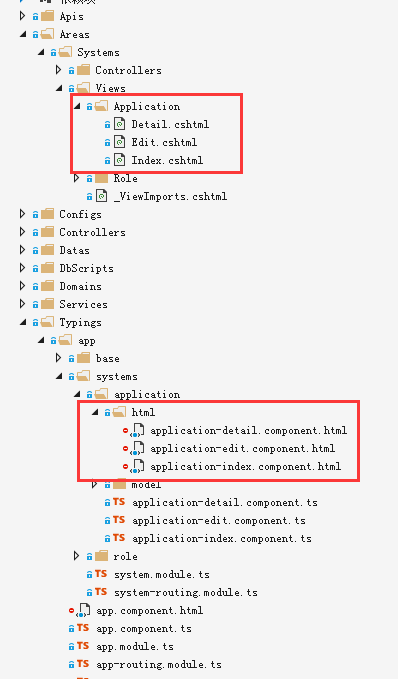

值得注意的是，该目录包含组件对应的.html文件，这些.html文件和.cshtml文件是怎样的关系？
如果你从未运行过Util Demo项目，打开app目录，并未找到任何.html文件。
你可能已经猜到了，.html文件是由.cshtml文件生成的。
你永远都不应该手工编辑这些.html文件，因为在调试运行时将被覆盖。

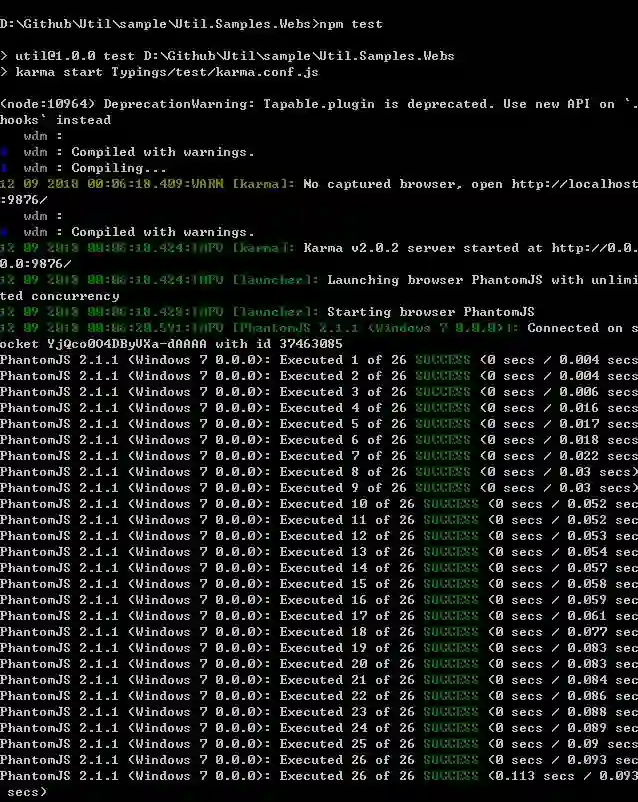

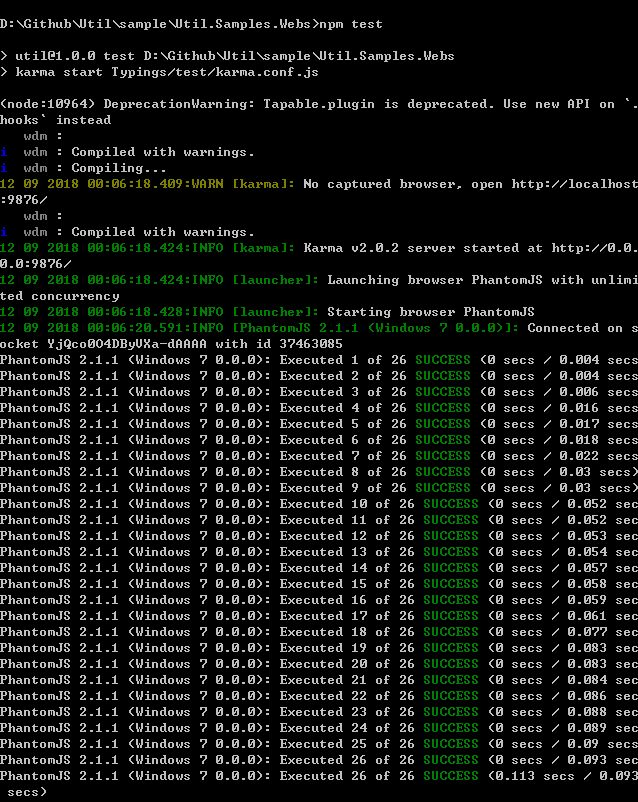

test目录包含Ts单元测试，我仅对极少数Helper进行单元测试。通过下面的npm命令把测试运行起来。
npm test

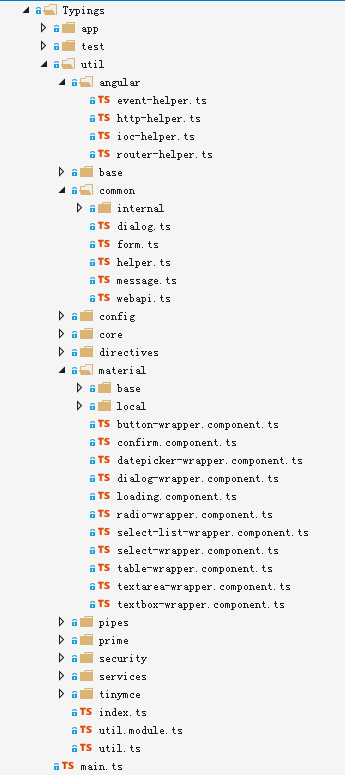

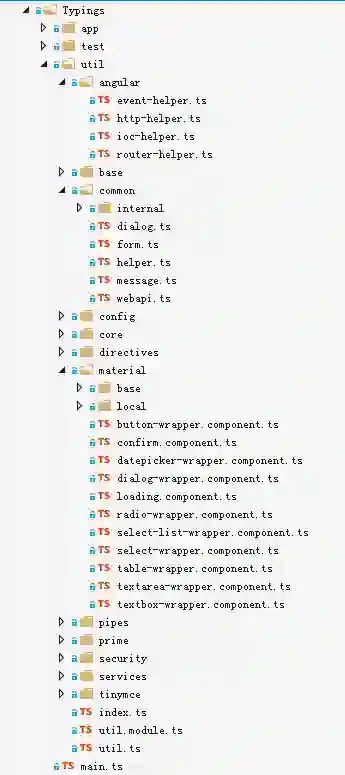

util目录包含对Angular常用API和Angular Material组件的封装。
Angular组件由视图和控制器两部分构成。视图即模板页，包含html标签。控制器用来编写逻辑，包含Ts代码。换句话说，Angular应用开发主要是编写html和ts（当然还有css，暂时不要管它）。
TagHelper并不是Util封装Angular的唯一手段，对于Angular控制器,Util采用链式封装手法，将Angular常用Api封装得更加简单易用，使你对Angular Api只要有一个模糊的印象就可以开发了。
对于Angular视图页面，并不能直接采用TagHelper简单包装，这样会导致TagHelper过于复杂，另外很多功能需要在运行时进行判断，TagHelper只在开发调试阶段存在，所以采用两层封装会更加省力。
首先采用Angular组件或指令对Material组件进行封装，然后采用TagHelper提供强类型提示。
对于希望采用VS Code开发的同学，Typings/util目录中封装的代码同样可以使用，它跟TagHelper没有什么关系，你可以把它Copy到你的项目，我尚未把它发布到npm。
Views目录
Views目录包含首页。
appsettings.json文件
它是一个配置文件，数据库连接字符串在这里。
nlog.config文件
它是NLog日志组件的配置文件，Util 采用NLog输出开发调试和错误日志，默认位置是c:\log目录。
package.json文件
它是npm包管理器的配置文件。
Program.cs文件
它是Asp.Net Core程序入口点文件。
Startup.cs文件
它是Asp.Net Core启动文件，在这里配置依赖注入和中间件请求管道。
tsconfig.json文件
它是Typescript语言配置文件。
webpack.config.js文件
它是Webpack自动化构建工具的配置文件。

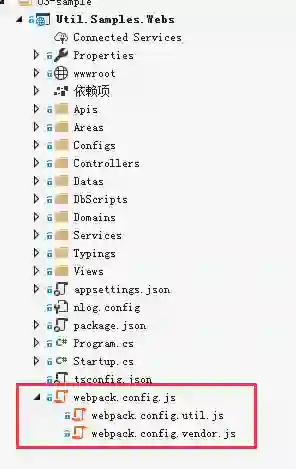

还有两个配置文件隐藏在webpack.config.js下，它们对util和第三方Js框架进行处理。
运行机制
对于没有前端基础的同学，可能很难理解这个Demo是如何运行起来的，下面为你介绍这个Demo的运行机制，我们从npm包还原开始。
npm还原
当你输入yarn和cnpm install node-sass，它会找到package.json文件的dependencies节，然后把需要的文件下载到node_modules目录中。
执行Webpack构建
然后输入npm run dev，这里发生了什么？
npm run是npm的一个命令，它会查找package.json中scripts定义的命令。
npm run dev
dev就是npm run要查找的命令名，它是一个约定俗成的名称，代表开发阶段配置，即develop，当然你不一定用这个名字，叫abc也可以。

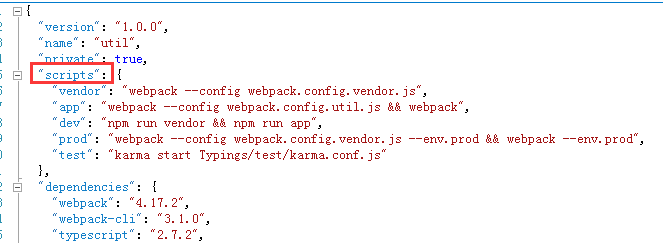

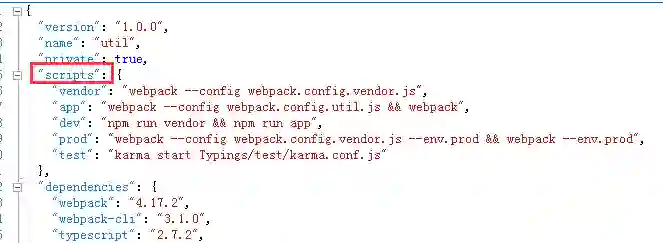

npm run dev查找到package.json文件scripts节定义的dev命令，它的内容是npm run vendor && npm run app，这个命令是由两个npm run命令组成的。
npm run vendor
npm run vendor的内容是webpack --config webpack.config.vendor.js，这将对webpack.config.vendor.js执行构建操作。
webpack命令默认查找webpack.config.js文件，现在要查找的是webpack.config.vendor.js，所以需要添加参数—config。
我们来看看webpack.config.vendor.js包含什么内容。
const pathPlugin = require('path');
const webpack = require('webpack');
var Extract = require("extract-text-webpack-plugin");
//第三方Js库
const jsModules = [
'reflect-metadata',
'zone.js',
'moment',
'@angular/animations',
'@angular/common',
'@angular/common/http',
'@angular/compiler',
'@angular/core',
'@angular/forms',
'@angular/elements',
'@angular/platform-browser',
'@angular/platform-browser/animations',
'@angular/platform-browser-dynamic',
'@angular/router',
'@angular/cdk/esm5/collections.es5',
'@angular/flex-layout',
'@angular/material',
'primeng/primeng',
'lodash',
"echarts-ng2"
];
//第三方Css库
const cssModules = [
'@angular/material/prebuilt-themes/indigo-pink.css',
'material-design-icons/iconfont/material-icons.css',
'font-awesome/css/font-awesome.css',
'primeicons/primeicons.css',
'primeng/resources/themes/omega/theme.css',
'primeng/resources/primeng.min.css'
];
module.exports = (env) => {
//是否开发环境
const isDev = !(env && env.prod);
const mode = isDev ? "development" : "production";
//将css提取到单独文件中
const extractCss = new Extract("vendor.css");
//获取路径
function getPath(path) {
return pathPlugin.join(__dirname, path);
}
//打包第三方Js库
let vendorJs = {
mode: mode,
entry: { vendor: jsModules },
output: {
publicPath: 'dist/',
path: getPath("wwwroot/dist"),
filename: "[name].js",
library: '[name]'
},
resolve: {
extensions: ['.js']
},
devtool: "source-map",
plugins: [
new webpack.DllPlugin({
path: getPath("wwwroot/dist/[name]-manifest.json"),
name: "[name]"
}),
new webpack.ContextReplacementPlugin(/\@angular\b.*\b(bundles|linker)/, getPath('./Typings')),
new webpack.ContextReplacementPlugin(/angular(\\|\/)core(\\|\/)@angular/, getPath('./Typings')),
new webpack.IgnorePlugin(/^vertx$/)
]
}
//打包css
let vendorCss = {
mode: mode,
entry: { vendor: cssModules },
output: {
publicPath: './',
path: getPath("wwwroot/dist"),
filename: "[name].css"
},
devtool: "source-map",
module: {
rules: [
{ test: /\.css$/, use: extractCss.extract({ use: isDev ? 'css-loader' : 'css-loader?minimize' }) },
{
test: /\.(png|jpg|gif|woff|woff2|eot|ttf|svg)(\?|$)/, use: {
loader: 'url-loader',
options: {
limit: 20000,
name: "[name].[ext]",
outputPath: "images/"
}
}
}
]
},
plugins: [
extractCss
]
}
return isDev ? [ vendorJs, vendorCss] : [vendorCss];
}
vendorJs 对象用于配置将哪些第三方Js框架文件进行打包，vendorCss 对象用于配置需要打包的第三方框架提供的Css文件。
entry属性指定了需要打包的入口文件，output属性则指定输出的位置和文件名。
当webpack.config.vendor.js执行完毕，会在Util.Samples.Webs项目的wwwroot目录创建一个dist子目录，并生成vendor.js和vendor.css两个文件。
注意：vendor.js仅在开发调试阶段使用，所以并没有对它进行压缩，正式发布并不需要执行vendorJs对象。
该脚本的最后一行证明了这一点。
return isDev ? [ vendorJs, vendorCss] : [vendorCss];
npm run app
npm run app又包含两个命令，用于执行webpack.config.util.js和webpack.config.js。
webpack --config webpack.config.util.js && webpack
先来看看webpack.config.util.js。
const pathPlugin = require('path');
const webpack = require('webpack');
module.exports = (env) => {
//是否开发环境
const isDev = !(env && env.prod);
const mode = isDev ? "development" : "production";
//获取路径
function getPath(path) {
return pathPlugin.join(__dirname, path);
}
//打包util脚本库
return {
mode: mode,
entry: { util: [getPath("Typings/util/index.ts")] },
output: {
publicPath: 'dist/',
path: getPath("wwwroot/dist"),
filename: "[name].js",
library: '[name]'
},
resolve: {
extensions: ['.js', '.ts']
},
devtool: "source-map",
module: {
rules: [
{ test: /\.ts$/, use: ['awesome-typescript-loader?silent=true'] }
]
},
plugins: [
new webpack.DllReferencePlugin({
manifest: require('./wwwroot/dist/vendor-manifest.json')
}),
new webpack.DllPlugin({
path: getPath("wwwroot/dist/[name]-manifest.json"),
name: "[name]"
})
]
}
}
它将查找Util.Samples.Webs项目下Typings/util/index.ts文件，这是util默认导出文件，所有在外部需要访问的类型都会从这里导出。
当webpack.config.util.js执行完毕，会在dist目录创建util.js文件。
同样的，util.js文件仅用于开发调试阶段。
下面看webpack.config.js。
const pathPlugin = require('path');
const webpack = require('webpack');
var Extract = require("extract-text-webpack-plugin");
const AngularCompilerPlugin = require('@ngtools/webpack').AngularCompilerPlugin;
module.exports = (env) => {
//是否开发环境
const isDev = !(env && env.prod);
const mode = isDev ? "development" : "production";
//将css提取到单独文件中
const extractCss = new Extract("app.css");
//获取路径
function getPath(path) {
return pathPlugin.join(__dirname, path);
}
//打包js
let jsConfig = {
mode: mode,
entry: { app: getPath("Typings/main.ts") },
output: {
publicPath: 'dist/',
path: getPath("wwwroot/dist"),
filename: "[name].js",
chunkFilename: '[id].chunk.js'
},
resolve: {
extensions: ['.js', '.ts']
},
devtool: "source-map",
module: {
rules: [
{ test: /\.ts$/, use: isDev ? ['awesome-typescript-loader?silent=true', 'angular-router-loader'] : ['@ngtools/webpack'] },
{ test: /\.js$/, loader: '@angular-devkit/build-optimizer/webpack-loader', options: { sourceMap: false } },
{ test: /\.html$/, use: 'html-loader?minimize=false' }
]
},
plugins: [
new webpack.DefinePlugin({
'process.env': { NODE_ENV: isDev ? JSON.stringify("dev") : JSON.stringify("prod") }
})
].concat(isDev ? [
new webpack.DllReferencePlugin({
manifest: require('./wwwroot/dist/vendor-manifest.json')
}),
new webpack.DllReferencePlugin({
manifest: require('./wwwroot/dist/util-manifest.json')
})
] : [
new AngularCompilerPlugin({
tsConfigPath: 'tsconfig.json',
entryModule: "Typings/app/app.module#AppModule"
})
])
}
//打包css
let cssConfig = {
mode: mode,
entry: { app: getPath("wwwroot/css/main.scss") },
output: {
publicPath: './',
path: getPath("wwwroot/dist"),
filename: "[name].css"
},
resolve: {
modules: ['wwwroot']
},
devtool: "source-map",
module: {
rules: [
{
test: /\.scss$/, use: extractCss.extract({
use: isDev ? ['css-loader', { loader: 'postcss-loader', options: { plugins: [require('autoprefixer')] } }, 'sass-loader']
: ['css-loader?minimize', { loader: 'postcss-loader', options: { plugins: [require('autoprefixer')] } }, 'sass-loader']
})
},
{
test: /\.(png|jpg|gif|woff|woff2|eot|ttf|svg)(\?|$)/, use: {
loader: 'url-loader',
options: {
limit: 20000,
name: "[name].[ext]",
outputPath: "images/"
}
}
}
]
},
plugins: [
extractCss
]
}
return [jsConfig, cssConfig];
}
webpack.config.js查找Typings目录下的main.ts，main.ts是angular项目的入口文件。
webpack通过递归依赖查找main.ts，将除了util.js和vendor.js以外所有引用到的ts或js文件打包到dist/app.js文件中。

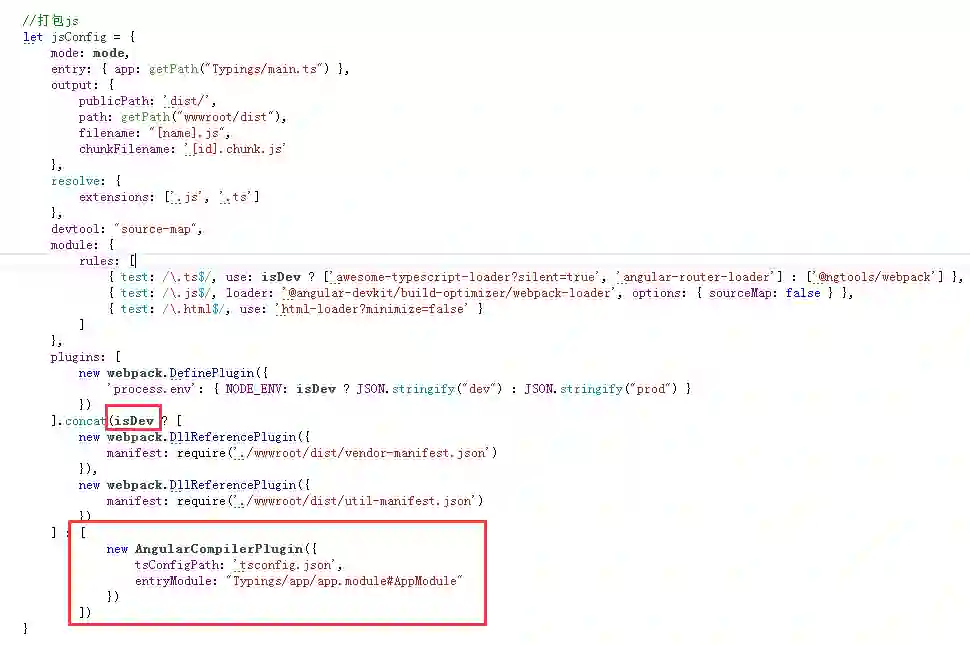

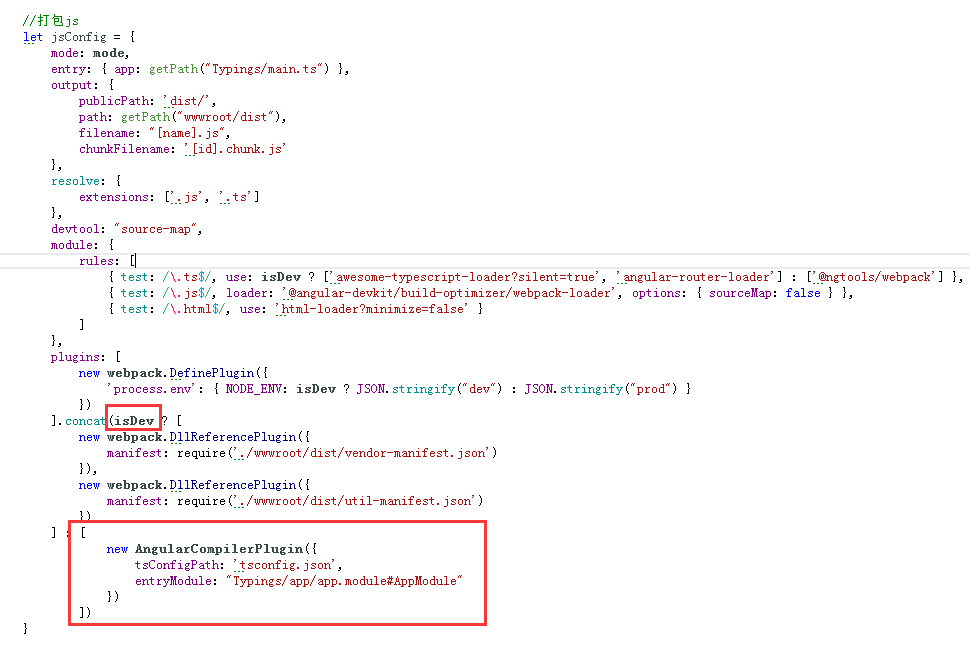

注意，正式发布时，app.js将采用angular官方提供的webpack编译插件@ngtools/webpack进行AOT编译并打包生成。

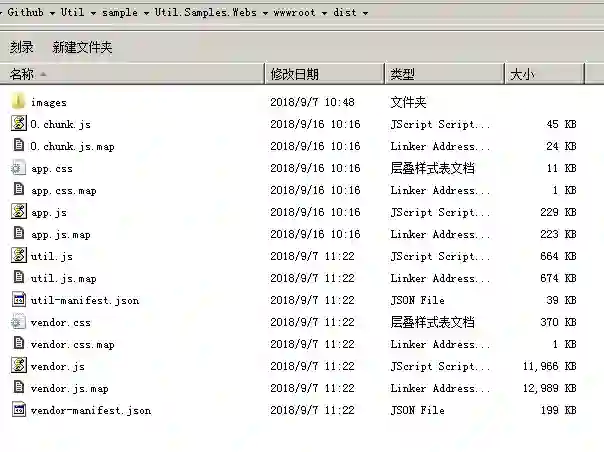

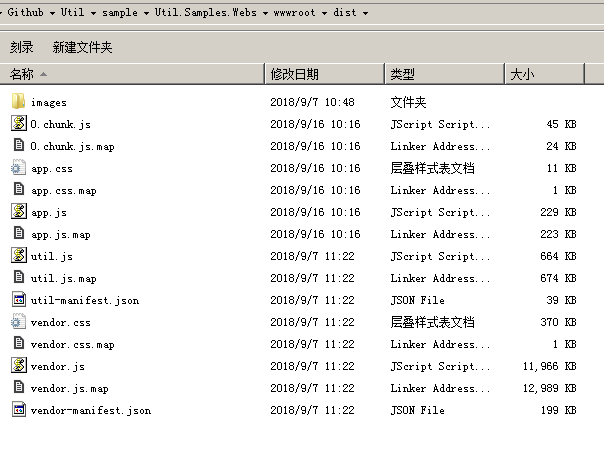

现在dist目录生成了如下文件。
0.chunk.js是由angular子模块生成的js文件，当路由配置对子模块启用了延迟加载，每个子模块都会生成一个独立的js文件。
loadChildren以延迟加载的方式来配置SystemModule子模块。
运行机制
现在运行angular应用的js文件已经就绪，让我们把它运行起来，在VS上F5启动项目。
注意：你应该使用Google Chrome来打开它，IE浏览器，可以通过启用polyfill来勉强支持，不过由于效果不佳，我已经把它扔掉了。

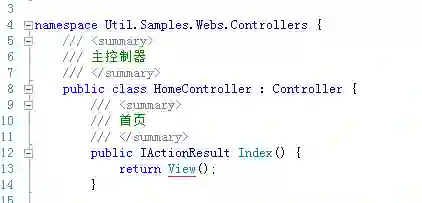

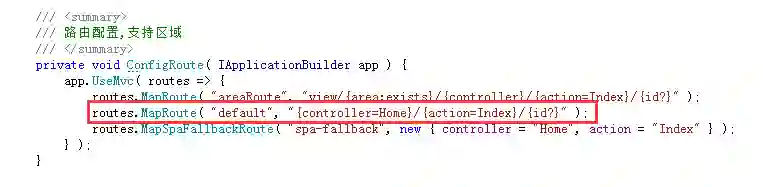

当浏览器打开首页http://localhost:5200，Asp.Net Core启动文件Startup.cs中配置的默认路由将被激活，从而将请求发送到HomeController控制器的Index方法。

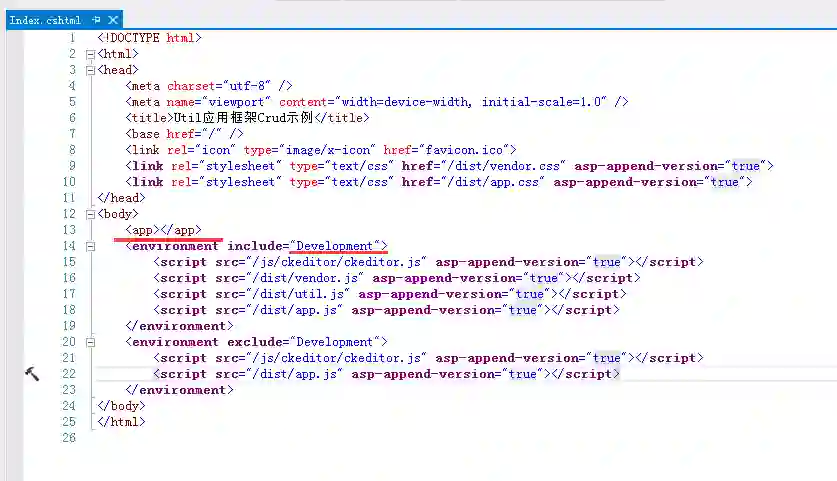

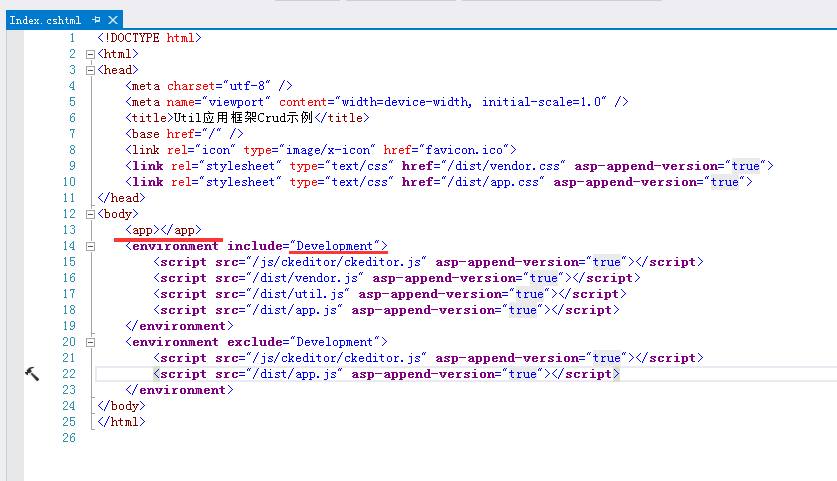

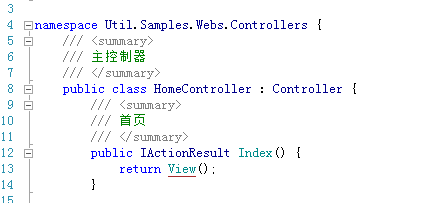

Index方法直接返回了Views目录下Index.cshtml首页。
environment标签是一个环境判断条件，用于设置开发及上线等不同阶段的内容。
<environment include="Development">用于开发阶段，<environment exclude="Development">用于发布阶段，可以看出，在发布后并不需要vendor.js和util.js文件，因为app.js会包含它们。
好，现在浏览器加载了Index首页，Angular应用是如何运行起来的呢？
Angular的引导过程

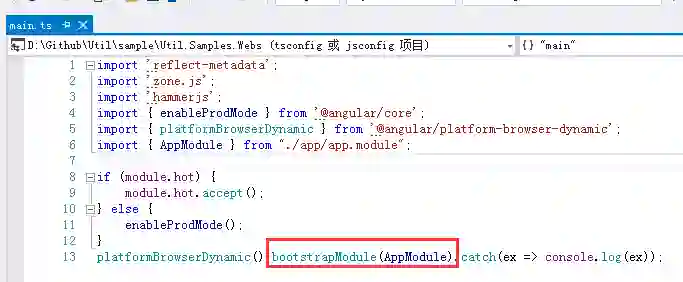

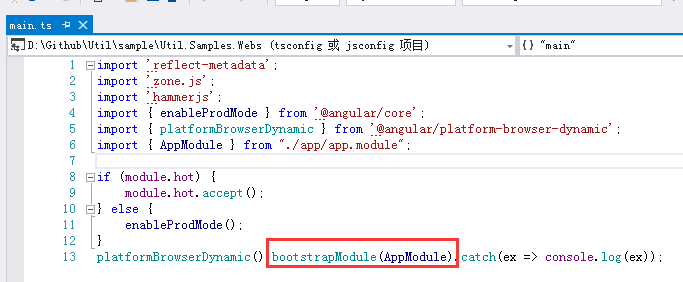

还记得Angular应用入口文件main.ts吗，来看看它包含什么内容。
platformBrowserDynamic是为浏览器平台提供的JIT动态编译服务，它将引导AppModule根模块的启动。

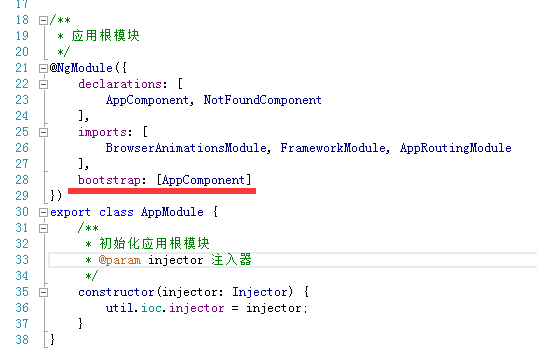

AppModule是Angular应用的根模块，它的主要任务之一就是启动AppComponent根组件。
AppComponent是整个Angular应用的根组件，所有其它组件都将被加载到根组件中。

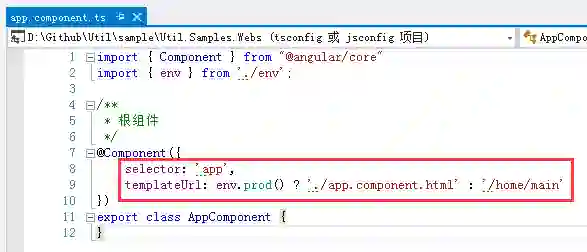

selector用于指定组件的自定义标签，这里将根组件标签定义为<app></app>，你发现它已经被放置在Index.cshtml中。
AppComponent根组件准备启动了，由于是JIT编译，所以它需要获取视图。
组件的视图由templateUrl属性指定。
templateUrl: env.prod() ? './app.component.html' : '/home/main'
我们希望开发阶段通过访问服务端控制器来获取视图，这样在编辑TagHelper时就能更方便，只需刷新页面就能看见效果。
env是一个环境检测对象，prod方法如果返回true表明当前为正式环境，将从app.component.html静态文件获取视图，如果是开发调试环境，则访问服务端HomeController控制器的Main方法获取视图。

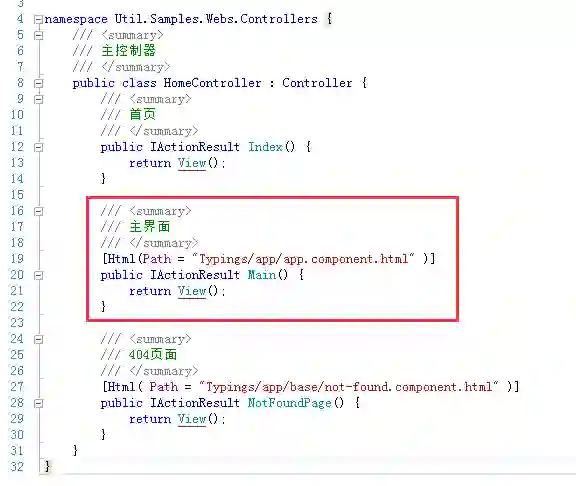

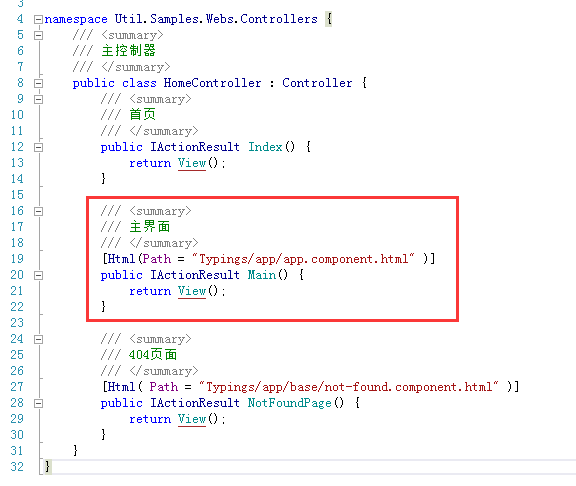

Main方法上的Html特性，是用来帮助.cshtml生成.html静态文件的辅助工具。

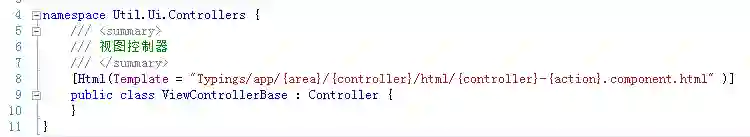

一般情况下，你并不需要手工设置Html特性来生成html文件，Util提供了ViewControllerBase控制器基类，当你的视图控制器继承它，所有html文件就会生成到约定的目录中。
由Template属性设置的路径可知，Typings/app中的项目结构也采用模块化组织，与区域模块相对应。

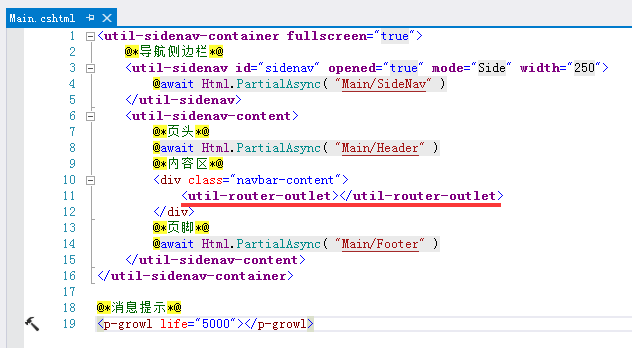

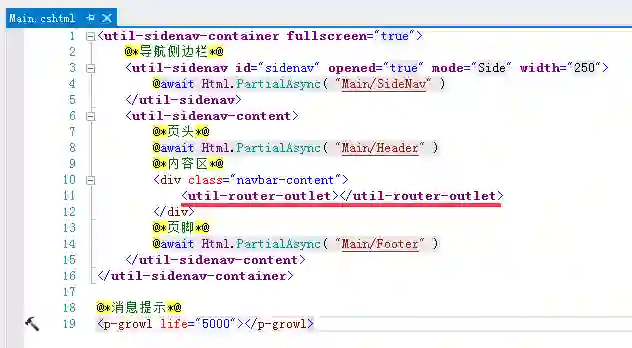

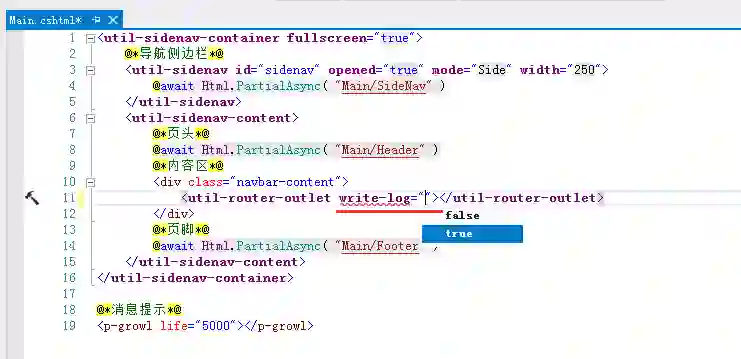

现在来看根组件的视图。
这是你第一次看见Util封装的TagHelper标签，以<util-打头的标签都是Util TagHelper，它们以粗体显示，这是由于安装了Resharper的原因。
TagHelper在运行时会把html输出到页面，它们把弱类型的html封装成了具有强类型提示的标签。
如何知道某个TagHelper到底输出了什么html呢？
一种办法是打开它生成的.html文件来查找，不过当页面很复杂时，这种办法有点吃力。

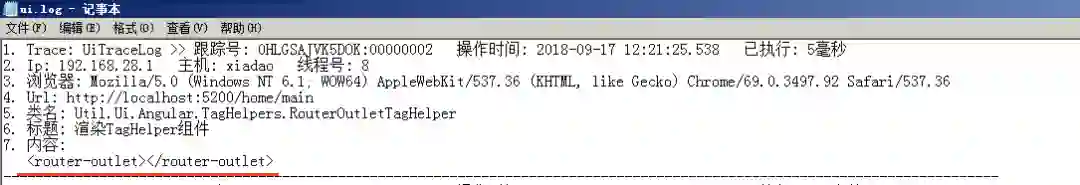

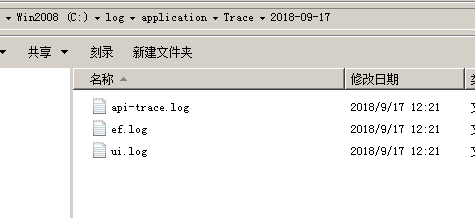

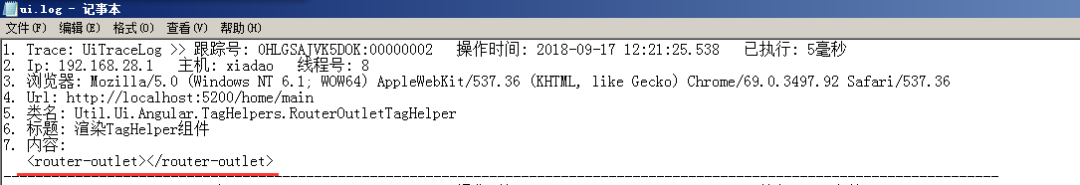

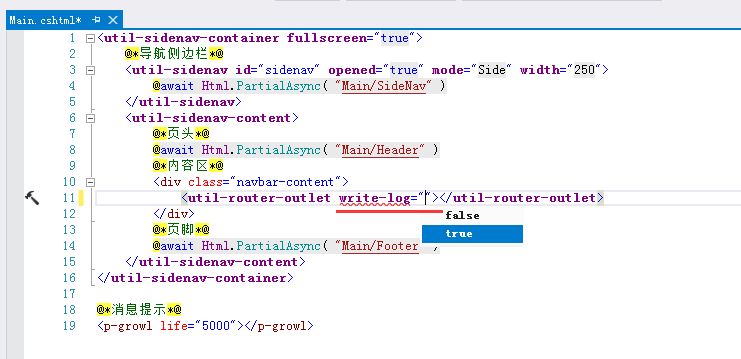

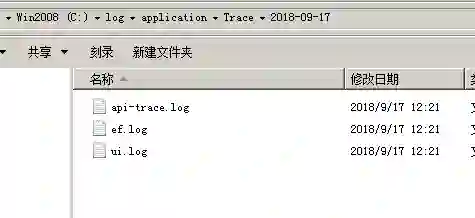

另一种办法是查看日志，Util TagHelper的每个组件都提供了write-log属性，当设置为true，就会在C盘log目录生成日志。
main.cshtml视图中最关键的部分就是<router-outlet></router-outlet>标签。
router-outlet是Angular路由的占位符，当根模块AppModule中配置的路由激活时，相关的Angular组件就会被放进这个占位符中。

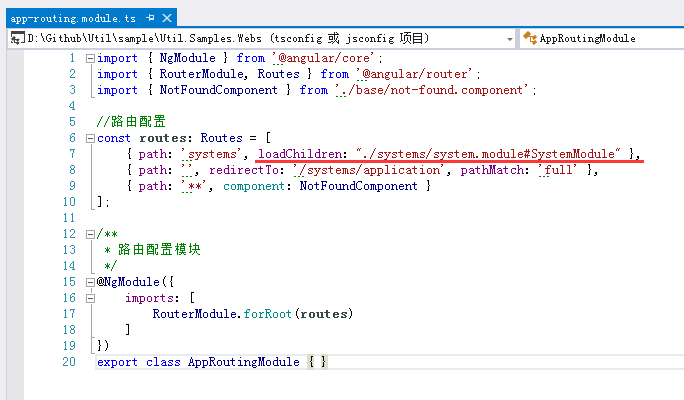

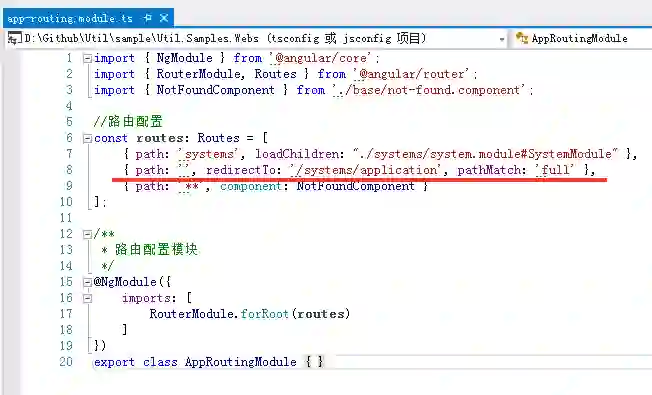

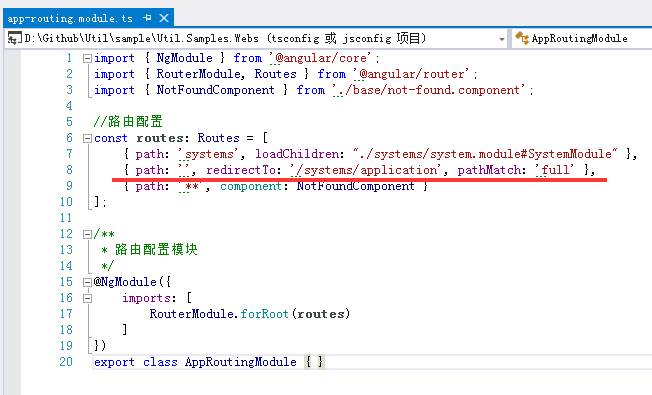

根模块中的路由配置被拆分到一个单独的模块AppRoutingModule中，路由配置如下。

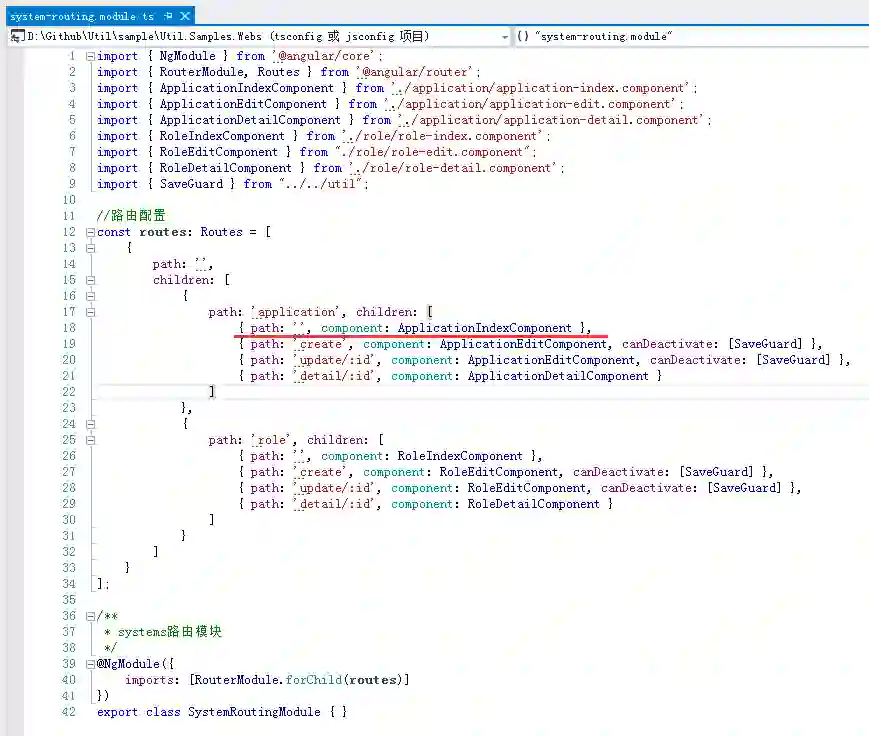

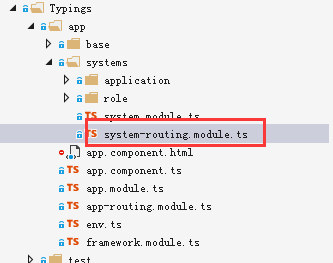

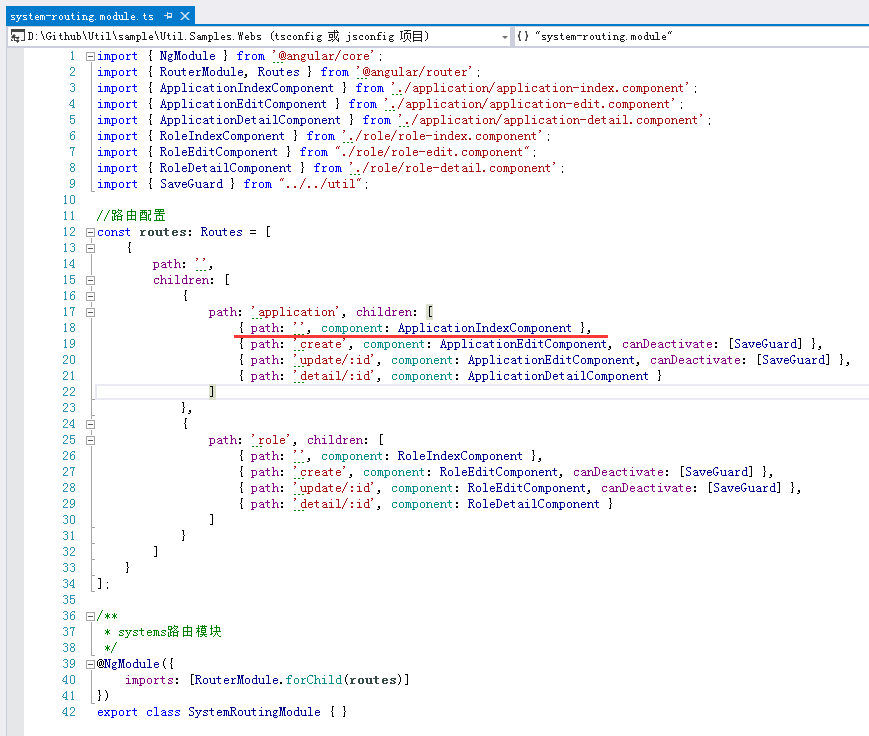

通过路由配置可以发现，当打开首页时，命中路由第二项path:’’，会跳转到/systems/application路径，systems是一个子模块，我们来查看它的路由配置。
/systems/application将激活ApplicationIndexComponent组件，并把它加载到根组件的<router-outlet></router-outlet>中。

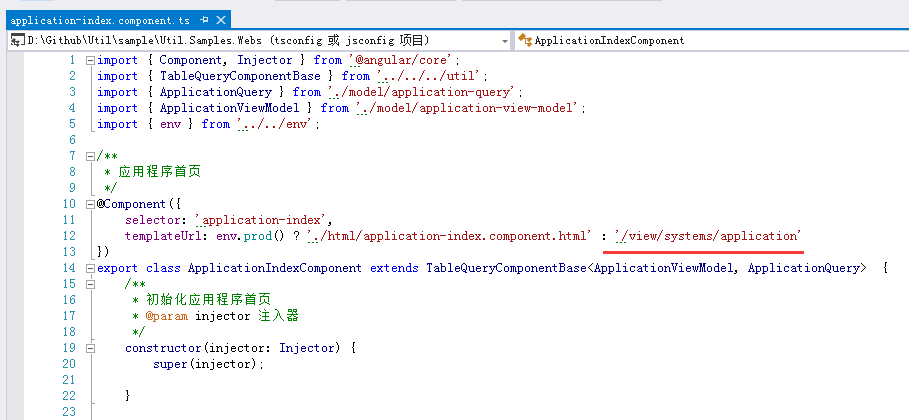

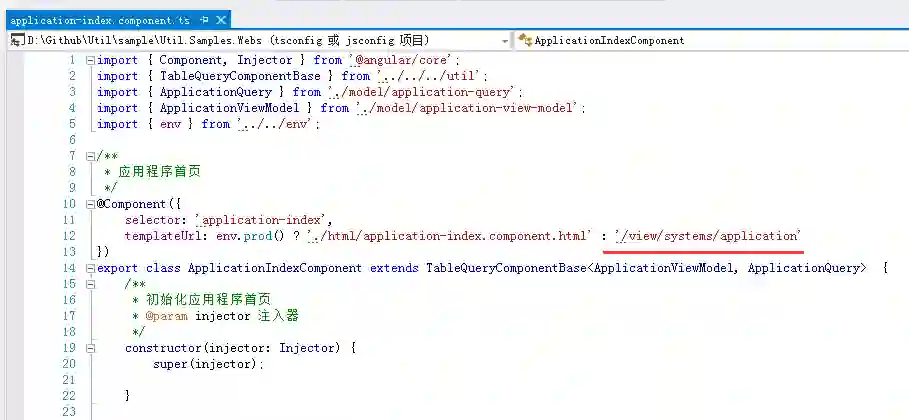

ApplicationIndexComponent组件请求服务端地址/view/systems/application获取视图。

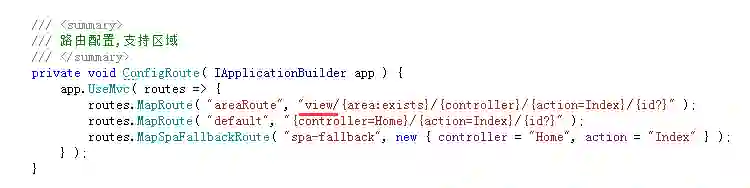

/view打头的地址将匹配到Areas区域控制器，这是在MVC路由配置中设置的。

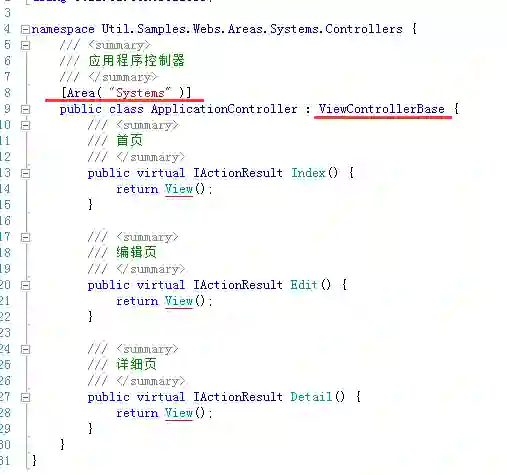

控制器ApplicationController的Index方法将返回视图。

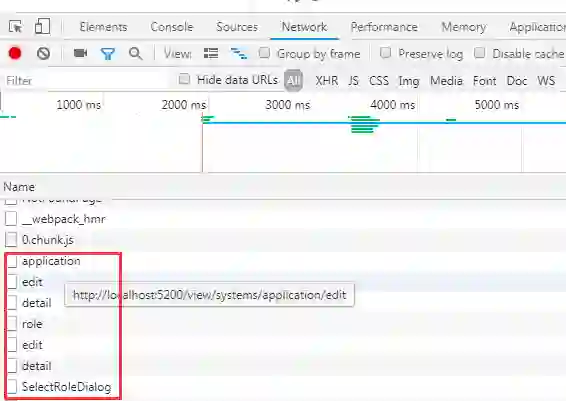

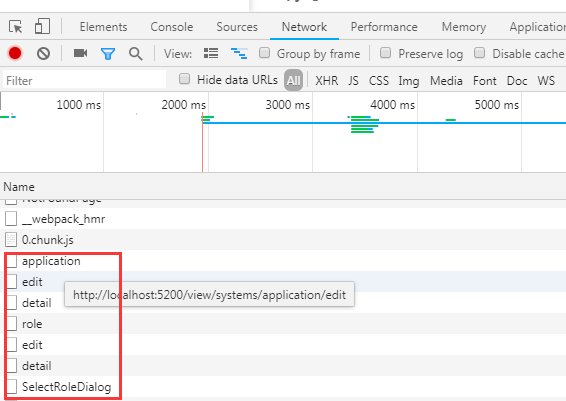

Angular JIT编译会在系统启动时请求服务端URL，在Chrome浏览器F12调出开发者工具，刷新页面，会观察到页面请求了Areas中的控制器。
所以你在开发阶段运行项目会感觉比较慢，在正式发布后就没这些开销了。
小结
本文简要介绍了Util Demo的目录结构和运行机制，如果你没有Angular基础，估计还是很难看懂，建议你阅读Angular中文网https://angular.cn。
未完待续，下一篇将对Util Demo的Angular封装进行介绍，本来是准备这篇介绍的，不过限于篇幅，放到下篇，我知道，太长的文章既难写更难读。
写文需要动力，请大家多多支持，点下推荐，Github点下星星。
相关文章：
看完本文有收获？请转发分享给更多人
关注「DotNet」，提升.Net技能
相关内容
微信扫码咨询专知VIP会员
