【新智元导读】前沿的人脸识别技术是非常复杂的，而通过简单的电子表格可以更为直观地展示卷积神经网络是如何应用于计算机视觉任务的。本文通过使用Excel表格，以及生动形象的类比方法，深入浅出的解析了高端AI 技术的奥秘。

当你入门的时候，可能觉得机器学习很复杂……甚至很可怕。另一方面，电子表格却很简单。电子表格并不酷炫，但却能避免分散你的注意力，同时帮助你以直观的方式可视化代码后面发生的事情。

我将循序渐进地通过电子表格（你可以通过下面的链接下载）向你展示卷积神经网络（CNN）是如何应用于计算机视觉任务的。其中包括一些数学，不过电子表格中包含了所有的公式。

https://drive.google.com/open?id=1TJXPPQ6Cz-4kVRXTSrbj4u4orcaamtpGvY58yuJbzHk

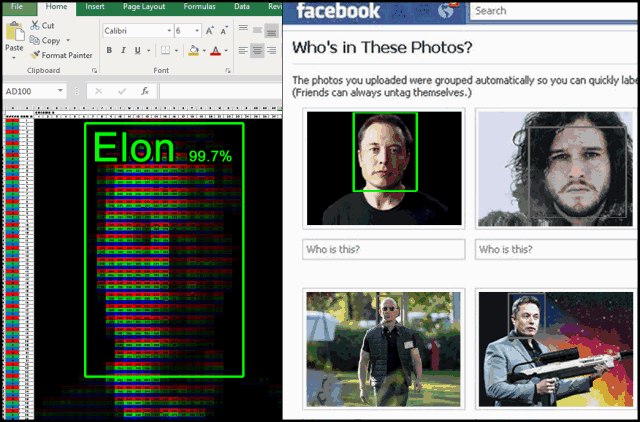

这一电子表格模型查看一幅图像，分析它的像素，并预测是否是Elon Musk、Jeff Bezos、Jon Snow……显然这三位是天网的最大威胁。

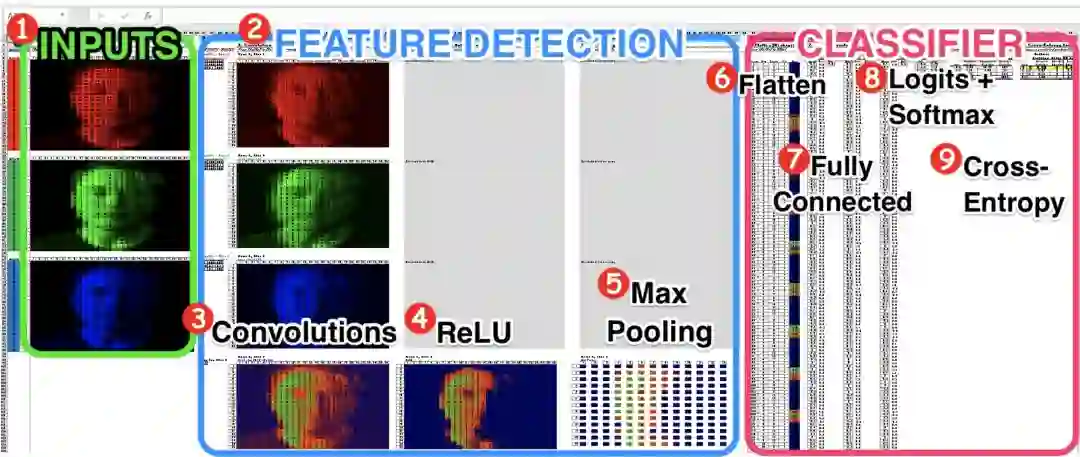

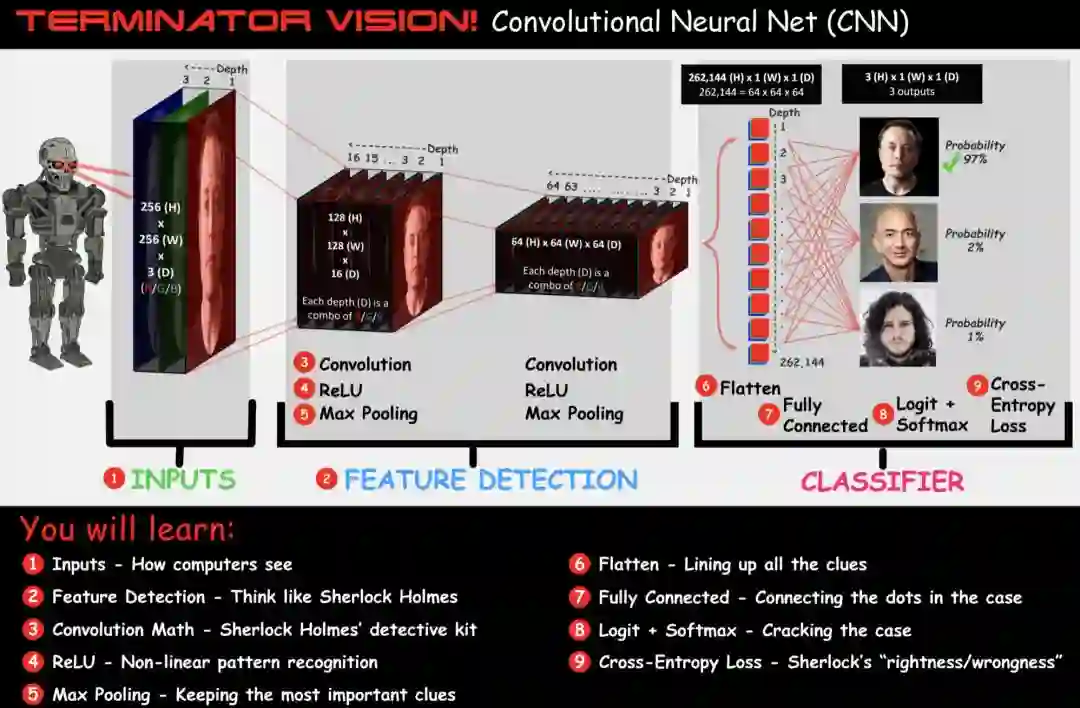

终结者视觉——在电子表格中创建卷积神经网络

这篇文章将涵盖以上9个步骤，并对每个步骤进行类比，以此增强你的直观感受。

本文的目标是使用容易操作的电子表格，提供入门机器学习的简单路径，并向充满好奇心的读者展示尖端AI技术的奥秘。如果本文对你有帮助，请注册我创建的邮件列表，注册后可以收到更多后续的电子表格，帮助你入门机器学习和创建神经网络。

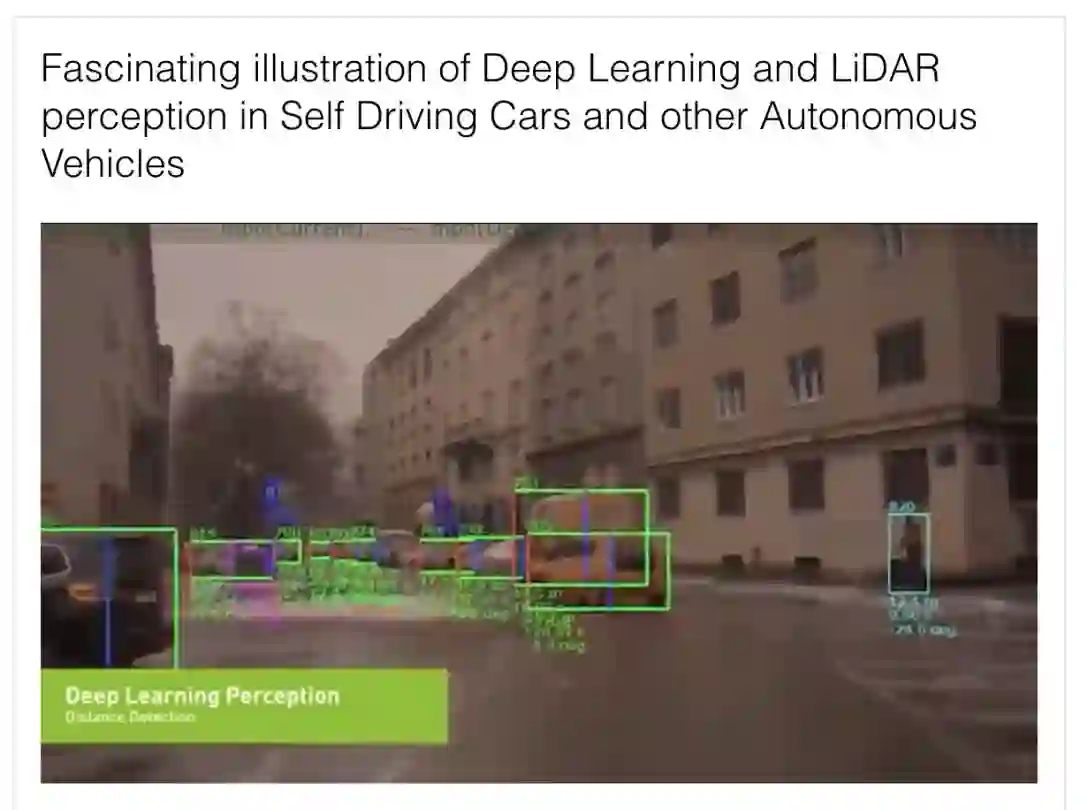

Facebook面部识别系统、大规模监控系统以及你的汽车（不久的将来）背后的基础都是计算机视觉。

CNN神探

让我们假装终结者的头脑里住着一个特别的侦探，名叫“夏洛克·卷积·福尔摩斯”。他的工作是仔细查看证据（输入图像），使用敏锐的眼神和推理能力（特征检测），预测图像中的人是谁，从而破案（正确分类图像）。

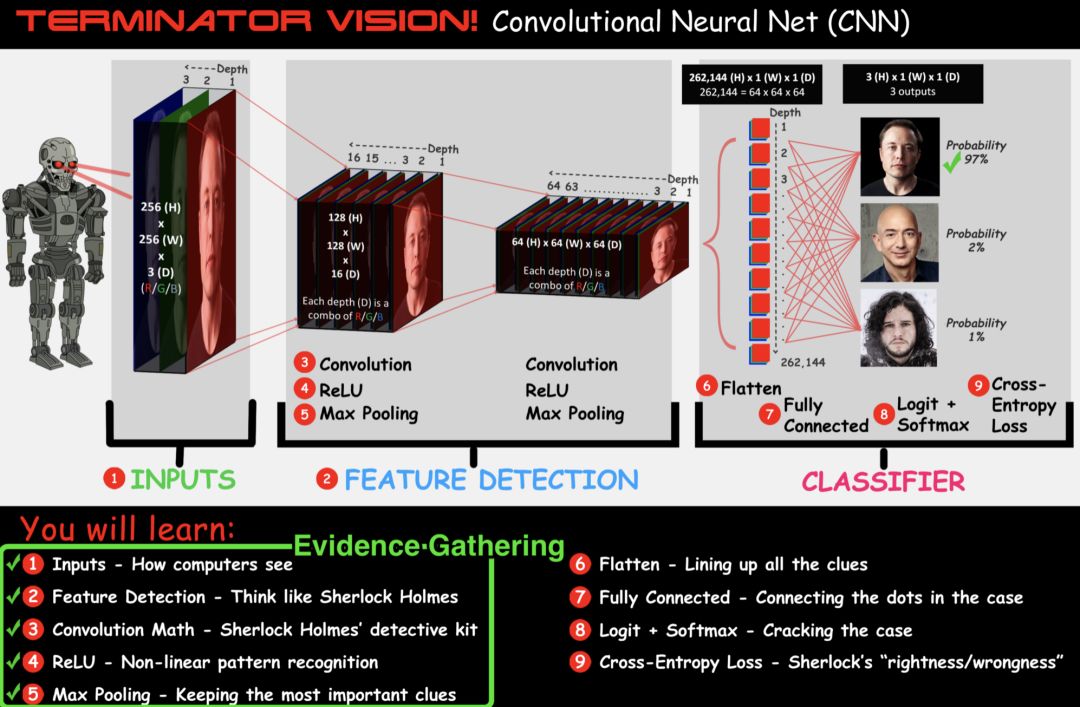

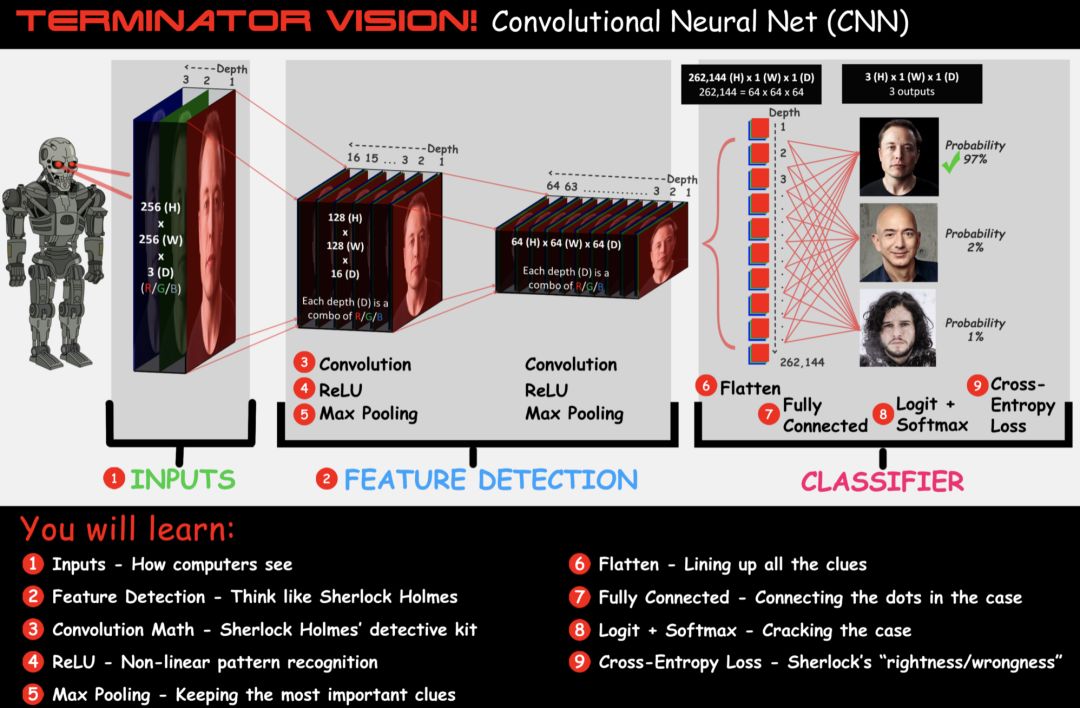

卷积网络架构

你将学习：

1. 输入：计算机如何看

2. 特征检测：像福尔摩斯一样思考

3. 卷积数学：福尔摩斯的侦探工具

4. ReLU：非线性模式识别

5. 最大池化：保留最重要的线索

6. 扁平化：排列所有线索

7. 全连接：完成案件拼图

8. Logit + Softmax：破案

9. 交叉熵损失：福尔摩斯的“正/误”

输入——一图胜千言

天网的最大威胁——Elon Musk

我从上面的图像中看到了一个有远见的人。他一方面不断改善地球这颗星球，另一方面创建逃离地球的火箭，以防终结者试图摧毁地球。和计算机不同，我看不到像素值，也无法辨认出一张图像不过是红光、绿光、蓝光的堆叠：

另一方面，一台计算机（比如天网）是瞎的……它只能看到数字。

想象一下由3张电子表格（红、绿、蓝）堆叠构成的电子图像，每张表格是一个数字矩阵。拍照的时候，相机测量到达每个像素的红光、绿光、蓝光的量。接着它在0-255的范围内评估每个像素，然后将其记录到电子表格中。

计算机看到电子表格

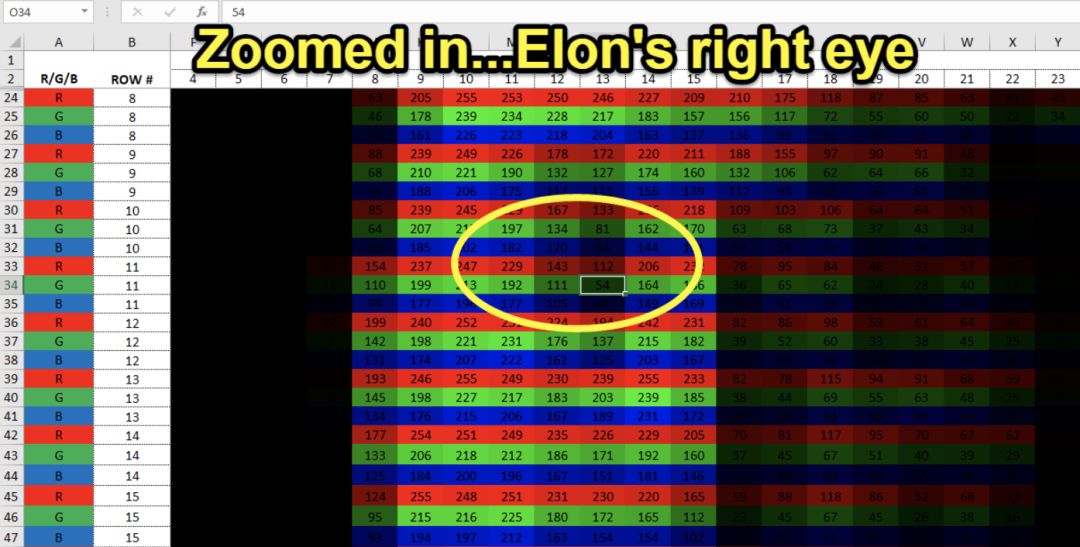

上为一张28x28的图像，每个像素由三行（红、蓝、绿）表示，取值范围0-255. 每个像素的颜色对应其数值。

终结者没有看到眼睛，他看到的是一串数字

将每种颜色单独放到一个矩阵中，我们得到了3个28x28矩阵，也就是我们之后用来训练神经网络的输入：

模型输入

如果你想知道如何将任意图像转换成电子表格，请访问以下网址：

http://think-maths.co.uk/spreadsheet

你将学到如何得到一张“Ex拍”，你的Excel迷朋友们会喜欢的……相信我，在电子表格中找到你的马克杯（或者他们的）会让他们捧腹大笑的🤳 （小图效果最佳）。

训练概览——像计算机，又像小孩

你刚出生的时候知道狗是什么样的吗？当然不知道。但随着时间的推移，你的父母会给你看书中、动画片中、真实生活中的狗的图像，渐渐地，你可以指着那些4条腿、毛茸茸的动物说“狗”。你的大脑中数亿神经元间的连接变得足够强，所以你可以识别狗。

终结者以同样的方式学习识别Elon。在一个被称为监督训练的过程中，人们给终结者看数千张Elon Musk、Jeff Bezos、Jon Snow的图像。刚开始，它只能随便乱猜（1/3的几率猜对），渐渐地，就像小孩一样，随着它在训练过程中看到越来越多的图像，它猜得越来越准。网络的连接（也就是“权重/偏置”）随着时间的推移而更新，使得它可以基于像素输入预测输出。这是我上一篇文章中讨论过的学习过程（梯度下降）。

CNN训练周期

卷积神经网络和普通神经网络的区别何在？

用两个词概括：平移不变性。

不知所云？让我们解构一下：

• 平移 = 将某物从一个地方移动到另一个地方

• 不变性 = 没有改变

在计算机视觉中，这意味着，不管对象移动到图像中的何处（平移），不会改变对象是什么（不变性）。

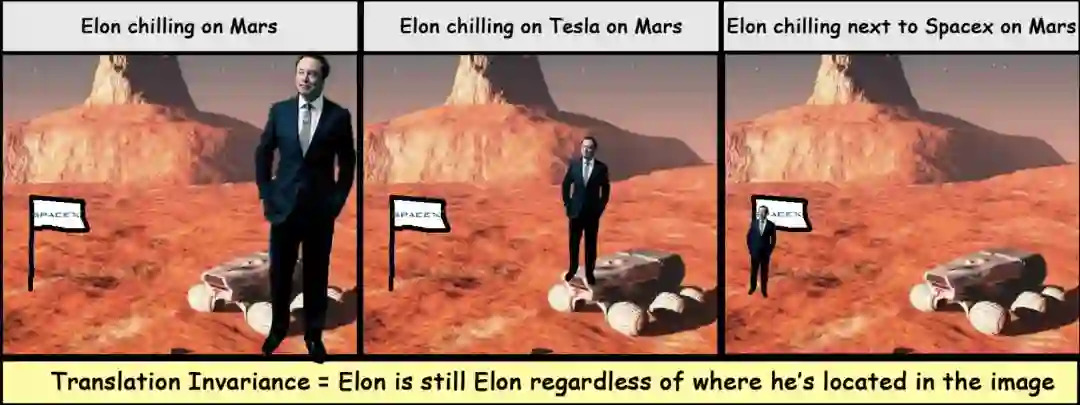

平移不变性（以及缩放不变性）

这需要训练卷积神经网络识别Elon的特征，不管Elon在图像中的位置在哪里（平移），也不管Elon在图像中的大小（缩放不变性）。

在普通神经网络中，我们本来会将每个像素作为模型的一个输入（而不是3个矩阵），但这忽略了相近的像素具有特别的意义和结构这一事实。在CNN中，我们查看像素组，这允许模型学习形状、线条等局部模式。比方说，如果CNN看到许多白像素包围一个黑圆圈，它会识别出眼睛这一模式。

为了达到平移不变性，CNN需要依靠它的特征侦探夏洛克·卷积·福尔摩斯的服务。

类比： 图像就像由像素组成的电子表格。

遇见夏洛克·卷积·福尔摩斯——特征侦探

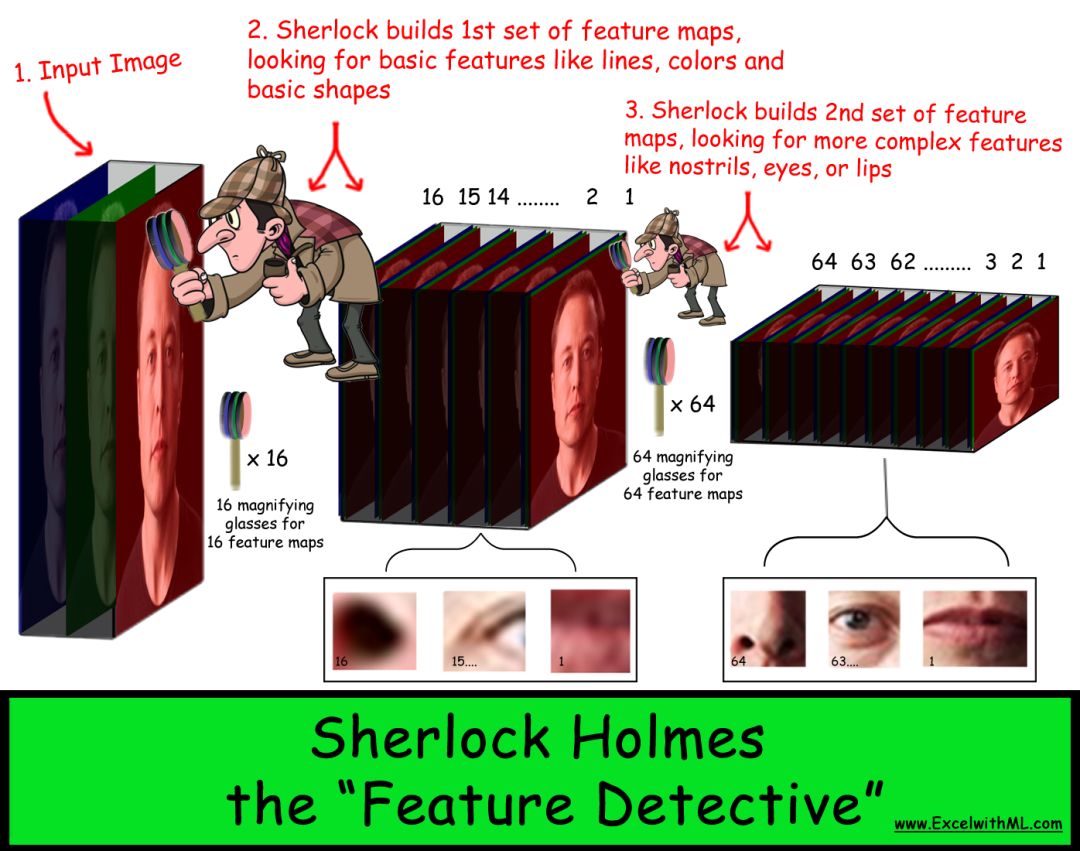

寻找特征的夏洛克

夏洛克住在终结者的头脑中。他每次使用放大镜仔细检查一小片图像，寻找图像的重要特征（“线索”）。在收集到简单的线条和形状之类的线索后，他将它们堆叠起来，开始看到眼睛或鼻子之类的面部特征。

每个卷积层储存基于另一层构建的一组特征映射。最后，夏洛克组合所有线索，这样他就可以破案了（识别目标）。

每个特征映射就像一条线索

网络的每个卷积层都包含一组特征映射，这些映射能够以下图所示的层次化的方式识别越来越复杂的模式/形状。

CNN基于数字的模式识别找到任意图像的最重要特征。随着CNN以更多的网络层不断堆叠这些模式，它可以创建非常复杂的特征映射。

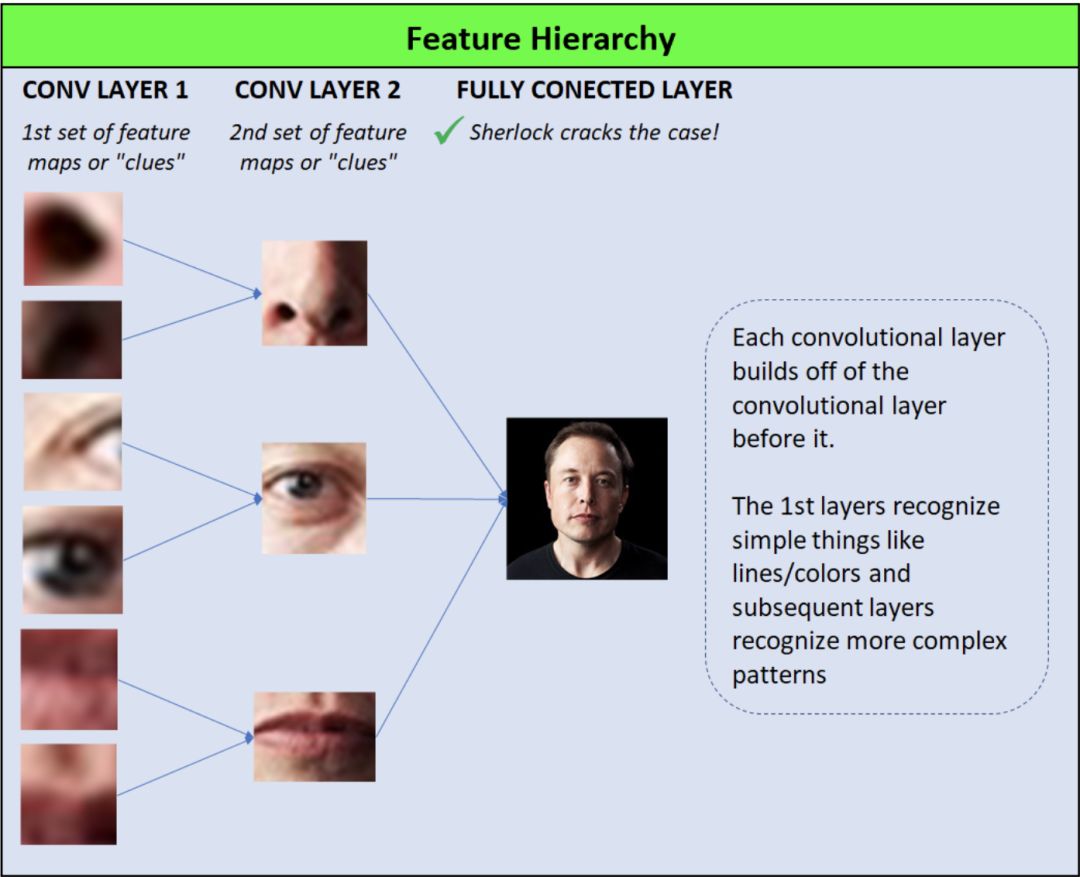

特征层次

真实生活中的CNN和夏洛克做一样的事情：

CNN的奇妙之处在于可以自行学习这些特征……工程师不用编写寻找一双眼睛、一个鼻子、一张嘴的集合这样的代码。

以这种方式工作的工程师更像架构师，他们告诉夏洛克：“我给你两叠（‘卷积层’）空白特征映射（‘线索’），你的工作是分析图像，找出最重要的线索。第一叠有16个特征映射（‘线索’），第2叠有64个特征映射……现在发挥你的侦探技能，解决这个案件！”

类比： 每个特征映射就像案件中的一条线索。

为了查明案件中的“线索”（即计算特征映射），夏洛克需要依靠他的侦探工具箱中的一些工具，我们会逐一介绍：

• 过滤器 —— 夏洛克的放大镜 🔍

• 卷积数学 —— 过滤器权重 x 输入图像像素

• 步进 —— 沿着输入图像移动过滤器 🔍 ➡️ 🔍 ➡️

• 补齐 —— 保护线索的犯罪现场隔离胶带 🚧

夏洛克的放大镜/过滤器

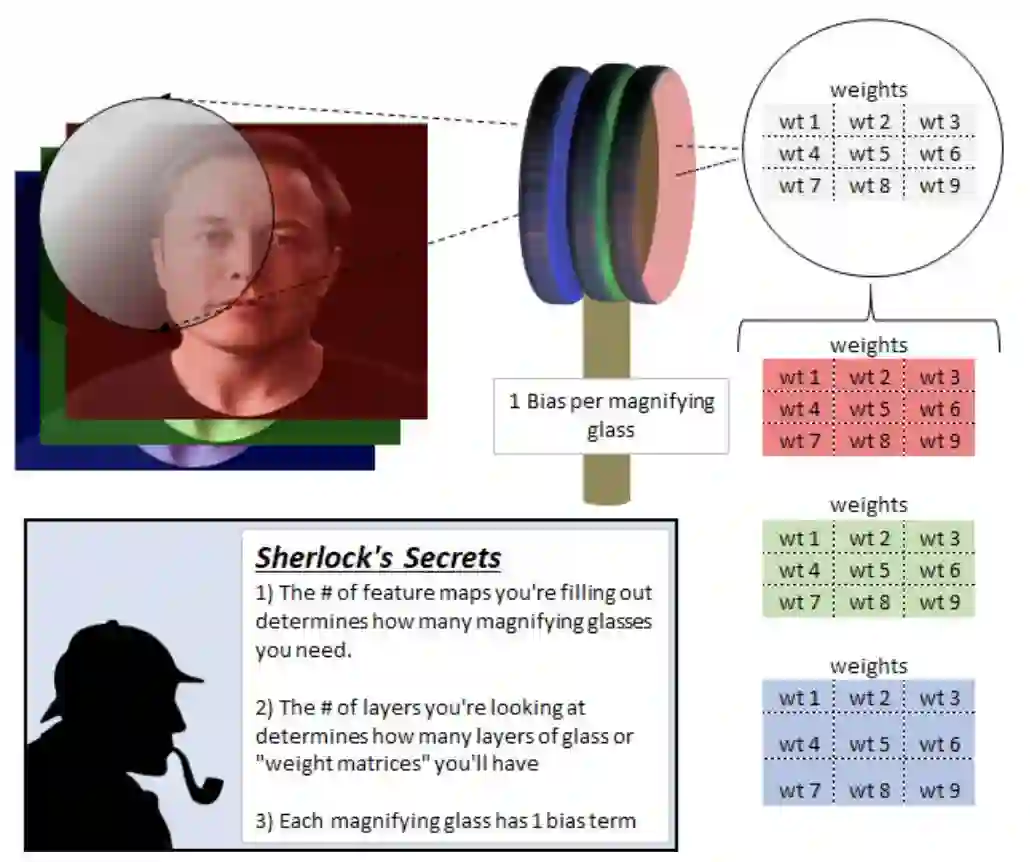

毫无疑问，夏洛克非常敏锐，具备出色的观察技能，但是，如果没有那些特制的放大镜（过滤器），夏洛克没法完成他的工作。他使用不同的放大镜帮助填充每张空白特征映射的细节。所以，如果他有16个特征映射……他会有16块放大镜。

每块放大镜由多层玻璃组成，而每层玻璃由不同的权重组成。玻璃的层数，也就是过滤器深度，总是等于输入层的深度。

刚开始，夏洛克看到的输入图像有3层——红、绿、蓝。所以，放大镜也有3层。

随着我们进一步创建CNN，层的深度会增加，相应地，放大镜也会变厚。

为了创建1个特征映射（一条线索），夏洛克从取出一个放大镜，并置于输入图像的左上角开始。红层玻璃只能看到红输入图像，绿层玻璃只能看到绿图，而蓝层玻璃只能看到蓝图。

现在是数学部分。

卷积数学

特征映射中的每个像素是线索的一部分。为了计算每个像素，夏洛克需要进行一些基本的乘法和加法。

在下面的例子中，我们使用5x5x3的输入图像和3x3x3的过滤器，每个像素需要进行以下计算：

• 3x3x3过滤器每层的卷积乘法 = 27

• 将27个数字加起来

• 再加上1个数字——偏置

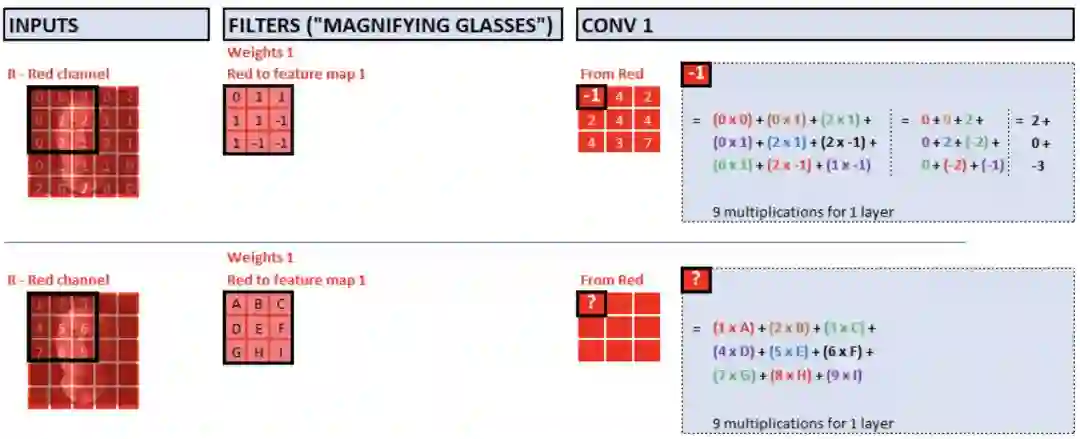

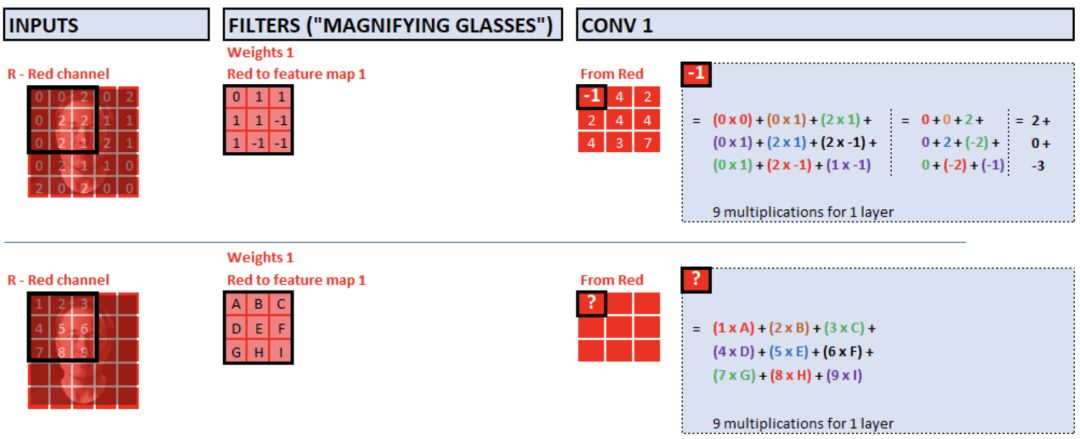

让我们仔细看下数学。一个像素需要27次乘法（3层，每层9次乘法），下面的截图显示了27次乘法中的9次：

分素相乘

至于偏置，你可以把它想象成放大镜的把手。像权重一样，它是模型的另一个参数，在训练过程中自动调整，以提高模型的精确度，并更新特征映射细节。

过滤器权重——在上面的例子中，我为了简化数学，将权重的值设为-1、0、1；然而，一般而言，你需要用较小的值随机初始化权重……比如0.01到0.1之间的值，基于钟形曲线或正态分布取样。想要了解更多权重初始化的知识，可以看这篇入门。

步进——移动放大镜

计算特征映射的第1个像素之后，夏洛克将把放大镜往哪移呢？

步进：每次移动放大镜1像素

答案取决于步进参数。作为架构师/工程师，我们需要告诉夏洛克，他应该将他的放大镜向右移动（步进）多少像素。实践中最常见的步长值为2或3，但出于简单性，这里我们将步长设为1. 这意味着夏洛克将放大镜向右移动1像素，然后进行和之前一样的卷积运算。

当他的放大镜到达输入图像的最右边时，他将放大镜移到最左，然后往下移动1像素。

步长为何大于1？

优点：更少运算，内存中储存的运算结果更少，从而使模型更快。

缺点：由于跳过像素有错过模式的潜在可能性，损失了关于图像的数据。

2或3步长通常是合理的，因为紧跟着一个像素的像素通常具有相似的值，而隔着2-3个像素的像素，更可能具有不同的值，这样的值对特征映射/模式而言可能很重要。

如何预防信息损失（丢失线索）

为了破案，夏洛克刚开始接触案件的时候需要大量线索。在我们上面的例子中，我们的输入为一张5x5x3的图像，或者75像素信息（75 = 5 x 5 x3），在第一个卷积层后，我们得到了一张3x3x2的图像，或者18像素（18 = 3 x 3 x 2）。这意味着我们损失了证据，这让夏洛克的搭档约翰·华生非常反感。

在CNN的刚开始几层，夏洛克倾向于查看大量细微模式（更多线索）。在靠后的卷积层中，随着夏洛克堆叠细微的线索，查看较大的模式，“降采样”也就是降低像素的总量（更少线索）没什么问题。

那么，在CNN刚开始的时候，我们如何预防这样的信息损失呢？

一、补齐——通过补齐图像保护犯罪现场

在上面的例子中，我们在撞上右边缘前，只能移动过滤器3次……从上往下同样如此。这意味着我们所得输出的高/宽为3x3，从左往右，损失了2像素，而从上往下又损失了2像素。

为了预防这种信息损失，常见的做法是用零“补齐”原始图像（称为全零补齐（zero padding或same padding））……有点类似用犯罪现场隔离胶带确保没人破坏证据。

补齐之后，如果夏洛克再次使用相同的放大镜，他的两个特征映射的大小会是5x5而不是3x3。

这意味着我们最终得到了50像素的信息（5x5x2=50）。

50像素比18要好。不过别忘了……我们刚开始有75像素，所以我们仍然错过了一些线索。

所以我们还能做什么让夏洛克和约翰·华生满意？

二、更多过滤器——至少在我们的卷积层中加上一个特征映射，给夏洛克更多线索

模型对特征映射（“线索”）的数量并没有限制……这是我们可以控制的超参数。

如果我们至少将特征映射从2增加到3（5x5x2到5x5x3），那么总输出像素（75）就和输入像素（75）相等了。如果我们将映射增加到10，那么我们会有更多信息供夏洛克探究（5x5x10 = 250）。

事情变得越来越有趣了

总结一下，刚开始几层的信息像素总数一般高于输入图像，因为我们想要给夏洛克尽可能多的细微模式/线索。在网络的最后几层，我们常常进行降采样，信息像素变少，这是因为这些层识别图像中较大的模式。

类比： 过滤器就像放大镜，而补齐就像犯罪现场隔离胶带。

非线性模式识别——ReLU

给夏洛克足够的案件信息很重要，但现在到了进行真正的侦探工作的时候了——非线性模式识别！比如耳廓和鼻洞。

到目前为止，夏洛克进行了大量数学运算以构建特征映射，但所有运算都是线性的（在每个输入像素上进行一些乘法和加法操作），因此，他只能识别像素的线性模式。

为了给CNN引入非线性，我们将使用一种称为修正线性单元（Rectified Linear Unit）的激活函数，简称ReLU。在我们初次进行卷积运算得出特征映射后，每个值都通过这一函数，看看是否点亮/激活。

如果输入值是负数，那么输出将为零。如果输入值是正数，那么输出将和输入一样。ReLU就像一个开关，让特征映射的每个值通过ReLU之后，就创建了非线性模式识别。

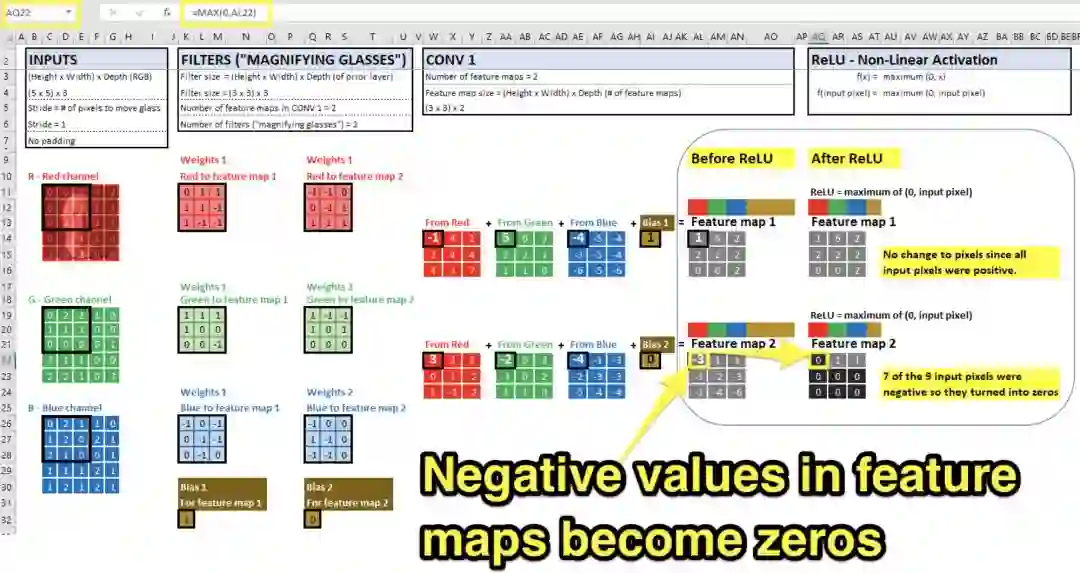

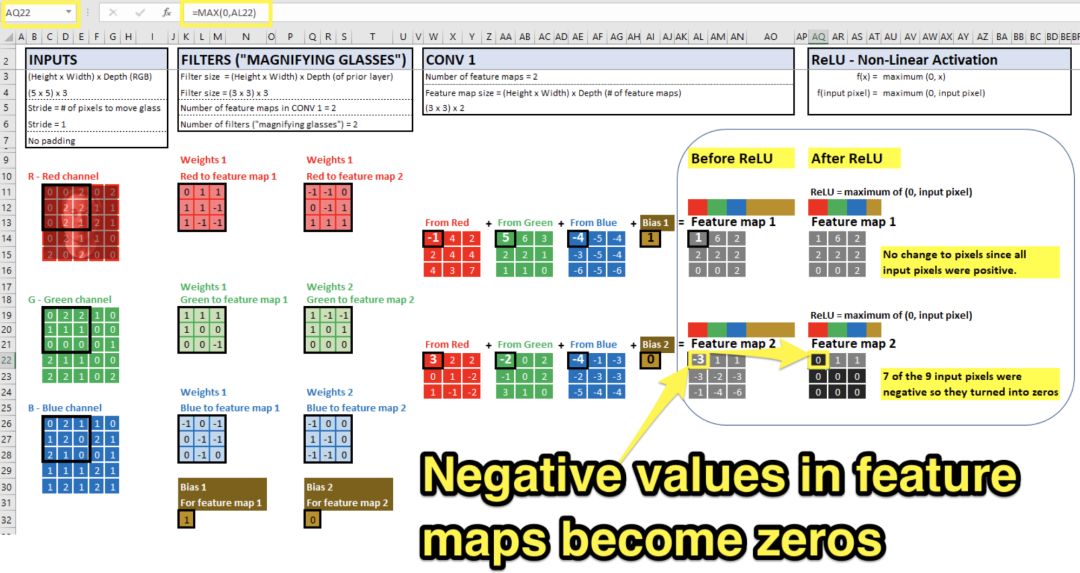

回到我们原本的CNN例子，我们在卷积之后马上应用ReLU：

尽管有许多非线性激活函数可以为神经网络引入非线性（Sigmoid、Tanh、Leaky ReLU等），ReLU是CNN中目前最流行的激活函数，因为ReLU在算力上很高效，能加快训练。你可以参阅Andrej Karpathy的overview on non-linear activation functions了解每种函数的优劣（译者注：也可以参考理解神经网络的激活函数，同样比较了不同激活函数的优劣）。

类比： ReLU就像开关。

最大池化——在大脑阁楼中保留关键的少量信息

现在夏洛克有一些特征映射（“线索”）要查看，如何确定哪些信息是关键的，哪些信息是无关的细节？最大池化。

夏洛克认为人类的大脑就像一个空阁楼。傻瓜会在里面存放各种各样的家具和物品，让有用的信息在一堆杂物中不知所踪。而智者仅仅储存最重要的信息，从而在需要的时候可以快速做出决定。从这个意义上说，最大池化是夏洛克版的大脑阁楼。为了更快地做出决定，他只保留最重要的信息。

通过最大池化，夏洛克在相邻的像素中仅仅保留最大值，证据中最重要的部分。

例如，如果他查看一个2x2区域（4像素），他仅仅保留其中值最高的像素，丢弃其余3个像素。这一技术让他可以快速地学习，同时也有助于他概括（而不是“记忆”）可用于未来图像的线索。

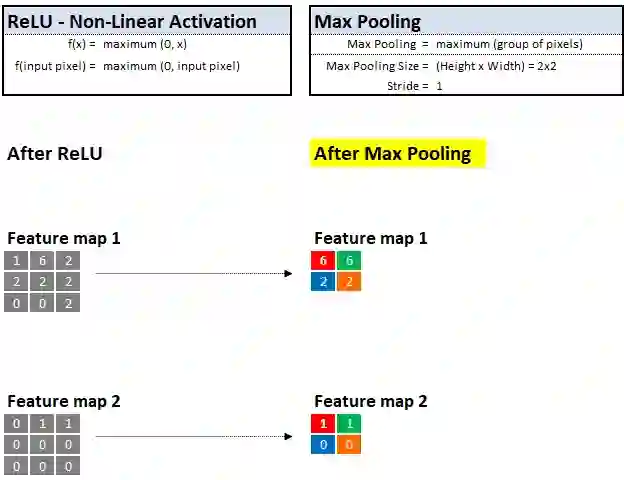

和之前的放大镜过滤器类似，我们同样可以控制最大池化的步长和大小。在下面的例子中，我们将步长设为1，池化尺寸设为2x2：

最大池化之后，我们完成了1回合卷积/ReLU/最大池化。

典型的CNN在分类器之前会有若干回合卷积/ReLU/池化。在每一回合中，我们将在增加深度的同时挤压高/宽，这样我们不会在此过程中遗失证据。

第一步至第五步，我们专注于收集证据，现在是时候让夏洛克查看所有线索，侦破案件了：

现在我们已经有了证据，让我们开始挖掘证据的意义……

类比： 最大池化就像夏洛克的阁楼理论，保留关键信息，抛弃驳杂无用的信息。

在训练周期的末尾，夏洛克得到了堆积如山的线索，需要找到一下子查看所有线索的方式。每条线索不过是一个2维矩阵，但我们有堆叠在一起的数以千计的矩阵。

作为一名私家侦探，夏洛克很擅长应付这样的混沌，但他需要将证据呈上法庭，整理证据以供陪审团查看。

扁平化之前的特征映射

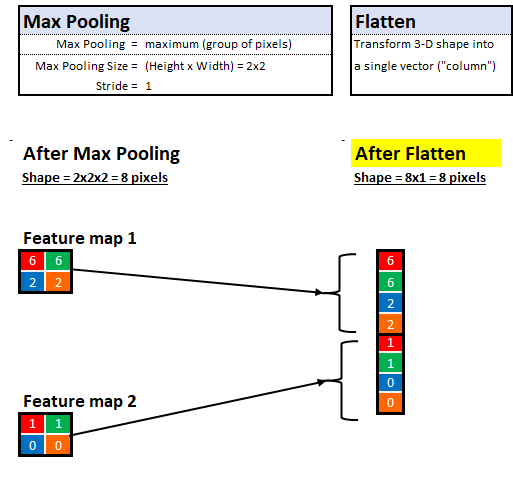

他通过一种简单的转换技术（称为扁平化）做到了这一点：

1. 将每个由像素组成的2维矩阵转换为一列像素

2. 将原本的二维矩阵（现在的一列像素）一个接一个地排列起来

在人类的眼睛看来，变换是这样的：

而在计算机看来，是这样的：

现在夏洛克已经整理好证据了，是时候说服陪审团证据清楚地指向一个嫌疑人。

类比：扁平化就像把证据呈上法庭。

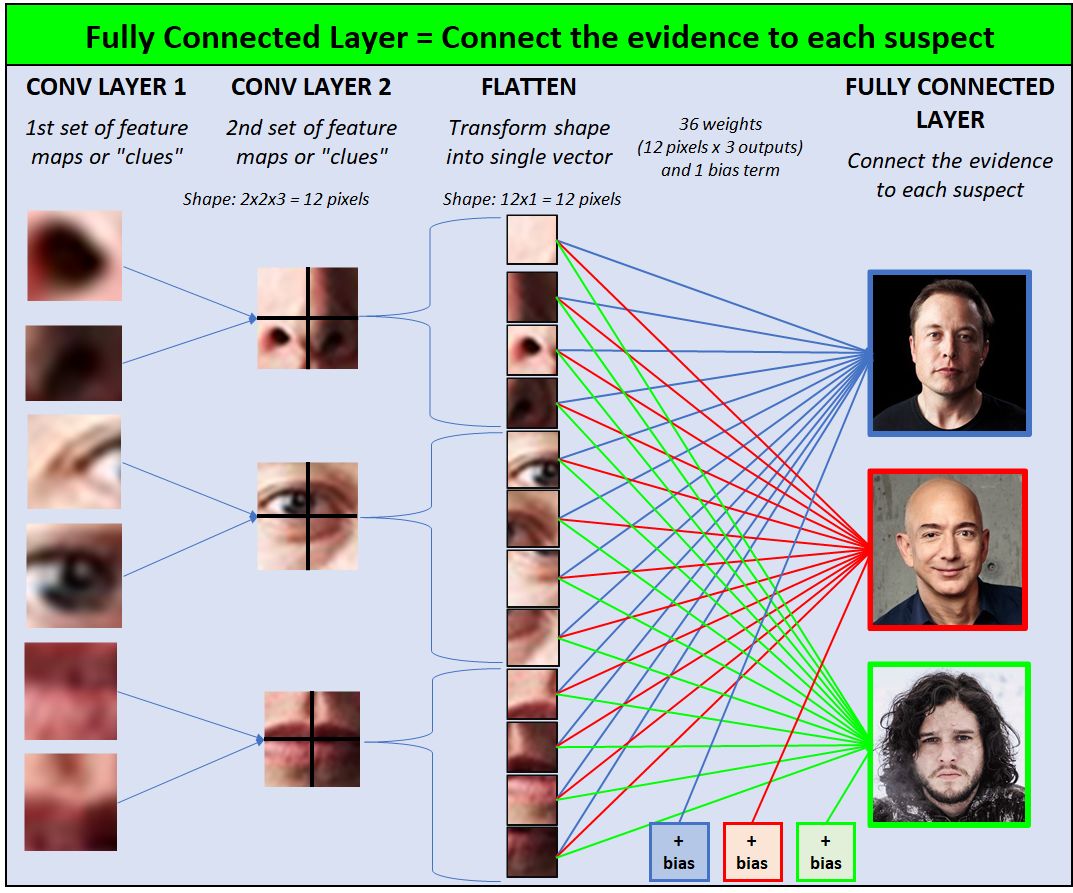

在全连接层中，我们将方方面面的证据连接起来。某种意义上，我们完成案件的拼图，向评审团表明证据和每个嫌疑人之间的联系：

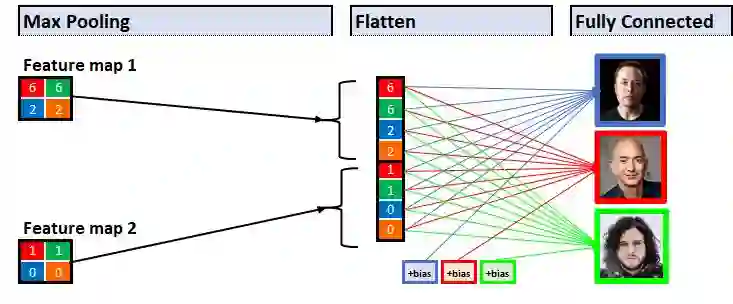

在计算机看来，全连接层是这样的：

在扁平层的每份证据和3个输出之前是一组权重和偏置。类似网络中的其他权重，这些值会在刚开始训练CNN的时候随机初始化，而随着时间的推移，CNN将“学习”如何调整这些权重/偏置以得到更精确的预测。

现在，到了夏洛克揭晓谜底的时间了！

类比：全连接层就像说服陪审团下决定。

在CNN的图像分类器阶段，模型的预测为得分最高的输出。模型的目标是让正确的输出得分最高，而让错误的输出得分较低。

评分分为两部分：

1. Logit分数——原始得分

2. Softmax——每个输出的概率（0-1之间）。所有输出得分之和等于1.

1、Logit——逻辑得分

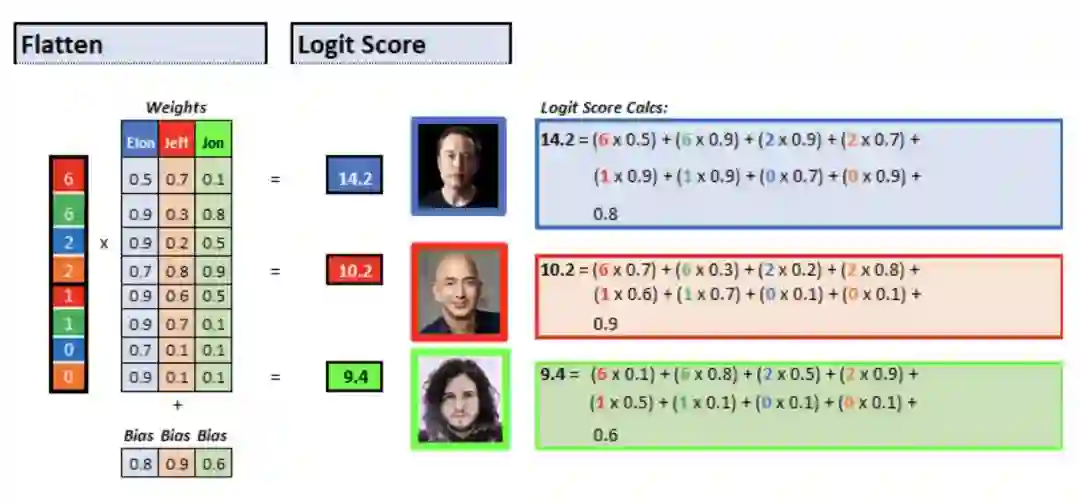

每个输出的Logit得分是一个基本的线性函数：

Logit得分 = (证据 x 权重) + 偏置

每片证据乘以连接证据至输出的权重。所有乘积相加，最后加上偏置项，得分最高的为模型的猜测。

所以，为什么不到此为止？直观地说，有两个原因：

1. 夏洛克的置信度——我们想要知道夏洛克对结果有多自信，这样，当夏洛克的置信度很高同时他是正确的时候，我们会奖励他，而在夏洛克的置信度很高同时他是错误的时候，我们会惩罚他。我们在下一部分计算损失（“夏洛克的精确度”）时会具体讨论奖励/惩罚。

2. 夏洛克的置信度加权概率——我们想要能够方便地解释这些0到1之间的概率，并且我们想要预测得分和实际输出（0或1）处于同一尺度。实际正确的结果（Elon）的概率为1，其他错误的结果（Jeff和Jon）的概率为0. 将正确输出转为一，错误输出转为零的过程称为独热编码。

夏洛克的目标是让他对正确输出的预测尽可能接近1。

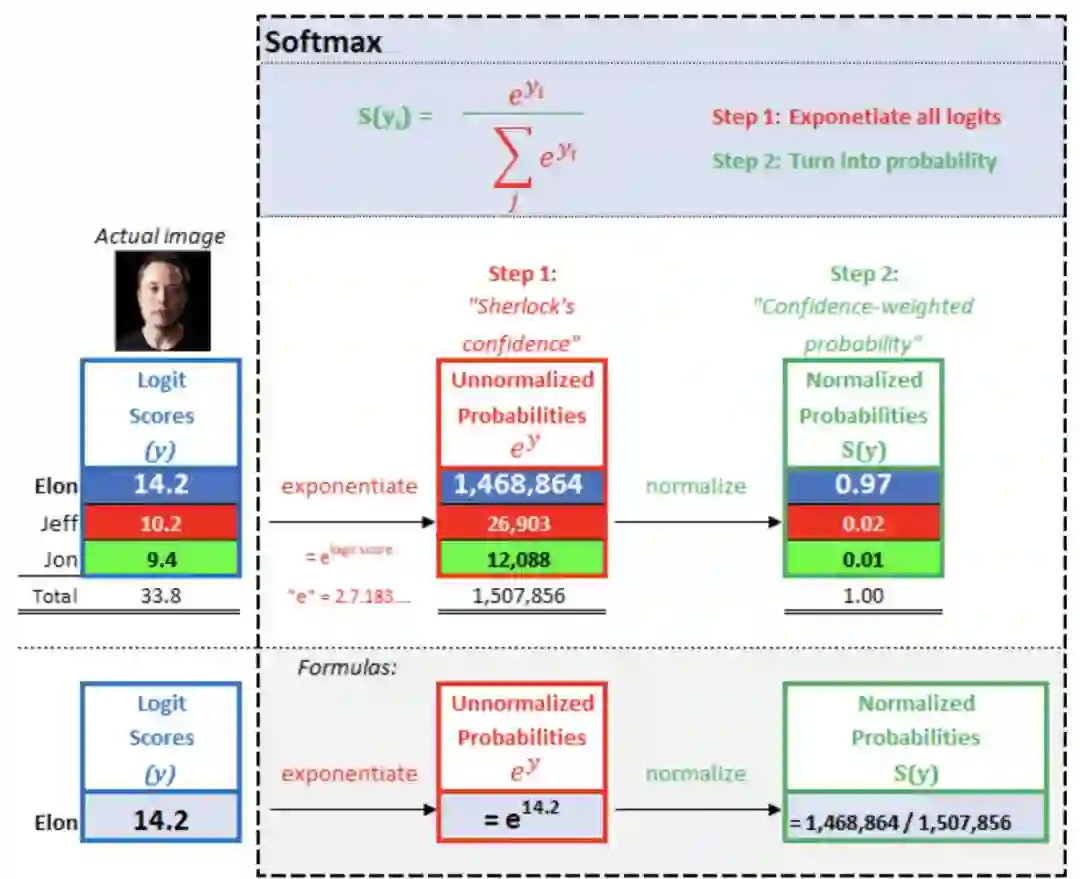

2、Softmax——夏洛克的置信度加权概率得分

2.1 夏洛克的置信度

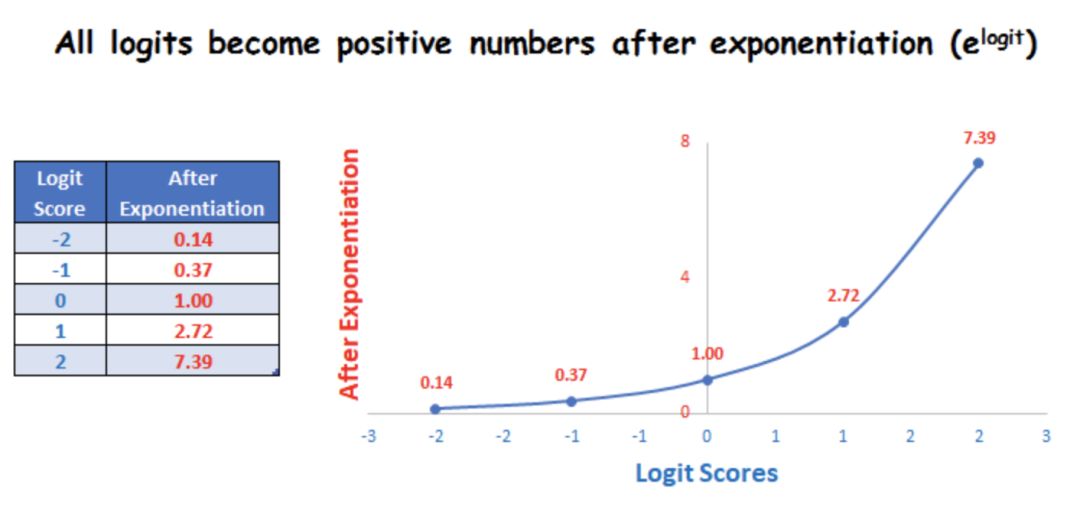

为了得出夏洛克的置信度，我们以e（等于2.71828…）为底数，以logit得分为指数。这样，一个较高的得分将变为非常高的置信度，而一个较低的得分将变为非常低的置信度。

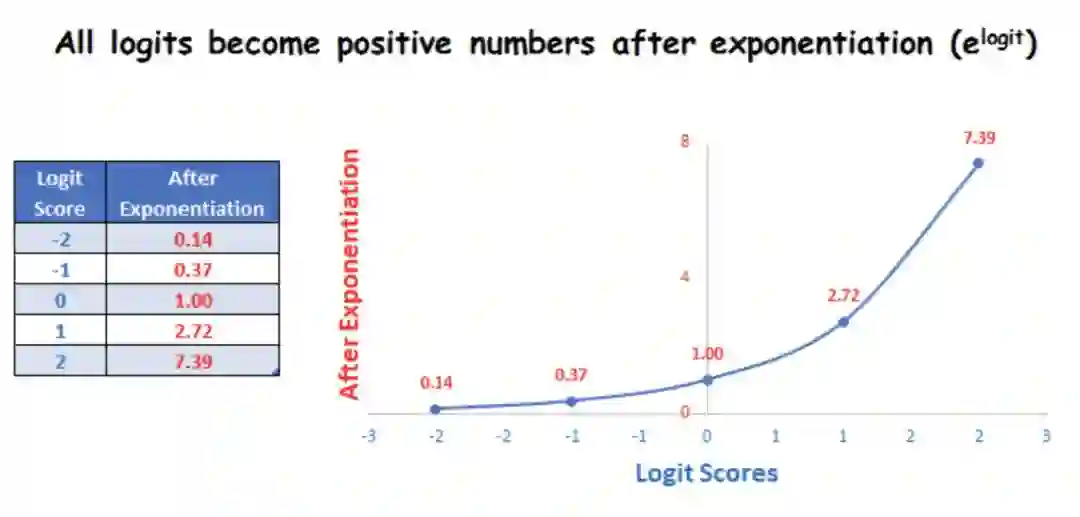

这番指数运算同时也确保了我们不会有任何负分（logit得分“可能”是负数）。

2.2 夏洛克置信度加权概率

为了得出置信度加权概率，我们将每个输出置信度除以所有置信度得分之和，这就确保了所有概率之和为1。

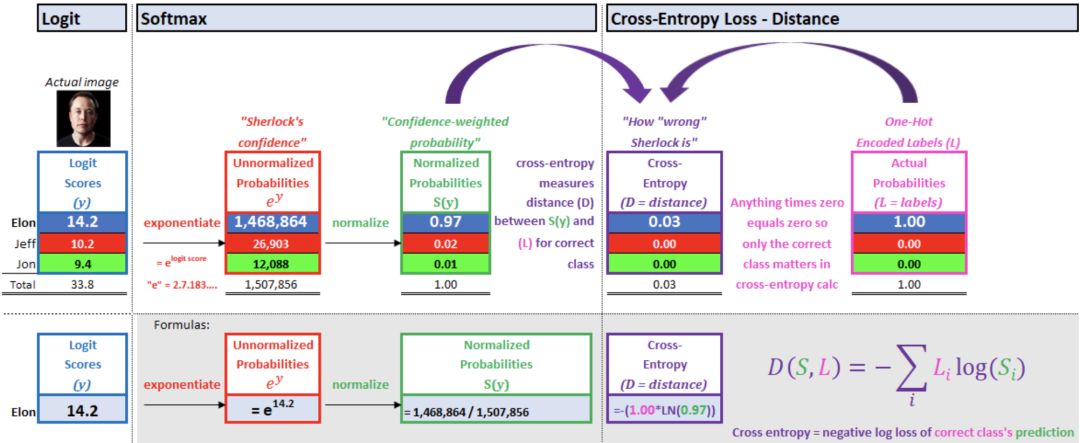

softmax分类器很直观。夏洛克认为有97%（置信度加权）的几率终结者查看的图像是Elon Musk。

模型的最后一步是计算损失。损失告诉我们侦探夏洛克到底有多棒（或者到底有多糟）。

类比：Logit + Softmax就像查看一排嫌疑人，并指出罪犯

所有神经网络都有一个损失函数，用来比较预测和实际值。在CNN训练的过程中，随着网络权重/偏置的调整，预测改进了（夏洛克的侦探技能变得更厉害了）。

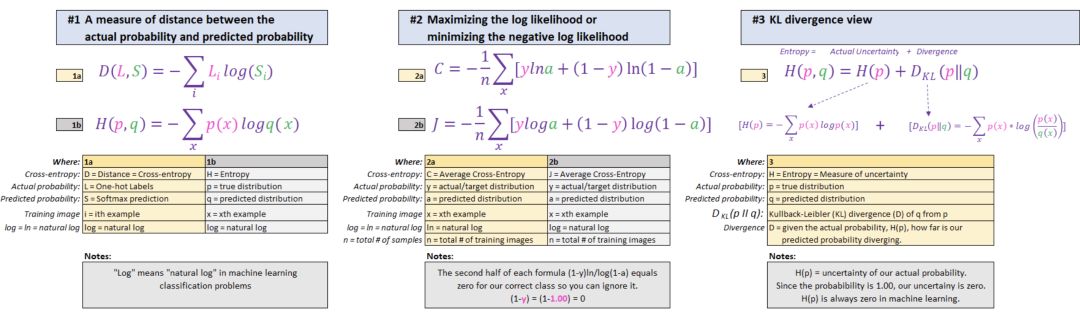

CNN最常用的损失函数是交叉熵。用Google搜索交叉熵出现的一些解释都涉及大量希腊字母，很容易让人困惑。尽管这些描述各不相同，在机器学习的语境下它们都意味着一样东西，我们下面将介绍最常见的3种解释，便于你理解。

在描述每种公式变体之前，先概括一下它们的共同点：

• 比较正确分类的概率（Elon，1.00）和CNN的预测（Elon的softmax得分，0.97）。

• 当夏洛克对正确分类的预测接近1时（低损失），奖励他👏

• 当夏洛克对正确分类的预测接近0时（高损失），惩罚他👎

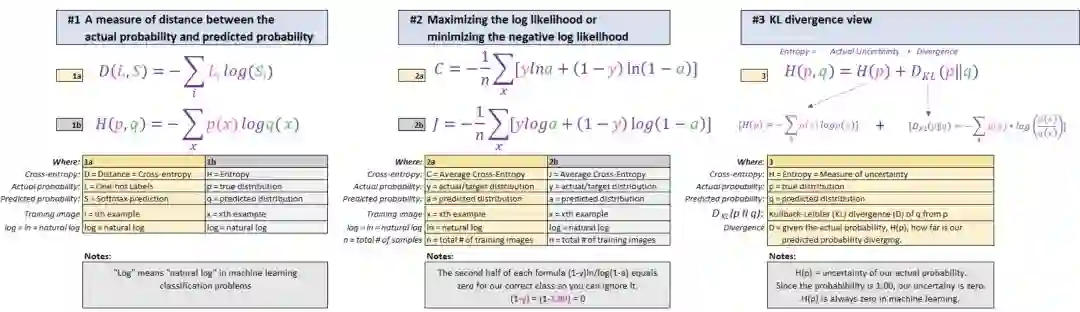

结果是一样的！3种不同的解释……

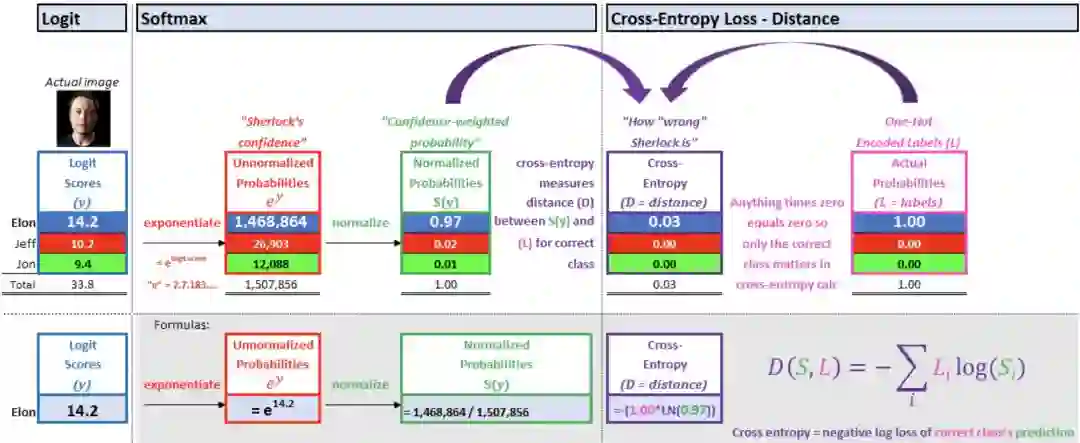

1号解释——衡量实际概率和预测概率的距离

距离捕捉了以下直觉：如果对正确标签的预测接近1，那么损失接近0. 如果对正确标签的预测接近0，那么将受到严厉的惩罚。目标是最小化正确分类的预测（Elon，0.97）和正确分类的实际概率（1.00）的距离。

赏罚“对数”公式背后的直觉将在2号解释中讨论。

2号解释——最大化log似然或最小化log似然

在CNN中，“对数”实际上指“自然对数（ln）”，它是softmax中以自然对数为底的指数的逆运算。

对夏洛克远离1.00的预测而言，相比直接从实际概率（1.00）中减去预测概率（0.97）来计算损失，对数运算将惩罚以指数级别加重了。

最小化负对数似然和最大化对数似然均导向softmax预测趋向1.0，损失趋向0.0的结果。

3号解释——KL散度

KL（Kullback-Leibler）散度衡量预测概率（softmax得分）和实际概率的差异。

KL散度的公式包括两部分：

1. 实际概率的不确定性。

2. 使用预测概率损失的信息量。

在监督学习分类问题的模型训练中，实际概率的不确定性总是等于0. 我们百分之百确定训练图像的分类无误。此时，最小化预测概率分布和实际概率分布之间的KL散度等价于最小化交叉熵。

类比：交叉熵损失就像评估夏洛克的侦探技能。

总结

在夏洛克·卷积·福尔摩斯这位特别的侦探的帮助下，终结者有了一对能够搜索并摧毁自由世界的保护者Elon Musk的眼睛（对不住了，Elon！）。

虽然我们仅仅训练了终结者识别Elon、Jeff、Jon……天网有无穷多的资源，可以随意训练图像，因此天网可以利用我们创建的模型训练终结者识别任何人类和物体。

订阅邮件列表和分享

如果你喜欢本文，并想收到更多通过Excel进行机器学习的内容，可以访问excelwithml.com免费订阅邮件列表。

你也可以在Twitter上关注ExcelwithML。

更多可交互资源

• 画一个数字，查看CNN如何预测它：http://scs.ryerson.ca/~aharley/vis/conv/flat.html

• 用Google和你的摄像头训练自己的CNN: https://experiments.withgoogle.com/teachable-machine

• Andreij Karpathy的实时图像分类模型：https://cs.stanford.edu/people/karpathy/convnetjs/demo/cifar10.html

• Fast.AI讲解CNN的视频（不可交互，不过是一个很好的讲座）：https://www.youtube.com/watch?time_continue=2548&v=9C06ZPF8Uuc

在未来与机器的战争中，我们的命运就在你的手中😜

原文地址：

https://towardsdatascience.com/cutting-edge-face-recognition-is-complicated-these-spreadsheets-make-it-easier-e7864dbf0e1a
