API管理工具Swagger介绍及Springfox原理分析

2018 年 6 月 19 日 云栖社区

云栖君导读：swagger是一个API框架，号称世界上最流行的API工具。它提供了API管理的全套解决方案，比如API在线编辑器，API UI展示界面，代码生成器等诸多功能。

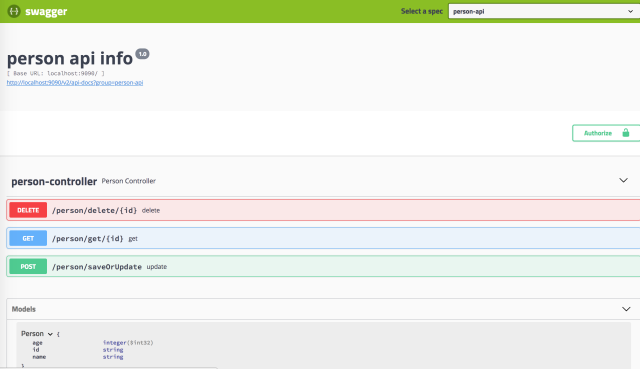

如果想引入swagger进行API管理。目前 springfox 是一个很好的选择，它内部会自动解析Spring容器中Controller暴露出的接口，并且也提供了一个界面用于展示或调用这些API。下图就是简单的一个使用springfox的API展示界面。

springfox的前身是swagger-springmvc，用于springmvc与swagger的整合。

如若在springboot项目中使用springfox，需要3个步骤：

1.maven添加springfox依赖

2.启动类加上@EnableSwagger2注解

3.构造Docket bean用于展示API

配置完之后进入 http://{path}:{port}/swagger-ui.html 即可查看controller中的接口信息，并按照Docket中配置的规则进行展示。

springfox实现原理

在分析springfox实现原理之前，首先看下springfox对文档Documentation的定义：

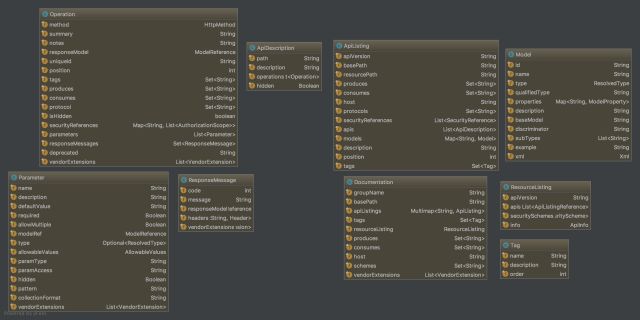

文档Documentation定义得很清晰，主要由groupName(分组名)、basePath(contextPath)、apiListings(API列表集)、resourceListing(资源列表集)等属性组成。

其中API列表被封装成ApiListing。ApiListing中又持有ApiDesciption集合引用，每个ApiDesciption都持有一个API集合的引用，Operation也就是具体的接口操作，内部包含了该接口对应的http方法、produces、consumes、协议、参数集、响应消息集等诸多元素。

springfox通过spring-plugin的方式将Plugin注册到Spring上下文中，然后使用这些plugin进行API的扫描工作，这里的扫描工作其实也就是构造Documentation的工作，把扫描出的结果封装成Documentation并放入到DocumentationCache内存缓存中，之后swagger-ui界面展示的API信息通过Swagger2Controller暴露，Swagger2Controller内部直接从DocumentationCache中寻找Documentation。

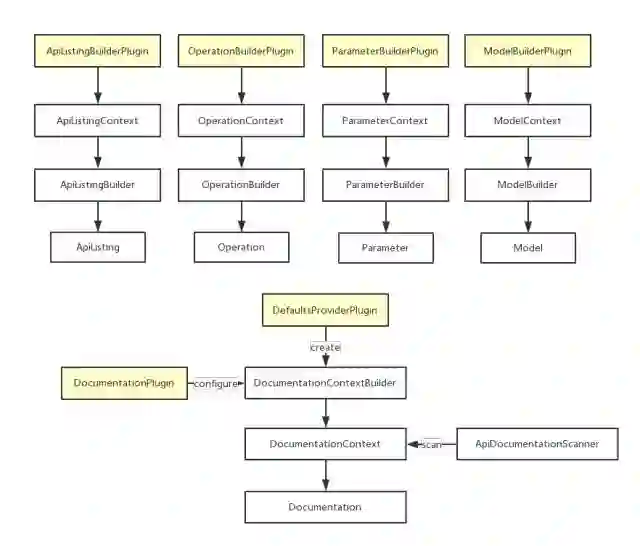

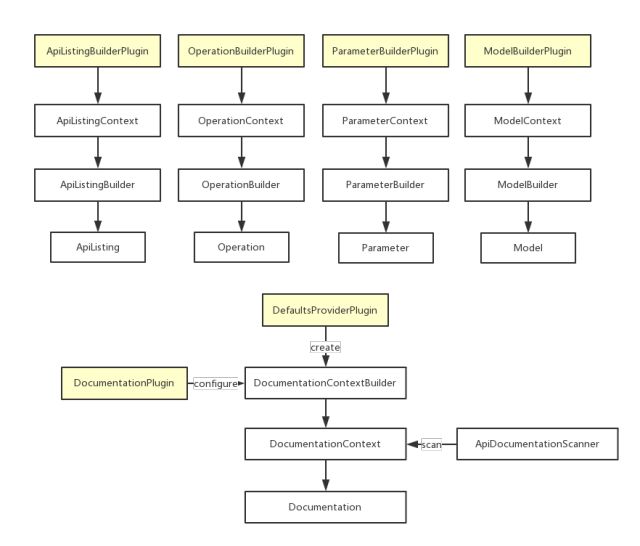

下图就是部分Plugin具体构造对应的文档信息：

代码细节方面的分析：

很明显，入口处在@EnableSwagger2注解上，该注解会import一个配置类

Swagger2DocumentationConfiguration。

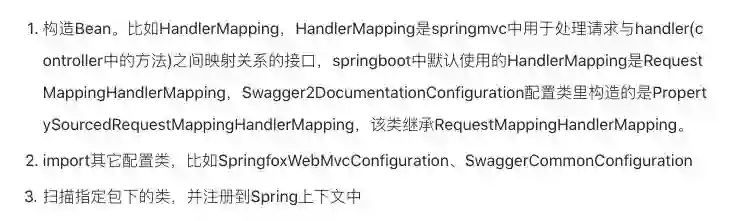

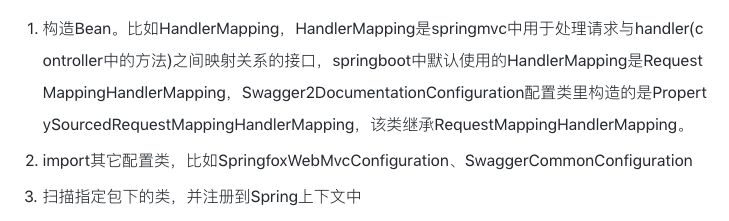

Swagger2DocumentationConfiguration做的事情：

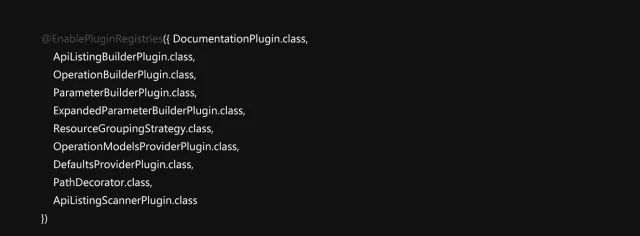

@EnablePluginRegistries注解是spring-plugin模块提供的一个基于Plugin类型注册PluginRegistry实例到Spring上下文的注解。

@EnablePluginRegistries注解内部使用PluginRegistriesBeanDefinitionRegistrar注册器去获取注解的value属性(类型为Plugin接口的Class数组)；然后遍历这个Plugin数组，针对每个Plugin在Spring上下文中注册PluginRegistryFactoryBean，并设置相应的name和属性。

如果处理的Plugin有@Qualifier注解，那么这个要注册的PluginRegistryFactoryBean的name就是@Qualifier注解的value，否则name就是插件名首字母小写+Registry的格式(比如DocumentationPlugin对应构造的bean的name就是documentationPluginRegistry)。

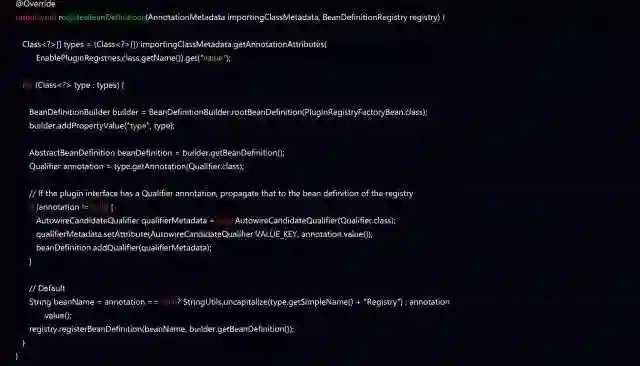

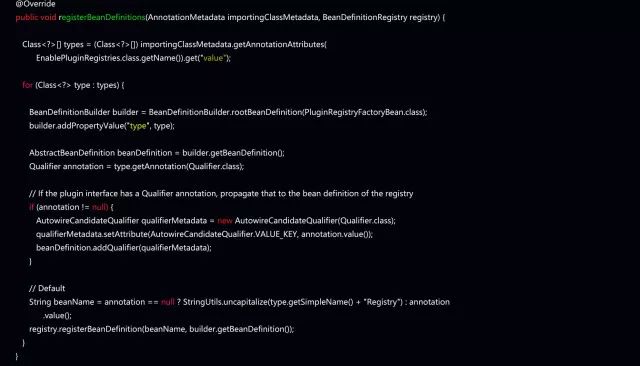

PluginRegistriesBeanDefinitionRegistrar注册器处理过程：

PluginRegistryFactoryBean是一个FactoryBean，其内部真正构造的bean的类型是OrderAwarePluginRegistry。OrderAwarePluginRegistry实例化过程中会调用create静态方法，传入的plugin集合使用aop代理生成一个ArrayList，这个list中的元素就是Spring上下文中所有的类型为之前遍历的Plugin的bean。

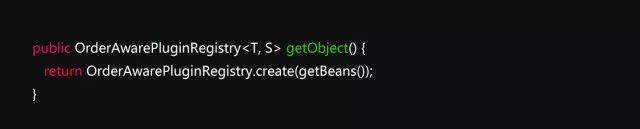

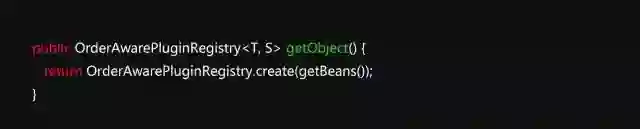

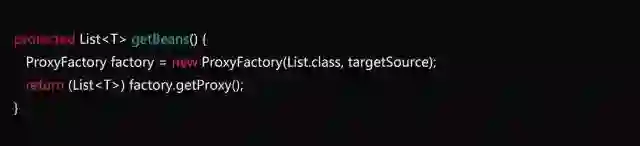

PluginRegistryFactoryBean的getObject方法：

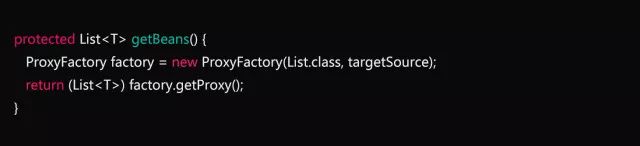

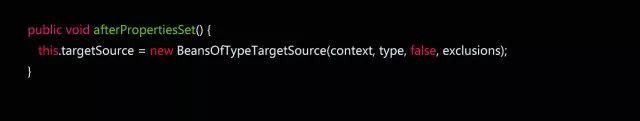

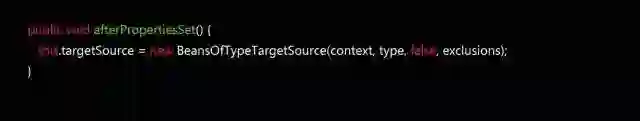

这里的targetSource是在PluginRegistryFactoryBean的父类AbstractTypeAwareSupport(实现了InitializingBean接口)中的afterPropertiesSet方法中初始化的(type属性在PluginRegistriesBeanDefinitionRegistrar注册器中已经设置为遍历的Plugin)：

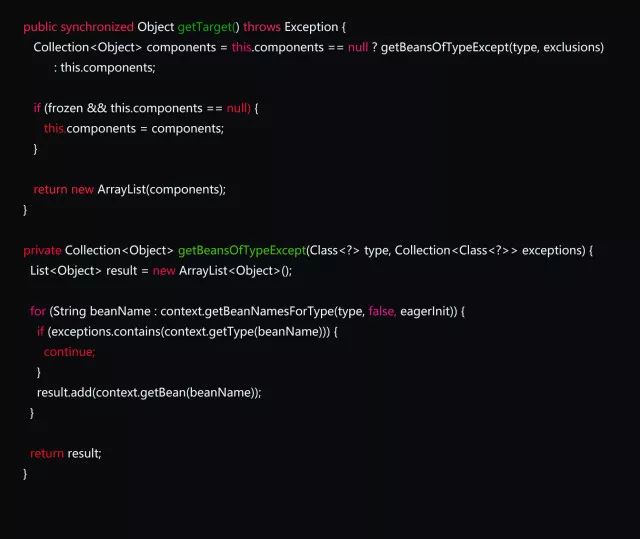

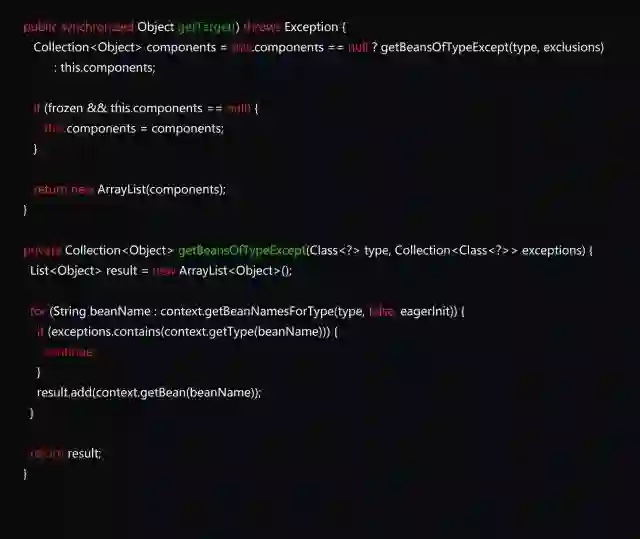

BeansOfTypeTargetSource的getTarget方法：

举个例子：比如

SpringfoxWebMvcConfiguration

中的@EnablePluginRegistries注解里的DocumentationPlugin这个Plugin，在处理过程中会找出Spring上下文中所有的Docket(Docket实现了DocumentationPlugin接口)，并把该集合设置成name为documentationPluginRegistry、类型为OrderAwarePluginRegistry的bean，注册到Spring上下文中。

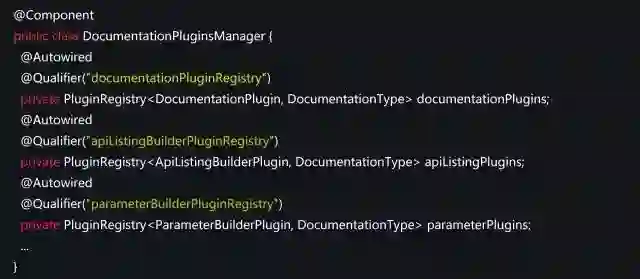

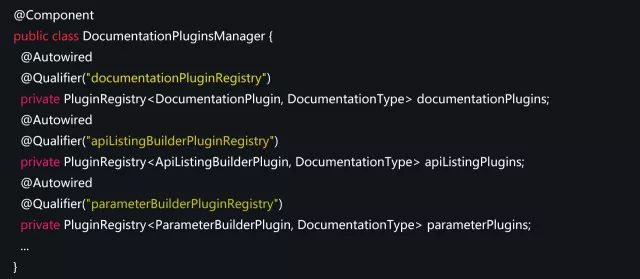

DocumentationPluginsManager类会在之前提到过的配置类中被扫描出来，它内部的各个pluginRegistry属性都是

@EnablePluginRegistries注解内部构造的各种pluginRegistry实例：

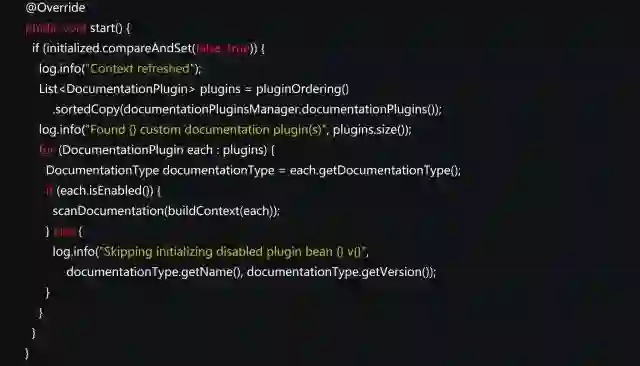

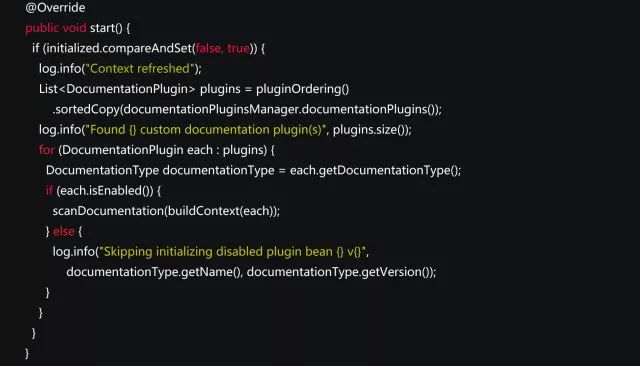

DocumentationPluginsBootstrapper启动类也会在之前提供的配置类中被扫描出来。它实现了SmartLifecycle接口，在start方法中，会获取之前初始化的所有documentationPlugins(也就是Spring上下文中的所有Docket)。遍历这些Docket并进行scan扫描(使用RequestMappingHandlerMapping的getHandlerMethods方法获取url与方法的所有映射关系，然后进行一系列API解析操作)，扫描出来的结果封装成Documentation并添加到DocumentationCache中：

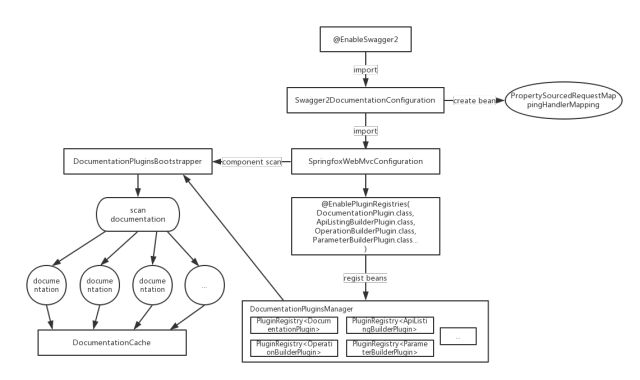

以上就是API解析、扫描的大致处理过程，整理如下：

下面分析一下HandlerMapping的处理过程。

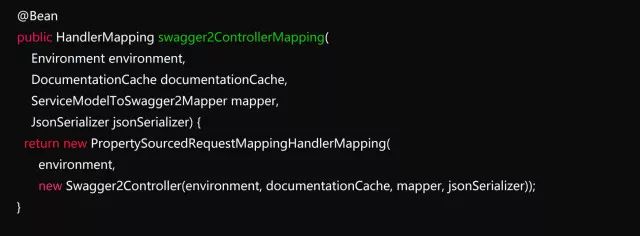

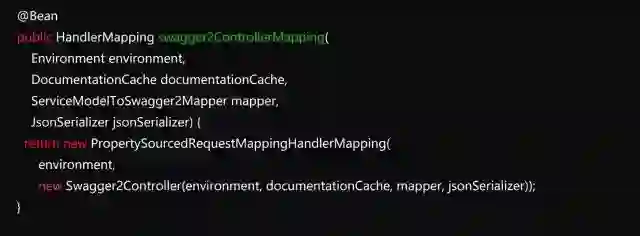

PropertySourcedRequestMappingHandlerMapping在Swagger2DocumentationConfiguration配置类中被构造：

PropertySourcedRequestMappingHandlerMapping

初始化过程中会设置优先级为Ordered.HIGHEST_PRECEDENCE + 1000，同时还会根据Swagger2Controller得到RequestMappingInfo映射信息，并设置到handlerMethods属性中。

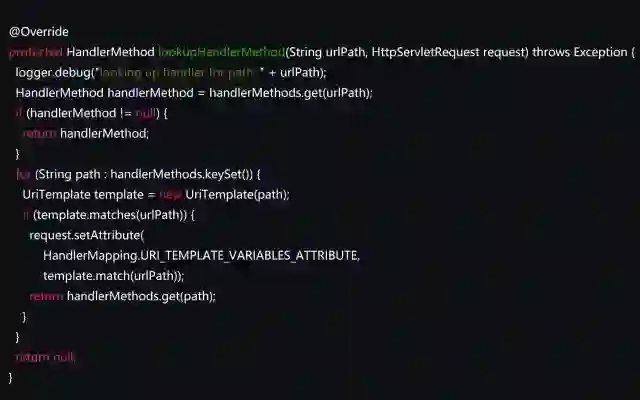

PropertySourcedRequestMappingHandlerMapping复写了lookupHandlerMethod方法，首先会去handlerMethods属性中查询是否存在对应的映射关系，没找到的话使用下一个HandlerMapping进行处理：

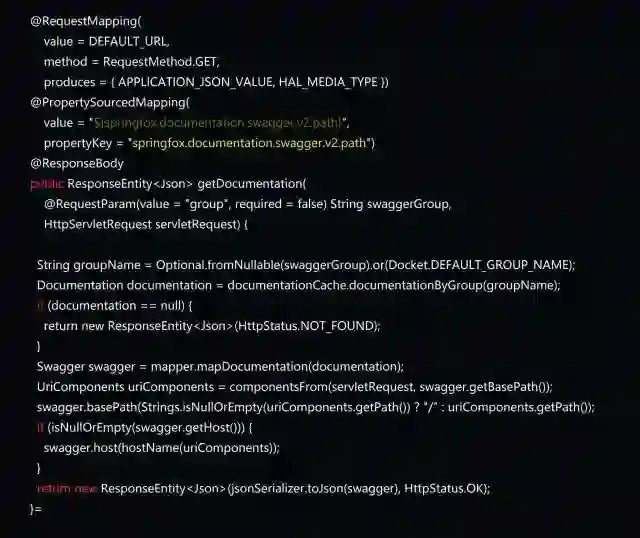

Swagger2Controller中只有一个mapping方法，默认的path值为/v2/api-docs，可以通过配置 springfox.documentation.swagger.v2.path 进行修改。所以默认情况下 /v2/api-docs?group=person-api、/v2/api-docs?group=user-api 这些地址都会被Swagger2Controller所处理。

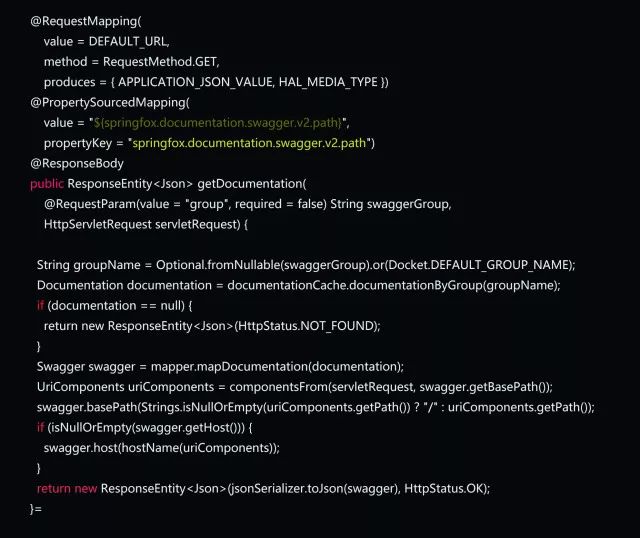

Swagger2Controller内部获取文档信息会去DocumentationCache中查找：

引入springfox带来的影响

影响主要有2点：

应用启动速度变慢，因为额外加载了springfox中的信息，同时内存中也缓存了这些API信息

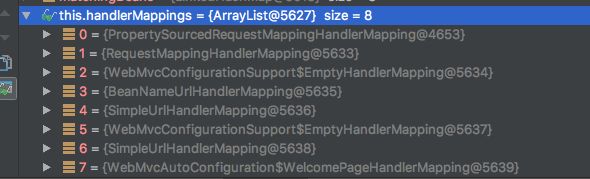

多了一个HandlerMapping，并且优先级高。以下是springboot应用DispatcherServlet的HandlerMapping集合。其中springfox构造的PropertySourcedRequestMappingHandlerMapping优先级最高。优先级最高说明第一次查询映射关系都是走
PropertySourcedRequestMappingHandlerMapping，而程序中大部分请求都是在RequestMappingHandlerMapping中处理的
