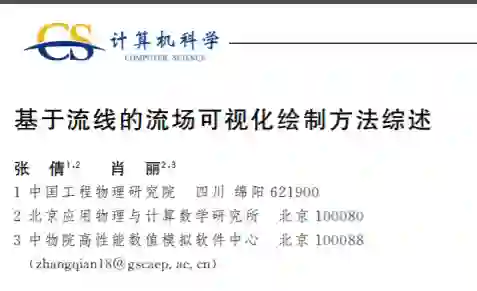

基于流线的流场可视化绘制方法综述

流场可视化是科学计算可视化中一个重要的分支,主要对计算流体动力学的模拟计算结果进行可视化,给研究人员提 供视觉上直观可见的图形图像,方便研究人员进行分析.流场可视化的已知技术包括基于几何的方法(如流线和粒子追踪法) 以及基于纹理的方法(如 LIC、噪声点、IBFV 等).流线可视化是流场可视化的一个重要且常用的几何可视化手段.在流线可 视化的研究中,流线的放置是整个流线可视化的重点,流线的数目和位置影响了整个可视化效果.当流线放置过多时,会造成 视觉的杂乱;而流线放置过少会使流场信息表达不完整,无法传递完整的信息给领域专家.为了实现对科学数据的精确显示, 流线可视化产生了两个重要的研究方向:种子点的放置和流线的约减.文中介绍了种子点放置方法和流线的约减方法的相关 研究,总结了在２D和３D流场上出现的一些问题和采取的解决方案,并针对日益增长的科学数据,提出流线可视化下一步需要 解决的问题。
