**1 引言 **
近些年,随着遥感技术的迅速发展以及大数 据技术的广泛应用,对地观测数据量增长迅速。 2021年1月21日发布的《中国对地观测数据资 源发展报告》显示,中国对地观测数据总量已经 接近100PB,其中大量的遥感图像数据可以最 为直观地展示地球各类观测信息,极大地推动了 人类对于地球的理解和认识。在各类遥感图像 当中,光学遥感卫星获取的光学遥感图像数据在 诸如目标检测[1-2]、语义分割[3]、场景理解[4]、变 化检测[5]等领域。相关技术也广泛应用于地图 导航、气象/海洋监测、防灾检测、军事侦察等各 个方 面。 然 而,国 际 卫 星 云 气 候 学 计 划 (internationalsatellitecloudclimatologyproject, ISCCP)显 示,地 球 平 均 云 层 的 覆 盖 率 超 过 66%。云层遮挡导致的光学遥感图像信息的缺 失,对下游的遥感图像处理和识别造成很大的影 响。因此,发展遥感图像的云检测技术,是判别 遥感图像观测信息缺失程度以及遥感图像进一 步利用的关键。 遥感图像的云检测是遥感图像识别领域的 热门方向之一。1982年提出的国际卫星云气候 学计划(ISCCP)当中,云检测技术就是其中重要 的组成部分[6]。**自20世纪80年代以来,随着卫 星遥感图像处理技术的不断发展,遥感图像的云 检测方法逐步形成了三种主流的技术路线: **
**1)基于光谱阈值的方法:主要基于对图像中 云和其他目标光谱特性的分析,对遥感图像中不 同光谱通道设置不同的阈值从而实现云检测; **
**2)基于经典机器学习的方法:使用人工选择 的图像纹理、亮度等特征,训练诸如支持向量机、 随机森林等经典机器学习模型来对图像块/像素 进行分类,实现云的检测; **
**3)基于深度学习的方法:该方法使用大量遥 感图像数据,通过构建深层的神经网络模型来自 动提取数据特征,获取高精度的云检测结果。 **
从20世纪90年代开始,通过分析图像中不 同波段的反射信息,各类基于图像光谱阈值的云 检测方法被广泛研究,由于该类方法简单易行的 特性,有着十分广泛的应用。但是,由于波段反射信息对不同检测场景泛化能力较差,容易将其 他高反射率物体(如积雪、建筑等)误判为云层, 导致传统基于阈值的云检测方法精度相对较低。 为了解决这一问题,2010年后,一些基于统计学 习(支持向量机、随机森林等)的方法被广泛应用 于云检测,通过提取图像的纹理或统计学特征来 提升云检测的精度。基于统计学习的相关云检 测方法也被实际应用于中巴资源02B 卫星[6]。 然而,由于统计学习模型本身需要人工进行特征 的筛选 和 定 义,使 得 特 征 提 取 过 程 较 为 低 效。 2012年,随着 AlexNet模型[7]的提出,以卷积神 经网络(convolutionalneuralnetworks,CNNs) 为代表的深度学习模型,由于其自动提取特征的 特性被广泛应用于图像识别的各个领域,其性能 在某些任务下可以超越人类。因此,近些年大量 基于深度学习的云检测方法被不断提出。基于 深度学习的云检测方法由于其精度高、泛化能力 强的特点,逐渐成为当前最为主流的云检测方法 之一。 **除云层遮挡外,光学遥感图像当中,雾、霾等 各类气溶胶以及云阴影也会对遥感图像的成像 质量造成影响。**此外,高反射率的积雪和建筑会 呈现出与云层相似的光学特征,从而影响云检测 的结果。因此,对于上述目标的检测和识别也是 云检测的重要内容,相关方向也被广泛研究。此 外,由于遥感影像来源多样的特性,不同卫星产 生的遥感影像往往会使用不同的云检测方法,因 此对于云检测数据来源和公开数据集的总结也 十分必要。 国内外已有一些综述性工作对遥感图像的 云检测方法进行总结和分析,但缺少针对云检测 方法层面的系统全面梳理,也缺乏对未来云检测 方法发展的分析和展望。刘紫涵等人针对不同 的卫星数据类型,重点介绍和梳理了传统基于光 谱阈值和经典机器学习的云检测方法[6]。Foga 等人重点针对 Landsat卫星的数据产品,对比了 不同 云 检 测 算 法 的 实 际 检 测 效 果 和 精 度[8]。 Mahajan等人从具体检测任务出发(如:云检测、 云雪检 测、薄 云 厚 云 检 测 等),回 顾 了 2004- 2018 年 间 的 传 统 阈 值 方 法 以 及 机 器 学 习 方 法[9]。Li等人主要关注了基于深度学习的云检 测方法,梳理了深度学习云检测方法的公开数据集以及代表算法模型,并且介绍了主流的深度学 习模型压缩和轻量化方法[10]。 **本文从云检测三种不同的主流技术路线出 发,详细介绍了遥感图像云检测方法的研究进展 和现状,对不同技术路线的代表性云检测工作进 行了对比分析。**介绍了遥感图像云检测的公开 数据集并对比了各类代表性方法的云检测精度。 此外,简要梳理了与云检测相关的云雾(霾)检 测、云雪检测、云阴影检测以及去云的代表性工 作。最后对国内外研究当前存在的问题和未来 的发展方向进行了分析和展望。 **2 云检测方法 **

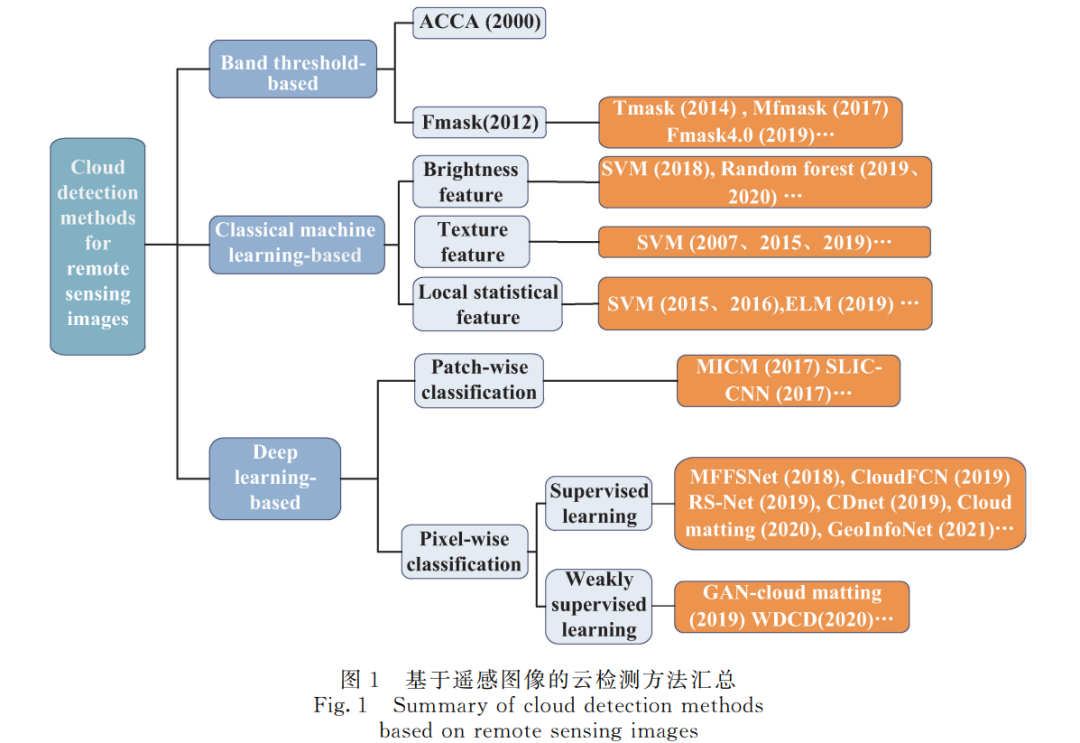

20世纪80年代以来,随着国内外研究人员 的广泛研究,众多云检测工作被提出。本文将现 有工作根据核心方法的不同,大致分为三类:基 于光谱阈值的云检测方法、基于经典机器学习的 云检测方法以及基于深度学习的云检测方法。 本章将对以上三种方法的代表性工作进行梳理 和介绍。图1总结了当前云检测方法的主要分 类和代表性工作。
**2.1 基于光谱阈值的云检测方法 **

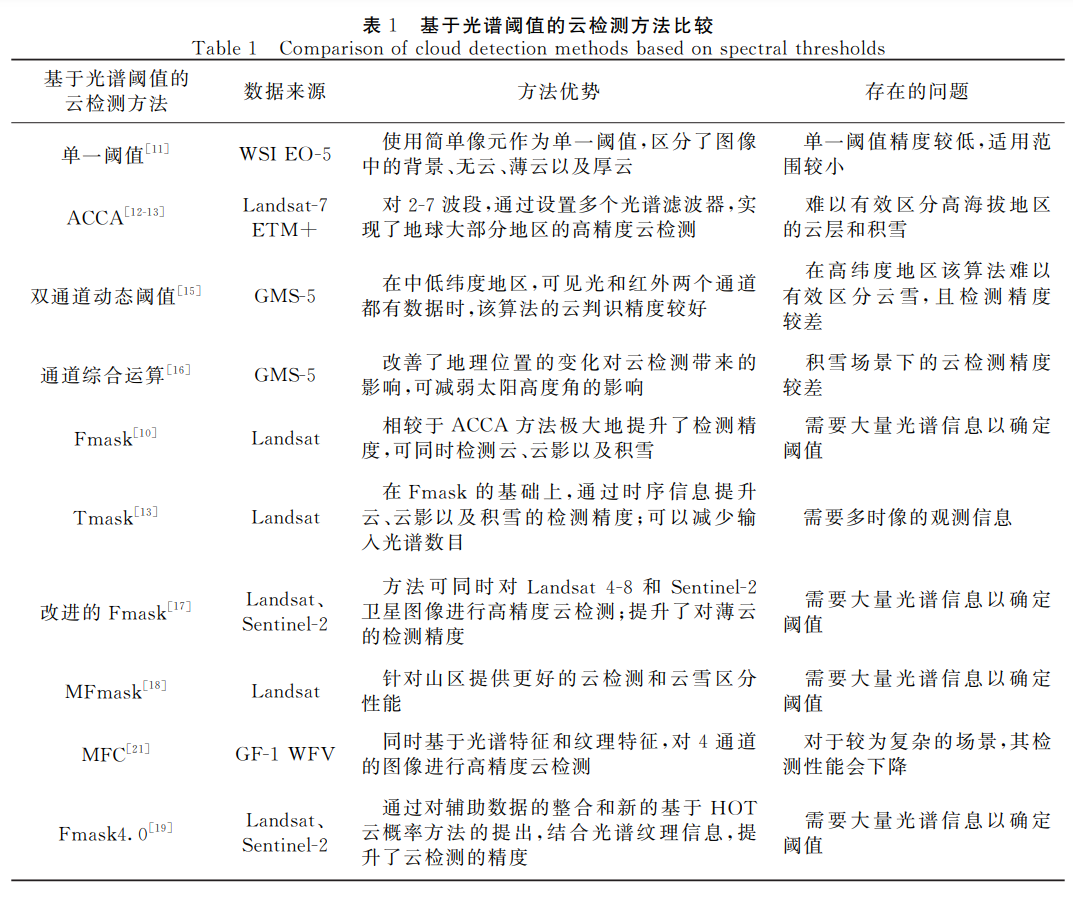

基于光谱阈值的云检测方法是最早被广泛 研究和应用的云检测方法。该类方法通过分析 图像不同光谱波段之间的差异,设置阈值来区分 云和背景图像,以达到云检测的目的。早期的基 于光谱阈值的云检测方法可以追溯到1994年, Kegelmeyer等人通过设置单一阈值,对经过伪 笛卡 尔 变 换 (pseudo-cartesiantransformation) 的 WSI(wholeskyimage)EO-5相机获取的图 像进行阈值分割,得出灰度图像,来达到云检测 的目的[11]。但是单一阈值方法精度较低,并没 有被广泛使用。在之后的研究当中,自动云覆盖 评估 方 法 (automaticcloudcoverassessment, ACCA)[12-13]以 及 掩 膜 函 数 (functionofmask, Fmask)[14]方法成为了基于光谱阈值的云检测 方法中最具代表性的方法,并被广泛研究和应 用。其中,Irish 等 人 提 出 的 ACCA 方 法 用 于 Landsat7ETM+(EnhancedThematicMapper Plus)卫星图像的自动云检测。 ACCA 方法基于 Landsat7ETM+图像中第2至7波段,首先通 过设置多个光谱滤波器,使用云层的反射和热能 特征来判断图像中云层的存在性,而后对于有云 的图像,利用所建立的云层热刨面图,根据云的热能性质来进一步进行云检测[12-13]。该方法在 地球大部分区域可以取得较好的云检测精度,但 是对于存在积雪的高纬度、高海拔区域(如南极 洲),由于反射率相似,ACCA 方法难以有效区 分云层和积雪。Fmask方法由 Zhu等人提出, 用于对 Landsat图 像 进 行 云 层 和 云 阴 影 的 检 测[10]。该方 法 将 Landsat大 气 层 顶 端 (topof atmosphere,TOA)反射和亮度温度(brightness temperature,BT)作为输入,通过云的物理特性 以及相关物理量的概率信息来进行云检测,并还 通过近 红 外 波 段 来 检 测 云 阴 影。此 外,Fmask 工作中还明确了云检测的精度计算方法,许多精 度评判指标(如全局精度等)被沿用至今。 ACCA 方法和 Fmask方法被提出后,在相 当长的时间当中成为了云检测的主流方法,许多 研究人员也受到上述两种方法的启发,提出了更 多的基于光谱阈值的云检测方法。刘希等人利 用双通道动态阈值法实现了日本 GMS-5静止气 象卫星图像的自动云检测[15]。马芳等人进一步 考虑了 GMS-5卫星中的四个光谱通道,提出了 通道综合运算云检测方法,改善了地理位置对于 云检测的影响[16]。2015年,Zhu等人又通过取 消对热光谱(thermalband)的使用以及增加卷 云概率,提高了传统 Fmask方法对于薄卷云的 检 测 精 度[17]。Shi 等 人 提 出 的 MFmask (mountainousfmask)方 法,针 对 Landsats4-8 图像,提升了传统 Fmask方法在多山区域的云 检 测 精 度[18]。 随 后,Qiu 等 人 提 出 了 Fmask4.0,通过对辅助数据的整合和新的基于 HOT(hazeoptimizedtransformation)云概率方 法的提出,结合光谱纹理信息,提升了云检测的 精度[19]。 基于光谱阈值的方法通过对图像的不同光 谱设置阈值的方式实现了云的自动检测,该类方 法无需像素级的标记和复杂的模型训练,可以较 为高效地进行部署和运行。但是,基于光谱阈值 的方法通常要求遥感图像具有较为丰富的光谱 信息,因此 此 类 方 法 大 多 基 于 Landsat系 列 或 Sentinel-2卫星,对于光谱数量较少的遥感图像 或可见光图像,此类算法难以有效运行。为了缓 解对于光谱信息的依赖,Zhu等人在 Fmask的 基础之上,提出了 Tmask(multitemproalmask) 方法,通过引入多时相图像来提供额外的信息, 一定程度减少对于过多光谱信息的使用,同时提 高云检测的精度[20]。Li等人提出的 MFC 方法 通过使用图像纹理信息和光谱信息同时进行云 检测,实现了对4通道图像的高精度云检测[21]。 除对光谱信息的依赖之外,基于光谱阈值的方法 往往泛化能力较差,针对不同场景尤其是复杂场 景往往算法的鲁棒性不足[6]。表1对本章提到 的基于光谱阈值的云检测方法的数据来源和方 法优劣势进行了总结。 **2.2 基于经典机器学习的云检测方法 **

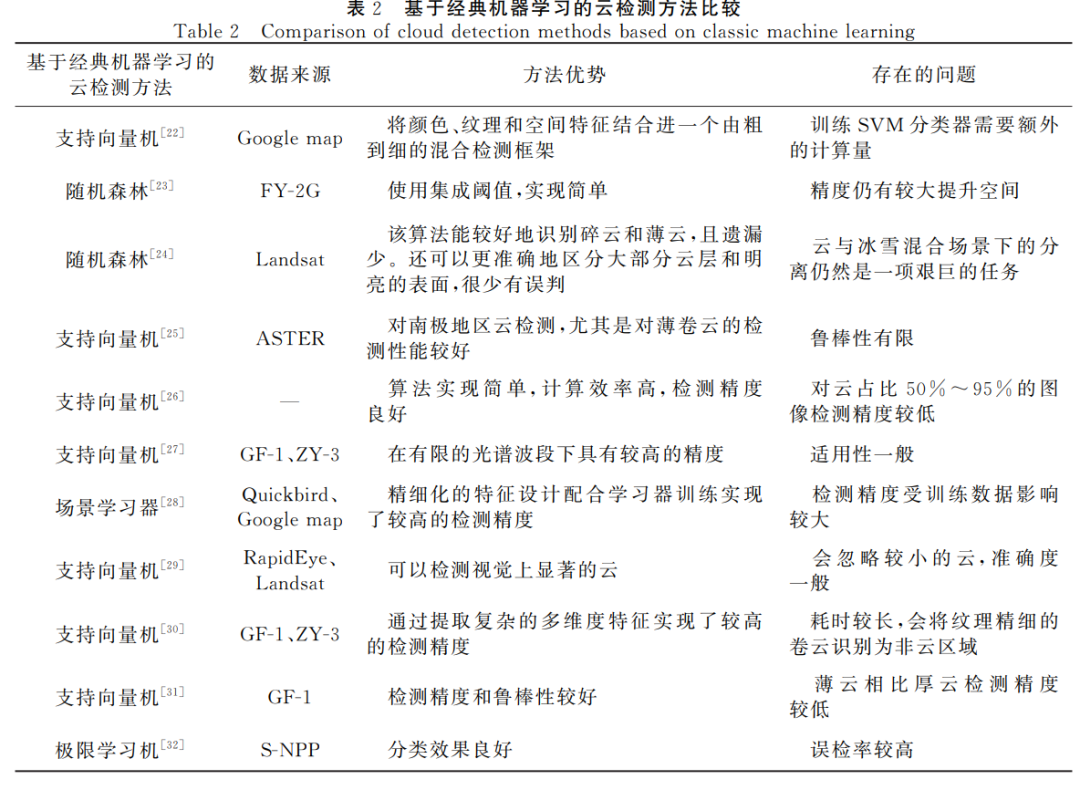

针对基于阈值分割的传统云检测方法过于 依赖图像光谱信息、场景适应性及鲁棒性较差的 问题,研究人员更多地考虑了将经典机器学习方 法引入云检测任务中,被广泛应用的机器学习模 型包 括 支 持 向 量 机 (supportvector machine, SVM)以 及 随 机 森 林 (randomforest,RF)等。 机器学习理论的迅猛发展同时为云检测领域吸 引了更高的研究注意力,推动了云检测技术的快 速发展。包括纹理、边缘等的图像特征选择是机 器学习方法的核心环节之一,根据所使用图像特 征的语义级别的不同,可以将基于经典机器学习 理论的云检测方法大致分为三类:亮度特征、纹 理特征以及局部统计特征。 亮度特征即图像不同波段的反射率,是遥感 影像最底层的原始特征,是早期机器学习云检测 方法中最常用的特征。Kang等人提出了一种 无监督云检测方法,他们训练支持向量机在 HSI 颜色空间分割云层,并使用引导滤波技术细化云 层边界[22]。Fu等人将随机森林技术引入云检 测领域,相比于支持向量机,随机森林能更好地 处理多种特征类型之间复杂的非线性依赖关系, 模型的样本容量更高,执行速度更快,也具有更 好的可解释性[23]。Wei等人提出的云检测方法 进一步改进了基于随机森林模型的云检测方法, 他们的算法引入了 SEEDS 分割方法进行后处 理,进一步优化了基于随机森林的云检测算法的 性能[24]。该方法能够较好地识别碎云和薄云、 遗漏很少,并且可以更准确地区分大部分云层和 相似的高反光人工地物,很少有误判,但是该算 法不能很好地解决云层和积雪分离任务。
纹理特征是相比亮度特征更高级别的遥感 影像特征,包含更高级别的图像语义信息,有利 于实现更精确的云检测性能。通过设置不同尺 寸的特征提取窗口,可以在多个尺度上提取图像 特征。Chen等人提出的云检测方法利用灰度共 生 矩 阵 (gray level co-occurrence matrix, GLCM)提取纹理特征,然后训练非线性支持向 量机分割云层[25]。该方法适用于南极地区,特 别是适合于薄卷云的检测,但是鲁棒性一般。Li 等人提出的方法同样采用支持向量机模型,不同 的是,他们计算灰度共生矩阵二阶矩的平均梯度 和角度提取图像块的纹理特征[26]。该算法的整 体检测 精 度 较 高,但 是 对 于 云 占 比 为 50% ~ 95%的图像检测精度较低。Sui等人进一步发 展了基于支持向量机的云检测方法。他们引入 了前处理步骤,利用简单线性迭代聚类(simple lineariterativeclustering,SLIC)算法将遥感图 像分割为超像素,然后计算图像 Gabor响应的 能量特性和光谱特性提取纹理特征[27]。该算法 在有限的光谱波段下具有较高的精度。An等 人提出的方法不再使用传统的支持向量机模型, 他们训练基于最小化数据特征及标签之间残差 的场景 学 习 器 实 现 对 云 层 的 精 确 分 割[28]。此 外,该算法相比于其他方法构建了更加复杂的图 像特征空间,通过堆叠颜色特征、统计信息、纹理 特征和结构化信息建立图像特征。 局部统计特征覆盖了相比于纹理特征更广 泛的特征类型,可以提取更高语义级别、任务特 异性更强的图像特征,通过计算滑动窗内像素的 统计特征实现更可靠、更精细的云像素分类效 果。Yuan等人提出的云检测方法基于支持向 量机,结合SLIC算法进行前处理将图像分割成 超像素,以及 GrabCut算法进行后处理细化云 检 测 结 果[29]。 他 们 基 于 词 袋 (Bag-of-words,BOW)模型提取超像素的统计特征。Tan等人 提出的方法同样基于支持向量机模型,并且同样 结合了 SLIC 算法和 GrabCut算法[30]。不同的 是,他们提取了更加复杂的基于光谱、纹理、频率 和线段的图像特征。该算法的精度较高,但是耗 时较长,并且会将纹理精细的卷云识别为非云区 域。Deng等人提出的方法进一步发展了基于支 持向量机的云检测算法[31]。他们使用更加复杂 的高级别图像统计特征实现了更优的云层分割 性能。在采用SLIC算法分割图像之后,提取自 然场景统计模型的空间域 NSS特征以及 Gabor 特征进行云像素分割。该算法的检测精度和鲁 棒性较好,但是对薄云相比厚云的检测精度略 低。Tian等人将极限学习机(ELM)模型引入了 云检测领域[32]。他们研究跨轨红外探测器 CrIS 的 全 光 谱 分 辨 率 (FSR)数 据,选 取 CrIS 的 LWIR-SWIR 通道对的亮度温度,提取 FSR 数 据的云检测指标(FCDIs)特征,该算法的分类结 果良好,但是误检率较高。 相比于传统的基于光谱阈值的云检测方法 对独立像素的分类潜力研究,基于经典机器学习 的方法开始了对遥感影像空间模式信息的挖掘 利用,这有效提高了分割模型对遥感影像信息的 利用率。同时,图像特征的使用也大大降低了传 统云检测方法对卫星图像数据光谱范围的高度 依赖。但是,由于经典的机器学习模型通常需要 手工设计图像特征,使得基于经典机器学习的方 法难以更加高效地提取遥感图像更高级别的语 义信息。当面对复杂场景时,此类方法会面临精 度下降的问题[9]。
**2.3 基于深度学习的云检测方法 **
2012 年 开 始,以 AlexNet [7]、VGG [33]、 ResNet [34] 等 卷 积 神 经 网 络 (convolutional neuralnetworks,CNNs)为代表的深 度 学 习 模 型 在 ILSVRC (imagenet large scale visual recognitionchallenge)竞赛[35]中取得了突出表 现,并被广泛应用于图像分类、目标检测等计算机视觉领域。深度学习方法在遥感图像处理和 识别领域也取得了许多的成果,这也进一步推动 了基于深度学习的云检测方法的快速发展。 早期基于深度学习的云检测方法将遥感图 像切分为多个图像块,并将云检测任务建模为图 像分类过程。其中,Mateo等人将原始遥感图像 切分为33×33的图像块,并利用2层卷积神经 网络来对图像块进行分类[36]。Xie等人同样将 原始图像进行切分,但通过使用 SLIC 方法生成 超像素,并使用双分支卷积神经网络来对超像素 进行分类[37]。基于图像切分的方法使用卷积神 经网络来自动提取图像特征,通常可以获得比经 典机器学习方法更高的云检测精度;但是对于图 像块中同时包含云层和非云层像素的情况,会造 成分类的误差。 为了解决上述问题,受到计算机视觉领域图 像分 割 代 表 工 作 全 卷 积 神 经 网 络 (fully convolutionalnetworks,FCN)[38]的 启 发,基 于 深度 学 习 的 云 检 测 方 法 逐 步 从 图 像 块 分 类 (patch-wiseclassification)发展为图像像素分类 (pixel-wiseclassification)。Wu等人针对高分1 号宽幅遥感图像(GF-1 WFV),通过融合 CNNs 提取的低层(low-level)和高层(high-level)的特 征来获取云层的概率图,并通过复合图像滤波技 术来细化云检测结果[39]。Yan等人利用修改的 残差模型和金字塔池化模块来实现云和云阴影 的检测[40]。 传统的FCN 模型在特征提取(即编码器)阶 段对图像的下采样很大程度上造成了图像空间 信息的缺失。并且在上采样(解码器)阶段直接 对低分辨率特征进行一次性的恢复,难以有效恢 复图像的细节信息。Ronneberge等人通过在编 解 码 器 之 间 加 入 特 征 融 合 以 及 反 卷 积 (transposeconvolution)的操作,提出了 U-Net 模型,很 大 程 度 上 提 升 了 图 像 分 割 的 精 度[41]。 许多研究人员也提出了各类基于 U-Net模型的 云检测方法。其中,Francis等人基于 U-Net框 架,结合了Inception等模块,提出了 CloudFCN 云检测方法[42]。Marc等人基于 U-Net框架,实 现了对云、云阴影等五种目标的检测和分类,并 验证了方法对不同卫星传感器的泛化能力[43]。 Jeppesen等人同样基于 U-Net框架提出了 RSNet(remotesensing network)模 型,仅 使 用 Landsat卫星图像中的 RGB 通道,实现了高精 度的云 检 测[44]。张 家 强 等 人 将 残 差 模 块 引 入 U-Net进行云检测,提高了模型的表示能力和泛 化能力[45]。除 U-Net模型之外,另一种FCN 模 型的变体 SegNet模型[46]也被用于云检测任务 当中。Chai等 人 基 于 SegNet分 割 模 型,针 对 Landsat卫星图像实现了云和云阴影的检测[47]。 么嘉棋等人将SegNet与随机条件场相结合,提 升了云边缘轮廓的检测精度[48]。李佳欣等人以 SegNet模型为基础,使用 POLDER多角度探测 卫星数据,构建了含有多角度信息的遥感图像云 检测模型[49]。上述工作大多直接使用自然图像 的语义分割模型在云检测数据集上进行训练,没 有针对云检测的任务特点对模型结构进行特别 的优化和设计,因此对于云检测任务当中出现的 诸如薄云、云边缘、高反光的积雪和建筑物等难 样本,上述方法通常表现较差。 近些年,随着对云检测任务的不断研究,研 究人员发现,如何针对云检测任务本身的特点和 难点,设计更加有效的多尺度特征提取和融合方 法,是提 升 云 检 测 算 法 精 度 的 关 键 技 术 之 一。 Yang等人针对低分辨率遥感缩略图像提出了 CDnet,通过设计特征金字塔、边缘细化等模块 提高了低分辨率图像云检测的检测精度[50]。Li 等人则特别针对中高分辨率的遥感图像,设计了 多尺度的卷积特征融合方法 MSCFF,提升了云 检测精度,并在不同的传感器所获取的遥感图像 上验证了方法的有效性[51]。Shao等人针对云 检测任务,在原有全卷积神经网络的基础上设计 了多尺度特征融合模块,并提出了 MF-CNN 模 型,提升了对于薄云和厚云的检测精度[52]。Yu 等人针对 GF-5图像提出了多尺度融合门控云 检 测 模 型 MFGNet(multiscalefusion gated network)[53]。MFGNet设计了双分支 的 CNN 云检测模型提取浅层和深层信息,并利用带注意 力机制的金字塔池化和空间注意力机制来进行 特征融合,提升了云检测的精度。Wang等人通过设计信息利用更充分的特征融合方式使云检 测结果更准确精细[54]。Guo等人通过增加自适 应特征融合模块以及高级语义信息指导流模块, 结合空间维度和通道维度的注意力机制,提出了 CDNetV2模型,实现了云雪共存场景下的高精 度云检测[55]。然而,过于复杂的特征融合方式 往往会导致模型的计算和内存复杂度过高。为 了解决 这 一 问 题,He等 人 提 出 了 DABNet方 法,通过使用 DCFP模块动态提取多尺度特征, 并且设计了新的 BW 损失函数,提升云边缘的 检测精度[56]。 除上述对特征融合方式进行改进的工作外, 近期有部分工作针对云检测任务和遥感图像的特 点,提出了多种多样的模型结构,取得了较好的云 检测效果。其中,Li等人通过将云检测过程结合 卫星成像机理,提出了 CloudMatting方法,可以 同时获取云掩膜以及云层不透明度参数,可以一 定程度上估计云层的厚度[57]。Wu等人将经纬 度、海拔等地理信息和遥感图像进行特征融合,提 出了 GeoInfoNet,实 现 了 对 云 和 雪 的 高 精 度 检 测[58]。Wu等 人 提 出 了 场 景 聚 合 网 络 (scene aggregationnetwork,SAN),其将场景信息与遥感 影响相融合,并利用融合的特征获取高精度的云 检测结果,同时可以实现对不同场景的分类[59]。 上述基于深度学习的云检测方法相较于传 统的基于光谱阈值和经典机器学习的方法可以 取得更高的云检测精度,但是所有模型均需要使 用深度学习方法中常用的监督学习来进行训练, 需要人工进行大量的像素级标注,十分耗费人 力。为了解决这一问题,近期许多基于弱监督学 习的云检测方法被不断提出。Zou等人通过生 成对 抗 网 络 (generativeadversarialnetwork, GAN)来生成大量用于训练的含云的遥感图像, 从而避免了大量的人工标注[60]。Li等人将像素 级别的标注弱化为图像块(block-level)级别的 标注 信 息,并 提 出 了 全 局 卷 积 池 化 (global convolutionalpooling,GCP)运算来实现弱监督 下的云检测[61]。仇一帆等同样受到弱监督学习 的启发,使用传统的 CFmask方法(基于 C 语言 的 Fmask方法)代替人工标注来获取云检测标 注,而后基于SegNet模型进行云检测[62]。 上述基于弱监督的云检测方法虽然一定程 度上缓解了深度学习云检测方法对于大量标注 信息的需求,但基于弱监督的云检测方法精度相 较于主流的基于监督学习的云检测方法存在一 定的差距。此外,深度学习方法本身对于大量训 练样本和计算资源的需求,仍是其在实际应用和 部署当中需要进一步解决的问题。表3对比了 本章提到的基于深度学习的云检测方法的数据 来源和优缺点。
