大招又至！高通骁龙 X60 详解！

2020 年 2 月 28 日 ZEALER订阅号

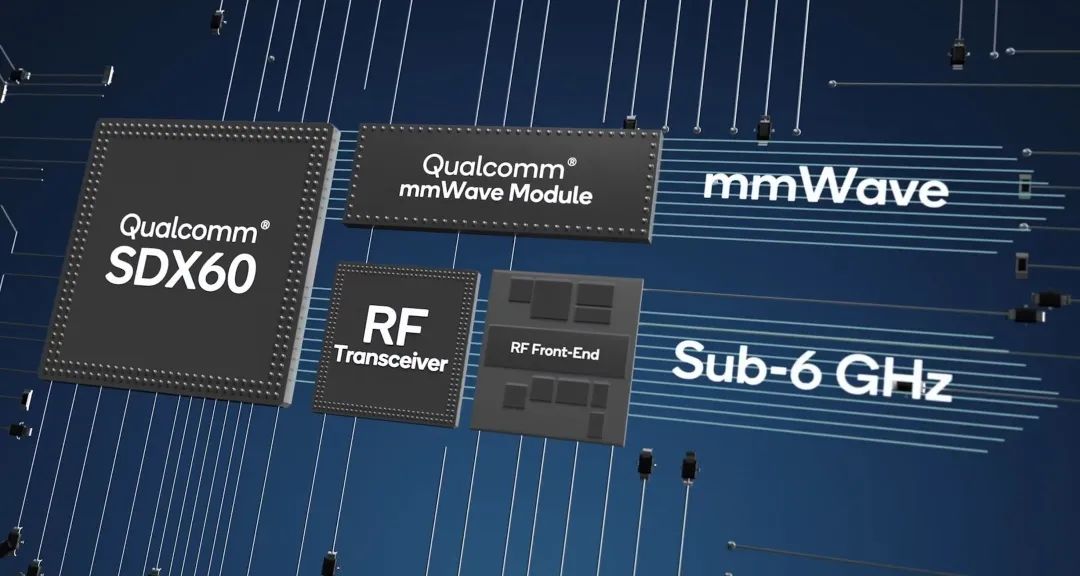

2月26号凌晨，高通在美国圣迭戈总部正式向媒体展示了他们的第三代5G解决方案——骁龙X60调制解调器及射频系统。骁龙X60采用全球首个5纳米制程5G基带芯片，功耗更低、性能也更强，可以实现最高7.5Gbps的下行速度以及3Gbps的上行速度。

点击上方播放视频

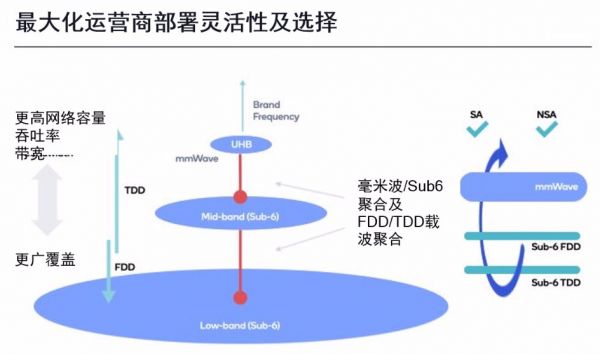

骁龙X60所带来的重大变革是通过一系列技术首次实现了毫米波-6GHz以下频段聚合以及6GHz以下频段FDD-TDD载波聚合，从而使骁龙X60释放5G的真正性能水平。

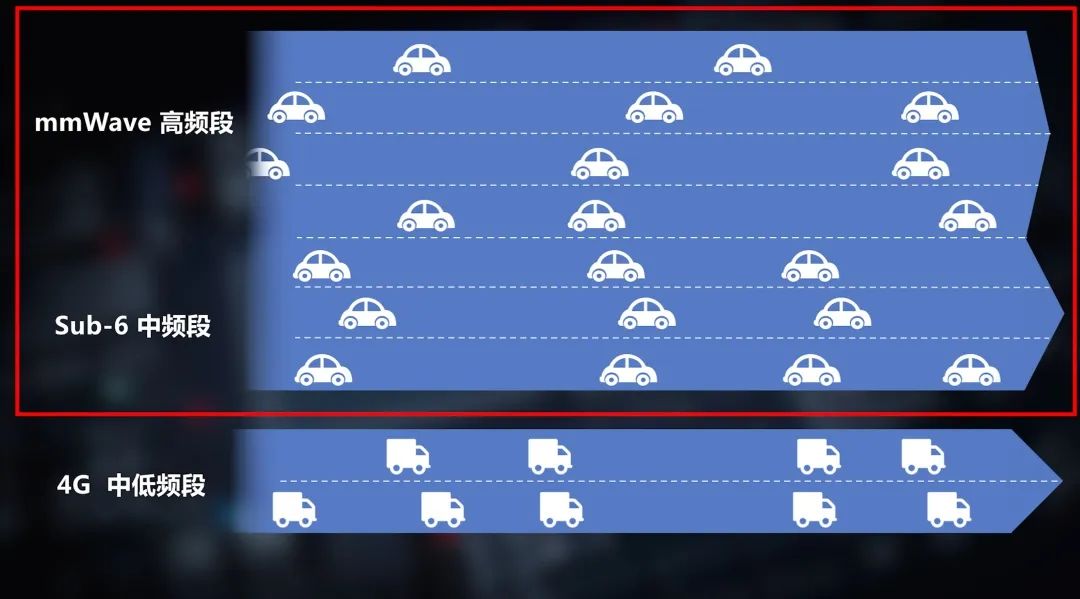

我们现在用的4G网络，主要工作在2GHz左右的中低频段上，而未来5G，则将分别部署在6GHz以下和毫米波频段上。这些频段，就好比是信息的高速公路，车道越多，路面越宽，网速也就越快。而载波聚合，意思就是同时利用两条、甚至更多条公路，让手机在多个频段上，一起传输数据。

如果还嫌不够，高通还有DSS——动态频谱共享技术，可以将现有4G频段用于5G部署，帮助运营商快速部署5G服务。解释一下，就是如果基站感觉自己现在的4G用户数量不多，带宽资源很充裕，那么DSS就会把一部分频谱资源共享给5G用户。换句话说，就是4G车道上没车的时候，让5G用户过来蹭一段。载波聚合和DSS，目的都一样，就是要在有限的频谱资源里，尽可能地压榨传输性能的极限。

那么接下来，问题就来了。从2G到4G，一直以来，每个国家的每个运营商，用于无线通信的频谱都不一样，调制方式也不一样，现在又多了个5G，那频段就更多、更复杂了。要想一台手机走天下，还要能载波聚合，这是一个巨大的系统工程。

如果我们把无线电信号比喻成一根根线的话，我们的手机，就生活在这样一坨线堆里。不仅如此，还有Wi-Fi、蓝牙、GPS，甚至完全和通信无关的电磁干扰。

那么为了把有用的无线电信号从杂乱的电磁环境中分离出来，高通面向5G/4G终端推出了最新的Qualcomm ultraSAW射频滤波技术。

具体的实现原理很复杂，简单来说，就是帮助手机把发射和接收的无线电信号从不同频段中分离出来，更有效、更严格地把没用的干扰信号过滤掉。这样一来可以消除射频干扰和衰减，提升终端性能，保证信号强度和稳定。

目前，骁龙X60已经覆盖了全球所有运营商的主要频段及其组合，最重要的是还支持聚合全部主要频段及其组合，真正做到一台手机，走遍全球。据高通消息，骁龙X60将在这个季度向各大厂商提供样片，最终的真机预计在2021年年初上市。

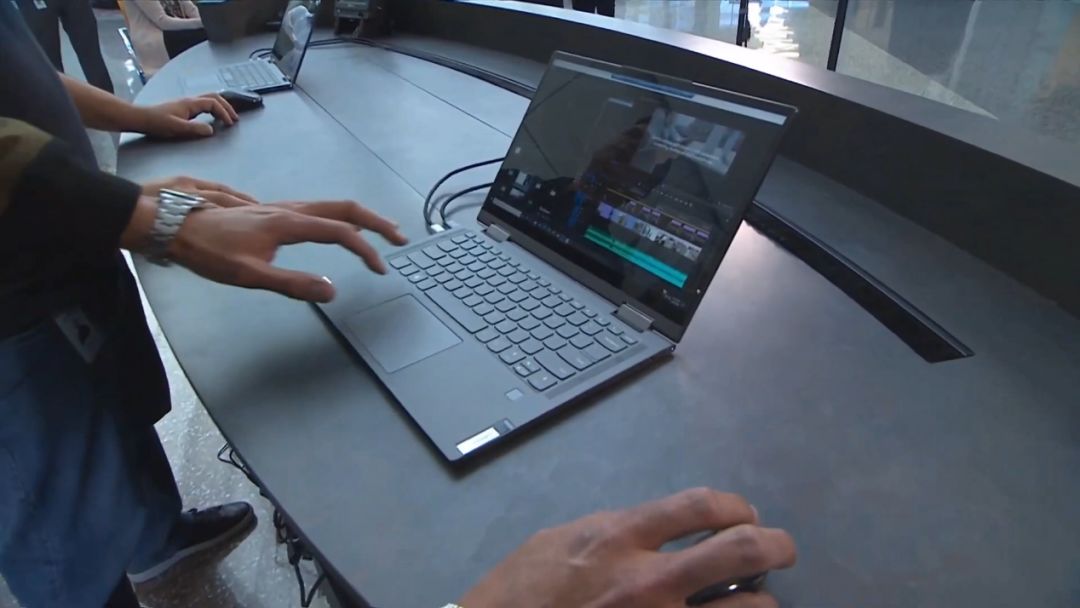

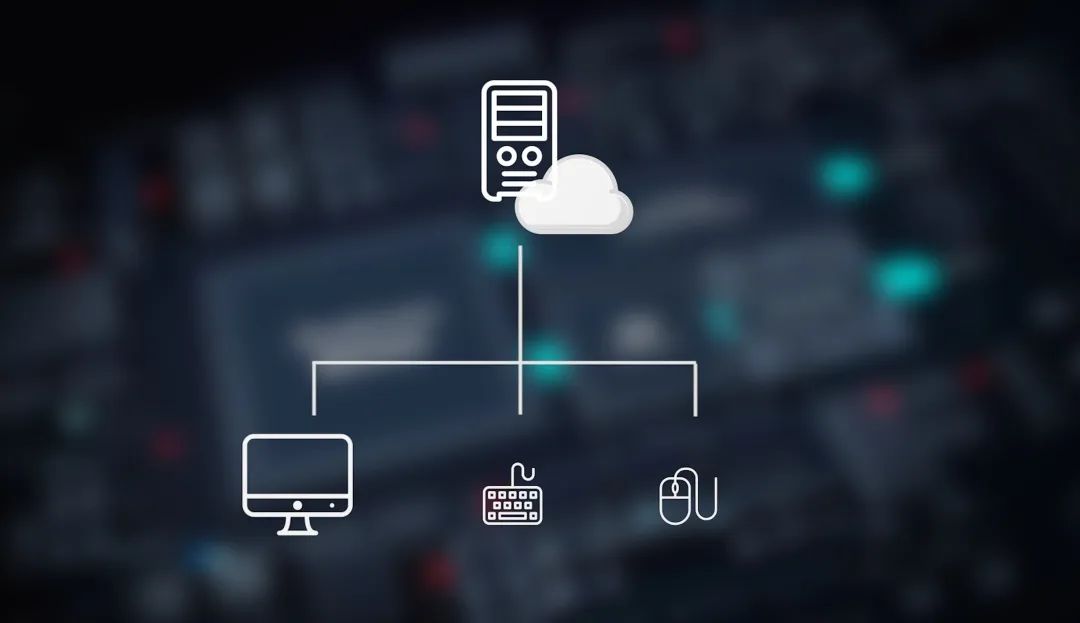

除了骁龙X60之外，高通还向媒体介绍了未来他们在5G上的更多布局，去年骁龙技术峰会上发布的骁龙865 5G移动平台、骁龙XR2 5G平台、始终在线的5G PC计算平台等产品，也已经在逐渐落地。高通在现场演示了一个典型的ACPC应用——云计算。这位工作人员正在用的是一台搭载骁龙8cx的5G移动PC，他正在剪辑的这个4K视频，并不是在本地剪，而是通过5G连接到云端的服务器来完成。
