是时候聊一聊ProxySQL功能测试了

2021 年 11 月 17 日 InfoQ

作者 | 林雅婷

编辑 | 冬梅

ProxySQL 是 MySQL 的高性能、高可用性、协议感知代理。支持包括读写分离、故障转换、query 的过滤和路由等功能。本文将从 Proxysql 的基本功能测试、异常情况测试来聊聊 ProxySQL 功能。

1. 背景

ProxySQL 能为数据库的高可用和拓展提供以下两点服务：

故障转移。当主节点发生故障时，MGR 通过选举提升另一节点为主节点。亟需前端代理为客户端提供统一的入口，避免连接失败。
读写分离。将读写请求分流至不同的数据库后端，灵活应对各种读写场景。

本文实验采用 ProxySQL+MySQL+MGR 的架构。包括两台 ProxySQL 服务及三台 MySQL 服务

操作系统：Debian GNU/Linux 10 (buster)
Proxysql 版本：2.1.1
MySQL 版本：5.7.29

2. 基本功能

2.1 配置原理

ProxySQL 支持动态配置，因此首先了解一下它的三层配置架构 runtime、memory、disk/config。

第一层是 runtime，即运行时配置，用户无法直接操作更改，必须从 memory 中加载。
第二层是 memory，用户通过此界面查看 / 编辑 ProxySQL 配置表。
第三层是 disk/config，用于持久化 memory 中的配置。

2.2 ProxySQL 基本配置

以下表只截取重要的几个表字段说明，完整的表结构请参照 https://proxysql.com/documentation/main-runtime/

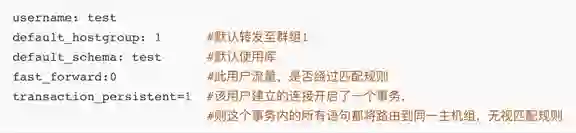

用户表 mysql_users
注：用户表并不实现 host/ip 限制，在规则表中实现

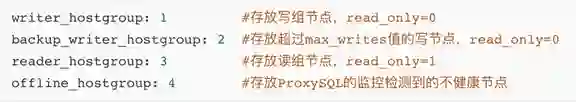

2. 群组表 mysql_group_replication_hostgroups

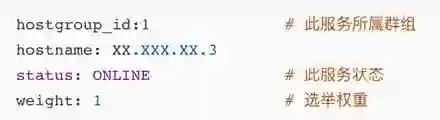

3.服务表mysql_server

在编辑配置表后，LOAD XXX TO RUNTIME 来加载到运行时，SAVE XXX TO DISK 来持久化到磁盘

注：Mysql 的组复制搭建及配置此处不再赘述，可参照 https://dev.mysql.com/doc/refman/5.7/en/group-replication.html

2.3 转发规则

代理转发是 ProxySQL 重要功能，实现了根据用户、IP、数据库、规则转发功能。

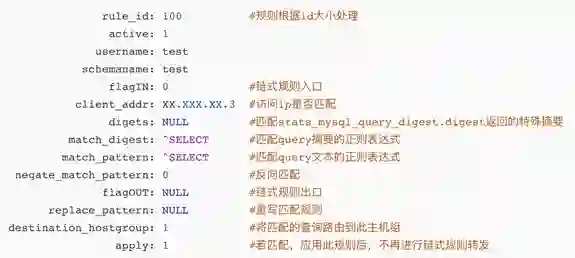

规则表 mysql_query_rules：

命中规则状态查看表

下面讨论几种转发方式（以下 query 都为自动提交，不显式开启事务）：

2.3.1 根据用户转发

当不配置任何规则时，根据用户表的 default_hostgroup，default_schema 配置转发至对应组和数据库

2.3.2 根据访问 ip 转发

根据访问 ip 转发，可实现 ip 白名单限制

设置一条白名单（注意 rule_id 最小，并且 apply 设置为 0）insert into mysql_query_rules (rule_id,active,client_addr,match_digest,flagOUT,apply)values(1,1,'XX.XXX.XX.3','.',10,0);
设置其他转发规则，且 flagIN 承接白名单的 flagOUT
insert into mysql_query_rules(rule_id,active,username,match_digest,destination_hostgroup,flagIN,apply) values(100,1,'test','^select',1,10,1);
插入一条禁止其他所有 ip 访问的黑名单 (rule_id 设置为 max(rule_id)，并且 apply=1)
insert into mysql_query_rules (rule_id,active,match_digest,error_msg,apply)values(100000,1,'.','Access banned, maybe your IP is not allowed to do this',1);
查询效果

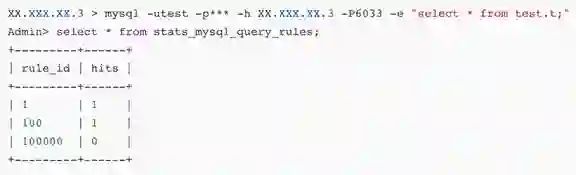

1、命中白名单

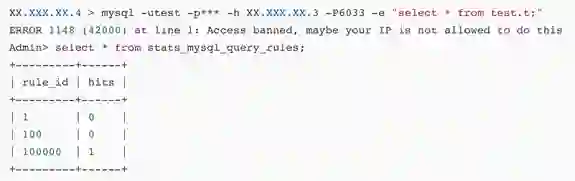

2.命中黑名单

缺陷：只支持 ip，不支持域名

2.3.3 根据数据库转发

插入两条规则 (mysql_user 中只设置 default_hostgroup，不设置 default_schema)

insert into mysql_query_rules(rule_id,active,username,schemaname,match_digest,destination_hostgroup,flagIN,apply) values(100,1,'test','A',^select',1,10,1);
insert into mysql_query_rules(rule_id,active,username,schemaname,match_digest,destination_hostgroup,flagIN,apply) values(100,1,'test','B','^select',3,10,1);

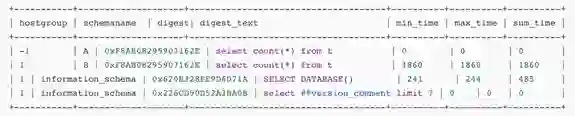

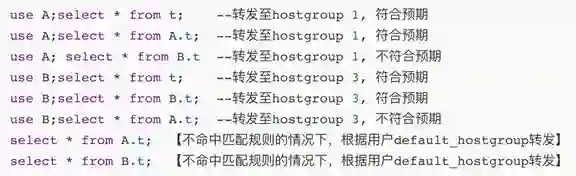

分别测试了 SQL

总结：不符合预期

不利用 use databases 并且不命中其他规则，默认转发到用户 default_hostgroup
Use database，不论后面跟什么，都以规则中设置的 destination_hostgroup 为准

2.3.4 根据规则转发

有效的规则设置可以帮助实现读写分离

说明：在 mysql_query_rules 中的 match_digest/match_pattern 字段设置正则匹配规则，优先匹配 match_pattern

插入两条匹配规则：

insert into mysql_query_rules(rule_id,active,username,match_pattern,destination_hostgroup,flagIN,apply) values(100,1,'test','^insert',1,10,1);
insert into mysql_query_rules(rule_id,active,username,match_pattern,destination_hostgroup,flagIN,apply) values(200,1,'test','^select',3,10,1);

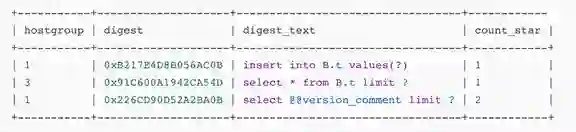

sql 执行效果

2.3.5 根据耗时语句重写规则

proxysql 的语句重写是规则转发的一重要特性。proxysql 对 query 进行指纹化处理后，统计查询耗时。

用户通过统计信息可以重新分配查询路由或者重写 query

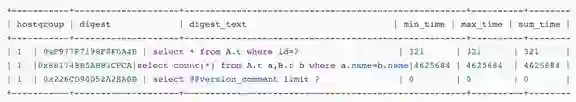

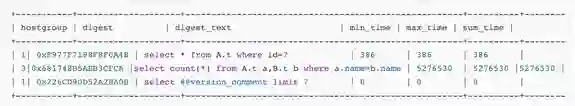

查看统计信息

可以看到第二条查询语句耗时较长，将其特殊转发至其他组

insert into mysql_query_rules (rule_id,active,username,flagIN,digest,destination_hostgroup,apply) values (100,1,'test',0,'0x681748B5ABB3CFCA',3,1);

再次观察，此 query 被转发至群组 3

2.3.6 查询缓存

说明：每个查询缓存记录的 key 是根据 username + schemaname +SQL 做 hash 运算出来的

这里的 SQL 是完整的 包含参数SQL 语句，而 非参数化后的语句，如果 SQL 语句进行了重写，则使用重写后的完整的 SQL 语句参与 hash 运算，即相同 digest 的语句只要参数不相同，会分别缓存

根据查询用户全部进行缓存

INSERT INTO mysql_query_rules (active,username,cache_ttl) VALUES (1,"test",120000);

只要是 test 用户的查询语句都会进入缓存，hostgroup 值为 -1

根据数据库进行缓存

只对 A 数据库的查询进行缓存

根据查询规则进行缓存

update mysql_query_rules set match_pattern='^select \* from';

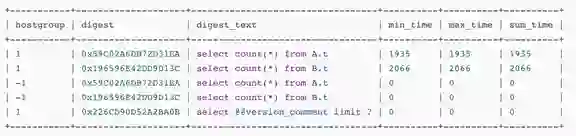

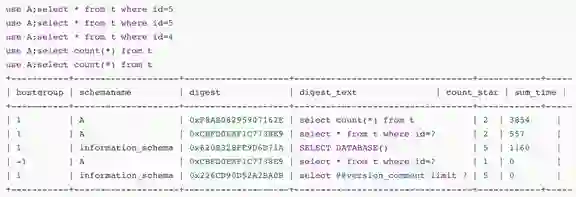

前后对比

select count(*) 始终不缓存

select * from t where id=?根据 id 的值不同，第一次不缓存，第二次缓存

2.4 异常情况

proxysql 的另一个重要功能，即在发生故障转移时，为客户端提供同一的入口。本节讨论 mysql 服务节点异常和网络异常情况下，proxysql 对于读写流量的处理结果。

本实验的 MGR 结构为单主模式，一台写组 + 两台读组

2.4.1 节点异常

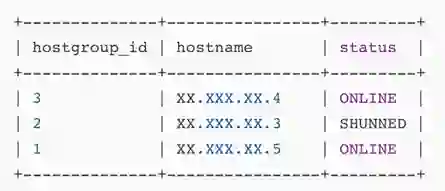

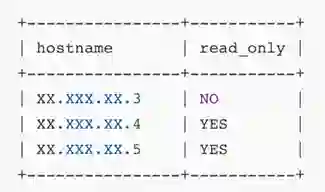

写服务 down

1)）停掉 XX.XXX.XX.3 上的 mysql 进程

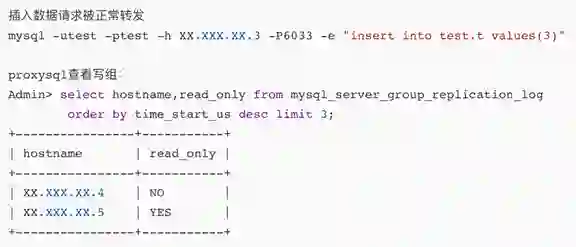

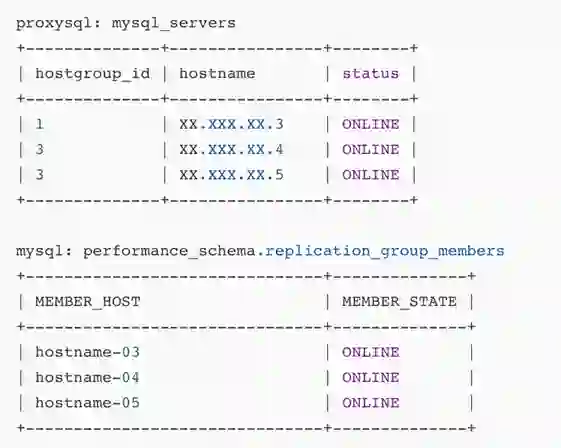

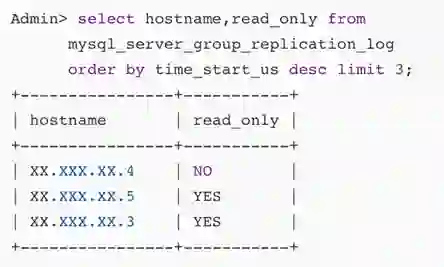

MGR 自动推举出新的 primary server，并将此服务的 read_only 变量设置为 NO，ProxySQL 通过监控自动监测并更新服务信息

2）把挂掉的机器拉起来，开启组复制，它作为读节点重新加入

读写请求都正常转发至唯一写组

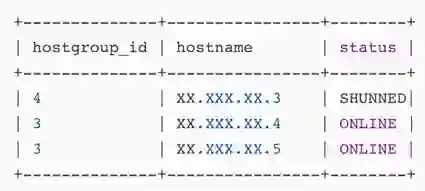

一读一写服务 down
剩下的一个读节点提升为写节点，同样写读请求可以正常转发。

2.4.2 网络异常

Proxysql 参数说明：

监视 mysql 后端状况

mysql-monitor_connect_interval: 代理的 Monitor 模块尝试连接到所有 MySQL 服务器以检查它们是否可用的时间间隔。默认 600ms.

mysql-monitor_connect_timeout: 连接超时时间，默认 2000ms，

Proxysql 监视组复制参数：

mysql-monitor_groupreplication_healthcheck_timeout：监控组复制成员是否健康的阈值时间, 默认 800ms

mysql-monitor_groupreplication_healthcheck_interval: 监视组复制状态的心跳间隔，如果成员状态不可得，则被暂时置为 shunned(由 mysql_galera_hostgroups.max_transactions_behind 列控制)，默认 1000ms

mysql-monitor_groupreplication_healthcheck_max_timeout_count: 设置 ProxySQL 在脱机之前在组复制节点上进行超时检查的最大次数。默认 3 次

Mysql 参数说明

group_replication_unreachable_majority_timeout:

注意：mysql5.7 默认成员被驱逐的时间限制是 5s

Mysql8.0 可以设置 group_replication_member_expel_timeout=N，说明在 5s 没有响应之后，再等待 Ns 后驱逐

模拟网络延迟方法

注意不要超过 10s，否则 ssh 也连不上了

sudo tc qdisc add dev eth0 root netem delay 10s
恢复
sudo tc qdisc del dev eth0 root

2.4.1 读组延迟

参数 1: 网络延迟 0.5s，但是还没达到被 shunned(ProxySQL) 的时限 (1s)

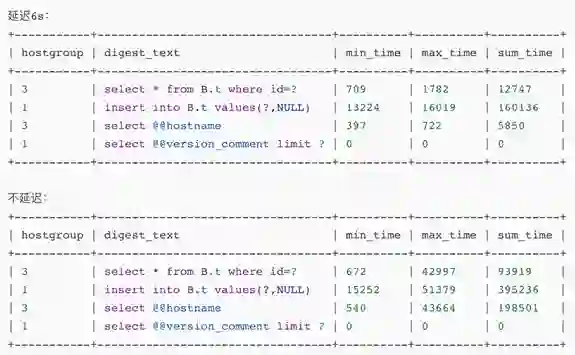

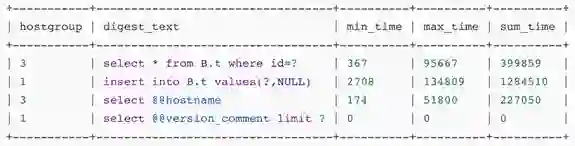

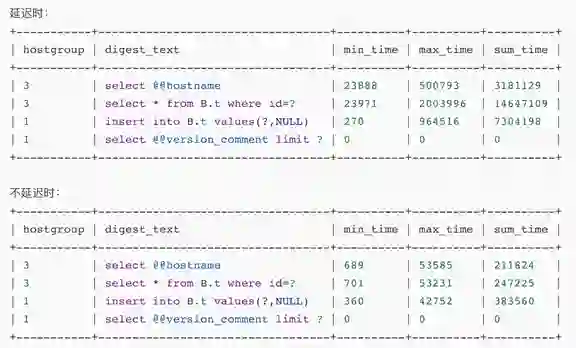

表现: 可以正常读写，但是出现了读写都出现了延迟，观察 max_time(1 秒 =1000 毫秒 =1000000 微秒，输出结果为微秒)

原因：此时 mgr 和 proxysql 都认为机器状况正常，所以正常地分别转发到两个读组。

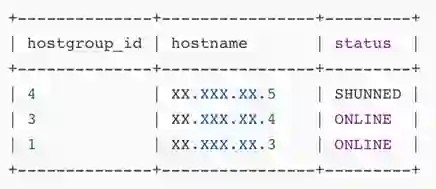

参数 2: 网络延迟 1s，达到被 shunned 的时限 (800ms)

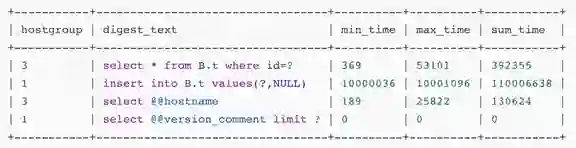

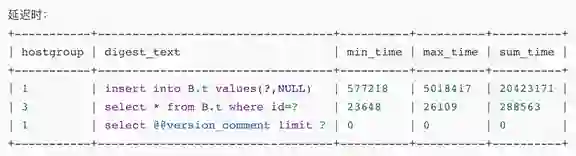

查看延迟情况: 可以正常读写，但是 insert 语句耗费时间比较长，select 语句时间正常。

原因：因为 mgr 并没有断掉，所有 mgr 机制要求全部的成员都插入了数据，才能够返回。而 select 语句全部被转发到不延迟的读组。

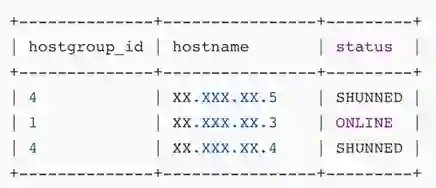

参数 3：网络延迟 6s，节点被驱逐出 mgr

观察proxysql日志：
MySQL_Monitor.cpp:1543:monitor_group_replication_thread(): [WARNING]XX.XXX.XX.5:3306 : group replication health check timeout count 3. Maxthreshold 3.
MySQL_Monitor.cpp:1561:monitor_group_replication_thread(): [ERROR] ServerXX.XXX.XX.5:3306 missed 3 group replication checks. Number retries 3, Assumingoffline

观察mysql日志：
2021-05-18T10:55:59.505363+08:00 0 [ERROR] Plugin group_replication reported:'Member was expelled from the group due to network failures, changing memberstatus to ERROR.'
