万亿数据 | 腾讯看点多维实时分析系统技术架构
可以先看一下，多维实时数据分析系统可以解决哪些痛点。比如：
-
推荐同学 10 分钟前上了一个推荐策略，想知道在不同人群的推荐效果怎么样？ -
运营同学想知道，在广东省的用户中，最火的广东地域内容是哪些，方便做地域 Push。 -
审核同学想知道，过去 5 分钟，游戏类被举报最多的内容和账号是哪些？ -
老板可能想了解，过去 10 分钟有多少用户在看点消费了内容，对消费人群有一个宏观了解。

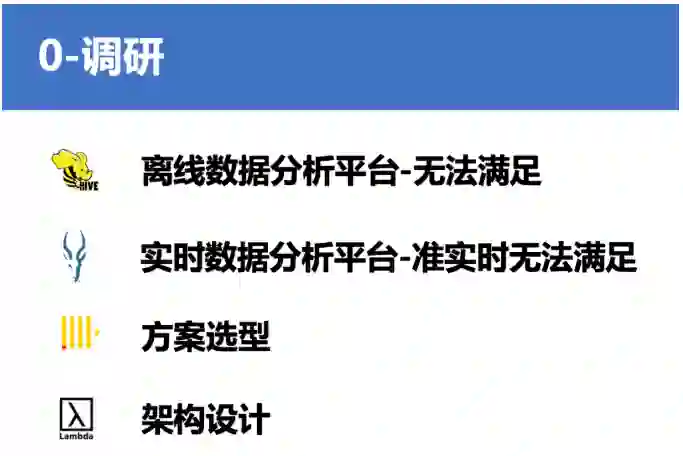

在进行开发之前，我们做了这些调研。
1、离线数据分析平台能否满足这些需求，结论是不能满足。离线数据分析平台不行的原因如下：
-
C 侧数据上报过来，需要经过 Spark 的多层离线计算，最终结果出库到 Mysql 或者 ES 提供给离线分析平台查询。这个过程的延时最少 3-6 个小时，目前比较常见的都是提供隔天的查询，所以很多实时性要求高的业务场景都是不能满足的。 -
另一个问题是，腾讯看点的数据量太大，带来的不稳定性也比较大，经常会有预料不到的延迟。所以，离线分析平台是无法满足很多需求的。
2、实时数据分析平台的话，事业群内部提供了准实时数据查询的功能，底层技术用的是 Kudu+Impala，Impala 虽然是 MPP 架构的大数据计算引擎，并且访问以列式存储数据的 Kudu。但是对于实时数据分析场景来说，查询响应的速度和数据的延迟都还是比较高，查询一次实时 DAU，返回结果耗时至少几分钟，无法提供良好的交互式用户体验。所以（Kudu+Impala）这种通用大数据处理框架的速度优势更多的是相比（Spark+Hdfs）这种离线分析框架来说的，对于我们这个实时性要求更高的场景，是无法满足的。
经过刚才的介绍，再来看下我们这个项目的背景。
作者发文的内容被内容中心引入，经过内容审核链路，启用或者下架。启用的内容给到推荐系统和运营系统，然后推荐系统和运营系统将内容进行 C 侧分发。内容分发给 C 侧用户之后，用户会产生各种行为，曝光、点击、举报等，通过埋点上报实时接入到消息队列中。
接下来我们做了两部分工作，就是图中有颜色的这两部分：
-
第一部分构建了一个腾讯看点的实时数据仓库。 -
第二部分就是基于 OLAP 存储引擎，开发了多维实时数据分析系统。
我们为什么要构建实时数仓，因为原始的上报数据量非常大，一天上报峰值就有上万亿条。而且上报格式混乱。缺乏内容维度信息、用户画像信息，下游没办法直接使用。而我们提供的实时数仓，是根据腾讯看点信息流的业务场景，进行了内容维度的关联，用户画像的关联，各种粒度的聚合，下游可以非常方便的使用实时数据。

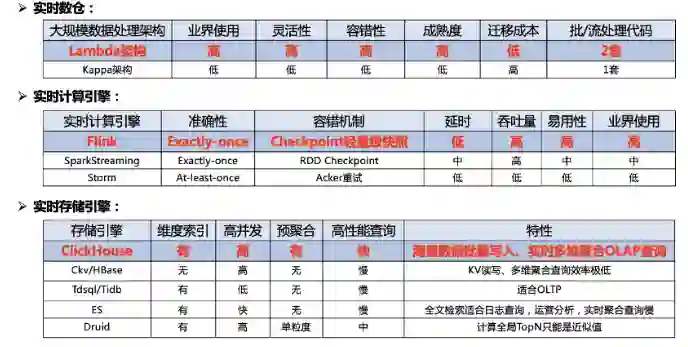

那就看下我们多维实时数据分析系统的方案选型，选型我们对比了行业内的领先方案，选择了最符合我们业务场景的方案。
-
第一块是实时数仓的选型，我们选择的是业界比较成熟的 Lambda 架构，他的优点是灵活性高、容错性高、成熟度高和迁移成本低；缺点是实时、离线数据用两套代码，可能会存在一个口径修改了，另一个没改的问题，我们每天都有做数据对账的工作，如果有异常会进行告警。 -
第二块是实时计算引擎选型，因为 Flink 设计之初就是为了流处理，SparkStreaming 严格来说还是微批处理，Strom 用的已经不多了。再看 Flink 具有 Exactly-once 的准确性、轻量级 Checkpoint 容错机制、低延时高吞吐和易用性高的特点，我们选择了 Flink 作为实时计算引擎。 -
第三块是实时存储引擎，我们的要求就是需要有维度索引、支持高并发、预聚合、高性能实时多维 OLAP 查询。可以看到，Hbase、Tdsql 和 ES 都不能满足要求，Druid 有一个缺陷，它是按照时序划分 Segment，无法将同一个内容，存放在同一个 Segment 上，计算全局 TopN 只能是近似值，所以我们选择了最近两年大火的 MPP 数据库引擎 ClickHouse。
-
实时计算引擎 -
实时存储引擎 -
APP层
-
实时计算引擎和实时存储引擎。千万级 /s 的海量数据如何实时接入，并且进行极低延迟维表关联。 -
实时存储引擎如何支持高并发写入、高可用分布式和高性能索引查询，是比较难的。

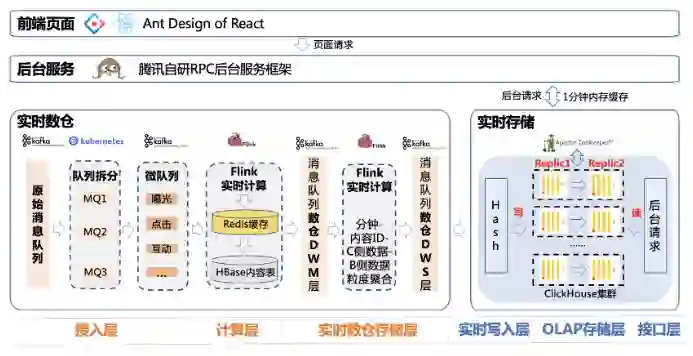

这几个模块的具体实现，看一下我们系统的架构设计。
前端采用的是开源组件 Ant Design，利用了 Nginx 服务器，部署静态页面，并反向代理了浏览器的请求到后台服务器上。
后台服务是基于腾讯自研的 RPC 后台服务框架写的，并且会进行一些二级缓存。
实时数仓部分，分为了接入层、实时计算层和实时数仓存储层。
-
接入层主要是从千万级 /s 的原始消息队列中，拆分出不同行为数据的微队列，拿看点的视频来说，拆分过后，数据就只有百万级 /s 了； -
实时计算层主要负责，多行行为流水数据进行行转列，实时关联用户画像数据和内容维度数据； -
实时数仓存储层主要是设计出符合看点业务的，下游好用的实时消息队列。我们暂时提供了两个消息队列，作为实时数仓的两层。一层 DWM 层是内容 ID- 用户 ID 粒度聚合的，就是一条数据包含内容 ID- 用户 ID 还有 B 侧内容数据、C 侧用户数据和用户画像数据；另一层是 DWS 层，是内容 ID 粒度聚合的，一条数据包含内容 ID，B 侧数据和 C 侧数据。可以看到内容 ID- 用户 ID 粒度的消息队列流量进一步减小到十万级 /s，内容 ID 粒度的更是万级 /s，并且格式更加清晰，维度信息更加丰富。
实时存储部分分为实时写入层、OLAP 存储层和后台接口层。
-
实时写入层主要是负责 Hash 路由将数据写入； -
OLAP 存储层利用 MPP 存储引擎，设计符合业务的索引和物化视图，高效存储海量数据； -
后台接口层提供高效的多维实时查询接口。
这个系统最复杂的两块，实时计算和实时存储。先介绍实时计算部分：分为实时关联和实时数仓。
实时维表关联这一块难度在于。百万级 /s 的实时数据流，如果直接去关联 HBase，1 分钟的数据，关联完 HBase 耗时是小时级的，会导致数据延迟严重。
我们提出了几个解决方案：
-
第一个是，在 Flink 实时计算环节，先按照 1 分钟进行了窗口聚合，将窗口内多行行为数据转一行多列的数据格式，经过这一步操作，原本小时级的关联耗时下降到了十几分钟，但是还是不够的。 -
第二个是，在访问 HBase 内容之前设置一层 Redis 缓存，因为 1000 条数据访问 HBase 是秒级的，而访问 Redis 是毫秒级的，访问 Redis 的速度基本是访问 HBase 的 1000 倍。为了防止过期的数据浪费缓存，缓存过期时间设置成 24 小时，同时通过监听写 HBase Proxy 来保证缓存的一致性。这样将访问时间从十几分钟变成了秒级。 -
第三个是，上报过程中会上报不少非常规内容 ID，这些内容 ID 在内容 HBase 中是不存储的，会造成缓存穿透的问题。所以在实时计算的时候，我们直接过滤掉这些内容 ID，防止缓存穿透，又减少一些时间。 -
第四个是，因为设置了定时缓存，会引入一个缓存雪崩的问题。为了防止雪崩，我们在实时计算中，进行了削峰填谷的操作，错开设置缓存的时间。
可以看到，优化前后，数据量从百亿级减少到了十亿级，耗时从小时级减少到了数十秒，减少 99%。
实时数仓的难度在于：它处于比较新的领域，并且各个公司各个业务差距比较大，怎么能设计出方便，好用，符合看点业务场景的实时数仓是有难度的。

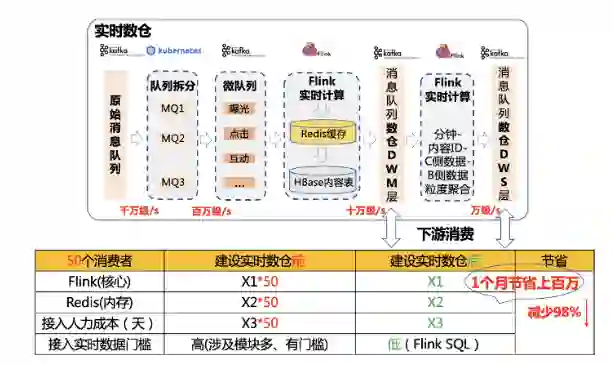

先看一下实时数仓做了什么，实时数仓对外就是几个消息队列，不同的消息队列里面存放的就是不同聚合粒度的实时数据，包括内容 ID、用户 ID、C 侧行为数据、B 侧内容维度数据和用户画像数据等。我们是怎么搭建实时数仓的，就是上面介绍的实时计算引擎的输出，放到消息队列中保存，可以提供给下游多用户复用。
我们可以看下，在我们建设实时数据仓库前后，开发一个实时应用的区别。没有数仓的时候，我们需要消费千万级 /s 的原始队列，进行复杂的数据清洗，然后再进行用户画像关联、内容维度关联，才能拿到符合要求格式的实时数据，开发和扩展的成本都会比较高，如果想开发一个新的应用，又要走一遍这个流程。有了数仓之后，如果想开发内容 ID 粒度的实时应用，就直接申请 TPS 万级 /s 的 DWS 层的消息队列。开发成本变低很多，资源消耗小很多，可扩展性也强很多。
看个实际例子，开发我们系统的实时数据大屏，原本需要进行如上所有操作，才能拿到数据。现在只需要消费 DWS 层消息队列，写一条 Flink SQL 即可，仅消耗 2 个 cpu 核心，1G 内存。
可以看到，以 50 个消费者为例，建立实时数仓前后，下游开发一个实时应用，可以减少 98% 的资源消耗。包括计算资源，存储资源，人力成本和开发人员学习接入成本等等。并且消费者越多，节省越多。就拿 Redis 存储这一部分来说，一个月就能省下上百万人民币。

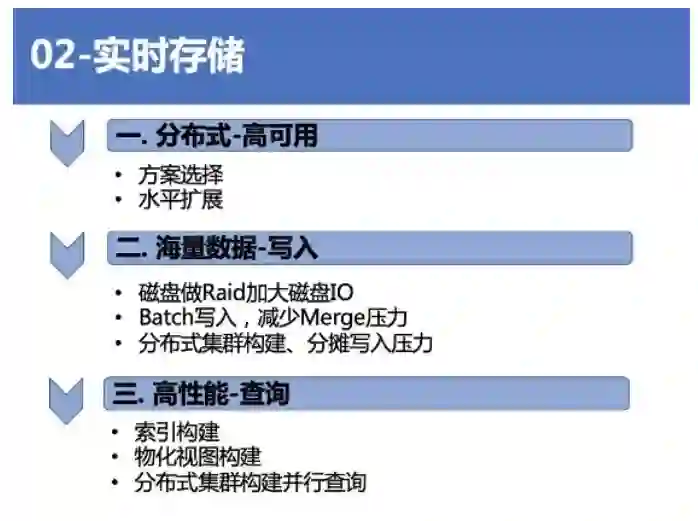

介绍完实时计算，再来介绍实时存储。这块分为三个部分来介绍
-
第一是 分布式 - 高可用 -
第二是 海量数据 - 写入 -
第三是 高性能 - 查询

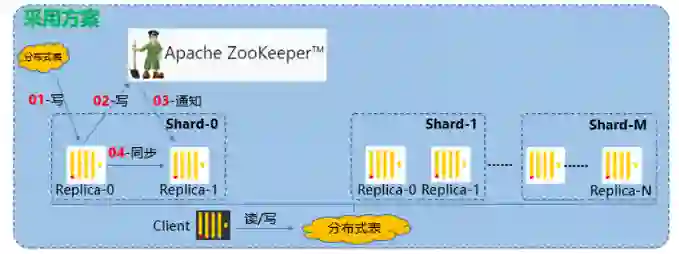

我们这里听取的是 Clickhouse 官方的建议，借助 ZK 实现高可用的方案。数据写入一个分片，仅写入一个副本，然后再写 ZK，通过 ZK 告诉同一个分片的其他副本，其他副本再过来拉取数据，保证数据一致性。
这里没有选用消息队列进行数据同步，是因为 ZK 更加轻量级。而且写的时候，任意写一个副本，其它副本都能够通过 ZK 获得一致的数据。而且就算其它节点第一次来获取数据失败了，后面只要发现它跟 ZK 上记录的数据不一致，就会再次尝试获取数据，保证一致性。

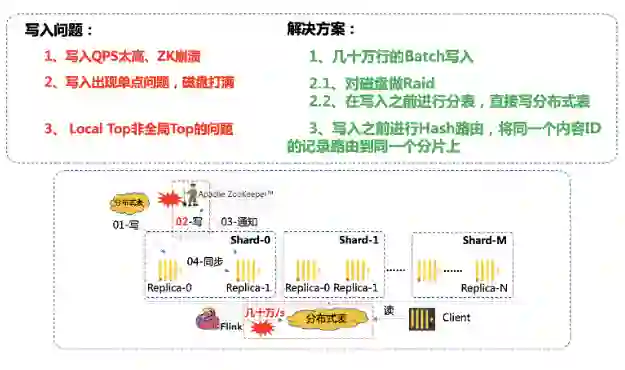

数据写入遇到的第一个问题是，海量数据直接写入 Clickhouse 的话，会导致 ZK 的 QPS 太高，解决方案是改用 Batch 方式写入。Batch 设置多大呢，Batch 太小的话缓解不了 ZK 的压力，Batch 也不能太大，不然上游内存压力太大，通过实验，最终我们选用了大小几十万的 Batch。
第二个问题是，随着数据量的增长，单 QQ 看点的视频内容每天可能写入百亿级的数据，默认方案是写一张分布式表，这就会造成单台机器出现磁盘的瓶颈，尤其是 Clickhouse 底层运用的是 Mergetree，原理类似于 HBase、RocketsDb 的底层 LSM-Tree。在合并的过程中会存在写放大的问题，加重磁盘压力。峰值每分钟几千万条数据，写完耗时几十秒，如果正在做 Merge，就会阻塞写入请求，查询也会非常慢。我们做的两个优化方案：一是对磁盘做 Raid，提升磁盘的 IO；二是在写入之前进行分表，直接分开写入到不同的分片上，磁盘压力直接变为 1/N。
第三个问题是，虽然我们写入按照分片进行了划分，但是这里引入了一个分布式系统常见的问题，就是局部的 Top 并非全局 Top 的问题。比如同一个内容 ID 的数据落在了不同的分片上，计算全局 Top100 阅读的内容 ID，有一个内容 ID 在分片 1 上是 Top100，但是在其它分片上不是 Top100，导致汇总的时候，会丢失一部分数据，影响最终结果。我们做的优化是在写入之前加上一层路由，将同一个内容 ID 的记录，全部路由到同一个分片上，解决了该问题。
介绍完写入，下一步介绍 Clickhouse 的高性能存储和查询。
Clickhouse 高性能查询的一个关键点是稀疏索引。稀疏索引这个设计就很有讲究，设计得好可以加速查询，设计不好反而会影响查询效率。我根据我们的业务场景，因为我们的查询大部分都是时间和内容 ID 相关的，比如说，某个内容，过去 N 分钟在各个人群表现如何？我按照日期，分钟粒度时间和内容 ID 建立了稀疏索引。针对某个内容的查询，建立稀疏索引之后，可以减少 99% 的文件扫描。
还有一个问题就是，我们现在数据量太大，维度太多。拿 QQ 看点的视频内容来说，一天流水有上百亿条，有些维度有几百个类别。如果一次性把所有维度进行预聚合，数据量会指数膨胀，查询反而变慢，并且会占用大量内存空间。我们的优化，针对不同的维度，建立对应的预聚合物化视图，用空间换时间，这样可以缩短查询的时间。

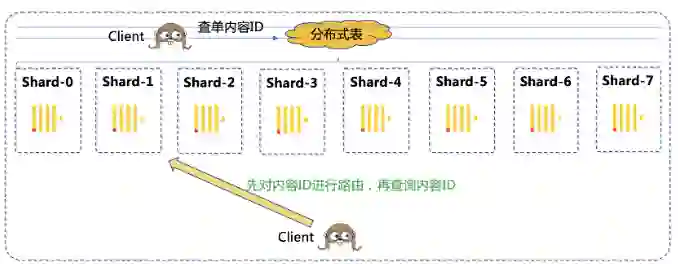

分布式表查询还会有一个问题，查询单个内容 ID 的信息，分布式表会将查询下发到所有的分片上，然后再返回查询结果进行汇总。实际上，因为做过路由，一个内容 ID 只存在于一个分片上，剩下的分片都在空跑。针对这类查询，我们的优化是后台按照同样的规则先进行路由，直接查询目标分片，这样减少了 N-1/N 的负载，可以大量缩短查询时间。而且由于我们是提供的 OLAP 查询，数据满足最终一致性即可，通过主从副本读写分离，可以进一步提升性能。
我们在后台还做了一个 1 分钟的数据缓存，针对相同条件查询，后台就直接返回了。
这里再介绍一下我们的扩容的方案，调研了业内的一些常见方案。
比如 HBase，原始数据都存放在 HDFS 上，扩容只是 Region Server 扩容，不涉及原始数据的迁移。但是 Clickhouse 的每个分片数据都是在本地，是一个比较底层存储引擎，不能像 HBase 那样方便扩容。
Redis 是哈希槽这种类似一致性哈希的方式，是比较经典分布式缓存的方案。Redis slot 在 Rehash 的过程中虽然存在短暂的 ask 读不可用，但是总体来说迁移是比较方便的，从原 h[0] 迁移到 h[1]，最后再删除 h[0]。但是 Clickhouse 大部分都是 OLAP 批量查询，不是点查，而且由于列式存储，不支持删除的特性，一致性哈希的方案不是很适合。
目前扩容的方案是，另外消费一份数据，写入新 Clickhouse 集群，两个集群一起跑一段时间，因为实时数据就保存 3 天，等 3 天之后，后台服务直接访问新集群。
腾讯看点实时数据仓库：DWM 层和 DWS 层，数据延迟 1 分钟。
远见多维实时数据分析系统：亚秒级响应多维条件查询请求，在未命中缓存情况下，过去 30 分钟的查询，99% 的请求耗时在 1 秒内；过去 24 小时的查询，90% 的请求耗时在 5 秒内，99% 的请求耗时在 10 秒内。
