CVPR 2023 | IDEA与清华提出首个一阶段3D全身人体网格重建算法

2023 年 4 月 12 日 PaperWeekly

©作者 | 林靖

单位 | 清华大学

三维全身人体网格重建（3D Whole-Body Mesh Recovery）是三维人体重建领域的一个基础任务，是人类行为建模的一个重要环节，用于从单目图像中捕获出准确的全身人体姿态和形状，在人体重建、人机交互等许多下游任务中有着广泛的应用。

来自粤港澳大湾区研究院（IDEA）与清华大学深研院的研究者们提出了 首个用于全身人体网格重建的一阶段算法 OSX ，通过模块感知的 Transformer 网络，高效、准确地重建出全身人体网格，并提出了一个大规模、关注真是应用场景的上半身人体重建数据集 UBody。

本文提出的算法从投稿至今（2022.11~2023.04），是 AGORA 榜单 SMPL-X 赛道的第一名。该工作已经被计算机视觉顶会 CVPR 2023 接收，算法代码和预训练模型已经全部开源。

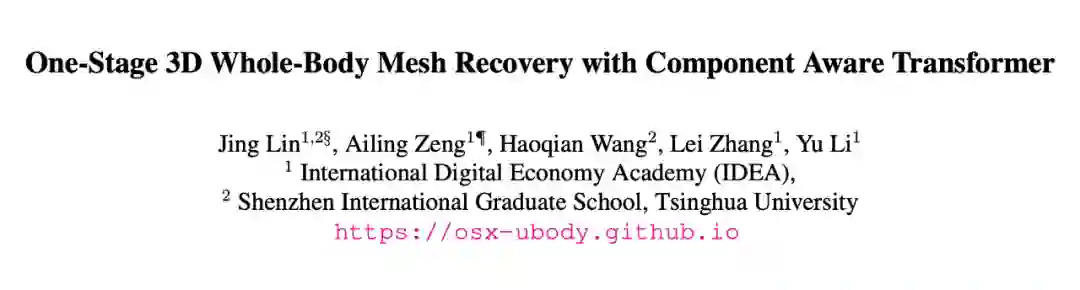

论文链接：

https://arxiv.org/abs/2303.16160

代码链接：

https://github.com/IDEA-Research/OSX

项目主页：

https://osx-ubody.github.io/

单位：

IDEA，清华大学深研院

简介

三维全身人体网格重建（3D Whole-Body Mesh Recovery）是人类行为建模的一个重要环节，用于从单目图像中估计出人体姿态（Body Pose），手势（Hand Gesture）和脸部表情（Facial Expressions），该任务在许多下游现实场景中有着广泛的应用，例如动作捕捉、人机交互等。得益于 SMPLX 等参数化模型的发展，全身人体网格重建精度得到了提升，该任务也得到越来越多的关注。

相比于身体姿态估计（Body-Only Mesh Recovery），全身人体网格重建需要额外估计手和脸部的参数，而手和脸部的分辨率往往较小，导致难以通过一个一阶段的网络，将全身参数估计出来。

之前的方法大多采用多阶段的复制-粘贴（Copy-Paste）框架，提前检测出手和脸的包围框（Bounding Box），将其裁剪出来并放大，输入三个独立的网络，分别估计出身体（Body），手（Hand），和脸（Face）的参数，再进行融合。这种多阶段的做法可以解决手和脸分辨率过小的问题，然而，由于三部分的参数估计相对独立，容易导致最后的结果以及三部分之间的连接不够自然和真实，同时也会增加模型的复杂度。

为了解决以上问题，我们提出了首个一阶段的算法 OSX，我们使用一个模块感知的 Transformer 模型，同时估计出人体姿态, 手势和脸部表情。该算法在较小计算量和运行时间的情况下，在 3 个公开数据集（AGORA, EHF, 3DPW）上，超过了现有的全身人体网格重建算法。

我们注意到，目前的全身人体网格重建数据集，大部分是在实验室环境或者仿真环境下采集的，而这些数据集与现实场景有着较大的分布差异。这就容易导致训练出来的模型在应用于现实场景时，重建效果不佳。此外，现实中的许多场景，如直播、手语等，人往往只有上半身出现在画面中，而目前的数据集全部都是全身人体，手和脸的分辨率往往较低。

为了弥补这方面数据集的缺陷，我们提出了一个大规模的上半身数据集 UBody，该数据集涵盖了 15 个真实场景，包括 100 万帧图片和对应的全身关键点（2D Whole-Body Keypoint），人体包围框（Person BBox）、人手包围框（Hand BBox）以及 SMPLX 标签。下图是 UBody 的部分数据可视化。

本工作的贡献点可以概括为：

我们提出了首个一阶段的全身人体网格重建算法 OSX，能够用一个简单、高效的方式，估计出 SMPLX 参数。
我们的算法 OSX 在三个公开数据集上，超过了现有的全身人体网格重建算法。
我们提出了一个大规模的上半身数据集UBody，用以促进全身人体网格重建这个基础任务在现实场景中的应用。

一阶段重建算法介绍

2.1 OSX整体框架

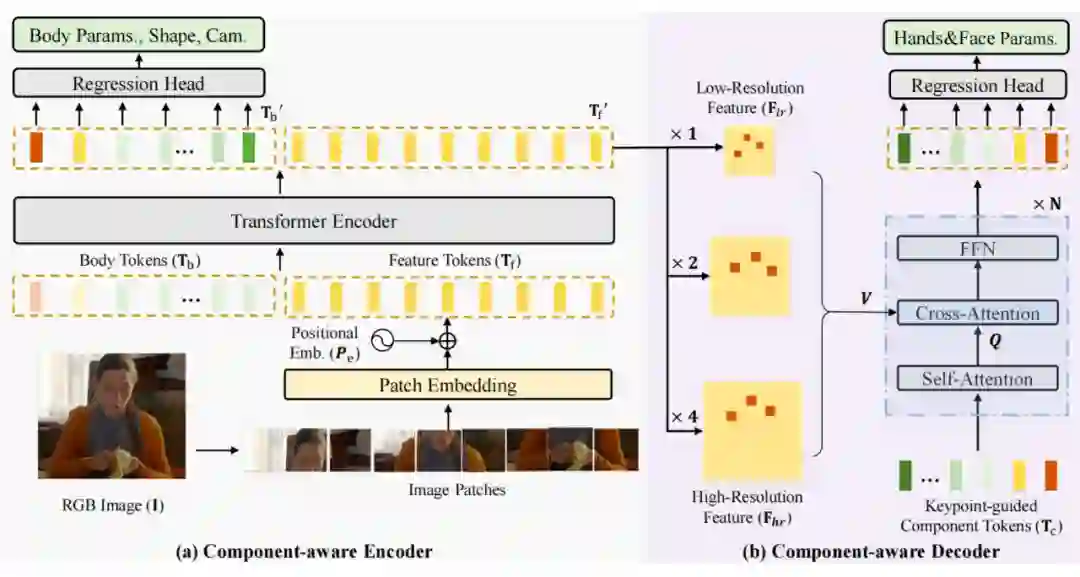

如下图所示，我们提出了一个模块感知（Component-Aware）的 Transoformer 模型，来同时估计全身人体参数，再将其输入 SMPLX 模型，得到全身人体网格。我们注意到，身体姿态（Body Pose）估计需要利用到全局的人体依赖信息，而手势（Hand Gesture）和脸部表情（Facial Expression）则更多的聚焦于局部的区域特征。

因而，我们设计了一个全局编码器和一个局部解码器，编码器借助于全局自注意力机制（Global Self-attention），捕获人体的全身依赖关系，估计出身体姿态和形状（Body Pose and Shape)，解码器则对特征图进行上采样，使用关键点引导的交叉注意力机制（Cross-Attention），用以估计手和脸部的参数。

2.2 全局编码器

在全局编码器中，人体图片首先被切为多个互不重叠的块，这些块通过一个卷积层，加上位置编码，转换为特征令牌（Feature Token），接着，我们再将其与若干个由可学习参数构成的人体令牌（Body Token）进行连接，输入全局编码器。

全局编码器由多个 Transformer 块组成，每个块包含一个多头自注意力、一个前馈网络和两个层归一化模块（Layer Normization）。经过这些块之后，人体各个部分之间的信息得到了交互，body token 捕捉了人体的全身依赖关系，输入全连接层，回归出人体姿态和形状。Feature token 则进行重组（Reshape），转换为特征图，供解码器使用。

2.3 高分辨率局部解码器

在解码器中，我们首先对特征图进行上采样，以解决手和脸分辨率过低的问题。具体的，我们使用一个可微分的感兴趣区域对齐（Region of Interest Alignment）操作，将手和脸部的特征图进行上采样，因而获得多尺度的手、脸高分辨率特征。

接着，我们定义多个模块令牌（Component Token），每一个 token 代表一个关键点，将这些 token 输入解码器，通过关键点引导的交叉注意力机制，从高分辨率特征中捕获有用的信息，更新 Component Token：

最终，这些模块 token 通过全连接层，转换为手势和脸部表情，并于身体姿态和形状一起，输入 SMPLX 模型，转换为人体网格。

上半身数据集UBody介绍

3.1 数据集亮点

为了缩小全身人体网格重建这一基础任务与下游任务的差异，我们从 15 个现实场景，包括音乐演奏、脱口秀、手语、魔术表演等，收集了超过 100 万的图片，对其进行标注。这些场景与现有的数据集 AGORA 相比，由于只包含上半身，因而手和脸的分辨率更大，具有更加丰富的手部动作和人脸表情。

同时，这些场景含有非常多样的遮挡、交互、切镜、背景和光照变化，因而更加具有挑战性，更加符合现实场景。此外，UBody 是视频的形式，每个视频都包含了音频（Audio），因而未来也可以应用于多模态等任务。

3.2 IDEA自研高精度全身动捕标注框架

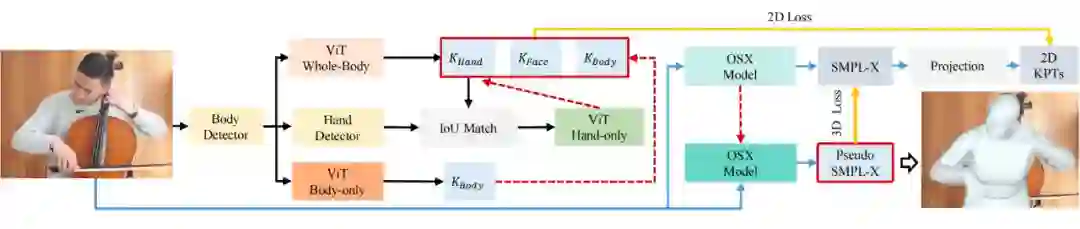

为了标注这些大规模的数据，我们提出了一个自动化标注方案，如下图所示，我们首先训练一个基于 ViT 的关键点估计网络，估计出高精度的全身人体关键点。接着，我们使用一个多阶段渐进拟合技术（Progreesive Fitting），将 OSX 输出的人体网格转换为三维关键点（3D Keypoints），并投影到图像平面，与估计的二维关键点（2D Keypoints）计算损失，用以优化 OSX 网络参数，直至估计出来的网格与 2D 关键点能够高度贴合。

以下是 UBody 数据集的 15 个场景及其标注结果的展示的展示：

▲ SignLanguage

▲ Singing

▲ OnlineClass

▲ Olympic

▲ Entertainment

▲ Fitness

▲ LiveVlog

▲ Conference

▲ TVShow

▲ ConductMusic

▲ Speech

▲ TalkShow

▲ MagicShow

实验结果

4.1 定量实验对比

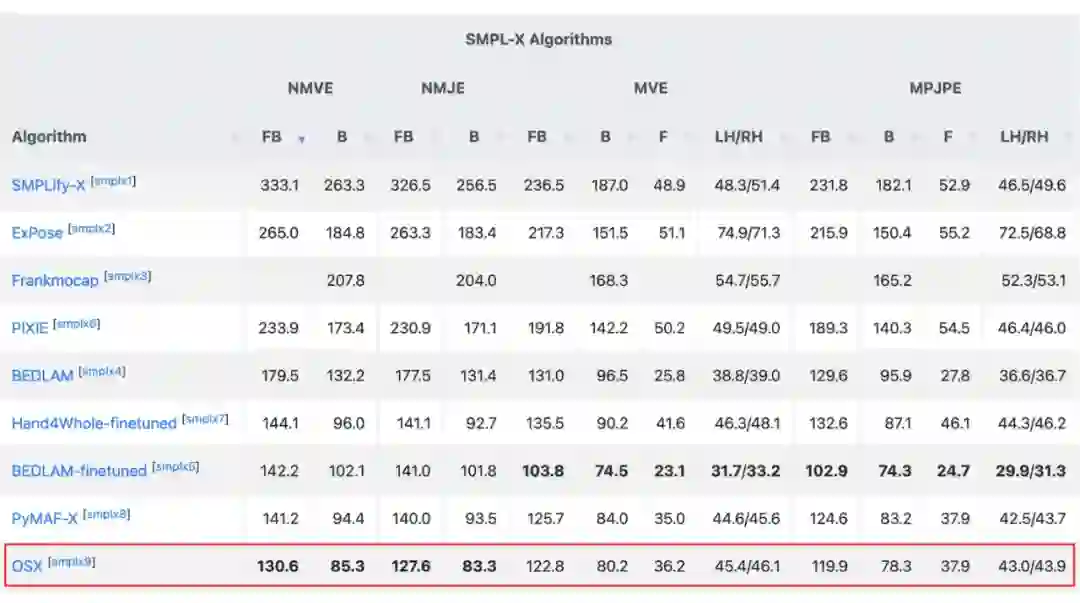

OSX 从投稿至今（2022.11~2023.04），是 AGORA 榜单上 SMPLX 赛道的榜首，在 AGORA-test 上的定量对比结果如下表所示：

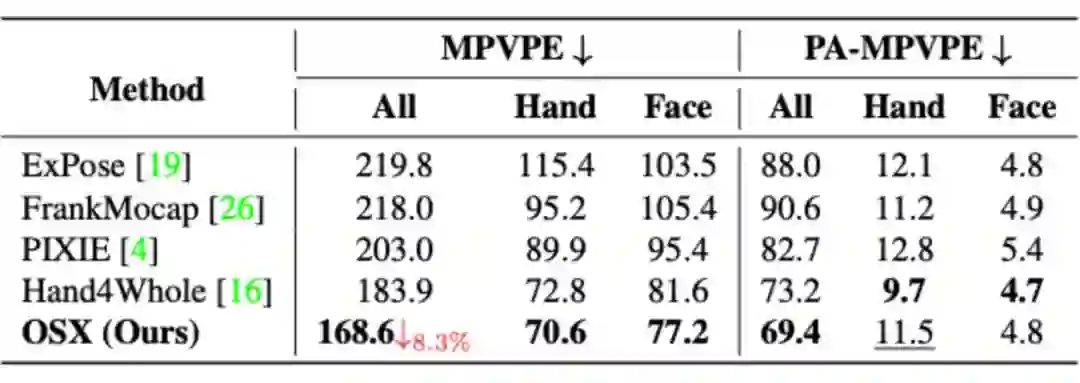

在 AGORA-val 上的定量对比结果如下表所示：

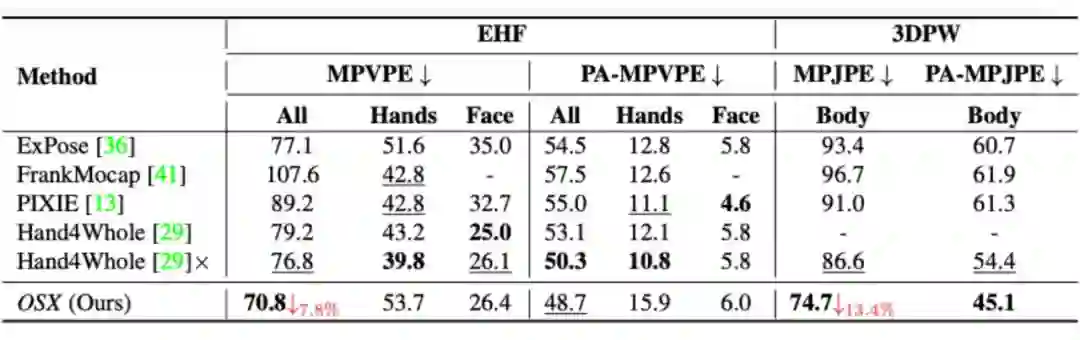

在 EHF 和 3DPW 的定量结果如下：

可以看出，OSX 由于使用了模块感知的 Transformer 网络，能够同时保证全局依赖关系的建模和局部特征的捕获，在现有数据集，特别是 AGORA 这一较为困难的数据集上，显著超过了之前的方法。

4.2 定性实验对比

在 AGORA 上的定性对比结果如图所示：

▲ 从左到右依次为：输入图, ExPose, Hand4Whole, OSX(Ours)

在 EHF 上的定性对比结果如图所示：

▲ 从左到右依次为：输入图, ExPose, Hand4Whole, OSX(Ours)

在UBody数据集上的对比结果如图所示：

▲ 从左到右依次为：输入图, ExPose, Hand4Whole, OSX(Ours)

可以看出，我们的算法 OSX 能够估计出更加准确的身体姿势，手部动作和脸部表情，重建出来的人体网格更加准确，与原图贴合的更好，更加鲁棒。

总结

OSX 是首个一阶段全身人体网格重建的算法，通过一个模块感知的 Transformer 模型，同时估计了 body pose, hand pose 和 facial experssion，在三个公开榜单上取得了目前最好 whole-body mesh recovery 最好的结果。此外，我们提出了一个大规模的上半身场景数据集 UBody，用以促进人体网格重建任务在下游场景中的应用。我们的代码已经进行了开源，希望能够推动该领域的发展。
