京东Flink优化与技术实践

2020 年 12 月 7 日 DataFunTalk

分享嘉宾：付海涛京东高级技术专家

编辑整理：赵明明

出品平台：DataFunTalk

导读：Flink是目前流式处理领域的热门引擎，具备高吞吐、低延迟的特点，在实时数仓、实时风控、实时推荐等多个场景有着广泛的应用。京东于2018年开始基于Flink+K8s深入打造高性能、稳定、可靠、易用的实时计算平台，支撑了京东内部多条业务线平稳度过618、双11多次大促。本次讲演将分享京东Flink计算平台在容器化实践过程中遇到的问题和方案，在性能、稳定性、易用性等方面对社区版Flink所做的深入的定制和优化，以及未来的展望和规划。主要内容包括：

实时计算演进
Flink容器化实践
Flink优化改进

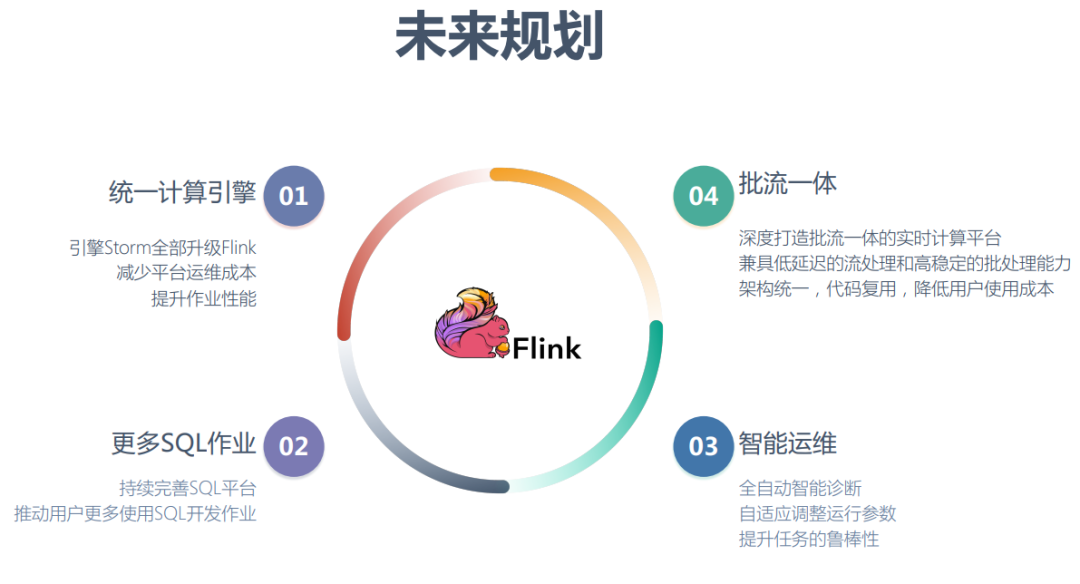

未来规划

实时计算引进

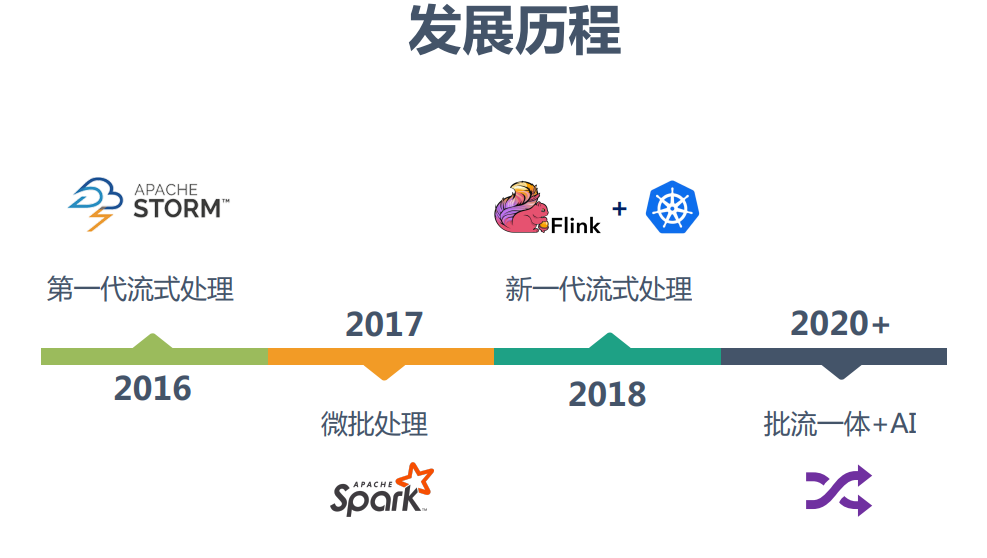

1.发展历程

最初大数据的模式基本都是T+1，但是随着业务发展，对数据实时性的要求越来越高，比如对于一个数据，希望能够在分钟级甚至秒级得到计算结果。京东是在2014年开始基于Storm打造第一代流式计算平台，并在Storm的基础上，做了很多优化改进，比如基于cgroup实现对worker使用资源的隔离、网络传输压缩优化、引入任务粒度toplogy master分担zk压力等。到2016年，Storm已经成为京东内部流式处理的最主要的计算引擎，服务于各个业务线，可以达到比较高的实时性。

随着业务规模的不断扩大，Storm也暴露出许多问题，特别是对于吞吐量巨大、但是对于延迟不是那么敏感的业务场景显得力不从心。于是，京东在2017年引入了Spark Streaming流式计算引擎，用于满足此类场景业务需要。

随着业务的发展，不光是对于数据的延迟有很高要求，同时对于数据的吞吐处理能力也有很高的要求，所以迫切需要一个兼具低延迟和高吞吐能力的计算框架，于是在2018年我们引入了Flink。在Flink社区版的基础上，我们从性能、稳定性、易用性还有功能等方面，都做了一些深入的定制和优化。同时我们基于k8s实现了实时计算全面的容器化，因为容器化有很多的优点，它可以做到很好的资源隔离，同时它有一个很强的自愈能力，另外它很容易实现资源的弹性调度。同时我们基于Flink打造了全新的SQL平台，降低用户开发实时计算应用的门槛。

到2020年，基于Flink和k8s实时计算平台已经做的比较完善了。过去流式处理是我们关注的重点，今年我们也开始逐渐的支持批处理，朝着批流一体的方向演进。另外AI是目前比较火的一个方向，对于AI来说，它的实时化也是一个重要的研究方向。所以我们的实时计算平台将会朝着批流一体和AI的方向进行发展。

2.平台架构

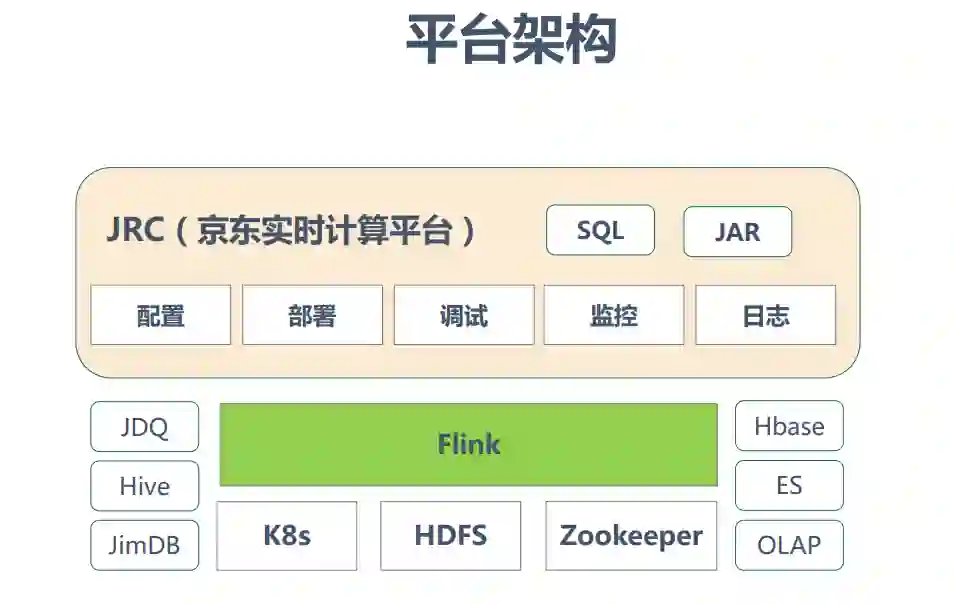

上面是京东实时计算平台JRC的整体架构，整个架构以定制化改造后的Flink为核心，Flink运行在K8S上，状态存储在HDFS集群上，通过Zookeeper保证集群的高可用。支持流式源JDQ（京东基于Kafka深入定制实现的实时数据总线）和Hive，数据主要写入JimDB（京东内存数据库）、ES、Hbase和京东OLAP。计算平台支持SQL和普通JAR包两种方式的作业，具有配置、部署、调试、监控、和日志处理等功能。

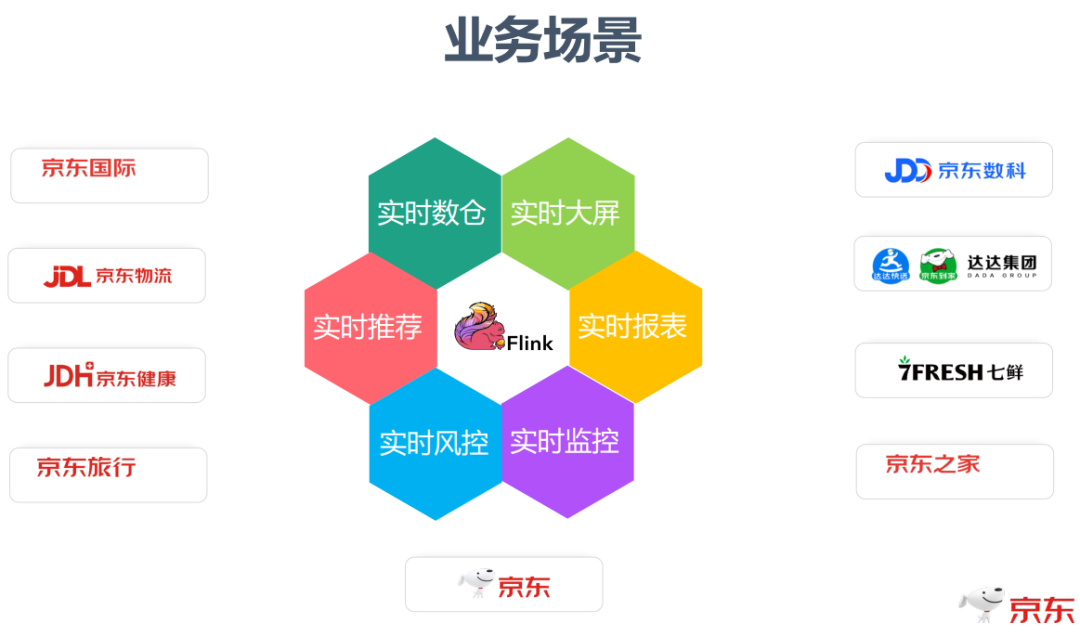

3. 业务场景

京东Flink服务于京东内部非常多的业务线，有70多个一级部门在使用，主要应用场景包括实时数仓，实时大屏，实时推荐，实时报表，实时风控和实时监控，当然还有其他一些应用场景。对数据计算实时性有一定要求的场景，一般都会使用Flink进行开发。

4. 业务规模

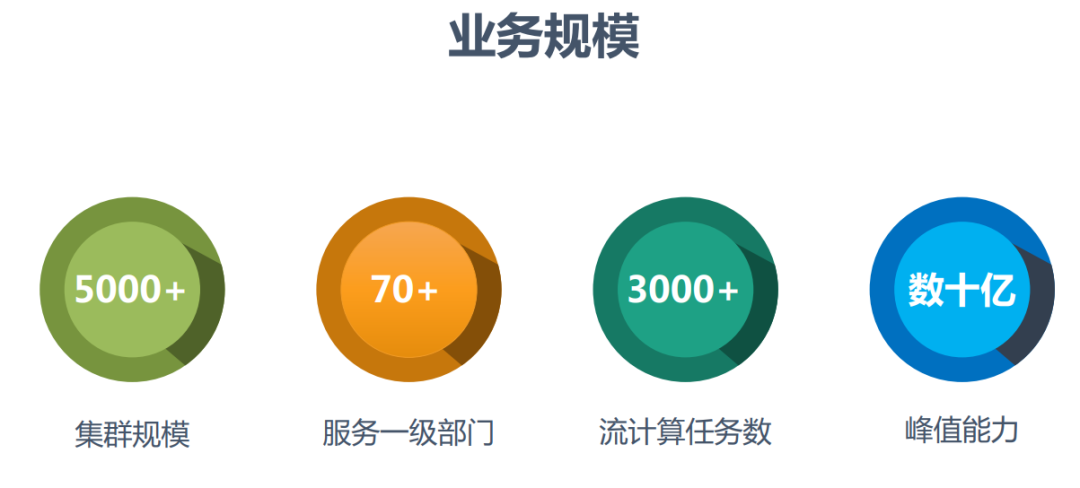

京东Flink集群目前由5000多台物理机组成，它服务了京东内部70多个一级业务部门，目前线上的流计算任务大概有3000多个，数据的处理能力可以达到每分钟数十亿甚至更高。

Flink容器化实践

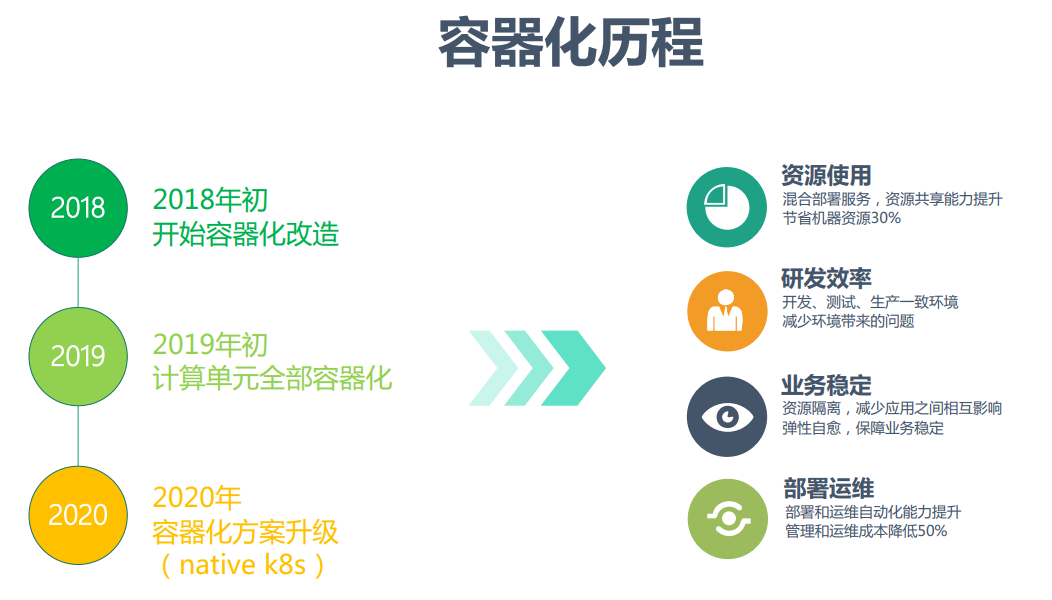

1.容器化历程

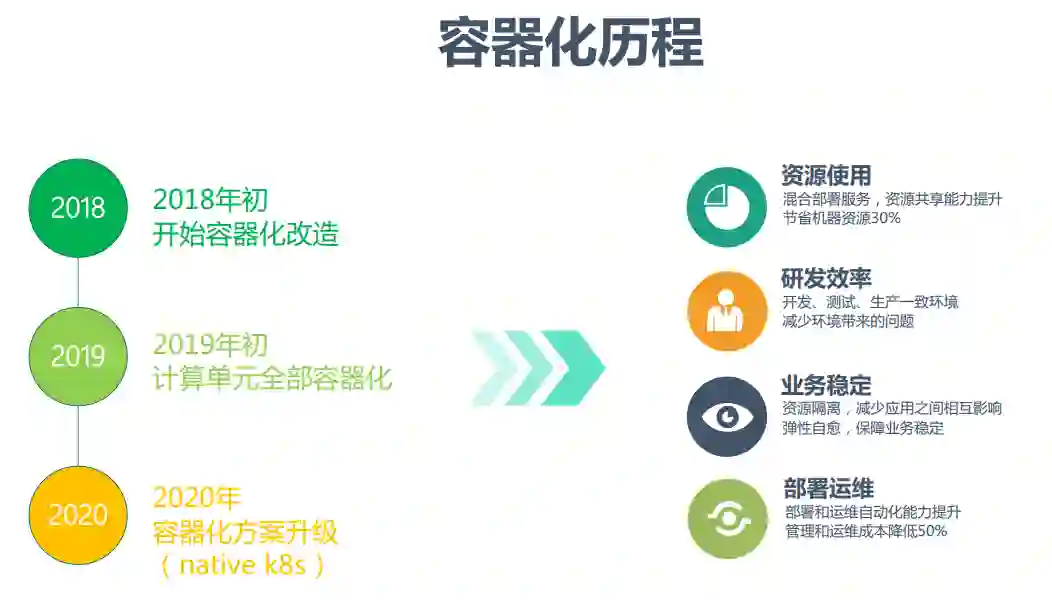

京东从2018年开始进行计算引擎的容器化改造，2019年初已经实现计算单元全部容器化，2020年进行了容器化方案升级，使用native k8s实现计算资源的弹性扩容。容器化改造的好处是提升了资源使用率，提高了研发效率，增强了业务稳定性，减少了运维部署成本。

2.容器化方案

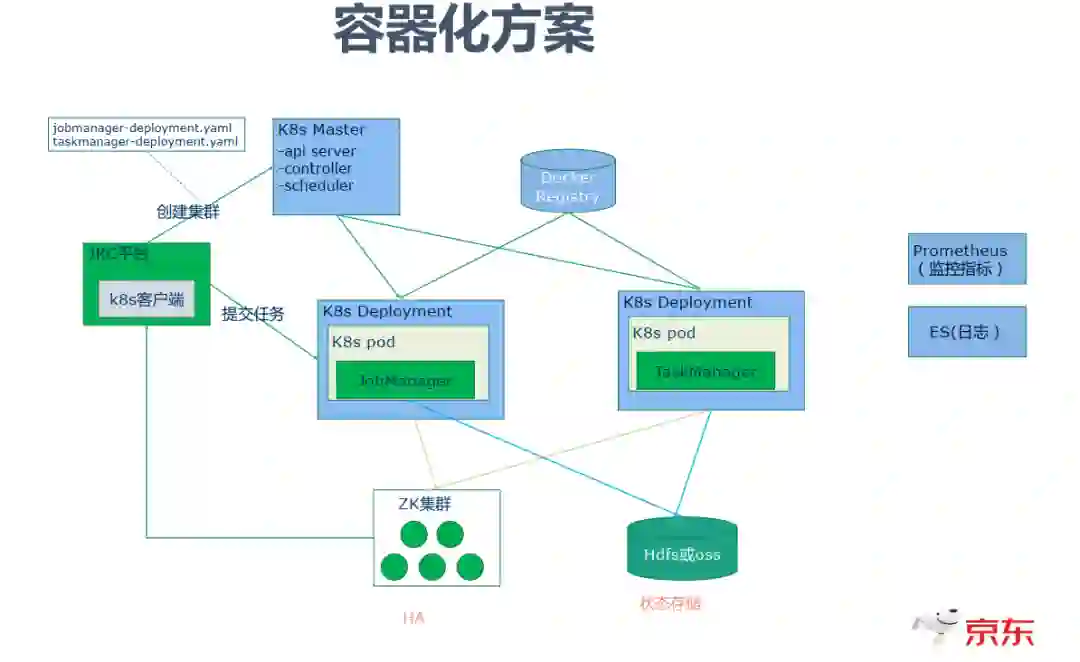

旧的容器化方案是基于k8s Deployment部署的Standalone Session集群，它需要事先预估出集群所需资源，比如需要的JobManager和TaskManager的资源规格和个数。然后JRC平台通过K8S客户端向K8S Master提出请求，创建JobManager的Deployment和TaskManager的Deployment。其中使用ZK保证高可用，使用Hdfs实现状态存储，使用Prometheus实现监控指标的上传，结合Grafana实现指标的直观展示。集群使用ES存储日志，方便日志的查询。

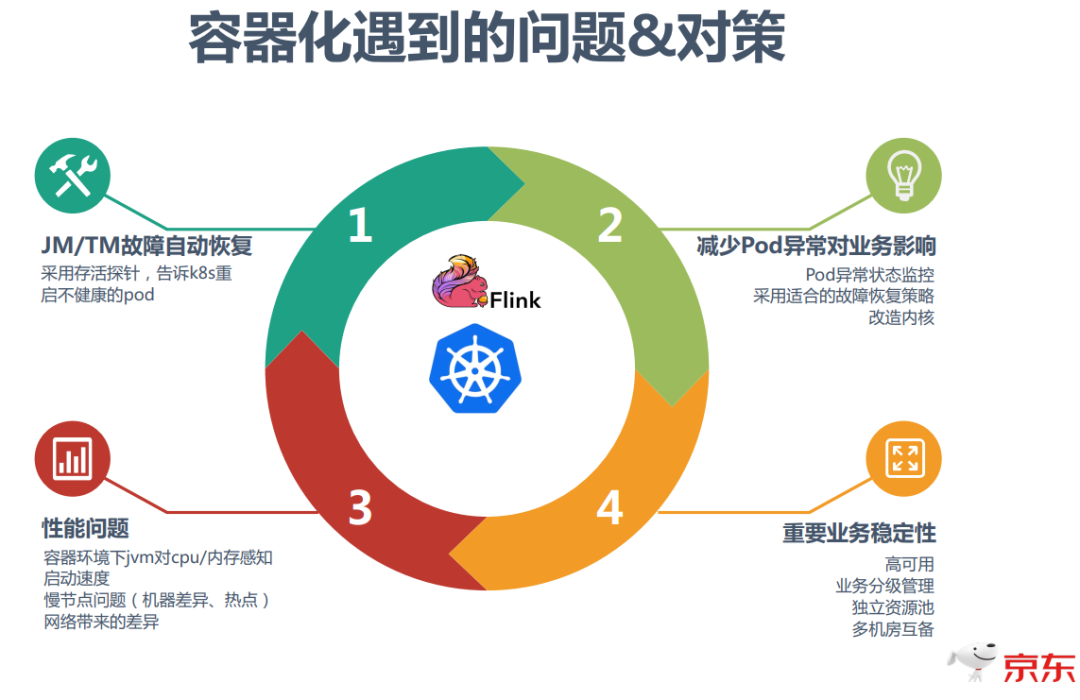

3.容器化遇到的问题&对策

容器化过程中可能遇到很多问题：

① JM/TM故障自动恢复

应用部署在容器中，当应用出现异常时，如何发现应用或者异常的情况呢？比如可以使用存活探针，编写检测脚本定期读取应用的心跳信息。当检测到Pod处于不健康状态时，可以采用k8s的重启机制来重启不健康的容器。

② 减少Pod异常对业务影响

在k8s中由于硬件异常、资源过载、Pod不健康等问题会导致Pod被驱逐或自动重启，Pod重启时势必会影响到该Pod上分布计算任务的正常运行。这个时候可以考虑采用适当的重启策略、改造内核等方案来减少对任务影响。比如京东实现了JM Failover优化，当Pod异常引起JM Failover时采用的是任务不恢复、重建任务状态恢复的方式，可以一定程度上减少Pod重启对业务带来的影响。

③ 性能问题

在容器环境下，JVM对cpu和内存的感知会有一定的问题，在Java8版本中，一些参数就要进行显式的设置。对于机器性能差异或热点等问题导致部分Pod计算慢的问题，可以考虑进行针对性优化（比如实现基于负载的数据分发）或处理（比如检测到计算慢的Pod将其驱逐到负载较低的机器）。此外，对于使用容器网络的情况下，可能会带来一定的网络性能损耗，此时可以根据情况选择使用主机网络避免网络虚拟化带来的开销，或者选择更高性能的网络插件。

④ 重要业务稳定性

如何保证业务的稳定性是一个需要重点考虑的问题。除了保证系统各个环节的高可用外，还可以根据业务情况考虑使用其它合理的方案，例如业务分级管理，独立资源池，多机房互备等。

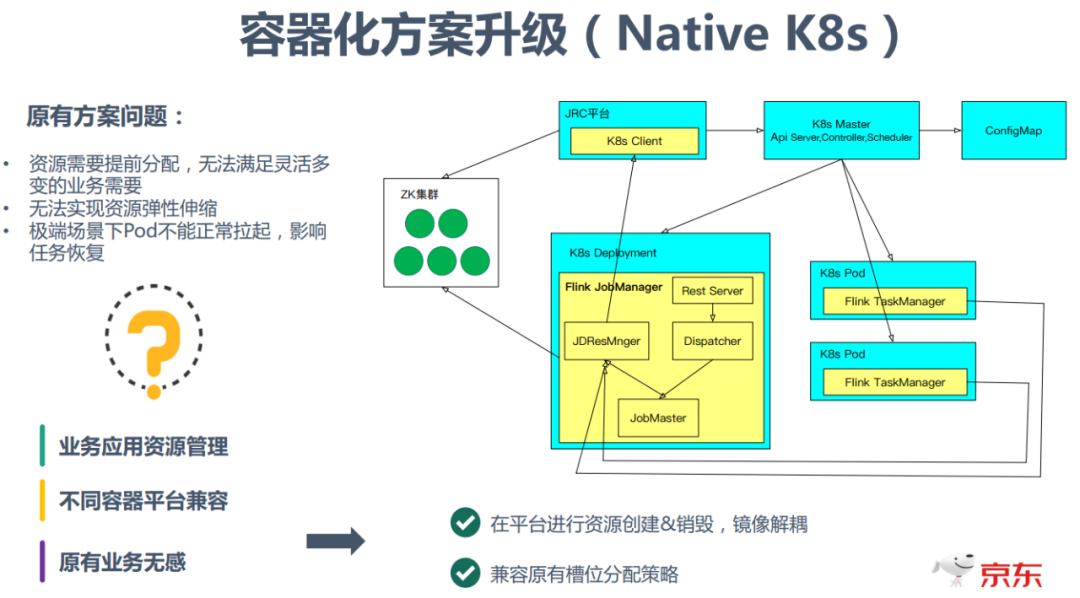

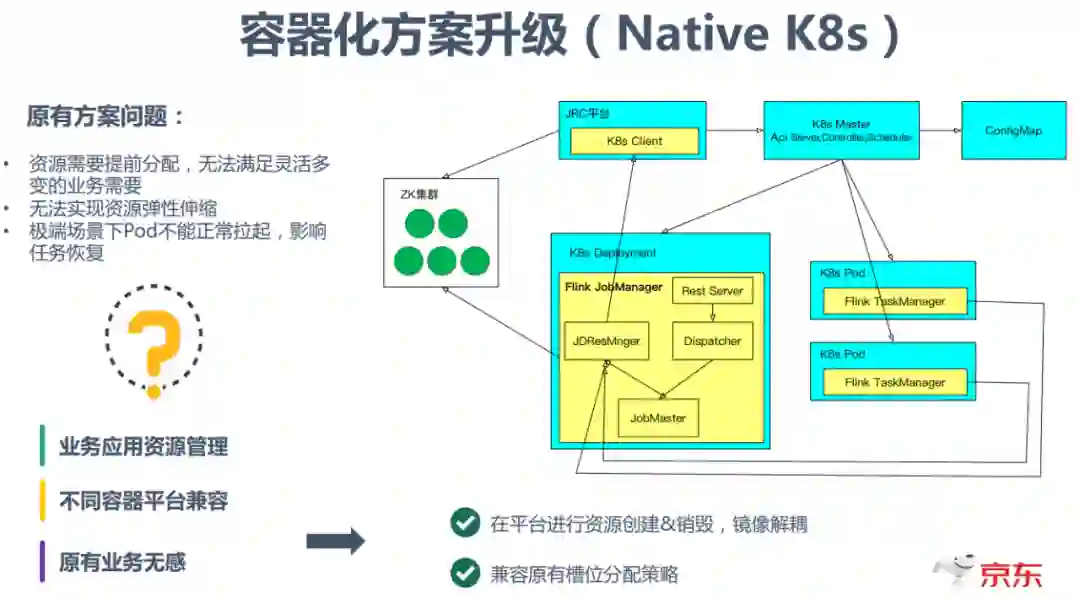

4.容器化方案升级（Native k8s）

原有容器化方案存在一定的问题：

资源需要提前分配
无法实现资源弹性伸缩
极端场景下Pod不能正常拉起，影响任务恢复
重要业务稳定性

容器化升级的解决方案是采用Native K8s的方式。由JRC平台先向K8S Master发出请求，创建JobManager的Deployment；然后在用户通过Rest服务提交任务后，由JobMaster通过JDResourceManager 向JRC平台发出请求，然后JRC平台向 K8s Master 动态申请资源去创建运行TaskManager 的Pod。

此处，通过引入JRC平台与K8s交互，屏蔽了不同容器平台的差异，解耦了镜像与平台集群配置&逻辑变化。另外，为了兼容原有Slot分配策略，在提交任务时会预估出任务所需资源并一次性申请，之后采用等待一定时间后进行slot分配的方式达到兼容目的。

Flink优化改进

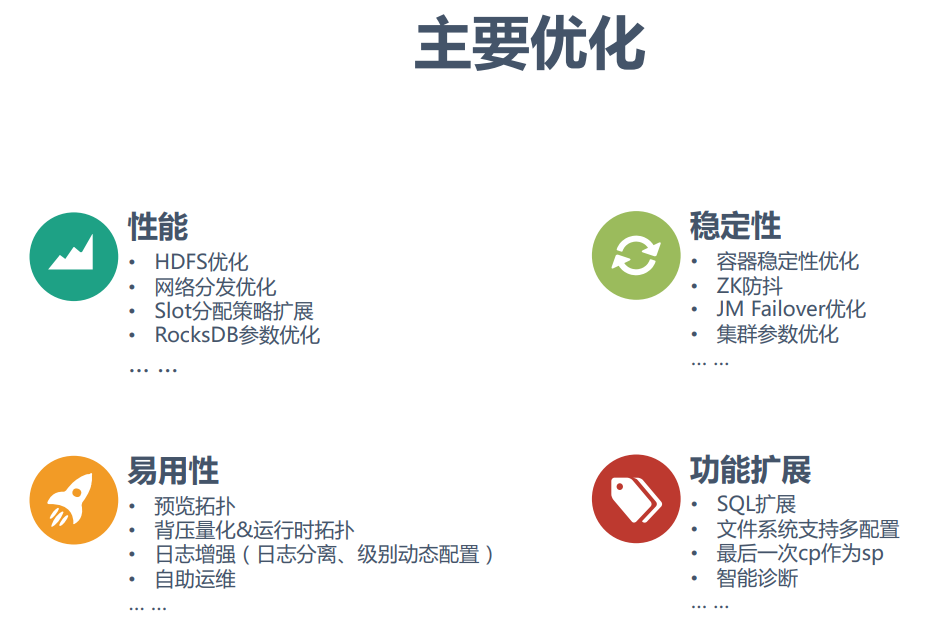

主要做了以下四个方面的优化：

性能
稳定性
易用性
功能扩展

下边分几个重要的点进行讲解：

1.预览拓扑

预览拓扑主要是为了解决业务的一些痛点：比如任务调优繁琐、SQL任务无法指定并行度、任务需要的额Slot数不清楚、并行度调整后网络buffer不足等。在Flink任务调试阶段，对任务并行度、Slot分组、Chaining策略的调整是个反复的过程，如果把参数写到命令行就太繁琐了。而基于预览拓扑就可以很方便地对这些参数进行配置。

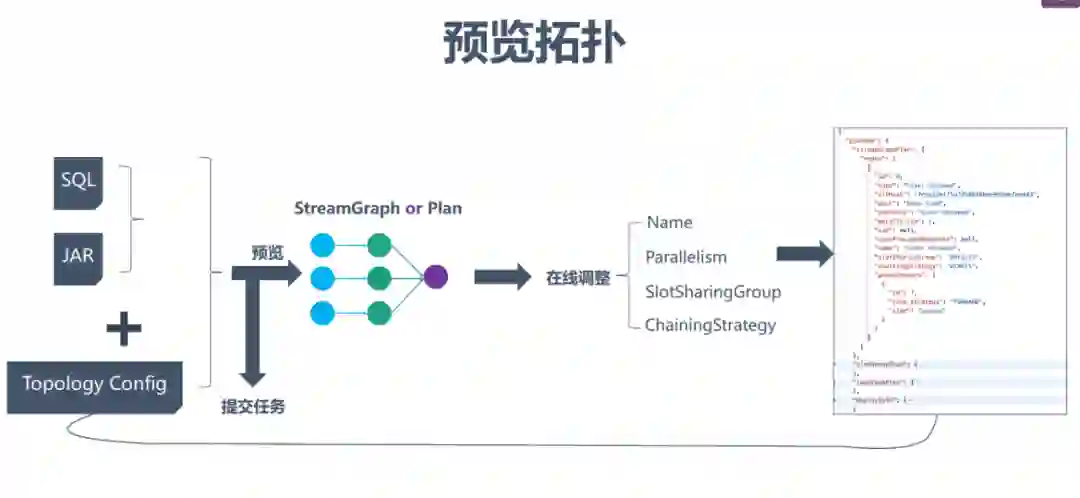

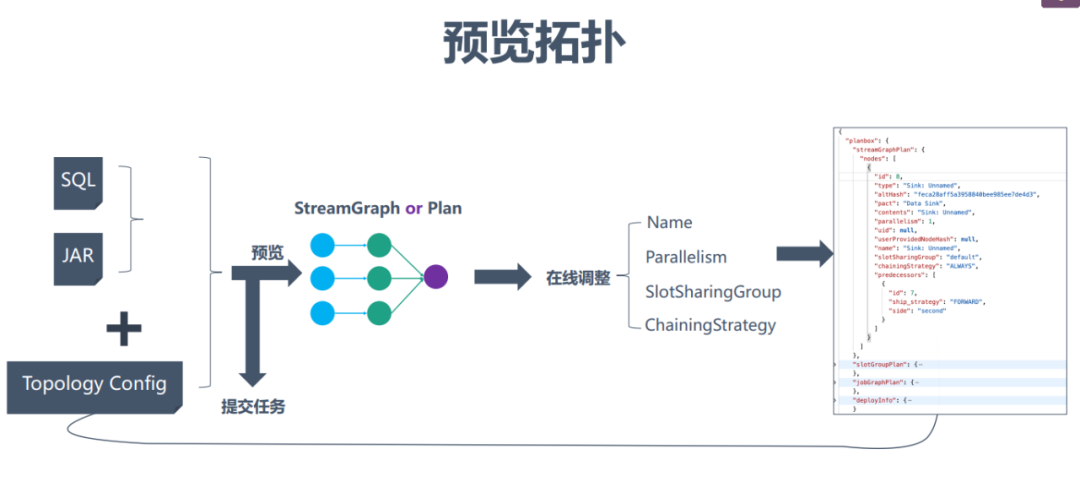

预览拓扑基本的实现方案如上图：用户提交JAR包后可根据JAR包生成对应的拓扑图，之后用户根据拓扑图可以进行在线调整，最后自动将修改后的配置和原来的JAR包一起进行任务提交。

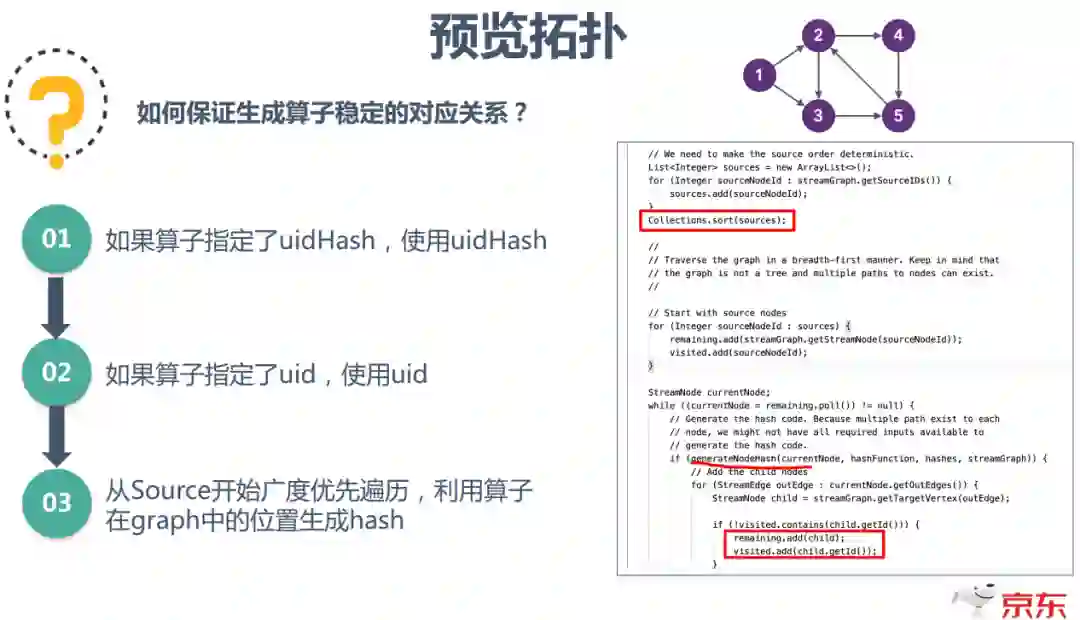

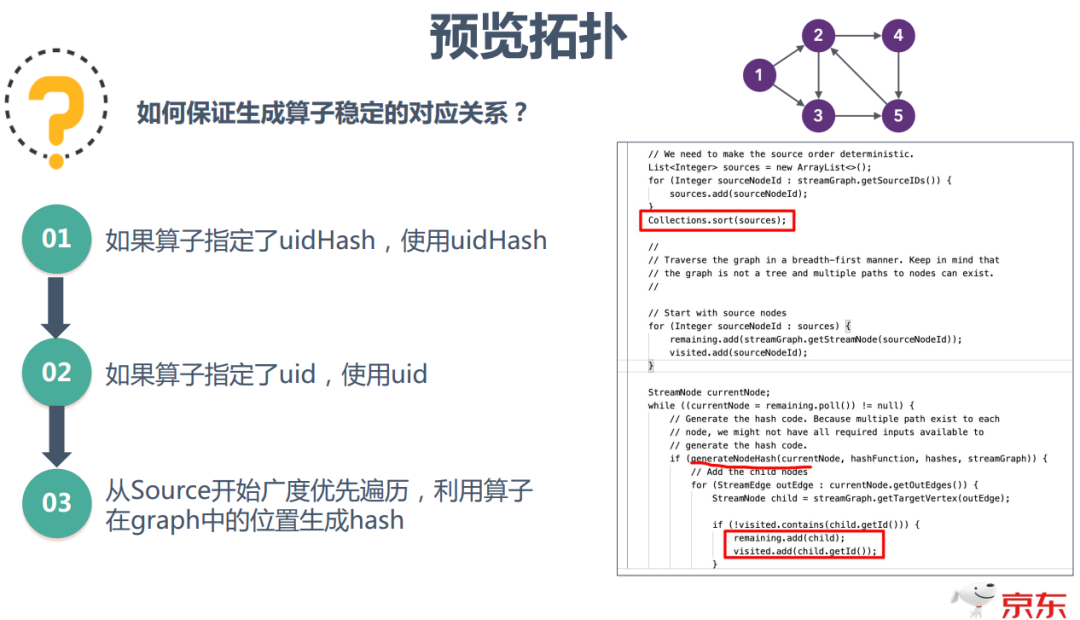

预览拓扑机制使得不修改程序多次提交任务调优成为可能，但是如何保证前后两次提交生成算子稳定的对应关系呢？解决方案的关键是保证算子有稳定的唯一身份标识，具体算法是：如果算子指定了uidHash就用uidHash，如果算子指定了uid就使用uid，否则就从source开始广度优先遍历，利用算子在graph中的位置生成一个稳定hash值。

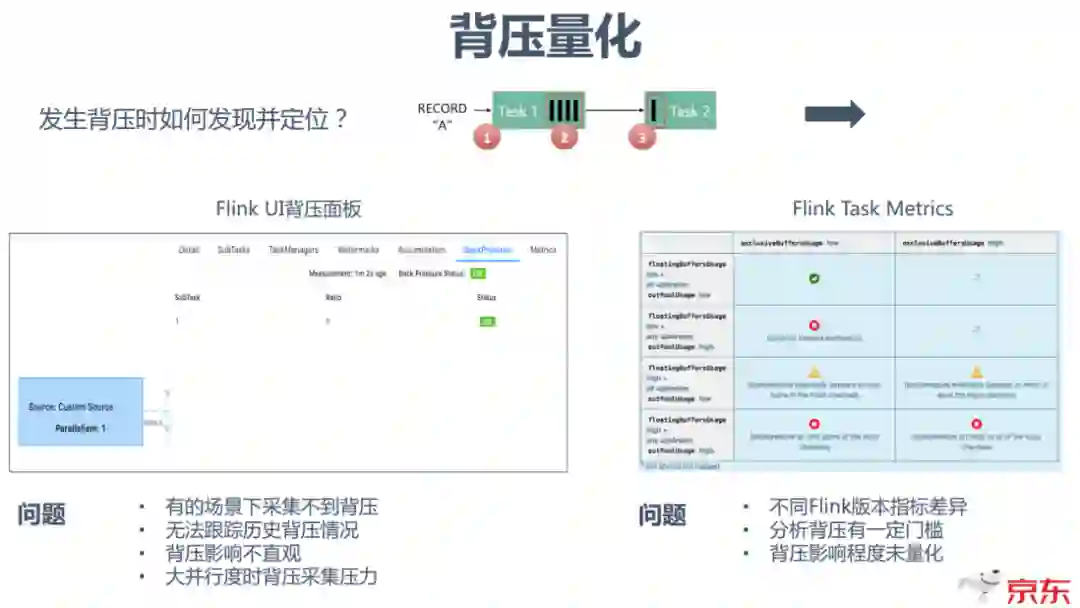

2.背压量化

第二个重要的优化是背压量化。

在Flink开发的时候，主要有两种方式：

①通过Flink UI背压面板观察是否背压。使用这种方式在某些场景比较方便，但是它存在几个问题：

在有些场景下采集不到背压
对于历史背压情况无法跟踪
背压影响不直观
大并行度时背压采集压力

②通过任务背压相关指标进行观察和分析，通过将指标定期采集并存储起来，可以进行实时或历史的背压分析。但是它也有一些不足的地方：

不同Flink版本中指标含义有一定差异
分析背压有一定门槛，需要对于指标含义有深入理解，联合进行分析
背压未量化，对业务影响程度不够直观

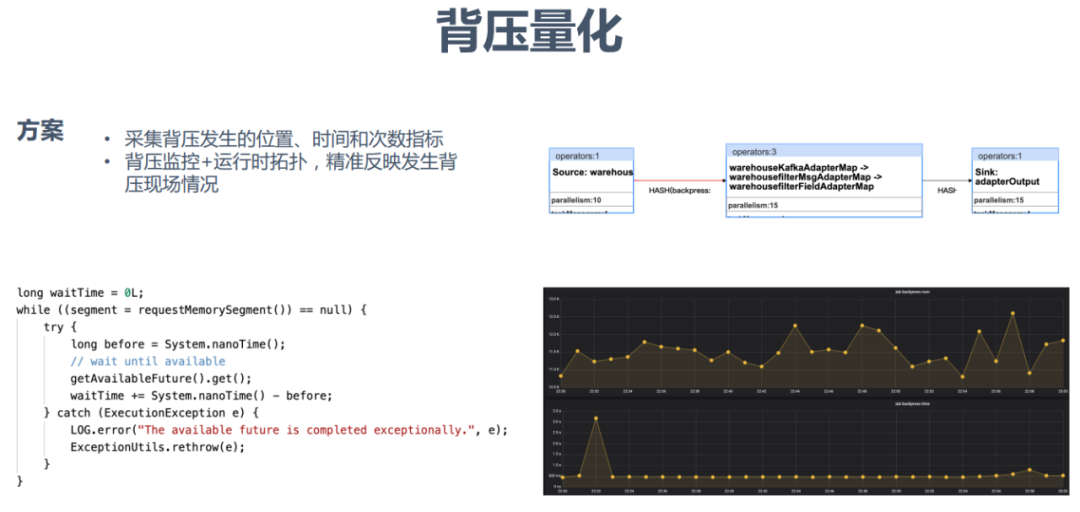

京东的解决方案是采集背压发生的位置、时间和次数指标，并对这些指标进行上报存储。同时对量化的背压指标结合运行时拓扑，可以精确反映发生背压现场的情况。

3.HDFS优化

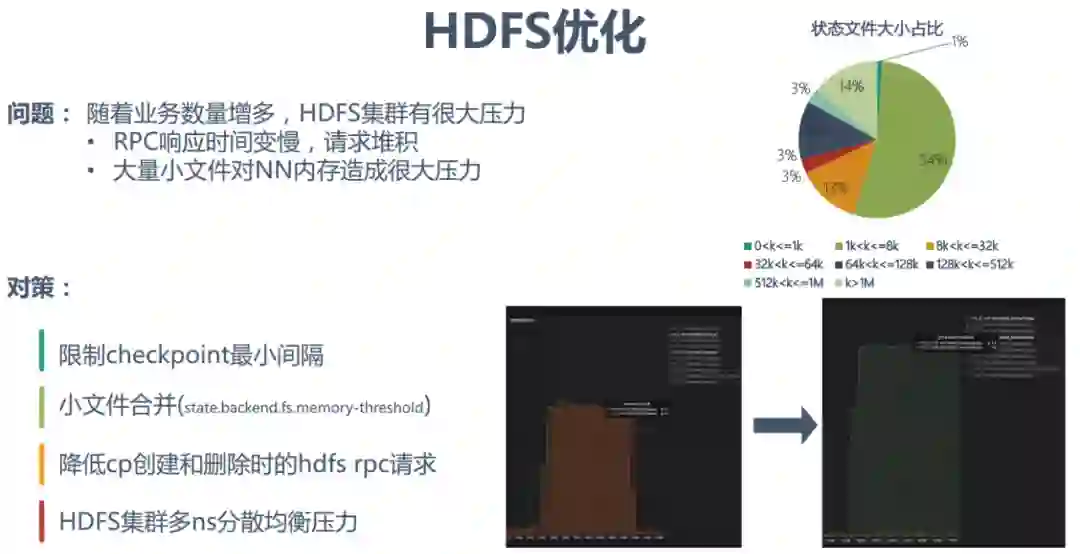

随着业务数量的增多，HDFS集群的压力就会变得很大。这会直接导致RPC响应时间变慢，造成请求堆积，同时大量小文件也会对NN内存造成很大压力。对此京东尝试的解决方案有4方面：限制checkpoint最小间隔，时间最小设置在1min左右可以满足大部分业务需求；进行小文件合并；降低cp创建和删除时的hdfs rpc请求；HDFS集群多ns分散均衡压力。

4.网络分发优化

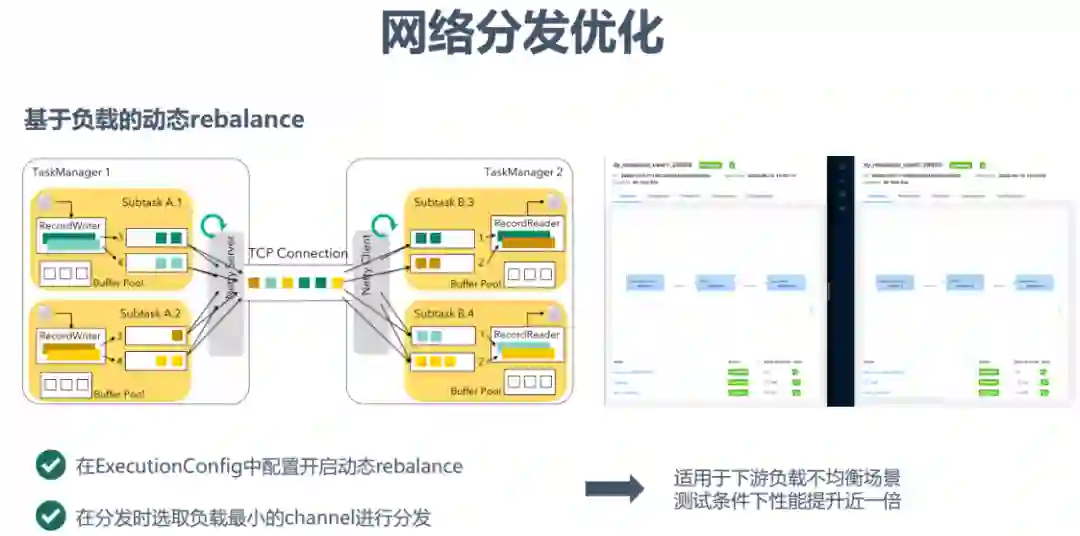

在实践过程中我们发现，即使业务使用了rebalance并且对任务进行了打散分布，但是由于机器处理能力和负载的差异，会导致任务各个并行度不同程序的背压表现，严重影响了任务的性能。为此，我们开发了基于负载的动态rebalance，在数据进行分发时优先选择下游负载最小的channel进行分发。

经测试，在特定场景下性能能够提升近一倍。

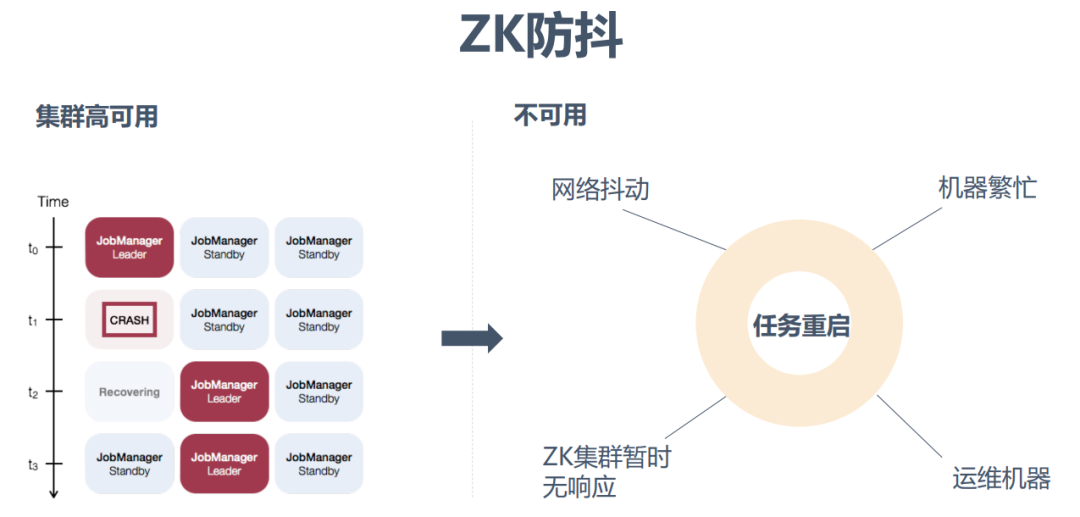

5.ZK防抖

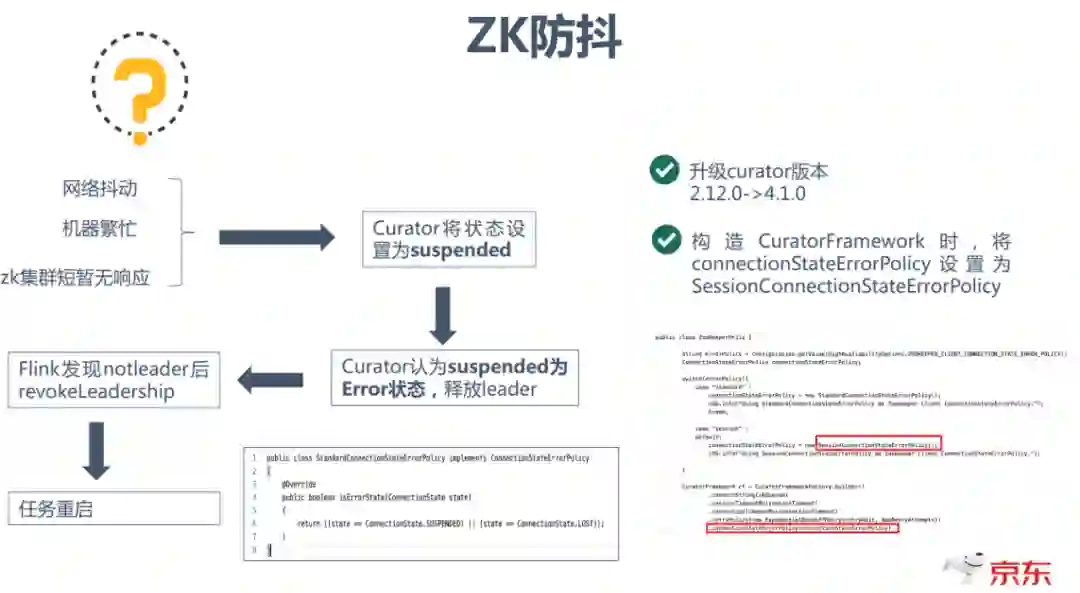

目前一般都是使用ZK集群实现Flink集群的高可用，但是当网络抖动、机器繁忙、ZK集群暂时无响应或运维机器的时候，都可能会导致任务重启。

任务重启的原因是由于在这些场景发生时，Curator会将状态设置为suspended，并且Curator认为suspended为Error状态，从而会释放leader，Flink发现notleader后会revokeLeadership，从而造成任务重启。

一个可行的解决办法是升级Curator的版本，同时将connectionStateErrorPolicy设置为SessionConnetionStateErrorPolicy。

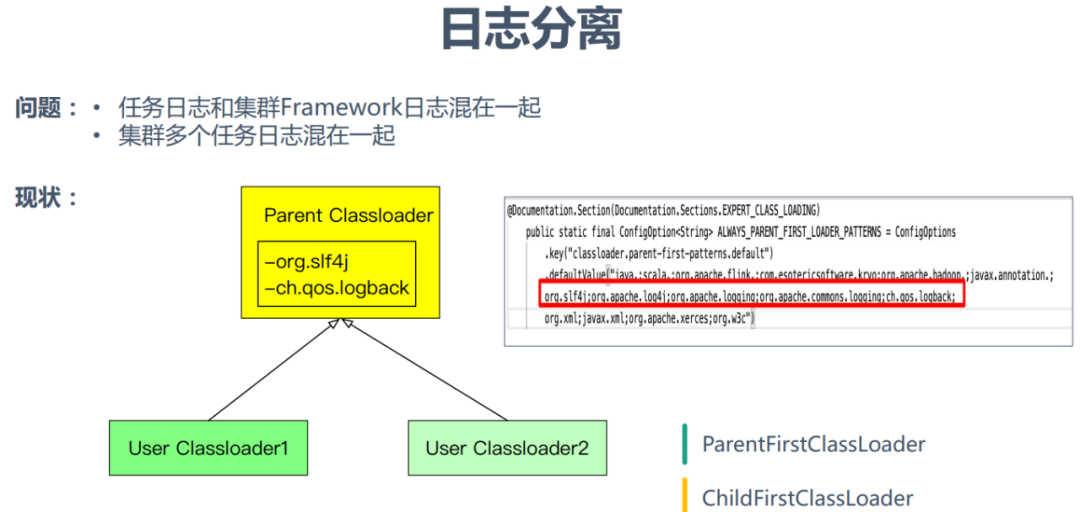

6.日志分离

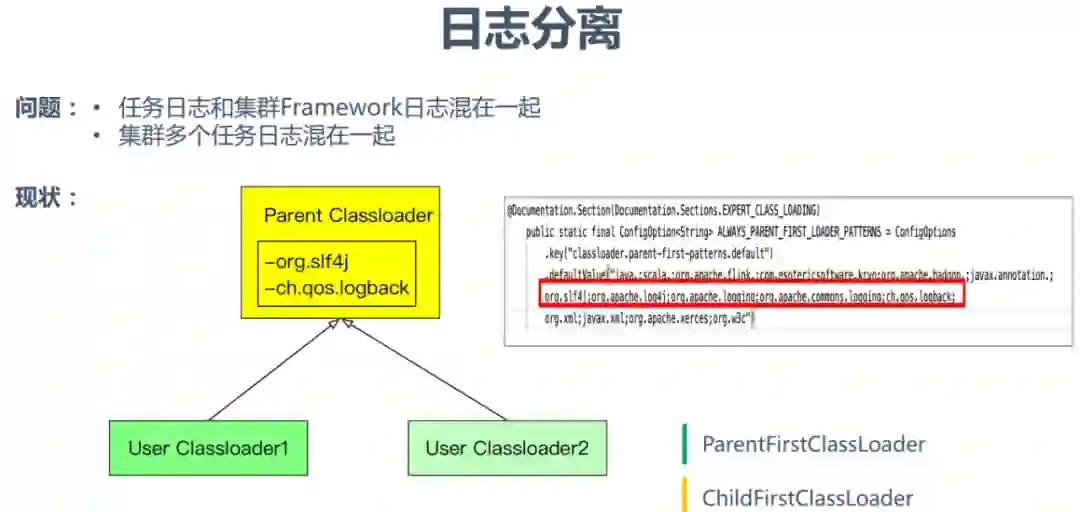

目前我们一个集群是支持跑多个任务的，这时日志会出现的问题是：任务的日志和集群Framework日志混在一起，同时集群的多个任务日志也是混在一起的，不太方便用户查看日志，快速定位问题。

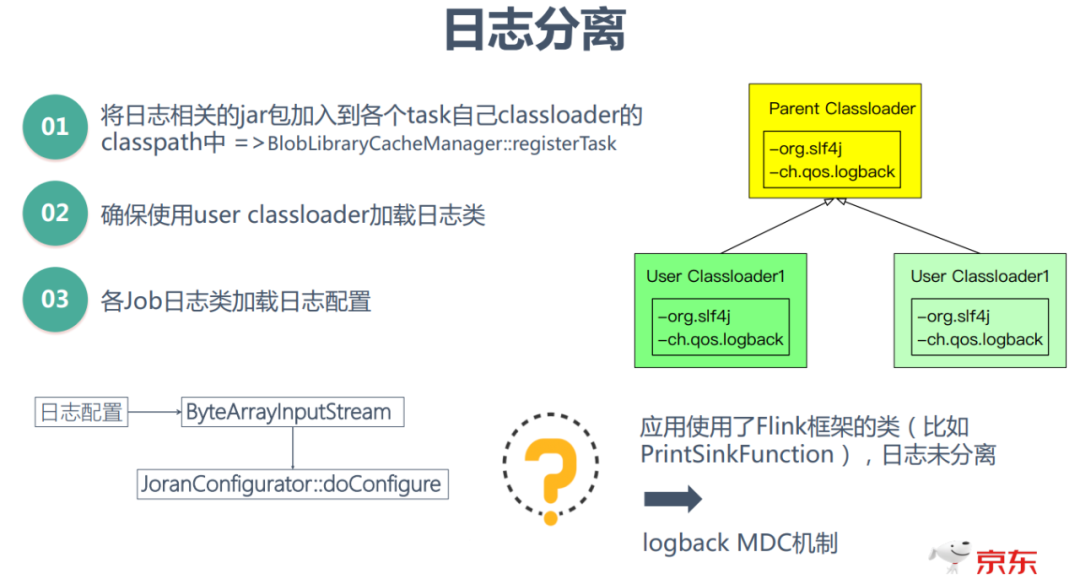

为了解决这个问题，首先要弄清楚目前Flink加载日志框架的基本机制：为了避免跟业务Job中可能包含的日志框架的依赖、配置文件产生冲突，Flink日志相关类的加载都代理给TaskManager框架的类加载器，也就是Parent Classloader，而框架加载的这些类都是从Flink安装包的lib目录下加载的。对于日志配置文件，Flink通过 JVM 启动参数来指定配置日志配置文件路径。
