AI科技评论按：本文作者杨浩，原文载于作者个人博客。

以下内容来源于一次部门内部的分享，主要针对 AI 初学者，介绍包括 CNN、Deep Q Network 以及 TensorFlow 平台等内容。由于笔者并非深度学习算法研究者，因此以下更多从应用的角度对整个系统进行介绍，而不会进行详细的公式推导。

关于 Flappy Bird

Flappy Bird（非官方译名：笨鸟先飞）是一款 2013 年鸟飞类游戏，由越南河内独立游戏开发者阮哈东（Dong Nguyen）开发，另一个独立游戏开发商 GEARS Studios 发布。—— 以上内来自《维基百科》

Flappy Bird 操作简单，通过点击手机屏幕使 Bird 上升，穿过柱状障碍物之后得分，碰到则游戏结束。由于障碍物高低不等，控制 Bird 上升和下降需要反应快并且灵活，要得到较高的分数并不容易，笔者目前最多得过 10 分。

本文主要介绍如何通过 AI（人工智能）的方式玩 Flappy Bird 游戏，分为以下四个部分内容：

1. Flappy Bird 游戏展示

2. 模型：卷积神经网络

3. 算法：Deep Q Network

4. 代码：TensorFlow 实现

一、Flappy Bird 游戏展示

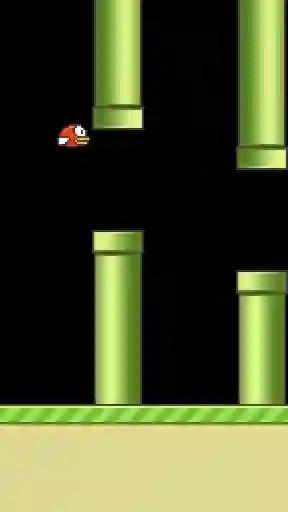

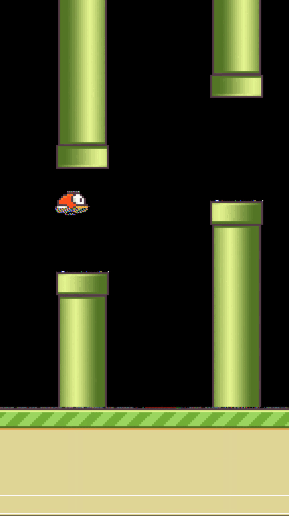

在介绍模型、算法前先来直接看下效果，上图是刚开始训练的时候，画面中的小鸟就像无头苍蝇一样乱飞，下图展示的是在本机（后面会给出配置）训练超过 10 小时后（训练步数超过 2000000）的情况，其最好成绩已经超过 200 分，人类玩家已基本不可能超越。

训练数小于 10000 步（刚开始训练）

训练步数大于 2000000 步（10 小时后）

由于本机配置了 CUDA 以及 cuDNN，采用了 NVIDIA 的显卡进行并行计算，所以这里提前贴一下运行时的日志输出。

关于 CUDA 以及 cuDNN 的配置，其中有一些坑包括：安装 CUDA 之后循环登录，屏幕分辨率无法正常调节等等，都是由于 NVIDIA 驱动安装的问题，这不是本文要讨论的主要内容，读者可自行 Google。

● 加载 CUDA 运算库

● TensorFlow 运行设备 /gpu:0

/gpu:0 这是 TensorFlow 平台默认的配置方法，表示使用系统中的第一块显卡。

本机软硬件配置：

系统：Ubuntu 16.04

显卡：NVIDIA GeForce GTX 745 4G

版本：TensorFlow 1.0

软件包：OpenCV 3.2.0、Pygame、Numpy、…

细心的朋友可能发现，笔者的显卡配置并不高，GeForce GTX 745，显存 3.94G，可用 3.77G（桌面占用了一部分），属于入门中的入门。对于专业做深度学习算法的朋友，这个显卡必然是不够的。知乎上有帖子教大家怎么配置更专业的显卡，有兴趣的可以移步。

二、模型：卷积神经网络

神经网络算法是由众多的神经元可调的连接权值连接而成，具有大规模并行处理、分布式信息存储、良好的自组织自学习能力等特点。人工神经元与生物神经元结构类似，其结构对比如下图所示。

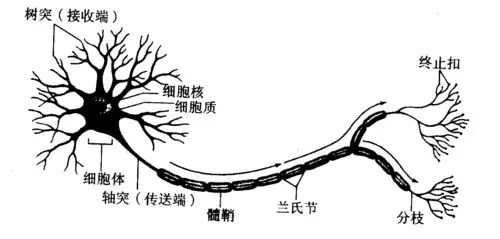

生物神经元

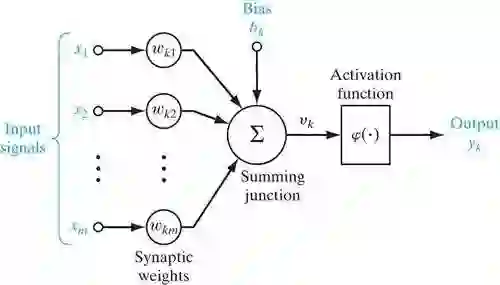

人工神经元

人工神经元的输入（x1,x2...xm）类似于生物神经元的树突，输入经过不同的权值（wk1, wk2, ....wkn），加上偏置，经过激活函数得到输出，最后将输出传输到下一层神经元进行处理。

单神经元输出函数

激活函数为整个网络引入了非线性特性，这也是神经网络相比于回归等算法拟合能力更强的原因。常用的激活函数包括 sigmoid、tanh 等，它们的函数表达式如下：

sigmoid 函数

tanh 双曲正切函数

这里可以看出，sigmoid 函数的值域是（0,1），tanh 函数的值域是（-1,1）。

卷积神经网络起源于动物的视觉系统，主要包含的技术是：

1. 局部感知域（稀疏连接）；

2. 参数共享；

3. 多卷积核；

4. 池化。

● 1. 局部感知域（稀疏连接）

全连接网络的问题在于：

1. 需要训练的参数过多，容器导致结果不收敛（梯度消失），且训练难度极大；

2. 实际上对于某个局部的神经元来讲，它更加敏感的是小范围内的输入，换句话说，对于较远的输入，其相关性很低，权值也就非常小。

人类的视觉系统决定了人在观察外界的时候，总是从局部到全局。

比如，我们看到一个美女，可能最先观察到的是美女身上的某些部位（自己体会）。

因此，卷积神经网络与人类的视觉类似，采用局部感知，低层的神经元只负责感知局部的信息，在向后传输的过程中，高层的神经元将局部信息综合起来得到全局信息。

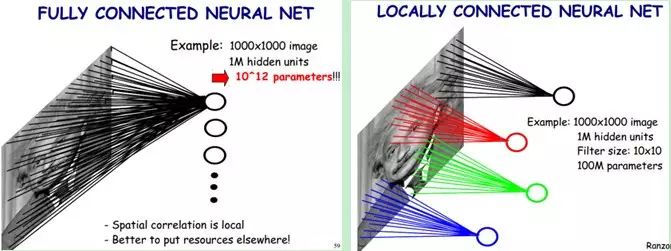

全连接与局部连接的对比（图片来自互联网）

从上图中可以看出，采用局部连接之后，可以大大的降低训练参数的量级。

● 2. 参数共享

虽然通过局部感知降低了训练参数的量级，但整个网络需要训练的参数依然很多。

参数共享就是将多个具有相同统计特征的参数设置为相同，其依据是图像中一部分的统计特征与其它部分是一样的。其实现是通过对图像进行卷积（卷积神经网络命名的来源）。

可以理解为，比如从一张图像中的某个局部（卷积核大小）提取了某种特征，然后以这种特征为探测器，应用到整个图像中，对整个图像顺序进行卷积，得到不同的特征。

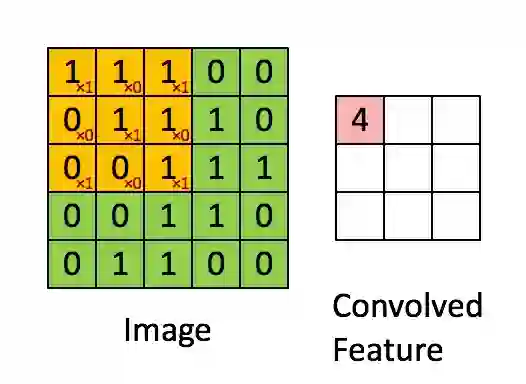

卷积过程（图片来自互联网）

每个卷积都是一种特征提取方式，就像一个筛子，将图像中符合条件（激活值越大越符合条件）的部分筛选出来，通过这种卷积就进一步降低训练参数的量级。

● 3. 多卷积核

如上，每个卷积都是一种特征提取方式，那么对于整幅图像来讲，单个卷积核提取的特征肯定是不够的，那么对同一幅图像使用多种卷积核进行特征提取，就能得到多幅特征图（feature map）。

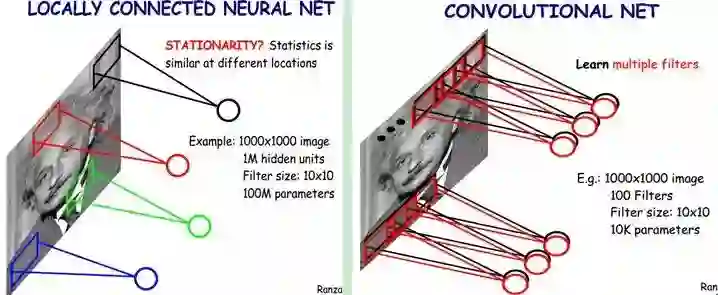

不同的卷积核提取不同的特征（图片来自互联网）

多幅特征图可以看成是同一张图像的不同通道，这个概念在后面代码实现的时候用得上。

● 4. 池化

得到特征图之后，可以使用提取到的特征去训练分类器，但依然会面临特征维度过多，难以计算，并且可能过拟合的问题。从图像识别的角度来讲，图像可能存在偏移、旋转等，但图像的主体却相同的情况。也就是不同的特征向量可能对应着相同的结果，那么池化就是解决这个问题的。

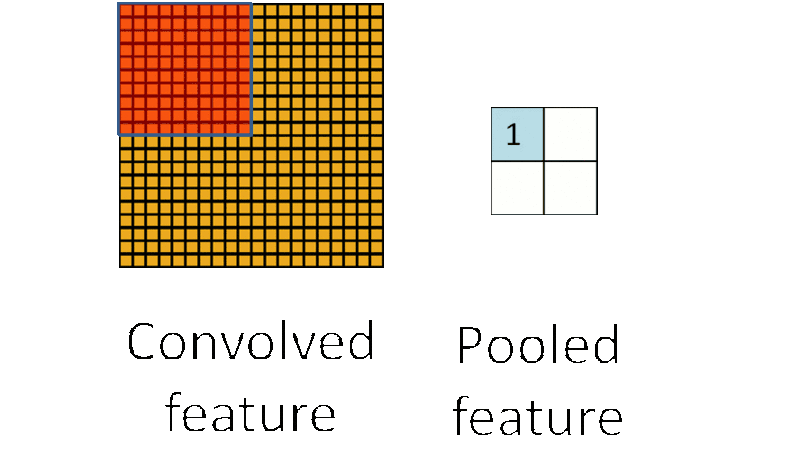

池化过程（图片来自互联网）

池化就是将池化核范围内（比如 2*2 范围）的训练参数采用平均值（平均值池化）或最大值（最大值池化）来进行替代。

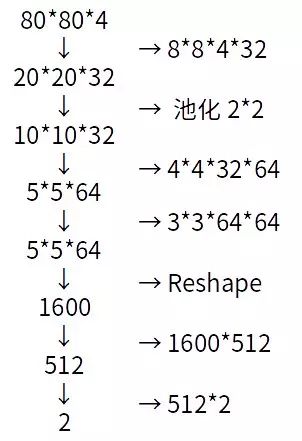

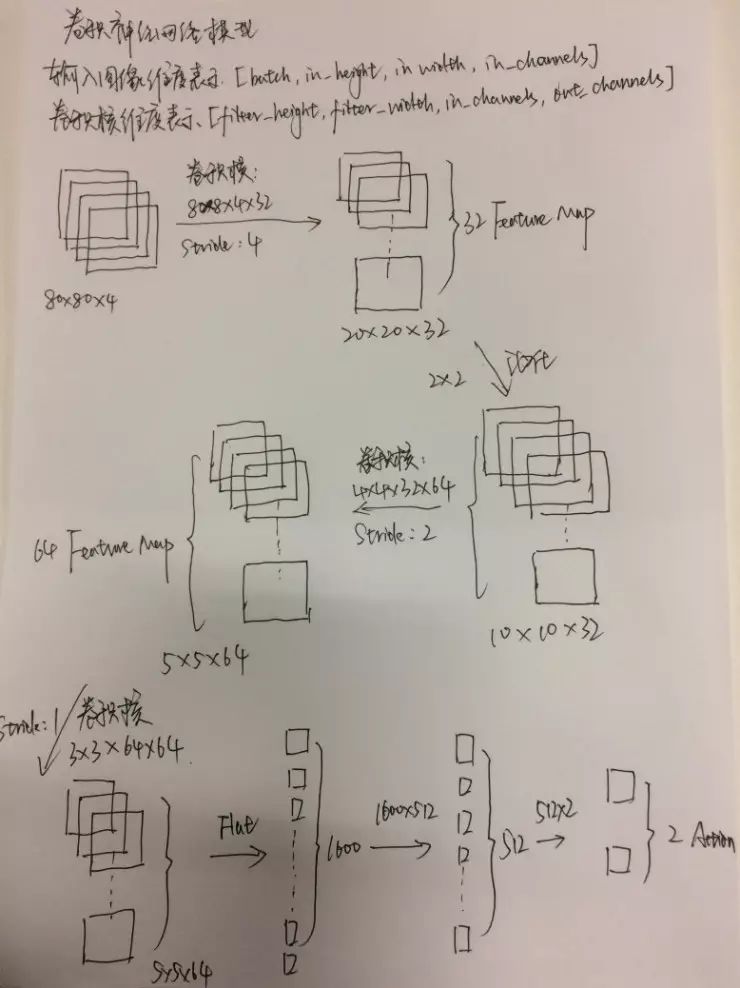

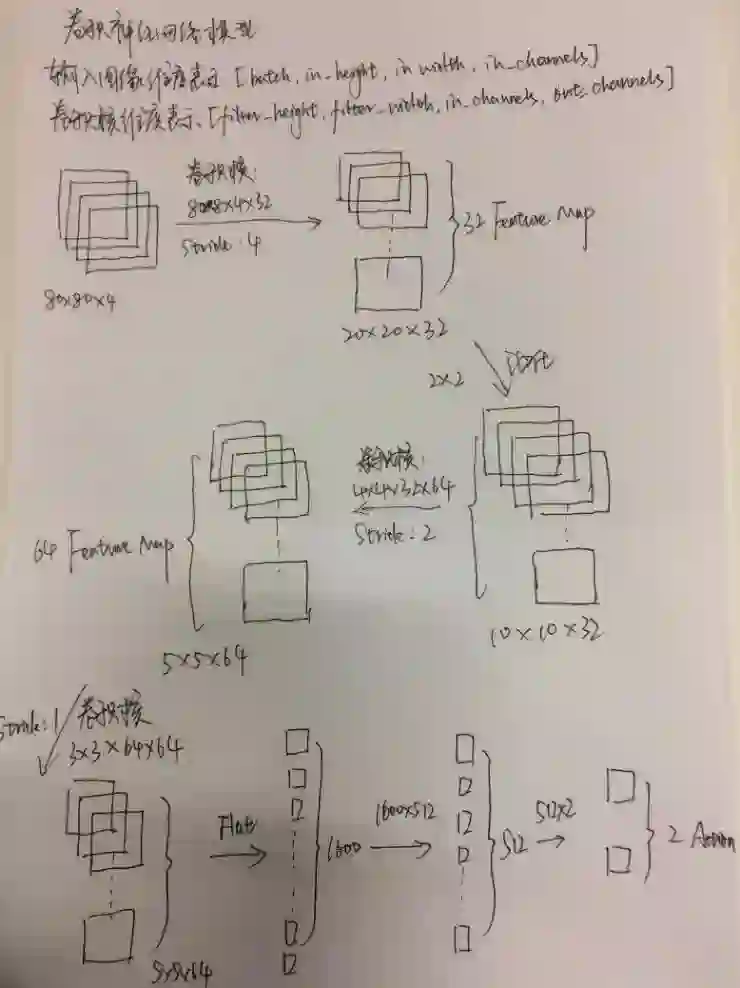

终于到了展示模型的时候，下面这幅图是笔者手画的（用电脑画太费时，将就看吧），这幅图展示了本文中用于训练游戏所用的卷积神经网络模型。

卷积神经网络模型

图像的处理过程

1. 初始输入四幅图像 80×80×4（4 代表输入通道，初始时四幅图像是完全一致的），经过卷积核 8×8×4×32（输入通道 4，输出通道 32），步距为 4（每步卷积走 4 个像素点），得到 32 幅特征图（feature map），大小为 20×20；

2. 将 20×20 的图像进行池化，池化核为 2×2，得到图像大小为 10×10；

3. 再次卷积，卷积核为 4×4×32×64，步距为 2，得到图像 5×5×64；

4. 再次卷积，卷积核为 3×3×64*64，步距为 2，得到图像 5×5×64，虽然与上一步得到的图像规模一致，但再次卷积之后的图像信息更为抽象，也更接近全局信息；

5. Reshape，即将多维特征图转换为特征向量，得到 1600 维的特征向量；

6. 经过全连接 1600×512，得到 512 维特征向量；

7. 再次全连接 512×2，得到最终的 2 维向量 [0,1] 和 [1,0]，分别代表游戏屏幕上的是否点击事件。

可以看出，该模型实现了端到端的学习，输入的是游戏屏幕的截图信息（代码中经过 opencv 处理），输出的是游戏的动作，即是否点击屏幕。深度学习的强大在于其数据拟合能力，不需要传统机器学习中复杂的特征提取过程，而是依靠模型发现数据内部的关系。

不过这也带来另一方面的问题，那就是深度学习高度依赖大量的标签数据，而这些数据获取成本极高

三、算法：Deep Q Network

有了卷积神经网络模型，那么怎样训练模型？使得模型收敛，从而能够指导游戏动作呢？机器学习分为监督学习、非监督学习和强化学习，这里要介绍的 Q Network 属于强化学习（Reinforcement Learning）的范畴。在正式介绍 Q Network 之前，先简单说下它的光荣历史。

2014 年 Google 4 亿美金收购 DeepMind 的桥段，大家可能听说过。那么，DeepMind 是如何被 Google 给盯上的呢？最终原因可以归咎为这篇论文（点击文末阅读原文获取链接）：

Playing Atari with Deep Reinforcement Learning

DeepMind 团队通过强化学习，完成了 20 多种游戏，实现了端到端的学习。其用到的算法就是 Q Network。2015 年，DeepMind 团队在《Nature》上发表了一篇升级版（点击文末阅读原文获取链接）：

Human-level control through deep reinforcement learning

自此，在这类游戏领域，人已经无法超过机器了。后来又有了 AlphaGo，以及 Master，当然，这都是后话了。其实本文也属于上述论文的范畴，只不过基于 TensorFlow 平台进行了实现，加入了一些笔者自己的理解而已。

回到正题，Q Network 属于强化学习，那么先介绍下强化学习。

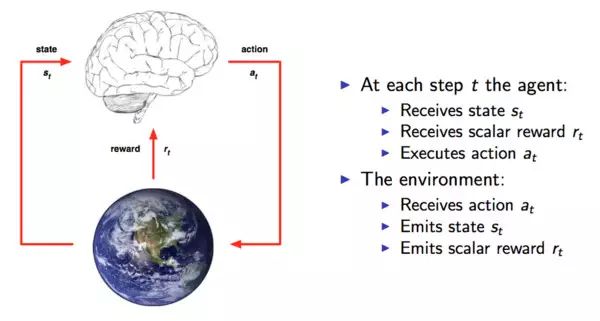

强化学习模型

这张图是从 UCL 的课程中拷出来的，课程链接地址（点击文末阅读原文获取链接）：

https://www.youtube.com/watch?v=2pWv7GOvuf0

强化学习过程有两个组成部分：

● 智能代理（学习系统）

● 环境

如图所示，在每步迭代过程中，首先智能代理（学习系统）接收环境的状态 st，然后产生动作 at 作用于环境，环境接收动作 at，并且对其进行评价，反馈给智能代理 rt。不断的循环这个过程，就会产生一个状态 / 动作 / 反馈的序列：（s1, a1, r1, s2, a2, r2.....,sn, an, rn），而这个序列让我们很自然的想起了:

● 马尔科夫决策过程

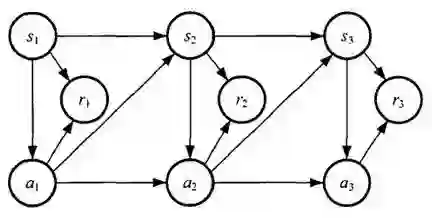

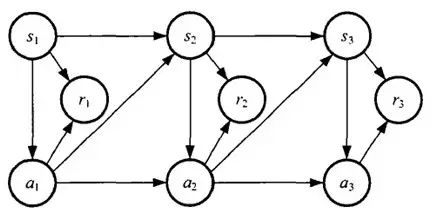

MDP：马尔科夫决策过程

马尔科夫决策过程与著名的 HMM（隐马尔科夫模型）相同的是，它们都具有马尔科夫特性。那么什么是马尔科夫特性呢？简单来说，就是未来的状态只取决于当前的状态，与过去的状态无关。

HMM（马尔科夫模型）在语音识别，行为识别等机器学习领域有较为广泛的应用。条件随机场模型（Conditional Random Field）则用于自然语言处理。两大模型是语音识别、自然语言处理领域的基石。

上图可以用一个很形象的例子来说明。比如你毕业进入了一个公司，你的初始职级是 T1（对应图中的 s1），你在工作上刻苦努力，追求上进（对应图中的 a1），然后领导觉得你不错，准备给你升职（对应图中的 r1），于是，你升到了 T2；你继续刻苦努力，追求上进...... 不断的努力，不断的升职，最后升到了 sn。当然，你也有可能不努力上进，这也是一种动作，换句话说，该动作 a 也属于动作集合 A，然后得到的反馈 r 就是没有升职加薪的机会。

这里注意下，我们当然希望获取最多的升职，那么问题转换为：如何根据当前状态 s（s 属于状态集 S），从 A 中选取动作 a 执行于环境，从而获取最多的 r，即 r1 + r2 ……+rn 的和最大？这里必须要引入一个数学公式：状态值函数。

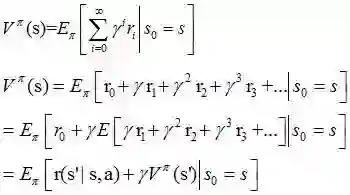

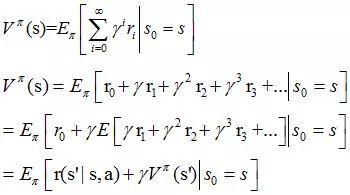

状态值函数模型

公式中有个折合因子γ，其取值范围为 [0,1]，当其为 0 时，表示只考虑当前动作对当前的影响，不考虑对后续步骤的影响，当其为 1 时，表示当前动作对后续每步都有均等的影响。当然，实际情况通常是当前动作对后续得分有一定的影响，但随着步数增加，其影响减小。

从公式中可以看出，状态值函数可以通过迭代的方式来求解。增强学习的目的就是求解马尔可夫决策过程（MDP）的最优策略。

策略就是如何根据环境选取动作来执行的依据。策略分为稳定的策略和不稳定的策略，稳定的策略在相同的环境下，总是会给出相同的动作，不稳定的策略则反之，这里我们主要讨论稳定的策略。

求解上述状态函数需要采用动态规划的方法，而具体到公式，不得不提：

● 贝尔曼方程

贝尔曼方程

其中，π代表上述提到的策略，Q π (s, a) 相比于 V π (s)，引入了动作，被称作动作值函数。对贝尔曼方程求最优解，就得到了贝尔曼最优性方程。

状态值函数最优解

动作值函数最优解

求解该方程有两种方法：策略迭代和值迭代。

● 策略迭代

策略迭代分为两个步骤：策略评估和策略改进，即首先评估策略，得到状态值函数，其次，改进策略，如果新的策略比之前好，就替代老的策略。

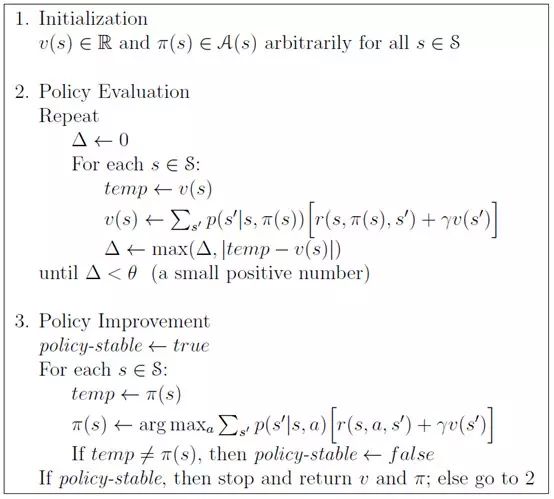

策略迭代

● 值迭代

从上面我们可以看到，策略迭代算法包含了一个策略估计的过程，而策略估计则需要扫描 (sweep) 所有的状态若干次，其中巨大的计算量直接影响了策略迭代算法的效率。而值迭代每次只扫描一次，更新过程如下：

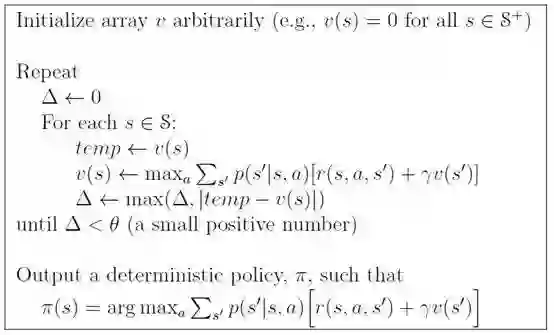

值迭代

即在值迭代的第 k+1 次迭代时，直接将能获得的最大的 Vπ(s) 值赋给 Vk+1。

● Q-Learning

Q-Learning 是根据值迭代的思路来进行学习的。该算法中，Q 值更新的方法如下：

Q 值更新方法

虽然根据值迭代计算出目标 Q 值，但是这里并没有直接将这个 Q 值（是估计值）直接赋予新的 Q，而是采用渐进的方式类似梯度下降，朝目标迈近一小步，取决于α，这就能够减少估计误差造成的影响。类似随机梯度下降，最后可以收敛到最优的 Q 值。具体算法如下：

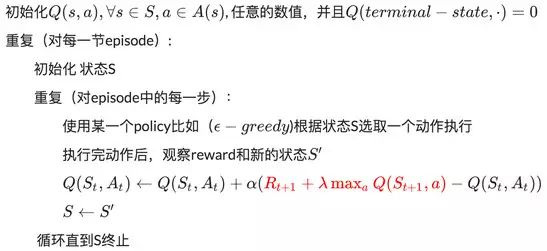

Q-Learning 算法

如果没有接触过动态规划的童鞋看上述公式可能有点头大，下面通过表格来演示下 Q 值更新的过程，大家就明白了。

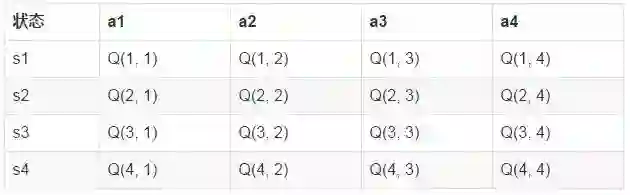

Q-Learning 算法的过程就是存储 Q 值的过程。上表中，横列为状态 s，纵列为 Action a，s 和 a 决定了表中的 Q 值。

● 第一步：初始化，将表中的 Q 值全部置 0；

● 第二步：根据策略及状态 s，选择 a 执行。假定当前状态为 s1，由于初始值都为 0，所以任意选取 a 执行，假定这里选取了 a2 执行，得到了 reward 为 1，并且进入了状态 s3。根据 Q 值更新公式：

Q 值更新公式

来更新 Q 值，这里我们假设α是 1，λ也等于 1，也就是每一次都把目标 Q 值赋给 Q。那么这里公式变成：

Q 值更新公式

所以在这里，就是

本次 Q 值更新

那么对应的 s3 状态，最大值是 0，所以

Q 值

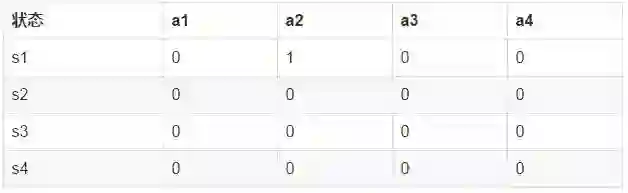

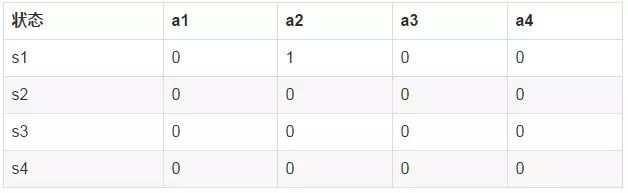

Q 表格就变成：

然后置位当前状态 s 为 s3。

● 第三步：继续循环操作，进入下一次动作，当前状态是 s3，假设选择动作 a3，然后得到 reward 为 2，状态变成 s1，那么我们同样进行更新：

Q 值更新

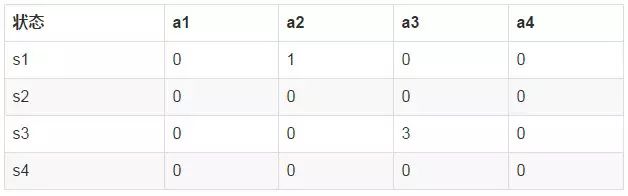

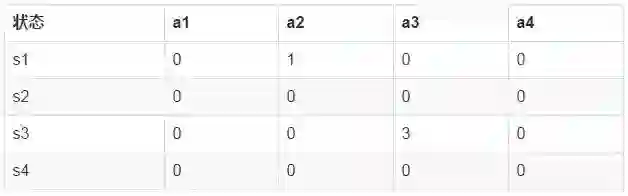

所以 Q 的表格就变成：

● 第四步：继续循环，Q 值在试验的同时反复更新，直到收敛。

上述表格演示了具有 4 种状态 / 4 种行为的系统，然而在实际应用中，以本文讲到的 Flappy Bird 游戏为例，界面为 80*80 个像素点，每个像素点的色值有 256 种可能。那么实际的状态总数为 256 的 80*80 次方，这是一个很大的数字，直接导致无法通过表格的思路进行计算。

因此，为了实现降维，这里引入了一个价值函数近似的方法，通过一个函数表近似表达价值函数：

价值函数近似

其中，ω 与 b 分别为参数。看到这里，终于可以联系到前面提到的神经网络了，上面的表达式不就是神经元的函数吗？

● Q-network

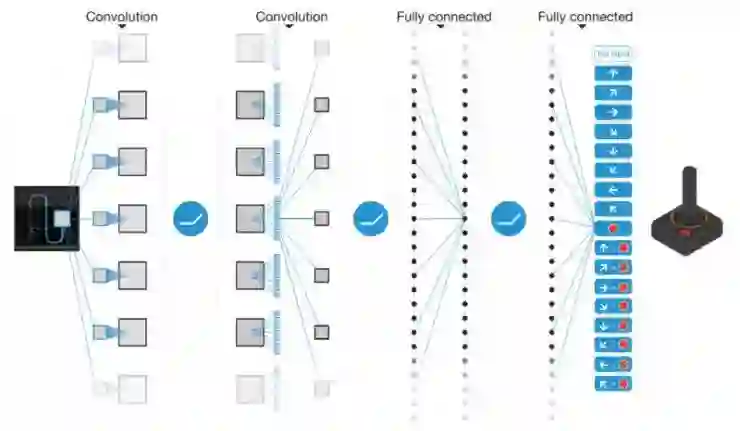

下面这张图来自论文《Human-level Control through Deep Reinforcement Learning》，其中详细介绍了上述将 Q 值神经网络化的过程。（感兴趣的可以点之前的链接了解原文～）

Q-network

以本文为例，输入是经过处理的 4 个连续的 80x80 图像，然后经过三个卷积层，一个池化层，两个全连接层，最后输出包含每一个动作 Q 值的向量。

现在已经将 Q-learning 神经网络化为 Q-network 了，接下来的问题是如何训练这个神经网络。神经网络训练的过程其实就是一个最优化方程求解的过程，定义系统的损失函数，然后让损失函数最小化的过程。

训练过程依赖于上述提到的 DQN 算法，以目标 Q 值作为标签，因此，损失函数可以定义为：

DQN 损失函数（来源于论文）

上面公式是 s'，a'即下一个状态和动作。确定了损失函数，确定了获取样本的方式，DQN 的整个算法也就成型了！

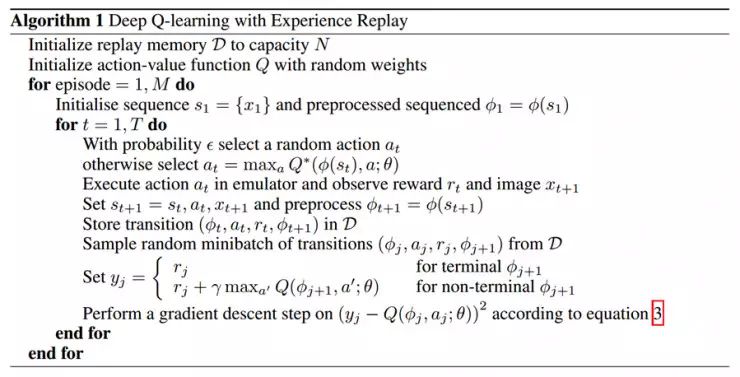

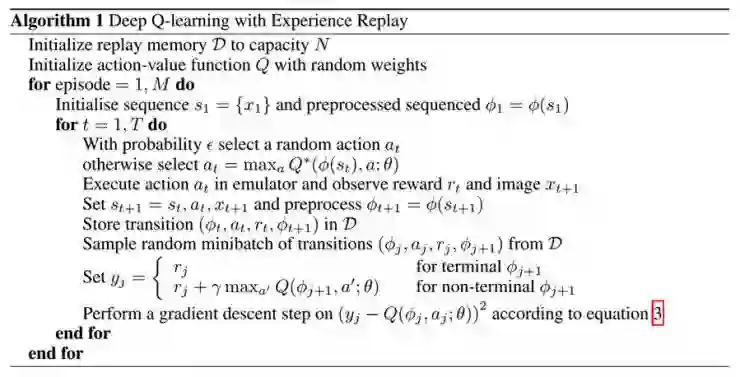

DQN 算法（来源于论文）

值得注意的是这里的 D—Experience Replay，也就是经验池，就是如何存储样本及采样的问题。

由于玩 Flappy Bird 游戏，采集的样本是一个时间序列，样本之间具有连续性，如果每次得到样本就更新 Q 值，受样本分布影响，效果会不好。因此，一个很直接的想法就是把样本先存起来，然后随机采样如何？这就是 Experience Replay 的思想。

算法实现上，先反复实验，并且将实验数据存储在 D 中；存储到一定程度，就从中随机抽取数据，对损失函数进行梯度下降。

四、代码：TensorFlow 实现

终于到了看代码的时候。首先申明下，当笔者从 Deep Mind 的论文入手，试图用 TensorFlow 实现对 Flappy Bird 游戏进行实现时，发现 github 已有大神完成 demo。思路相同，所以直接以公开代码为例进行分析说明了。

如有源码需要，请移步 GitHub（点击文末阅读原文获取链接）：Using Deep Q-Network to Learn How To Play Flappy Bird。

代码从结构上来讲，主要分为以下几部分：

● GameState 游戏类，frame_step 方法控制移动

● CNN 模型构建

● OpenCV-Python 图像预处理方法

● 模型训练过程

1. GameState 游戏类及 frame_step 方法

通过 Python 实现游戏必然要用 pygame 库，其包含时钟、基本的显示控制、各种游戏控件、触发事件等，对此有兴趣的，可以详细了解 pygame。frame_step 方法的入参为 shape 为 (2,) 的 ndarray，值域： [1,0]：什么都不做； [0,1]：提升 Bird。来看下代码实现：

if input_actions[1] == 1:

if self.playery > -2 * PLAYER_HEIGHT:

self.playerVelY = self.playerFlapAcc

self.playerFlapped = True

# SOUNDS['wing'].play()

后续操作包括检查得分、设置界面、检查是否碰撞等，这里不再详细展开。

frame_step 方法的返回值是：

return image_data, reward, terminal

分别表示界面图像数据，得分以及是否结束游戏。对应前面强化学习模型，界面图像数据表示环境状态 s，得分表示环境给予学习系统的反馈 r。

2. CNN 模型构建

该 Demo 中包含三个卷积层，一个池化层，两个全连接层，最后输出包含每一个动作 Q 值的向量。因此，首先定义权重、偏置、卷积和池化函数：

# 权重

def weight_variable(shape):

initial = tf.truncated_normal(shape, stddev=0.01)

return tf.Variable(initial)

# 偏置

def bias_variable(shape):

initial = tf.constant(0.01, shape=shape)

return tf.Variable(initial)

# 卷积

def conv2d(x, W, stride):

return tf.nn.conv2d(x, W, strides=[1, stride, stride, 1], padding="SAME")

# 池化

def max_pool_2x2(x):

return tf.nn.max_pool(x, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1], padding="SAME")

然后，通过上述函数构建卷积神经网络模型（对代码中参数不解的，可直接往前翻，看上面那张手画的图）。

def createNetwork():

# 第一层卷积

W_conv1 = weight_variable([8, 8, 4, 32])

b_conv1 = bias_variable([32])

# 第二层卷积

W_conv2 = weight_variable([4, 4, 32, 64])

b_conv2 = bias_variable([64])

# 第三层卷积

W_conv3 = weight_variable([3, 3, 64, 64])

b_conv3 = bias_variable([64])

# 第一层全连接

W_fc1 = weight_variable([1600, 512])

b_fc1 = bias_variable([512])

# 第二层全连接

W_fc2 = weight_variable([512, ACTIONS])

b_fc2 = bias_variable([ACTIONS])

# 输入层

s = tf.placeholder("float", [None, 80, 80, 4])

# 第一层隐藏层 + 池化层

h_conv1 = tf.nn.relu(conv2d(s, W_conv1, 4) + b_conv1)

h_pool1 = max_pool_2x2(h_conv1)

# 第二层隐藏层（这里只用了一层池化层）

h_conv2 = tf.nn.relu(conv2d(h_pool1, W_conv2, 2) + b_conv2)

# h_pool2 = max_pool_2x2(h_conv2)

# 第三层隐藏层

h_conv3 = tf.nn.relu(conv2d(h_conv2, W_conv3, 1) + b_conv3)

# h_pool3 = max_pool_2x2(h_conv3)

# Reshape

# h_pool3_flat = tf.reshape(h_pool3, [-1, 256])

h_conv3_flat = tf.reshape(h_conv3, [-1, 1600])

# 全连接层

h_fc1 = tf.nn.relu(tf.matmul(h_conv3_flat, W_fc1) + b_fc1)

# 输出层

# readout layer

readout = tf.matmul(h_fc1, W_fc2) + b_fc2

return s, readout, h_fc1

3. OpenCV-Python 图像预处理方法

在 Ubuntu 中安装 opencv 的步骤比较麻烦，当时也踩了不少坑，各种 Google 解决。建议安装 opencv3。

这部分主要对 frame_step 方法返回的数据进行了灰度化和二值化，也就是最基本的图像预处理方法。

x_t, r_0, terminal = game_state.frame_step(do_nothing)

# 首先将图像转换为 80*80，然后进行灰度化

x_t = cv2.cvtColor(cv2.resize(x_t, (80, 80)), cv2.COLOR_BGR2GRAY)

# 对灰度图像二值化

ret, x_t = cv2.threshold(x_t, 1, 255, cv2.THRESH_BINARY)

# 四通道输入图像

s_t = np.stack((x_t, x_t, x_t, x_t), axis=2)

4. DQN 训练过程

这是代码部分要讲的重点，也是上述 Q-learning 算法的代码化。

i. 在进入训练之前，首先创建一些变量：

# define the cost function

a = tf.placeholder("float", [None, ACTIONS])

y = tf.placeholder("float", [None])

readout_action = tf.reduce_sum(tf.multiply(readout, a), axis=1)

cost = tf.reduce_mean(tf.square(y - readout_action))

train_step = tf.train.AdamOptimizer(1e-6).minimize(cost)

# open up a game state to communicate with emulator

game_state = game.GameState()

# store the previous observations in replay memory

D = deque()

在 TensorFlow 中，通常有三种读取数据的方式：Feeding、Reading from files 和 Preloaded data。Feeding 是最常用也最有效的方法。即在模型（Graph）构建之前，先使用 placeholder 进行占位，但此时并没有训练数据，训练是通过 feed_dict 传入数据。

这里的 a 表示输出的动作，即强化学习模型中的 Action，y 表示标签值，readout_action 表示模型输出与 a 相乘后，在一维求和，损失函数对标签值与输出值的差进行平方，train_step 表示对损失函数进行 Adam 优化。

赋值的过程为：

# perform gradient step

train_step.run(feed_dict={

y: y_batch,

a: a_batch,

s: s_j_batch}

)

ii. 创建游戏及经验池 D

# open up a game state to communicate with emulator

game_state = game.GameState()

# store the previous observations in replay memory

D = deque()

经验池 D 采用了队列的数据结构，是 TensorFlow 中最基础的数据结构，可以通过 dequeue() 和 enqueue([y]) 方法进行取出和压入数据。经验池 D 用来存储实验过程中的数据，后面的训练过程会从中随机取出一定量的 batch 进行训练。

变量创建完成之后，需要调用 TensorFlow 系统方法 tf.global_variables_initializer() 添加一个操作实现变量初始化。运行时机是在模型构建完成，Session 建立之初。比如：

# Create two variables.

weights = tf.Variable(tf.random_normal([784, 200], stddev=0.35),

name="weights")

biases = tf.Variable(tf.zeros([200]), name="biases")

...

# Add an op to initialize the variables.

init_op = tf.global_variables_initializer()

# Later, when launching the model

with tf.Session() as sess:

# Run the init operation.

sess.run(init_op)

...

# Use the model

...

iii. 参数保存及加载

采用 TensorFlow 训练模型，需要将训练得到的参数进行保存，不然一关机，就一夜回到解放前了。TensorFlow 采用 Saver 来保存。一般在 Session() 建立之前，通过 tf.train.Saver() 获取 Saver 实例。

saver = tf.train.Saver()

变量的恢复使用 saver 的 restore 方法：

# Create some variables.

v1 = tf.Variable(..., name="v1")

v2 = tf.Variable(..., name="v2")

...

# Add ops to save and restore all the variables.

saver = tf.train.Saver()

# Later, launch the model, use the saver to restore variables from disk, and

# do some work with the model.

with tf.Session() as sess:

# Restore variables from disk.

saver.restore(sess, "/tmp/model.ckpt")

print("Model restored.")

# Do some work with the model

...

在该 Demo 训练时，也采用了 Saver 进行参数保存。

# saving and loading networks

saver = tf.train.Saver()

checkpoint = tf.train.get_checkpoint_state("saved_networks")

if checkpoint and checkpoint.model_checkpoint_path:

saver.restore(sess, checkpoint.model_checkpoint_path)

print("Successfully loaded:", checkpoint.model_checkpoint_path)

else:

print("Could not find old network weights")

首先加载 CheckPointState 文件，然后采用 saver.restore 对已存在参数进行恢复。

在该 Demo 中，每隔 10000 步，就对参数进行保存：

# save progress every 10000 iterations

if t % 10000 == 0:

saver.save(sess, 'saved_networks/' + GAME + '-dqn', global_step=t)

iv. 实验及样本存储

首先，根据ε 概率选择一个 Action。

# choose an action epsilon greedily

readout_t = readout.eval(feed_dict={s: [s_t]})[0]

a_t = np.zeros([ACTIONS])

action_index = 0

if t % FRAME_PER_ACTION == 0:

if random.random() <= epsilon:

print("----------Random Action----------")

action_index = random.randrange(ACTIONS)

a_t[random.randrange(ACTIONS)] = 1

else:

action_index = np.argmax(readout_t)

a_t[action_index] = 1

else:

a_t[0] = 1 # do nothing

这里，readout_t 是训练数据为之前提到的四通道图像的模型输出。a_t 是根据ε 概率选择的 Action。

其次，执行选择的动作，并保存返回的状态、得分。

# run the selected action and observe next state and reward

x_t1_colored, r_t, terminal = game_state.frame_step(a_t)

x_t1 = cv2.cvtColor(cv2.resize(x_t1_colored, (80, 80)), cv2.COLOR_BGR2GRAY)

ret, x_t1 = cv2.threshold(x_t1, 1, 255, cv2.THRESH_BINARY)

x_t1 = np.reshape(x_t1, (80, 80, 1))

# s_t1 = np.append(x_t1, s_t[:,:,1:], axis = 2)

s_t1 = np.append(x_t1, s_t[:, :, :3], axis=2)

# store the transition in D

D.append((s_t, a_t, r_t, s_t1, terminal))

经验池 D 保存的是一个马尔科夫序列。(s_t, a_t, r_t, s_t1, terminal) 分别表示 t 时的状态 s_t，执行的动作 a_t，得到的反馈 r_t，以及得到的下一步的状态 s_t1 和游戏是否结束的标志 terminal。

在下一训练过程中，更新当前状态及步数：

# update the old values

s_t = s_t1

t += 1

重复上述过程，实现反复实验及样本存储。

v. 通过梯度下降进行模型训练

在实验一段时间后，经验池 D 中已经保存了一些样本数据后，就可以从这些样本数据中随机抽样，进行模型训练了。这里设置样本数为 OBSERVE = 100000.。随机抽样的样本数为 BATCH = 32。

if t > OBSERVE:

# sample a minibatch to train on

minibatch = random.sample(D, BATCH)

# get the batch variables

s_j_batch = [d[0] for d in minibatch]

a_batch = [d[1] for d in minibatch]

r_batch = [d[2] for d in minibatch]

s_j1_batch = [d[3] for d in minibatch]

y_batch = []

readout_j1_batch = readout.eval(feed_dict={s: s_j1_batch})

for i in range(0, len(minibatch)):

terminal = minibatch[i][4]

# if terminal, only equals reward

if terminal:

y_batch.append(r_batch[i])

else:

y_batch.append(r_batch[i] + GAMMA * np.max(readout_j1_batch[i]))

# perform gradient step

train_step.run(feed_dict={

y: y_batch,

a: a_batch,

s: s_j_batch}

)

s_j_batch、a_batch、r_batch、s_j1_batch 是从经验池 D 中提取到的马尔科夫序列（Java 童鞋羡慕 Python 的列表推导式啊），y_batch 为标签值，若游戏结束，则不存在下一步中状态对应的 Q 值（回忆 Q 值更新过程），直接添加 r_batch，若未结束，则用折合因子（0.99）和下一步中状态的最大 Q 值的乘积，添加至 y_batch。

最后，执行梯度下降训练，train_step 的入参是 s_j_batch、a_batch 和 y_batch。差不多经过 2000000 步（在本机上大概 10 个小时）训练之后，就能达到本文开头动图中的效果啦。

以上。
