手把手教你DIY自己的专属相机

生活中的美无处不在，当开始留意细节，就必然会找到很多日常生活中的美，你开始会在当中寻到乐趣，人生里有很多重要时刻，出生、毕业、结婚等等，这些都是应该留在家庭历史的故事，而偏偏很多时，都无法雇用一个专业摄影师拍照，所以教大家DIY一个属于自己的照相机。

买个单反需要几千RMB，买个普通拍立得也得几百，有点浪费money，主要是贫穷，土豪随意，最近一直在学习MicroPython，正好手上有一块开发板-TPYBoard v102，就自己瞎捣鼓，自己动手DIY了1个照相机，结果还不错哦，所以分享出来教大家一块儿做起来(^▽^)

材料准备

TPYBoard v102 1块

PTC06 串口摄像头模块 1个

5110显示屏 1个

照相机纸盒 1个

按键模块 2个

杜邦线 若干

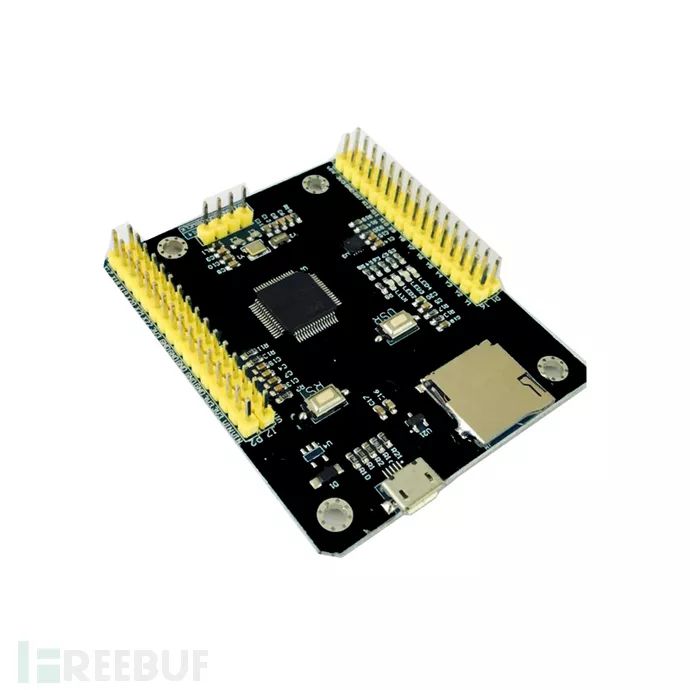

TPYBoard v102

PTC06 串口摄像头模块

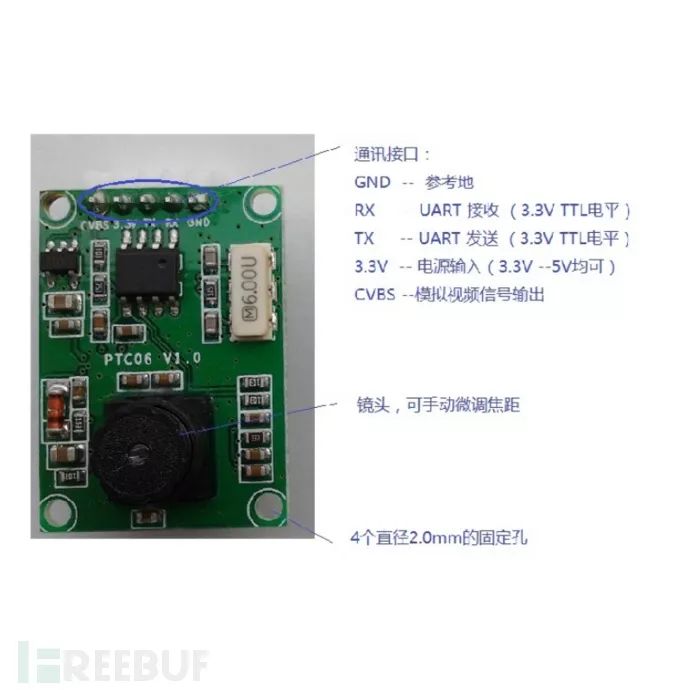

PTC06 串口摄像头简介

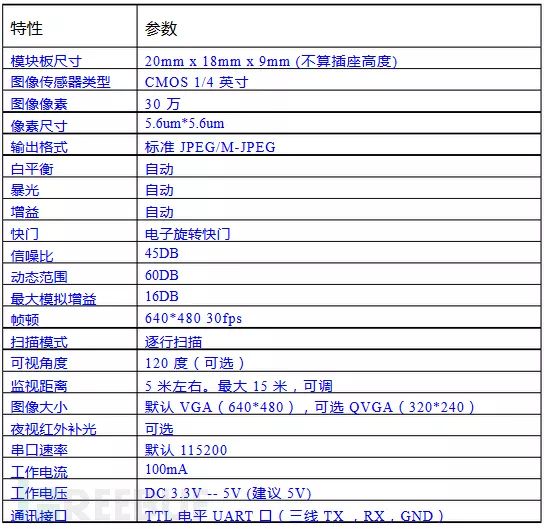

PTC06 是一款集图像采集、拍摄控制、数据压缩、串口传输于一体的工业级图像采集处理模块。其内置的高性能数字信号处理芯片实现了对原始图像的高比例压缩。产品图像输出采用标准 JPEG 格式，可方便地兼容各种图像处理软件；采用 3 线制 TTL 电平 UART 通信接口，可以方便地实现与单片机或其他微处理器连接。默认波特率为115200，其它可选波特率有 9600，19200，38400 和 57600。

通讯方式以及详细参数调试

照相机硬件接线方法

TPYBoard v102 和PTC06 串口摄像头模块，具体接线方式如下表:

TPYBoard v102	摄像头模块
VIN	5V
GND	GND
X1(UART 4 TX)	RX
X2(UART 4 RX)	TX

按键模块

给照相机增加两个按键开关，一个控制拍照，另一个控制复位。将TPYBoard v102上面的板载按键RST、USR引出。由于TPYBoard v102按键初始化默认为低电平。所以接按键模块时，需要把这个按键模块置为高电平，就是正负极反接，下面是接线方法。

具体接线方式如下表：

TPYBoard v102	按键模块黑色（复位键）
3.3V	GND
GND	VCC
RST	OUT

TPYBoard v102	按键模块黄色（拍摄键）
GND	VCC
3.3V	GND
X17	OUT

5110显示屏（SPI通信）

5110显示屏并不是为了显示拍摄的图片，而是显示相机当前状态。

相机连接电源，当5110显示屏显示OK是，即表示相机已准备就绪，可以进行拍摄，然后我们按下黄色拍摄按键，5110显示屏会显示吃豆小人，此时表示相片正在传输，当小人完全吃豆完成就可以查看照片了。

5110显示屏与TPYBoard v102具体接线方式如下表：

TPYBoard v102	5110显示屏
Y12	RST
Y11	CE
Y10	DC
Y9	LIGHT
Y8	DIN
Y6	CLK
3.3V	VIN
GND	GND

动手一起DIY

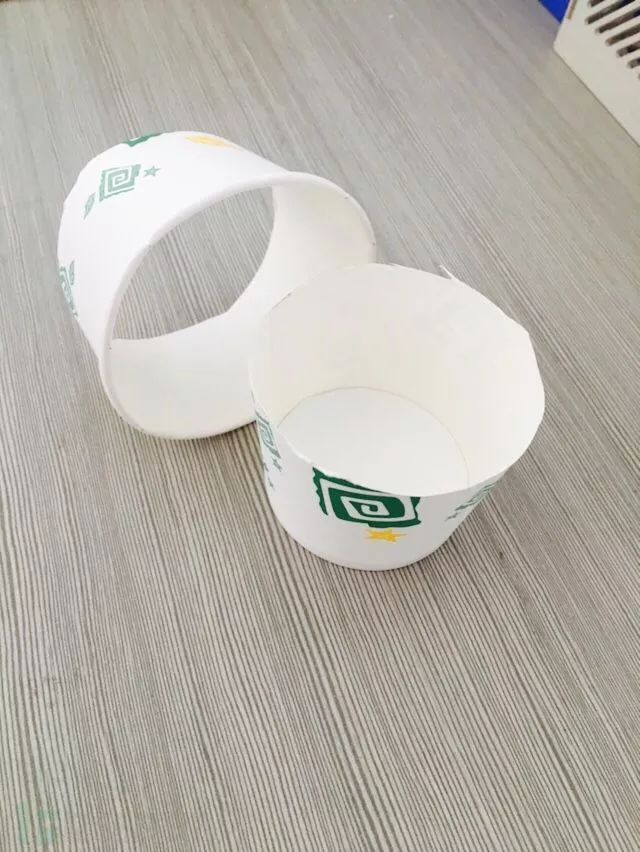

第一步：照相机镜头（一次性纸杯）

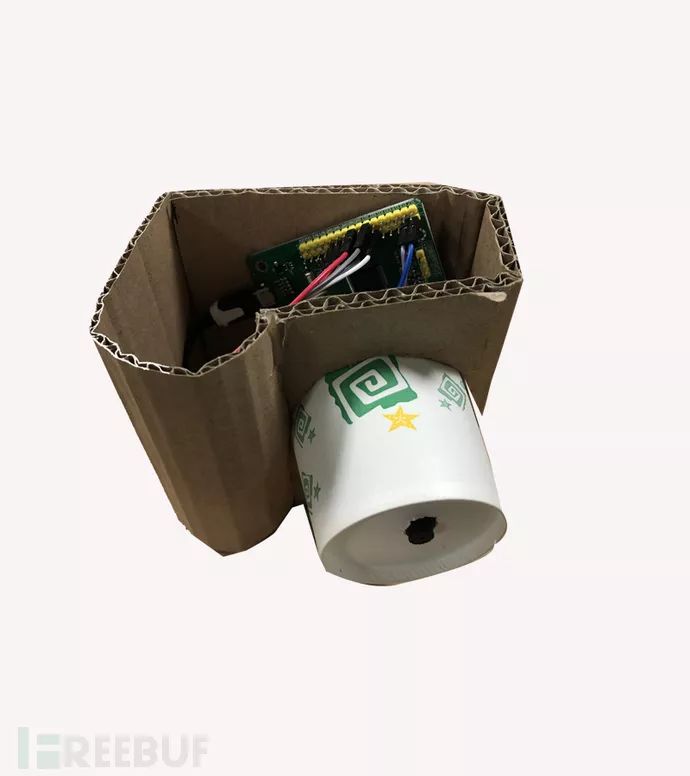

第二步：机身（纸盒）

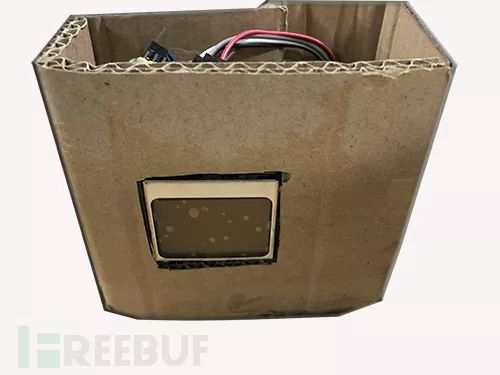

第三步：5110机身显示状态

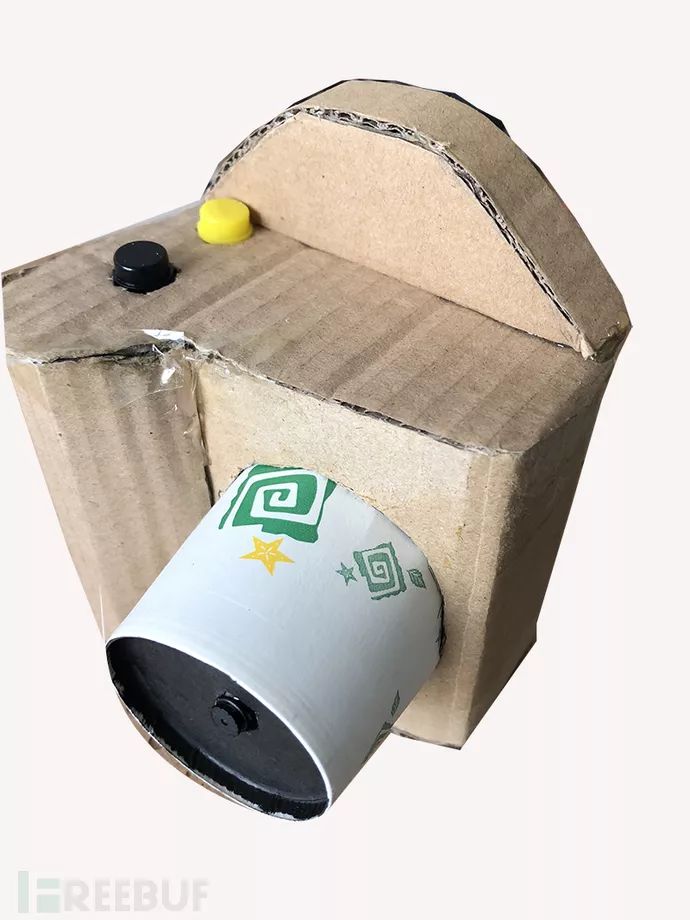

第四步:照相机机顶（按键）

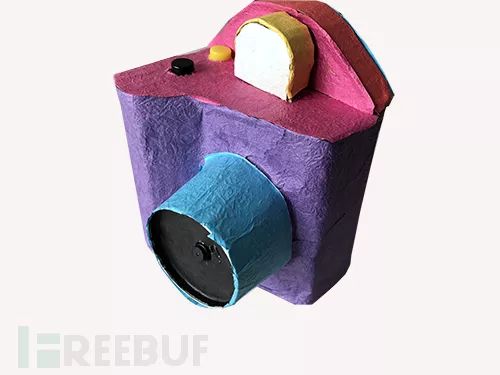

第五步：给照相机上个色，凭个人喜爱

第六步：效果展示，现拍现卖

第一张

第二张

只要按照硬件接线方法接起线来，自己动手做个外壳就ok了，下面把程序分享给大家！！！

源代码

我们编写好main.py，并导入fond.py 和upcd8544.py（用来驱动5110显示屏，看相机状态），在这我就不公开了，需要fond.py 和upcd8544.py下载地址：

https://github.com/TPYBoard/developmentBoard/tree/master/TPYBoard-v10x-master

*本文原创作者：_橙子 ゝ，本文属FreeBuf原创奖励计划，未经许可禁止转载
